7 - 1
TUN
EC700000
TUNING
EC710000
ENGINE
Carburetor setting
The air/fuel mixture will vary depending on
atmospheric conditions. Therefore, it is nec-
essary to take into consideration the air pres-
sure, ambient temperature, humidity, etc.,
when adjusting the carburetor.
Perform a test run to check for proper engine
performance (e.g., throttle response) and
spark plug(-s) discoloration or fouling. Use
these readings to determine the best possi-
ble carburetor setting.
NOTE:
It is recommended to keep a record of all car-
buretor settings and external conditions (e.g.,
atmospheric conditions, track/surface condi-
tions, lap times) to make future carburetor set-
ting easier.
WARNING
The carburetor is a part of the fuel line.
Therefore, be sure to install it in a well-
ventilated area, away from flammable
objects and any sources of fire.
Never look into the carburetor intake.
Flames may shoot out from the pipe if the
engine backfires while it is being started.
Gasoline may be discharged from the
accelerator pump nozzle when the carbu-
retor has been removed.
SETTING
Page 615 of 666
TUN
ABSTIMMUNG
MOTOR
Vergaser einstellen
Das Luft/Kraftstoffgemisch variiert
mit den atmosphärischen Bedin-
gungen. Daher muß die Einstel-
lung des Vergasers in Abhängig-
keit von Luftdruck, Feuchtigkeit
und Temperatur vorgenommen
werden.
Führen Sie eine Probefahrt durch,
um die ordnungsgemäße Motorlei-
stung (Ansprechverhalten des Mo-
tors) zu überprüfen sowie die Ver-
färbung der Zündkerze bzw. die
Ablagerungen darauf zu kontrollie-
ren. Wählen Sie unter Beachtung
dieser Punkte die bestmöglichen
Vergasereinstellungen aus.
HINWEIS:
Es wird empfohlen, die Vergaserein-
stellungen und Werte wie atmosphä-
rische Bedingungen, Zustand der
Strecke, Rundenzeiten usw. schrift-
lich festzuhalten, um zukünftige Ver-
gasereinstellungen zu erleichtern.
WARNUNG
Der Vergaser ist Bestandteil der
Kraftstoffanlage. Er muß daher
in einer gut belüfteten Umge-
bung montiert werden, in siche-
rer Entfernung von brennbaren
Stoffen und jeglichen Feuer-
quellen.
Schauen Sie niemals in den Ver-
gasereinlaß. Es können Flam-
men herausschießen, falls der
Motor beim Anlassen zurück-
schlägt. Kraftstoff kann aus der
Beschleunigungspumpe entwei-
chen, wenn der Vergaser
demontiert wurde.
REGLAGE
EINSTELLUNG
REGISTRAZIONE
MISES AU POINT
MOTEUR
Réglage de carburateur
La qualité de l’émulsion air/essence
dépend des conditions atmosphéri-
ques. C’est pourquoi il est nécessaire
de régler le carburateur en fonction de
la pression atmosphérique, de la tem-
pérature, de l’humidité, etc.
Effectuer un test de conduite afin de
contrôler les performances du moteur
(p. ex. la réponse à l’accélération) et
l’état de la bougie (décoloration ou
encrassement). Régler ensuite le car-
burateur au vu des résultats obtenus.
N.B.:
Afin de faciliter les réglages de carbura-
teur ultérieurs, il est utile de conserver
toutes les données, c.-à.-d. les réglages
correspondant aux diverses conditions
atmosphériques, conditions du terrain,
les temps, etc.
AVERTISSEMENT
Le carburateur fait partie du circuit
de carburant. Il est donc important
d’effectuer tout travail sur le carbu-
rateur dans un endroit bien aéré et
à une distance sûre d’objets inflam-
mables ou d’une source de flammes.
Ne jamais regarder à l’intérieur de
l’admission d’un carburateur. Des
flammes risquent de s’échapper du
tuyau en cas de ratés lors de la mise
en marche du moteur. De l’essence
pourrait s’écouler du gicleur de la
pompe d’accélération lorsque le
carburateur est déposé.
7 - 1
MESSA A PUNTO
MOTORE
Registrazione del carburatore
La miscela aria/carburante varia a
seconda delle condizioni atmosferi-
che. Pertanto, è necessario prendere in
considerazione la pressione dell’aria,
la temperatura ambiente, l’umidità,
ecc., quando si registra il carburatore.
Effettuare un giro di prova per con-
trollare le prestazioni corrette del
motore (ad esempio risposta della val-
vola a farfalla) e lo scolorimento o il
grado di sporco della candela. Utiliz-
zare questi valori per determinare le
migliori registrazioni possibili per il
carburatore.
NOTA:
Si consiglia di prendere nota di tutte le
registrazioni del carburatore e delle con-
dizioni esterne (ad es., condizioni atmo-
sferiche, del manto stradale, del tempo
sul giro) per agevolare la successiva
registrazione del carburatore.
AVVERTENZA
Il carburatore è parte della linea
carburante. Pertanto, accertarsi di
installarlo in una zona ben aerata
lontano da oggetti infiammabili e da
fonti di calore.
Non guardare mai nell’ammissione
del carburatore. La tubazione
potrebbe emettere fiamme se il
motore ha un ritorno di fiamma
all’avviamento. Non scaricare ben-
zina dall’ugello della pompa di cir-
colazione quando si rimuove il
carburatore.
7
Page 617 of 666
TUN
ACHTUNG:
Der Vergaser ist extrem emp-
findlich gegen Fremdkörper
(Schmutz, Sand, Wasser usw.).
Darauf achten, daß bei der Mon-
tage keine Fremdkörper in den
Vergaser gelangen.
Mit dem Vergaser und seinen
Bauteilen immer vorsichtig
umgehen. Selbst leichte Kratzer,
Krümmungen oder Beschädi-
gungen an Vergaserteilen kön-
nen zu Fehlfunktion des
Vergasers führen. Alle War-
tungsarbeiten mit geeignetem
Werkzeug und ohne übermäßi-
gen Krafteinsatz durchführen.
Wenn der Motor steht oder ohne
Last dreht, den Gasdrehgriff
nicht unnötig öffnen und schlie-
ßen. Andernfalls wird zuviel
Kraftstoff geliefert, was das
Anlassen erschwert oder den
Motorlauf beeinträchtigt.
Nach der Montage des Verga-
sers prüfen, ob die Drossel-
klappe korrekt arbeitet und
leichtgängig öffnet und schließt.
Atmosphärische Bedingungen
und Einstellungen
Von der Luftdichte (die Sauerstoff-
konzentration in der Luft) hängt ab,
ob das Luft-Kraftstoff-Gemisch fett
oder mager ist. Beachten Sie
daher die obenstehende Tabelle
mit den Gemischeinstellungen.
Das heißt:
Eine höhere Temperatur führt zu
einer Ausdehnung der Luft und da-
mit zu einer geringeren Dichte.
Eine höhere Luftfeuchtigkeit redu-
ziert den Sauerstoffgehalt der Luft,
je mehr Wasserdampf die Luft ent-
hält.
Ein niedrigerer atmosphärischer
Druck (in großer Höhe) reduziert
die Dichte der Luft.
Luft-
temp.Feuch-
tig-
keitLuft-
druck
(Höhe)Gemisc
hEinstel-
lung
Hoch HochNiedrig
(hoch)FetterMage-
rer
Niedrig NiedrigHoch
(nied-
rig)Mage-
rerFetter
REGLAGE
EINSTELLUNG
REGISTRAZIONE
ATTENTION:
Le carburateur est extrêmement
sensible à toute pénétration de cras-
ses, sable, eau, etc. Bien veiller, lors
de tout travail sur le carburateur,
d’empêcher toute pénétration
d’objets quelconques.
Toujours manipuler le carburateur
et ses organes avec le plus grand
soin. Même de légères griffes, défor-
mations ou petits endommagements
peuvent empêcher son bon fonction-
nement. Effectuer soigneusement
tous les entretiens avec les outils
appropriés et sans recourir à une
force excessive.
Ne pas actionner sans raison la poi-
gnée des gaz lorsque le moteur est
coupé ou lorsqu’il tourne à vide. En
effet, cela provoquerait un apport
excédentaire en essence, rendant
difficile la mise en marche du
moteur ou entraînant son mauvais
fonctionnement.
Après la remise en place du carbu-
rateur, s’assurer que la poignée des
gaz fonctionne correctement.
Conditions atmosphériques et régla-
ges de carburateur
La densité de l’air, c.-à-d. la concen-
tration d’oxygène dans l’air, déter-
mine la richesse ou la pauvreté de
l’émulsion air/essence. Il convient dès
lors de se conformer au tableau ci-des-
sus.
La densité de l’air varie en fonction des
trois facteurs suivants:
La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous les températures
élevées.
Le taux d’humidité de l’air: le taux
d’oxygène diminue au fur et à mesure
que le taux d’humidité augmente.
Pression atmosphérique (altitude): la
densité diminue au fur et à mesure que
la pression atmosphérique descend
(altitude élevée).
Tempéra-
tureHumiditéPression
atmosphéri-
que
(altitude)Emulsion Réglage
Haute HauteBasse
(haute)Plus richePlus pau-
vre
Basse BasseHaute
(basse)Plus pau-
vrePlus riche
7 - 2
ATTENZIONE:
Il carburatore è estremamente sen-
sibile a materiale estraneo (sporco,
sabbia, acqua, ecc.). Durante
l’installazione, non fare penetrare
materiale estraneo nel carburatore.
Maneggiare sempre con molta cau-
tela il carburatore e i suoi compo-
nenti. Anche graffi, deformazioni e
anni lievi ai pezzi del carburatore ne
possono compromettere il funziona-
mento. Effettuare sempre con cau-
tela tutti gli interventi di
manutenzione utilizzando gli uten-
sili adatti e senza esercitare forza
eccessiva.
Quando si arresta il motore o
quando si guida in assenza di carico,
non aprire o chiudere senza neces-
sità la valvola a farfalla. Altrimenti
potrebbe venire scaricato troppo
carburante e potrebbe essere diffi-
cile avviare il motore oppure questo
potrebbe non funzionare corretta-
mente.
Dopo aver installato il carburatore,
controllare che la valvola a farfalla
venga azionata correttamente e si
apra e si chiuda agevolmente.
Condizioni atmosferiche e registra-
zione del carburatore
La densità dell’aria (cioè la concentra-
zione di ossigeno nell’aria) determina
se la miscela debba essere più ricca o
più povera. Pertanto, fare riferimento
alla tabella di cui sopra per la registra-
zione della miscela.
Quindi:
La temperatura più elevata espande
l’aria con una conseguente densità
ridotta.
Una umidità maggiore riduce la quan-
tità di ossigeno nell’aria in misura pro-
porzionale al vapore acqueo presente.
Una pressione atmosferica più bassa
(ad un’altitudine elevata) riduce la
densità dell’aria.
Temp.
dell’aria Umidità Pres-
sione
atmo-
sferica
(altitu-
dine) Miscela Regi-
strazione
Alta Alta Bassa
(alta) Più
ricca Più
povera
Bassa Bassa Alta
(bassa) Più
povera Più
ricca
Page 625 of 666
TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE
Wirkung der Einstellung der Leer-
laufdüse
ÅLeerlauf
ıVollgas
1/4 1/2 3/4
+5%
–5%
Nr.42
Nr.38Nr.40
Å
ı
Düsennadel-Clip-Position ändern
Die Einstellung der Düsennadel-Clip-
Position 1 beeinflußt die Beschleu-
nigung bei 1/8-3/4 geöffnetem Gas-
drehgriff.
1. Zu fett bei mittleren Drehzah-
len
Rauher Motorlauf wird festge-
stellt, und der Motor beschleu-
nigt nicht glatt. In diesem Fall
den Düsennadel-Clip um eine
Nut höher stellen, um die Dü-
sennadel absenken und ein
magereres Gemisch zu erhal-
ten.
2. Zu mager bei mittleren Dreh-
zahlen
Der Motor “atmet schwer” und
beschleunigt nicht schnell.
Den Düsennadel-Clip um eine
Nut tiefer stellen, um die Nadel
anzuheben und ein fetteres
Gemisch zu erhalten.
Wirkung der Änderung der Düsen-
nadel-Clip-Position
ÅLeerlauf
ıVollgas
15 Nut
23 Nut
34 Nut
Standard-Clip-Posi-
tion4. Nut
1/4 1/2 3/4
+10%
–10% AB
1
23
Effets du réglage du gicleur de ralenti
(référence)
ÅRalenti
ıComplètement ouvert
1/4 1/2 3/4
+5%
–5%
N°42
N°38N°40
Å
ı
Réglage de la position de l’aiguille
La position de l’aiguille 1 détermine
l’accélération à une ouverture des gaz de
1/8 à 3/4.
1. Trop riche à des vitesses intermé-
diaires
Le moteur réagit durement et
l’accélération est irrégulière. Il
convient alors afin d’appauvrir
l’émulsion, de rehausser d’un
cran le clip d’accrochage de
l’aiguille pour que l’aiguille
redescende.
2. Trop pauvre à des vitesses inter-
médiaires
Le moteur crachote et accélère
trop lentement.
Il faut enrichir l’émulsion en
abaissant d’un cran le clip
d’accrochage de l’aiguille afin de
relever celle-ci.
Effets du changement de position de
l’aiguille (référence)
ÅRalenti
ıComplètement ouvert
1Rainure n˚5
2Rainure n˚3
3Rainure n˚4
Position standard du clipRainure
n˚4
1/4 1/2 3/4
+10%
–10% AB
1
23
7 - 6
Effetti della regolazione del getto del
minimo (riferimento)
ÅMinimo
ıCompletamente aperta
1/4 1/2 3/4
+5%
–5%
N.42
N.38N.40
Å
ı
Regolazione della posizione della sca-
nalatura dello spillo del getto
La regolazione della posizione dello
spillo del getto 1 influenza l’accelera-
zione quando la valvola a farfalla è
aperta da 1/8 a 3/4.
1. Troppo ricca a velocità interme-
die
Si avverte un azionamento diffi-
cile del motore e il motore non
prende velocità facilmente. In
questo caso, passare il fermaglio
a graffa dello spillo del getto alla
scanalatura superiore e abbassare
lo spillo per impoverire la
miscela.
2. Troppo povera a velocità inter-
medie
Il motore respira a fatica e non
prende velocità facilmente.
In questo caso, passare il ferma-
glio a graffa dello spillo del getto
alla scanalatura inferiore e solle-
vare lo spillo per arricchire la
miscela.
Effetti della modifica della posizione
della scanalatura dello spillo del getto
del minimo (riferimento)
ÅMinimo
ıCompletamente aperta
1Scanalatura N. 5
2Scanalatura N. 3
3Scanalatura N. 4
Posizione standard fer-
maglio a graffa Scana-
latura
N. 4
1/4 1/2 3/4
+10%
–10% AB
1
23
Page 629 of 666
TUN
Leckdüseneinstellung (Gaspum-
peneinstellung)
Die Leckdüse 1 ist ein Einstellteil,
das den von der Gaspumpe abgege-
benen Kraftstofffluß regelt. Da die
Gaspumpe nur arbeitet, wenn die
Drosselklappe offen ist, wird die
Leckdüse zur Einstellung eines
Kraftstoffmischverhältnisses für
schnelle Drosselklappenöffnung ver-
wendet und unterscheidet sich
darum von anderen Einstellteilen, die
eine Kraftstoffmischung für jede
Drosselklappenöffnung (jede Motor-
drehzahl) einstellen.
1. Dier Motor atmet schwer bei
schneller Drosselklappenöff-
nung.
Eine Leckdüse wählen, die
eine höhere Kalibriernr. als die
Standardnr. hat, um die Mi-
schung anzureichern.
2. Rauher Motorlauf wird bei
schneller Drosselklappenöff-
nung spürbar.
Eine Leckdüse mit einer nied-
rigeren Kalibriernr. als die
Standardn. wählen, um die Mi-
schung abzumagern.
* Nur EUROPEStandardleckdüseNr. 100
* Nr. 95
Zusammenhang mit der Gasdreh-
grifföffnung
Die durch das Vergaser-Hauptsy-
stem strömende Luftmenge wird
durch die Hauptdüse geregelt und
danach weiter durch die Fläche zwi-
schen der Hauptdüse und der
Düsennadel kontrolliert.
Der Kraftstofffluß entspricht bei etwa
1/8–1/4 Gasdrehgriff dem Durch-
messer des geraden Teils der
Düsennadel, bei etwa 1/8–3/4 Gas
dagegen der Düsennadel-Clip-Posi-
tion.
Daher wird der Kraftstofffluß an jeder
Stufe der Gasdrehgrifföffnung durch
die Kombination des Durchmessers
des geraden Teils der Düsennadel
und der Düsennadel-Clip-Position
ausgeglichen.
REGLAGE
EINSTELLUNG
REGISTRAZIONE

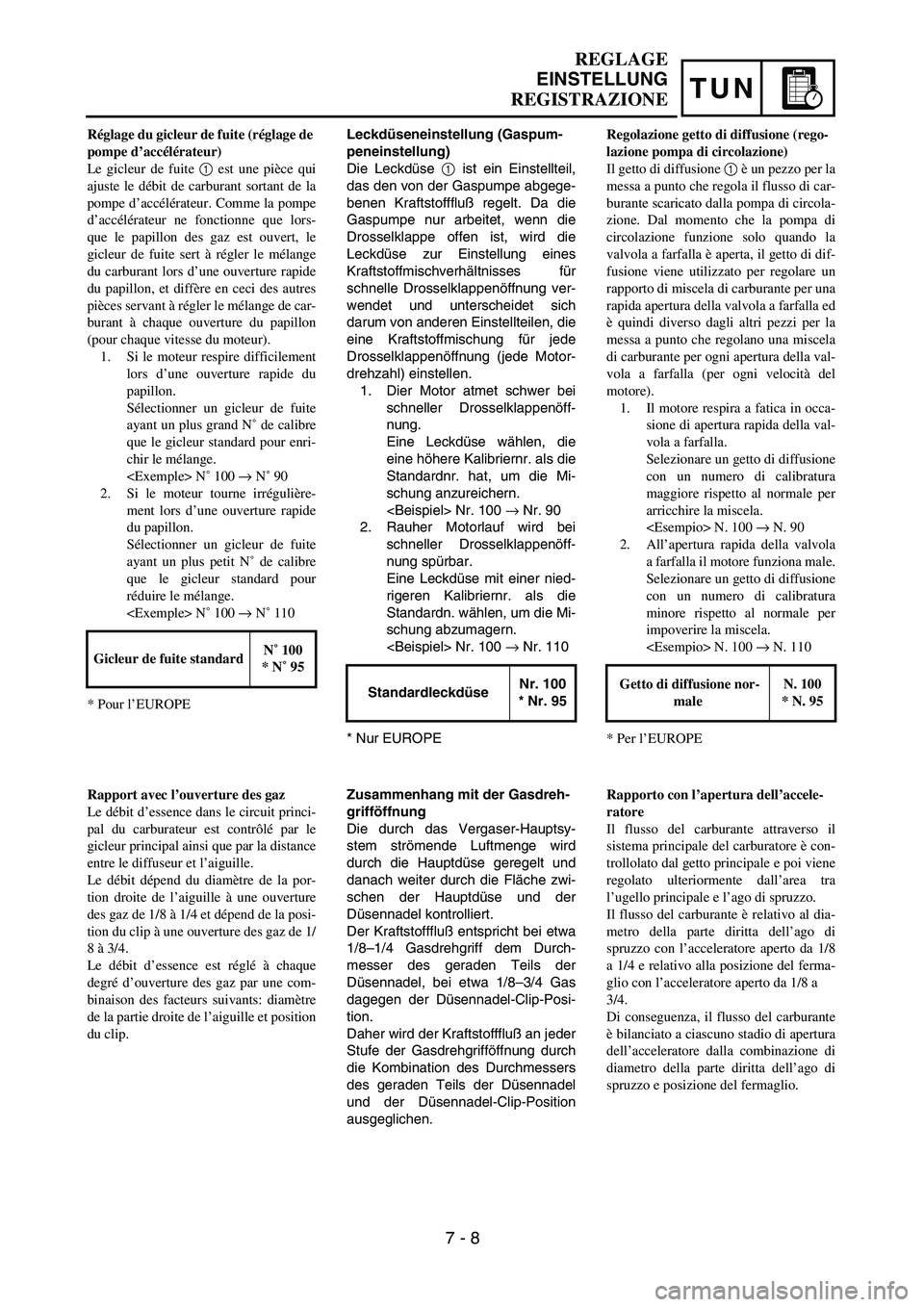

Réglage du gicleur de fuite (réglage de
pompe d’accélérateur)
Le gicleur de fuite 1 est une pièce qui
ajuste le débit de carburant sortant de la
pompe d’accélérateur. Comme la pompe
d’accélérateur ne fonctionne que lors-
que le papillon des gaz est ouvert, le
gicleur de fuite sert à régler le mélange
du carburant lors d’une ouverture rapide
du papillon, et diffère en ceci des autres
pièces servant à régler le mélange de car-
burant à chaque ouverture du papillon
(pour chaque vitesse du moteur).
1. Si le moteur respire difficilement
lors d’une ouverture rapide du
papillon.
Sélectionner un gicleur de fuite
ayant un plus grand N˚ de calibre
que le gicleur standard pour enri-
chir le mélange.
2. Si le moteur tourne irrégulière-
ment lors d’une ouverture rapide
du papillon.
Sélectionner un gicleur de fuite
ayant un plus petit N˚ de calibre
que le gicleur standard pour
réduire le mélange.
* Pour l’EUROPE Gicleur de fuite standardN˚ 100
* N˚ 95
Rapport avec l’ouverture des gaz
Le débit d’essence dans le circuit princi-
pal du carburateur est contrôlé par le
gicleur principal ainsi que par la distance
entre le diffuseur et l’aiguille.
Le débit dépend du diamètre de la por-
tion droite de l’aiguille à une ouverture
des gaz de 1/8 à 1/4 et dépend de la posi-
tion du clip à une ouverture des gaz de 1/
8 à 3/4.
Le débit d’essence est réglé à chaque
degré d’ouverture des gaz par une com-
binaison des facteurs suivants: diamètre
de la partie droite de l’aiguille et position
du clip.
7 - 8
Regolazione getto di diffusione (rego-
lazione pompa di circolazione)
Il getto di diffusione 1 è un pezzo per la
messa a punto che regola il flusso di car-
burante scaricato dalla pompa di circola-
zione. Dal momento che la pompa di
circolazione funzione solo quando la
valvola a farfalla è aperta, il getto di dif-
fusione viene utilizzato per regolare un
rapporto di miscela di carburante per una
rapida apertura della valvola a farfalla ed
è quindi diverso dagli altri pezzi per la
messa a punto che regolano una miscela
di carburante per ogni apertura della val-
vola a farfalla (per ogni velocità del
motore).
1. Il motore respira a fatica in occa-
sione di apertura rapida della val-
vola a farfalla.
Selezionare un getto di diffusione
con un numero di calibratura
maggiore rispetto al normale per
arricchire la miscela.
2. All’apertura rapida della valvola
a farfalla il motore funziona male.
Selezionare un getto di diffusione
con un numero di calibratura
minore rispetto al normale per
impoverire la miscela.
* Per l’EUROPE Getto di diffusione nor-
male N. 100
* N. 95
Rapporto con l’apertura dell’accele-
ratore
Il flusso del carburante attraverso il
sistema principale del carburatore è con-
trollolato dal getto principale e poi viene
regolato ulteriormente dall’area tra
l’ugello principale e l’ago di spruzzo.
Il flusso del carburante è relativo al dia-
metro della parte diritta dell’ago di
spruzzo con l’acceleratore aperto da 1/8
a 1/4 e relativo alla posizione del ferma-
glio con l’acceleratore aperto da 1/8 a
3/4.
Di conseguenza, il flusso del carburante
è bilanciato a ciascuno stadio di apertura
dell’acceleratore dalla combinazione di
diametro della parte diritta dell’ago di
spruzzo e posizione del fermaglio.
Page 632 of 666
7 - 10
TUN
Examples of carburetor setting depending on symptom
This should be taken simply for an example. It is necessary to set the carburetor while checking
the operating conditions of the engine.
Symptom Setting Checking
At full throttle
Hard breathing
Shearing noise
Whitish spark plug
Lean mixtureIncrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged float valve seat
Clogged fuel hose
Clogged fuel cock
Check that the accelerator pump oper-
ates smoothly.
At full throttle
Speed pick-up stops
Slow speed pick-up
Slow response
Sooty spark plug
Rich mixtureDecrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged air filter
Fuel overflow from carburetor
Lean mixture Lower jet needle clip position.
(1 groove down)
The clip position is the jet needle
groove on which the clip is installed.
The positions are numbered from the
top.
Check that the accelerator pump oper-
ates smoothly. (except for rich mixture
symptom). Rich mixture Raise jet needle clip position.
(1 groove up)
1/4 ~ 3/4 throttle
Hard breathing
Lack of speedLower jet needle clip position.
(1 groove down)
1/4 ~ 1/2 throttle
Slow speed pick-up
Poor accelerationRaise jet needle clip position.
(1 groove up)
Closed to 1/4 throttle
Hard breathing
Speed downUse jet needle with a smaller diameter. Slow-speed-circuit passage
Clogged → Clean.
Overflow from carburetor
Closed to 1/4 throttle
Poor accelerationUse jet needle with a larger diameter.
Raise jet needle clip position. (1 groove
up)
Poor response in the low to
intermediate speedsRaise jet needle clip position.
If this has no effect, lower the jet needle
clip position.
Poor response when throttle
is opened quicklyCheck overall settings.
Use main jet with a lower calibration no.
Raise jet needle clip position.
(1 groove up)
If these have no effect, use a main jet
with a higher calibration no. and lower
the jet needle clip position.Check air filter for fouling.
Check that the accelerator pump oper-
ates smoothly.
Jet needleClip
Groobe 7 Groobe 6
Groobe 5
Groobe 4
Groobe 3
Groobe 2
Groobe 1
Leaner
↑
(Standard)
↓
Richer
*
SETTING
Page 635 of 666
TUNREGISTRAZIONE
Esempi di registrazione del carburatore a seconda dei sintomi
Questo dovrebbe essere considerato solo un esempio. È necessario registrare il carburatore controllando le
condizioni operative del motore. Sintomo Registrazione Controllo
Con la valvola a farfalla
completamente aperta
Respirazione difficoltosa
Rumore di taglio
Candela biancastra
Miscela povera Aumentare il n. di taratura del getto del
massimo.
(Gradualmente) Scolorimento della candela →
Se di colore bruno, è in buone condizioni.
Se non è possibile correggere il problema:
Sede della valvola del galleggiante
ostruita
Flessibile del carburante ostruito
Rubinetto del carburante ostruito
Controllare che la pompa di circolazione
possa essere azionata agevolmente.
Con la valvola a farfalla
completamente aperta
La ripresa della velocità si
arresta
Ripresa della velocità lenta
Reazione lenta
Candela fuligginosa
Miscela ricca Ridurre il n. di taratura del getto del
massimo.
(Gradualmente) Scolorimento della candela →
Se di colore bruno, è in buone condizioni.
Se non è possibile correggere il problema:
Filtro dell’aria intasato
Traboccamento del carburante dal
carburatore
Miscela povera Abbassare la posizione del fermaglio a
graffa del getto.
(di 1 scanalatura)
La posizione del fermaglio a graffa è
nella scanalatura dell’ago del getto su cui
il fermaglio a graffa è montato. Le
posizioni sono numerate dall’alto.
Controllare che la pompa di circolazione
possa essere azionata agevolmente (tranne
in caso di sintomi di miscela ricca). Miscela ricca Alzare la posizione del fermaglio a graffa
del getto.
(di 1 scanalatura)
Valvola a farfalla a 1/4 ~ 3/4
Respirazione difficoltosa
Mancanza di velocità Abbassare la posizione del fermaglio a
graffa del getto.
(di 1 scanalatura)
Valvola a farfalla a 1/4 ~ 1/2
Pick-up della velocità lento
Accelerazione scarsa Alzare la posizione del fermaglio a graffa
del getto.
(di 1 scanalatura)
Chiusa a 1/4
Respirazione difficoltosa
Velocità bassa Utilizzare un ago del getto con un diametro
più piccolo. Passaggio circuito bassa velocità
Ostruito → Pulire.
Traboccamento dal carburatore
Chiusa a 1/4
Accelerazione scarsa Utilizzare un ago del getto con un diametro
più grande.
Alzare la posizione del fermaglio a graffa
del getto. (di 1 scanalatura)
Reazione scarsa ai regimi medi
e bassi Alzare la posizione del fermaglio a graffa
del getto.
Se non sortisce alcun effetto, abbassare la
posizione del fermaglio a graffa del getto.
Reazione scarsa quando la
valvola a farfalla viene aperta
rapidamente Controllare le registrazioni generali.
Utilizzare il getto del massimo con un n. di
taratura più basso.
Alzare la posizione del fermaglio a graffa
del getto.
(di 1 scanalatura)
Se non sortisce alcun effetto, utilizzare un
getto del massimo con un n. di taratura più
alto e abbassare la posizione del fermaglio a
graffa del getto. Controllare l’imbrattamento del filtro
dell’aria.
Controllare che la pompa di circolazione
possa essere azionata agevolmente.
Ago del gettoClip
Scanalatura 7 Scanalatura 6
Scanalatura 5
Scanalatura 4
Scanalatura 3
Scanalatura 2
Scanalatura 1
Più povera
↑
(Standard)
↓
Più ricca
*
7 - 10
Page 641 of 666
TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE
Teleskopgabel einstellen
Die Einstellung der Gabel sollte ent-
sprechend dem Gefühl des Fahrers,
nach einer Testfahrt und entspre-
chend dem Zustand der Strecke vor-
genommen werden.
Die Einstellung der Vorderradgabel
umfaßt die folgenden drei Faktoren:
1. Einstellung der Luftfederei-
genschaften
Gabelölstand ändern.
2. Einstellung der Federvorspan-
nung
Feder wechseln.
Einstellscheibe einbauen.
3. Einstellung der Dämpfung
Druckstufendämpfung ein-
stellen.
Zugstufendämpfung einstel-
len.
Die Federung wirkt auf die
Belastbarkeit, die Dämpfung
auf die Bewegungsge-
schwindigkeit der Federele-
mente ein.
Gabelölstand ändern
Die Dämpfungseigenschaften im
Bereich Nähe des Endhubs können
durch den Gabelölstand geändert
werden.
ACHTUNG:
Den Ölstand in Schritten von
5 mm verändern. Zu niedriger Öl-
stand erzeugt nicht nur Geräu-
sche beim vollem Ausfedern der
Gabel, sondern bewirkt auch spür-
bare Schläge in Händen und Kör-
per. Zu hoher Ölstand verursacht
zu frühe Bewegungsbegrenzung
mit entsprechend verkürztem Fe-
derweg und Leistungsbeeinträch-
tigung. Der Gabelölstand muß
sich deshalb immer im Sollbereich
befinden.
ÅLuftfedereigenschaften in Bezug zum
Gabelölstand
ıBelastung
ÇFederweg
1Max. Ölstand
2Normaler Ölstand
3Min. Ölstand
Gabelölstand
(gemessen von der
Oberkante des Stand-
rohres, Gabel und
Dämpferrohr vollstän-
dig eingefedert, ohne
Gabelfeder)
Standard
140 mm
Bereich
80–150 mm
Réglages de la fourche avant
Régler la fourche avant en fonction de la
sensation lors de la conduite ainsi que
des conditions du terrain.
Les trois réglages de la fourche avant
sont les suivants:
1. Réglage de l’amortissement
pneumatique
Ajuster le niveau de l’huile de
fourche.
2. Réglage de la précontrainte du
ressort
Changer de type de ressort.
Monter la rondelle d’ajustage.
3. Réglage de l’amortissement
Régler la force de compression.
Régler la force de rebond.
Le ressort a une action sur la
charge et la suspension a une
action sur la vitesse de la
course d’amortissement.
Ajustement du niveau d’huile de four-
che
Les caractéristiques d’amortissement en
fin de course peuvent être modifiées en
changeant la quantité d’huile de fourche.
ATTENTION:
Ajuster le niveau d’huile par incré-
ments ou décréments de 5 mm (0,2 in).
Quand le niveau d’huile est trop bas,
un bruit est produit quand la fourche
est entièrement comprimée ou le con-
ducteur ressent une certaine pression
dans ses mains ou son corps. De
même, un niveau d’huile trop élevé
produira rapidement un bouchon
d’huile, entraînant une réduction de la
course de la fourche et une détériora-
tion des performances et caractéristi-
ques. Il est donc important de régler le
niveau d’huile dans la fourche confor-
mément aux spécifications données.
ÅCaractéristiques de l’amortissement pneu-
matique en fonction du niveau d’huile
ıCharge
ÇCourse
1Niveau d’huile maximum
2Niveau d’huile standard
3Niveau d’huile minimum
Niveau d’huile standard:
140 mm (5,51 in)
Plage de réglage:
80 à 150 mm
(3,15 à 5,91 in)
Du haut de tube externe,
tube interne et tige
d’amortisseur entière-
ment comprimés sans
ressort.
Registrazione forcella anteriore
La registrazione della forcella anteriore
va effettuata a seconda delle sensazioni
del pilota in una vera gara e delle condi-
zioni del circuito.
La messa a punto della forcella anteriore
comprende i tre fattori seguenti:
1. Registrazione delle caratteristiche
della molla pneumatica
Modifica del livello dell’olio
della forcella.
2. Messa a punto del precarico della
molla
Sostituire la molla.
Installare la rondella di regola-
zione.
3. Registrazione della forza di smor-
zamento
Modifica dello smorzamento di
compressione.
Modifica dello smorzamento di
espansione.
La molla agisce sul carico e la
forza di smorzamento agisce
sulla velocità di corsa
dell’ammortizzatore.
Modifica del livello e delle caratteristi-
che dell’olio della forcella
Le caratteristiche di smorzamento vicino
alla corsa finale possono essere modifi-
cate cambiando la quantità d’olio nella
forcella.
ATTENZIONE:
Regolare il livello dell’olio in incre-
menti o decrementi di 5 mm (0,2 in).
Un livello dell’olio troppo basso fa sì
che la forcella anteriore produca un
rumore in piena espansione o che il
pilota avverta una certa pressione
sulle mani o sul corpo. Al contrario,
un livello dell’olio troppo alto svilup-
perebbe molto presto un blocco
dell’olio con una conseguente corsa
della forcella anteriore più corta e
deterioramento delle prestazioni e
delle caratteristiche. Pertanto, rego-
lare la forcella anteriore entro l’inter-
vallo specificato.
ÅCaratteristiche della molla pneumatica in
relazione alle modifiche del livello
dell’olio
ıCarico
ÇCorsa
1Livello olio max.
2Livello olio standard
3Livello olio min.
Livello olio standard:
140 mm (5,51 in)
Portata della regolazione:
80 ~ 150 mm
(3,15 ~ 5,91 in)
Dalla parte superiore
del fodero con il tubo di
forza e l’asta pompante
completamente com-
pressi senza molla.
7 - 13
Page 643 of 666
TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE
Federvorspannung einstellen
Die Federvorspannung wird durch
den Einbau einer Einstellscheibe 1
zwischen Gabelfeder 2 und Dämp-
ferrohr 3 eingestellt.
ACHTUNG:
Maximal drei Einstellscheiben je
Gabelholm einbauen.
WARNUNG
Beide Gabelholme gleich einstel-
len. Ungleichmäßige Einstellung
kann Fahrverhalten und Stabilität
beeinträchtigen.
ÅBelastung
ıGabelhub
1Ohne Einstellscheibe (Standard)
21 Einstellscheibe
32 Einstellscheiben
Standard-Anzahl Ein-
stellscheiben
0
Bereich
0–2
Feder wechseln und einstellen
Da die Teleskopgabel-Einstellung
leicht von der Hinterradfederung
beeinflußt wird, muß darauf geachtet
werden, daß die Federelemente vorn
und hinten gut aufeinander abge-
stimmt sind.
1. Weiche Feder
Eine weiche Feder bewirkt
prinzipiell ein weiches Fahrge-
fühl. Die Zugstufendämpfung
ist stärker, und die Gabel sinkt
bei einer Reihe von Vertiefun-
gen zunehmend tiefer ein.
Weiche Feder einstellen
Zugstufendämpfung einstel-
len.
1 oder 2 Rasten.
Druckstufendämpfung ein-
stellen.
1 oder 2 Rasten. Réglage de tension initiale du ressort
Le tension initiale du ressort a été ajustée
en montant la rondelle de réglage 1
entre le ressort de fourche 2 et la tige
d’amortisseur 3.
ATTENTION:
Ne pas installer 3 rondelles de réglage
ou plus sur chaque fourche avant.
AVERTISSEMENT
Toujours régler à la même position
sur chaque bras de fourche avant. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
ÅCharge
ıDébattement de la fourche
1Sans la rondelle de réglage (standard)
21 rondelle de réglage
32 rondelles de réglage
Quantité de rondelles
standard:
Aucune rondelles de
réglage
Plage de réglage:
0 à 2 rondelles de
réglage
Réglage du ressort après remplace-
ment
La suspension arrière influence les régla-
ges de la fourche avant; il convient donc
d’équilibrer l’arrière et l’avant de la
machine (la position, etc.) avant d’effec-
tuer les réglages.
1. Ressort mou
En principe, un ressort mou offre
une sensation de conduite douce.
La force de rebond tend à être
plus forte et la fourche avant peut
s’enfoncer plus profondément
lors de la conduite sur des routes
cahoteuses.
Réglage d’un ressort mou:
Régler la force de rebond.
Dévisser d’un ou deux déclics.
Régler la force de compression.
Visser d’un ou deux déclics.Regolazione precarico
Il precarico della molla viene regolato
installando la rondella di regolazione 1
tra la molla della forcella 2 e l’asta
pompante 3.
ATTENZIONE:
Non istallare tre o più rondelle di
regolazione per ciascuna forcella ante-
riore.
AVVERTENZA
Regolare sempre ciascuna forcella
anteriore allo stesso modo. Una rego-
lazione disuguale può determinare dif-
ficoltà di manovrabilità e perdita di
stabilità.
ÅCarico
ıCorsa della forcella
1Senza rondella di regolazione (standard)
21 rondella di regolazione
32 rondelle di regolazione
Numero standard di ron-
delle:
Nessuna rondella di
regolazione
Portata della regolazione:
Da zero ~ 2 rondelle di
regolazione
Registrazione della molla dopo la
sostituzione
Poiché la forcella anteriore può essere
facilmente influenzata dalle sospensioni
posteriori, fare attenzione che la parte
anteriore e posteriore del veicolo siano
bilanciate (in posizione, ecc.) quando si
registra la forcella anteriore.
1. Impiego di una molla morbida
Generalmente una molla mor-
bida dà una sensazione di guida
dolce. Lo smorzamento di espan-
sione tende a diventare più forte e
la forcella anteriore potrebbe
abbassarsi molto su una serie di
irregolarità.
Per registrare una molla morbida:
Modifica dello smorzamento di
espansione.
Svitare di uno o due scatti.
Modifica dello smorzamento di
compressione.
Avvitare di uno o due scatti.
7 - 14
Page 645 of 666
TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE
2. Harte Feder
Eine harte Feder bewirkt prin-
zipiell ein hartes Fahrgefühl.
Die Zugstufendämpfung wird
schwächer, und es kann ne-
ben Vibrationen im Lenker ein
Gefühl mangelnden Fahr-
bahnkontaktes entstehen.
Harte Feder einstellen
Zugstufendämpfung einstel-
len.
1 oder 2 Rasten.
Druckstufendämpfung ein-
stellen.
1 oder 2 Rasten.
ÅLeistungsbereich der Feder nach
Gewicht
ıFahrergewicht
1Weich
2Normal
3Hart
2. Ressort dur
En principe, un ressort dur offre
une sensation de conduite dure.
La force de rebond a tendance à
s’affaiblir, entraînant une perte de
sensation de contact avec la sur-
face de la route ou un guidon-
nage.
Réglage d’un ressort dur:
Régler la force de rebond.
Visser d’un ou deux déclics.
Régler la force de compression.
Dévisser d’un ou deux déclics.
ÅRessort recommandé en fonction du poids
ıPoids du motocycliste
1Mou
2Standard
3Dur
2. Impiego di una molla rigida
Generalmente una molla rigida dà
una sensazione di guida rigida.
Lo smorzamento di espansione
tende a ridursi con una conse-
guente mancanza di senso di con-
tatto con il manto stradale o
vibrazioni del manubrio.
Per registrare una molla rigida:
Modificare lo smorzamento di
espansione.
Avvitare di uno o due scatti.
Modificare lo smorzamento di
compressione.
Svitare di uno o due scatti.
ÅCopertura della molla in funzione del
peso
ıPeso del pilota
1Morbida
2Standard
3Rigida
7 - 15
