YAMAHA YZ250F 2003 Owners Manual

2 - 17
SPEC

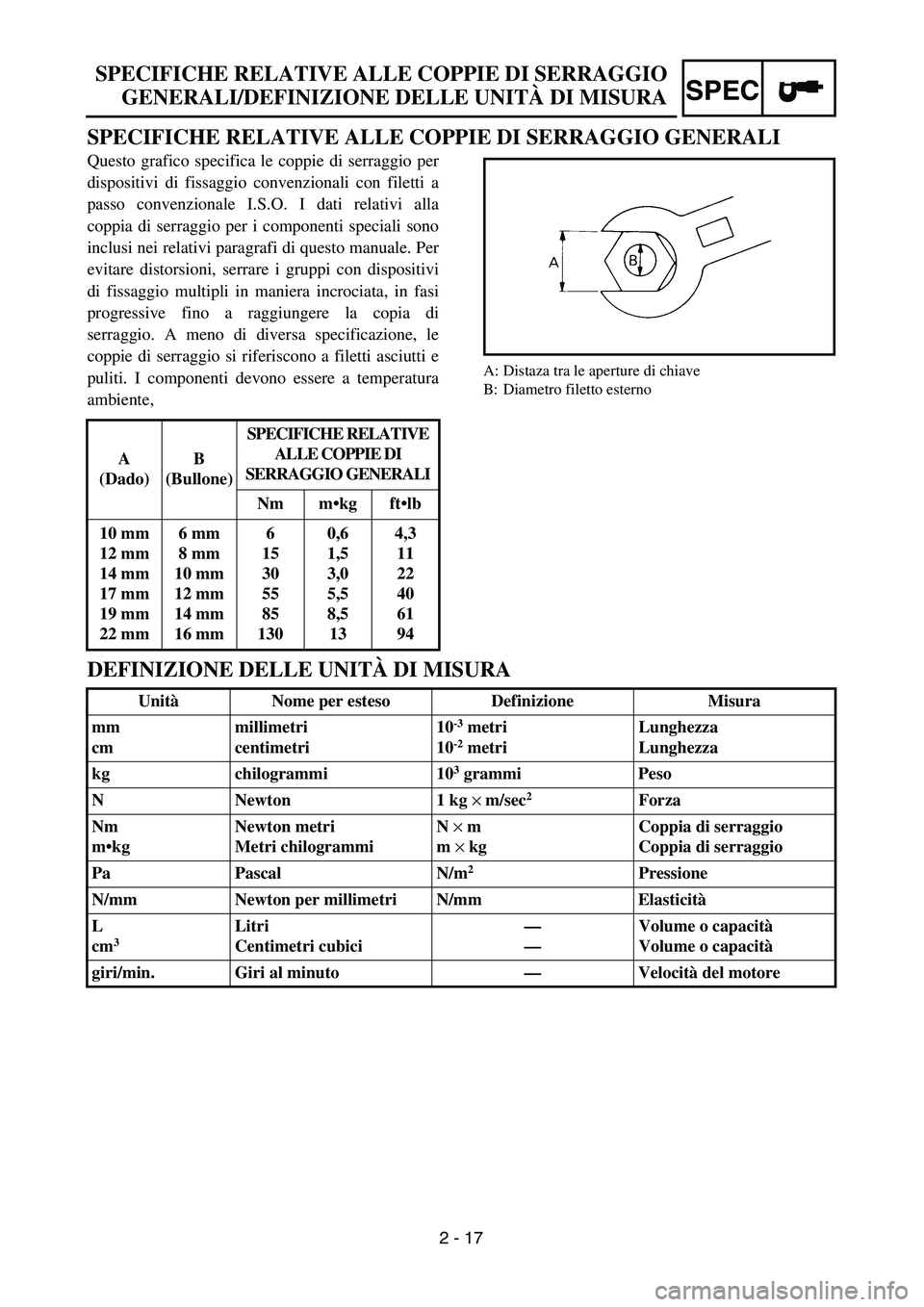

SPECIFICHE RELATIVE ALLE COPPIE DI SERRAGGIO GENERALI
Questo grafico specifica le coppie di serraggio per
dispositivi di fissaggio convenzionali con filetti a
passo convenzionale I.S.O. I dati relativi alla
coppia di serraggio per i componenti speciali sono
inclusi nei relativi paragrafi di questo manuale. Per
evitare distorsioni, serrare i gruppi con dispositivi
di fissaggio multipli in maniera incrociata, in fasi
progressive fino a raggiungere la copia di
serraggio. A meno di diversa specificazione, le
coppie di serraggio si riferiscono a filetti asciutti e
puliti. I componenti devono essere a temperatura
ambiente,
A: Distaza tra le aperture di chiave
B: Diametro filetto esterno
DEFINIZIONE DELLE UNITÀ DI MISURA
A
(Dado)B
(Bullone)SPECIFICHE RELATIVE
ALLE COPPIE DI
SERRAGGIO GENERALI
Nm m•kg ft•lb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
UnitàNome per esteso Definizione Misura
mm
cmmillimetri
centimetri10
-3 metri
10-2 metriLunghezza
Lunghezza
kg chilogrammi 10
3 grammi Peso
N Newton 1 kg × m/sec
2 Forza
Nm
m•kgNewton metri
Metri chilogrammiN × m
m × kgCoppia di serraggio
Coppia di serraggio
Pa Pascal N/m
2Pressione
N/mm Newton per millimetri N/mm Elasticità
L
cm
3 Litri
Centimetri cubici—
—Volume o capacità
Volume o capacità
giri/min. Giri al minuto—Velocità del motore
SPECIFICHE RELATIVE ALLE COPPIE DI SERRAGGIO
GENERALI/DEFINIZIONE DELLE UNITÀ DI MISURA

2 - 18
SPECCABLE ROUTING DIAGRAM
EC240000
CABLE ROUTING DIAGRAM
1Fuel tank breather hose
2Clutch cable
3Oil tank breather hose
4Hot starter cable
5Cylinder head breather hose
6Cable guide
7Hose guide
8Brake hose
9Engine stop switch lead
0Clamp
ASub-wire harness
BThrottle position sensor lead
CNeutral switch lead
DOil hose
ECDI magneto lead
FRadiator breather hose
GCarburetor breather hose
HCarburetor overflow hoseÅPass the fuel tank breather hose
between the handlebar and ten-
sion bar, then insert its end into
the hole of the number plate.
ıPass the hot starter cable
between the cylinder head
breather hose, oil tank breather
hose and ignition coil, then on
the outside of the left engine
bracket.
ÇPass the clutch cable through
the cable guides.
ÎPass the clutch cable in front of
the radiator mounting boss.
‰Fit the brake hose into the
guides on the protector.ÏFasten the neutral switch lead
and CDI magneto lead to the
cable guide with a plastic locking
tie and cut off the tie end.
ÌFasten the engine stop switch
lead, neutral switch lead and
CDI magneto lead.
ÓFasten the engine stop switch
lead and sub-wire harness.
ÈFasten the sub-wire harness
and hot starter cable at the white
tape for the sub-wire harness.
ÔFasten the sub-wire harness.
Pass the sub-wire harness
between the engine brackets.

SPEC
2 - 18
CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI
KABELFÜHRUNG
1Kraftstofftank-Lüfterschlauch
2Kupplungsseilzug
3Öltank-Lüfterschlauch
4Heißstarterseilzug
5Zylinderkopf-Lüftungsschlauch
6Seilzugführung
7Schlauchführung
8Bremsschlauch
9Motorstoppschalterleitung
0Klammer
ANebenkabelbaum
BDrosselposition-Sensorleitung
CLeerlaufschalterleitung
DÖlschlauch
ECDI-Magnetzünderleitung
FKühlerlüfterschlauch
GVergaserlüfterschlauch
HVergaserüberlaufschlauch
ÅDen Kraftstofftank-Lüfterschlauch
zwischen Lenker und Spannstange
verlegen, und dann sein Ende in das
Loch im Nummernschild setzen.
ıDen Heißstarter-Seilzug zwischen Zy-
linderkopf-Lüfterschlauch, Öltank-Lüf-
terschlauch und Zündspule verlegen,
und dann an der Außenseite des lin-
ken Motorbügels verlegen.
ÇDen Kupplungsseilzug durch die Seil-
zugführungen verlegen.
ÎDen Kupplungsseilzug vor der Kühler-
haltebüchse verlegen.
‰Den Bremsschlauch in die Führungen
am Schutz setzen.
ÏDie Leerlaufschalterleitung und CDI-
Magnetzünderleitung mit einem Pla-
stiksperrband an der Kabelführung
befestigen, und das Bandende ab-
schneiden.
ÌDie Motorstoppschalterleitung, Leer-
laufschalterleitung und CDI-Magnet-
zünderleitung befestigen.
ÓDie Motorstoppschalterleitung und
den Nebenkabelbaum befestigen.
ÈDen Nebenkabelbaum und den Heiß-
starterseilzug am weißen Band für
den Nebenkabelbaum befestigen.
ÔDen Nebenkabelbaum befestigen.
Den Nebenkabelbaum zwischen den
Motoraufhängungen durchführen.
CHEMINEMENT DES
CABLES
1Flexible de reniflard de réservoir à
essence
2Câble d’embrayage
3Flexible de reniflard de réservoir à huile
4Câble de démarreur à chaud
5Flexible de reniflard de culasse
6Guide de câble
7Guide de flexible
8Flexible de frein
9Fil de commutateur d’arrêt du moteur
0Bride
AFaisceau de fils secondaires
BFil de détecteur de position d’accélération
CFil de commutateur de point mort
DFlexible d’huile
EFil de magnéto CDI
FFlexible de reniflard de radiateur
GFlexible de reniflard de carburateur
HFlexible de trop-plein de carburateur
ÅFaire passer le flexible de reniflard de
réservoir à essence entre le guidon et la
barre de tension, puis insérer son extré-
mité dans le trou de la plaque d’immatri-
culation.
ıFaire passer le câble de démarreur à
chaud entre le flexible de reniflard de
culasse, le flexible de reniflard de réser-
voir à huile et la bobine d’allumage, puis
sur l’extérieur du support de moteur gau-
che.
ÇFaire passer le câble d’embrayage dans
les guides de câble.
ÎFaire passer le câble d’embrayage devant
la noix de montage du radiateur.
‰Insérer le flexible de frein dans les guides
sur la protection.
ÏAttacher le fil de commutateur de point
mort et le fil de magnéto de CDI au guide
de câbles avec l’attache et couper l’extré-
mité de l’attache.
ÌAttacher le fil de commutateur d’arrêt du
moteur, le fil de commutateur de point
neutre et le fil de magnéto CDI.
ÓAttacher le fil de commutateur d’arrêt du
moteur et le faisceau de fils secondaires.
ÈAttacher le faisceau de fils secondaires et
le câble de démarreur à chaud au ruban
blanc prévu pour le faisceau.
ÔAttacher le faisceau de fils secondaires.
Faire passer le faisceau de fils secondaires
entre les supports de moteur.
SCHEMA DEL PER-
CORSO DEI CAVI
1Flessibile di sfiato del serbatoio carbu-
rante
2Cavo della frizione
3Flessibile di sfiato del serbatoio olio
4Cavo di avviamento a caldo
5Flessibile di sfiato della testata cilindro
6Guida cavo
7Guida flessibile
8Flessibile del freno
9Cavo dell’interruttore di arresto motore
0Morsetto
ACablaggio secondario
BCavo del sensore di posizione accelera-
tore
CCavo dell’interruttore di folle
DFlessibile dell’olio
ECavo del magnete CDI
FFlessibile di sfiato del radiatore
GFlessibile di sfiato del carburatore
HFlessibile di sovrafflusso del carburatore
ÅFar passare il flessibile di sfiato del serba-
toio carburante tra il manubrio e la barra
di tensione, quindi inserire la sua estre-
mità nel foro della piastrina numerata.
ıFar passare il cavo dell’avviamento a
caldo tra il flessibile di sfiato della testata
cilindro, il flessibile di sfiato del serbatoio
olio e la bobina di ignizione, poi
sull’esterno della staffa motore sinistra.
ÇFar passare il cavo della frizione attra-
verso le guide cavo.
ÎFar passare il cavo della frizione davanti
alla sporgenza di montaggio del radiatore.
‰Inserire il flessibile del freno nelle guide
sul protettore.
ÏFissare il cavo dell’interruttore di folle e il
cavo del magnete CDI alla guida cavo con
un fermacavo di plastica e tagliare l’estre-
mità del fermacavo.
ÌFissare il cavo dell’interruttore di arresto
motore, il cavo dell’interruttore di folle e
il cavo del magnete CDI.
ÓFissare il cavo dell’interruttore di arresto
motore e il cablaggio secondario.
ÈFissare il cablaggio secondario e il cavo
dell’avviamento a caldo al nastro bianco
per il cablaggio secondario.
ÔFissare il cablaggio secondario.
Far passare il cablaggio secondario tra le
staffe motore.

2 - 19
SPECCABLE ROUTING DIAGRAM
ÒMake sure that the throttle
position sensor lead coupler
does not go out side the chas-
sis.
˜Fasten the throttle position
sensor lead.
ˆFasten the neutral switch lead
on the oil hose with a plastic
locking tie and cut off the tie
end.
ØFasten the neutral switch lead.
∏Fasten the neutral switch lead
and CDI magneto lead.
ŒPass the neutral switch lead,
CDI magneto lead and radiator
breather hose between the
radiator and frame.ÂPass the carburetor breather
hoses and overflow hose so
that all there hoses do not con-
tact the rear shock absorber.

SPEC
2 - 19
CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI
ÒSicherstellen, daß der Drosselpositi-
on-Leitungsstecker nicht aus dem
Chassis herausragt.
˜Den Drosselposition-Leitungsstecker
befestigen.
ˆDie Leerlaufschalterleitung am Öl-
schlauch mit einem Plastiksperrband
befestigen, und das Bandende ab-
schneiden.
ØDie Leerlaufschalterleitung befesti-
gen.
∏Die Leerlaufschalterleitung und CDI-
Magnetzünderleitung befestigen.
ŒDie Leerlaufschalterleitung, CDI-Ma-
gnetzünderleitung und den Kühlerlüf-
terschlauch zwischen Kühler und
Rahmen verlegen.
ÂDie Vergaser-Lüfterschläuche und
den Überlaufschlauch so verlegen,
daß alle Schläuche nicht den hinteren
Stoßdämpfer berühren. ÒAssurez-vous que le raccord du fil du
détecteur de position d’accélération ne
ressort pas du châssis.
˜Attacher le fil du détecteur de position
d’accélération.
ˆAttacher le fil de commutateur de point
mort sur le flexible d’huile avec une atta-
che en plastique et en couper l’extrémité.
ØAttacher le fil du commutateur de point
mort.
∏Attacher le fil du commutateur de point
mort et le fil du magnéto CDI.
ŒFaire passer le fil du commutateur de
point mort, le fil de magnéto CDI et le
flexible de reniflard de radiateur entre le
radiateur et le cadre.
ÂFaire passer les flexibles de reniflard de
carburateur et le flexible de trop-plein de
sorte qu’aucun d’eux ne touche l’amortis-
seur arrière.ÒAssicurarsi che l’accoppiatore del cavo
del sensore di posizione acceleratore non
fuoriesca dal telaio.
˜Fissare il cavo di del sensore di posizione
acceleratore.
ˆFissare il cavo dell’interruttore di folle sul
flessibile dell’olio con un fermacavo di
plastica e tagliare via le estremità del fer-
macavo.
ØFissare il cavo dell’interruttore di folle.
∏Fissare il cavo dell’interruttore di folle e il
cavo del magnete CDI.
ŒFar passare il cavo dell’interruttore di
folle, il cavo del magnete CDI e il flessi-
bile di sfiato del radiatore tra il radiatore e
il telaio.
ÂFar passare i flessibili di sfiato del carbu-
ratore e il flessibile di sovrafflusso in
modo che tutti questi flessibili non ven-
gano in contatto con l’ammortizzatore
posteriore.

2 - 20
SPEC

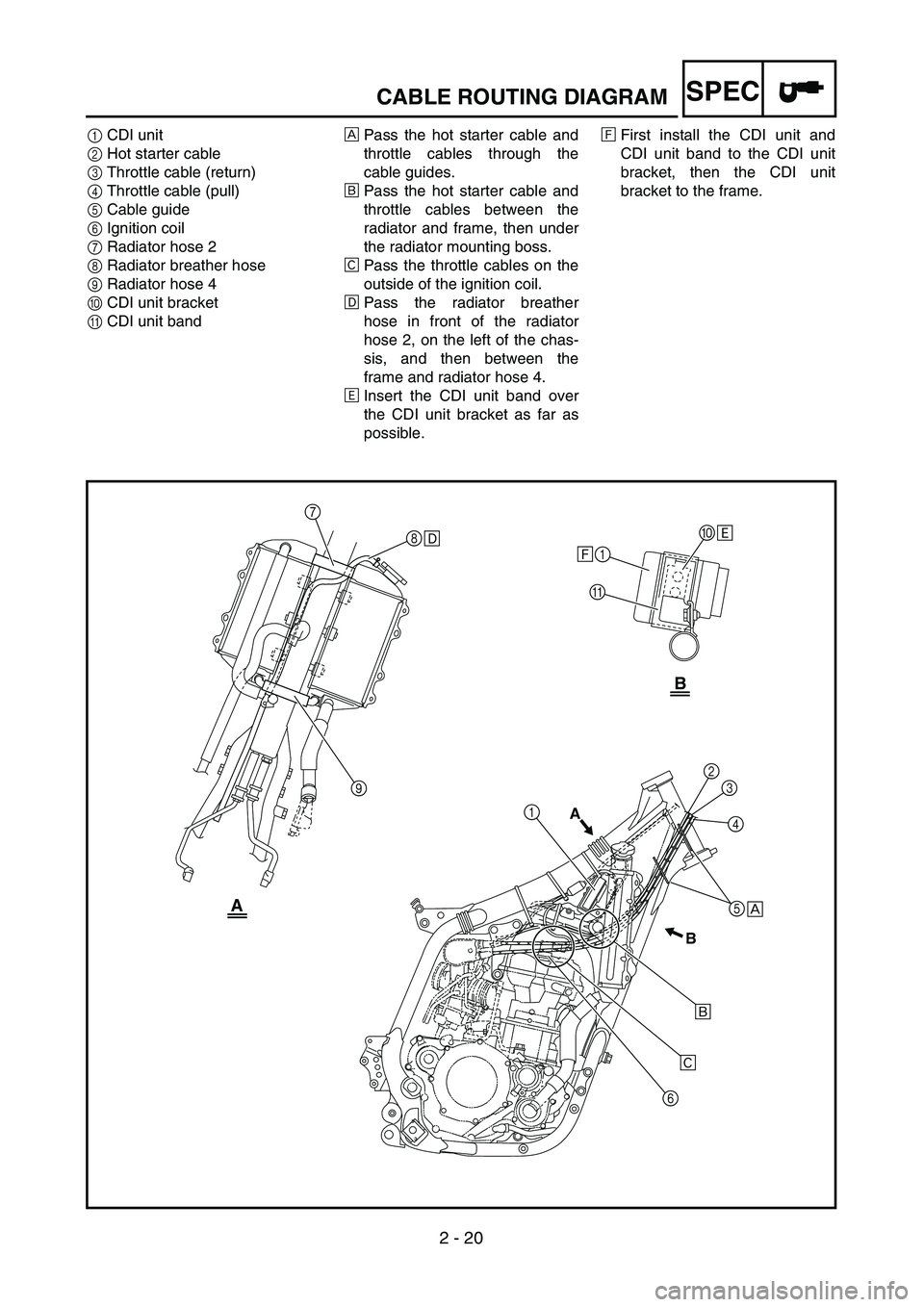

1CDI unit
2Hot starter cable
3Throttle cable (return)
4Throttle cable (pull)
5Cable guide
6Ignition coil
7Radiator hose 2
8Radiator breather hose
9Radiator hose 4
0CDI unit bracket
ACDI unit bandÅPass the hot starter cable and
throttle cables through the
cable guides.
ıPass the hot starter cable and
throttle cables between the
radiator and frame, then under
the radiator mounting boss.
ÇPass the throttle cables on the
outside of the ignition coil.
ÎPass the radiator breather
hose in front of the radiator
hose 2, on the left of the chas-
sis, and then between the
frame and radiator hose 4.
‰Insert the CDI unit band over
the CDI unit bracket as far as
possible.ÏFirst install the CDI unit and
CDI unit band to the CDI unit
bracket, then the CDI unit
bracket to the frame.
7
8
91
A0
2
3
4 1 Î
ω
Å
ı
Ç B
A
A
B
5
6
CABLE ROUTING DIAGRAM

SPEC
2 - 20

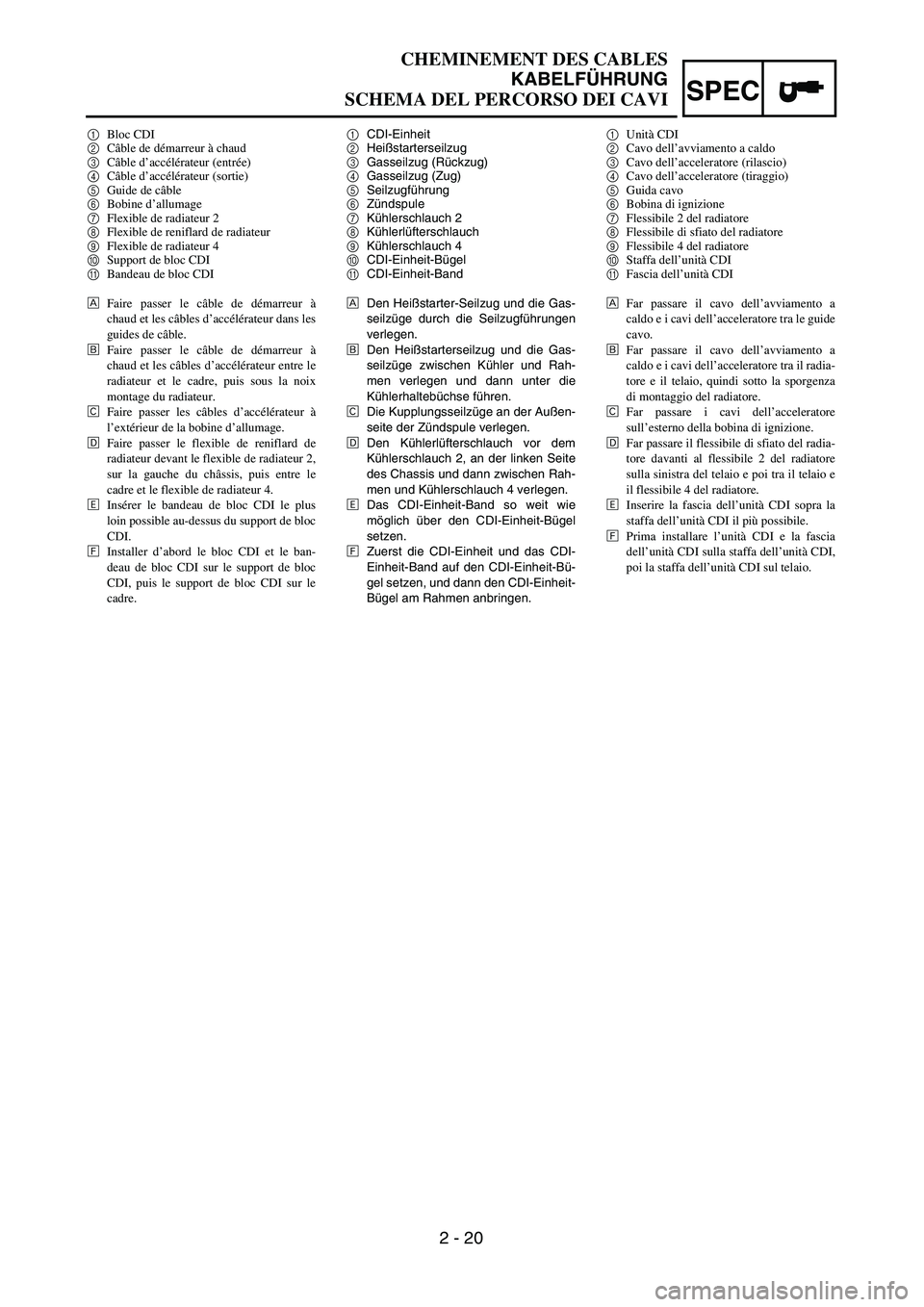

CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI
1CDI-Einheit
2Heißstarterseilzug
3Gasseilzug (Rückzug)
4Gasseilzug (Zug)
5Seilzugführung
6Zündspule
7Kühlerschlauch 2
8Kühlerlüfterschlauch
9Kühlerschlauch 4
0CDI-Einheit-Bügel
ACDI-Einheit-Band
ÅDen Heißstarter-Seilzug und die Gas-
seilzüge durch die Seilzugführungen
verlegen.
ıDen Heißstarterseilzug und die Gas-
seilzüge zwischen Kühler und Rah-
men verlegen und dann unter die
Kühlerhaltebüchse führen.
ÇDie Kupplungsseilzüge an der Außen-
seite der Zündspule verlegen.
ÎDen Kühlerlüfterschlauch vor dem
Kühlerschlauch 2, an der linken Seite
des Chassis und dann zwischen Rah-
men und Kühlerschlauch 4 verlegen.
‰Das CDI-Einheit-Band so weit wie
möglich über den CDI-Einheit-Bügel
setzen.
ÏZuerst die CDI-Einheit und das CDI-
Einheit-Band auf den CDI-Einheit-Bü-
gel setzen, und dann den CDI-Einheit-
Bügel am Rahmen anbringen. 1Bloc CDI
2Câble de démarreur à chaud
3Câble d’accélérateur (entrée)
4Câble d’accélérateur (sortie)
5Guide de câble
6Bobine d’allumage
7Flexible de radiateur 2
8Flexible de reniflard de radiateur
9Flexible de radiateur 4
0Support de bloc CDI
ABandeau de bloc CDI
ÅFaire passer le câble de démarreur à
chaud et les câbles d’accélérateur dans les
guides de câble.
ıFaire passer le câble de démarreur à
chaud et les câbles d’accélérateur entre le
radiateur et le cadre, puis sous la noix
montage du radiateur.
ÇFaire passer les câbles d’accélérateur à
l’extérieur de la bobine d’allumage.
ÎFaire passer le flexible de reniflard de
radiateur devant le flexible de radiateur 2,
sur la gauche du châssis, puis entre le
cadre et le flexible de radiateur 4.
‰Insérer le bandeau de bloc CDI le plus
loin possible au-dessus du support de bloc
CDI.
ÏInstaller d’abord le bloc CDI et le ban-
deau de bloc CDI sur le support de bloc
CDI, puis le support de bloc CDI sur le
cadre.1Unità CDI
2Cavo dell’avviamento a caldo
3Cavo dell’acceleratore (rilascio)
4Cavo dell’acceleratore (tiraggio)
5Guida cavo
6Bobina di ignizione
7Flessibile 2 del radiatore
8Flessibile di sfiato del radiatore
9Flessibile 4 del radiatore
0Staffa dell’unità CDI
AFascia dell’unità CDI
ÅFar passare il cavo dell’avviamento a
caldo e i cavi dell’acceleratore tra le guide
cavo.
ıFar passare il cavo dell’avviamento a
caldo e i cavi dell’acceleratore tra il radia-
tore e il telaio, quindi sotto la sporgenza
di montaggio del radiatore.
ÇFar passare i cavi dell’acceleratore
sull’esterno della bobina di ignizione.
ÎFar passare il flessibile di sfiato del radia-
tore davanti al flessibile 2 del radiatore
sulla sinistra del telaio e poi tra il telaio e
il flessibile 4 del radiatore.
‰Inserire la fascia dell’unità CDI sopra la
staffa dell’unità CDI il più possibile.
ÏPrima installare l’unità CDI e la fascia
dell’unità CDI sulla staffa dell’unità CDI,
poi la staffa dell’unità CDI sul telaio.

2 - 21

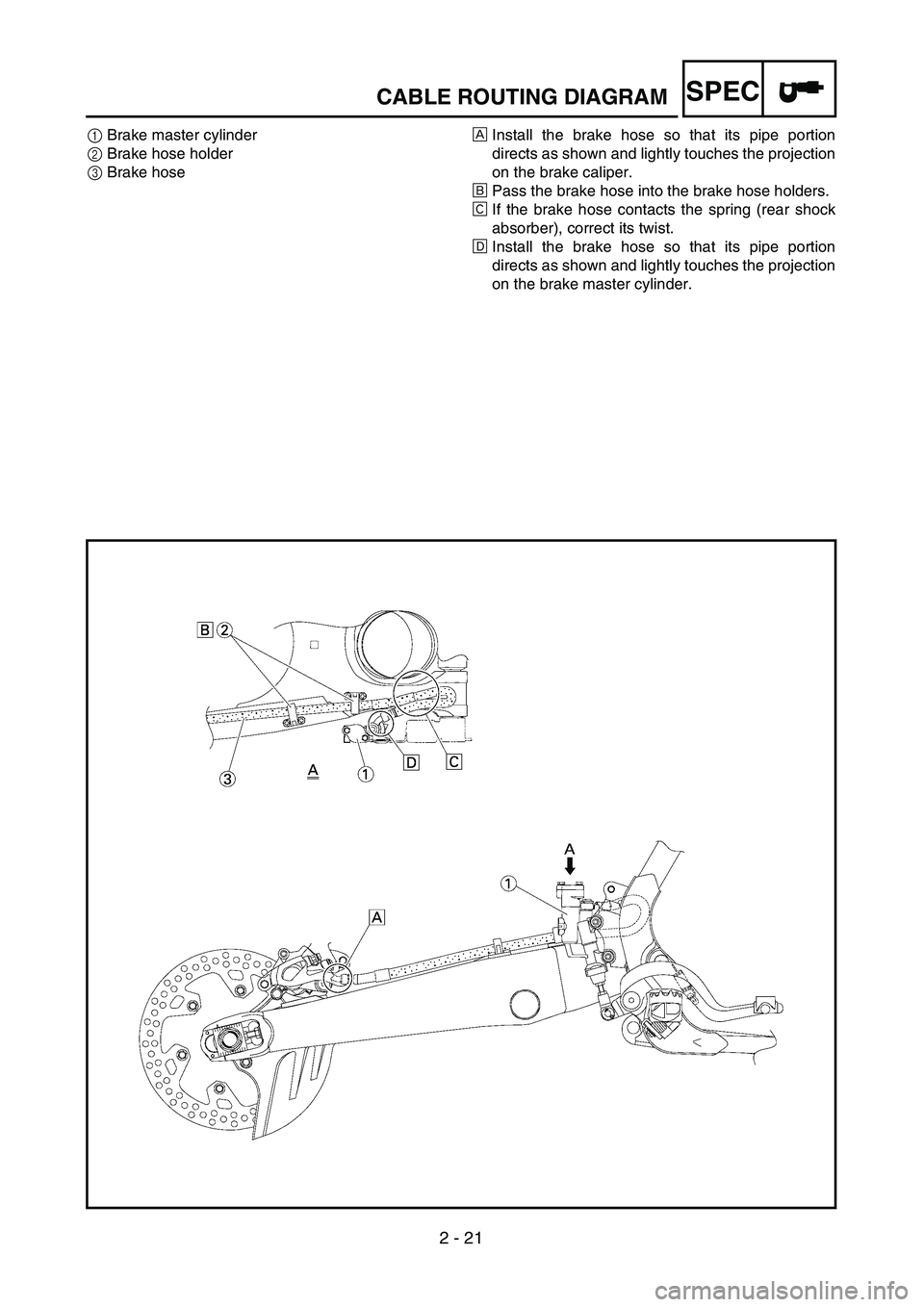

SPECCABLE ROUTING DIAGRAM
1Brake master cylinder
2Brake hose holder
3Brake hoseÅInstall the brake hose so that its pipe portion
directs as shown and lightly touches the projection
on the brake caliper.
ıPass the brake hose into the brake hose holders.
ÇIf the brake hose contacts the spring (rear shock
absorber), correct its twist.
ÎInstall the brake hose so that its pipe portion
directs as shown and lightly touches the projection
on the brake master cylinder.

SPEC
2 - 21

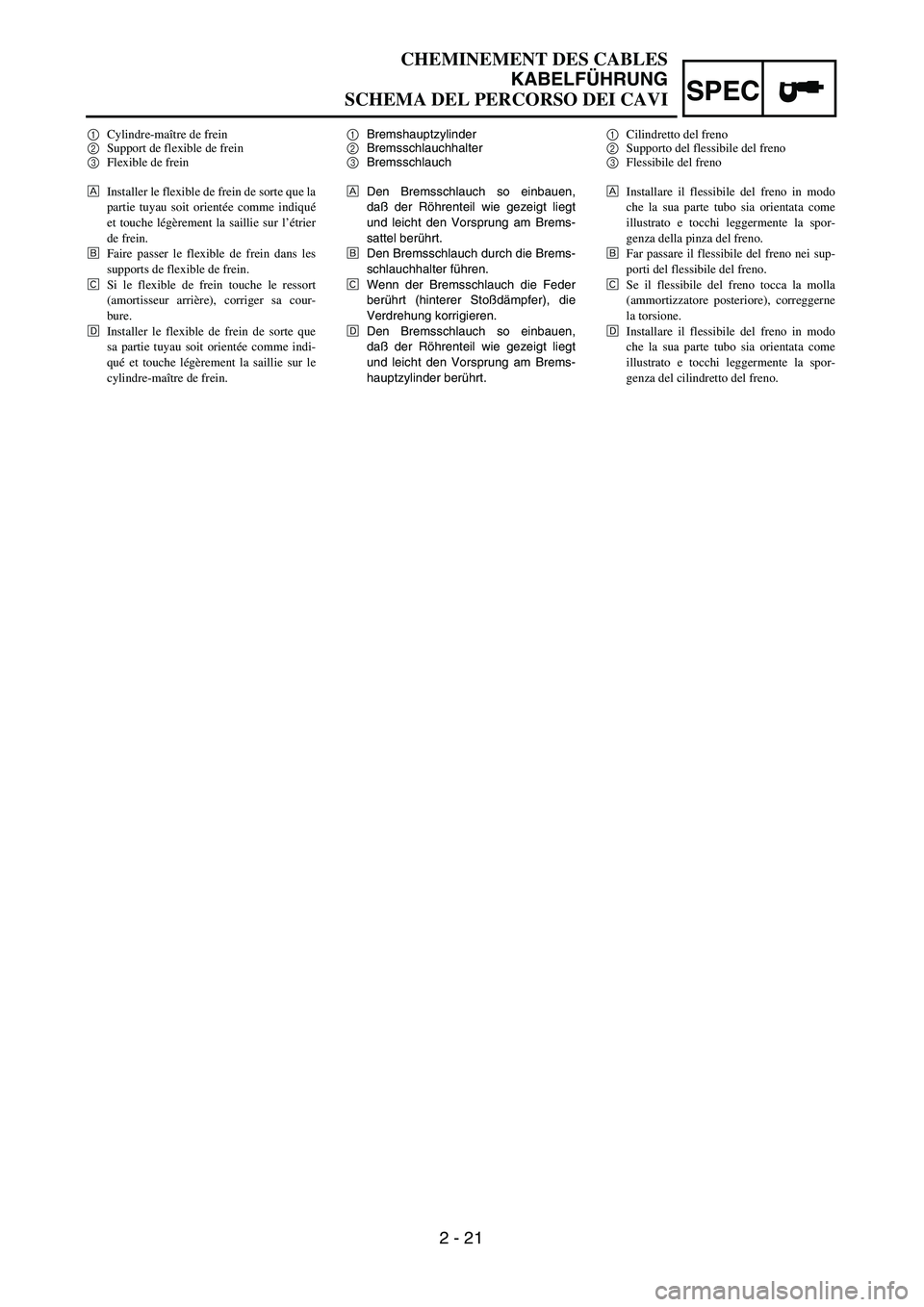

CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI
1Bremshauptzylinder
2Bremsschlauchhalter
3Bremsschlauch
ÅDen Bremsschlauch so einbauen,
daß der Röhrenteil wie gezeigt liegt
und leicht den Vorsprung am Brems-
sattel berührt.
ıDen Bremsschlauch durch die Brems-
schlauchhalter führen.
ÇWenn der Bremsschlauch die Feder
berührt (hinterer Stoßdämpfer), die
Verdrehung korrigieren.
ÎDen Bremsschlauch so einbauen,
daß der Röhrenteil wie gezeigt liegt
und leicht den Vorsprung am Brems-
hauptzylinder berührt. 1Cylindre-maître de frein
2Support de flexible de frein
3Flexible de frein
ÅInstaller le flexible de frein de sorte que la
partie tuyau soit orientée comme indiqué
et touche légèrement la saillie sur l’étrier
de frein.
ıFaire passer le flexible de frein dans les
supports de flexible de frein.
ÇSi le flexible de frein touche le ressort
(amortisseur arrière), corriger sa cour-
bure.
ÎInstaller le flexible de frein de sorte que
sa partie tuyau soit orientée comme indi-
qué et touche légèrement la saillie sur le
cylindre-maître de frein. 1Cilindretto del freno
2Supporto del flessibile del freno
3Flessibile del freno
ÅInstallare il flessibile del freno in modo
che la sua parte tubo sia orientata come
illustrato e tocchi leggermente la spor-
genza della pinza del freno.
ıFar passare il flessibile del freno nei sup-
porti del flessibile del freno.
ÇSe il flessibile del freno tocca la molla
(ammortizzatore posteriore), correggerne
la torsione.
ÎInstallare il flessibile del freno in modo
che la sua parte tubo sia orientata come
illustrato e tocchi leggermente la spor-
genza del cilindretto del freno.

2 - 22
SPECCABLE ROUTING DIAGRAM
1Throttle cable
2Fuel tank breather hose
3Clamp
4Clutch cable
5Hot starter cable
6Engine stop switch lead
7Brake hose
8Hose guideÅFasten the engine stop switch lead to the handlebar.
ıPass the brake hose in front of the number plate.
ÇPass the clutch cable through the cable guide.
ÎPass the throttle cables and hot starter cable through the cable
guide.
1
23
4
5
6
7
83
6 Îı
ÇÅ
40˚±10˚
A
A
