YAMAHA YZ250F 2003 Owners Manual

INSP
ADJ

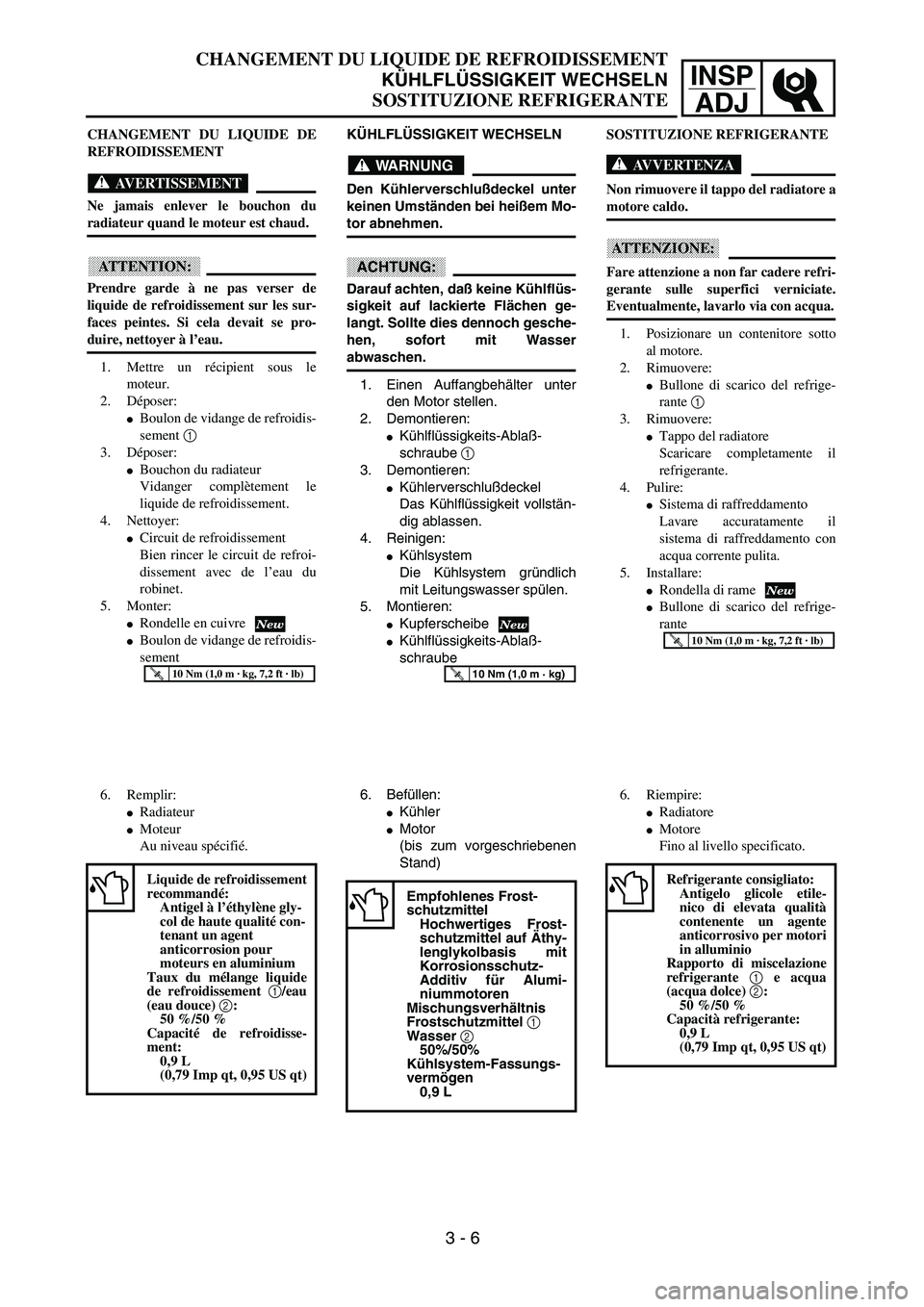

CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
SOSTITUZIONE REFRIGERANTE
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Den Kühlerverschlußdeckel unter
keinen Umständen bei heißem Mo-
tor abnehmen.
ACHTUNG:
Darauf achten, daß keine Kühlflüs-
sigkeit auf lackierte Flächen ge-
langt. Sollte dies dennoch gesche-
hen, sofort mit Wasser
abwaschen.
1. Einen Auffangbehälter unter
den Motor stellen.
2. Demontieren:
Kühlflüssigkeits-Ablaß-
schraube 1
3. Demontieren:
Kühlerverschlußdeckel
Das Kühlflüssigkeit vollstän-
dig ablassen.
4. Reinigen:
Kühlsystem
Die Kühlsystem gründlich
mit Leitungswasser spülen.
5. Montieren:
Kupferscheibe
Kühlflüssigkeits-Ablaß-
schraube
T R..10 Nm (1,0 m · kg)
6. Befüllen:
Kühler
Motor
(bis zum vorgeschriebenen
Stand)
Empfohlenes Frost-
schutzmittel
Hochwertiges Frost-
schutzmittel auf Äthy-
lenglykolbasis mit
Korrosionsschutz-
Additiv für Alumi-
niummotoren
Mischungsverhältnis
Frostschutzmittel 1
Wasser 2
50%/50%
Kühlsystem-Fassungs-
vermögen
0,9 L
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon du
radiateur quand le moteur est chaud.
ATTENTION:
Prendre garde à ne pas verser de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, nettoyer à l’eau.
1. Mettre un récipient sous le
moteur.
2. Déposer:
Boulon de vidange de refroidis-
sement 1
3. Déposer:
Bouchon du radiateur
Vidanger complètement le
liquide de refroidissement.
4. Nettoyer:
Circuit de refroidissement
Bien rincer le circuit de refroi-
dissement avec de l’eau du
robinet.
5. Monter:
Rondelle en cuivre
Boulon de vidange de refroidis-
sement
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Remplir:
Radiateur
Moteur
Au niveau spécifié.
Liquide de refroidissement
recommandé:
Antigel à l’éthylène gly-
col de haute qualité con-
tenant un agent
anticorrosion pour
moteurs en aluminium
Taux du mélange liquide
de refroidissement 1/eau
(eau douce) 2:
50 %/50 %
Capacité de refroidisse-
ment:
0,9 L
(0,79 Imp qt, 0,95 US qt)
3 - 6
SOSTITUZIONE REFRIGERANTE
AVVERTENZA
Non rimuovere il tappo del radiatore a
motore caldo.
ATTENZIONE:
Fare attenzione a non far cadere refri-
gerante sulle superfici verniciate.
Eventualmente, lavarlo via con acqua.
1. Posizionare un contenitore sotto
al motore.
2. Rimuovere:
Bullone di scarico del refrige-
rante 1
3. Rimuovere:
Tappo del radiatore
Scaricare completamente il
refrigerante.
4. Pulire:
Sistema di raffreddamento
Lavare accuratamente il
sistema di raffreddamento con
acqua corrente pulita.
5. Installare:
Rondella di rame
Bullone di scarico del refrige-
rante
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Riempire:
Radiatore
Motore
Fino al livello specificato.
Refrigerante consigliato:
Antigelo glicole etile-
nico di elevata qualità
contenente un agente
anticorrosivo per motori
in alluminio
Rapporto di miscelazione
refrigerante 1 e acqua
(acqua dolce) 2:
50 %/50 %
Capacità refrigerante:
0,9 L
(0,79 Imp qt, 0,95 US qt)

3 - 7
INSP
ADJ

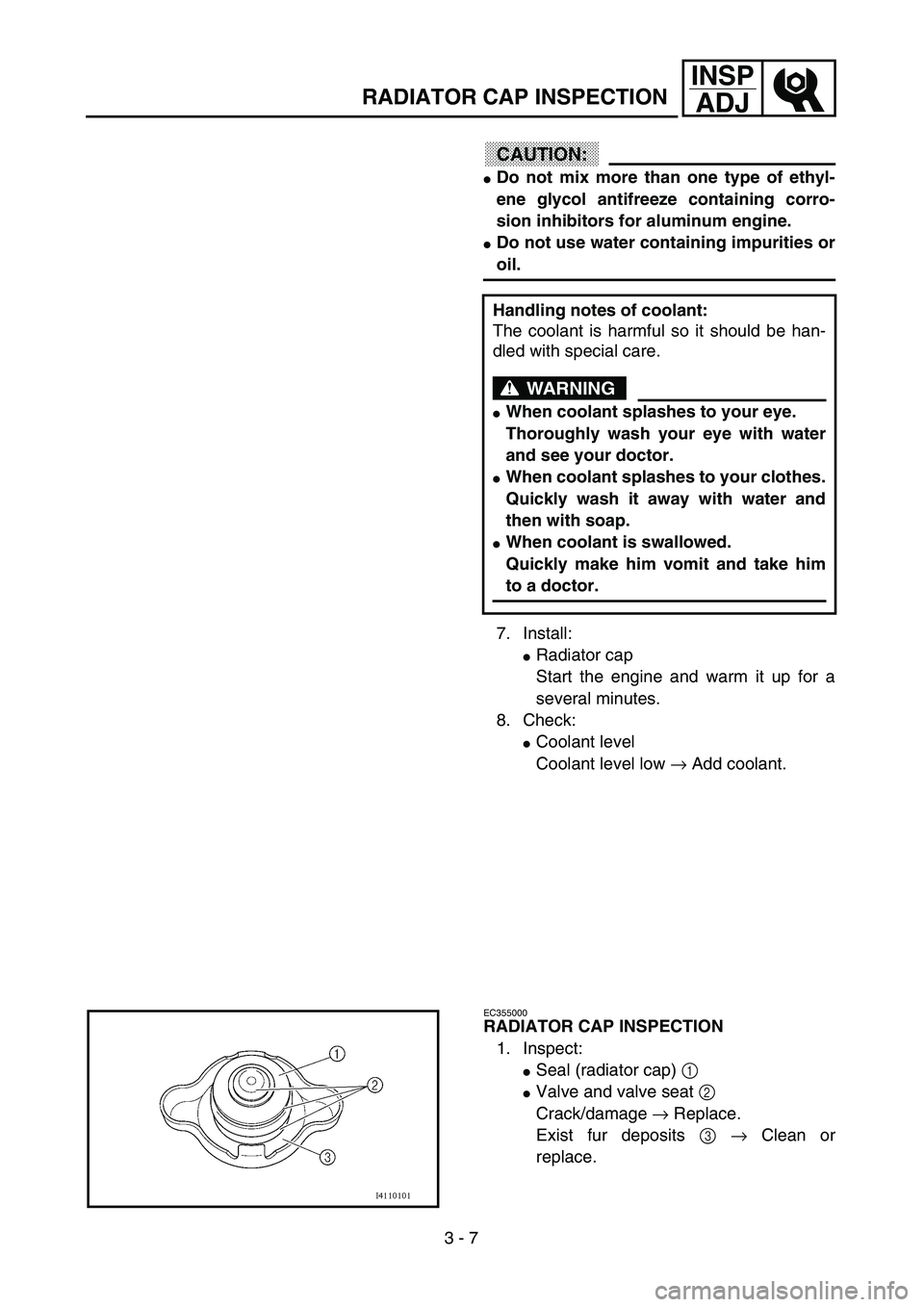

RADIATOR CAP INSPECTION
CAUTION:
Do not mix more than one type of ethyl-
ene glycol antifreeze containing corro-
sion inhibitors for aluminum engine.
Do not use water containing impurities or
oil.
7. Install:
Radiator cap
Start the engine and warm it up for a
several minutes.
8. Check:
Coolant level
Coolant level low → Add coolant. Handling notes of coolant:
The coolant is harmful so it should be han-
dled with special care.
WARNING
When coolant splashes to your eye.
Thoroughly wash your eye with water
and see your doctor.
When coolant splashes to your clothes.
Quickly wash it away with water and
then with soap.
When coolant is swallowed.
Quickly make him vomit and take him
to a doctor.
EC355000
RADIATOR CAP INSPECTION
1. Inspect:
Seal (radiator cap) 1
Valve and valve seat 2
Crack/damage → Replace.
Exist fur deposits 3 → Clean or
replace.

INSP
ADJ

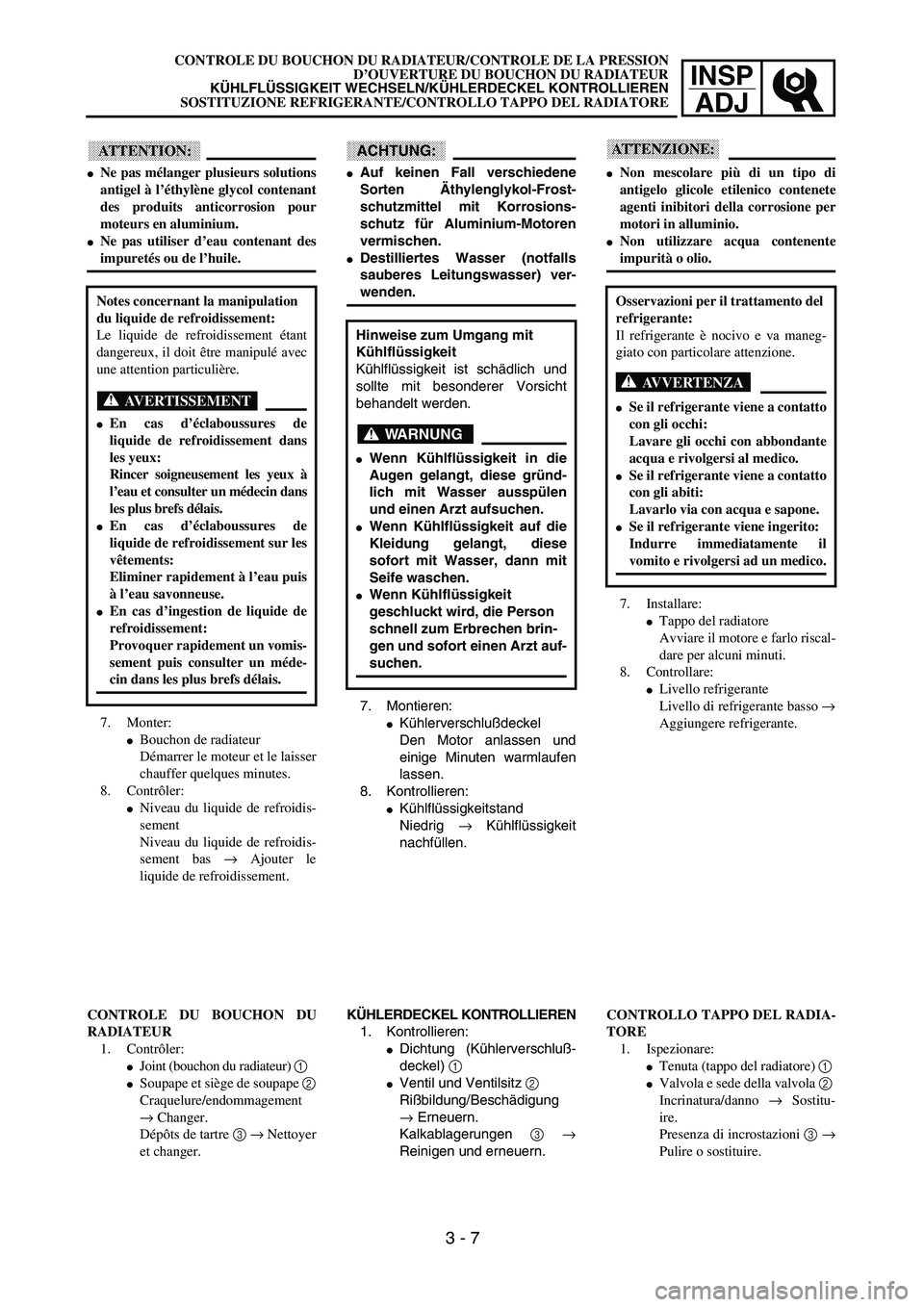

CONTROLE DU BOUCHON DU RADIATEUR/CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DU RADIATEUR
KÜHLFLÜSSIGKEIT WECHSELN/KÜHLERDECKEL KONTROLLIEREN
SOSTITUZIONE REFRIGERANTE/CONTROLLO TAPPO DEL RADIATORE
ACHTUNG:
Auf keinen Fall verschiedene
Sorten Äthylenglykol-Frost-
schutzmittel mit Korrosions-
schutz für Aluminium-Motoren
vermischen.
Destilliertes Wasser (notfalls
sauberes Leitungswasser) ver-
wenden.
7. Montieren:
Kühlerverschlußdeckel
Den Motor anlassen und
einige Minuten warmlaufen
lassen.
8. Kontrollieren:
Kühlflüssigkeitstand
Niedrig → Kühlflüssigkeit
nachfüllen. Hinweise zum Umgang mit
Kühlflüssigkeit
Kühlflüssigkeit ist schädlich und
sollte mit besonderer Vorsicht
behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die
Augen gelangt, diese gründ-
lich mit Wasser ausspülen
und einen Arzt aufsuchen.
Wenn Kühlflüssigkeit auf die
Kleidung gelangt, diese
sofort mit Wasser, dann mit
Seife waschen.
Wenn Kühlflüssigkeit
geschluckt wird, die Person
schnell zum Erbrechen brin-
gen und sofort einen Arzt auf-
suchen.
KÜHLERDECKEL KONTROLLIEREN
1. Kontrollieren:
Dichtung (Kühlerverschluß-
deckel) 1
Ventil und Ventilsitz 2
Rißbildung/Beschädigung
→ Erneuern.
Kalkablagerungen 3 →
Reinigen und erneuern.
ATTENTION:
Ne pas mélanger plusieurs solutions
antigel à l’éthylène glycol contenant
des produits anticorrosion pour
moteurs en aluminium.
Ne pas utiliser d’eau contenant des
impuretés ou de l’huile.
7. Monter:
Bouchon de radiateur
Démarrer le moteur et le laisser
chauffer quelques minutes.
8. Contrôler:
Niveau du liquide de refroidis-
sement
Niveau du liquide de refroidis-
sement bas → Ajouter le
liquide de refroidissement. Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas d’éclaboussures de
liquide de refroidissement dans
les yeux:
Rincer soigneusement les yeux à
l’eau et consulter un médecin dans
les plus brefs délais.
En cas d’éclaboussures de
liquide de refroidissement sur les
vêtements:
Eliminer rapidement à l’eau puis
à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement:
Provoquer rapidement un vomis-
sement puis consulter un méde-
cin dans les plus brefs délais.
CONTROLE DU BOUCHON DU
RADIATEUR
1. Contrôler:
Joint (bouchon du radiateur) 1
Soupape et siège de soupape 2
Craquelure/endommagement
→ Changer.
Dépôts de tartre 3 → Nettoyer
et changer.
3 - 7
ATTENZIONE:
Non mescolare più di un tipo di
antigelo glicole etilenico contenete
agenti inibitori della corrosione per
motori in alluminio.
Non utilizzare acqua contenente
impurità o olio.
7. Installare:
Tappo del radiatore
Avviare il motore e farlo riscal-
dare per alcuni minuti.
8. Controllare:
Livello refrigerante
Livello di refrigerante basso →
Aggiungere refrigerante. Osservazioni per il trattamento del
refrigerante:
Il refrigerante è nocivo e va maneg-
giato con particolare attenzione.
AVVERTENZA
Se il refrigerante viene a contatto
con gli occhi:
Lavare gli occhi con abbondante
acqua e rivolgersi al medico.
Se il refrigerante viene a contatto
con gli abiti:
Lavarlo via con acqua e sapone.
Se il refrigerante viene ingerito:
Indurre immediatamente il
vomito e rivolgersi ad un medico.
CONTROLLO TAPPO DEL RADIA-
TORE
1. Ispezionare:
Tenuta (tappo del radiatore) 1
Valvola e sede della valvola 2
Incrinatura/danno → Sostitu-
ire.
Presenza di incrostazioni 3 →
Pulire o sostituire.

3 - 8
INSP

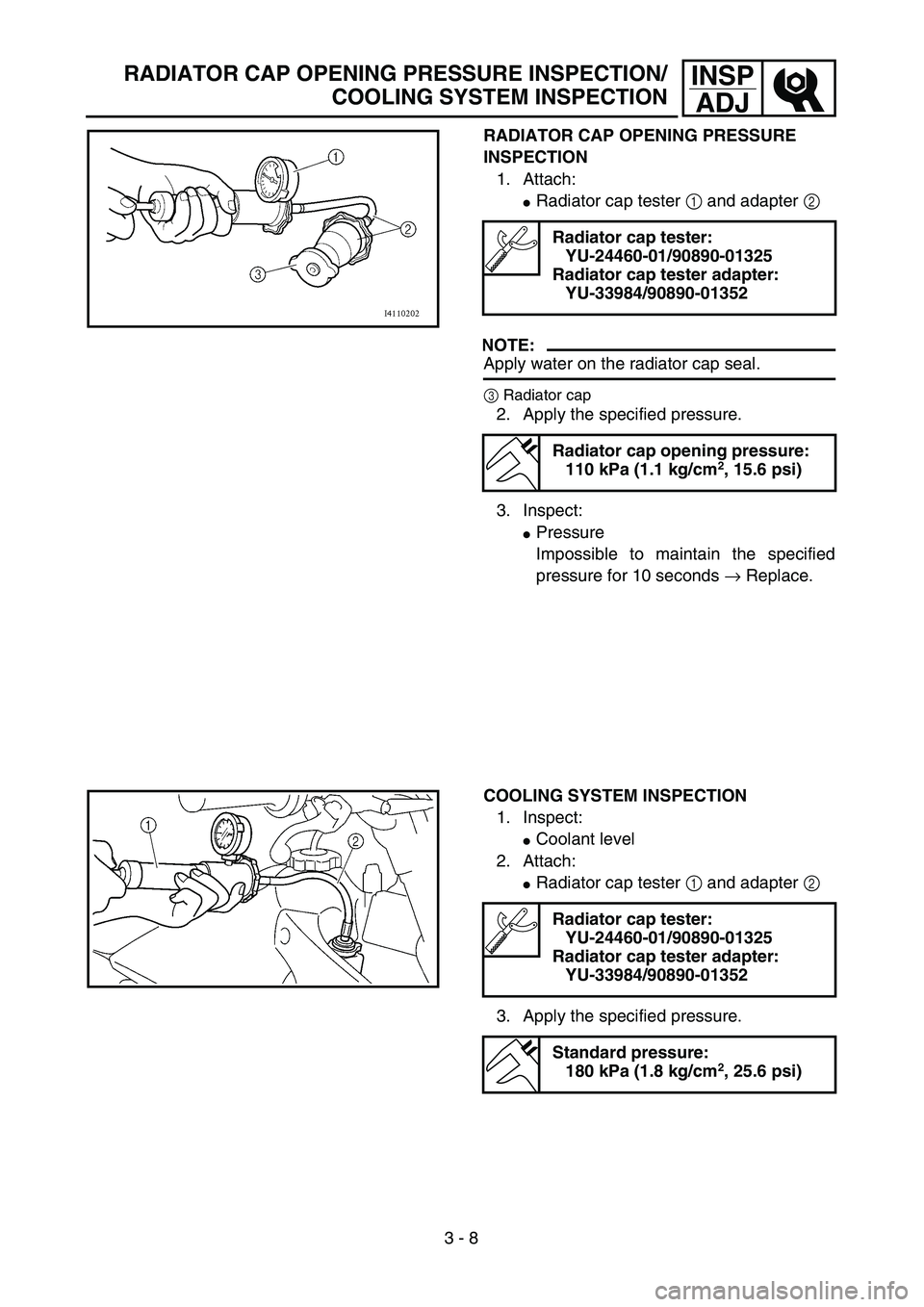

ADJRADIATOR CAP OPENING PRESSURE INSPECTION/
COOLING SYSTEM INSPECTION
RADIATOR CAP OPENING PRESSURE
INSPECTION
1. Attach:
Radiator cap tester 1 and adapter 2
NOTE:
Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
3. Inspect:
Pressure
Impossible to maintain the specified
pressure for 10 seconds → Replace.
Radiator cap tester:
YU-24460-01/90890-01325
Radiator cap tester adapter:
YU-33984/90890-01352
Radiator cap opening pressure:
110 kPa (1.1 kg/cm2, 15.6 psi)
COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester 1 and adapter 2
3. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/90890-01325
Radiator cap tester adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa (1.8 kg/cm2, 25.6 psi)

INSP
ADJ

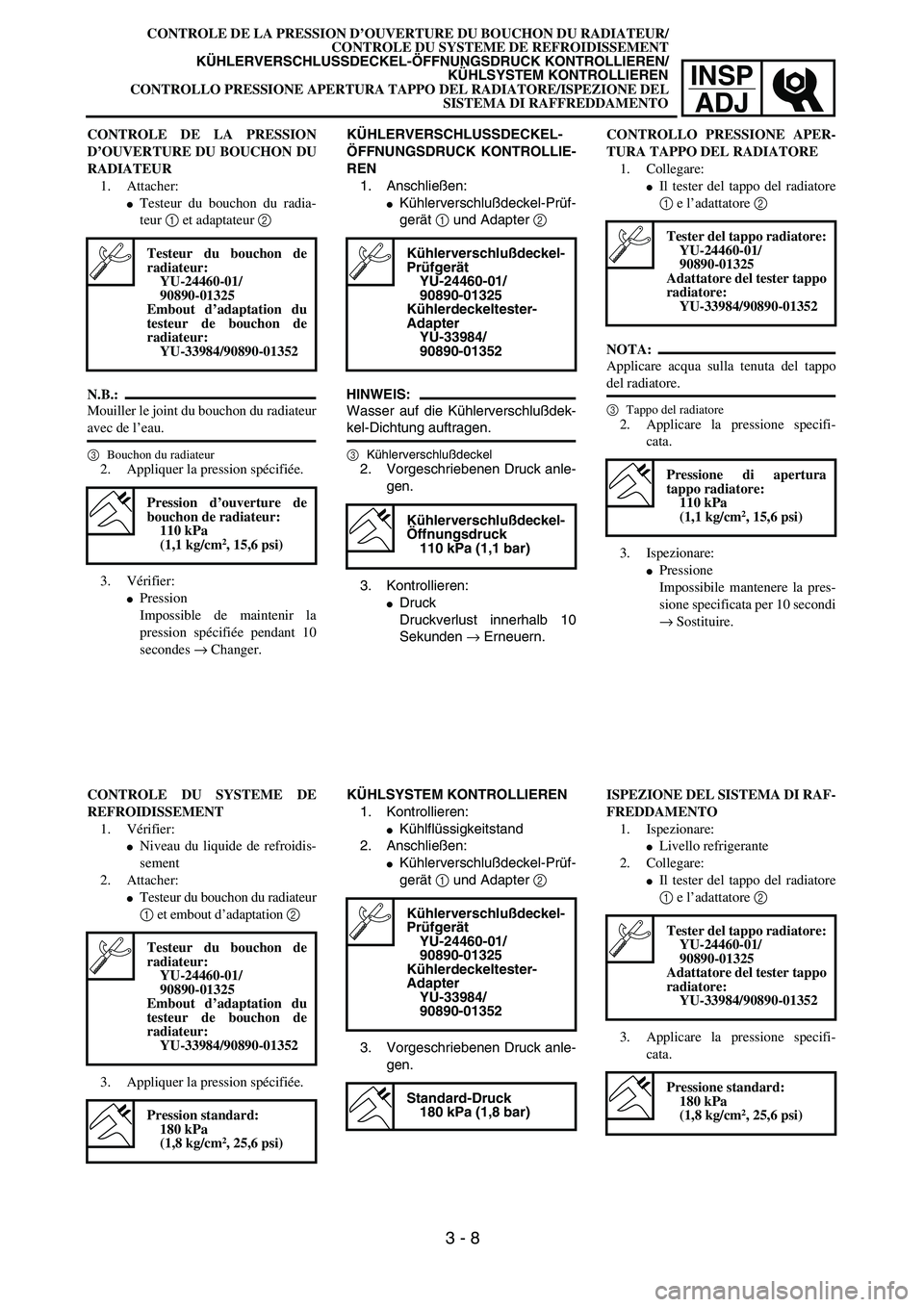

CONTROLE DE LA PRESSION D’OUVERTURE DU BOUCHON DU RADIATEUR/
CONTROLE DU SYSTEME DE REFROIDISSEMENT
KÜHLERVERSCHLUSSDECKEL-ÖFFNUNGSDRUCK KONTROLLIEREN/
KÜHLSYSTEM KONTROLLIEREN
CONTROLLO PRESSIONE APERTURA TAPPO DEL RADIATORE/ISPEZIONE DEL
SISTEMA DI RAFFREDDAMENTO
KÜHLERVERSCHLUSSDECKEL-
ÖFFNUNGSDRUCK KONTROLLIE-
REN
1. Anschließen:
Kühlerverschlußdeckel-Prüf-
gerät 1 und Adapter 2
HINWEIS:
Wasser auf die Kühlerverschlußdek-
kel-Dichtung auftragen.
3Kühlerverschlußdeckel2. Vorgeschriebenen Druck anle-
gen.
3. Kontrollieren:
Druck
Druckverlust innerhalb 10
Sekunden → Erneuern.
Kühlerverschlußdeckel-
Prüfgerät
YU-24460-01/
90890-01325
Kühlerdeckeltester-
Adapter
YU-33984/
90890-01352
Kühlerverschlußdeckel-
Öffnungsdruck
110 kPa (1,1 bar)
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitstand
2. Anschließen:
Kühlerverschlußdeckel-Prüf-
gerät 1 und Adapter 2
3. Vorgeschriebenen Druck anle-
gen.
Kühlerverschlußdeckel-
Prüfgerät
YU-24460-01/
90890-01325
Kühlerdeckeltester-
Adapter
YU-33984/
90890-01352
Standard-Druck
180 kPa (1,8 bar)
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DU
RADIATEUR
1. Attacher:
Testeur du bouchon du radia-
teur 1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon du radiateur
avec de l’eau.
3Bouchon du radiateur2. Appliquer la pression spécifiée.
3. Vérifier:
Pression
Impossible de maintenir la
pression spécifiée pendant 10
secondes → Changer.
Testeur du bouchon de
radiateur:
YU-24460-01/
90890-01325
Embout d’adaptation du
testeur de bouchon de
radiateur:
YU-33984/90890-01352
Pression d’ouverture de
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
CONTROLE DU SYSTEME DE
REFROIDISSEMENT
1. Vérifier:
Niveau du liquide de refroidis-
sement
2. Attacher:
Testeur du bouchon du radiateur
1 et embout d’adaptation 2
3. Appliquer la pression spécifiée.
Testeur du bouchon de
radiateur:
YU-24460-01/
90890-01325
Embout d’adaptation du
testeur de bouchon de
radiateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
3 - 8
CONTROLLO PRESSIONE APER-
TURA TAPPO DEL RADIATORE
1. Collegare:
Il tester del tappo del radiatore
1 e l’adattatore 2
NOTA:
Applicare acqua sulla tenuta del tappo
del radiatore.
3Tappo del radiatore2. Applicare la pressione specifi-
cata.
3. Ispezionare:
Pressione
Impossibile mantenere la pres-
sione specificata per 10 secondi
→ Sostituire.
Tester del tappo radiatore:
YU-24460-01/
90890-01325
Adattatore del tester tappo
radiatore:
YU-33984/90890-01352
Pressione di apertura
tappo radiatore:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
ISPEZIONE DEL SISTEMA DI RAF-
FREDDAMENTO
1. Ispezionare:
Livello refrigerante
2. Collegare:
Il tester del tappo del radiatore
1 e l’adattatore 2
3. Applicare la pressione specifi-
cata.
Tester del tappo radiatore:
YU-24460-01/
90890-01325
Adattatore del tester tappo
radiatore:
YU-33984/90890-01352
Pressione standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)

3 - 9
INSP
ADJ

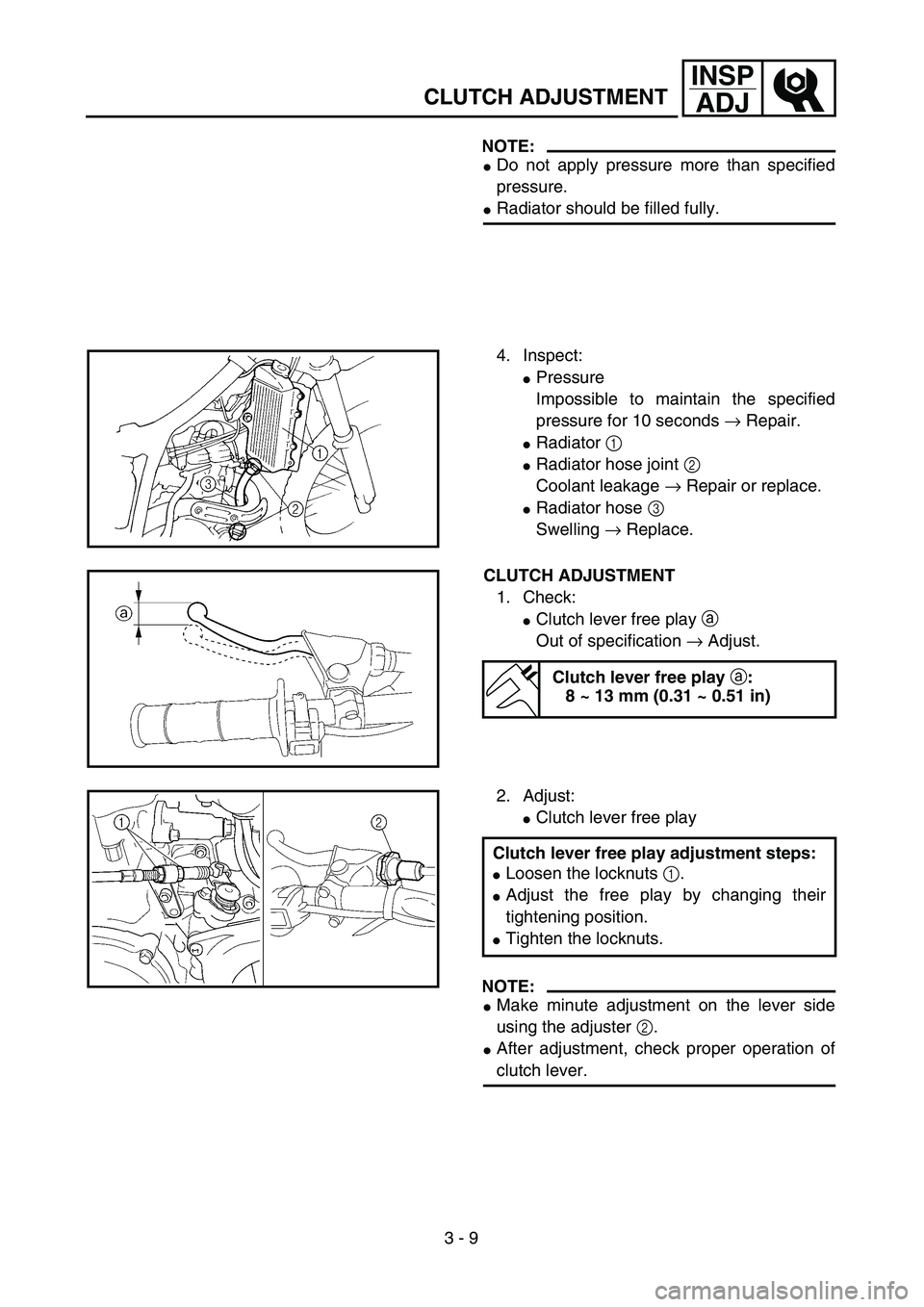

CLUTCH ADJUSTMENT
NOTE:
Do not apply pressure more than specified
pressure.
Radiator should be filled fully.
4. Inspect:
Pressure
Impossible to maintain the specified
pressure for 10 seconds → Repair.
Radiator 1
Radiator hose joint 2
Coolant leakage → Repair or replace.
Radiator hose 3
Swelling → Replace.
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play a
Out of specification → Adjust.
Clutch lever free play a:
8 ~ 13 mm (0.31 ~ 0.51 in)
2. Adjust:
Clutch lever free play
NOTE:
Make minute adjustment on the lever side
using the adjuster 2.
After adjustment, check proper operation of
clutch lever. Clutch lever free play adjustment steps:
Loosen the locknuts 1.
Adjust the free play by changing their
tightening position.
Tighten the locknuts.

INSP
ADJ

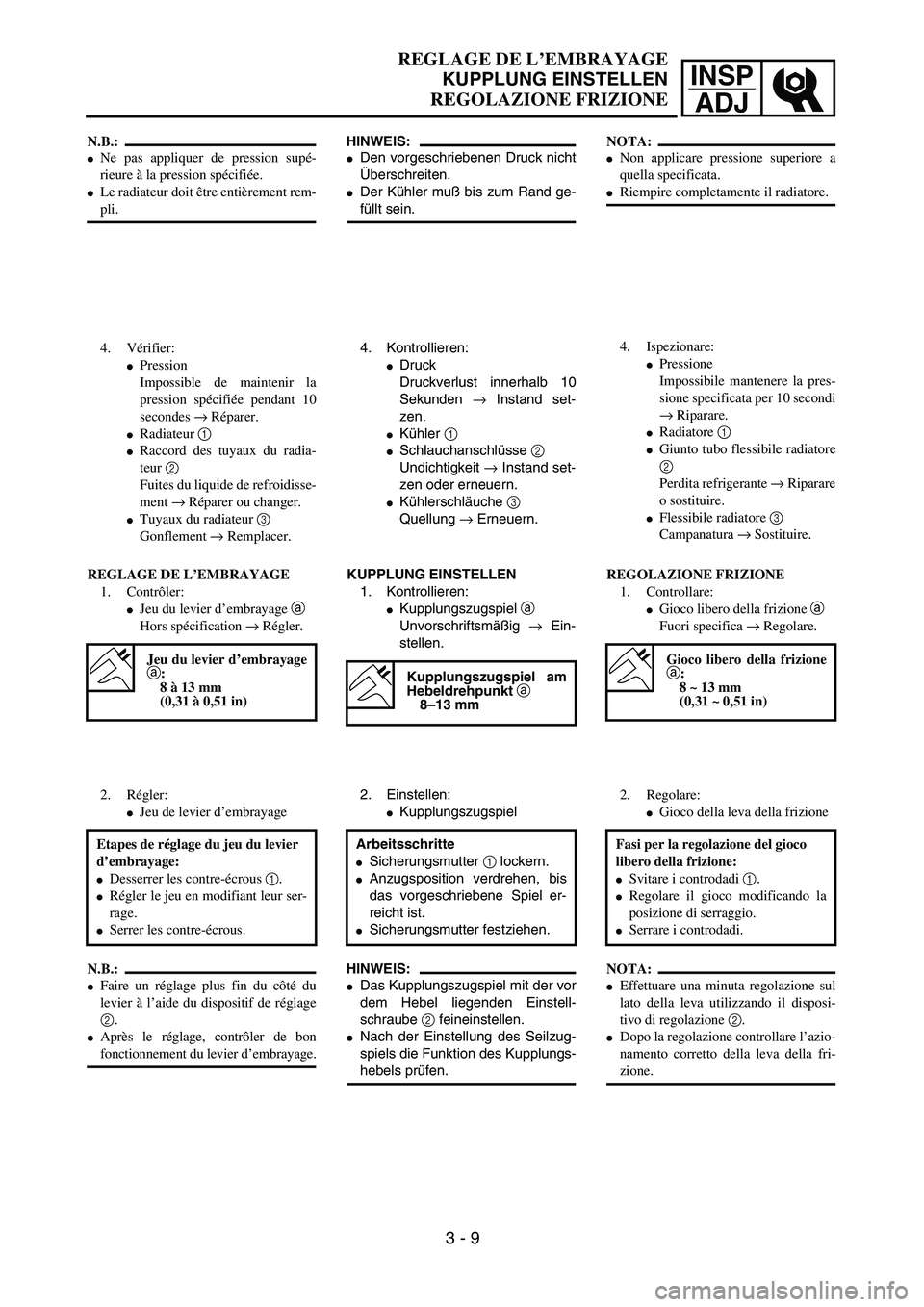

REGLAGE DE L’EMBRAYAGE
KUPPLUNG EINSTELLEN
REGOLAZIONE FRIZIONE
HINWEIS:
Den vorgeschriebenen Druck nicht
Überschreiten.
Der Kühler muß bis zum Rand ge-
füllt sein.
4. Kontrollieren:
Druck
Druckverlust innerhalb 10
Sekunden → Instand set-
zen.
Kühler 1
Schlauchanschlüsse 2
Undichtigkeit → Instand set-
zen oder erneuern.
Kühlerschläuche 3
Quellung → Erneuern.
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungszugspiel a
Unvorschriftsmäßig → Ein-
stellen.
Kupplungszugspiel am
Hebeldrehpunkt a
8–13 mm
2. Einstellen:
Kupplungszugspiel
HINWEIS:
Das Kupplungszugspiel mit der vor
dem Hebel liegenden Einstell-
schraube 2 feineinstellen.
Nach der Einstellung des Seilzug-
spiels die Funktion des Kupplungs-
hebels prüfen. Arbeitsschritte
Sicherungsmutter 1 lockern.
Anzugsposition verdrehen, bis
das vorgeschriebene Spiel er-
reicht ist.
Sicherungsmutter festziehen.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Vérifier:
Pression
Impossible de maintenir la
pression spécifiée pendant 10
secondes → Réparer.
Radiateur 1
Raccord des tuyaux du radia-
teur 2
Fuites du liquide de refroidisse-
ment → Réparer ou changer.
Tuyaux du radiateur 3
Gonflement → Remplacer.
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécification → Régler.
Jeu du levier d’embrayage
a:
8 à 13 mm
(0,31 à 0,51 in)
2. Régler:
Jeu de levier d’embrayage
N.B.:
Faire un réglage plus fin du côté du
levier à l’aide du dispositif de réglage
2.
Après le réglage, contrôler de bon
fonctionnement du levier d’embrayage. Etapes de réglage du jeu du levier
d’embrayage:
Desserrer les contre-écrous 1.
Régler le jeu en modifiant leur ser-
rage.
Serrer les contre-écrous.
3 - 9
NOTA:
Non applicare pressione superiore a
quella specificata.
Riempire completamente il radiatore.
4. Ispezionare:
Pressione
Impossibile mantenere la pres-
sione specificata per 10 secondi
→ Riparare.
Radiatore 1
Giunto tubo flessibile radiatore
2
Perdita refrigerante → Riparare
o sostituire.
Flessibile radiatore 3
Campanatura → Sostituire.
REGOLAZIONE FRIZIONE
1. Controllare:
Gioco libero della frizione a
Fuori specifica → Regolare.
Gioco libero della frizione
a:
8 ~ 13 mm
(0,31 ~ 0,51 in)
2. Regolare:
Gioco della leva della frizione
NOTA:
Effettuare una minuta regolazione sul
lato della leva utilizzando il disposi-
tivo di regolazione 2.
Dopo la regolazione controllare l’azio-
namento corretto della leva della fri-
zione. Fasi per la regolazione del gioco
libero della frizione:
Svitare i controdadi 1.
Regolare il gioco modificando la
posizione di serraggio.
Serrare i controdadi.

3 - 10
INSP

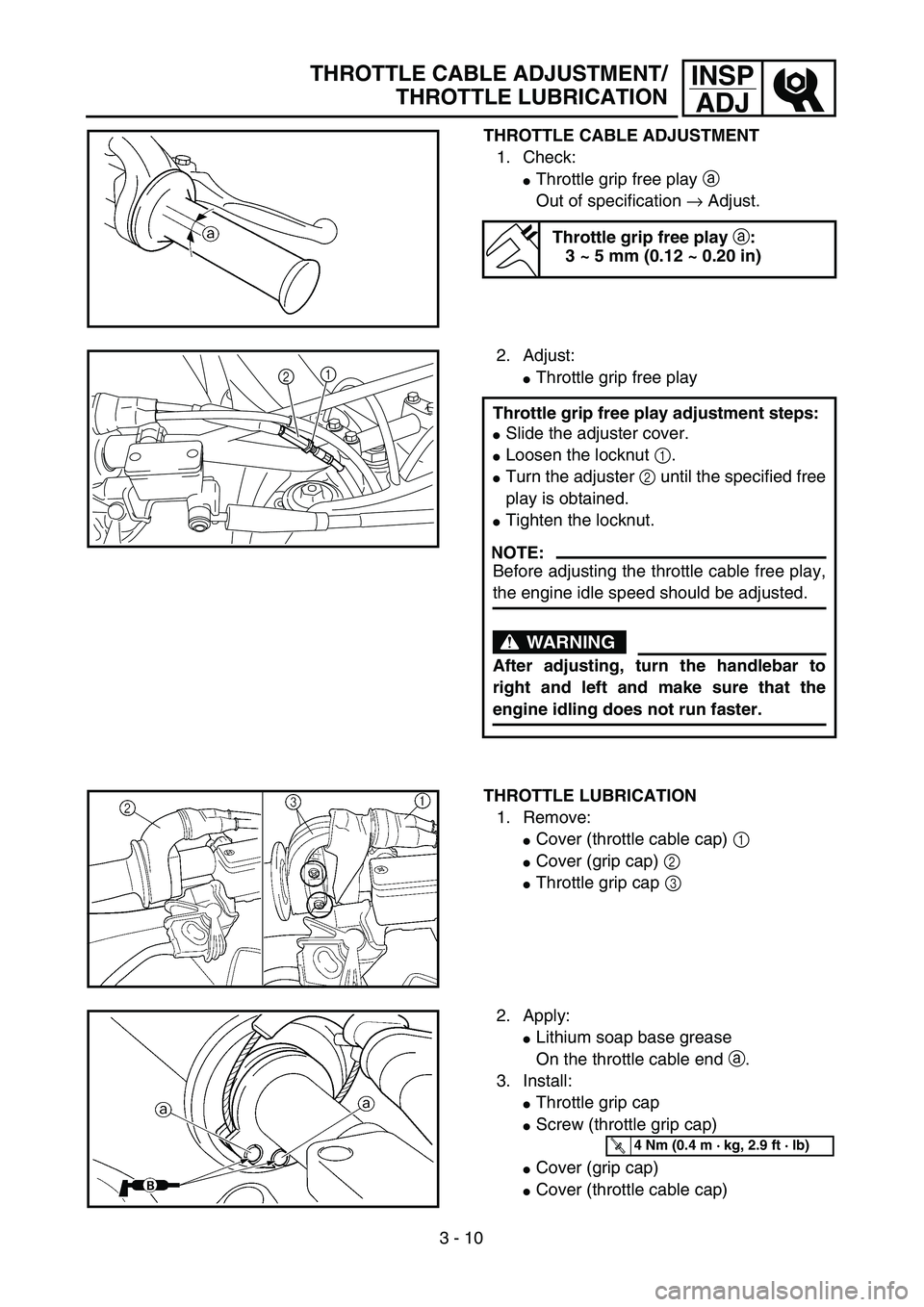

ADJTHROTTLE CABLE ADJUSTMENT/
THROTTLE LUBRICATION
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play a
Out of specification → Adjust.
Throttle grip free play a:
3 ~ 5 mm (0.12 ~ 0.20 in)
2. Adjust:
Throttle grip free play
Throttle grip free play adjustment steps:
Slide the adjuster cover.
Loosen the locknut 1.
Turn the adjuster 2 until the specified free
play is obtained.
Tighten the locknut.
NOTE:
Before adjusting the throttle cable free play,
the engine idle speed should be adjusted.
WARNING
After adjusting, turn the handlebar to
right and left and make sure that the
engine idling does not run faster.
21
THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap) 1
Cover (grip cap) 2
Throttle grip cap 3
2. Apply:
Lithium soap base grease
On the throttle cable end a.
3. Install:
Throttle grip cap
Screw (throttle grip cap)
Cover (grip cap)
Cover (throttle cable cap)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)

INSP
ADJ

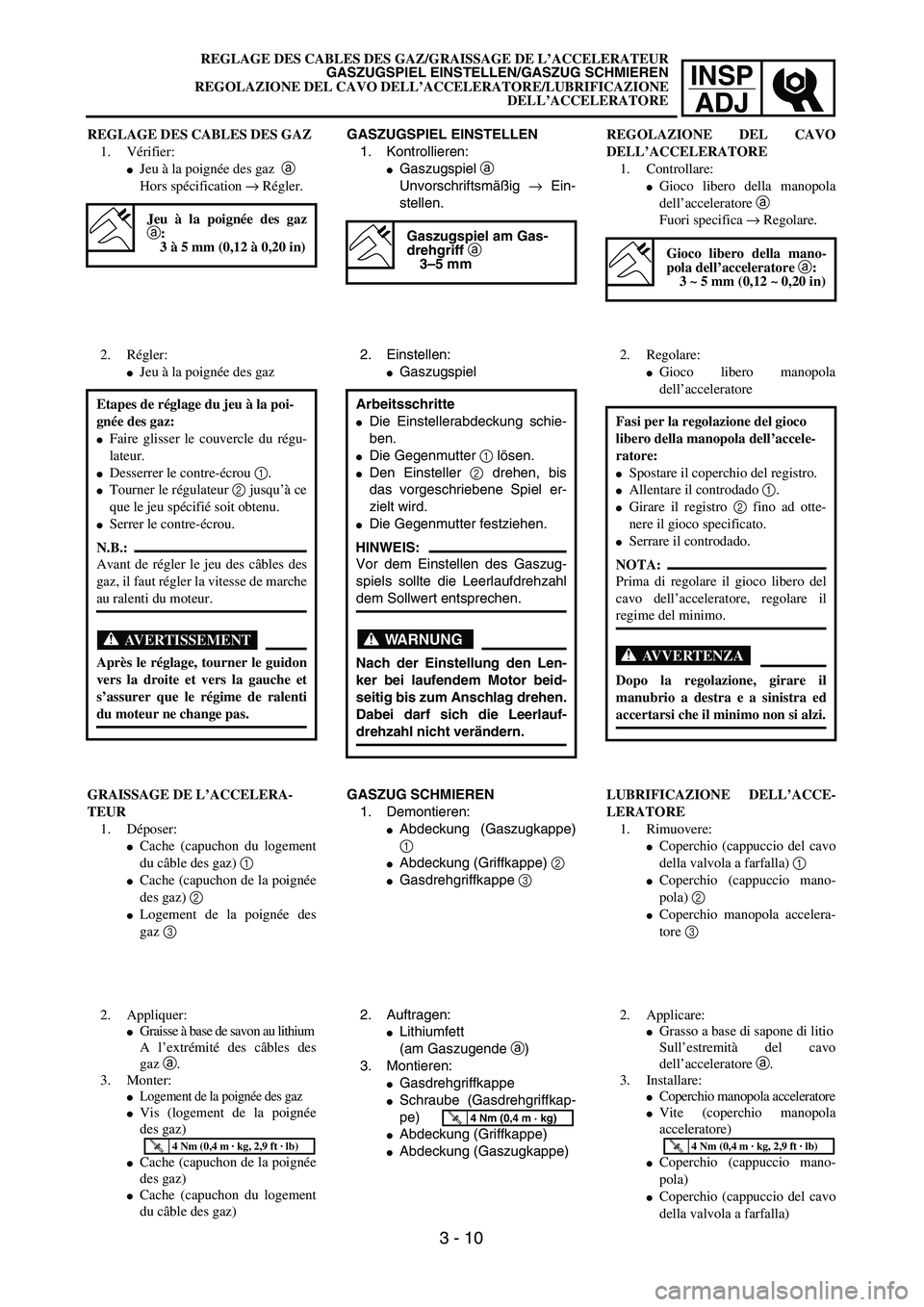

REGLAGE DES CABLES DES GAZ/GRAISSAGE DE L’ACCELERATEUR
GASZUGSPIEL EINSTELLEN/GASZUG SCHMIEREN
REGOLAZIONE DEL CAVO DELL’ACCELERATORE/LUBRIFICAZIONE
DELL’ACCELERATORE
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:
Gaszugspiel a
Unvorschriftsmäßig → Ein-
stellen.
Gaszugspiel am Gas-
drehgriff a
3–5 mm
2. Einstellen:
Gaszugspiel
Arbeitsschritte
Die Einstellerabdeckung schie-
ben.
Die Gegenmutter 1 lösen.
Den Einsteller 2 drehen, bis
das vorgeschriebene Spiel er-
zielt wird.
Die Gegenmutter festziehen.
HINWEIS:
Vor dem Einstellen des Gaszug-
spiels sollte die Leerlaufdrehzahl
dem Sollwert entsprechen.
WARNUNG
Nach der Einstellung den Len-
ker bei laufendem Motor beid-
seitig bis zum Anschlag drehen.
Dabei darf sich die Leerlauf-
drehzahl nicht verändern.
GASZUG SCHMIEREN
1. Demontieren:
Abdeckung (Gaszugkappe)
1
Abdeckung (Griffkappe) 2
Gasdrehgriffkappe 3
2. Auftragen:
Lithiumfett
(am Gaszugende a)
3. Montieren:
Gasdrehgriffkappe
Schraube (Gasdrehgriffkap-
pe)
Abdeckung (Griffkappe)
Abdeckung (Gaszugkappe)
T R..4 Nm (0,4 m · kg)
REGLAGE DES CABLES DES GAZ
1. Vérifier:
Jeu à la poignée des gaz a
Hors spécification → Régler.
Jeu à la poignée des gaz
a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu à la poignée des gaz
Etapes de réglage du jeu à la poi-
gnée des gaz:
Faire glisser le couvercle du régu-
lateur.
Desserrer le contre-écrou 1.
Tourner le régulateur 2 jusqu’à ce
que le jeu spécifié soit obtenu.
Serrer le contre-écrou.
N.B.:
Avant de régler le jeu des câbles des
gaz, il faut régler la vitesse de marche
au ralenti du moteur.
AVERTISSEMENT
Après le réglage, tourner le guidon
vers la droite et vers la gauche et
s’assurer que le régime de ralenti
du moteur ne change pas.
GRAISSAGE DE L’ACCELERA-
TEUR
1. Déposer:
Cache (capuchon du logement
du câble des gaz) 1
Cache (capuchon de la poignée
des gaz) 2
Logement de la poignée des
gaz 3
2. Appliquer:
Graisse à base de savon au lithium
A l’extrémité des câbles des
gaz a.
3. Monter:
Logement de la poignée des gaz
Vis (logement de la poignée
des gaz)
Cache (capuchon de la poignée
des gaz)
Cache (capuchon du logement
du câble des gaz)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
3 - 10
REGOLAZIONE DEL CAVO
DELL’ACCELERATORE
1. Controllare:
Gioco libero della manopola
dell’acceleratore a
Fuori specifica → Regolare.
Gioco libero della mano-
pola dell’acceleratore a:
3 ~ 5 mm (0,12 ~ 0,20 in)
2. Regolare:
Gioco libero manopola
dell’acceleratore
Fasi per la regolazione del gioco
libero della manopola dell’accele-
ratore:
Spostare il coperchio del registro.
Allentare il controdado 1.
Girare il registro 2 fino ad otte-
nere il gioco specificato.
Serrare il controdado.
NOTA:
Prima di regolare il gioco libero del
cavo dell’acceleratore, regolare il
regime del minimo.
AVVERTENZA
Dopo la regolazione, girare il
manubrio a destra e a sinistra ed
accertarsi che il minimo non si alzi.
LUBRIFICAZIONE DELL’ACCE-
LERATORE
1. Rimuovere:
Coperchio (cappuccio del cavo
della valvola a farfalla) 1
Coperchio (cappuccio mano-
pola) 2
Coperchio manopola accelera-
tore 3
2. Applicare:
Grasso a base di sapone di litio
Sull’estremità del cavo
dell’acceleratore a.
3. Installare:
Coperchio manopola acceleratore
Vite (coperchio manopola
acceleratore)
Coperchio (cappuccio mano-
pola)
Coperchio (cappuccio del cavo
della valvola a farfalla)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

3 - 11
INSP

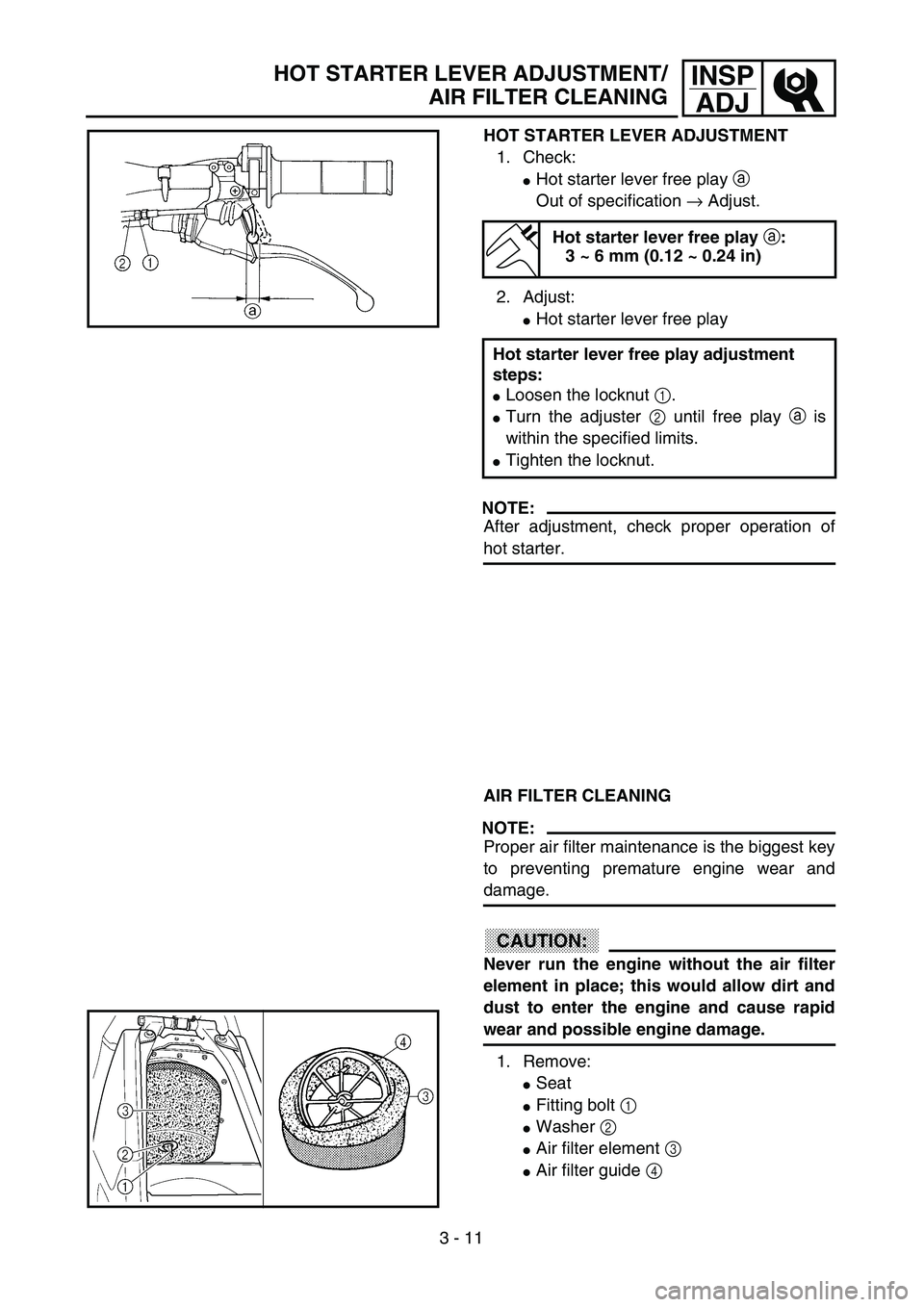

ADJHOT STARTER LEVER ADJUSTMENT/
AIR FILTER CLEANING
HOT STARTER LEVER ADJUSTMENT
1. Check:
Hot starter lever free play a
Out of specification → Adjust.
2. Adjust:
Hot starter lever free play
NOTE:
After adjustment, check proper operation of
hot starter.
Hot starter lever free play a:
3 ~ 6 mm (0.12 ~ 0.24 in)
Hot starter lever free play adjustment
steps:
Loosen the locknut 1.
Turn the adjuster 2 until free play a is
within the specified limits.
Tighten the locknut.
AIR FILTER CLEANING
NOTE:
Proper air filter maintenance is the biggest key
to preventing premature engine wear and
damage.
CAUTION:
Never run the engine without the air filter
element in place; this would allow dirt and
dust to enter the engine and cause rapid
wear and possible engine damage.
1. Remove:
Seat
Fitting bolt 1
Washer 2
Air filter element 3
Air filter guide 4
