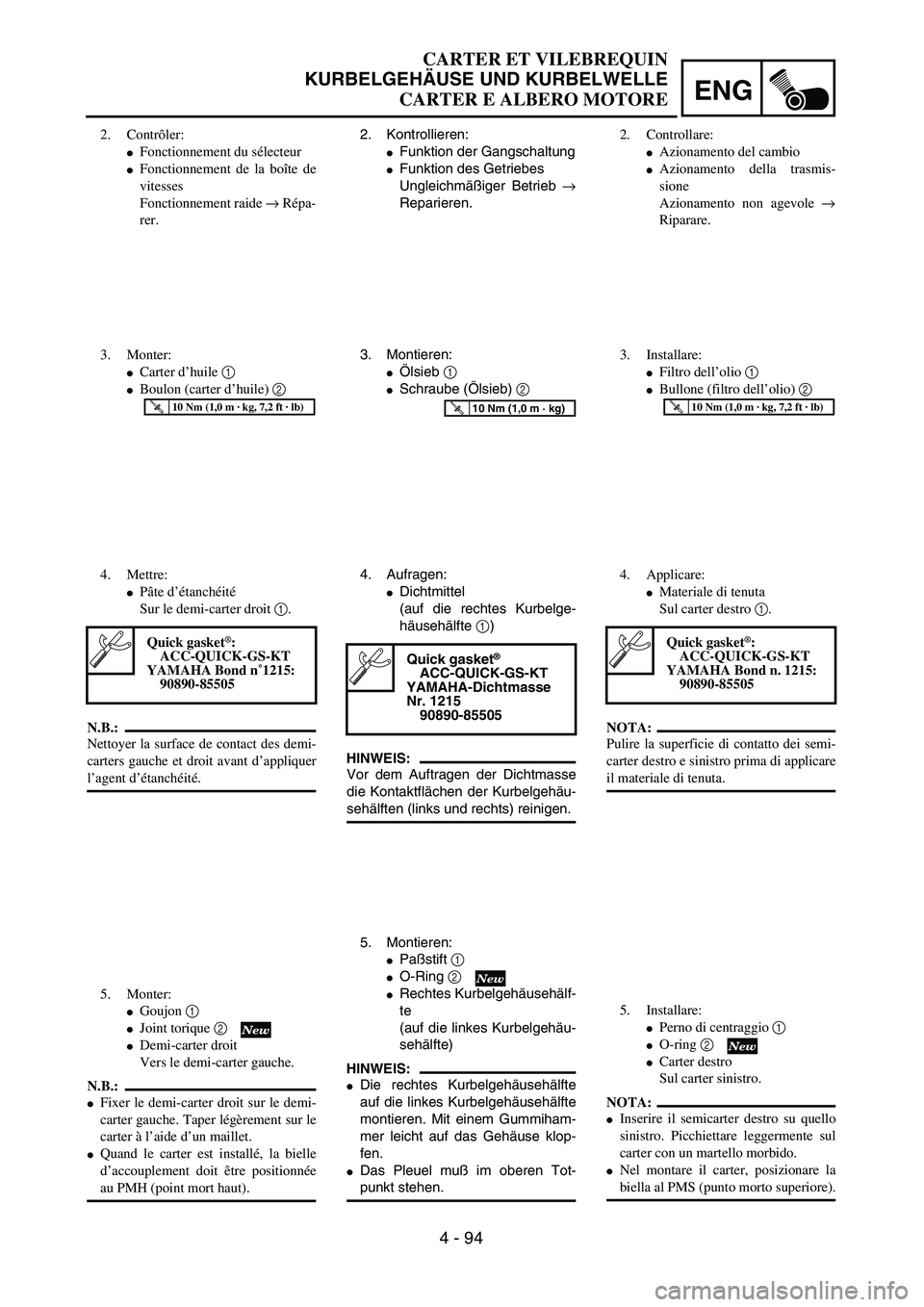

YAMAHA YZ250F 2003 Owners Manual

ENG
4 - 94
2. Kontrollieren:
Funktion der Gangschaltung
Funktion des Getriebes
Ungleichmäßiger Betrieb →
Reparieren.
3. Montieren:
Ölsieb 1
Schraube (Ölsieb) 2
T R..10 Nm (1,0 m · kg)
4. Aufragen:
Dichtmittel
(auf die rechtes Kurbelge-
häusehälfte 1)
HINWEIS:
Vor dem Auftragen der Dichtmasse
die Kontaktflächen der Kurbelgehäu-
sehälften (links und rechts) reinigen.
5. Montieren:
Paßstift 1
O-Ring 2
Rechtes Kurbelgehäusehälf-
te
(auf die linkes Kurbelgehäu-
sehälfte)
HINWEIS:
Die rechtes Kurbelgehäusehälfte
auf die linkes Kurbelgehäusehälfte
montieren. Mit einem Gummiham-
mer leicht auf das Gehäuse klop-
fen.
Das Pleuel muß im oberen Tot-
punkt stehen.
Quick gasket®
ACC-QUICK-GS-KT
YAMAHA-Dichtmasse
Nr. 1215
90890-85505
2. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de
vitesses
Fonctionnement raide → Répa-
rer.
3. Monter:
Carter d’huile 1
Boulon (carter d’huile) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Mettre:
Pâte d’étanchéité
Sur le demi-carter droit 1.
N.B.:
Nettoyer la surface de contact des demi-
carters gauche et droit avant d’appliquer
l’agent d’étanchéité.
5. Monter:
Goujon 1
Joint torique 2
Demi-carter droit
Vers le demi-carter gauche.
N.B.:
Fixer le demi-carter droit sur le demi-
carter gauche. Taper légèrement sur le
carter à l’aide d’un maillet.
Quand le carter est installé, la bielle
d’accouplement doit être positionnée
au PMH (point mort haut).
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond n˚1215:
90890-85505
2. Controllare:
Azionamento del cambio
Azionamento della trasmis-
sione
Azionamento non agevole →
Riparare.
3. Installare:
Filtro dell’olio 1
Bullone (filtro dell’olio) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Applicare:
Materiale di tenuta
Sul carter destro 1.
NOTA:
Pulire la superficie di contatto dei semi-
carter destro e sinistro prima di applicare
il materiale di tenuta.
5. Installare:
Perno di centraggio 1
O-ring 2
Carter destro
Sul carter sinistro.
NOTA:
Inserire il semicarter destro su quello
sinistro. Picchiettare leggermente sul
carter con un martello morbido.
Nel montare il carter, posizionare la
biella al PMS (punto morto superiore).
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond n. 1215:
90890-85505
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 95
ENGCRANKCASE AND CRANKSHAFT
6. Tighten:
Hose guide 1
Clutch cable holder 2
Bolt (crankcase) 3
NOTE:
Tighten the crankcase tightening bolts in
stage, using a crisscross pattern.
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
7. Install:
Oil delivery pipe 2 1
O-ring 2
Bolt (oil delivery pipe 2) 3
NOTE:
Apply the lithium soap base grease on the O-
rings.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
8. Install:
Timing chain 1
Timing chain guide (intake side) 2
Bolt (timing chain guide) 3
9. Remove:
Sealant
Forced out on the cylinder mating sur-
face.
10. Apply:
Engine oil
To the crank pin, bearing and oil deliv-
ery hole.
11. Check:
Crankshaft and transmission operation.
Unsmooth operation → Repair.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 95

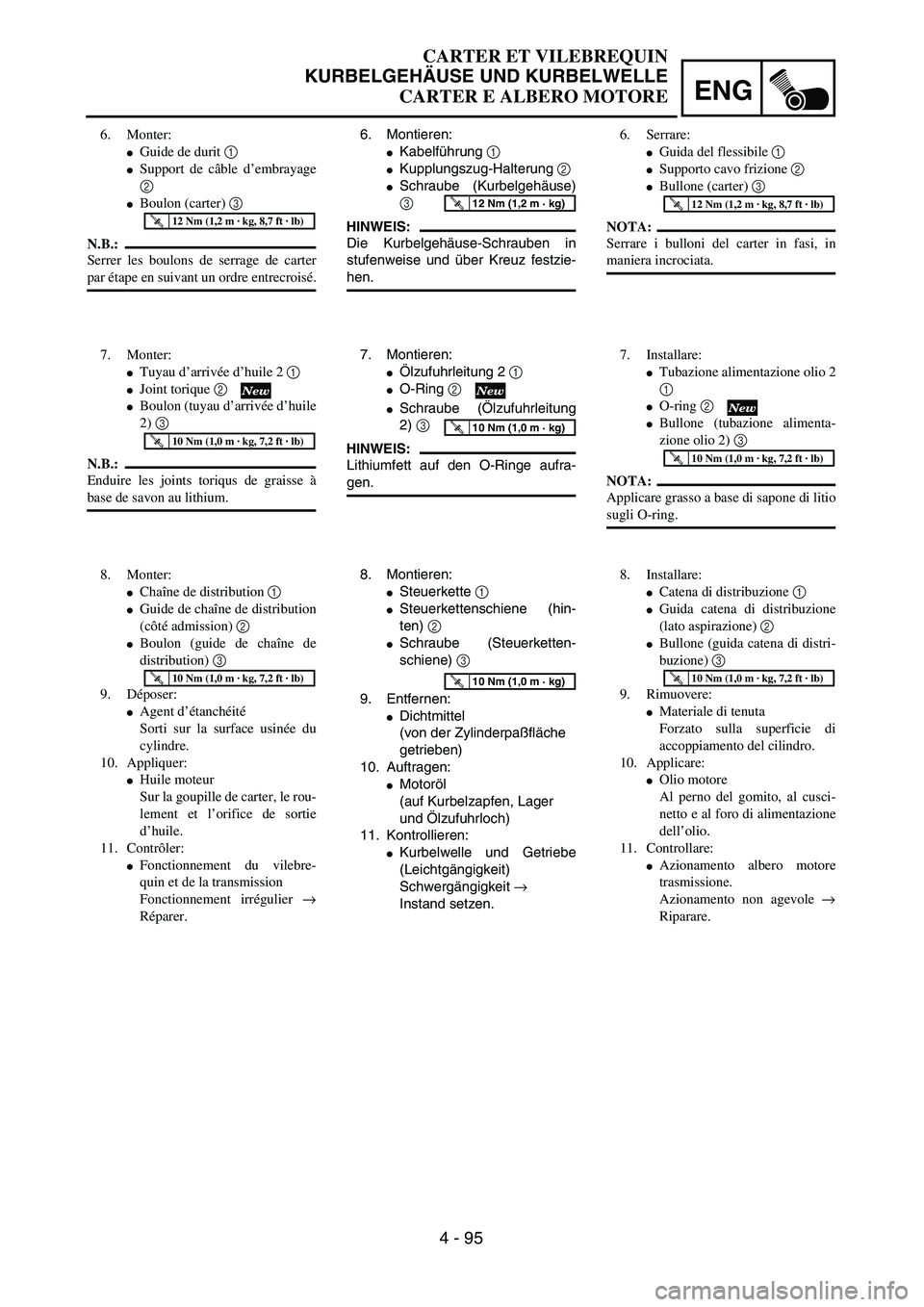

6. Montieren:
Kabelführung 1
Kupplungszug-Halterung 2
Schraube (Kurbelgehäuse)
3
HINWEIS:
Die Kurbelgehäuse-Schrauben in
stufenweise und über Kreuz festzie-
hen.
T R..12 Nm (1,2 m · kg)
7. Montieren:
Ölzufuhrleitung 2 1
O-Ring 2
Schraube (Ölzufuhrleitung
2) 3
HINWEIS:
Lithiumfett auf den O-Ringe aufra-
gen.
T R..10 Nm (1,0 m · kg)
8. Montieren:
Steuerkette 1
Steuerkettenschiene (hin-
ten) 2
Schraube (Steuerketten-
schiene) 3
9. Entfernen:
Dichtmittel
(von der Zylinderpaßfläche
getrieben)
10. Auftragen:
Motoröl
(auf Kurbelzapfen, Lager
und Ölzufuhrloch)
11. Kontrollieren:
Kurbelwelle und Getriebe
(Leichtgängigkeit)
Schwergängigkeit →
Instand setzen.
T R..10 Nm (1,0 m · kg)
6. Monter:
Guide de durit 1
Support de câble d’embrayage
2
Boulon (carter) 3
N.B.:
Serrer les boulons de serrage de carter
par étape en suivant un ordre entrecroisé.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
7. Monter:
Tuyau d’arrivée d’huile 2 1
Joint torique 2
Boulon (tuyau d’arrivée d’huile
2) 3
N.B.:
Enduire les joints toriqus de graisse à
base de savon au lithium.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
8. Monter:
Chaîne de distribution 1
Guide de chaîne de distribution
(côté admission) 2
Boulon (guide de chaîne de
distribution) 3
9. Déposer:
Agent d’étanchéité
Sorti sur la surface usinée du
cylindre.
10. Appliquer:
Huile moteur
Sur la goupille de carter, le rou-
lement et l’orifice de sortie
d’huile.
11. Contrôler:
Fonctionnement du vilebre-
quin et de la transmission
Fonctionnement irrégulier →
Réparer.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Serrare:
Guida del flessibile 1
Supporto cavo frizione 2
Bullone (carter) 3
NOTA:
Serrare i bulloni del carter in fasi, in
maniera incrociata.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
7. Installare:
Tubazione alimentazione olio 2
1
O-ring 2
Bullone (tubazione alimenta-
zione olio 2) 3
NOTA:
Applicare grasso a base di sapone di litio
sugli O-ring.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
8. Installare:
Catena di distribuzione 1
Guida catena di distribuzione
(lato aspirazione) 2
Bullone (guida catena di distri-
buzione) 3
9. Rimuovere:
Materiale di tenuta
Forzato sulla superficie di
accoppiamento del cilindro.
10. Applicare:
Olio motore
Al perno del gomito, al cusci-
netto e al foro di alimentazione
dell’olio.
11. Controllare:
Azionamento albero motore
trasmissione.
Azionamento non agevole →
Riparare.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 96

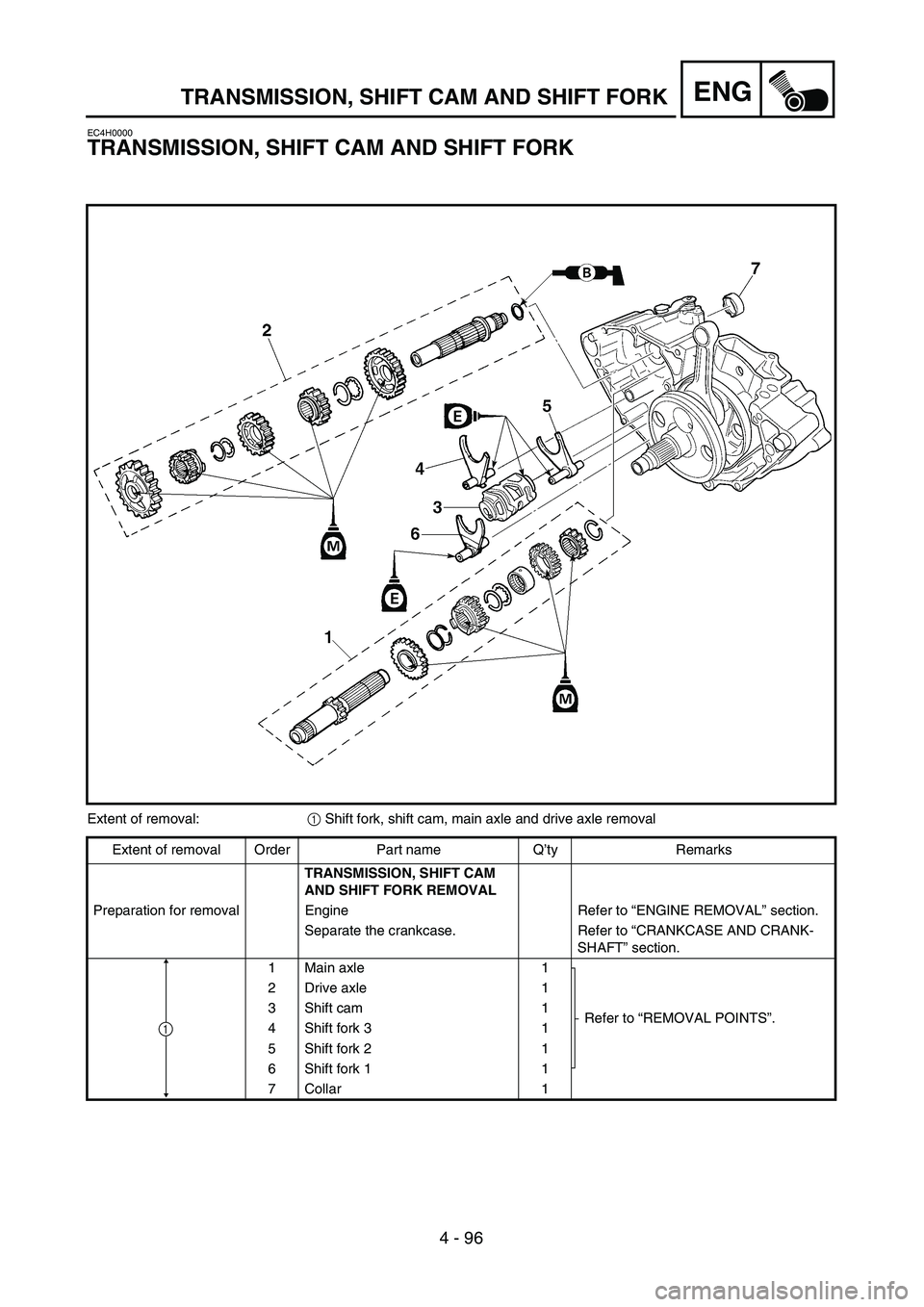

ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H0000
TRANSMISSION, SHIFT CAM AND SHIFT FORK
Extent of removal:1 Shift fork, shift cam, main axle and drive axle removal
Extent of removal Order Part name Q’ty Remarks
TRANSMISSION, SHIFT CAM
AND SHIFT FORK REMOVAL
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Separate the crankcase. Refer to “CRANKCASE AND CRANK-
SHAFT” section.
1 Main axle 1
Refer to “REMOVAL POINTS”. 2 Drive axle 1
3 Shift cam 1
4 Shift fork 3 1
5 Shift fork 2 1
6 Shift fork 1 1
7 Collar 1
1

4 - 96
ENG

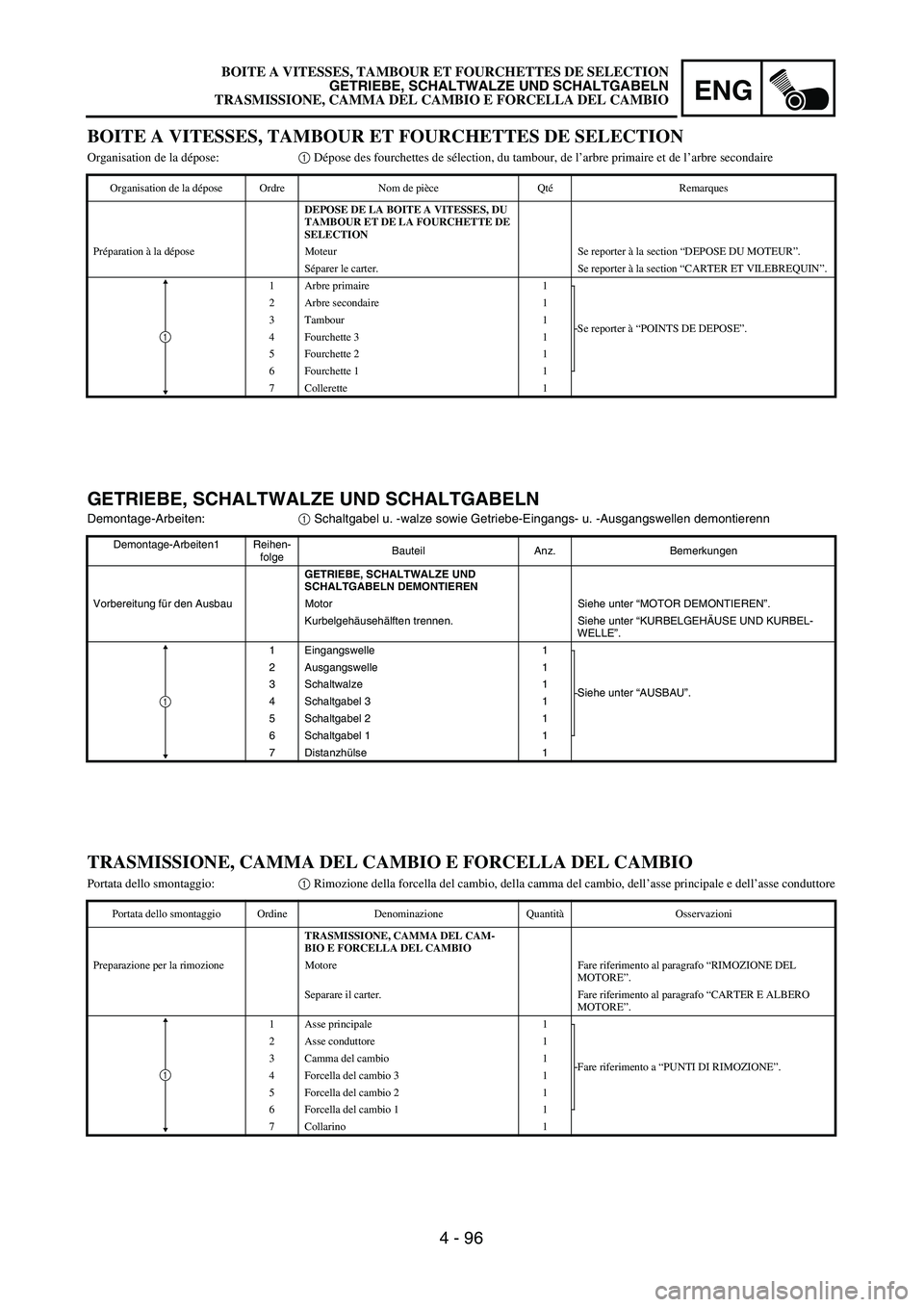

BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
Demontage-Arbeiten:1 Schaltgabel u. -walze sowie Getriebe-Eingangs- u. -Ausgangswellen demontierenn
Demontage-Arbeiten1 Reihen-
folgeBauteil Anz. Bemerkungen
GETRIEBE, SCHALTWALZE UND
SCHALTGABELN DEMONTIEREN
Vorbereitung für den Ausbau Motor Siehe unter “MOTOR DEMONTIEREN”.
Kurbelgehäusehälften trennen. Siehe unter “KURBELGEHÄUSE UND KURBEL-
WELLE”.
1 Eingangswelle 1
Siehe unter “AUSBAU”. 2 Ausgangswelle 1
3 Schaltwalze 1
4 Schaltgabel 3 1
5 Schaltgabel 2 1
6 Schaltgabel 1 1
7 Distanzhülse 1
1
BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
Organisation de la dépose:1 Dépose des fourchettes de sélection, du tambour, de l’arbre primaire et de l’arbre secondaire
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA BOITE A VITESSES, DU
TAMBOUR ET DE LA FOURCHETTE DE
SELECTION
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU MOTEUR”.
Séparer le carter. Se reporter à la section “CARTER ET VILEBREQUIN”.
1 Arbre primaire 1
Se reporter à “POINTS DE DEPOSE”. 2 Arbre secondaire 1
3 Tambour 1
4 Fourchette 3 1
5 Fourchette 2 1
6 Fourchette 1 1
7 Collerette 1
1
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
Portata dello smontaggio:1 Rimozione della forcella del cambio, della camma del cambio, dell’asse principale e dell’asse conduttore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
TRASMISSIONE, CAMMA DEL CAM-
BIO E FORCELLA DEL CAMBIO
Preparazione per la rimozione Motore Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
Separare il carter. Fare riferimento al paragrafo “CARTER E ALBERO
MOTORE”.
1 Asse principale 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 2 Asse conduttore 1
3 Camma del cambio 1
4 Forcella del cambio 3 1
5 Forcella del cambio 2 1
6 Forcella del cambio 1 1
7 Collarino 1
1

4 - 97

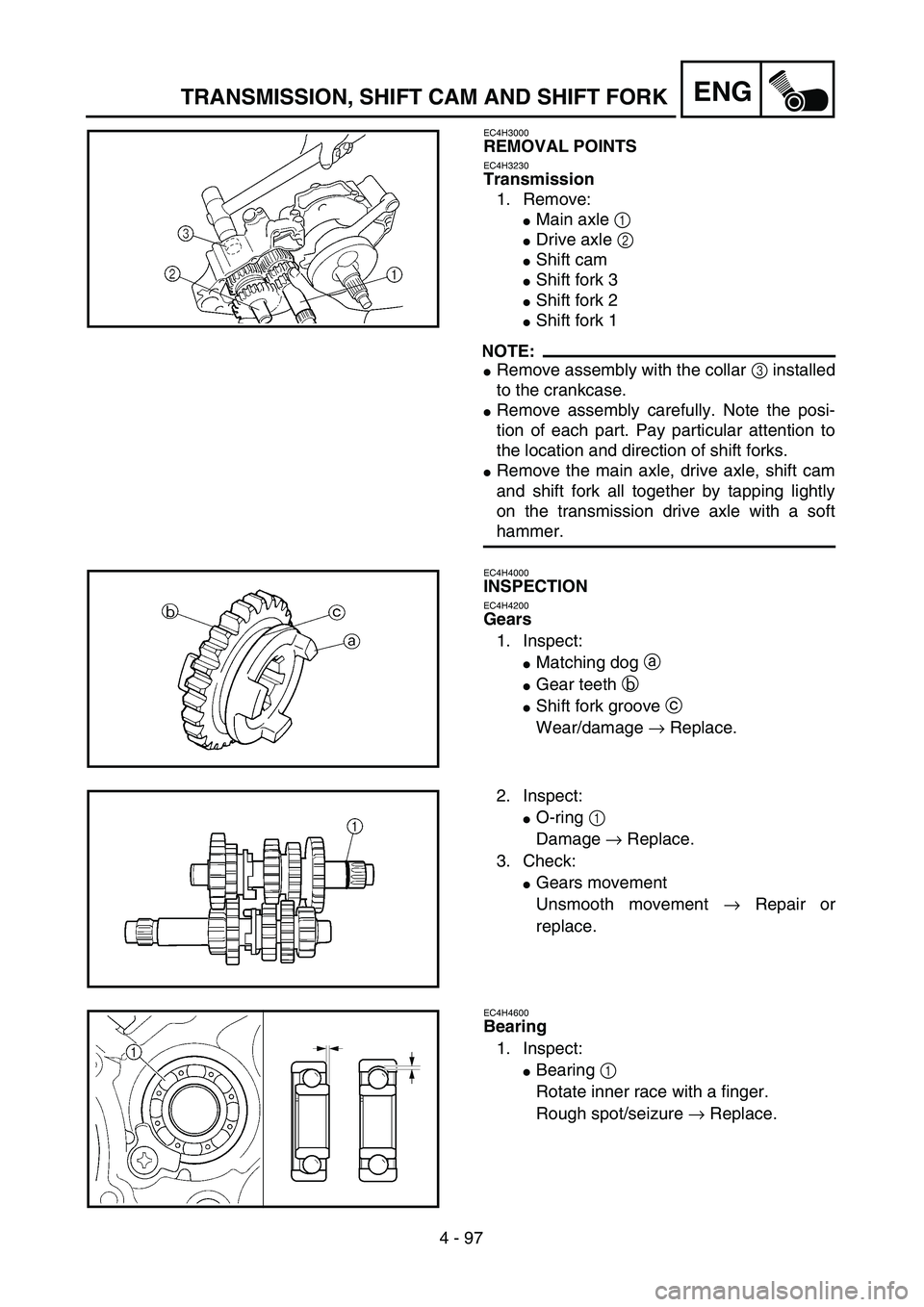

ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H3000
REMOVAL POINTS
EC4H3230
Transmission
1. Remove:
Main axle 1
Drive axle 2
Shift cam
Shift fork 3
Shift fork 2
Shift fork 1
NOTE:
Remove assembly with the collar 3 installed
to the crankcase.
Remove assembly carefully. Note the posi-
tion of each part. Pay particular attention to
the location and direction of shift forks.
Remove the main axle, drive axle, shift cam
and shift fork all together by tapping lightly
on the transmission drive axle with a soft
hammer.
EC4H4000
INSPECTION
EC4H4200
Gears
1. Inspect:
Matching dog a
Gear teeth b
Shift fork groove c
Wear/damage → Replace.
2. Inspect:
O-ring 1
Damage → Replace.
3. Check:
Gears movement
Unsmooth movement → Repair or
replace.
EC4H4600
Bearing
1. Inspect:
Bearing 1
Rotate inner race with a finger.
Rough spot/seizure → Replace.

ENG
4 - 97

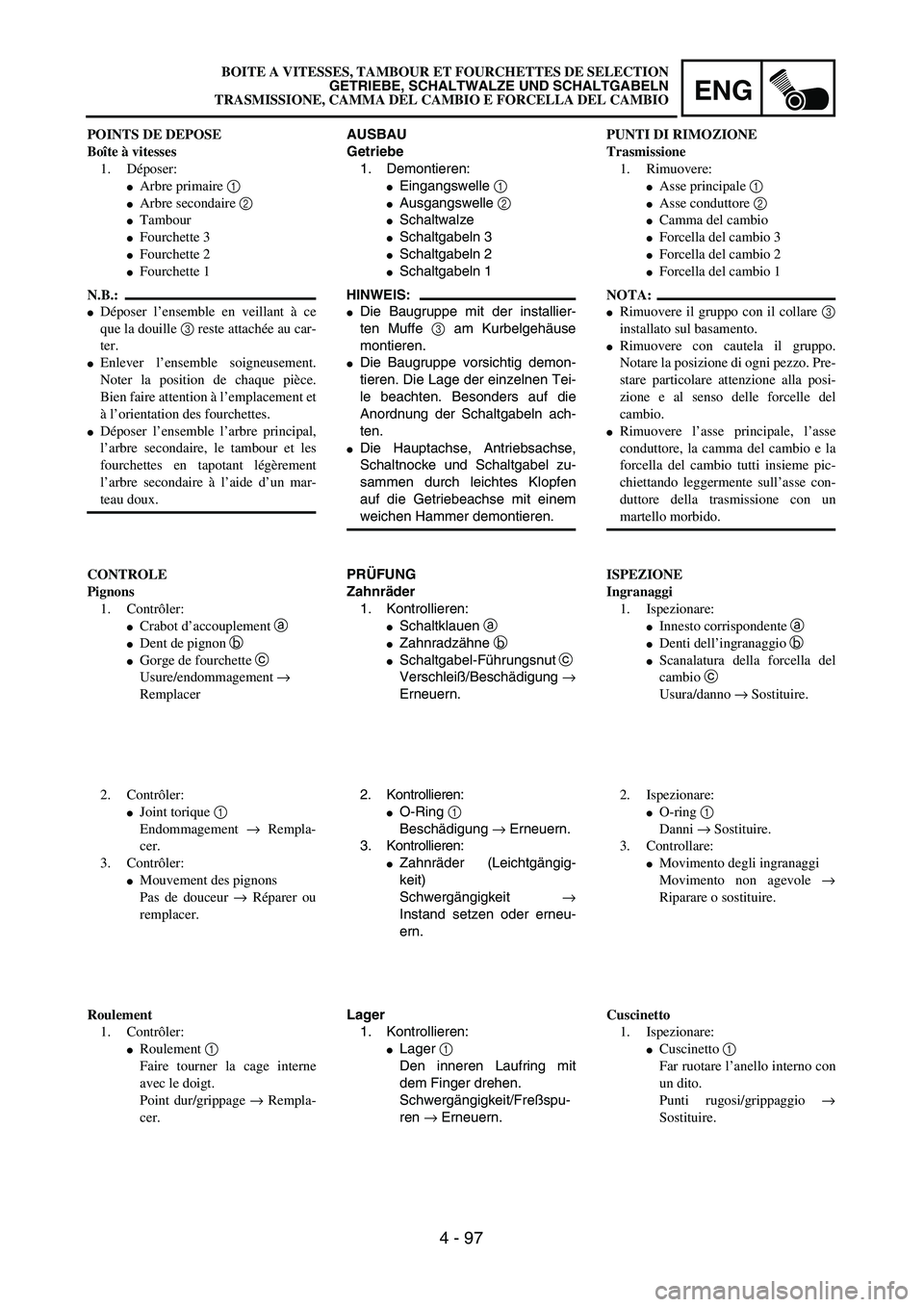

AUSBAU
Getriebe
1. Demontieren:
Eingangswelle 1
Ausgangswelle 2
Schaltwalze
Schaltgabeln 3
Schaltgabeln 2
Schaltgabeln 1
HINWEIS:
Die Baugruppe mit der installier-
ten Muffe 3 am Kurbelgehäuse
montieren.
Die Baugruppe vorsichtig demon-
tieren. Die Lage der einzelnen Tei-
le beachten. Besonders auf die
Anordnung der Schaltgabeln ach-
ten.
Die Hauptachse, Antriebsachse,
Schaltnocke und Schaltgabel zu-
sammen durch leichtes Klopfen
auf die Getriebeachse mit einem
weichen Hammer demontieren.
PRÜFUNG
Zahnräder
1. Kontrollieren:
Schaltklauen a
Zahnradzähne b
Schaltgabel-Führungsnut c
Verschleiß/Beschädigung →
Erneuern.
2. Kontrollieren:
O-Ring 1
Beschädigung → Erneuern.
3. Kontrollieren:
Zahnräder (Leichtgängig-
keit)
Schwergängigkeit →
Instand setzen oder erneu-
ern.
Lager
1. Kontrollieren:
Lager 1
Den inneren Laufring mit
dem Finger drehen.
Schwergängigkeit/Freßspu-
ren → Erneuern. POINTS DE DEPOSE
Boîte à vitesses
1. Déposer:
Arbre primaire 1
Arbre secondaire 2
Tambour
Fourchette 3
Fourchette 2
Fourchette 1
N.B.:
Déposer l’ensemble en veillant à ce
que la douille 3 reste attachée au car-
ter.
Enlever l’ensemble soigneusement.
Noter la position de chaque pièce.
Bien faire attention à l’emplacement et
à l’orientation des fourchettes.
Déposer l’ensemble l’arbre principal,
l’arbre secondaire, le tambour et les
fourchettes en tapotant légèrement
l’arbre secondaire à l’aide d’un mar-
teau doux.
CONTROLE
Pignons
1. Contrôler:
Crabot d’accouplement a
Dent de pignon b
Gorge de fourchette c
Usure/endommagement →
Remplacer
2. Contrôler:
Joint torique 1
Endommagement → Rempla-
cer.
3. Contrôler:
Mouvement des pignons
Pas de douceur → Réparer ou
remplacer.
Roulement
1. Contrôler:
Roulement 1
Faire tourner la cage interne
avec le doigt.
Point dur/grippage → Rempla-
cer.PUNTI DI RIMOZIONE
Trasmissione
1. Rimuovere:
Asse principale 1
Asse conduttore 2
Camma del cambio
Forcella del cambio 3
Forcella del cambio 2
Forcella del cambio 1
NOTA:
Rimuovere il gruppo con il collare 3
installato sul basamento.
Rimuovere con cautela il gruppo.
Notare la posizione di ogni pezzo. Pre-
stare particolare attenzione alla posi-
zione e al senso delle forcelle del
cambio.
Rimuovere l’asse principale, l’asse
conduttore, la camma del cambio e la
forcella del cambio tutti insieme pic-
chiettando leggermente sull’asse con-
duttore della trasmissione con un
martello morbido.
ISPEZIONE
Ingranaggi
1. Ispezionare:
Innesto corrispondente a
Denti dell’ingranaggio b
Scanalatura della forcella del
cambio c
Usura/danno → Sostituire.
2. Ispezionare:
O-ring 1
Danni → Sostituire.
3. Controllare:
Movimento degli ingranaggi
Movimento non agevole →
Riparare o sostituire.
Cuscinetto
1. Ispezionare:
Cuscinetto 1
Far ruotare l’anello interno con
un dito.
Punti rugosi/grippaggio →
Sostituire. BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO

4 - 98

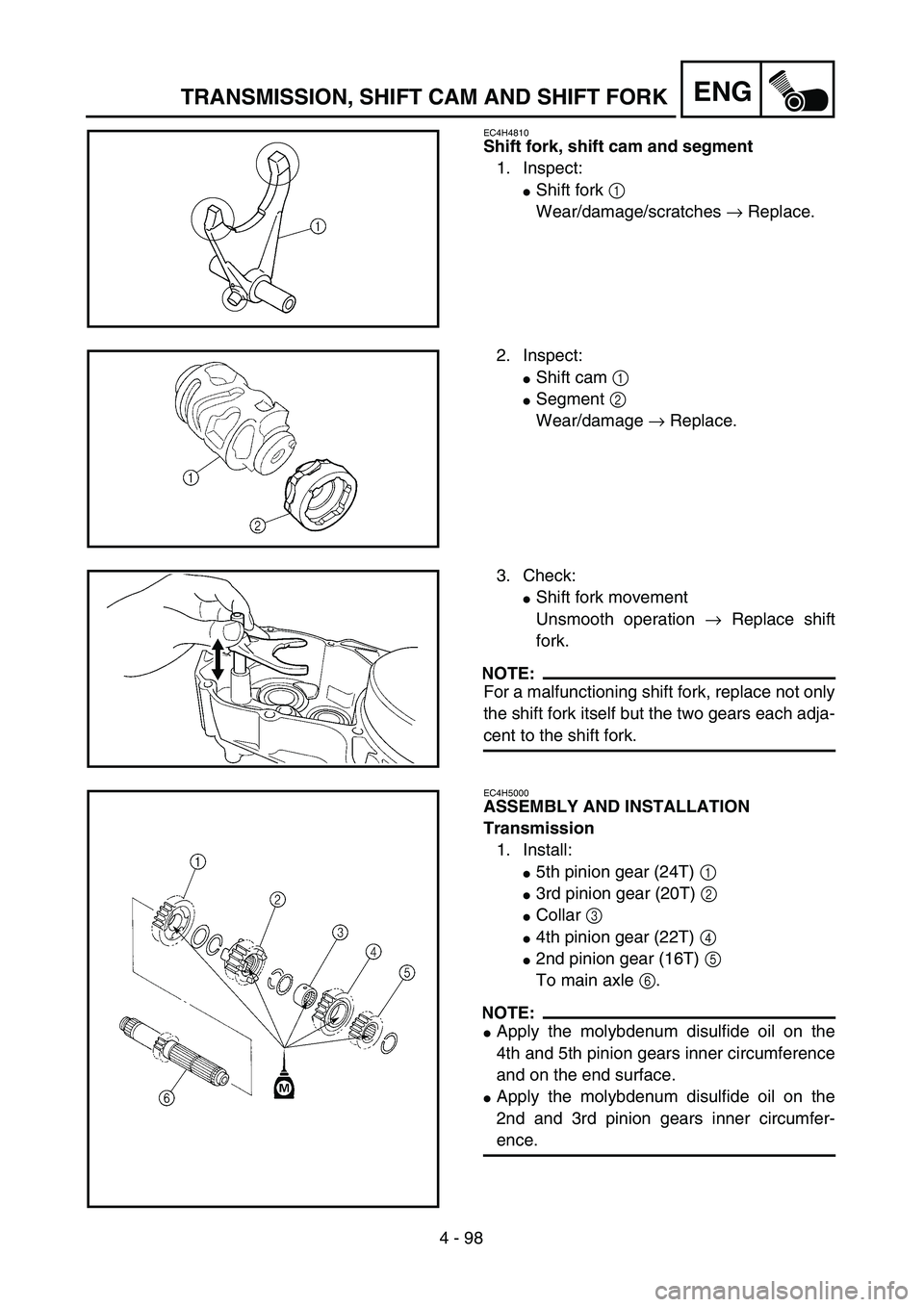

ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H4810
Shift fork, shift cam and segment
1. Inspect:
Shift fork 1
Wear/damage/scratches → Replace.
2. Inspect:
Shift cam 1
Segment 2
Wear/damage → Replace.
3. Check:
Shift fork movement
Unsmooth operation → Replace shift
fork.
NOTE:
For a malfunctioning shift fork, replace not only
the shift fork itself but the two gears each adja-
cent to the shift fork.
EC4H5000
ASSEMBLY AND INSTALLATION
Transmission
1. Install:
5th pinion gear (24T) 1
3rd pinion gear (20T) 2
Collar 3
4th pinion gear (22T) 4
2nd pinion gear (16T) 5
To main axle 6.
NOTE:
Apply the molybdenum disulfide oil on the
4th and 5th pinion gears inner circumference
and on the end surface.
Apply the molybdenum disulfide oil on the
2nd and 3rd pinion gears inner circumfer-
ence.

ENG
4 - 98
Schaltgabeln und Schaltwalze
1. Kontrollieren:
Schaltgabel 1
Verschleiß/Beschädigung/
Riefen → Erneuern.
2. Kontrollieren:
Schaltwalze 1
Segment 2
Verschleiß/Beschädigung →
Erneuern.
3.Überprüfen:
Schaltgabelbewegung
Schwergängig → Schaltga-
bel austauschen.
HINWEIS:
Bei defekter Schaltgabel nicht nur
die Schaltgabel selbst, sondern auch
die beiden jeweils danebenliegenden
Zahnräder austauschen.
ZUSAMMENBAU UND MONTAGE
Getriebe
1. Montieren:
Ritzel 5. Gang (24 Zähne) 1
Ritzel 3. Gang (20 Zähne) 2
Distanzhülse 3
Ritzel 4. Gang (22 Zähne) 4
Ritzel 2. Gang (16 Zähne) 5
(auf die Eingangswelle 6)
HINWEIS:
Molybdändisulfidöl auf den Innen-
umfang und auf das Oberflächen-
ende am 4. und 5. Ritzelgetriebe
auftragen.
Das Molybdändisulfid-Öl auf der
Ritzel für den 2. und 3. Gang auf-

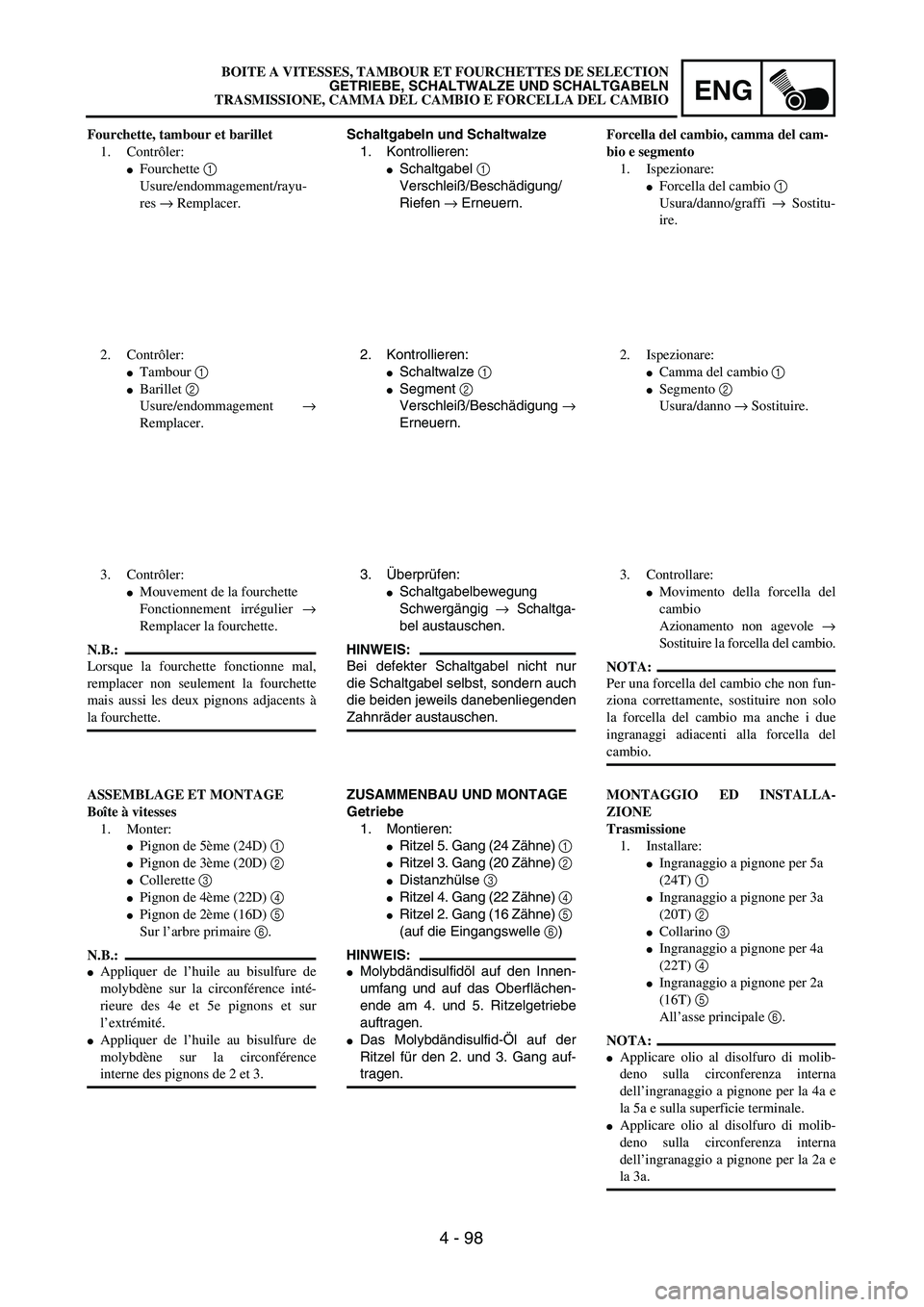

tragen. Fourchette, tambour et barillet
1. Contrôler:
Fourchette 1
Usure/endommagement/rayu-
res → Remplacer.
2. Contrôler:
Tambour 1
Barillet 2
Usure/endommagement →
Remplacer.
3. Contrôler:
Mouvement de la fourchette
Fonctionnement irrégulier →
Remplacer la fourchette.
N.B.:
Lorsque la fourchette fonctionne mal,
remplacer non seulement la fourchette
mais aussi les deux pignons adjacents à
la fourchette.
ASSEMBLAGE ET MONTAGE
Boîte à vitesses
1. Monter:
Pignon de 5ème (24D) 1
Pignon de 3ème (20D) 2
Collerette 3
Pignon de 4ème (22D) 4
Pignon de 2ème (16D) 5
Sur l’arbre primaire 6.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la circonférence inté-
rieure des 4e et 5e pignons et sur
l’extrémité.
Appliquer de l’huile au bisulfure de
molybdène sur la circonférence
interne des pignons de 2 et 3.BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
Forcella del cambio, camma del cam-
bio e segmento
1. Ispezionare:
Forcella del cambio 1
Usura/danno/graffi → Sostitu-
ire.
2. Ispezionare:
Camma del cambio 1
Segmento 2
Usura/danno → Sostituire.
3. Controllare:
Movimento della forcella del
cambio
Azionamento non agevole →
Sostituire la forcella del cambio.
NOTA:
Per una forcella del cambio che non fun-
ziona correttamente, sostituire non solo
la forcella del cambio ma anche i due
ingranaggi adiacenti alla forcella del
cambio.
MONTAGGIO ED INSTALLA-
ZIONE
Trasmissione
1. Installare:
Ingranaggio a pignone per 5a
(24T) 1
Ingranaggio a pignone per 3a
(20T) 2
Collarino 3
Ingranaggio a pignone per 4a
(22T) 4
Ingranaggio a pignone per 2a
(16T) 5
All’asse principale 6.
NOTA:
Applicare olio al disolfuro di molib-
deno sulla circonferenza interna
dell’ingranaggio a pignone per la 4a e
la 5a e sulla superficie terminale.
Applicare olio al disolfuro di molib-
deno sulla circonferenza interna
dell’ingranaggio a pignone per la 2a e
la 3a.

4 - 99

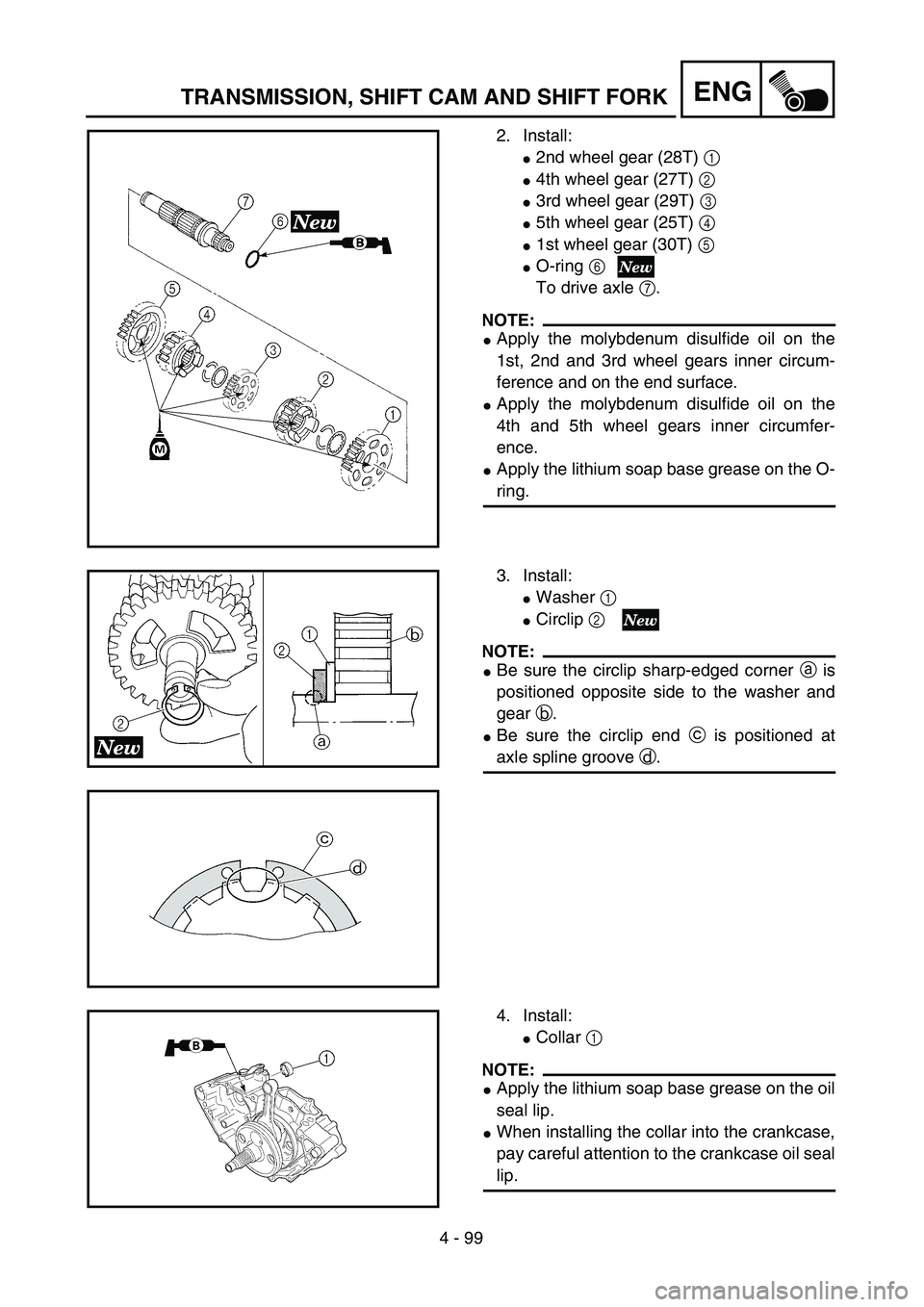

ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
2. Install:
2nd wheel gear (28T) 1
4th wheel gear (27T) 2
3rd wheel gear (29T) 3
5th wheel gear (25T) 4
1st wheel gear (30T) 5
O-ring 6
To drive axle 7.
NOTE:
Apply the molybdenum disulfide oil on the
1st, 2nd and 3rd wheel gears inner circum-
ference and on the end surface.
Apply the molybdenum disulfide oil on the
4th and 5th wheel gears inner circumfer-
ence.
Apply the lithium soap base grease on the O-
ring.
3. Install:
Washer 1
Circlip 2
NOTE:
Be sure the circlip sharp-edged corner a is
positioned opposite side to the washer and
gear b.
Be sure the circlip end c is positioned at
axle spline groove d.
4. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
When installing the collar into the crankcase,
pay careful attention to the crankcase oil seal
lip.
