YAMAHA YZ250F 2003 Owners Manual

ENG
4 - 99

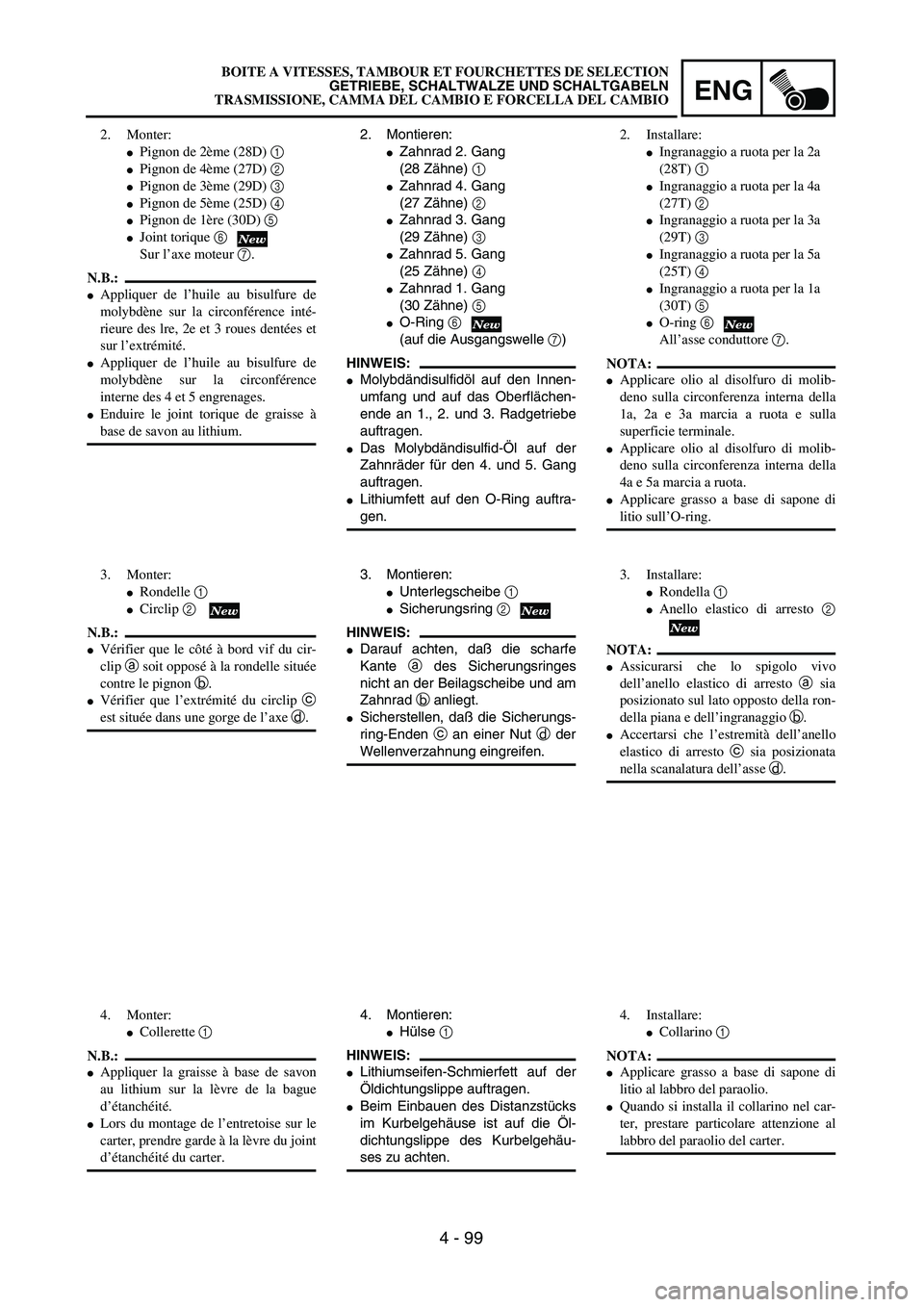

2. Montieren:
Zahnrad 2. Gang
(28 Zähne) 1
Zahnrad 4. Gang
(27 Zähne) 2
Zahnrad 3. Gang
(29 Zähne) 3
Zahnrad 5. Gang
(25 Zähne) 4
Zahnrad 1. Gang
(30 Zähne) 5
O-Ring 6
(auf die Ausgangswelle 7)
HINWEIS:
Molybdändisulfidöl auf den Innen-
umfang und auf das Oberflächen-
ende an 1., 2. und 3. Radgetriebe
auftragen.
Das Molybdändisulfid-Öl auf der
Zahnräder für den 4. und 5. Gang
auftragen.
Lithiumfett auf den O-Ring auftra-
gen.
3. Montieren:
Unterlegscheibe 1
Sicherungsring 2
HINWEIS:
Darauf achten, daß die scharfe
Kante a des Sicherungsringes
nicht an der Beilagscheibe und am
Zahnrad b anliegt.
Sicherstellen, daß die Sicherungs-
ring-Enden c an einer Nut d der
Wellenverzahnung eingreifen.
4. Montieren:
Hülse 1
HINWEIS:
Lithiumseifen-Schmierfett auf der
Öldichtungslippe auftragen.
Beim Einbauen des Distanzstücks
im Kurbelgehäuse ist auf die Öl-
dichtungslippe des Kurbelgehäu-
ses zu achten. 2. Monter:
Pignon de 2ème (28D) 1
Pignon de 4ème (27D) 2
Pignon de 3ème (29D) 3
Pignon de 5ème (25D) 4
Pignon de 1ère (30D) 5
Joint torique 6
Sur l’axe moteur 7.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la circonférence inté-
rieure des lre, 2e et 3 roues dentées et
sur l’extrémité.
Appliquer de l’huile au bisulfure de
molybdène sur la circonférence
interne des 4 et 5 engrenages.
Enduire le joint torique de graisse à
base de savon au lithium.
3. Monter:
Rondelle 1
Circlip 2
N.B.:
Vérifier que le côté à bord vif du cir-
clip a soit opposé à la rondelle située
contre le pignon b.
Vérifier que l’extrémité du circlip c
est située dans une gorge de l’axe d.
4. Monter:
Collerette 1
N.B.:
Appliquer la graisse à base de savon
au lithium sur la lèvre de la bague
d’étanchéité.
Lors du montage de l’entretoise sur le
carter, prendre garde à la lèvre du joint
d’étanchéité du carter.2. Installare:
Ingranaggio a ruota per la 2a
(28T) 1
Ingranaggio a ruota per la 4a
(27T) 2
Ingranaggio a ruota per la 3a
(29T) 3
Ingranaggio a ruota per la 5a
(25T) 4
Ingranaggio a ruota per la 1a
(30T) 5
O-ring 6
All’asse conduttore 7.
NOTA:
Applicare olio al disolfuro di molib-
deno sulla circonferenza interna della
1a, 2a e 3a marcia a ruota e sulla
superficie terminale.
Applicare olio al disolfuro di molib-
deno sulla circonferenza interna della
4a e 5a marcia a ruota.
Applicare grasso a base di sapone di
litio sull’O-ring.
3. Installare:
Rondella 1
Anello elastico di arresto 2
NOTA:
Assicurarsi che lo spigolo vivo
dell’anello elastico di arresto a sia
posizionato sul lato opposto della ron-
della piana e dell’ingranaggio b.
Accertarsi che l’estremità dell’anello
elastico di arresto c sia posizionata
nella scanalatura dell’asse d.
4. Installare:
Collarino 1
NOTA:
Applicare grasso a base di sapone di
litio al labbro del paraolio.
Quando si installa il collarino nel car-
ter, prestare particolare attenzione al
labbro del paraolio del carter. BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO

4 - 100
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
5. Install:
Shift fork 1 (L) 1
Shift fork 2 (C) 2
Shift fork 3 (R) 3
Shift cam 4
To main axle and drive axle.
NOTE:
Apply the molybdenum disulfide oil on the
shift fork grooves.
Mesh the shift fork #1 (L) with the 4th wheel
gear 5 and #3 (R) with the 5th wheel gear
7 on the drive axle.
Mesh the shift fork #2 (C) with the 3rd pinion
gear 6 on the main axle.
6. Install:
Transmission assembly 1
To left crankcase 2.
NOTE:
Apply the engine oil on the bearings and guide
bars.
7. Check:
Shifter operation
Transmission operation
Unsmooth operation → Repair.

ENG
4 - 100

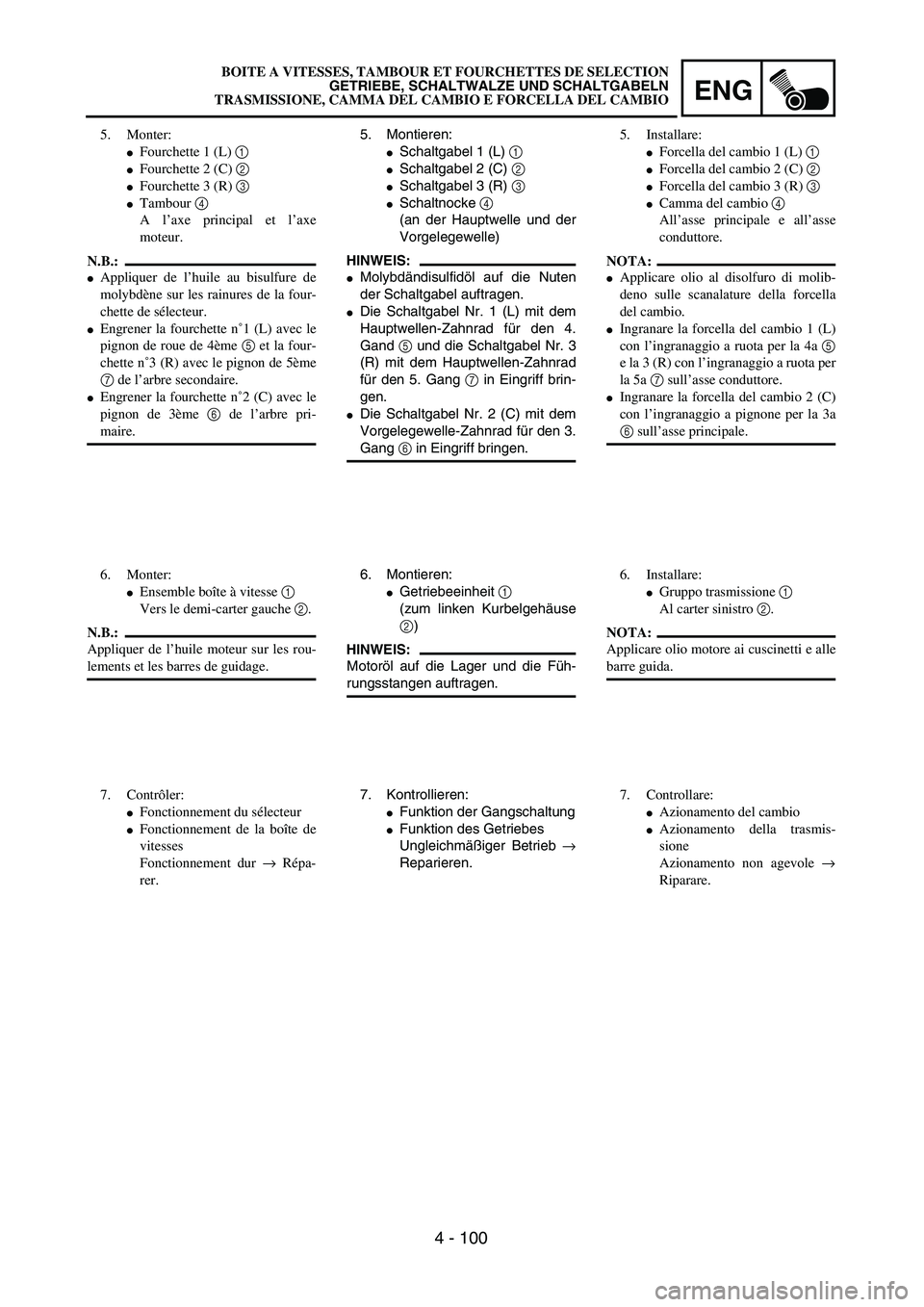

5. Montieren:
Schaltgabel 1 (L) 1
Schaltgabel 2 (C) 2
Schaltgabel 3 (R) 3
Schaltnocke 4
(an der Hauptwelle und der
Vorgelegewelle)
HINWEIS:
Molybdändisulfidöl auf die Nuten
der Schaltgabel auftragen.
Die Schaltgabel Nr. 1 (L) mit dem
Hauptwellen-Zahnrad für den 4.
Gand 5 und die Schaltgabel Nr. 3
(R) mit dem Hauptwellen-Zahnrad
für den 5. Gang 7 in Eingriff brin-
gen.
Die Schaltgabel Nr. 2 (C) mit dem
Vorgelegewelle-Zahnrad für den 3.
Gang 6 in Eingriff bringen.
6. Montieren:
Getriebeeinheit 1
(zum linken Kurbelgehäuse
2)
HINWEIS:
Motoröl auf die Lager und die Füh-
rungsstangen auftragen.
7. Kontrollieren:
Funktion der Gangschaltung
Funktion des Getriebes
Ungleichmäßiger Betrieb →
Reparieren. 5. Monter:
Fourchette 1 (L) 1
Fourchette 2 (C) 2
Fourchette 3 (R) 3
Tambour 4
A l’axe principal et l’axe
moteur.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur les rainures de la four-
chette de sélecteur.
Engrener la fourchette n˚1 (L) avec le
pignon de roue de 4ème 5 et la four-
chette n˚3 (R) avec le pignon de 5ème
7 de l’arbre secondaire.
Engrener la fourchette n˚2 (C) avec le
pignon de 3ème 6 de l’arbre pri-
maire.
6. Monter:
Ensemble boîte à vitesse 1
Vers le demi-carter gauche 2.
N.B.:
Appliquer de l’huile moteur sur les rou-
lements et les barres de guidage.
7. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de
vitesses
Fonctionnement dur → Répa-
rer.5. Installare:
Forcella del cambio 1 (L) 1
Forcella del cambio 2 (C) 2
Forcella del cambio 3 (R) 3
Camma del cambio 4
All’asse principale e all’asse
conduttore.
NOTA:
Applicare olio al disolfuro di molib-
deno sulle scanalature della forcella
del cambio.
Ingranare la forcella del cambio 1 (L)
con l’ingranaggio a ruota per la 4a 5
e la 3 (R) con l’ingranaggio a ruota per
la 5a 7 sull’asse conduttore.
Ingranare la forcella del cambio 2 (C)
con l’ingranaggio a pignone per la 3a
6 sull’asse principale.
6. Installare:
Gruppo trasmissione 1
Al carter sinistro 2.
NOTA:
Applicare olio motore ai cuscinetti e alle
barre guida.
7. Controllare:
Azionamento del cambio
Azionamento della trasmis-
sione
Azionamento non agevole →
Riparare. BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO

5 - 1
CHAS

EC500000

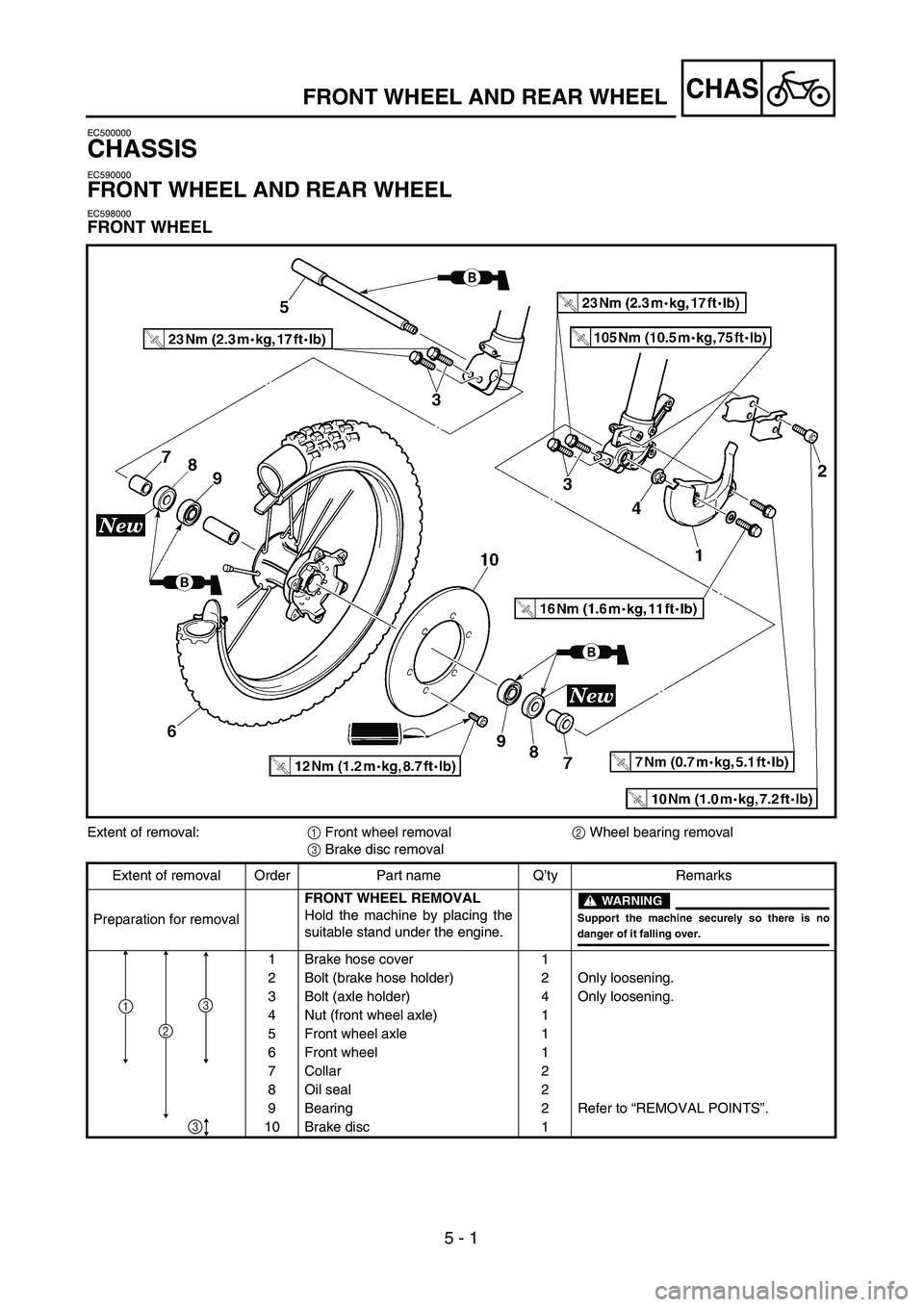

CHASSIS
EC590000
FRONT WHEEL AND REAR WHEEL
EC598000
FRONT WHEEL
FRONT WHEEL AND REAR WHEEL
Extent of removal:
1
Front wheel removal
2
Wheel bearing removal
3
Brake disc removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
FRONT WHEEL REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING

Support the machine securely so there is no
danger of it falling over.
1 Brake hose cover 1
2 Bolt (brake hose holder) 2 Only loosening.
3 Bolt (axle holder) 4 Only loosening.
4 Nut (front wheel axle) 1
5 Front wheel axle 1
6 Front wheel 1
7 Collar 2
8 Oil seal 2
9 Bearing 2 Refer to “REMOVAL POINTS”.
10Brake disc
1
2
31
3

5 - 1
CHAS

FAHRWERK
VORDER- UND HINTERRAD
VORDERRAD
Demontage-Arbeiten:
1
Vorderrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VORDERRAD DEMONTIEREN
WARNUNG

Das Motorrad gegen Umfallen sichern.
Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
1 Bremsschlauchabdeckung 1
2 Schraube (Halterung) 2 Nur lockern.
3 Schraube (Achshalterung) 4 Nur lockern.
4 Mutter (Vorderachse) 1
5 Vorderachse 1
6 Vorderrad 1
7 Hülse 2
8 Dichtring 2
9 Lager 2 Siehe unter “AUSBAU”.
10Bremsscheibe
1
2
13
3

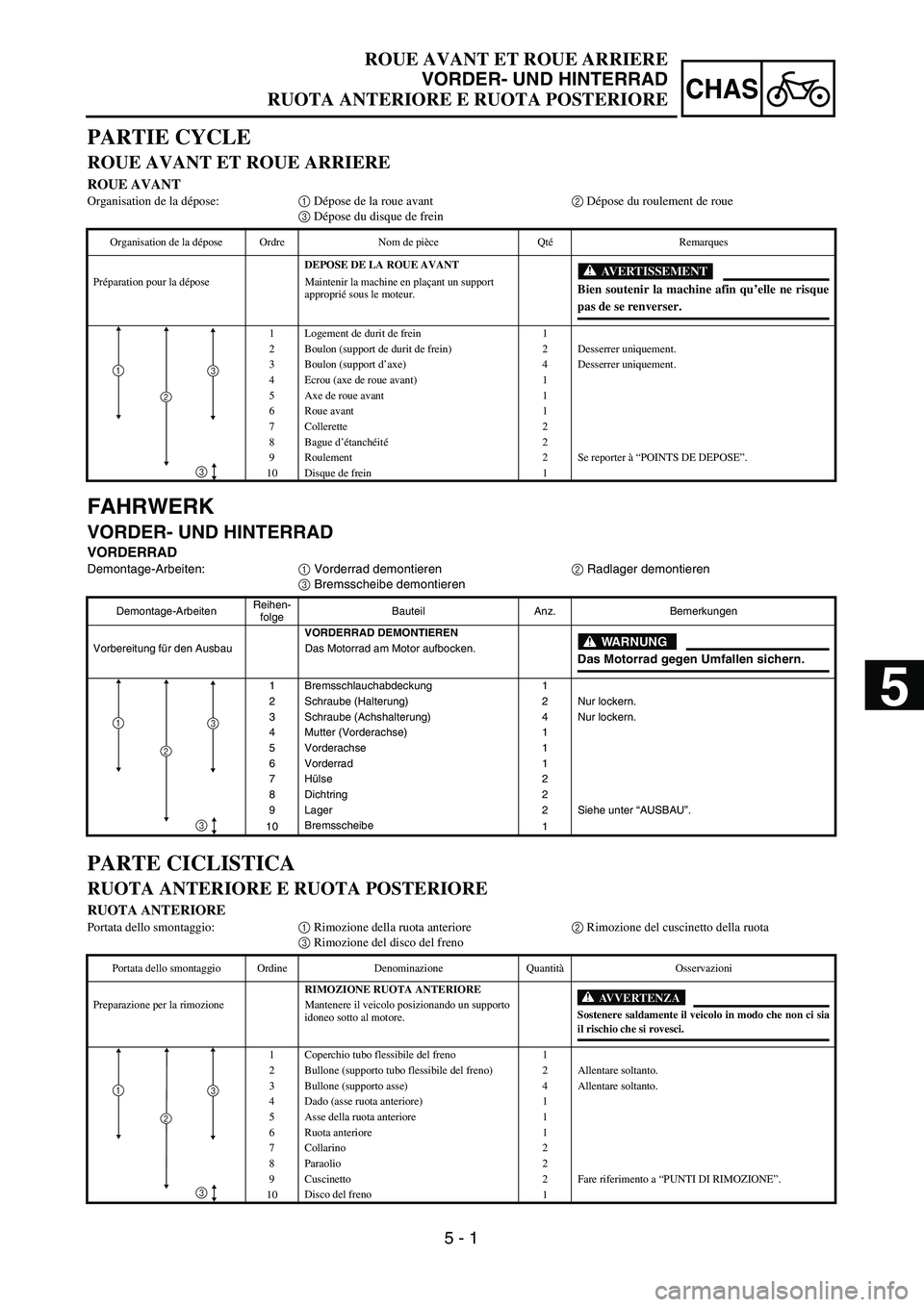

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
PARTIE CYCLE
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT
Organisation de la dépose:
1
Dépose de la roue avant
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA ROUE AVANT
AVERTISSEMENT

Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Logement de durit de frein 1
2 Boulon (support de durit de frein) 2 Desserrer uniquement.
3 Boulon (support d’axe) 4 Desserrer uniquement.
4 Ecrou (axe de roue avant) 1
5 Axe de roue avant 1
6 Roue avant 1
7 Collerette 2
8 Bague d’étanchéité2
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10 Disque de frein 1
2
13
3

PARTE CICLISTICA
RUOTA ANTERIORE E RUOTA POSTERIORE
RUOTA ANTERIORE
Portata dello smontaggio:
1
Rimozione della ruota anteriore
2
Rimozione del cuscinetto della ruota
3
Rimozione del disco del freno
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE RUOTA ANTERIORE
AVVERTENZA

Sostenere saldamente il veicolo in modo che non ci sia
il rischio che si rovesci.
Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
1 Coperchio tubo flessibile del freno 1
2 Bullone (supporto tubo flessibile del freno) 2 Allentare soltanto.
3 Bullone (supporto asse) 4 Allentare soltanto.
4 Dado (asse ruota anteriore) 1
5 Asse della ruota anteriore 1
6 Ruota anteriore 1
7 Collarino 2
8 Paraolio 2
9 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
10Disco del freno
1
2
13
3





5

5 - 2
CHAS

EC598100

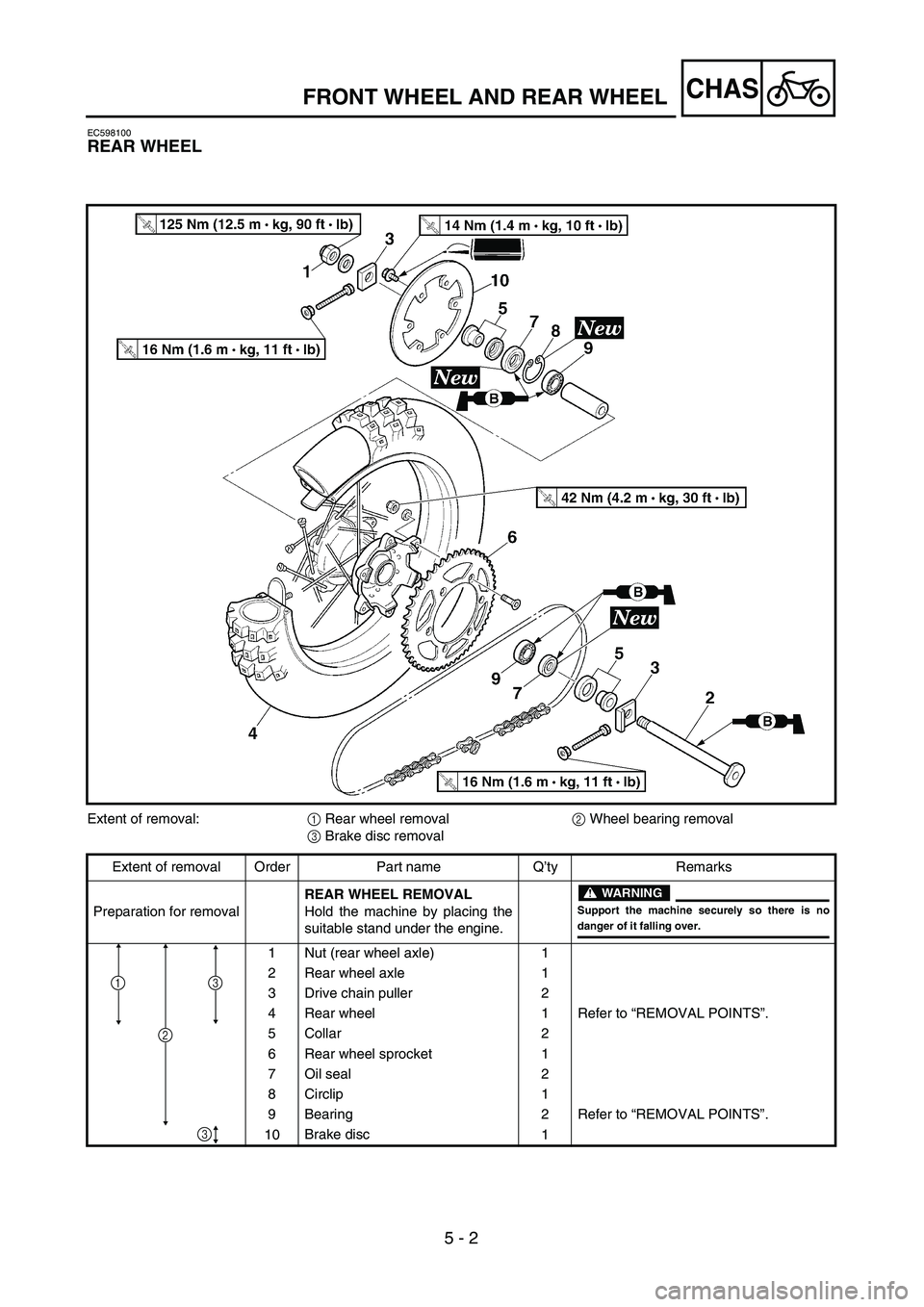

REAR WHEEL
Extent of removal:
1
Rear wheel removal
2
Wheel bearing removal
3
Brake disc removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
REAR WHEEL REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING

Support the machine securely so there is no
danger of it falling over.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Drive chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Rear wheel sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10Brake disc
1
2
31
3

FRONT WHEEL AND REAR WHEEL

5 - 2
CHAS

HINTERRAD
Demontage-Arbeiten:
1
Hinterrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
HINTERRAD DEMONTIEREN
WARNUNG

Das Motorrad gegen Umfallen sichern.
Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
1 Mutter (Hinterachse) 1
2 Hinterachse 1
3 Antriebskettenzieher 2
4 Hinterrad 1 Siehe unter “AUSBAU”.
5Hülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “AUSBAU”.
10Bremsscheibe
1
2
13
3

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
ROUE ARRIERE
Organisation de la dépose:
1
Dépose de la roue arrière
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA ROUE ARRIERE
AVERTISSEMENT

Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne de transmission 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5 Collerette 2
6 Couronne arrière 1
7 Bague d’étanchéité2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10Disque de frein
1
2
13
3

RUOTA POSTERIORE
Portata dello smontaggio:
1
Rimozione della ruota posteriore
2
Rimozione del cuscinetto della ruota
3
Rimozione del disco del freno
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE RUOTA POSTERIORE
AVVERTENZA

Sostenere saldamente il veicolo in modo che non ci sia
il rischio che si rovesci.
Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
1 Dado (asse ruota posteriore) 1
2 Asse della ruota posteriore 1
3 Tenditore catena di trasmissione 2
4 Ruota posteriore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
5 Collarino 2
6 Corona dentata ruota posteriore 1
7 Paraolio 2
8 Anello elastico di arresto 1
9 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
10 Disco freno 1
2
13
3

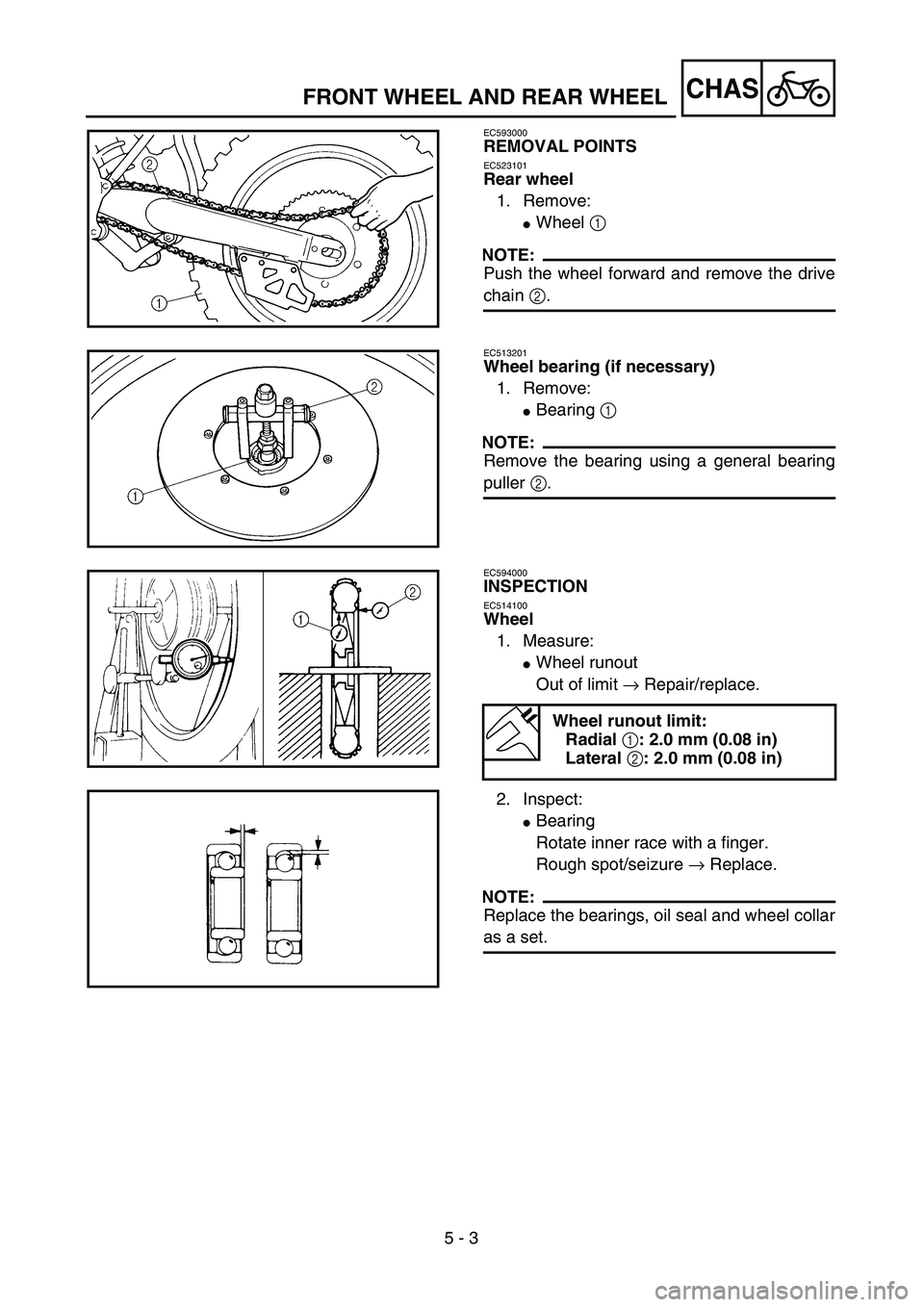

5 - 3
CHAS

FRONT WHEEL AND REAR WHEEL
EC593000
REMOVAL POINTS
EC523101
Rear wheel
1. Remove:

Wheel
1

NOTE:

Push the wheel forward and remove the drive
chain
2
.
EC513201
Wheel bearing (if necessary)
1. Remove:

Bearing
1

NOTE:

Remove the bearing using a general bearing
puller
2
.
EC594000
INSPECTION
EC514100
Wheel
1. Measure:

Wheel runout
Out of limit
→
Repair/replace.
2. Inspect:

Bearing
Rotate inner race with a finger.
Rough spot/seizure
→
Replace.
NOTE:

Replace the bearings, oil seal and wheel collar
as a set.
Wheel runout limit:
Radial
1
: 2.0 mm (0.08 in)
Lateral
2
: 2.0 mm (0.08 in)

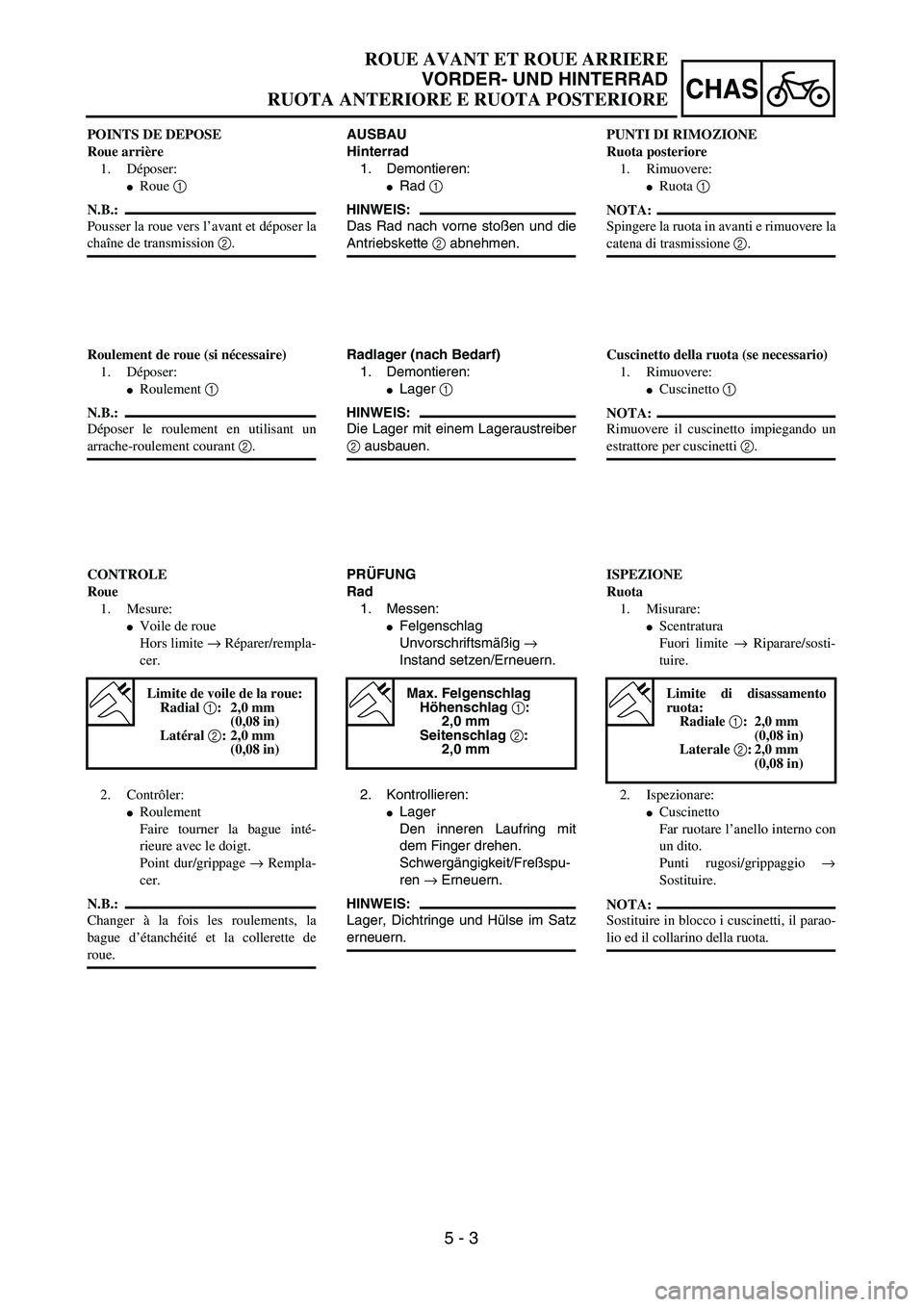

5 - 3
CHAS

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
AUSBAU
Hinterrad
1. Demontieren:

Rad
1

HINWEIS:

Das Rad nach vorne stoßen und die
Antriebskette
2
abnehmen.
Radlager (nach Bedarf)
1. Demontieren:

Lager
1

HINWEIS:

Die Lager mit einem Lageraustreiber
2
ausbauen.
PRÜFUNG
Rad
1. Messen:

Felgenschlag
Unvorschriftsmäßig
→

Instand setzen/Erneuern.
Max. Felgenschlag
Höhenschlag
1
:
2,0 mm
Seitenschlag
2
:
2,0 mm
2. Kontrollieren:

Lager
Den inneren Laufring mit
dem Finger drehen.
Schwergängigkeit/Freßspu-
ren
→
Erneuern.
HINWEIS:

Lager, Dichtringe und Hülse im Satz
erneuern.
POINTS DE DEPOSE
Roue arrière
1. Déposer:

Roue
1

N.B.:

Pousser la roue vers l’avant et déposer la
chaîne de transmission
2
.
Roulement de roue (si nécessaire)
1. Déposer:

Roulement
1
N.B.:

Déposer le roulement en utilisant un
arrache-roulement courant 2.
CONTROLE
Roue
1. Mesure:
Voile de roue
Hors limite → Réparer/rempla-
cer.
Limite de voile de la roue:
Radial 1: 2,0 mm
(0,08 in)
Latéral 2: 2,0 mm
(0,08 in)
2. Contrôler:
Roulement
Faire tourner la bague inté-
rieure avec le doigt.
Point dur/grippage → Rempla-
cer.
N.B.:
Changer à la fois les roulements, la
bague d’étanchéité et la collerette de
roue.PUNTI DI RIMOZIONE
Ruota posteriore
1. Rimuovere:
Ruota 1
NOTA:
Spingere la ruota in avanti e rimuovere la
catena di trasmissione 2.
Cuscinetto della ruota (se necessario)
1. Rimuovere:
Cuscinetto 1
NOTA:
Rimuovere il cuscinetto impiegando un
estrattore per cuscinetti 2.
ISPEZIONE
Ruota
1. Misurare:
Scentratura
Fuori limite → Riparare/sosti-
tuire.
Limite di disassamento
ruota:
Radiale 1: 2,0 mm
(0,08 in)
Laterale 2: 2,0 mm
(0,08 in)
2. Ispezionare:
Cuscinetto
Far ruotare l’anello interno con
un dito.
Punti rugosi/grippaggio →
Sostituire.
NOTA:
Sostituire in blocco i cuscinetti, il parao-
lio ed il collarino della ruota.

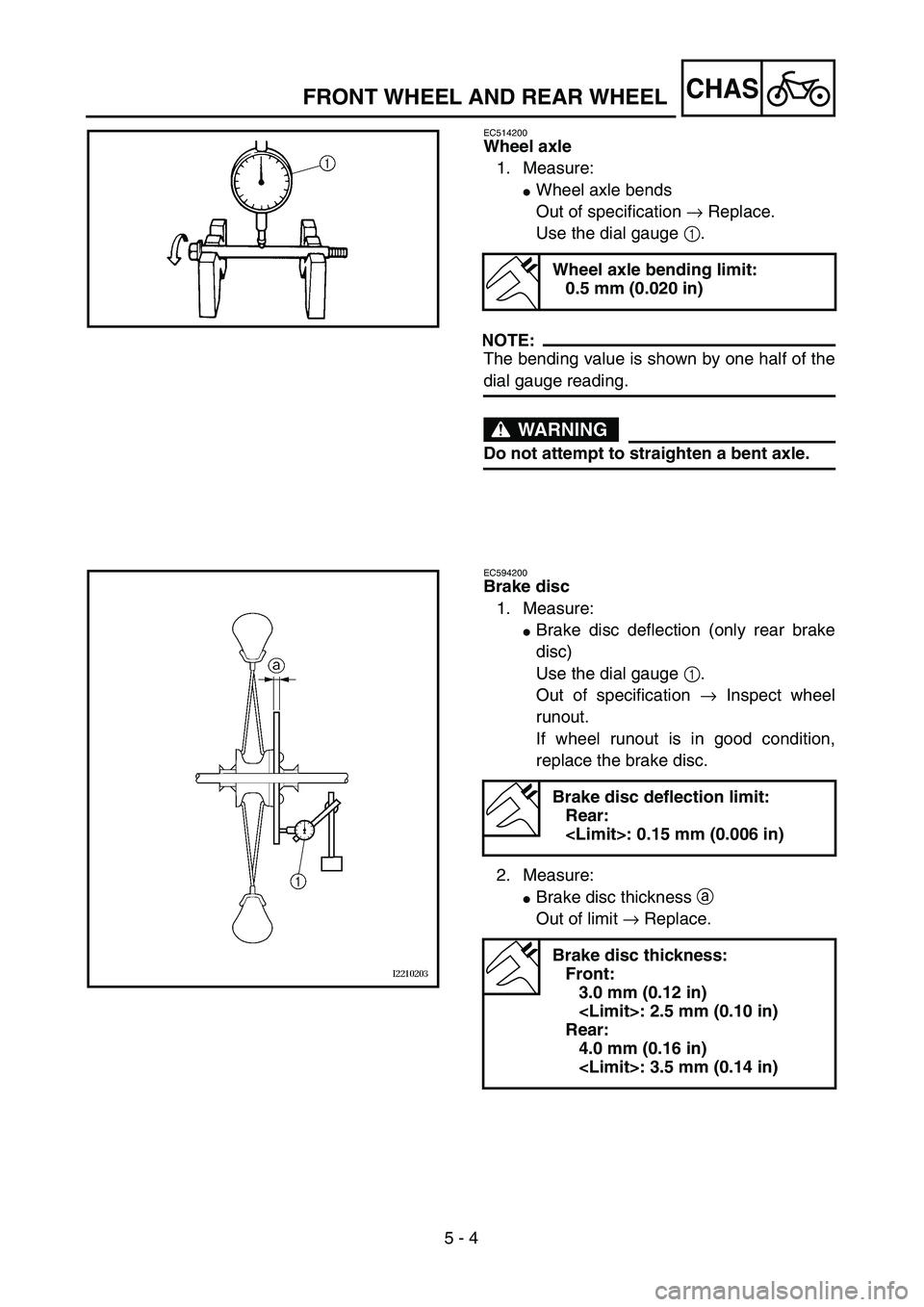

5 - 4
CHAS

FRONT WHEEL AND REAR WHEEL
EC514200
Wheel axle
1. Measure:

Wheel axle bends
Out of specification
→
Replace.
Use the dial gauge
1
.
NOTE:

The bending value is shown by one half of the
dial gauge reading.
WARNING

Do not attempt to straighten a bent axle.
Wheel axle bending limit:
0.5 mm (0.020 in)
EC594200
Brake disc
1. Measure:

Brake disc deflection (only rear brake
disc)
Use the dial gauge
1
.
Out of specification
→
Inspect wheel
runout.
If wheel runout is in good condition,
replace the brake disc.
2. Measure:

Brake disc thickness
a

Out of limit
→
Replace.
Brake disc deflection limit:
Rear:
: 0.15 mm (0.006 in)
Brake disc thickness:
Front:
3.0 mm (0.12 in)
: 2.5 mm (0.10 in)
Rear:
4.0 mm (0.16 in)
: 3.5 mm (0.14 in)
