YAMAHA YZ250F 2003 Owners Manual

5 - 64
CHAS
2. Montieren:
Buchse 1
Hülse 2
Staubschutzring 3
HINWEIS:
Molybdändisulfidfett auf das Lager
auftragen.
Lithiumfett auf die Buchse, Muffe
und die Staubdichtungen auftra-
gen.
Die Staubdichtungen so einbauen,
daß die Dichtlippen nach außen
weisen.
3. Montieren:
Federbein
4. Montieren
Schraube (Federbein, Rah-
men) 1
Mutter (Federbein, Rahmen)
2
HINWEIS:
Molybdändisulfidfett auf die Schrau-
be auftragen.
T R..56 Nm (5,6 m · kg)
5. Montieren:
Schraube (Umlenkhebel,
Federbein) 1
Mutter (Umlenkhbel, Feder-
bein) 2
HINWEIS:
Molybdändisulfidfett auf die Schrau-
be auftragen.
T R..53 Nm (5,3 m · kg)
6. Montieren:
Rahmen-Hinterteil 1
Schraube [Rahmen-Hinter-
teil (oben)] 2
Schraube [Rahmen-Hinter-
teil (unten)] 3
T R..32 Nm (3,2 m · kg)
T R..29 Nm (2,9 m · kg)
7. Festziehen:
Schraube (Luftfilteran-
schluß) 1
T R..3 Nm (0,3 m · kg)

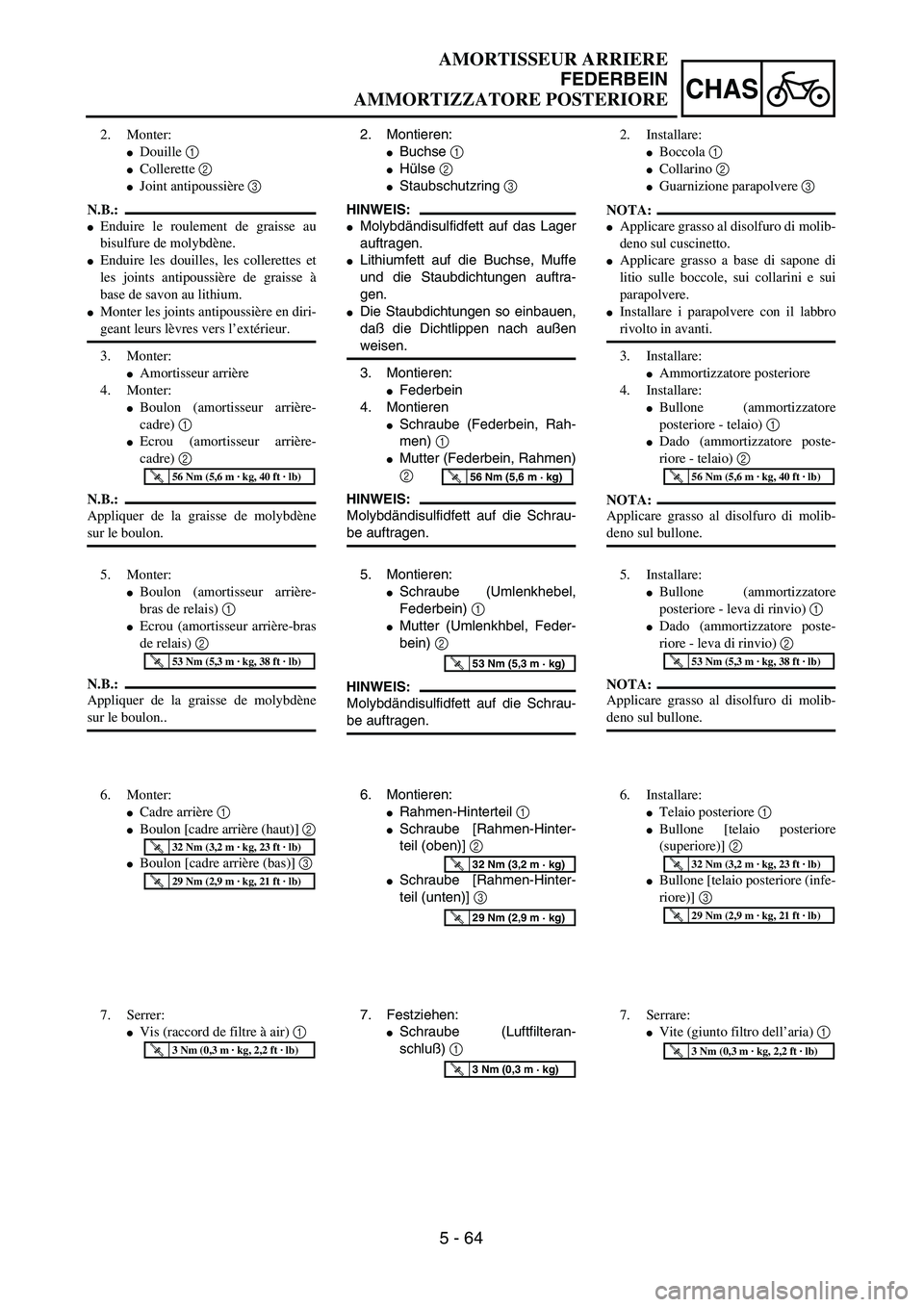

2. Monter:
Douille 1
Collerette 2
Joint antipoussière 3
N.B.:
Enduire le roulement de graisse au
bisulfure de molybdène.
Enduire les douilles, les collerettes et
les joints antipoussière de graisse à
base de savon au lithium.
Monter les joints antipoussière en diri-
geant leurs lèvres vers l’extérieur.
3. Monter:
Amortisseur arrière
4. Monter:
Boulon (amortisseur arrière-
cadre) 1
Ecrou (amortisseur arrière-
cadre) 2
N.B.:
Appliquer de la graisse de molybdène
sur le boulon.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
5. Monter:
Boulon (amortisseur arrière-
bras de relais) 1
Ecrou (amortisseur arrière-bras
de relais) 2
N.B.:
Appliquer de la graisse de molybdène
sur le boulon..
T R..53 Nm (5,3 m · kg, 38 ft · lb)
6. Monter:
Cadre arrière 1
Boulon [cadre arrière (haut)] 2
Boulon [cadre arrière (bas)] 3
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
7. Serrer:
Vis (raccord de filtre à air) 1
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Installare:
Boccola 1
Collarino 2
Guarnizione parapolvere 3
NOTA:
Applicare grasso al disolfuro di molib-
deno sul cuscinetto.
Applicare grasso a base di sapone di
litio sulle boccole, sui collarini e sui
parapolvere.
Installare i parapolvere con il labbro
rivolto in avanti.
3. Installare:
Ammortizzatore posteriore
4. Installare:
Bullone (ammortizzatore
posteriore - telaio) 1
Dado (ammortizzatore poste-
riore - telaio) 2
NOTA:
Applicare grasso al disolfuro di molib-
deno sul bullone.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
5. Installare:
Bullone (ammortizzatore
posteriore - leva di rinvio) 1
Dado (ammortizzatore poste-
riore - leva di rinvio) 2
NOTA:
Applicare grasso al disolfuro di molib-
deno sul bullone.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
6. Installare:
Telaio posteriore 1
Bullone [telaio posteriore
(superiore)] 2
Bullone [telaio posteriore (infe-
riore)] 3
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
7. Serrare:
Vite (giunto filtro dell’aria) 1
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE

6 - 1
–+ELEC

ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1
Engine stop switch
2
Throttle position sensor
3
Neutral switch
4
CDI magneto
5
Spark plug
6
Ignition coil
7
CDI unit
COLOR CODE
B...................... Black
Br .................... Brown
G ..................... Green
L ...................... Blue
O ..................... Orange
P...................... Pink
R ..................... Red
Sb.................... Sky blue
EC612000
WIRING DIAGRAM
71
5
62
3
4
B/WB/W
B/L
B/Y
SbSb
G/B
LYLY
P
B
B
B
B
G
O
WR
P
GW
R PP
B Br W
W
B/YGBr
G RR
OB Sb Sb Y
Y
WY
W
GG
B
PP
Br BrR R
OL
B SbY LL
B/L B/WB/W G/B
B B
B/L L Sb
B/L
G/B G/B
B/Y
B/Y B/W
O B/W
BrBr

W ..................... White
Y ...................... Yellow
B/L ................... Black/Blue
B/W .................. Black/White
B/Y ................... Black/Yellow
G/B................... Green/Black
L/W .................. Blue/White
R/W .................. Red/White

–+ELEC

COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
COMPONENTI ELETTRICI E SCHEMA DI CABLAGGIO
ELEKTRISCHE
ANLAGE
ELEKTRISCHE BAUTEI-
LE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1
Motorstoppschalter
2
Drosselklappensensor
3
Leerlaufschalter
4
CDI-Schwungradmagnetzünder
5
Zündkerze
6
Zündspule
7
CDI-Zündbox
FARB-KODIERUNG
B ............................ schwarz
Br ........................... braun
G ............................ grün
L ............................. blau
O ............................ orange
P ............................ rosa
R ............................ rot
Sb .......................... hellblau
W ........................... weiß
Y ............................ gelb
B/L ......................... schwarz/blau
B/W ........................ schwarz/weiß
B/Y ......................... schwarz/gelb
G/B......................... grün/schwarz
L/W ........................ blau/weiß
R/W ........................ rot/weiß
SCHALTPLAN
PARTIE
ELECTRIQUE
COMPOSANTS ELECTRI-
QUES ET SCHEMA DE
CABLAGE
COMPOSANTS ELECTRIQUES
1
Couper-circuit du moteur
2
Capteur de papillon des gaz
3
Contacteur de point mort
4
Magnéto CDI
5
Bougie
6
Bobine d’allumage
7
Bloc CDI
CODE DE COULEUR
B................................ Noir
Br .............................. Brun
G ............................... Vert
L ................................ Bleu
O ............................... Orange
P ................................ Rose
R................................ Rouge
Sb .............................. Bleu ciel
W .............................. Blanc
Y ............................... Jaune
B/L ............................ Noir/Bleu
B/W........................... Noir/Blanc
B/Y............................ Noir/Jaune
G/B............................ Vert/Noir
L/W ........................... Bleu/Blanc
R/W........................... Rouge/Blanc
SCHEMA DE CABLAGE
6 - 1
IMPIANTO
ELETTRICO
COMPONENTI ELET-
TRICI E SCHEMA DI
CABLAGGIO
COMPONENTI ELETTRICI
1
Interruttore di arresto motore
2
Sensore di posizione valvola a far-
falla
3
Interruttore folle
4
Magnete CDI
5
Candela d’accensione
6
Bobina di accensione
7
Unità CDI
CODICE COLORE
B ............................... nero
Br .............................. marrone
G ............................... verde
L................................ blu
O ............................... arancione
P ................................ rosa
R ............................... rosso
Sb .............................. azzurro
W .............................. bianco
Y ............................... giallo
B/L ............................ nero/blu
B/W........................... nero/bianco
B/Y ........................... nero/giallo
G/B ........................... verde/nero
L/W ........................... blu/bianco
R/W........................... rosso/bianco
SCHEMA DI CABLAGGIO





6

–+ELEC

6 - 2
MAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the YZ250F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
CDI unit
Throttle position sensor
Pickup coil CDI magneto rotorIgnition coil


Function of Component

Component Function
Throttle position sensor Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the throttle position sensor and pickup coil sensor are
analyzed by the computer in the CDI unit, which then adjusts ignition
timing for the operation requirements.

Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Revolutions
Ignition timing
Throttle opening

–+ELEC

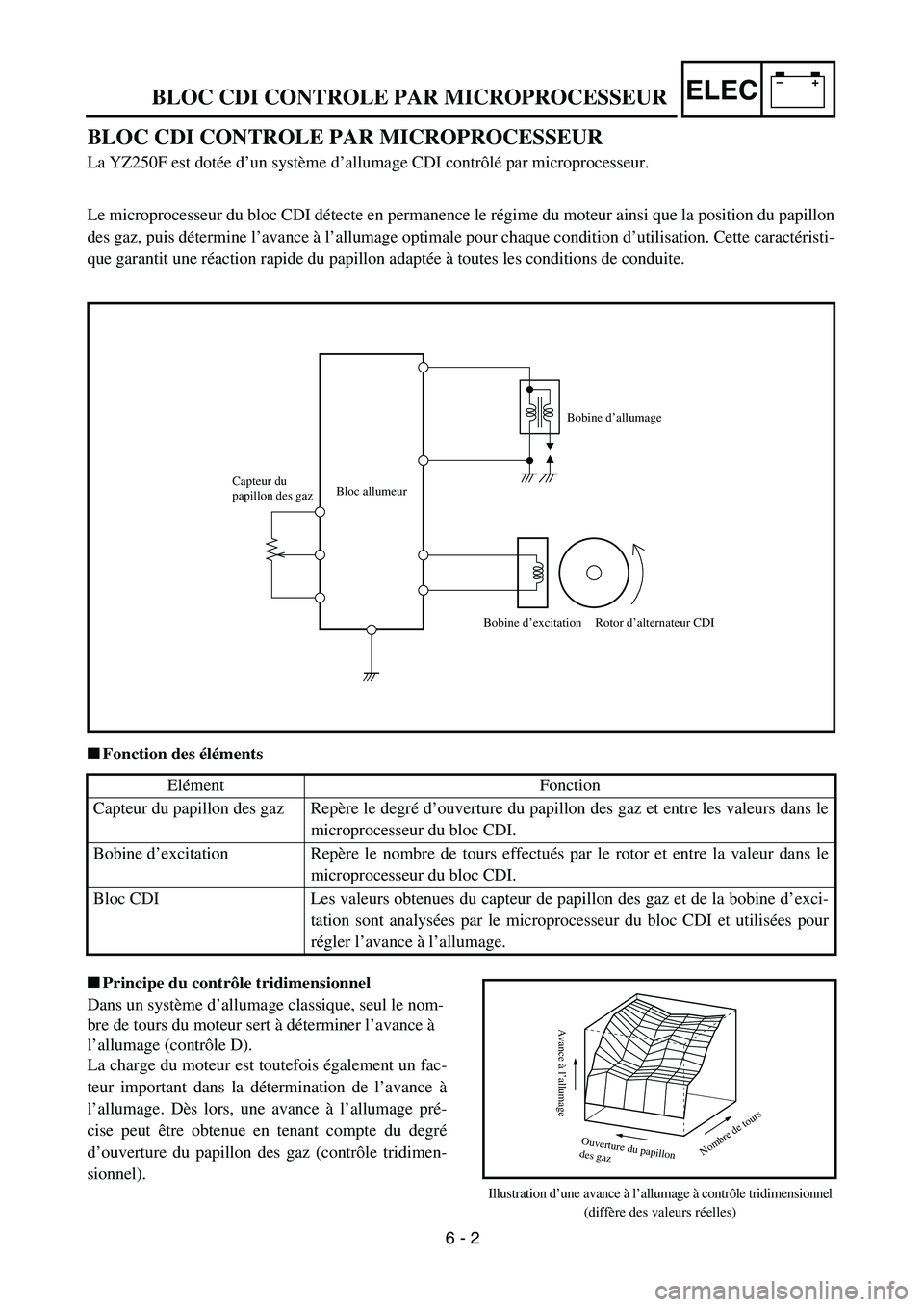

BLOC CDI CONTROLE PAR MICROPROCESSEUR
BLOC CDI CONTROLE PAR MICROPROCESSEUR
La YZ250F est dotée d’un système d’allumage CDI contrôlé par microprocesseur.
Le microprocesseur du bloc CDI détecte en permanence le régime du moteur ainsi que la position du papillon
des gaz, puis détermine l’avance à l’allumage optimale pour chaque condition d’utilisation. Cette caractéristi-
que garantit une réaction rapide du papillon adaptée à toutes les conditions de conduite.
Bloc allumeur Capteur du
papillon des gaz
Bobine d’excitation Rotor d’alternateur CDI Bobine d’allumage

6 - 2

Fonction des éléments
Elément Fonction
Capteur du papillon des gaz Repère le degré d’ouverture du papillon des gaz et entre les valeurs dans le
microprocesseur du bloc CDI.
Bobine d’excitation Repère le nombre de tours effectués par le rotor et entre la valeur dans le
microprocesseur du bloc CDI.
Bloc CDI Les valeurs obtenues du capteur de papillon des gaz et de la bobine d’exci-
tation sont analysées par le microprocesseur du bloc CDI et utilisées pour
régler l’avance à l’allumage.

Principe du contrôle tridimensionnel
Dans un système d’allumage classique, seul le nom-
bre de tours du moteur sert à déterminer l’avance à
l’allumage (contrôle D).
La charge du moteur est toutefois également un fac-
teur important dans la détermination de l’avance à
l’allumage. Dès lors, une avance à l’allumage pré-
cise peut être obtenue en tenant compte du degré
d’ouverture du papillon des gaz (contrôle tridimen-
sionnel).
Nombre de tours
Avance à l’allumage
Ouverture du papillon
des gaz

Illustration d’une avance à l’allumage à contrôle tridimensionnel
(diffère des valeurs réelles)

–+ELEC

KENNFELDGESTEUERTES CDI-ZÜNDSYSTEM
KENNFELDGESTEUERTES CDI-ZÜNDSYSTEM
Die YZ250F ist mit einer kennfeldgesteuerten CDI-Zündanlage ausgestattet.
Der Mikroprozessor in der CDI-Zündbox ist ständig über die Motordrehzahl und Drosselklappenpo-
sition informiert und kann dadurch den optimalen Zündzeitpunkt im gesamten Lastbereich bestim-
men. Dies sorgt stets für das bestmögliche Ansprechverhalten des Motors.
Zündeinheit
Drosselklappensensor
Aufnehmerspule CDI-Magnetzünderrotor Zündspule


Funktion der einzelnen Komponenten

Komponente Funktion
Drosselklappensensor
Überwacht die Drosselklappenposition und sendet ein Drosselklap-
penöffnungssignal an den CDI-Zündbox-Mikroprozessor.
Impulsgeber
Überwacht den Impulsgeber-Rotor und sendet ein Motordrehzahlsi-
gnal an den CDI-Zündbox-Mikroprozessor.
CDI-Zündbox Der CDI-Zündbox-Mikroprozessor analysiert die erhaltenen Drossel-
klappenöffnungs- und Motordrehzahlsignale und errechnet daraus
den optimalen Zündzeitpunkt.

Prinzip der Kennfeldsteuerung
In herkömmlichen Zündsystemen wird der Zünd-
zeitpunkt lediglich von der Motordrehzahl bestimmt
(zweidimensionales Prinzip).
Wird jedoch zusätzlich die Motorbelastung (sprich:
Drosselklappenöffnung) berücksichtigt, kann eine
präzisere Zündverstellung erfolgen (dreidimensio-
nales Prinzip).
Drehzahl
Zündzeitgabe
Drosselklappen
öffnung

Dreidimensionales Zündkennfeld
(Angaben entsprechen nicht der Wirklichkeit)
6 - 2

–+ELEC

UNITÀ CDI CONTROLLATA DA MAPPA
6 - 2
UNITÀ CDI CONTROLLATA DA MAPPA
Il modello YZ250F impiega un sistema di accensione CDI controllata da mappa.
Il microcomputer nell’unità CDI rileva la velocità del motore e la posizione della valvola a farfalla, determi-
nando così la fasatura di accensione ottimale attraverso l’intera gamma operativa. In questo modo, è possibile
ottenere una risposta rapida della valvola a farfalla a diverse condizioni di guida.
Unità CDI Sensore di
posizione della
valvola a farfalla
Bobina pickup
Magnete CDI Bobina di
accensione


Funzione dei componenti

Componente Funzione
Sensore di posizione della
valvola a farfallaRileva l’apertura della valvola a farfalla ed invia al computer nell’unità CDI
un segnale di apertura della valvola a farfalla.
Bobina pickup Rileva i giri del rotore ed invia al computer nell’unità CDI i segnali dei giri
del motore.
Unità CDI I segnali del sensore di posizione della valvola a farfalla e del sensore della
bobina del pickup vengono analizzati dal computer nell’unità CDI, che
quindi regola la fasatura di accensione per i requisiti di funzionamento.

Principi del controllo tridimensionale
Negli impianti di accensione convenzionali, la fasa-
tura di accensione veniva controllata solo dai giri del
motore (controllo bidimensionale).
Però la fasatura di accensione richiede un anticipo
anche dal carico del motore. Quindi una fasatura di
accensione accurata può essere determinata aggiun-
gendo l’apertura della valvola a farfalla (controllo
tridimensionale).
Rileva
Fasatura di accensione
Apertura della
valvola a farfalla

Mappa dell’immagine tridimensionale della fasatura di accen-
sione (diversa dalla caratteristiche reali)

–+ELEC

6 - 3
IGNITION SYSTEM
EC620000
IGNITION SYSTEM
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning engine being attributable to
ignition system failure and for checking the spark plug which will not spark.
*marked: Only when the ignition checker is used.
NOTE:


Remove the following parts before inspection.
1) Seat
2) Fuel tank

Use the following special tools in this inspection.
Dynamic spark tester:
YM-34487
Ignition checker:
90890-06754
Pocket tester:
YU-3112-C/90890-03112
Spark gap test*Clean or replace
spark plug.
Check entire ignition
system for connection.
(couplers, leads and
ignition coil)Repair or replace.
Check engine stop switch. Replace.
Check ignition coil. Primary coil Replace.
Secondary coil Replace.
Check CDI magneto. Pickup coil Replace.
Charging coil Replace.
Check neutral switch. Repair or replace.
Replace CDI unit.
No spark
OK
OK
OK
OK
OK
Spark
No good
No good
No good
No good
No good
No good
No good

–+ELEC

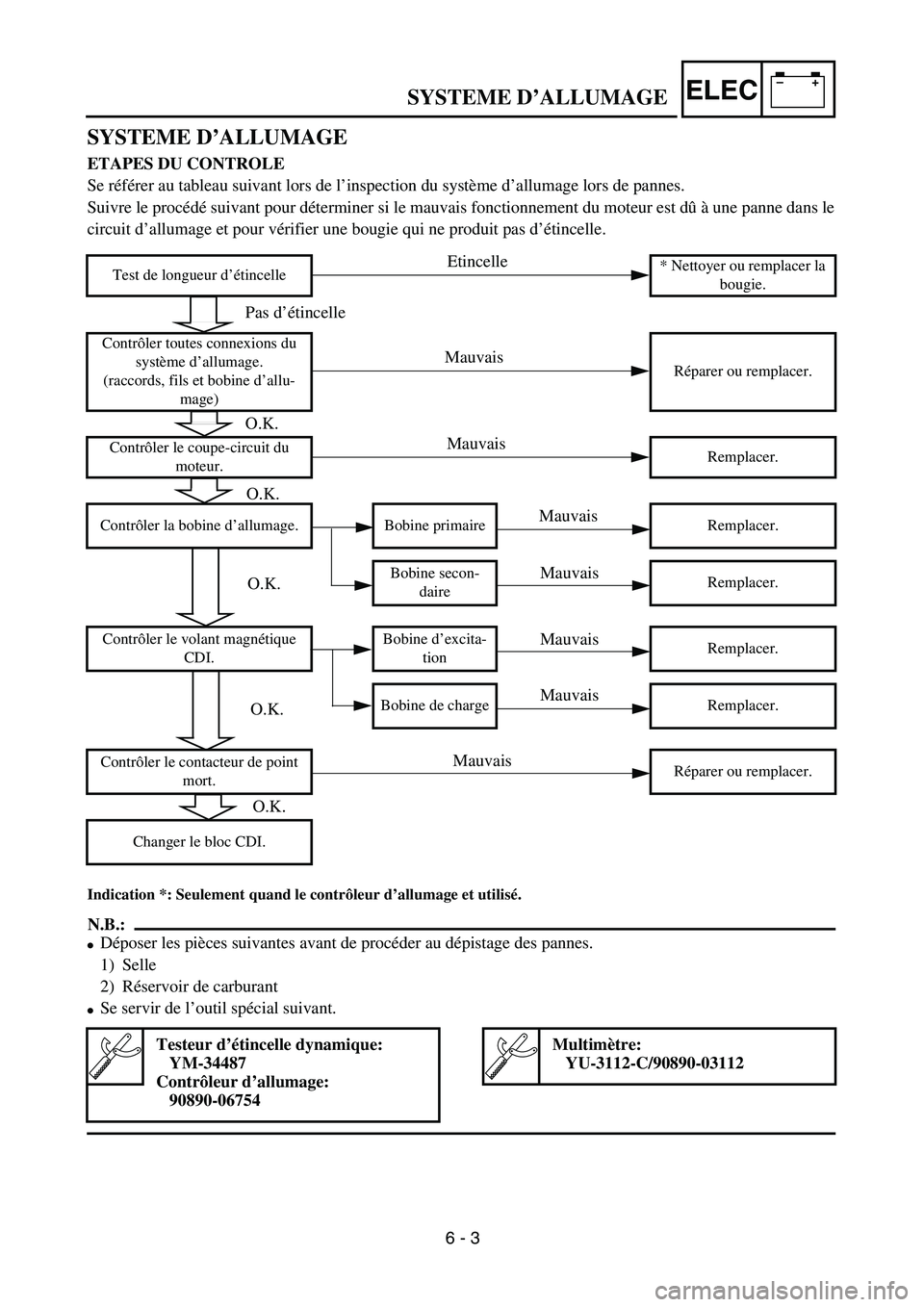

SYSTEME D’ALLUMAGE
SYSTEME D’ALLUMAGE
ETAPES DU CONTROLE
Se référer au tableau suivant lors de l’inspection du système d’allumage lors de pannes.
Suivre le procédé suivant pour déterminer si le mauvais fonctionnement du moteur est dû à une panne dans le
circuit d’allumage et pour vérifier une bougie qui ne produit pas d’étincelle.
Indication *: Seulement quand le contrôleur d’allumage et utilisé.
N.B.:


Déposer les pièces suivantes avant de procéder au dépistage des pannes.
1) Selle
2) Réservoir de carburant

Se servir de l’outil spécial suivant.
Test de longueur d’étincelle* Nettoyer ou remplacer la
bougie.
Contrôler toutes connexions du
système d’allumage.
(raccords, fils et bobine d’allu-
mage)Réparer ou remplacer.
Contrôler le coupe-circuit du
moteur.Remplacer.
Contrôler la bobine d’allumage. Bobine primaire Remplacer.
Bobine secon-
daireRemplacer.
Contrôler le volant magnétique
CDI.Bobine d’excita-
tionRemplacer.
Bobine de charge Remplacer.
Contrôler le contacteur de point
mort.Réparer ou remplacer.
Changer le bloc CDI.
Testeur d’étincelle dynamique:
YM-34487
Contrôleur d’allumage:
90890-06754
Multimètre:
YU-3112-C/90890-03112
Pas d’étincelle
O.K.
Etincelle
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
O.K.
O.K.
O.K.
O.K.

6 - 3

–+ELEC

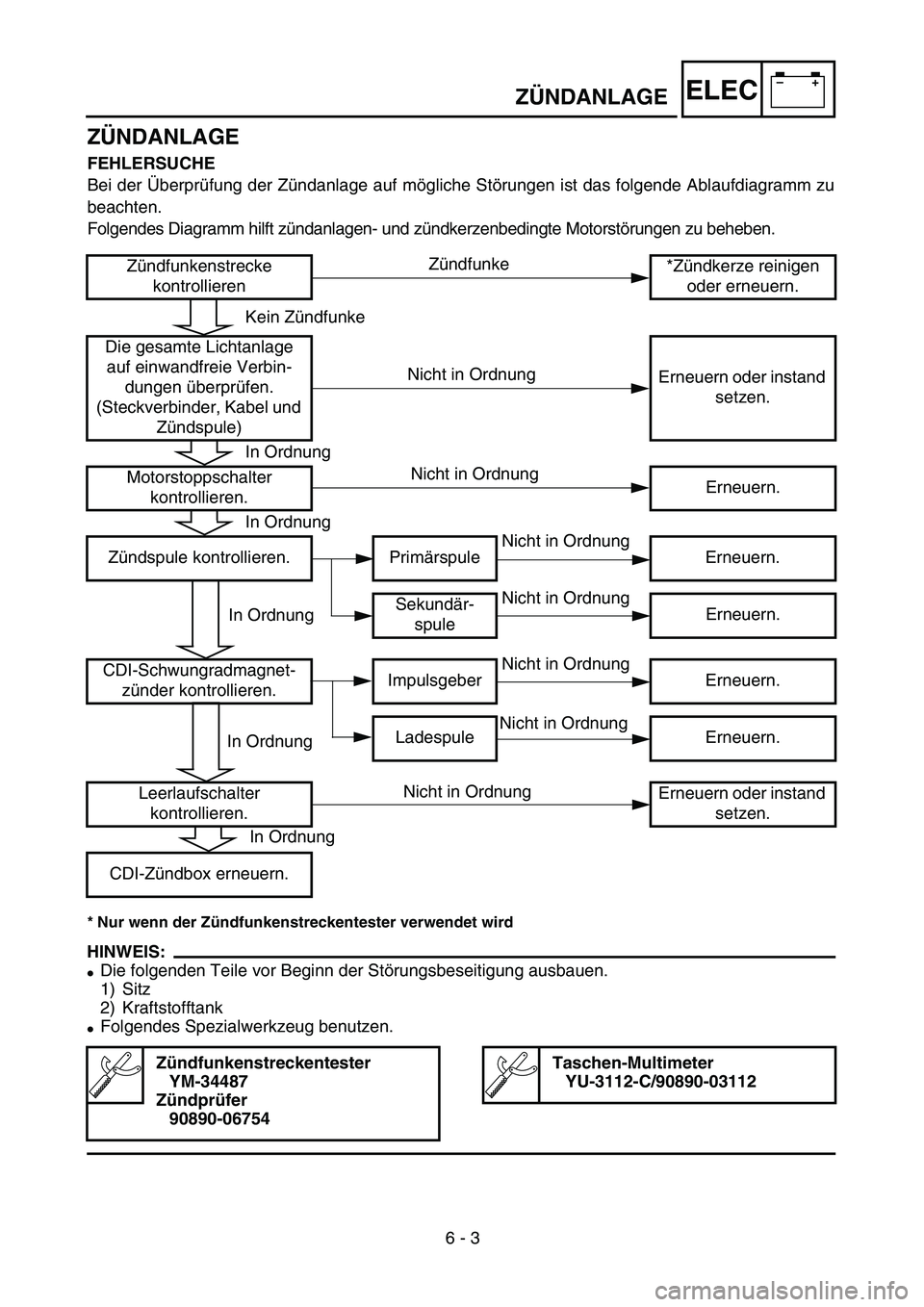

ZÜNDANLAGE
ZÜNDANLAGE
FEHLERSUCHE
Bei der Überprüfung der Zündanlage auf mögliche Störungen ist das folgende Ablaufdiagramm zu
beachten.
Folgendes Diagramm hilft zündanlagen- und zündkerzenbedingte Motorstörungen zu beheben.
* Nur wenn der Zündfunkenstreckentester verwendet wird
HINWEIS:


Die folgenden Teile vor Beginn der Störungsbeseitigung ausbauen.
1) Sitz
2) Kraftstofftank

Folgendes Spezialwerkzeug benutzen.
Zündfunkenstrecke
kontrollieren*Zündkerze reinigen
oder erneuern.
Die gesamte Lichtanlage
auf einwandfreie Verbin-
dungen überprüfen.
(Steckverbinder, Kabel und
Zündspule)Erneuern oder instand
setzen.
Motorstoppschalter
kontrollieren.Erneuern.
Zündspule kontrollieren. Primärspule Erneuern.
Sekundär-
spuleErneuern.
CDI-Schwungradmagnet-
zünder kontrollieren.Impulsgeber Erneuern.
Ladespule Erneuern.
Leerlaufschalter
kontrollieren.Erneuern oder instand
setzen.
CDI-Zündbox erneuern.
Zündfunkenstreckentester
YM-34487
Zündprüfer
90890-06754
Taschen-Multimeter
YU-3112-C/90890-03112
Kein Zündfunke
In Ordnung
In Ordnung
In Ordnung
In Ordnung
Zündfunke
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
6 - 3
