YAMAHA YZ250F 2003 Owners Manual

TUN
ABSTIMMUNG
MOTOR
Vergaser einstellen
Das Luft/Kraftstoffgemisch variiert
mit den atmosphärischen Bedin-
gungen. Daher muß die Einstel-
lung des Vergasers in Abhängig-
keit von Luftdruck, Feuchtigkeit
und Temperatur vorgenommen
werden.
Führen Sie eine Probefahrt durch,
um die ordnungsgemäße Motorlei-
stung (Ansprechverhalten des Mo-
tors) zu überprüfen sowie die Ver-
färbung der Zündkerze bzw. die
Ablagerungen darauf zu kontrollie-
ren. Wählen Sie unter Beachtung
dieser Punkte die bestmöglichen
Vergasereinstellungen aus.
HINWEIS:
Es wird empfohlen, die Vergaserein-
stellungen und Werte wie atmosphä-
rische Bedingungen, Zustand der
Strecke, Rundenzeiten usw. schrift-
lich festzuhalten, um zukünftige Ver-
gasereinstellungen zu erleichtern.
WARNUNG
Der Vergaser ist Bestandteil der
Kraftstoffanlage. Er muß daher
in einer gut belüfteten Umge-
bung montiert werden, in siche-
rer Entfernung von brennbaren
Stoffen und jeglichen Feuer-
quellen.
Schauen Sie niemals in den Ver-
gasereinlaß. Es können Flam-
men herausschießen, falls der
Motor beim Anlassen zurück-
schlägt. Kraftstoff kann aus der
Beschleunigungspumpe entwei-
chen, wenn der Vergaser
demontiert wurde.

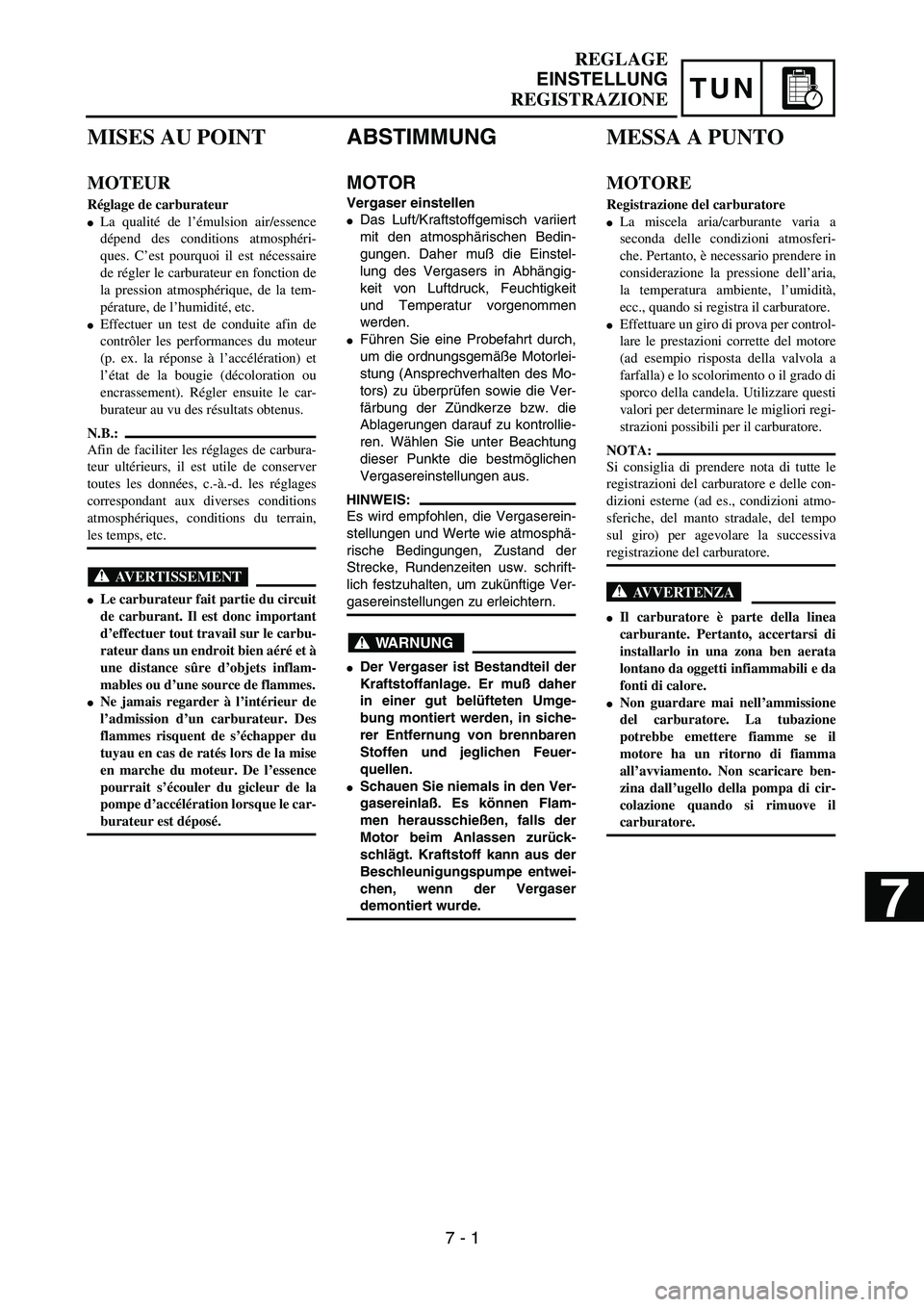

REGLAGE
EINSTELLUNG
REGISTRAZIONE
MISES AU POINT
MOTEUR
Réglage de carburateur
La qualité de l’émulsion air/essence
dépend des conditions atmosphéri-
ques. C’est pourquoi il est nécessaire
de régler le carburateur en fonction de
la pression atmosphérique, de la tem-
pérature, de l’humidité, etc.
Effectuer un test de conduite afin de
contrôler les performances du moteur
(p. ex. la réponse à l’accélération) et
l’état de la bougie (décoloration ou
encrassement). Régler ensuite le car-
burateur au vu des résultats obtenus.
N.B.:
Afin de faciliter les réglages de carbura-
teur ultérieurs, il est utile de conserver
toutes les données, c.-à.-d. les réglages
correspondant aux diverses conditions
atmosphériques, conditions du terrain,
les temps, etc.
AVERTISSEMENT
Le carburateur fait partie du circuit
de carburant. Il est donc important
d’effectuer tout travail sur le carbu-
rateur dans un endroit bien aéré et à
une distance sûre d’objets inflam-
mables ou d’une source de flammes.
Ne jamais regarder à l’intérieur de
l’admission d’un carburateur. Des
flammes risquent de s’échapper du
tuyau en cas de ratés lors de la mise
en marche du moteur. De l’essence
pourrait s’écouler du gicleur de la
pompe d’accélération lorsque le car-
burateur est déposé.
7 - 1
MESSA A PUNTO
MOTORE
Registrazione del carburatore
La miscela aria/carburante varia a
seconda delle condizioni atmosferi-
che. Pertanto, è necessario prendere in
considerazione la pressione dell’aria,
la temperatura ambiente, l’umidità,
ecc., quando si registra il carburatore.
Effettuare un giro di prova per control-
lare le prestazioni corrette del motore
(ad esempio risposta della valvola a
farfalla) e lo scolorimento o il grado di
sporco della candela. Utilizzare questi
valori per determinare le migliori regi-
strazioni possibili per il carburatore.
NOTA:
Si consiglia di prendere nota di tutte le
registrazioni del carburatore e delle con-
dizioni esterne (ad es., condizioni atmo-
sferiche, del manto stradale, del tempo
sul giro) per agevolare la successiva
registrazione del carburatore.
AVVERTENZA
Il carburatore è parte della linea
carburante. Pertanto, accertarsi di
installarlo in una zona ben aerata
lontano da oggetti infiammabili e da
fonti di calore.
Non guardare mai nell’ammissione
del carburatore. La tubazione
potrebbe emettere fiamme se il
motore ha un ritorno di fiamma
all’avviamento. Non scaricare ben-
zina dall’ugello della pompa di cir-
colazione quando si rimuove il
carburatore.






7

7 - 2
TUN
CAUTION:
The carburetor is extremely sensitive to
foreign matter (dirt, sand, water, etc.).
During installation, do not allow foreign
matter to get into the carburetor.
Always handle the carburetor and its
components carefully. Even slight
scratches, bends or damage to carbure-
tor parts may prevent the carburetor from
functioning correctly. Carefully perform
all servicing with the appropriate tools
and without applying excessive force.
When the engine is stopped or when
riding at no load, do not open and close
the throttle unnecessarily. Otherwise, too
much fuel may be discharged, starting
may become difficult or the engine may
not run well.
After installing the carburetor, check that
the throttle operates correctly and opens
and closes smoothly.
Atmospheric conditions and carburetor
settings
The air density (i.e., concentration of oxygen
in the air) determines the richness or lean-
ness of the air/fuel mixture. Therefore, refer
to the above table for mixture settings.
That is:
Higher temperature expands the air with its
resultant reduced density.
Higher humidity reduces the amount of oxy-
gen in the air by so much of the water vapor
in the same air.
Lower atmospheric pressure (at a high alti-
tude) reduces the density of the air.
Air temp. HumidityAir
pressure
(altitude)Mixture Setting
High High Low (high) Richer Leaner
Low Low High (low) Leaner Richer
SETTING

TUN

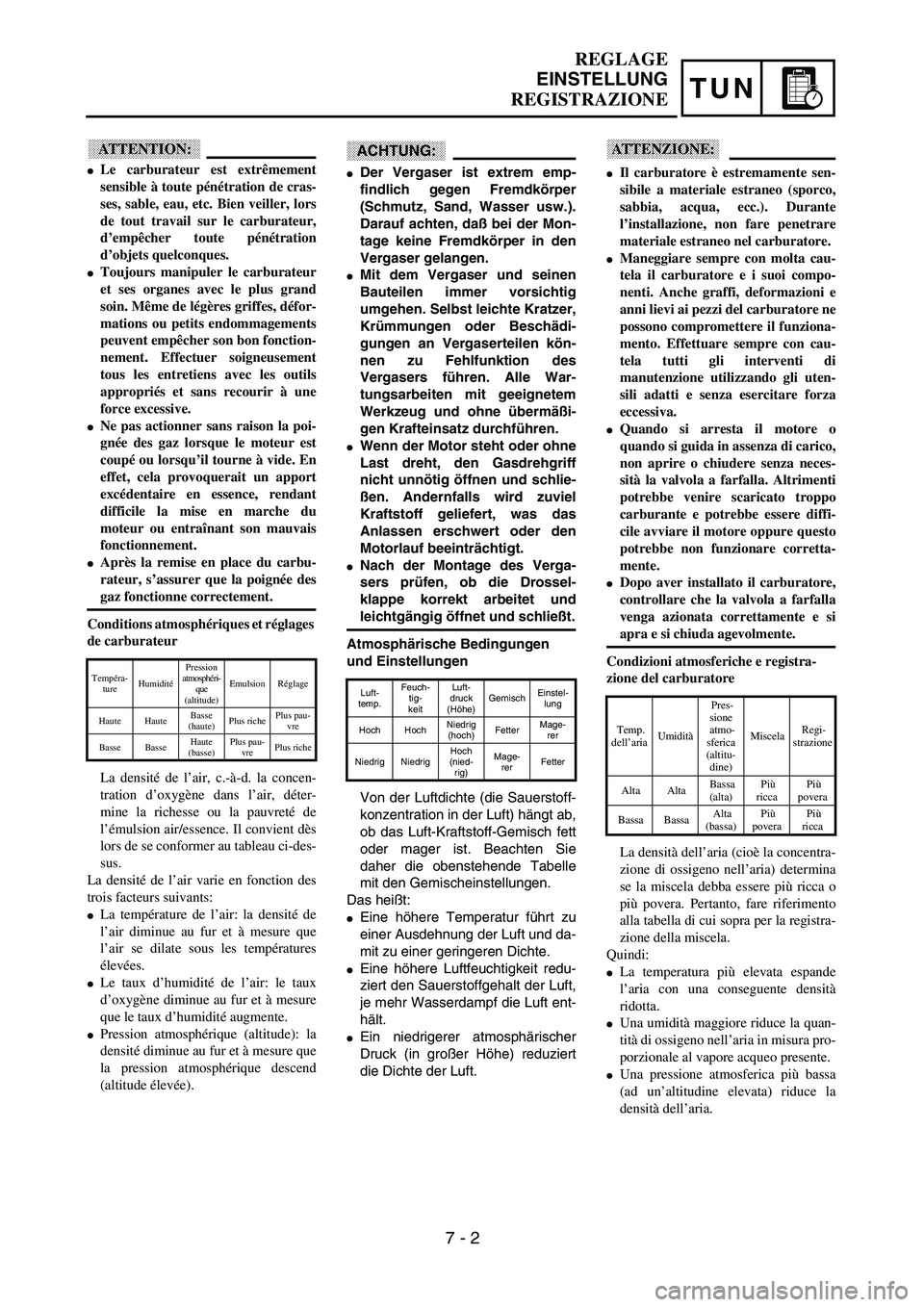

ACHTUNG:
Der Vergaser ist extrem emp-
findlich gegen Fremdkörper
(Schmutz, Sand, Wasser usw.).
Darauf achten, daß bei der Mon-
tage keine Fremdkörper in den
Vergaser gelangen.
Mit dem Vergaser und seinen
Bauteilen immer vorsichtig
umgehen. Selbst leichte Kratzer,
Krümmungen oder Beschädi-
gungen an Vergaserteilen kön-
nen zu Fehlfunktion des
Vergasers führen. Alle War-
tungsarbeiten mit geeignetem
Werkzeug und ohne übermäßi-
gen Krafteinsatz durchführen.
Wenn der Motor steht oder ohne
Last dreht, den Gasdrehgriff
nicht unnötig öffnen und schlie-
ßen. Andernfalls wird zuviel
Kraftstoff geliefert, was das
Anlassen erschwert oder den
Motorlauf beeinträchtigt.
Nach der Montage des Verga-
sers prüfen, ob die Drossel-
klappe korrekt arbeitet und
leichtgängig öffnet und schließt.
Atmosphärische Bedingungen
und Einstellungen
Von der Luftdichte (die Sauerstoff-
konzentration in der Luft) hängt ab,
ob das Luft-Kraftstoff-Gemisch fett
oder mager ist. Beachten Sie
daher die obenstehende Tabelle
mit den Gemischeinstellungen.
Das heißt:
Eine höhere Temperatur führt zu
einer Ausdehnung der Luft und da-
mit zu einer geringeren Dichte.
Eine höhere Luftfeuchtigkeit redu-
ziert den Sauerstoffgehalt der Luft,
je mehr Wasserdampf die Luft ent-
hält.
Ein niedrigerer atmosphärischer
Druck (in großer Höhe) reduziert
die Dichte der Luft.
Luft-
temp.Feuch-
tig-
keitLuft-
druck
(Höhe)GemischEinstel-
lung
Hoch HochNiedrig
(hoch)FetterMage-
rer
Niedrig NiedrigHoch
(nied-
rig)Mage-
rerFetter
REGLAGE
EINSTELLUNG
REGISTRAZIONE
ATTENTION:
Le carburateur est extrêmement
sensible à toute pénétration de cras-
ses, sable, eau, etc. Bien veiller, lors
de tout travail sur le carburateur,
d’empêcher toute pénétration
d’objets quelconques.
Toujours manipuler le carburateur
et ses organes avec le plus grand
soin. Même de légères griffes, défor-
mations ou petits endommagements
peuvent empêcher son bon fonction-
nement. Effectuer soigneusement
tous les entretiens avec les outils
appropriés et sans recourir à une
force excessive.
Ne pas actionner sans raison la poi-
gnée des gaz lorsque le moteur est
coupé ou lorsqu’il tourne à vide. En
effet, cela provoquerait un apport
excédentaire en essence, rendant
difficile la mise en marche du
moteur ou entraînant son mauvais
fonctionnement.
Après la remise en place du carbu-
rateur, s’assurer que la poignée des
gaz fonctionne correctement.
Conditions atmosphériques et réglages
de carburateur
La densité de l’air, c.-à-d. la concen-
tration d’oxygène dans l’air, déter-
mine la richesse ou la pauvreté de
l’émulsion air/essence. Il convient dès
lors de se conformer au tableau ci-des-
sus.
La densité de l’air varie en fonction des
trois facteurs suivants:
La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous les températures
élevées.
Le taux d’humidité de l’air: le taux
d’oxygène diminue au fur et à mesure
que le taux d’humidité augmente.
Pression atmosphérique (altitude): la
densité diminue au fur et à mesure que
la pression atmosphérique descend
(altitude élevée).
Tempéra-
tureHumiditéPression
atmosphéri-
que
(altitude)Emulsion Réglage
Haute HauteBasse
(haute)Plus richePlus pau-
vre
Basse BasseHaute
(basse)Plus pau-
vrePlus riche
7 - 2
ATTENZIONE:
Il carburatore è estremamente sen-
sibile a materiale estraneo (sporco,
sabbia, acqua, ecc.). Durante
l’installazione, non fare penetrare
materiale estraneo nel carburatore.
Maneggiare sempre con molta cau-
tela il carburatore e i suoi compo-
nenti. Anche graffi, deformazioni e
anni lievi ai pezzi del carburatore ne
possono compromettere il funziona-
mento. Effettuare sempre con cau-
tela tutti gli interventi di
manutenzione utilizzando gli uten-
sili adatti e senza esercitare forza
eccessiva.
Quando si arresta il motore o
quando si guida in assenza di carico,
non aprire o chiudere senza neces-
sità la valvola a farfalla. Altrimenti
potrebbe venire scaricato troppo
carburante e potrebbe essere diffi-
cile avviare il motore oppure questo
potrebbe non funzionare corretta-
mente.
Dopo aver installato il carburatore,
controllare che la valvola a farfalla
venga azionata correttamente e si
apra e si chiuda agevolmente.
Condizioni atmosferiche e registra-
zione del carburatore
La densità dell’aria (cioè la concentra-
zione di ossigeno nell’aria) determina
se la miscela debba essere più ricca o
più povera. Pertanto, fare riferimento
alla tabella di cui sopra per la registra-
zione della miscela.
Quindi:
La temperatura più elevata espande
l’aria con una conseguente densità
ridotta.
Una umidità maggiore riduce la quan-
tità di ossigeno nell’aria in misura pro-
porzionale al vapore acqueo presente.
Una pressione atmosferica più bassa
(ad un’altitudine elevata) riduce la
densità dell’aria.
Temp.
dell’aria Umidità Pres-
sione
atmo-
sferica
(altitu-
dine) Miscela Regi-
strazione
Alta Alta Bassa
(alta) Più
ricca Più
povera
Bassa Bassa Alta
(bassa) Più
povera Più
ricca

7 - 3

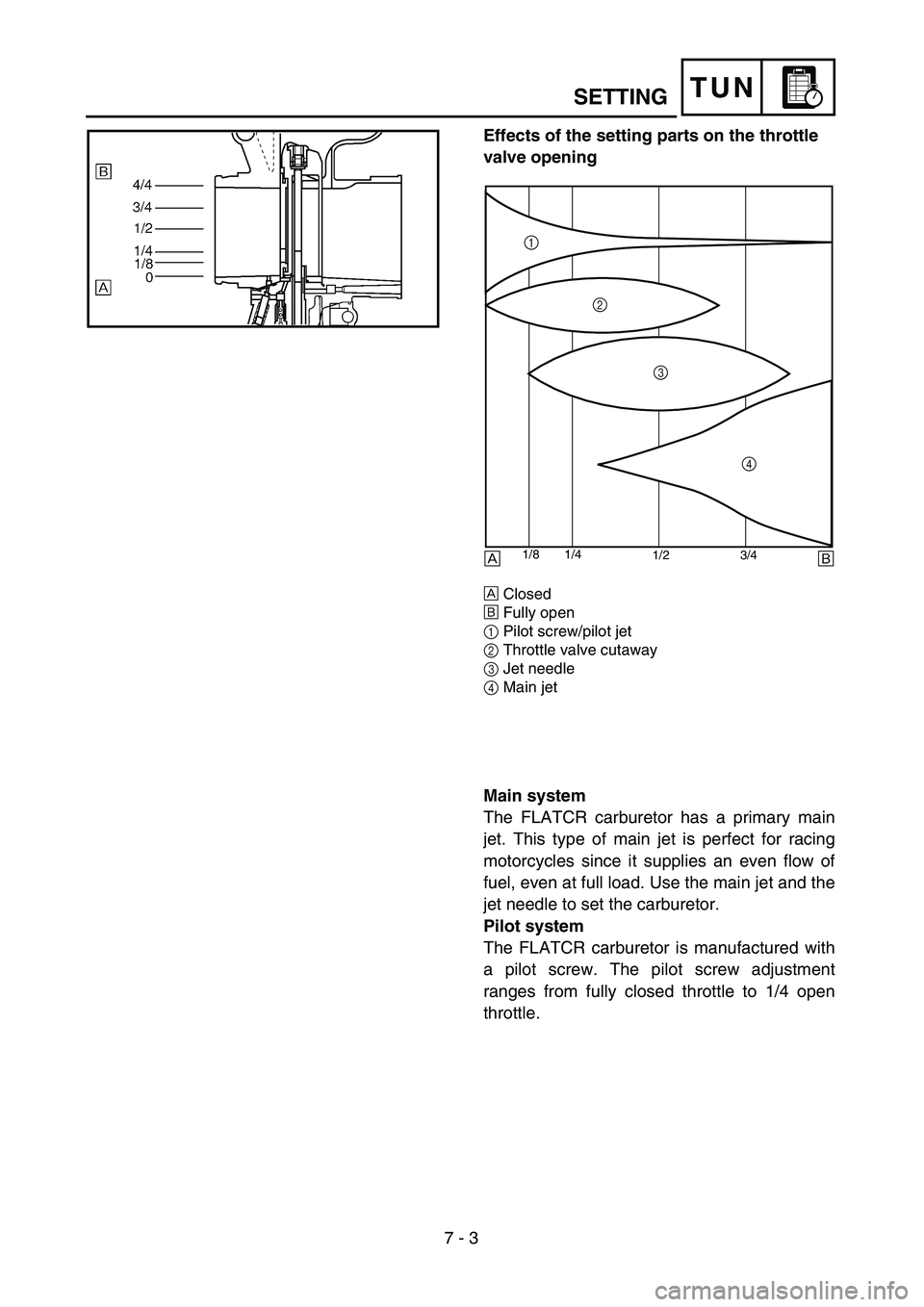

TUNSETTING
Effects of the setting parts on the throttle
valve opening
ÅClosed
ıFully open
1Pilot screw/pilot jet
2Throttle valve cutaway
3Jet needle
4Main jet
1/2 3/4 1/4 1/8
1
2
3
4
Åı
Main system
The FLATCR carburetor has a primary main
jet. This type of main jet is perfect for racing
motorcycles since it supplies an even flow of
fuel, even at full load. Use the main jet and the
jet needle to set the carburetor.
Pilot system
The FLATCR carburetor is manufactured with
a pilot screw. The pilot screw adjustment
ranges from fully closed throttle to 1/4 open
throttle.

TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE

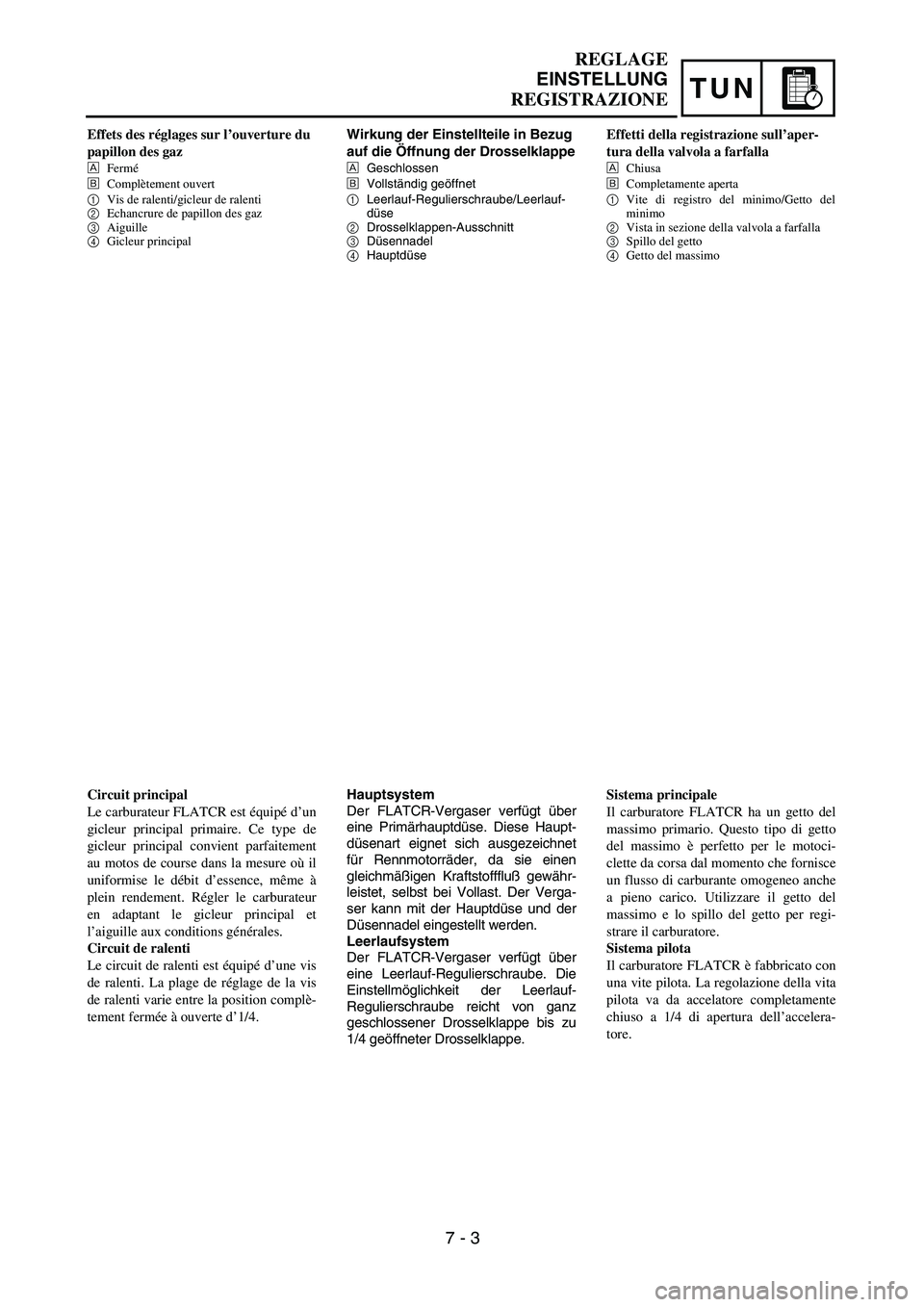

Wirkung der Einstellteile in Bezug
auf die Öffnung der Drosselklappe
ÅGeschlossen
ıVollständig geöffnet
1Leerlauf-Regulierschraube/Leerlauf-
düse
2Drosselklappen-Ausschnitt
3Düsennadel
4Hauptdüse
Hauptsystem
Der FLATCR-Vergaser verfügt über
eine Primärhauptdüse. Diese Haupt-
düsenart eignet sich ausgezeichnet
für Rennmotorräder, da sie einen
gleichmäßigen Kraftstofffluß gewähr-
leistet, selbst bei Vollast. Der Verga-
ser kann mit der Hauptdüse und der
Düsennadel eingestellt werden.
Leerlaufsystem
Der FLATCR-Vergaser verfügt über
eine Leerlauf-Regulierschraube. Die
Einstellmöglichkeit der Leerlauf-
Regulierschraube reicht von ganz
geschlossener Drosselklappe bis zu
1/4 geöffneter Drosselklappe. Effets des réglages sur l’ouverture du
papillon des gaz
ÅFermé
ıComplètement ouvert
1Vis de ralenti/gicleur de ralenti
2Echancrure de papillon des gaz
3Aiguille
4Gicleur principal
Circuit principal
Le carburateur FLATCR est équipé d’un
gicleur principal primaire. Ce type de
gicleur principal convient parfaitement
au motos de course dans la mesure où il
uniformise le débit d’essence, même à
plein rendement. Régler le carburateur
en adaptant le gicleur principal et
l’aiguille aux conditions générales.
Circuit de ralenti
Le circuit de ralenti est équipé d’une vis
de ralenti. La plage de réglage de la vis
de ralenti varie entre la position complè-
tement fermée à ouverte d’1/4.
7 - 3
Effetti della registrazione sull’aper-
tura della valvola a farfalla
ÅChiusa
ıCompletamente aperta
1Vite di registro del minimo/Getto del
minimo
2Vista in sezione della valvola a farfalla
3Spillo del getto
4Getto del massimo
Sistema principale
Il carburatore FLATCR ha un getto del
massimo primario. Questo tipo di getto
del massimo è perfetto per le motoci-
clette da corsa dal momento che fornisce
un flusso di carburante omogeneo anche
a pieno carico. Utilizzare il getto del
massimo e lo spillo del getto per regi-
strare il carburatore.
Sistema pilota
Il carburatore FLATCR è fabbricato con
una vite pilota. La regolazione della vita
pilota va da accelatore completamente
chiuso a 1/4 di apertura dell’accelera-
tore.

7 - 4

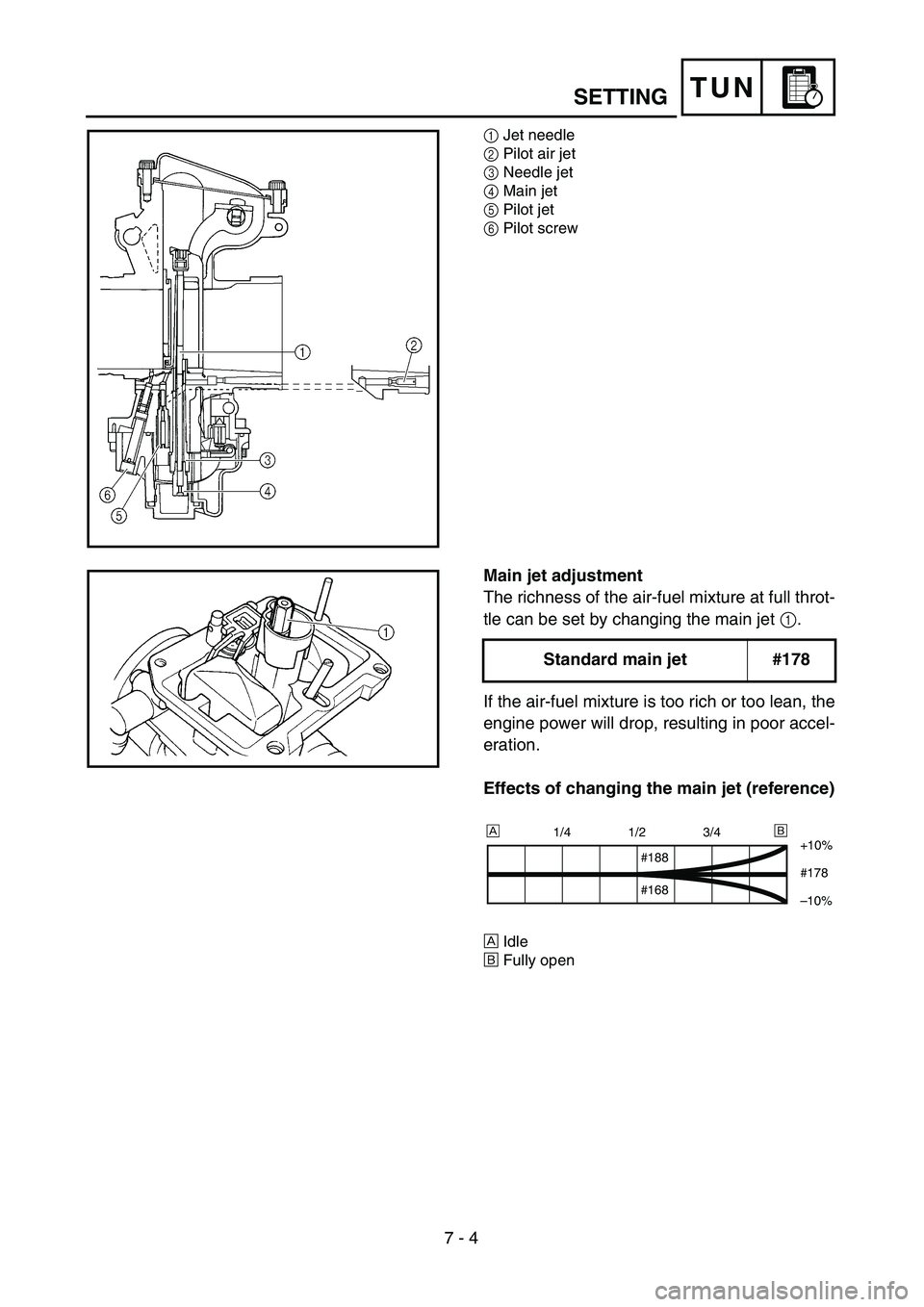

TUNSETTING
1Jet needle
2Pilot air jet
3Needle jet
4Main jet
5Pilot jet
6Pilot screw
Main jet adjustment
The richness of the air-fuel mixture at full throt-
tle can be set by changing the main jet 1.
If the air-fuel mixture is too rich or too lean, the
engine power will drop, resulting in poor accel-
eration.
Effects of changing the main jet (reference)
ÅIdle
ıFully open
Standard main jet #178
1/4 1/2 3/4
+10%
#178
–10%
#188
#168
Åı

TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE

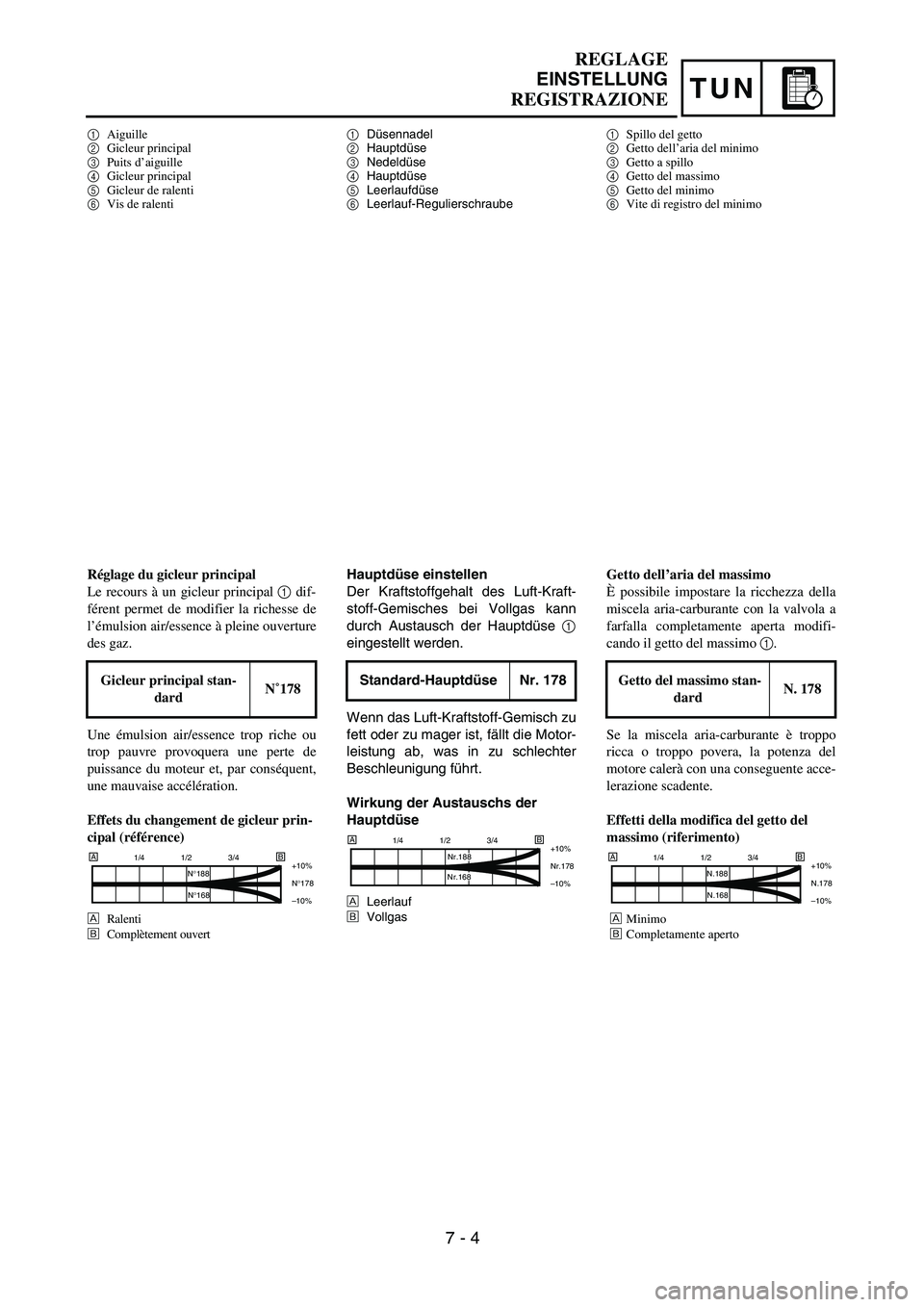

1Düsennadel
2Hauptdüse
3Nedeldüse
4Hauptdüse
5Leerlaufdüse
6Leerlauf-Regulierschraube
Hauptdüse einstellen
Der Kraftstoffgehalt des Luft-Kraft-
stoff-Gemisches bei Vollgas kann
durch Austausch der Hauptdüse 1
eingestellt werden.
Wenn das Luft-Kraftstoff-Gemisch zu
fett oder zu mager ist, fällt die Motor-
leistung ab, was in zu schlechter
Beschleunigung führt.
Wirkung der Austauschs der
Hauptdüse
ÅLeerlauf
ıVollgas
Standard-Hauptdüse Nr. 178
1/4 1/2 3/4
+10%
Nr.178
–10% AB
Nr.188
Nr.168
1Aiguille
2Gicleur principal
3Puits d’aiguille
4Gicleur principal
5Gicleur de ralenti
6Vis de ralenti
Réglage du gicleur principal
Le recours à un gicleur principal 1 dif-
férent permet de modifier la richesse de
l’émulsion air/essence à pleine ouverture
des gaz.
Une émulsion air/essence trop riche ou
trop pauvre provoquera une perte de
puissance du moteur et, par conséquent,
une mauvaise accélération.
Effets du changement de gicleur prin-
cipal (référence)
ÅRalenti
ıComplètement ouvert
Gicleur principal stan-
dardN˚178
1/4 1/2 3/4
+10%
N°178
–10% AB
N°188
N°168
7 - 4
1Spillo del getto
2Getto dell’aria del minimo
3Getto a spillo
4Getto del massimo
5Getto del minimo
6Vite di registro del minimo
Getto dell’aria del massimo
È possibile impostare la ricchezza della
miscela aria-carburante con la valvola a
farfalla completamente aperta modifi-
cando il getto del massimo 1.
Se la miscela aria-carburante è troppo
ricca o troppo povera, la potenza del
motore calerà con una conseguente acce-
lerazione scadente.
Effetti della modifica del getto del
massimo (riferimento)
ÅMinimo
ıCompletamente aperto
Getto del massimo stan-
dard N. 178
1/4 1/2 3/4
+10%
N.178
–10% AB
N.188
N.168

7 - 5
TUNSETTING

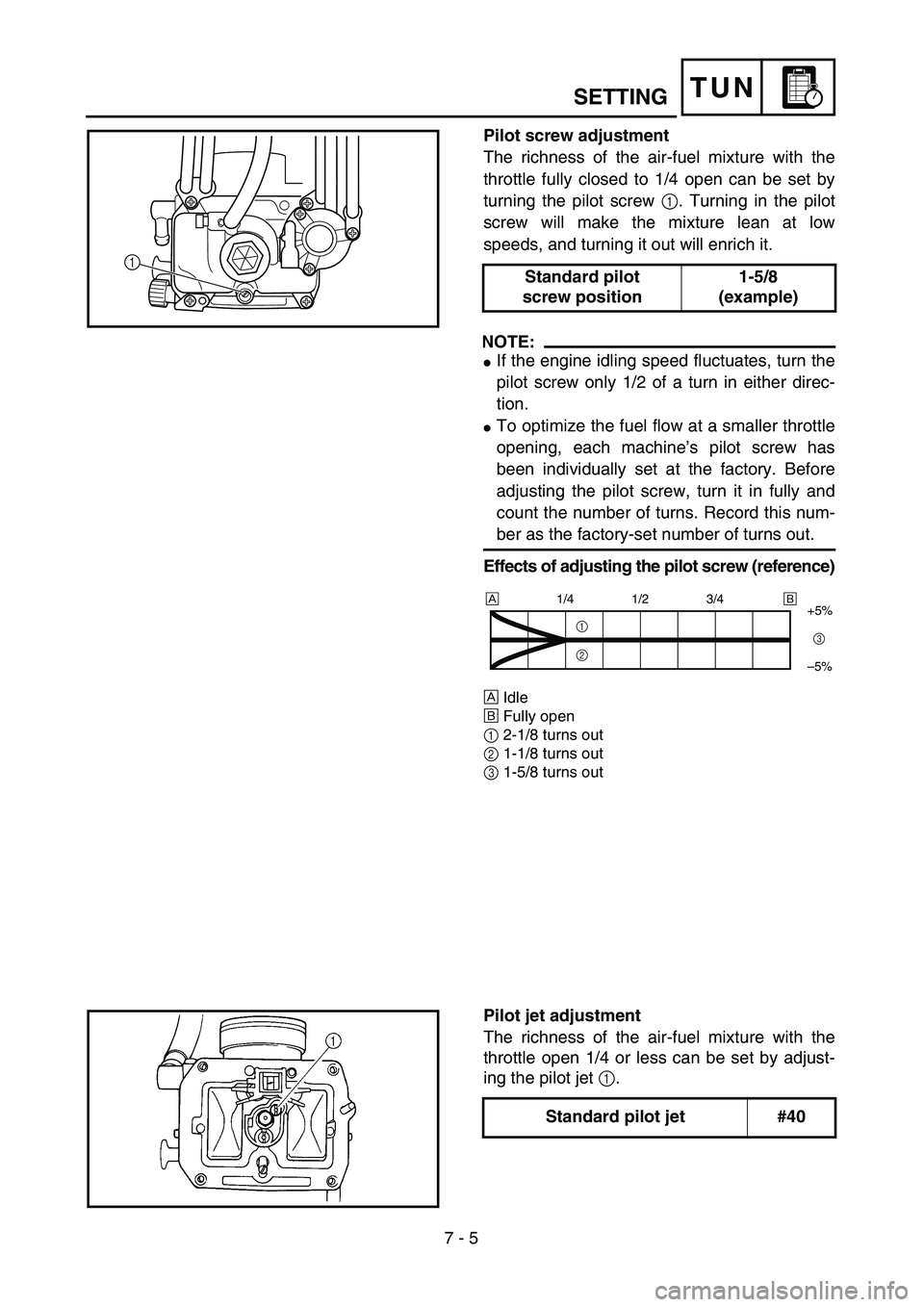

Pilot screw adjustment
The richness of the air-fuel mixture with the
throttle fully closed to 1/4 open can be set by
turning the pilot screw 1. Turning in the pilot
screw will make the mixture lean at low
speeds, and turning it out will enrich it.
NOTE:
If the engine idling speed fluctuates, turn the
pilot screw only 1/2 of a turn in either direc-
tion.
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot screw has
been individually set at the factory. Before
adjusting the pilot screw, turn it in fully and
count the number of turns. Record this num-
ber as the factory-set number of turns out.
Effects of adjusting the pilot screw (reference)
ÅIdle
ıFully open
12-1/8 turns out
21-1/8 turns out
31-5/8 turns out
Standard pilot
screw position1-5/8
(example)1
1/4 1/2 3/4
+5%
–5%
1
23
Åı
Pilot jet adjustment
The richness of the air-fuel mixture with the
throttle open 1/4 or less can be set by adjust-
ing the pilot jet 1.
Standard pilot jet #40

TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE

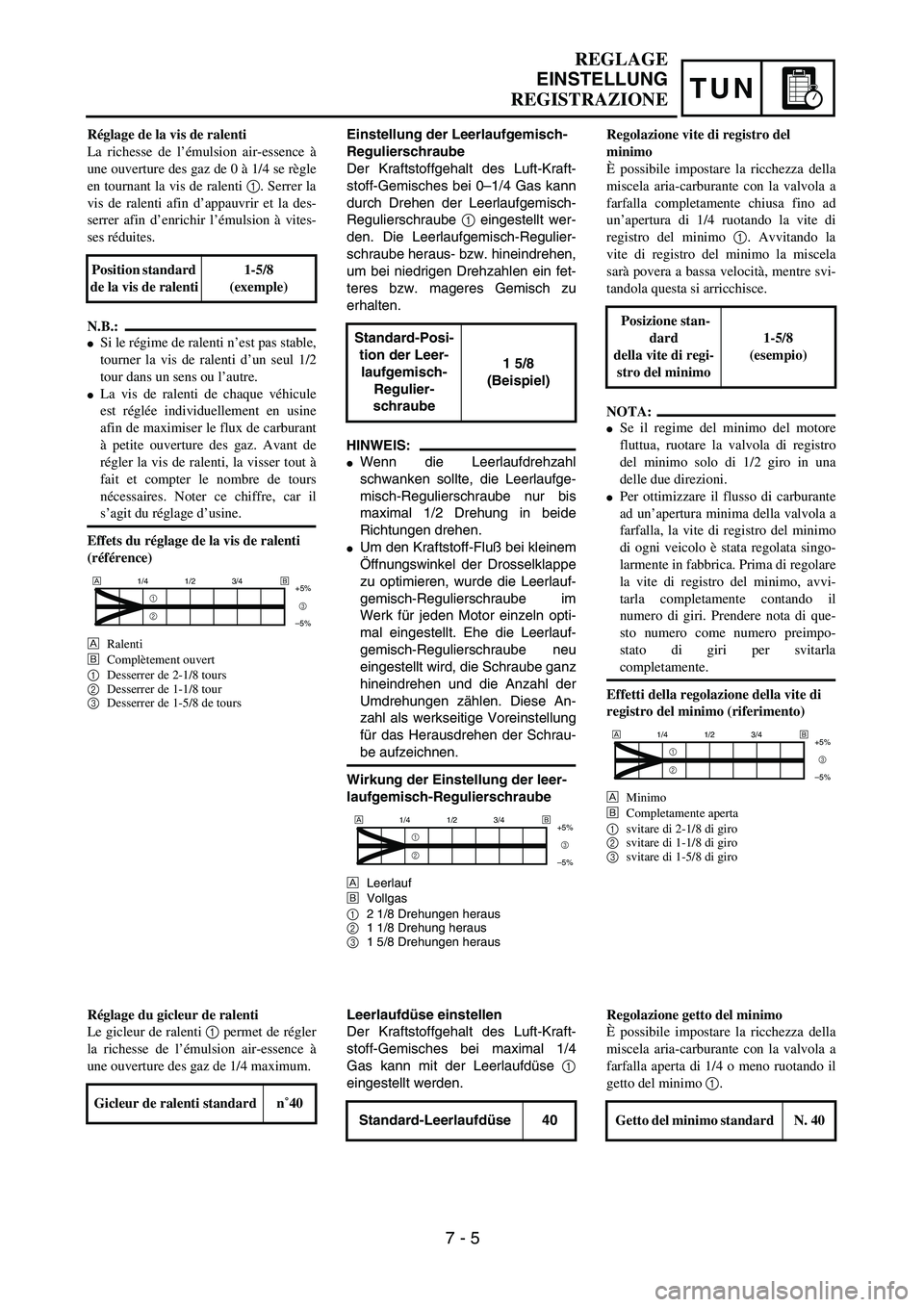

Einstellung der Leerlaufgemisch-
Regulierschraube
Der Kraftstoffgehalt des Luft-Kraft-
stoff-Gemisches bei 0–1/4 Gas kann
durch Drehen der Leerlaufgemisch-
Regulierschraube 1 eingestellt wer-
den. Die Leerlaufgemisch-Regulier-
schraube heraus- bzw. hineindrehen,
um bei niedrigen Drehzahlen ein fet-
teres bzw. mageres Gemisch zu
erhalten.
HINWEIS:
Wenn die Leerlaufdrehzahl
schwanken sollte, die Leerlaufge-
misch-Regulierschraube nur bis
maximal 1/2 Drehung in beide
Richtungen drehen.
Um den Kraftstoff-Fluß bei kleinem
Öffnungswinkel der Drosselklappe
zu optimieren, wurde die Leerlauf-
gemisch-Regulierschraube im
Werk für jeden Motor einzeln opti-
mal eingestellt. Ehe die Leerlauf-
gemisch-Regulierschraube neu
eingestellt wird, die Schraube ganz
hineindrehen und die Anzahl der
Umdrehungen zählen. Diese An-
zahl als werkseitige Voreinstellung
für das Herausdrehen der Schrau-
be aufzeichnen.
Wirkung der Einstellung der leer-
laufgemisch-Regulierschraube
ÅLeerlauf
ıVollgas
12 1/8 Drehungen heraus
21 1/8 Drehung heraus
31 5/8 Drehungen heraus
Standard-Posi-
tion der Leer-
laufgemisch-
Regulier-
schraube1 5/8
(Beispiel)
1/4 1/2 3/4
+5%
–5%
1
23
Åı
Leerlaufdüse einstellen
Der Kraftstoffgehalt des Luft-Kraft-
stoff-Gemisches bei maximal 1/4
Gas kann mit der Leerlaufdüse 1
eingestellt werden.
Standard-Leerlaufdüse 40
Réglage de la vis de ralenti
La richesse de l’émulsion air-essence à
une ouverture des gaz de 0 à 1/4 se règle
en tournant la vis de ralenti 1. Serrer la
vis de ralenti afin d’appauvrir et la des-
serrer afin d’enrichir l’émulsion à vites-
ses réduites.
N.B.:
Si le régime de ralenti n’est pas stable,
tourner la vis de ralenti d’un seul 1/2
tour dans un sens ou l’autre.
La vis de ralenti de chaque véhicule
est réglée individuellement en usine
afin de maximiser le flux de carburant
à petite ouverture des gaz. Avant de
régler la vis de ralenti, la visser tout à
fait et compter le nombre de tours
nécessaires. Noter ce chiffre, car il
s’agit du réglage d’usine.
Effets du réglage de la vis de ralenti
(référence)
ÅRalenti
ıComplètement ouvert
1Desserrer de 2-1/8 tours
2Desserrer de 1-1/8 tour
3Desserrer de 1-5/8 de tours
Position standard
de la vis de ralenti1-5/8
(exemple)
1/4 1/2 3/4
+5%
–5%
1
23
Åı
Réglage du gicleur de ralenti
Le gicleur de ralenti 1 permet de régler
la richesse de l’émulsion air-essence à
une ouverture des gaz de 1/4 maximum.
Gicleur de ralenti standard n˚40
7 - 5
Regolazione vite di registro del
minimo
È possibile impostare la ricchezza della
miscela aria-carburante con la valvola a
farfalla completamente chiusa fino ad
un’apertura di 1/4 ruotando la vite di
registro del minimo 1. Avvitando la
vite di registro del minimo la miscela
sarà povera a bassa velocità, mentre svi-
tandola questa si arricchisce.
NOTA:
Se il regime del minimo del motore
fluttua, ruotare la valvola di registro
del minimo solo di 1/2 giro in una
delle due direzioni.
Per ottimizzare il flusso di carburante
ad un’apertura minima della valvola a
farfalla, la vite di registro del minimo
di ogni veicolo è stata regolata singo-
larmente in fabbrica. Prima di regolare
la vite di registro del minimo, avvi-
tarla completamente contando il
numero di giri. Prendere nota di que-
sto numero come numero preimpo-
stato di giri per svitarla
completamente.
Effetti della regolazione della vite di
registro del minimo (riferimento)
ÅMinimo
ıCompletamente aperta
1svitare di 2-1/8 di giro
2svitare di 1-1/8 di giro
3svitare di 1-5/8 di giro
Posizione stan-
dard
della vite di regi-
stro del minimo 1-5/8
(esempio)
1/4 1/2 3/4
+5%
–5%
1
23
Åı
Regolazione getto del minimo
È possibile impostare la ricchezza della
miscela aria-carburante con la valvola a
farfalla aperta di 1/4 o meno ruotando il
getto del minimo 1.
Getto del minimo standard N. 40

7 - 6
TUNSETTING

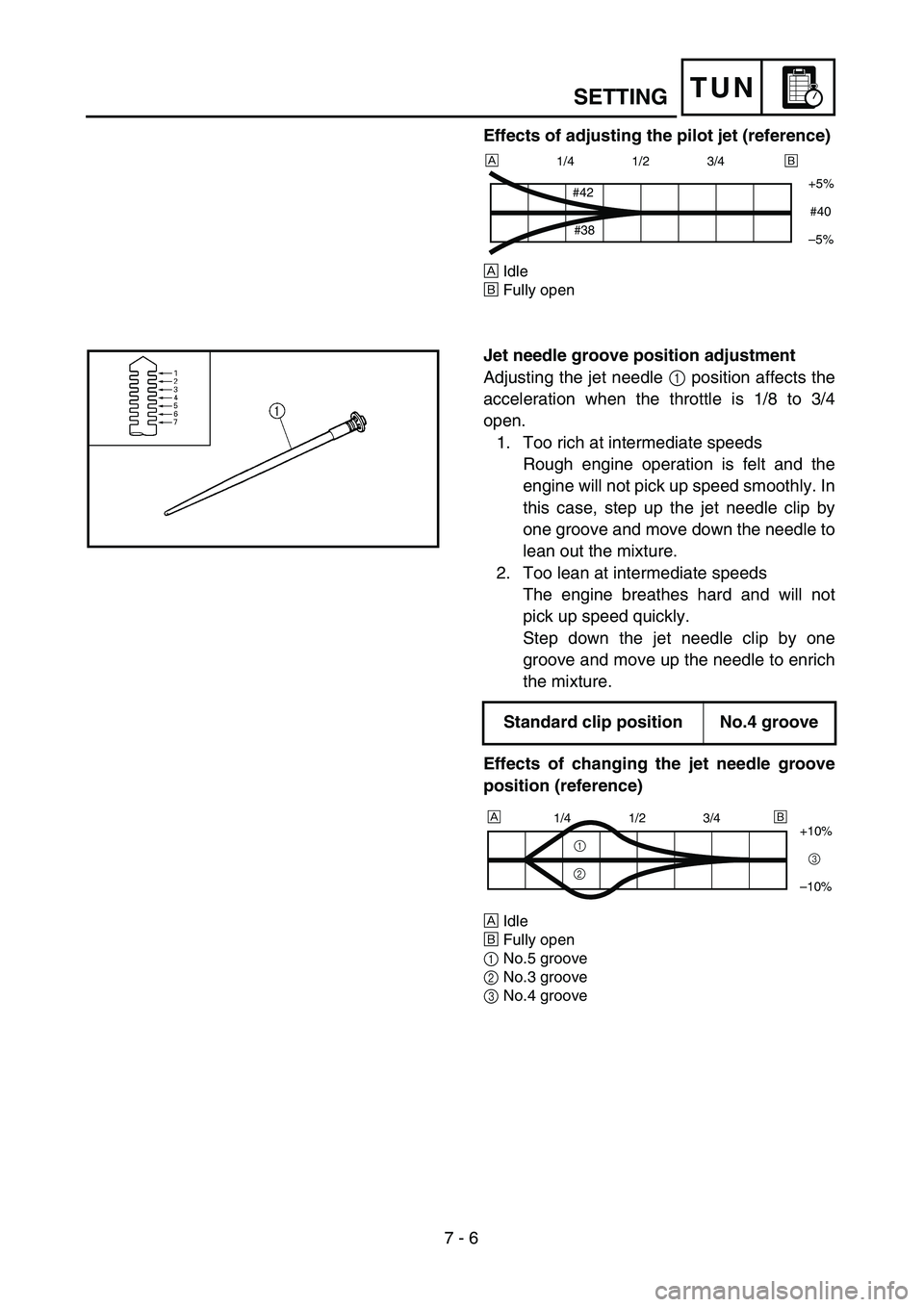

Effects of adjusting the pilot jet (reference)
ÅIdle
ıFully open
1/4 1/2 3/4
+5%
–5%
#42
#38#40
Å
ı
Jet needle groove position adjustment
Adjusting the jet needle 1 position affects the
acceleration when the throttle is 1/8 to 3/4
open.
1. Too rich at intermediate speeds
Rough engine operation is felt and the
engine will not pick up speed smoothly. In
this case, step up the jet needle clip by
one groove and move down the needle to
lean out the mixture.
2. Too lean at intermediate speeds
The engine breathes hard and will not
pick up speed quickly.
Step down the jet needle clip by one
groove and move up the needle to enrich
the mixture.
Effects of changing the jet needle groove
position (reference)
ÅIdle
ıFully open
1No.5 groove
2No.3 groove
3No.4 groove
Standard clip position No.4 groove
1/4 1/2 3/4
+10%
–10%
1
23
ı Å
