YAMAHA YZ250F 2004 Manuale duso (in Italian)

SPEC
2 - 22
1Gasseilzug
2Kraftstofftank-Lüfterschlauch
3Klammer
4Kupplungsseilzug
5Heißstarterseilzug
6Motorstoppschalterleitung
7Bremsschlauch
8Schlauchführung
ÅDie Motorstoppschalterleitung am
Lenker befestigen.
ıDen Bremsschlauch vor dem Num-
mernschild verlegen. 1Câble d’accélérateur
2Flexible de reniflard de réservoir à
essence
3Bride
4Câble d’embrayage
5Câble de démarreur à chaud
6Fil de commutateur d’arrêt de moteur
7Flexible de frein
8Guide de flexible
ÅAttacher le fil de commutateur d’arrêt de
moteur au guidon.
ıFaire passer le flexible de frein devant la
plaque d’immatriculation.1Cavo dell’acceleratore
2Flessibile di sfiato del serbatoio carbu-
rante
3Morsetto
4Cavo della frizione
5Cavo dell’avviamento a caldo
6Cavo dell’interruttore di arresto motore
7Flessibile del freno
8Guida flessibile
ÅFissare il cavo dell’interruttore di arresto
motore al manubrio.
ıFar passare il flessibile del freno davanti
alla piastrina numerata.
CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI

3 - 1
INSP
ADJ

MAINTENANCE INTERVALS
EC300000
REGULAR INSPECTION AND ADJUSTMENTS
MAINTENANCE INTERVALS
The following schedule is intended as a general guide to maintenance and lubrication. Bear in mind
that such factors as weather, terrain, geographical location, and individual usage will alter the
required maintenance and lubrication intervals. If you are a doubt as to what intervals to follow in
maintaining and lubricating your machine, consult your Yamaha dealer.
ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)
As re-
quiredRemarks
ENGINE OIL
Replace
Inspect
●

●●

●
OIL FILTER ELEMENT, OIL STRAINER
Clean
●

VALVES
Check the valve clearances
Inspect
Replace
●

●

●

●
The engine must be cold.
Check the valve seats
and valve stems for wear.
VALVE SPRINGS
Inspect
Replace
●

●
Check the free length and
the tilt.
VALVE LIFTERS
Inspect
Replace
●

●
Check for scratches and
wear.
CAMSHAFTS
Inspect
Replace
●

●
Inspect the camshaft sur-
face.
Inspect the decompres-
sion system.
TIMING CHAIN SPROCKETS, TIMING
CHAIN
Inspect
Replace
●

●
Check for wear on the
teeth and for damage.
PISTON
Inspect
Clean
Replace
●

●

●

●
Inspect crack
Inspect carbon deposits
and eliminate them.
PISTON RING
Inspect
Replace
●

●

●
Check ring end gap
PISTON PIN
Inspect
Replace
●

●

CYLINDER HEAD
Inspect and clean
●
Inspect carbon deposits
and eliminate them.
Change gasket
CYLINDER
Inspect and clean
Replace
●

●
Inspect score marks
Inspect wear
CLUTCH
Inspect and adjust
Replace
●

●

●
Inspect housing, friction
plate, clutch plate and
spring
TRANSMISSION
Inspect
Replace bearing
●

●

3 - 2

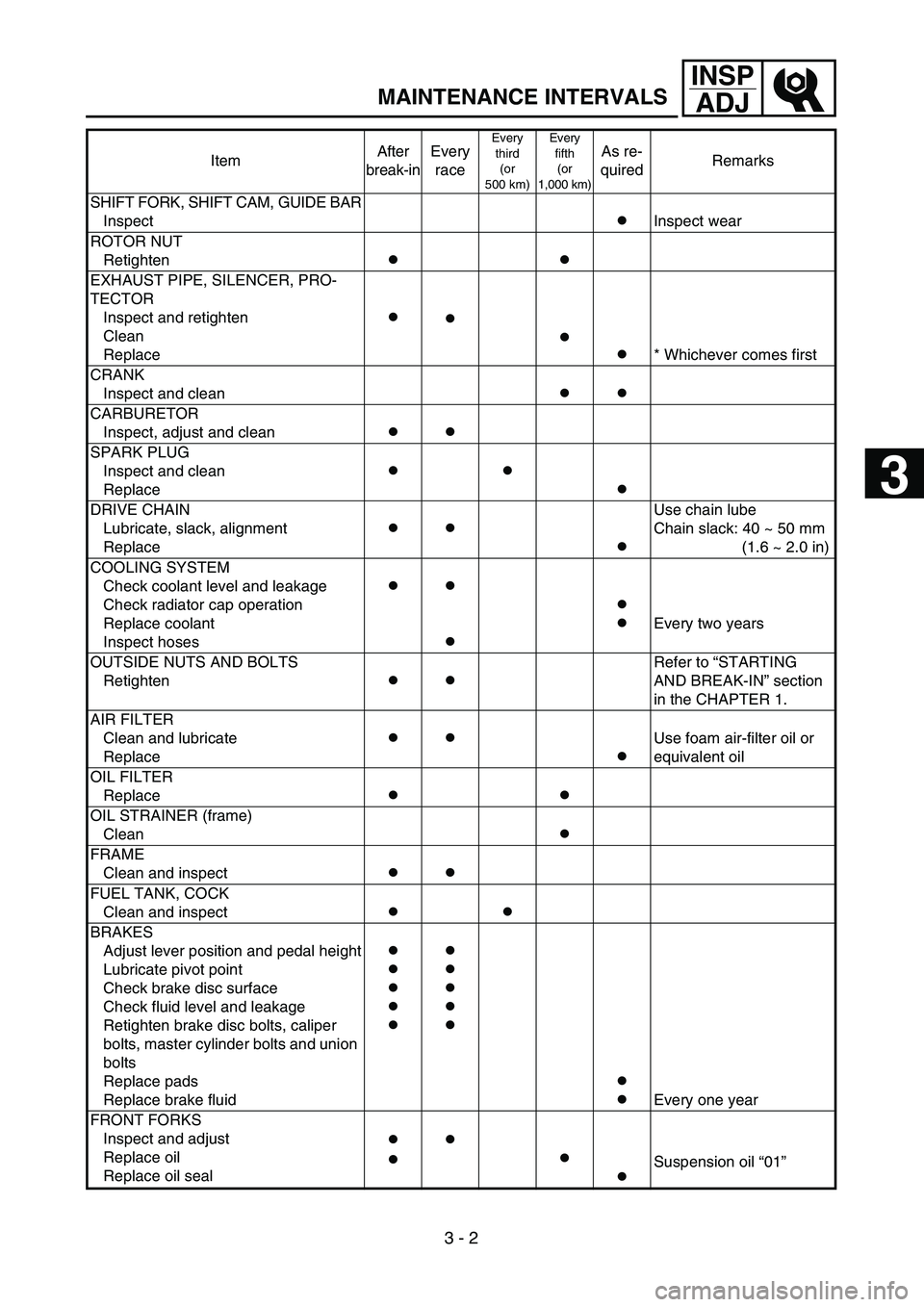

INSP
ADJ

MAINTENANCE INTERVALS
SHIFT FORK, SHIFT CAM, GUIDE BAR
Inspect
●
Inspect wear
ROTOR NUT
Retighten
●

●

EXHAUST PIPE, SILENCER, PRO-
TECTOR
Inspect and retighten
Clean
Replace
●

●

●

●
* Whichever comes first
CRANK
Inspect and clean
●

●

CARBURETOR
Inspect, adjust and clean
●

●

SPARK PLUG
Inspect and clean
Replace
●

●

●

DRIVE CHAIN
Lubricate, slack, alignment
Replace
●

●

●
Use chain lube
Chain slack: 40 ~ 50 mm
(1.6 ~ 2.0 in)
COOLING SYSTEM
Check coolant level and leakage
Check radiator cap operation
Replace coolant
Inspect hoses
●

●

●

●

●
Every two years
OUTSIDE NUTS AND BOLTS
Retighten
●

●
Refer to “STARTING
AND BREAK-IN” section
in the CHAPTER 1.
AIR FILTER
Clean and lubricate
Replace
●

●

●
Use foam air-filter oil or
equivalent oil
OIL FILTER
Replace
●●
OIL STRAINER (frame)
Clean
●
FRAME
Clean and inspect
●

●

FUEL TANK, COCK
Clean and inspect
●

●

BRAKES
Adjust lever position and pedal height
Lubricate pivot point
Check brake disc surface
Check fluid level and leakage
Retighten brake disc bolts, caliper
bolts, master cylinder bolts and union
bolts
Replace pads
Replace brake fluid
●

●

●

●

●

●

●

●

●

●

●

●
Every one year
FRONT FORKS
Inspect and adjust
Replace oil
Replace oil seal
●

●

●

●

●
Suspension oil “01” ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)
As re-
quiredRemarks
1
2
3

3 - 3
INSP
ADJ

MAINTENANCE INTERVALS
FRONT FORK OIL SEAL AND DUST
SEAL
Clean and lube
●

●
Lithium base grease
REAR SHOCK ABSORBER
Inspect and adjust
Lube
Retighten
●

●

●

●

●

(After
rain ride)
●Molybdenum disulfide
grease
DRIVE CHAIN GUIDE AND ROLLERS
Inspect
● ●
SWINGARM
Inspect, lube and retighten
● ● Molybdenum disulfide
grease
RELAY ARM, CONNECTING ROD
Inspect, lube and retighten
● ● Molybdenum disulfide
grease
STEERING HEAD
Inspect free play and retighten
Clean and lube
Replace bearing
● ●
●
● Lithium base grease
TIRE, WHEELS
Inspect air pressure, wheel run-out,
tire wear and spoke looseness
Retighten sprocket bolt
Inspect bearings
Replace bearings
Lubricate
●
●
●
●
●
●
●
Lithium base grease
THROTTLE, CONTROL CABLE
Check routing and connection
Lubricate
Inspect and clean (throttle cable)
●
●
● ●

●
● Yamaha cable lube or
SAE 10W-30 motor oil
Inspect dirt and wear on
the throttle cable on the
carburetor side.
HOT STARTER, CLUTCH LEVER
Inspect free play
●
ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks

INSP
ADJ

PROGRAMME D’ENTRETIEN
CONTROLES ET REGLAGES COURANTS
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et la lubrification. Garder à
l’esprit que le temps, le terrain, la situation géographique et l’emploi que l’on fait de Sa machine ont une
grande influence sur les intervalles d’entretien et de lubrification. En cas de doute au sujet des intervalles
d’entretien et de lubrification à adopter, consulter son concessionnaire Yamaha.
PartieAprès
rodageChaque
courseChaque
3ème (ou
500 km)Chaque
5ème (ou
1.000 km)Si
néces-
saireRemarques
HUILE DE MOTEUR
Changer
Contrôler
●
●●
●
ELEMENT DE FILTRE A HUILE, CRE-
PINE D’HUILE
Nettoyer
●
SOUPAPES
Contrôler le jeu aux soupapes
Contrôler
Remplacer
●●
●
●
Le moteur doit être froid.
Contrôler l’usure des sièges
et les queues de soupape.
RESSORTS DE SOUPAPE
Contrôler
Remplacer
●
●
Contrôler la longueur libre et
l’inclinaison.
POUSSOIRS DE SOUPAPE
Contrôler
Remplacer
●
●
Contrôler s’ils sont griffés
ou usés.
ARBRES A CAMES
Contrôler
Remplacer
●
●
Contrôler la surface des
arbres à cames.
Inspecter le système de
décompression
PIGNONS DE CHAINE DE DISTRIBU-
TION, CHAINE DE DISTRIBUTION
Contrôler
Remplacer
●
●
S’assurer que les dents ne
sont ni usées ni endomma-
gées.
PISTON
Contrôler
Nettoyer
Remplacer
●●
●
●
Contrôler s’il n’est pas fendu.
Inspecter les dépôts de cala-
mine et les éliminer.
SEGMENT
Contrôler
Remplacer
●
●●
Contrôler l’écartement des
extrémités.
AXE DE PISTON
Contrôler
Remplacer
●
●
CULASSE
Contrôler et nettoyer
●
Inspecter les dépôts de cala-
mine et les éliminer.
Remplacer le joint.
CYLINDRE
Contrôler et nettoyer
Remplacer
●
●
Contrôler les marques de
rayures.
Contrôler l’usure.
EMBRAYAGE
Contrôler et régler
Remplacer
●●
●
Contrôler la cloche, le dis-
que de friction, le disque
d’embrayage et le ressort.
BOITE DE VITESSE
Contrôler
Remplacer le roulement
●
●
3 - 1

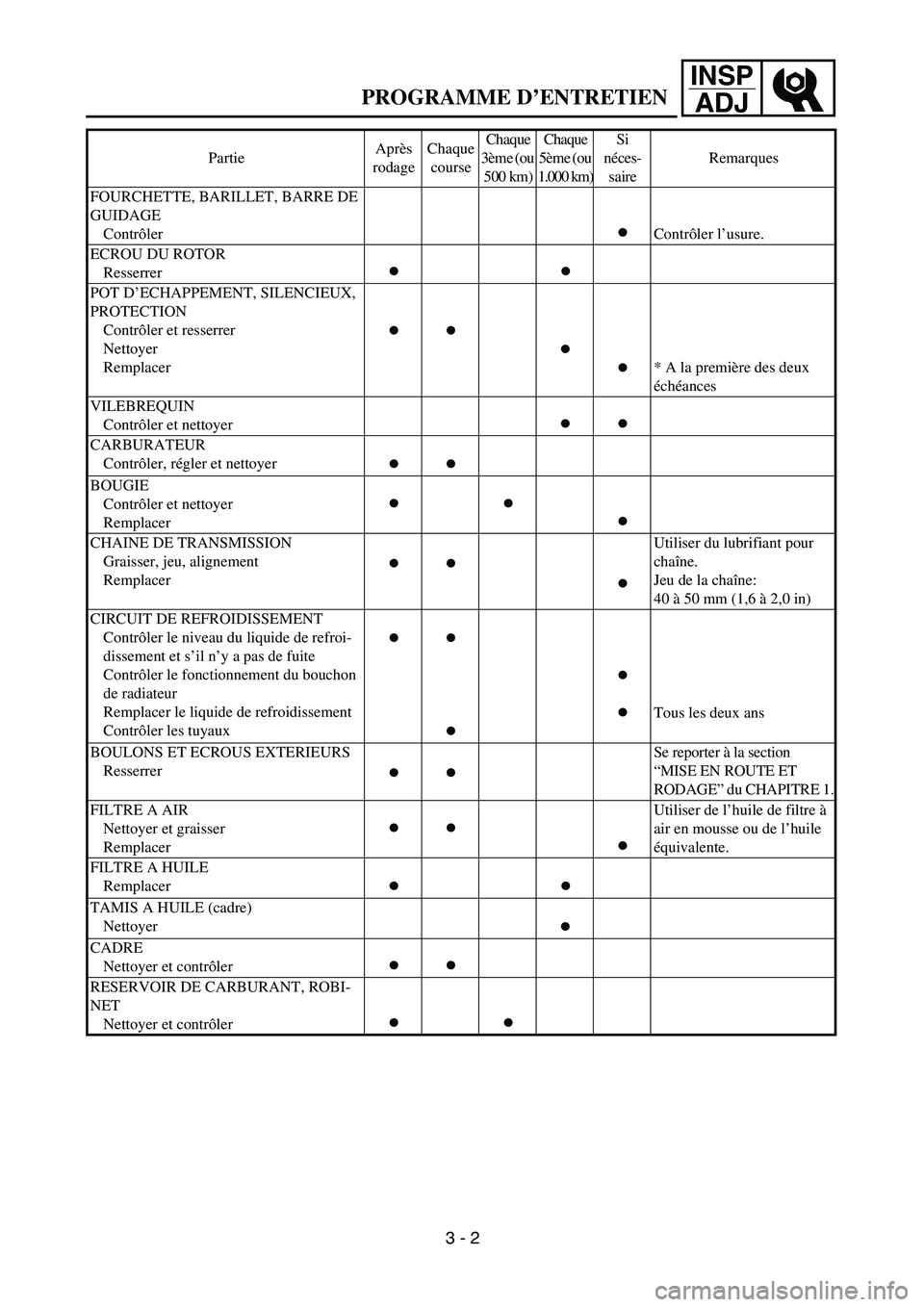

INSP
ADJ

PROGRAMME D’ENTRETIEN
FOURCHETTE, BARILLET, BARRE DE
GUIDAGE
Contrôler
●
Contrôler l’usure.
ECROU DU ROTOR
Resserrer
●●
POT D’ECHAPPEMENT, SILENCIEUX,
PROTECTION
Contrôler et resserrer
Nettoyer
Remplacer
●●
●
●
* A la première des deux
échéances
VILEBREQUIN
Contrôler et nettoyer
●●
CARBURATEUR
Contrôler, régler et nettoyer
●●
BOUGIE
Contrôler et nettoyer
Remplacer
●●
●
CHAINE DE TRANSMISSION
Graisser, jeu, alignement
Remplacer
●●
●
Utiliser du lubrifiant pour
chaîne.
Jeu de la chaîne:
40 à 50 mm (1,6 à 2,0 in)
CIRCUIT DE REFROIDISSEMENT
Contrôler le niveau du liquide de refroi-
dissement et s’il n’y a pas de fuite
Contrôler le fonctionnement du bouchon
de radiateur
Remplacer le liquide de refroidissement
Contrôler les tuyaux
●●
●●
●
Tous les deux ans
BOULONS ET ECROUS EXTERIEURS
Resserrer
●●
Se reporter à la section
“MISE EN ROUTE ET
RODAGE” du CHAPITRE 1.
FILTRE A AIR
Nettoyer et graisser
Remplacer
●●
●
Utiliser de l’huile de filtre à
air en mousse ou de l’huile
équivalente.
FILTRE A HUILE
Remplacer
●●
TAMIS A HUILE (cadre)
Nettoyer
●
CADRE
Nettoyer et contrôler
●●
RESERVOIR DE CARBURANT, ROBI-
NET
Nettoyer et contrôler
●●
PartieAprès
rodageChaque
courseChaque
3ème (ou
500 km)Chaque
5ème (ou
1.000 km)Si
néces-
saireRemarques
3 - 2

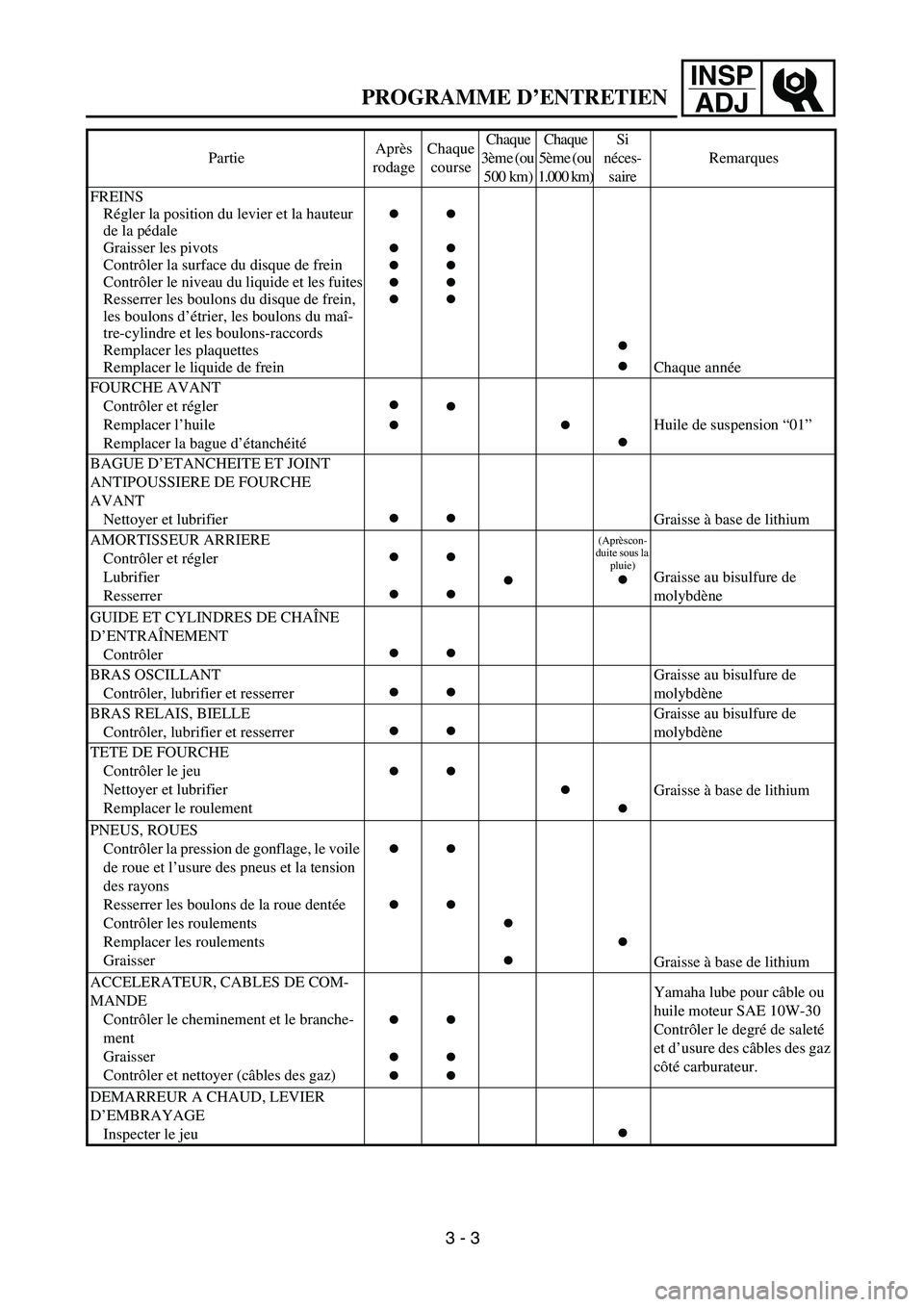

INSP
ADJ

PROGRAMME D’ENTRETIEN
FREINS
Régler la position du levier et la hauteur
de la pédale
Graisser les pivots
Contrôler la surface du disque de frein
Contrôler le niveau du liquide et les fuites
Resserrer les boulons du disque de frein,
les boulons d’étrier, les boulons du maî-
tre-cylindre et les boulons-raccords
Remplacer les plaquettes
Remplacer le liquide de frein
●
●
●
●
●●
●
●
●
●
●
●
Chaque année
FOURCHE AVANT
Contrôler et régler
Remplacer l’huile
Remplacer la bague d’étanchéité
●
●●
●
●
Huile de suspension “01”
BAGUE D’ETANCHEITE ET JOINT
ANTIPOUSSIERE DE FOURCHE
AVANT
Nettoyer et lubrifier
●●
Graisse à base de lithium
AMORTISSEUR ARRIERE
Contrôler et régler
Lubrifier
Resserrer
●
●●
●●
(Aprèscon-
duite sous la
pluie)
●
Graisse au bisulfure de
molybdène
GUIDE ET CYLINDRES DE CHAÎNE
D’ENTRAÎNEMENT
Contrôler
●●
BRAS OSCILLANT
Contrôler, lubrifier et resserrer
●●
Graisse au bisulfure de
molybdène
BRAS RELAIS, BIELLE
Contrôler, lubrifier et resserrer
●●
Graisse au bisulfure de
molybdène
TETE DE FOURCHE
Contrôler le jeu
Nettoyer et lubrifier
Remplacer le roulement
●●
●
●
Graisse à base de lithium
PNEUS, ROUES
Contrôler la pression de gonflage, le voile
de roue et l’usure des pneus et la tension
des rayons
Resserrer les boulons de la roue dentée
Contrôler les roulements
Remplacer les roulements
Graisser
●
●●
●
●
●●
Graisse à base de lithium
ACCELERATEUR, CABLES DE COM-
MANDE
Contrôler le cheminement et le branche-
ment
Graisser
Contrôler et nettoyer (câbles des gaz)
●
●
●●
●
●
Yamaha lube pour câble ou
huile moteur SAE 10W-30
Contrôler le degré de saleté
et d’usure des câbles des gaz
côté carburateur.
DEMARREUR A CHAUD, LEVIER
D’EMBRAYAGE
Inspecter le jeu
●
PartieAprès
rodageChaque
courseChaque
3ème (ou
500 km)Chaque
5ème (ou
1.000 km)Si
néces-
saireRemarques
3 - 3

INSP
ADJ

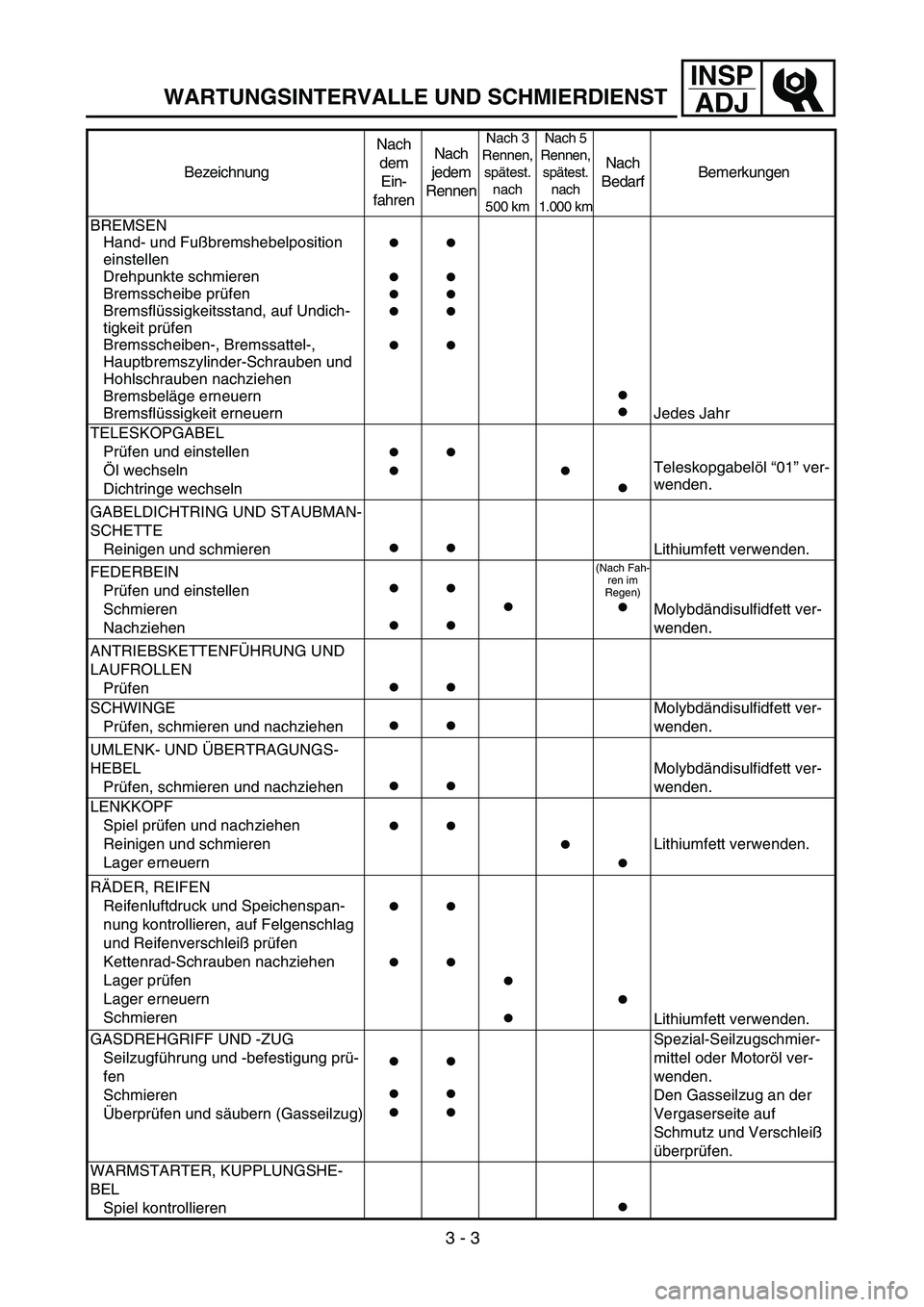

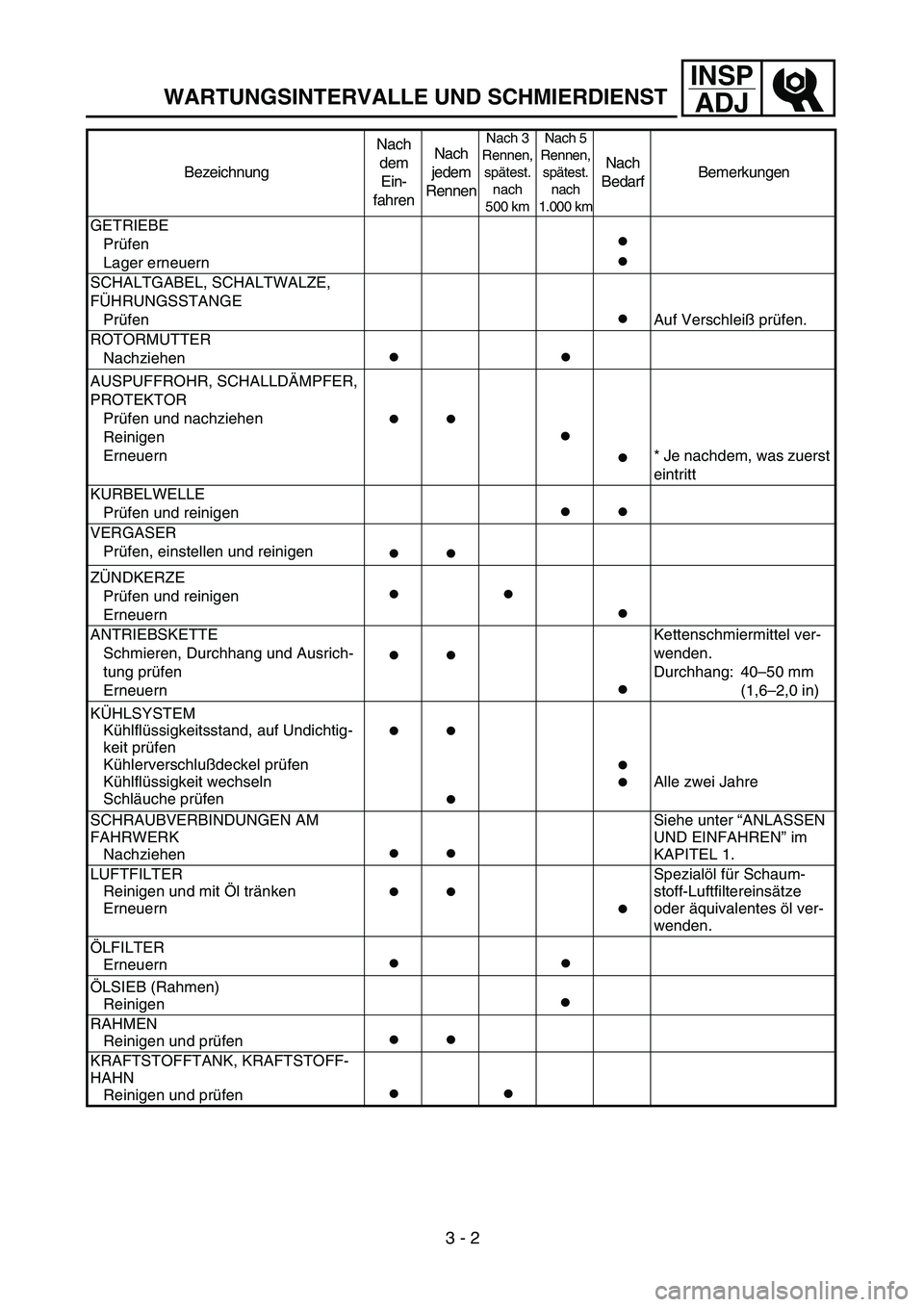

WARTUNGSINTERVALLE UND SCHMIERDIENST
REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN
WARTUNGSINTERVALLE UND SCHMIERDIENST
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten jedoch lediglich als Richt-
werte für den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Ein-
satzgebiet können in Abweichung des regelmäßigen Wartungsplans kürzere
Intervalle notwendig
werden. Richten Sie etwaige Fragen zu den Wartungs- und Schmierintervallen bitte an Ihren
Yamaha-Händler.

BezeichnungNach
dem
Ein-
fahrenNach
jedem
Rennen
Nach 3
Rennen,
spätest.
nach
500 kmNach 5
Rennen,
spätest.
nach
1.000 km
Nach
BedarfBemerkungen
MOTORÖL
Erneuern
Prüfen
●
●●
●
ÖLFILTER EINSATZ, ÖISIEß
Reinigen
●
VENTILE
Ventilspiel kontrollieren
Prüfen
Erneuern
●●
●
●
Bei kaltem Motor!
Ventilsitze und -schafte
auf Verschleiß prüfen.
VENTILFEDERN
Prüfen
Erneuern
●
●
Ungespannte Länge und
Rechtwinkligkeit prüfen.
TASSENSTÖSSEL
Prüfen
Erneuern
●
●
Auf Riefen und Verschleiß
prüfen.
NOCKENWELLEN
Prüfen
Erneuern
●
●
Oberfläche prüfen.
Das Dekompressionssy-
stem kontrollieren.
NOCKENWELLENRÄDER STEUER-
KETTE
Prüfen
Erneuern
●
●
Auf Zahnverschleiß und
Beschädigung prüfen.
KOLBEN
Prüfen
Reinigen
Erneuern
●●
●
●
Auf Riefen prüfen.
Auf Kohlenstoffablagerun-
gen kontrollieren und
diese beseitigen.
KOLBENRINGE
Prüfen
Erneuern
●
●●
Stoßspiel kontrollieren.
KOLBENBOLZEN
Prüfen
Erneuern
●
●
ZYLINDERKOPF
Prüfen und reinigen
●
Auf Kohlenstoffablagerun-
gen kontrollieren und
diese beseitigen.
Dichtung prüfen.
ZYLINDER
Prüfen und reinigen
Erneuern
●
●
Auf Riefen und Verschleiß
prüfen.
KUPPLUNG
Prüfen und einstellen
Erneuern
●●
●
Gehäuse, Reib- und
Stahlscheiben sowie
Feder prüfen
3 - 1

INSP
ADJ

WARTUNGSINTERVALLE UND SCHMIERDIENST
GETRIEBE
Prüfen
Lager erneuern
●
●
SCHALTGABEL, SCHALTWALZE,
FÜHRUNGSSTANGE
Prüfen
●
Auf Verschleiß prüfen.
ROTORMUTTER
Nachziehen
●●
AUSPUFFROHR, SCHALLDÄMPFER,
PROTEKTOR
Prüfen und nachziehen
Reinigen
Erneuern
●●
●
●
* Je nachdem, was zuerst
eintritt
KURBELWELLE
Prüfen und reinigen
●●
VERGASER
Prüfen, einstellen und reinigen
●●
ZÜNDKERZE
Prüfen und reinigen
Erneuern
●●
●
ANTRIEBSKETTE
Schmieren, Durchhang und Ausrich-
tung prüfen
Erneuern
●●
●
Kettenschmiermittel ver-
wenden.
Durchhang: 40–50 mm
(1,6–2,0 in)
KÜHLSYSTEM
Kühlflüssigkeitsstand, auf Undichtig-
keit prüfen
Kühlerverschlußdeckel prüfen
Kühlflüssigkeit wechseln
Schläuche prüfen
●●
●●
●
Alle zwei Jahre
SCHRAUBVERBINDUNGEN AM
FAHRWERK
Nachziehen
●●
Siehe unter “ANLASSEN
UND EINFAHREN” im
KAPITEL 1.
LUFTFILTER
Reinigen und mit Öl tränken
Erneuern
●●
●
Spezialöl für Schaum-
stoff-Luftfiltereinsätze
oder äquivalentes öl ver-
wenden.
ÖLFILTER
Erneuern
●●
ÖLSIEB (Rahmen)
Reinigen
●
RAHMEN
Reinigen und prüfen
●●
KRAFTSTOFFTANK, KRAFTSTOFF-
HAHN
Reinigen und prüfen
●●
BezeichnungNach
dem
Ein-
fahrenNach
jedem
Rennen
Nach 3
Rennen,
spätest.
nach
500 kmNach 5
Rennen,
spätest.
nach
1.000 km
Nach
BedarfBemerkungen
3 - 2

INSP
ADJ

WARTUNGSINTERVALLE UND SCHMIERDIENST
BREMSEN
Hand- und Fußbremshebelposition
einstellen
Drehpunkte schmieren
Bremsscheibe prüfen
Bremsflüssigkeitsstand, auf Undich-
tigkeit prüfen
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben und
Hohlschrauben nachziehen
Bremsbeläge erneuern
Bremsflüssigkeit erneuern
●
●
●
●
●●
●
●
●
●
●
●
Jedes Jahr
TELESKOPGABEL
Prüfen und einstellen
Öl wechseln
Dichtringe wechseln
●
●●
●
●
Teleskopgabelöl “01” ver-
wenden.
GABELDICHTRING UND STAUBMAN-
SCHETTE
Reinigen und schmieren
●●
Lithiumfett verwenden.
FEDERBEIN
Prüfen und einstellen
Schmieren
Nachziehen
●
●●
●●
(Nach Fah-
ren im
Regen)
●
Molybdändisulfidfett ver-
wenden.
ANTRIEBSKETTENFÜHRUNG UND
LAUFROLLEN
Prüfen
●●
SCHWINGE
Prüfen, schmieren und nachziehen
●●
Molybdändisulfidfett ver-
wenden.
UMLENK- UND ÜBERTRAGUNGS-
HEBEL
Prüfen, schmieren und nachziehen
●●
Molybdändisulfidfett ver-
wenden.
LENKKOPF
Spiel prüfen und nachziehen
Reinigen und schmieren
Lager erneuern
●●
●
●
Lithiumfett verwenden.
RÄDER, REIFEN
Reifenluftdruck und Speichenspan-
nung kontrollieren, auf Felgenschlag
und Reifenverschleiß prüfen
Kettenrad-Schrauben nachziehen
Lager prüfen
Lager erneuern
Schmieren
●
●●
●
●
●●
Lithiumfett verwenden.
GASDREHGRIFF UND -ZUG
Seilzugführung und -befestigung prü-
fen
Schmieren
Überprüfen und säubern (Gasseilzug)
●
●
●●
●
●
Spezial-Seilzugschmier-
mittel oder Motoröl ver-
wenden.
Den Gasseilzug an der
Vergaserseite auf
Schmutz und Verschleiß
überprüfen.
WARMSTARTER, KUPPLUNGSHE-
BEL
Spiel kontrollieren
●
BezeichnungNach
dem
Ein-
fahrenNach
jedem
Rennen
Nach 3
Rennen,
spätest.
nach
500 kmNach 5
Rennen,
spätest.
nach
1.000 km
Nach
BedarfBemerkungen
3 - 3
