YAMAHA YZ250F 2004 Manuale duso (in Italian)

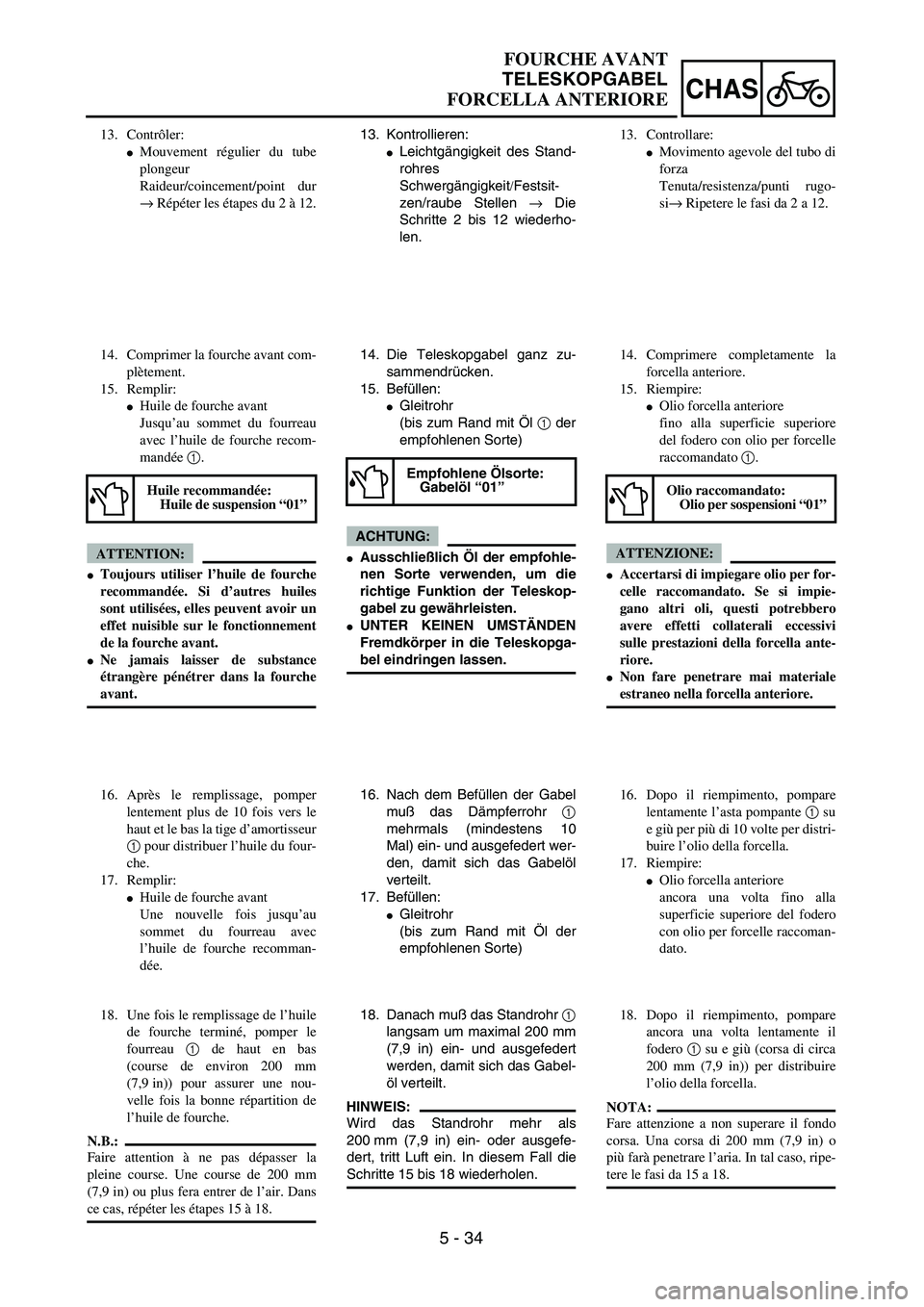

5 - 34
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
13. Kontrollieren:
Leichtgängigkeit des Stand-
rohres
Schwergängigkeit/Festsit-
zen/raube Stellen → Die
Schritte 2 bis 12 wiederho-
len.
14. Die Teleskopgabel ganz zu-
sammendrücken.
15. Befüllen:
Gleitrohr
(bis zum Rand mit Öl 1 der
empfohlenen Sorte)
ACHTUNG:
Ausschließlich Öl der empfohle-
nen Sorte verwenden, um die
richtige Funktion der Teleskop-
gabel zu gewährleisten.
UNTER KEINEN UMSTÄNDEN
Fremdkörper in die Teleskopga-
bel eindringen lassen.
Empfohlene Ölsorte:
Gabelöl “01”
16. Nach dem Befüllen der Gabel
muß das Dämpferrohr 1
mehrmals (mindestens 10
Mal) ein- und ausgefedert wer-
den, damit sich das Gabelöl
verteilt.
17. Befüllen:
Gleitrohr
(bis zum Rand mit Öl der
empfohlenen Sorte)
18. Danach muß das Standrohr 1
langsam um maximal 200 mm
(7,9 in) ein- und ausgefedert
werden, damit sich das Gabel-
öl verteilt.
HINWEIS:
Wird das Standrohr mehr als
200 mm (7,9 in) ein- oder ausgefe-
dert, tritt Luft ein. In diesem Fall die
Schritte 15 bis 18 wiederholen. 13. Contrôler:
Mouvement régulier du tube
plongeur
Raideur/coincement/point dur
→ Répéter les étapes du 2 à 12.
14. Comprimer la fourche avant com-
plètement.
15. Remplir:
Huile de fourche avant
Jusqu’au sommet du fourreau
avec l’huile de fourche recom-
mandée 1.
ATTENTION:
Toujours utiliser l’huile de fourche
recommandée. Si d’autres huiles
sont utilisées, elles peuvent avoir un
effet nuisible sur le fonctionnement
de la fourche avant.
Ne jamais laisser de substance
étrangère pénétrer dans la fourche
avant.
Huile recommandée:
Huile de suspension “01”
16. Après le remplissage, pomper
lentement plus de 10 fois vers le
haut et le bas la tige d’amortisseur
1 pour distribuer l’huile du four-
che.
17. Remplir:
Huile de fourche avant
Une nouvelle fois jusqu’au
sommet du fourreau avec
l’huile de fourche recomman-
dée.
18. Une fois le remplissage de l’huile
de fourche terminé, pomper le
fourreau 1 de haut en bas
(course de environ 200 mm
(7,9 in)) pour assurer une nou-
velle fois la bonne répartition de
l’huile de fourche.
N.B.:
Faire attention à ne pas dépasser la
pleine course. Une course de 200 mm
(7,9 in) ou plus fera entrer de l’air. Dans
ce cas, répéter les étapes 15 à 18.13. Controllare:
Movimento agevole del tubo di
forza
Tenuta/resistenza/punti rugo-
si→ Ripetere le fasi da 2 a 12.
14. Comprimere completamente la
forcella anteriore.
15. Riempire:
Olio forcella anteriore
fino alla superficie superiore
del fodero con olio per forcelle
raccomandato 1.
ATTENZIONE:
Accertarsi di impiegare olio per for-
celle raccomandato. Se si impie-
gano altri oli, questi potrebbero
avere effetti collaterali eccessivi
sulle prestazioni della forcella ante-
riore.
Non fare penetrare mai materiale
estraneo nella forcella anteriore.
Olio raccomandato:
Olio per sospensioni “01”
16. Dopo il riempimento, pompare
lentamente l’asta pompante 1 su
e giù per più di 10 volte per distri-
buire l’olio della forcella.
17. Riempire:
Olio forcella anteriore
ancora una volta fino alla
superficie superiore del fodero
con olio per forcelle raccoman-
dato.
18. Dopo il riempimento, pompare
ancora una volta lentamente il
fodero 1 su e giù (corsa di circa
200 mm (7,9 in)) per distribuire
l’olio della forcella.
NOTA:
Fare attenzione a non superare il fondo
corsa. Una corsa di 200 mm (7,9 in) o
più farà penetrare l’aria. In tal caso, ripe-
tere le fasi da 15 a 18.

5 - 35
CHASFRONT FORK
19. Wait ten minutes until the air bubbles
have been removed from the front fork,
and the oil has dispense evenly in system
before setting recommended oil level.
NOTE:
Fill with the fork oil up to the top end of the
outer tube, or the fork oil will not spread over to
every part of the front forks, thus making it
impossible to obtain the correct level.
Be sure to fill with the fork oil up to the top of
the outer tube and bleed the front forks.
20. Measure:
Oil level (left and right) a
Out of specification → Adjust.
NOTE:
Be sure to install the spring guide 2 when
checking the oil level.
WARNING
Never fail to make the oil level adjustment
between the maximum and minimum level
and always adjust each front fork to the
same setting. Uneven adjustment can
cause poor handling and loss of stability.
Standard oil level:
125 mm (4.92 in)
Extent of adjustment:
105 ~ 135 mm (4.13 ~ 5.31 in)
From top of outer tube with
inner tube and damper rod 1
fully compressed without
spring.

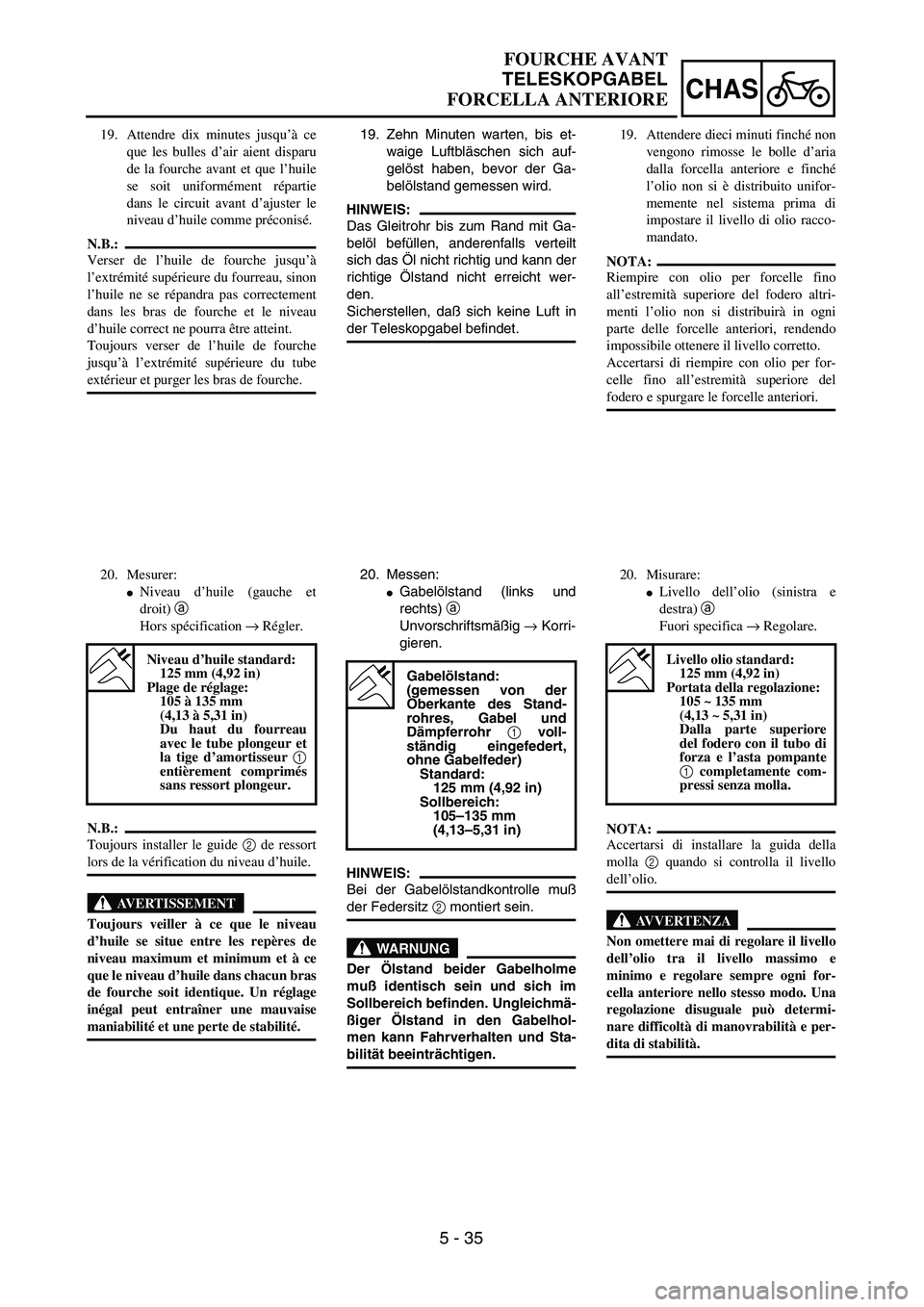

5 - 35
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
19. Zehn Minuten warten, bis et-
waige Luftbläschen sich auf-
gelöst haben, bevor der Ga-
belölstand gemessen wird.
HINWEIS:
Das Gleitrohr bis zum Rand mit Ga-
belöl befüllen, anderenfalls verteilt
sich das Öl nicht richtig und kann der
richtige Ölstand nicht erreicht wer-
den.
Sicherstellen, daß sich keine Luft in
der Teleskopgabel befindet.
20. Messen:
Gabelölstand (links und
rechts) a
Unvorschriftsmäßig → Korri-
gieren.
HINWEIS:
Bei der Gabelölstandkontrolle muß
der Federsitz 2 montiert sein.
WARNUNG
Der Ölstand beider Gabelholme
muß identisch sein und sich im
Sollbereich befinden. Ungleichmä-
ßiger Ölstand in den Gabelhol-
men kann Fahrverhalten und Sta-
bilität beeinträchtigen.
Gabelölstand:
(gemessen von der
Oberkante des Stand-
rohres, Gabel und
Dämpferrohr 1 voll-
ständig eingefedert,
ohne Gabelfeder)
Standard:
125 mm (4,92 in)
Sollbereich:
105–135 mm
(4,13–5,31 in)
19. Attendre dix minutes jusqu’à ce
que les bulles d’air aient disparu
de la fourche avant et que l’huile
se soit uniformément répartie
dans le circuit avant d’ajuster le
niveau d’huile comme préconisé.
N.B.:
Verser de l’huile de fourche jusqu’à
l’extrémité supérieure du fourreau, sinon
l’huile ne se répandra pas correctement
dans les bras de fourche et le niveau
d’huile correct ne pourra être atteint.
Toujours verser de l’huile de fourche
jusqu’à l’extrémité supérieure du tube
extérieur et purger les bras de fourche.
20. Mesurer:
Niveau d’huile (gauche et
droit) a
Hors spécification → Régler.
N.B.:
Toujours installer le guide 2 de ressort
lors de la vérification du niveau d’huile.
AVERTISSEMENT
Toujours veiller à ce que le niveau
d’huile se situe entre les repères de
niveau maximum et minimum et à ce
que le niveau d’huile dans chacun bras
de fourche soit identique. Un réglage
inégal peut entraîner une mauvaise
maniabilité et une perte de stabilité.
Niveau d’huile standard:
125 mm (4,92 in)
Plage de réglage:
105 à 135 mm
(4,13 à 5,31 in)
Du haut du fourreau
avec le tube plongeur et
la tige d’amortisseur 1
entièrement comprimés
sans ressort plongeur.
19. Attendere dieci minuti finché non
vengono rimosse le bolle d’aria
dalla forcella anteriore e finché
l’olio non si è distribuito unifor-
memente nel sistema prima di
impostare il livello di olio racco-
mandato.
NOTA:
Riempire con olio per forcelle fino
all’estremità superiore del fodero altri-
menti l’olio non si distribuirà in ogni
parte delle forcelle anteriori, rendendo
impossibile ottenere il livello corretto.
Accertarsi di riempire con olio per for-
celle fino all’estremità superiore del
fodero e spurgare le forcelle anteriori.
20. Misurare:
Livello dell’olio (sinistra e
destra) a
Fuori specifica → Regolare.
NOTA:
Accertarsi di installare la guida della
molla 2 quando si controlla il livello
dell’olio.
AVVERTENZA
Non omettere mai di regolare il livello
dell’olio tra il livello massimo e
minimo e regolare sempre ogni for-
cella anteriore nello stesso modo. Una
regolazione disuguale può determi-
nare difficoltà di manovrabilità e per-
dita di stabilità.
Livello olio standard:
125 mm (4,92 in)
Portata della regolazione:
105 ~ 135 mm
(4,13 ~ 5,31 in)
Dalla parte superiore
del fodero con il tubo di
forza e l’asta pompante
1 completamente com-
pressi senza molla.

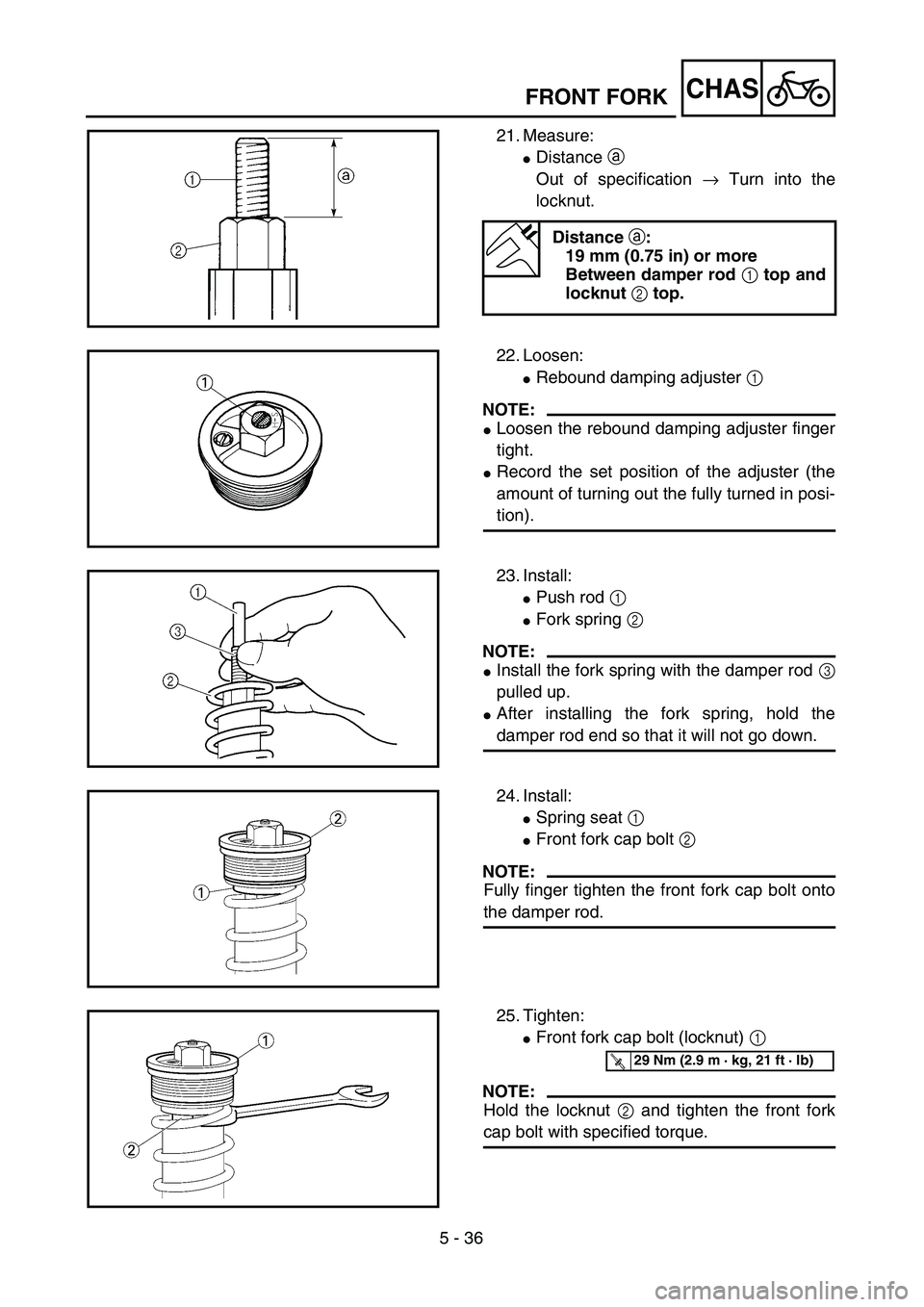

5 - 36
CHASFRONT FORK
21. Measure:
Distance a
Out of specification → Turn into the
locknut.
Distance a:
19 mm (0.75 in) or more
Between damper rod 1 top and
locknut 2 top.
22. Loosen:
Rebound damping adjuster 1
NOTE:
Loosen the rebound damping adjuster finger
tight.
Record the set position of the adjuster (the
amount of turning out the fully turned in posi-
tion).
23. Install:
Push rod 1
Fork spring 2
NOTE:
Install the fork spring with the damper rod 3
pulled up.
After installing the fork spring, hold the
damper rod end so that it will not go down.
24. Install:
Spring seat 1
Front fork cap bolt 2
NOTE:
Fully finger tighten the front fork cap bolt onto
the damper rod.
25. Tighten:
Front fork cap bolt (locknut) 1
NOTE:
Hold the locknut 2 and tighten the front fork
cap bolt with specified torque.
T R..29 Nm (2.9 m · kg, 21 ft · lb)

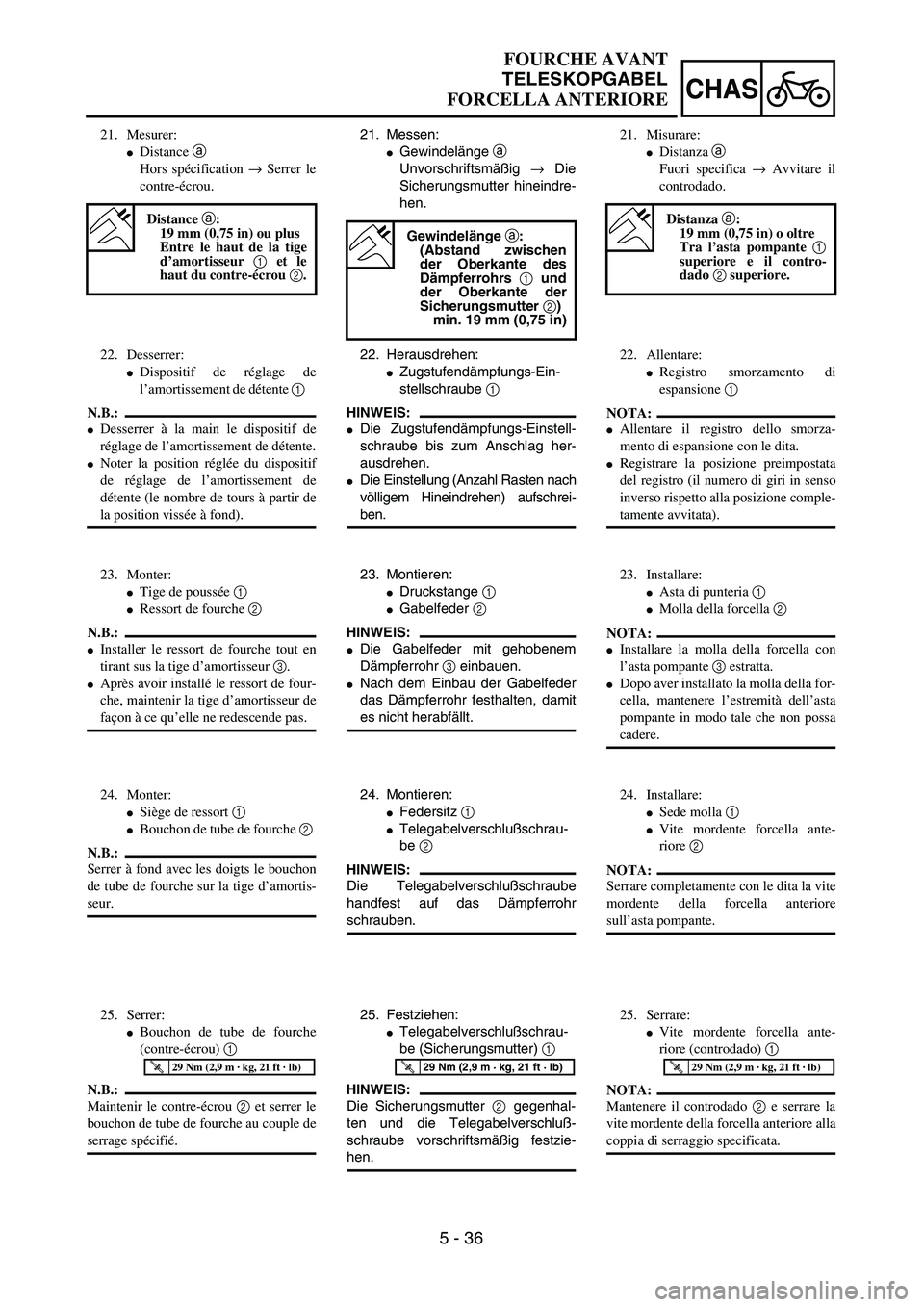

5 - 36
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
21. Messen:
Gewindelänge a
Unvorschriftsmäßig → Die
Sicherungsmutter hineindre-
hen.
Gewindelänge a:
(Abstand zwischen
der Oberkante des
Dämpferrohrs 1 und
der Oberkante der
Sicherungsmutter 2)
min. 19 mm (0,75 in)
22. Herausdrehen:
Zugstufendämpfungs-Ein-
stellschraube 1
HINWEIS:
Die Zugstufendämpfungs-Einstell-
schraube bis zum Anschlag her-
ausdrehen.
Die Einstellung (Anzahl Rasten nach
völligem Hineindrehen) aufschrei-
ben.
23. Montieren:
Druckstange 1
Gabelfeder 2
HINWEIS:
Die Gabelfeder mit gehobenem
Dämpferrohr 3 einbauen.
Nach dem Einbau der Gabelfeder
das Dämpferrohr festhalten, damit
es nicht herabfällt.
24. Montieren:
Federsitz 1
Telegabelverschlußschrau-
be 2
HINWEIS:
Die Telegabelverschlußschraube
handfest auf das Dämpferrohr
schrauben.
25. Festziehen:
Telegabelverschlußschrau-
be (Sicherungsmutter) 1
HINWEIS:
Die Sicherungsmutter 2 gegenhal-
ten und die Telegabelverschluß-
schraube vorschriftsmäßig festzie-
hen.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
21. Mesurer:
Distance a
Hors spécification → Serrer le
contre-écrou.
Distance a:
19 mm (0,75 in) ou plus
Entre le haut de la tige
d’amortisseur 1 et le
haut du contre-écrou 2.
22. Desserrer:
Dispositif de réglage de
l’amortissement de détente 1
N.B.:
Desserrer à la main le dispositif de
réglage de l’amortissement de détente.
Noter la position réglée du dispositif
de réglage de l’amortissement de
détente (le nombre de tours à partir de
la position vissée à fond).
23. Monter:
Tige de poussée 1
Ressort de fourche 2
N.B.:
Installer le ressort de fourche tout en
tirant sus la tige d’amortisseur 3.
Après avoir installé le ressort de four-
che, maintenir la tige d’amortisseur de
façon à ce qu’elle ne redescende pas.
24. Monter:
Siège de ressort 1
Bouchon de tube de fourche 2
N.B.:
Serrer à fond avec les doigts le bouchon
de tube de fourche sur la tige d’amortis-
seur.
25. Serrer:
Bouchon de tube de fourche
(contre-écrou) 1
N.B.:
Maintenir le contre-écrou 2 et serrer le
bouchon de tube de fourche au couple de
serrage spécifié.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
21. Misurare:
Distanza a
Fuori specifica → Avvitare il
controdado.
Distanza a:
19 mm (0,75 in) o oltre
Tra l’asta pompante 1
superiore e il contro-
dado 2 superiore.
22. Allentare:
Registro smorzamento di
espansione 1
NOTA:
Allentare il registro dello smorza-
mento di espansione con le dita.
Registrare la posizione preimpostata
del registro (il numero di giri in senso
inverso rispetto alla posizione comple-
tamente avvitata).
23. Installare:
Asta di punteria 1
Molla della forcella 2
NOTA:
Installare la molla della forcella con
l’asta pompante 3 estratta.
Dopo aver installato la molla della for-
cella, mantenere l’estremità dell’asta
pompante in modo tale che non possa
cadere.
24. Installare:
Sede molla 1
Vite mordente forcella ante-
riore 2
NOTA:
Serrare completamente con le dita la vite
mordente della forcella anteriore
sull’asta pompante.
25. Serrare:
Vite mordente forcella ante-
riore (controdado) 1
NOTA:
Mantenere il controdado 2 e serrare la
vite mordente della forcella anteriore alla
coppia di serraggio specificata.
T R..29 Nm (2,9 m · kg, 21 ft · lb)

5 - 37

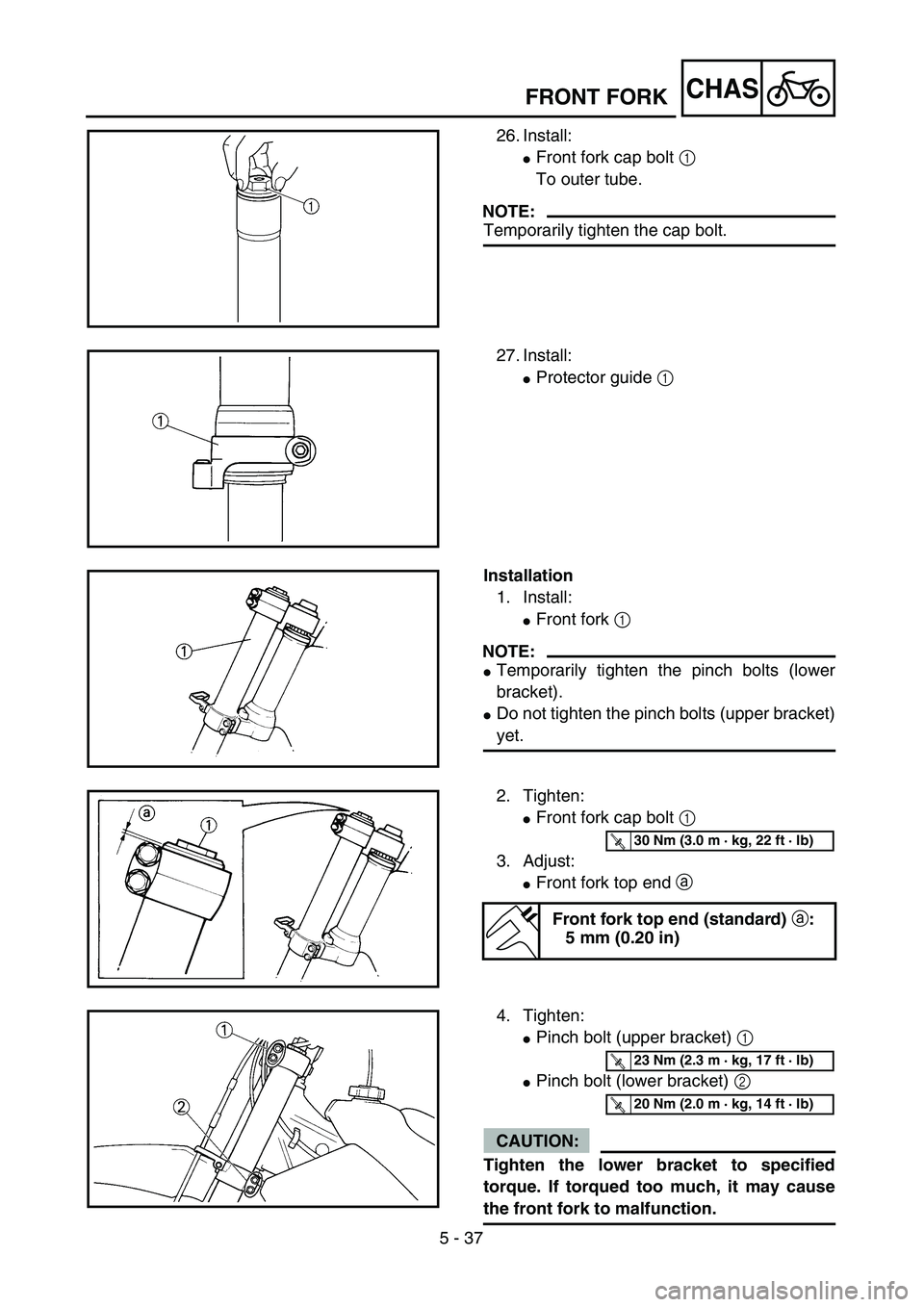

CHASFRONT FORK
26. Install:
Front fork cap bolt 1
To outer tube.
NOTE:
Temporarily tighten the cap bolt.
27. Install:
Protector guide 1
Installation
1. Install:
Front fork 1
NOTE:
Temporarily tighten the pinch bolts (lower
bracket).
Do not tighten the pinch bolts (upper bracket)
yet.
2. Tighten:
Front fork cap bolt 1
3. Adjust:
Front fork top end a
Front fork top end (standard) a:
5 mm (0.20 in)
T R..30 Nm (3.0 m · kg, 22 ft · lb)
4. Tighten:
Pinch bolt (upper bracket) 1
Pinch bolt (lower bracket) 2
CAUTION:
Tighten the lower bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)

5 - 37

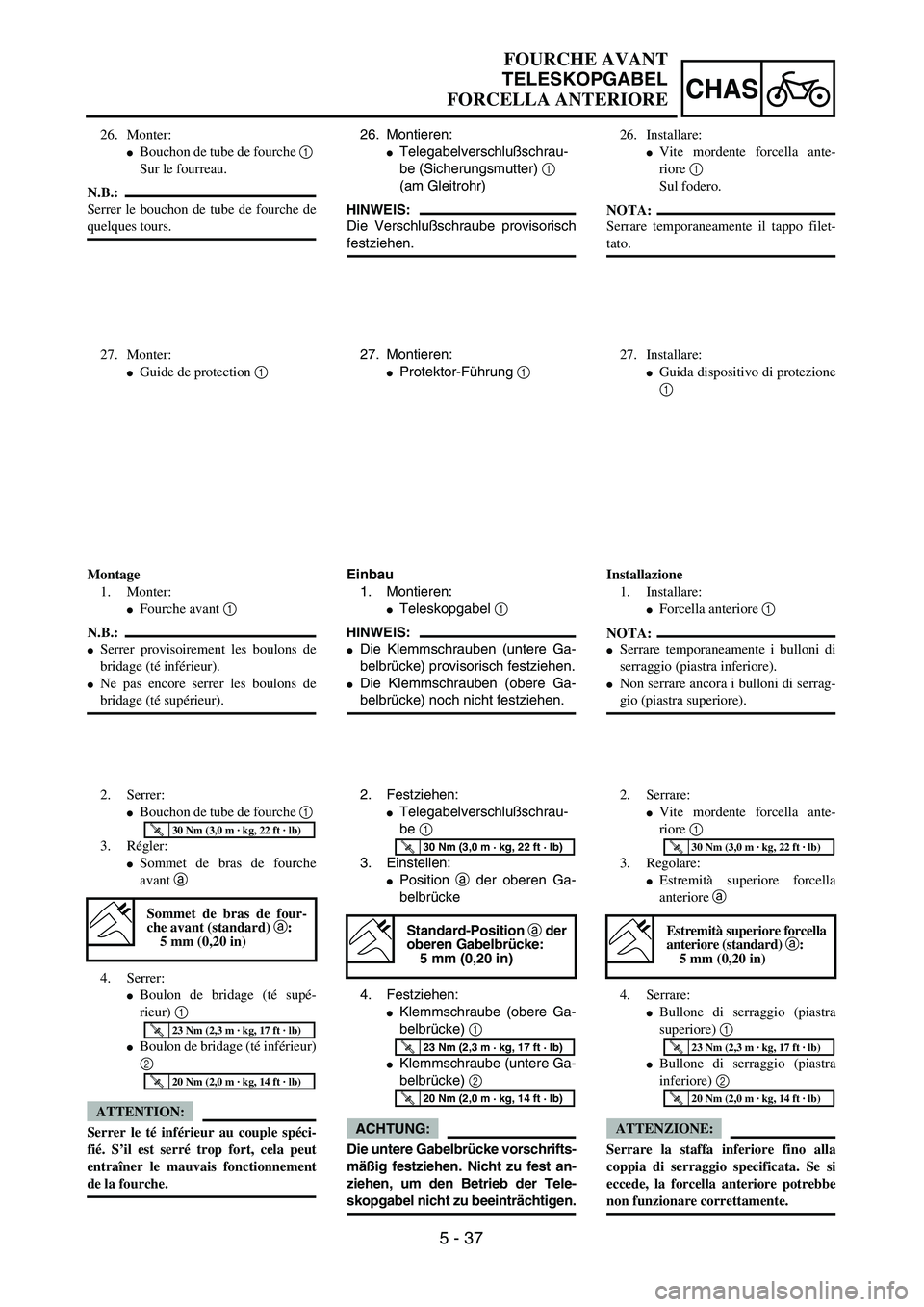

CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
26. Montieren:
Telegabelverschlußschrau-
be (Sicherungsmutter) 1
(am Gleitrohr)
HINWEIS:
Die Verschlußschraube provisorisch
festziehen.
27. Montieren:
Protektor-Führung 1
Einbau
1. Montieren:
Teleskopgabel 1
HINWEIS:
Die Klemmschrauben (untere Ga-
belbrücke) provisorisch festziehen.
Die Klemmschrauben (obere Ga-
belbrücke) noch nicht festziehen.
2. Festziehen:
Telegabelverschlußschrau-
be 1
3. Einstellen:
Position a der oberen Ga-
belbrücke
4. Festziehen:
Klemmschraube (obere Ga-
belbrücke) 1
Klemmschraube (untere Ga-
belbrücke) 2
ACHTUNG:
Die untere Gabelbrücke vorschrifts-
mäßig festziehen. Nicht zu fest an-
ziehen, um den Betrieb der Tele-
skopgabel nicht zu beeinträchtigen.
Standard-Position a der
oberen Gabelbrücke:
5 mm (0,20 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
26. Monter:
Bouchon de tube de fourche 1
Sur le fourreau.
N.B.:
Serrer le bouchon de tube de fourche de
quelques tours.
27. Monter:
Guide de protection 1
Montage
1. Monter:
Fourche avant 1
N.B.:
Serrer provisoirement les boulons de
bridage (té inférieur).
Ne pas encore serrer les boulons de
bridage (té supérieur).
2. Serrer:
Bouchon de tube de fourche 1
3. Régler:
Sommet de bras de fourche
avant a
4. Serrer:
Boulon de bridage (té supé-
rieur) 1
Boulon de bridage (té inférieur)
2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. S’il est serré trop fort, cela peut
entraîner le mauvais fonctionnement
de la fourche.
Sommet de bras de four-
che avant (standard) a:
5 mm (0,20 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
26. Installare:
Vite mordente forcella ante-
riore 1
Sul fodero.
NOTA:
Serrare temporaneamente il tappo filet-
tato.
27. Installare:
Guida dispositivo di protezione
1
Installazione
1. Installare:
Forcella anteriore 1
NOTA:
Serrare temporaneamente i bulloni di
serraggio (piastra inferiore).
Non serrare ancora i bulloni di serrag-
gio (piastra superiore).
2. Serrare:
Vite mordente forcella ante-
riore 1
3. Regolare:
Estremità superiore forcella
anteriore a
4. Serrare:
Bullone di serraggio (piastra
superiore) 1
Bullone di serraggio (piastra
inferiore) 2
ATTENZIONE:
Serrare la staffa inferiore fino alla
coppia di serraggio specificata. Se si
eccede, la forcella anteriore potrebbe
non funzionare correttamente.
Estremità superiore forcella
anteriore (standard) a:
5 mm (0,20 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)

5 - 38

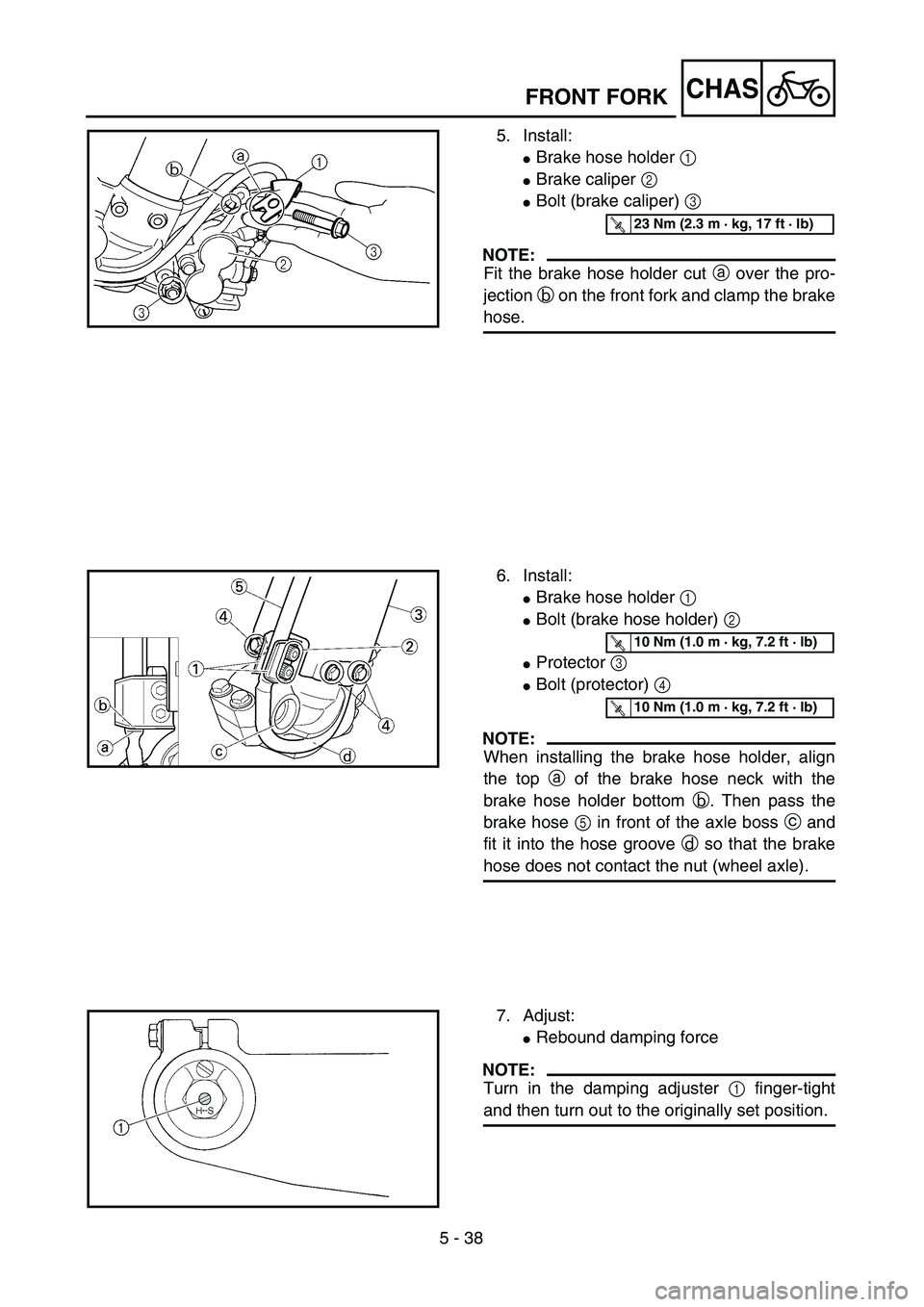

CHASFRONT FORK
5. Install:
Brake hose holder 1
Brake caliper 2
Bolt (brake caliper) 3
NOTE:
Fit the brake hose holder cut a over the pro-
jection b on the front fork and clamp the brake
hose.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
6. Install:
Brake hose holder 1
Bolt (brake hose holder) 2
Protector 3
Bolt (protector) 4
NOTE:
When installing the brake hose holder, align
the top a of the brake hose neck with the
brake hose holder bottom b. Then pass the
brake hose 5 in front of the axle boss c and
fit it into the hose groove d so that the brake
hose does not contact the nut (wheel axle).
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Adjust:
Rebound damping force
NOTE:
Turn in the damping adjuster 1 finger-tight
and then turn out to the originally set position.

5 - 38
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
5. Montieren:
Bremsschlauch-Halterung
1
Bremssattel 2
Schraube (Bremssattel) 3
HINWEIS:
Den Ausschnitt a in der Brems-
schlauch-Halterung auf die Nase b
der Teleskopgabel ausrichten und
Bremsleitung einklemmen.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Montieren:
Bremsschlauch-Halterung
1
Schrauben (Halterung) 2
Protektor 3
Schrauben (Protektor) 4
HINWEIS:
Beim Einbauen des Bremsschlauch-
halters die Oberseite a des Brems-
schlauchhalses mit der Brems-
schlauchhalter-Unterseite b
ausrichten. Dann den Brems-
schlauch 5 vor der Achsbüchse c
verlegen und in die Schlauchrille d
setzen, so daß der Bremsschlauch
nicht die Mutter (Radachse) berührt.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Einstellen:
Zugstufendämpfung
HINWEIS:
Den Einstellmechanismus 1 bis zum
Anschlag hineindrehen und dann in
die Ausgangsposition bringen. 5. Monter:
Support de durit de frein 1
Etrier de frein 2
Boulon (etrier de frein) 3
N.B.:
Aligner l’encoche du support de durit de
frein a sur la saillie b de la fourche
avant et fixer la durit de frein.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Monter:
Support de durit de frein 1
Boulon (support de durit de
frein) 2
Protection 3
Boulon (protection) 4
N.B.:
Lors de l’installation du support de flexi-
ble de frein, aligner le haut a du collet
de flexible de frein et le bas du support
de flexible de frein b. Faire passer
ensuite le flexible de frein 5 devant la
noix d’arbre c et l’insérer dans la rai-
nure de flexible d de sorte que le flexi-
ble de frein ne touche pas l’écrou (arbre
de roue).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Régler:
Force d’amortissement de
détente
N.B.:
Tourner en serrant à la main le dispositif
de réglage de la force d’amortissement
1 puis régler à la position de réglage
d’origine.5. Installare:
Supporto flessibile freno 1
Pinza del freno 2
Bullone (pinza del freno) 3
NOTA:
Posizionare il taglio del supporto del
flessibile del freno a sulla sporgenza b
sulla forcella anteriore e bloccare con
una fascetta il flessibile del freno.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Installare:
Supporto flessibile freno 1
Vite (supporto flessibile freno)
2
Dispositivo di protezione 3
Bullone (dispositivo di prote-
zione) 4
NOTA:
Quando si installa il supporto del flessi-
bile del freno, allineare la cima a del
collo del flessibile del freno con il fondo
b del supporto del flessibile del freno.
Poi far passare il flessibile del freno 5
davanti alla sporgenza dell’assale c e
inserirlo nella scanalatura per flessibile
d in modo che il flessibile del freno non
venga in contatto con il dado (assale
ruota).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Regolare:
Forza di smorzamento di
espansione
NOTA:
Avvitare il registro 1 con le mani e
quindi riportarlo alla posizione originale
preimpostata.

5 - 39
CHASHANDLEBAR
EC5B0000
HANDLEBAR
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Number plate Remove the clamp portion only.
1 Hot starter cable 1 Disconnect at the lever side.
2 Hot starter lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5 Engine stop switch 1
6 Brake master cylinder 1 Refer to “REMOVAL POINTS”.
7 Throttle cable cap 1
8 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Right grip 1 Refer to “REMOVAL POINTS”.
11 Tube guide 1
12 Grip cap cover 1
13 Collar 1
14 Left grip 1 Refer to “REMOVAL POINTS”.
15 Handlebar upper holder 2
16 Handlebar 1
1
