YAMAHA YZ250F 2004 Manuale duso (in Italian)

5 - 49
CHAS
DIRECTION
LENKKOPF
STERZO

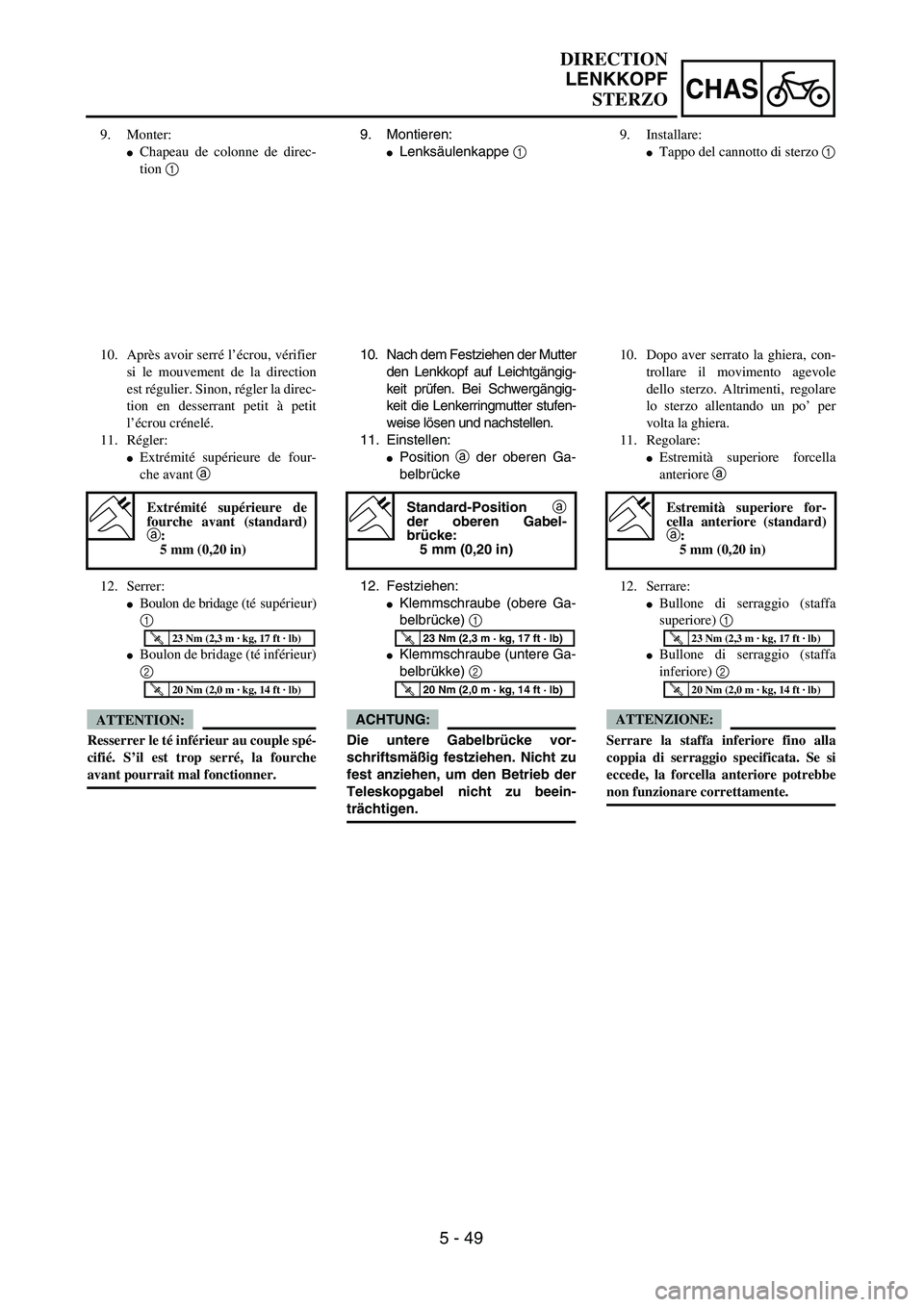

9. Montieren:
Lenksäulenkappe 1
10. Nach dem Festziehen der Mutter
den Lenkkopf auf Leichtgängig-
keit prüfen. Bei Schwergängig-
keit die Lenkerringmutter stufen-
weise lösen und nachstellen.
11. Einstellen:
Position a der oberen Ga-
belbrücke
12. Festziehen:
Klemmschraube (obere Ga-
belbrücke) 1
Klemmschraube (untere Ga-
belbrükke) 2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Nicht zu
fest anziehen, um den Betrieb der
Teleskopgabel nicht zu beein-
trächtigen.
Standard-Position a
der oberen Gabel-
brücke:
5 mm (0,20 in)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
9. Monter:
Chapeau de colonne de direc-
tion 1
10. Après avoir serré l’écrou, vérifier
si le mouvement de la direction
est régulier. Sinon, régler la direc-
tion en desserrant petit à petit
l’écrou crénelé.
11. Régler:
Extrémité supérieure de four-
che avant a
12. Serrer:
Boulon de bridage (té supérieur)
1
Boulon de bridage (té inférieur)
2
ATTENTION:
Resserrer le té inférieur au couple spé-
cifié. S’il est trop serré, la fourche
avant pourrait mal fonctionner.
Extrémité supérieure de
fourche avant (standard)
a:
5 mm (0,20 in)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
9. Installare:
Tappo del cannotto di sterzo 1
10. Dopo aver serrato la ghiera, con-
trollare il movimento agevole
dello sterzo. Altrimenti, regolare
lo sterzo allentando un po’ per
volta la ghiera.
11. Regolare:
Estremità superiore forcella
anteriore a
12. Serrare:
Bullone di serraggio (staffa
superiore) 1
Bullone di serraggio (staffa
inferiore) 2
ATTENZIONE:
Serrare la staffa inferiore fino alla
coppia di serraggio specificata. Se si
eccede, la forcella anteriore potrebbe
non funzionare correttamente.
Estremità superiore for-
cella anteriore (standard)
a:
5 mm (0,20 in)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)

5 - 50

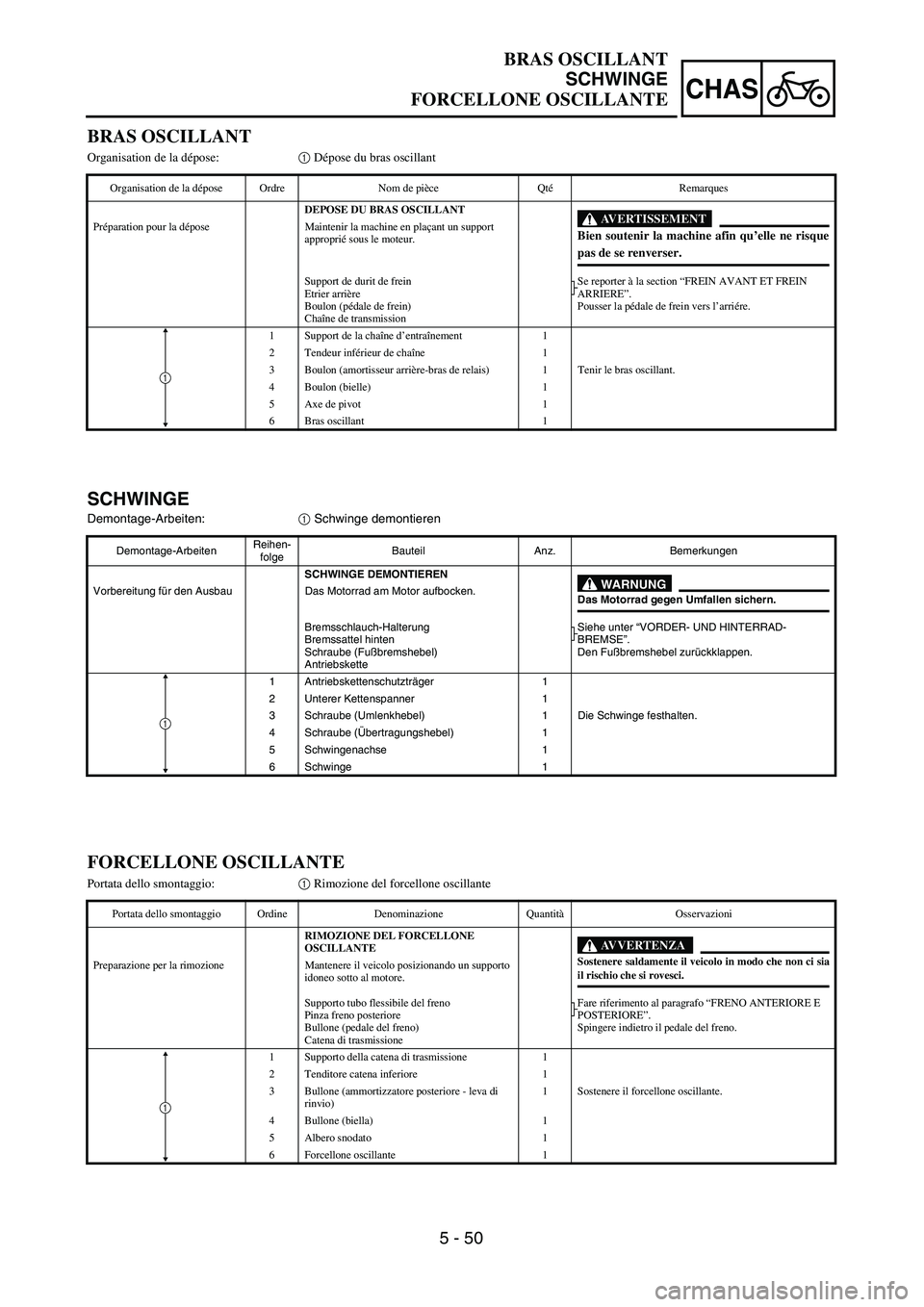

CHASSWINGARM
EC570000
SWINGARM
Extent of removal:1 Swingarm removal
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
WARNINGSupport the machine securely so there is no
danger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Brake hose holder
Rear brake caliper
Bolt (brake pedal)
Drive chainRefer to “FRONT BRAKE AND REAR
BRAKE” section.
Shift the brake pedal backward.
1 Drive chain support 1
2 Lower chain tensioner 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (connecting rod) 1
5 Pivot shaft 1
6 Swingarm 1
1

5 - 50
CHAS
BRAS OSCILLANT
Organisation de la dépose:1 Dépose du bras oscillant
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU BRAS OSCILLANT
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Support de durit de frein
Etrier arrière
Boulon (pédale de frein)
Chaîne de transmissionSe reporter à la section “FREIN AVANT ET FREIN
ARRIERE”.
Pousser la pédale de frein vers l’arriére.
1 Support de la chaîne d’entraînement 1
2 Tendeur inférieur de chaîne 1
3 Boulon (amortisseur arrière-bras de relais) 1 Tenir le bras oscillant.
4 Boulon (bielle) 1
5 Axe de pivot 1
6 Bras oscillant 1
1
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
SCHWINGE
Demontage-Arbeiten:1 Schwinge demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
SCHWINGE DEMONTIEREN
WARNUNGDas Motorrad gegen Umfallen sichern. Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
Bremsschlauch-Halterung
Bremssattel hinten
Schraube (Fußbremshebel)
AntriebsketteSiehe unter “VORDER- UND HINTERRAD-
BREMSE”.
Den Fußbremshebel zurückklappen.
1 Antriebskettenschutzträger 1
2 Unterer Kettenspanner 1
3 Schraube (Umlenkhebel) 1 Die Schwinge festhalten.
4 Schraube (Übertragungshebel) 1
5 Schwingenachse 1
6 Schwinge 1
1
FORCELLONE OSCILLANTE
Portata dello smontaggio:1 Rimozione del forcellone oscillante
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL FORCELLONE
OSCILLANTE
AVVERTENZASostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci. Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
Supporto tubo flessibile del freno
Pinza freno posteriore
Bullone (pedale del freno)
Catena di trasmissioneFare riferimento al paragrafo “FRENO ANTERIORE E
POSTERIORE”.
Spingere indietro il pedale del freno.
1 Supporto della catena di trasmissione 1
2 Tenditore catena inferiore 1
3 Bullone (ammortizzatore posteriore - leva di
rinvio)1 Sostenere il forcellone oscillante.
4 Bullone (biella) 1
5 Albero snodato 1
6 Forcellone oscillante 1
1

5 - 51
CHASSWINGARM
EC578000

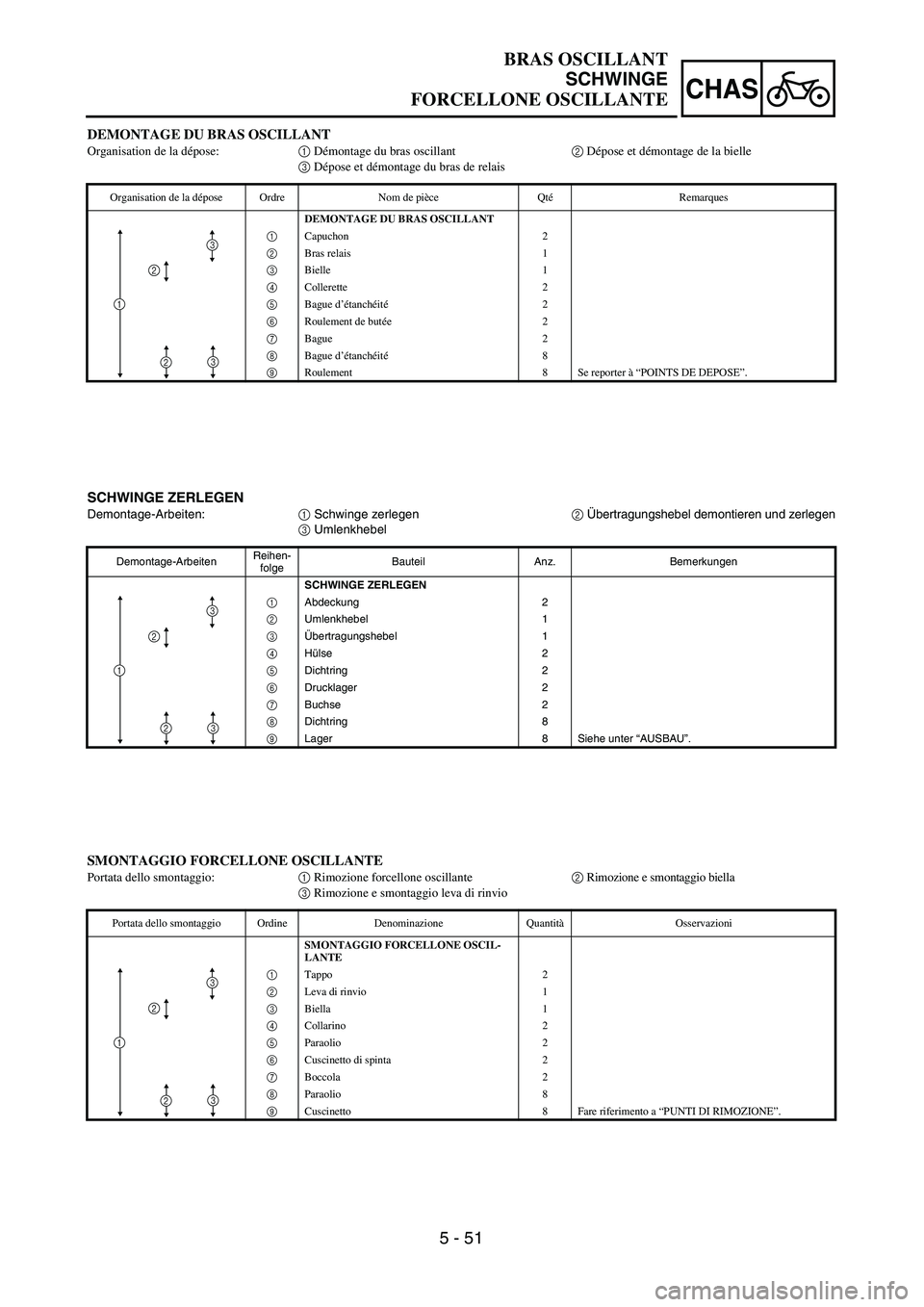

SWINGARM DISASSEMBLY
Extent of removal:1 Swingarm disassembly2 Connecting rod removal and disassembly
3 Relay arm removal and disassembly
Extent of removal Order Part name Q’ty Remarks
SWINGARM DISASSEMBLY
1 Cap 2
2 Relay arm 1
3 Connecting rod 1
4 Collar 2
5 Oil seal 2
6 Thrust bearing 2
7 Bushing 2
8 Oil seal 8
9 Bearing 8 Refer to “REMOVAL POINTS”.
1
2
32
3

5 - 51
CHAS
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
SCHWINGE ZERLEGEN
Demontage-Arbeiten:1 Schwinge zerlegen2 Übertragungshebel demontieren und zerlegen
3 Umlenkhebel
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
SCHWINGE ZERLEGEN
1Abdeckung 2
2Umlenkhebel 1
3Übertragungshebel 1
4Hülse 2
5Dichtring 2
6Drucklager 2
7Buchse 2
8Dichtring 8
9Lager 8 Siehe unter “AUSBAU”.
1
2
23
3
DEMONTAGE DU BRAS OSCILLANT
Organisation de la dépose:1 Démontage du bras oscillant2 Dépose et démontage de la bielle
3 Dépose et démontage du bras de relais
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DU BRAS OSCILLANT
1Capuchon 2
2Bras relais 1
3Bielle 1
4Collerette 2
5Bague d’étanchéité2
6Roulement de butée2
7Bague 2
8Bague d’étanchéité8
9Roulement 8 Se reporter à “POINTS DE DEPOSE”.
1
2
23
3
SMONTAGGIO FORCELLONE OSCILLANTE
Portata dello smontaggio:1 Rimozione forcellone oscillante2 Rimozione e smontaggio biella
3 Rimozione e smontaggio leva di rinvio
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
SMONTAGGIO FORCELLONE OSCIL-
LANTE
1 Tappo 2
2 Leva di rinvio 1
3 Biella 1
4 Collarino 2
5 Paraolio 2
6 Cuscinetto di spinta 2
7 Boccola 2
8 Paraolio 8
9 Cuscinetto 8 Fare riferimento a “PUNTI DI RIMOZIONE”.
1
2
23
3

5 - 52
CHASSWINGARM
EC573000

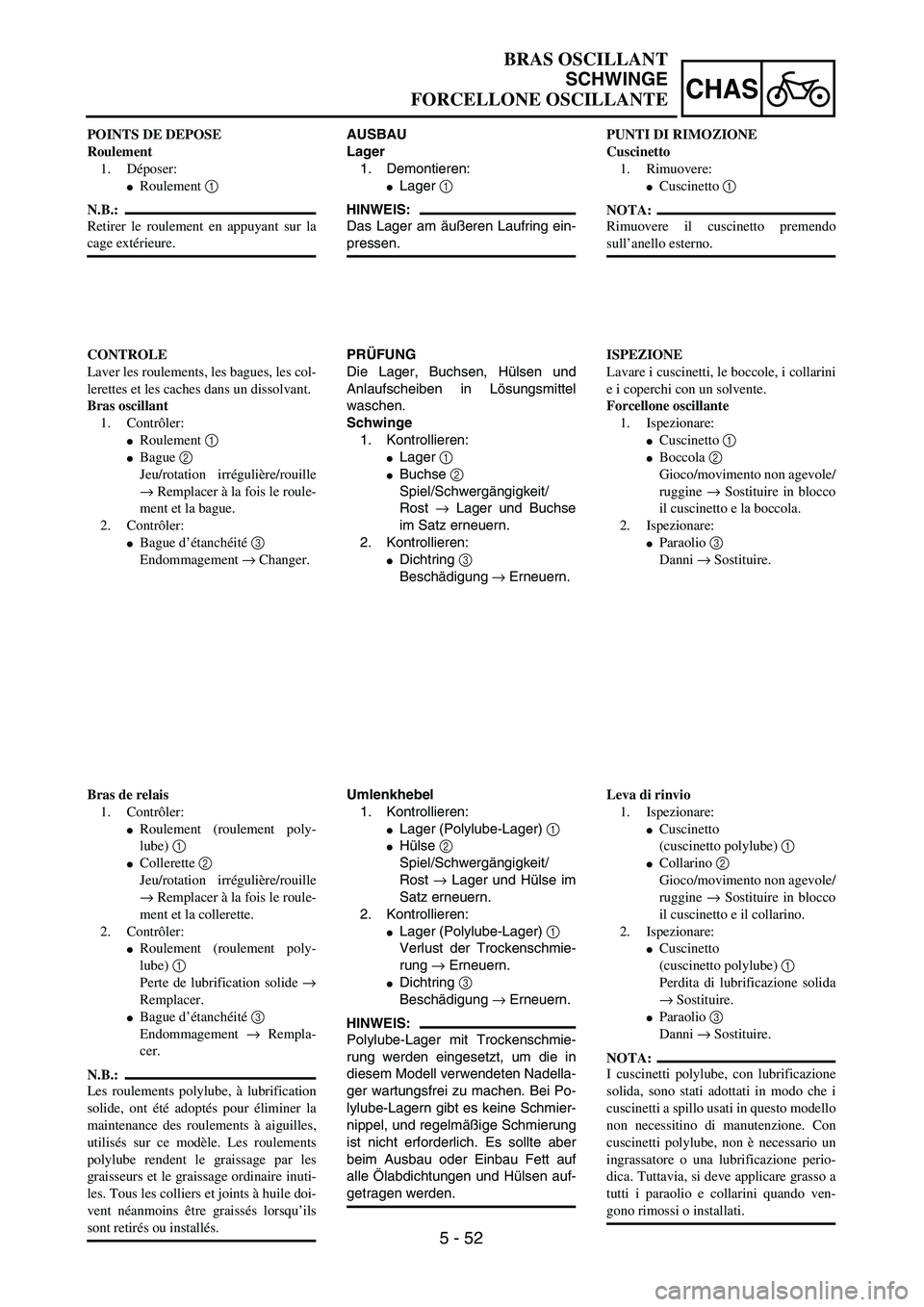

REMOVAL POINTS
EC573200
Bearing
1. Remove:
Bearing 1
NOTE:
Remove the bearing by pressing its outer race.
INSPECTION
Wash the bearings, bushings, collars, and cov-
ers in a solvent.
Swingarm
1. Inspect:
Bearing 1
Bushing 2
Free play exists/unsmooth revolution/
rust → Replace bearing and bushing as
a set.
2. Inspect:
Oil seal 3
Damage → Replace.
EC574210
Relay arm
1. Inspect:
Bearing (polylube bearing) 1
Collar 2
Free play exists/unsmooth revolution/rust
→ Replace bearing and collar as a set.
2. Inspect:
Bearing (polylube bearing) 1
Loss of solid lubrication → Replace.
Oil seal 3
Damage → Replace.
NOTE:
Polylube bearings, with solid lubrication, have
been adopted with the intent to make the nee-
dle bearings, used in this model, maintenance
free. With polylube bearings, no grease nipple
and regular lubrication is necessary. However,
grease should be applied to all oil seals and
collars when removed or installed.

5 - 52
CHAS
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
AUSBAU
Lager
1. Demontieren:
Lager 1
HINWEIS:
Das Lager am äußeren Laufring ein-
pressen.
PRÜFUNG
Die Lager, Buchsen, Hülsen und
Anlaufscheiben in Lösungsmittel
waschen.
Schwinge
1. Kontrollieren:
Lager 1
Buchse 2
Spiel/Schwergängigkeit/
Rost → Lager und Buchse
im Satz erneuern.
2. Kontrollieren:
Dichtring 3
Beschädigung → Erneuern.
Umlenkhebel
1. Kontrollieren:
Lager (Polylube-Lager) 1
Hülse 2
Spiel/Schwergängigkeit/
Rost → Lager und Hülse im
Satz erneuern.
2. Kontrollieren:
Lager (Polylube-Lager) 1
Verlust der Trockenschmie-
rung → Erneuern.
Dichtring 3
Beschädigung → Erneuern.
HINWEIS:
Polylube-Lager mit Trockenschmie-
rung werden eingesetzt, um die in
diesem Modell verwendeten Nadella-
ger wartungsfrei zu machen. Bei Po-
lylube-Lagern gibt es keine Schmier-
nippel, und regelmäßige Schmierung
ist nicht erforderlich. Es sollte aber
beim Ausbau oder Einbau Fett auf
alle Ölabdichtungen und Hülsen auf-
getragen werden. POINTS DE DEPOSE
Roulement
1. Déposer:
Roulement 1
N.B.:
Retirer le roulement en appuyant sur la
cage extérieure.
CONTROLE
Laver les roulements, les bagues, les col-
lerettes et les caches dans un dissolvant.
Bras oscillant
1. Contrôler:
Roulement 1
Bague 2
Jeu/rotation irrégulière/rouille
→ Remplacer à la fois le roule-
ment et la bague.
2. Contrôler:
Bague d’étanchéité 3
Endommagement → Changer.
Bras de relais
1. Contrôler:
Roulement (roulement poly-
lube) 1
Collerette 2
Jeu/rotation irrégulière/rouille
→ Remplacer à la fois le roule-
ment et la collerette.
2. Contrôler:
Roulement (roulement poly-
lube) 1
Perte de lubrification solide →
Remplacer.
Bague d’étanchéité 3
Endommagement → Rempla-
cer.
N.B.:
Les roulements polylube, à lubrification
solide, ont été adoptés pour éliminer la
maintenance des roulements à aiguilles,
utilisés sur ce modèle. Les roulements
polylube rendent le graissage par les
graisseurs et le graissage ordinaire inuti-
les. Tous les colliers et joints à huile doi-
vent néanmoins être graissés lorsqu’ils
sont retirés ou installés. PUNTI DI RIMOZIONE
Cuscinetto
1. Rimuovere:
Cuscinetto 1
NOTA:
Rimuovere il cuscinetto premendo
sull’anello esterno.
ISPEZIONE
Lavare i cuscinetti, le boccole, i collarini
e i coperchi con un solvente.
Forcellone oscillante
1. Ispezionare:
Cuscinetto 1
Boccola 2
Gioco/movimento non agevole/
ruggine → Sostituire in blocco
il cuscinetto e la boccola.
2. Ispezionare:
Paraolio 3
Danni → Sostituire.
Leva di rinvio
1. Ispezionare:
Cuscinetto
(cuscinetto polylube) 1
Collarino 2
Gioco/movimento non agevole/
ruggine → Sostituire in blocco
il cuscinetto e il collarino.
2. Ispezionare:
Cuscinetto
(cuscinetto polylube) 1
Perdita di lubrificazione solida
→ Sostituire.
Paraolio 3
Danni → Sostituire.
NOTA:
I cuscinetti polylube, con lubrificazione
solida, sono stati adottati in modo che i
cuscinetti a spillo usati in questo modello
non necessitino di manutenzione. Con
cuscinetti polylube, non è necessario un
ingrassatore o una lubrificazione perio-
dica. Tuttavia, si deve applicare grasso a
tutti i paraolio e collarini quando ven-
gono rimossi o installati.

5 - 53
CHASSWINGARM

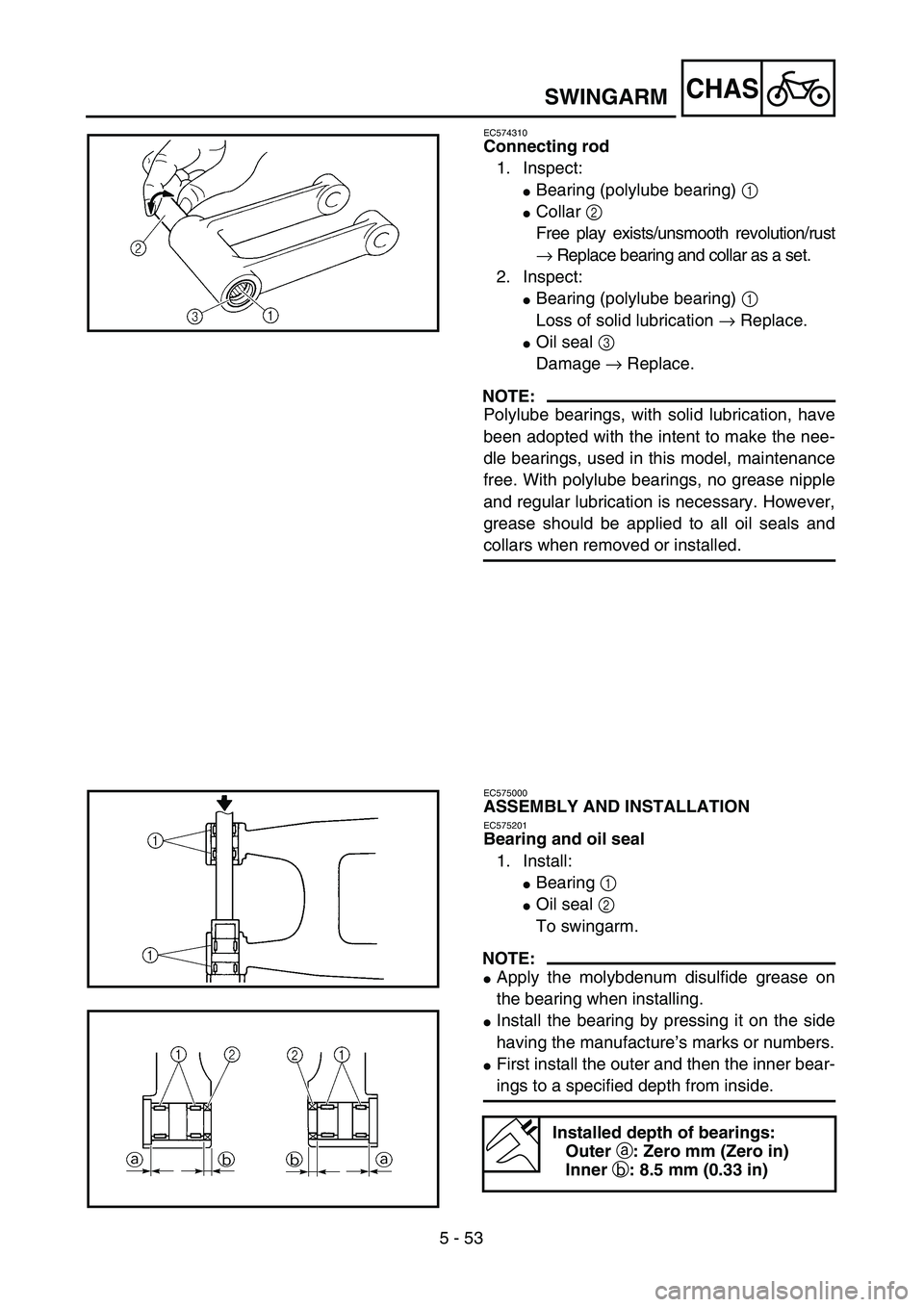

EC574310
Connecting rod
1. Inspect:
Bearing (polylube bearing) 1
Collar 2
Free play exists/unsmooth revolution/rust
→ Replace bearing and collar as a set.
2. Inspect:
Bearing (polylube bearing) 1
Loss of solid lubrication → Replace.
Oil seal 3
Damage → Replace.
NOTE:
Polylube bearings, with solid lubrication, have
been adopted with the intent to make the nee-
dle bearings, used in this model, maintenance
free. With polylube bearings, no grease nipple
and regular lubrication is necessary. However,
grease should be applied to all oil seals and
collars when removed or installed.
EC575000
ASSEMBLY AND INSTALLATION
EC575201
Bearing and oil seal
1. Install:
Bearing 1
Oil seal 2
To swingarm.
NOTE:
Apply the molybdenum disulfide grease on
the bearing when installing.
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
First install the outer and then the inner bear-
ings to a specified depth from inside.
Installed depth of bearings:
Outer a: Zero mm (Zero in)
Inner b: 8.5 mm (0.33 in)

5 - 53

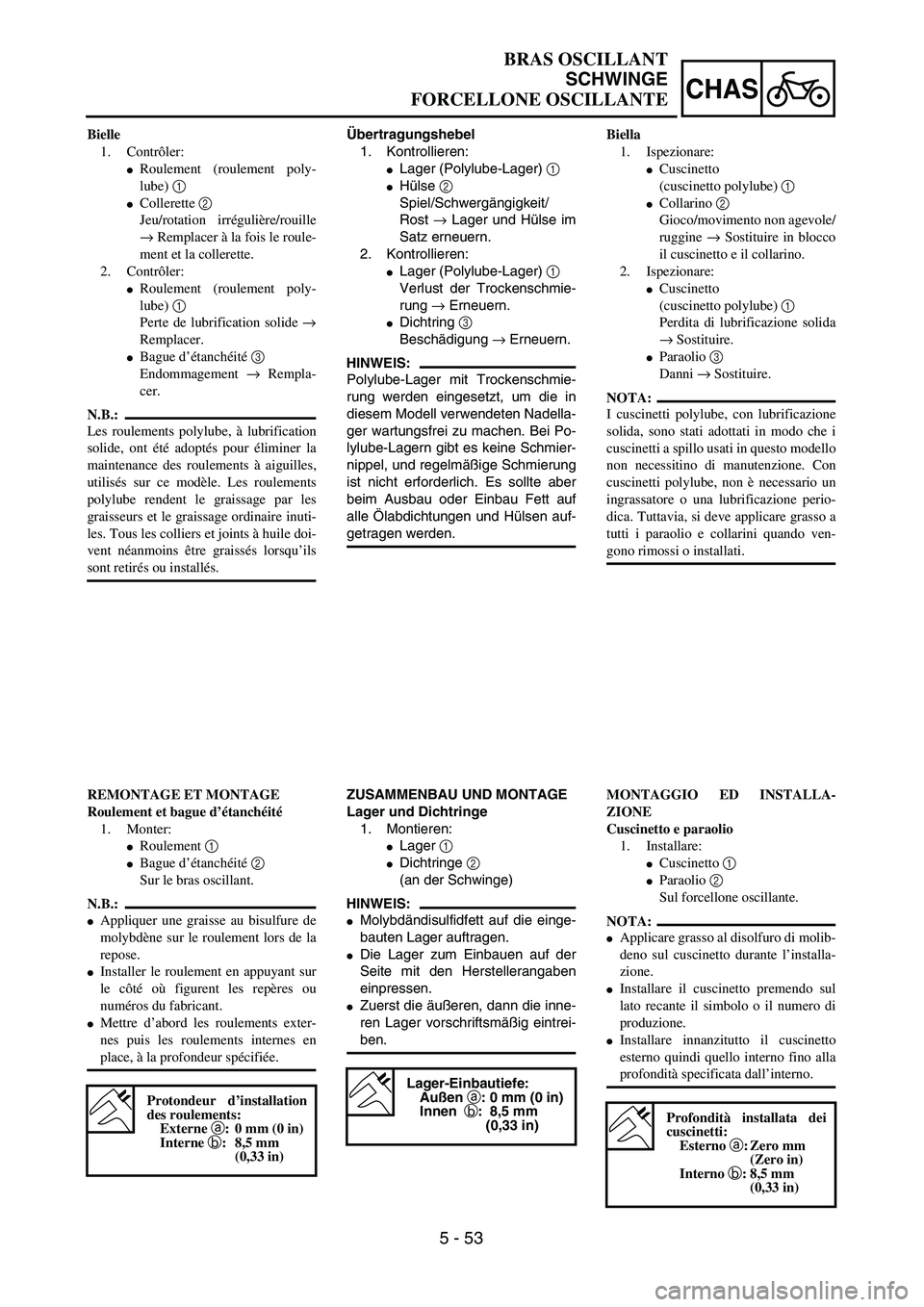

CHAS
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
Übertragungshebel
1. Kontrollieren:
Lager (Polylube-Lager) 1
Hülse 2
Spiel/Schwergängigkeit/
Rost → Lager und Hülse im
Satz erneuern.
2. Kontrollieren:
Lager (Polylube-Lager) 1
Verlust der Trockenschmie-
rung → Erneuern.
Dichtring 3
Beschädigung → Erneuern.
HINWEIS:
Polylube-Lager mit Trockenschmie-
rung werden eingesetzt, um die in
diesem Modell verwendeten Nadella-
ger wartungsfrei zu machen. Bei Po-
lylube-Lagern gibt es keine Schmier-
nippel, und regelmäßige Schmierung
ist nicht erforderlich. Es sollte aber
beim Ausbau oder Einbau Fett auf
alle Ölabdichtungen und Hülsen auf-
getragen werden.
ZUSAMMENBAU UND MONTAGE
Lager und Dichtringe
1. Montieren:
Lager 1
Dichtringe 2
(an der Schwinge)
HINWEIS:
Molybdändisulfidfett auf die einge-
bauten Lager auftragen.
Die Lager zum Einbauen auf der
Seite mit den Herstellerangaben
einpressen.
Zuerst die äußeren, dann die inne-
ren Lager vorschriftsmäßig eintrei-
ben.
Lager-Einbautiefe:
Außen a: 0 mm (0 in)
Innen b: 8,5 mm
(0,33 in)
Bielle
1. Contrôler:
Roulement (roulement poly-
lube) 1
Collerette 2
Jeu/rotation irrégulière/rouille
→ Remplacer à la fois le roule-
ment et la collerette.
2. Contrôler:
Roulement (roulement poly-
lube) 1
Perte de lubrification solide →
Remplacer.
Bague d’étanchéité 3
Endommagement → Rempla-
cer.
N.B.:
Les roulements polylube, à lubrification
solide, ont été adoptés pour éliminer la
maintenance des roulements à aiguilles,
utilisés sur ce modèle. Les roulements
polylube rendent le graissage par les
graisseurs et le graissage ordinaire inuti-
les. Tous les colliers et joints à huile doi-
vent néanmoins être graissés lorsqu’ils
sont retirés ou installés.
REMONTAGE ET MONTAGE
Roulement et bague d’étanchéité
1. Monter:
Roulement 1
Bague d’étanchéité 2
Sur le bras oscillant.
N.B.:
Appliquer une graisse au bisulfure de
molybdène sur le roulement lors de la
repose.
Installer le roulement en appuyant sur
le côté où figurent les repères ou
numéros du fabricant.
Mettre d’abord les roulements exter-
nes puis les roulements internes en
place, à la profondeur spécifiée.
Protondeur d’installation
des roulements:
Externe a: 0 mm (0 in)
Interne b: 8,5 mm
(0,33 in)
Biella
1. Ispezionare:
Cuscinetto
(cuscinetto polylube) 1
Collarino 2
Gioco/movimento non agevole/
ruggine → Sostituire in blocco
il cuscinetto e il collarino.
2. Ispezionare:
Cuscinetto
(cuscinetto polylube) 1
Perdita di lubrificazione solida
→ Sostituire.
Paraolio 3
Danni → Sostituire.
NOTA:
I cuscinetti polylube, con lubrificazione
solida, sono stati adottati in modo che i
cuscinetti a spillo usati in questo modello
non necessitino di manutenzione. Con
cuscinetti polylube, non è necessario un
ingrassatore o una lubrificazione perio-
dica. Tuttavia, si deve applicare grasso a
tutti i paraolio e collarini quando ven-
gono rimossi o installati.
MONTAGGIO ED INSTALLA-
ZIONE
Cuscinetto e paraolio
1. Installare:
Cuscinetto 1
Paraolio 2
Sul forcellone oscillante.
NOTA:
Applicare grasso al disolfuro di molib-
deno sul cuscinetto durante l’installa-
zione.
Installare il cuscinetto premendo sul
lato recante il simbolo o il numero di
produzione.
Installare innanzitutto il cuscinetto
esterno quindi quello interno fino alla
profondità specificata dall’interno.
Profondità installata dei
cuscinetti:
Esterno a: Zero mm
(Zero in)
Interno b: 8,5 mm
(0,33 in)

5 - 54
CHASSWINGARM
2. Install:
Bearing 1
Oil seal 2
To relay arm.
NOTE:
Apply the molybdenum disulfide grease on
the bearing when installing.
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
3. Install:
Bearing 1
Oil seal 2
To connecting rod.
NOTE:
Apply the molybdenum disulfide grease on
the bearing when installing.
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
Installed depth of bearings a:
5 mm (0.20 in)
Installed depth of bearings a:
5 mm (0.20 in)
Swingarm
1. Install:
Bushing 1
Thrust bearing 2
Oil seal 3
Collar 4
To swingarm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bushings, thrust bearings and oil seal lips.
2. Install:
Collar 1
To relay arm 2.
NOTE:
Apply the molybdenum disulfide grease on the
collars and oil seal lips.
