YAMAHA YZ250F 2004 Manuale duso (in Italian)

GEN
INFO
FONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
FUNZIONI DI COMANDO
ARMATUREN UND DE-
REN FUNKTION
MOTORSTOPPSCHALTER
Der Motorstoppschalter 1 befindet
sich auf der linken Seite des Len-
kers.
Den Motorstoppschalter gedrückt
halten, bis der Motor abstirbt.
KUPPLUNGSHEBEL
Der Kupplungshebel 1 befindet sich
auf der linken Seite des Lenkers und
dient zum Ein- und Auskuppeln. Zum
Ausrücken der Kupplung den Kupp-
lungshebel zum Lenkgriff ziehen; zum
Einrücken der Kupplung den Kupp-
lungshebel wieder freigeben. Zum
Auskuppeln den Kupplungshebel
zügig ziehen, beim Einkuppeln gefühl-
voll loslassen, um ein weiches Einrük-
ken der Kupplung zu gewährleisten.
FUSSSCHALTHEBEL
Erst das Getriebe erlaubt die Nut-
zung der Motorleistung in verschie-
denen Geschwindigkeitsbereichen,
so daß Anfahren, Bergauffahren und
schnelles Beschleunigen möglich
sind. Die Gänge dieses 5-Gang-
Getriebes werden über den Fuß-
schalthebel 1 linksseitig des Motors
bei ausgerückter Kupplung geschal-
tet.
KICKSTARTERHEBEL
Zum Anlassen des Motors den Kick-
starterhebel 1 ausschwenken und
langsam niedertreten, bis deutlicher
Widerstand spürbar wird; dann den
Kickstarterhebel schwungvoll durch-
treten. Dieses Modell ist mit einem
Primärkickstarter ausgerüstet, d. h.
der Motor kann auch bei eingelegtem
Gang angelassen werden – voraus-
gesetzt, daß die Kupplung ausge-
rückt ist. Normalerweise sollte jedoch
in den Leerlauf geschaltet werden,
bevor der Motor gestartet wird.
GASDREHGRIFF
Der Gasdrehgriff 1 befindet sich auf
der rechten Seite des Lenkers. Zum
Erhöhen der Motordrehzahl
(Beschleunigung) den Gasdrehgriff
in Gegenfahrtrichtung drehen, zum
Reduzieren der Motordrehzahl den
Gasdrehgriff in Fahrtrichtung drehen.
FONCTIONS DES COM-
MANDES
COUPE-CIRCUIT DU MOTEUR
Le coupe-circuit du moteur 1 est situé à
la poignée gauche. Appuyer de façon
continue sur le coupe-circuit du moteur
jusqu’à ce que le moteur s’arrête.
LEVIER D’EMBRAYAGE
Le levier d’embrayage 1 est situé à la
poignée gauche et permet d’embrayer ou
de débrayer. Tirer le levier d’embrayage
vers le guidon pour débrayer et relâcher
le levier pour embrayer. Pour des démar-
rages doux, le levier doit être tiré rapide-
ment et relâché lentement.
PEDALE DE CHANGEMENT DE
VITESSE
Les 5 rapports de la boîte de vitesses à
prise constante sont idéalement échelon-
nés. Le changement de vitesse est com-
mandé par le sélecteur 1, situé du côté
gauche du moteur.
PEDALE DE KICK
Déployer la pédale de kick 1. Appuyer
légèrement sur la pédale jusqu’à ce que
les pignons se mettent en prise puis
l’actionner vigoureusement pour démar-
rer le moteur. Ce modèle est muni d’un
démarreur au pied primaire, de sorte
qu’on peut démarrer à n’importe quelle
vitesse à condition de débrayer. Toute-
fois, normalement, on remettra les vites-
ses au point mort avant la mise en
marche.
POIGNEE DES GAZ
La poignée des gaz 1 est située à la poi-
gnée droite; elle permet d’accélérer ou
de décélérer le moteur. Pour une accélé-
ration, tourner la poignée vers soi; pour
une décélération, la tourner de l’autre
côté.
FUNZIONI DI COMANDO
INTERRUTTORE DI ARRESTO
DEL MOTORE
L’interruttore di arresto del motore 1 è
posto sul manubrio a sinistra. Tenere
premuto l’interruttore di arresto del
motore finché il motore non si arresta
completamente.
LEVA DELLA FRIZIONE
La leva della frizione 1 è posta sul
manubrio sinistro e impegna o disimpe-
gna la frizione. Tirare la leva della fri-
zione verso il manubrio per
disimpegnare la frizione e rilasciare la
leva per impegnare la frizione. La leva
va tirata rapidamente e rilasciata lenta-
mente per un avvio dolce e senza
“strappi”.
PEDALE DEL CAMBIO
I rapporti di trasmissione del cambio a 5
velocità sempre in presa sono distanziati
in maniera ideale. È possibile cambiare
le marce utilizzando il pedale del cambio
1 a sinistra del motore.
PEDIVELLA DI AVVIAMENTO
Far ruotare la pedivella di avviamento 1
allontanandola dal motore. Premere leg-
germente con il piede affinché il motore
non si impegna quindi spingere con deci-
sione per avviare il motore. Questo
modello è dotato di una pedivella di
avviamento in modo tale che è possibile
avviare il motore in qualunque marcia se
la frizione non è impegnata. Normal-
mente, però, passare in folle prima
dell’avvio.
MANOPOLA DELL’ACCELERA-
TORE
La manopola dell’acceleratore 1 è posta
sul manubrio destro e accelera o decelera
il motore. Per l’accelerazione, ruotare la
manopola verso il pilota, per decelerare
ruotarla in senso opposto al pilota.
1 - 10

1 - 11
GEN
INFO

CONTROL FUNCTIONS
EC156000
FRONT BRAKE LEVER
The front brake lever
1
is located on the right
handlebar. Pull it toward the handlebar to acti-
vate the front brake.
EC157000
REAR BRAKE PEDAL
The rear brake pedal
1
is located on the right
side of the machine. Press down on the brake
pedal to activate the rear brake.
EC158001
FUEL COCK
The fuel cock supplies fuel from the tank to
carburetor while filtering the fuel. The fuel cock
has the two positions:
OFF:With the lever in this position, fuel will not
flow. Always return the lever to this posi-
tion when the engine is not running.
ON: With the lever in this position, fuel flows
to the carburetor. Normal riding is done
with the lever in this position.
COLD STARTER KNOB
When cold, the engine requires a richer air-fuel
mixture for starting. A separate starter circuit,
which is controlled by the cold starter knob
1
,
supplies this mixture. Pull the cold starter knob
out to open the circuit for starting. When the
engine has warmed up, push it in to close the
circuit.
HOT STARTER LEVER
The hot starter lever
1
is used when starting a
warm engine.
Use the hot starter lever when starting the
engine again immediately after it was stopped
(the engine is still warm). Pulling the hot starter
lever injects secondary air to thin the air-fuel
mixture temporarily, allowing the engine to be
started more easily.

GEN
INFO

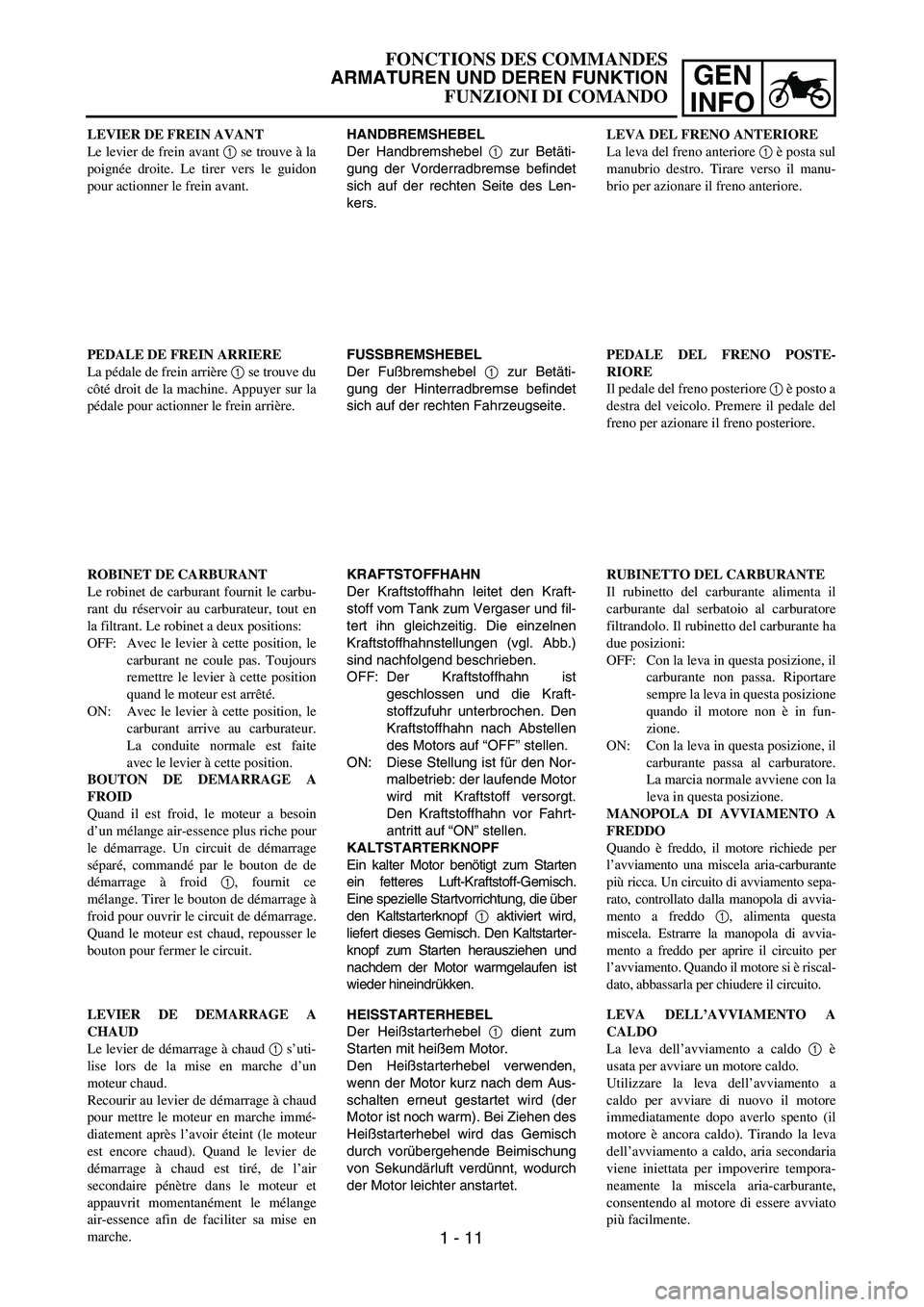

FONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
FUNZIONI DI COMANDO
HANDBREMSHEBEL
Der Handbremshebel 1 zur Betäti-
gung der Vorderradbremse befindet
sich auf der rechten Seite des Len-
kers.
FUSSBREMSHEBEL
Der Fußbremshebel 1 zur Betäti-
gung der Hinterradbremse befindet
sich auf der rechten Fahrzeugseite.
KRAFTSTOFFHAHN
Der Kraftstoffhahn leitet den Kraft-
stoff vom Tank zum Vergaser und fil-
tert ihn gleichzeitig. Die einzelnen
Kraftstoffhahnstellungen (vgl. Abb.)
sind nachfolgend beschrieben.
OFF: Der Kraftstoffhahn ist
geschlossen und die Kraft-
stoffzufuhr unterbrochen. Den
Kraftstoffhahn nach Abstellen
des Motors auf “OFF” stellen.
ON: Diese Stellung ist für den Nor-
malbetrieb: der laufende Motor
wird mit Kraftstoff versorgt.
Den Kraftstoffhahn vor Fahrt-
antritt auf “ON” stellen.
KALTSTARTERKNOPF
Ein kalter Motor benötigt zum Starten
ein fetteres Luft-Kraftstoff-Gemisch.
Eine spezielle Startvorrichtung, die über
den Kaltstarterknopf 1 aktiviert wird,
liefert dieses Gemisch. Den Kaltstarter-
knopf zum Starten herausziehen und
nachdem der Motor warmgelaufen ist
wieder hineindrükken.
HEISSTARTERHEBEL
Der Heißstarterhebel 1 dient zum
Starten mit heißem Motor.
Den Heißstarterhebel verwenden,
wenn der Motor kurz nach dem Aus-
schalten erneut gestartet wird (der
Motor ist noch warm). Bei Ziehen des
Heißstarterhebel wird das Gemisch
durch vorübergehende Beimischung
von Sekundärluft verdünnt, wodurch
der Motor leichter anstartet. LEVIER DE FREIN AVANT
Le levier de frein avant 1 se trouve à la
poignée droite. Le tirer vers le guidon
pour actionner le frein avant.
PEDALE DE FREIN ARRIERE
La pédale de frein arrière 1 se trouve du
côté droit de la machine. Appuyer sur la
pédale pour actionner le frein arrière.
ROBINET DE CARBURANT
Le robinet de carburant fournit le carbu-
rant du réservoir au carburateur, tout en
la filtrant. Le robinet a deux positions:
OFF: Avec le levier à cette position, le
carburant ne coule pas. Toujours
remettre le levier à cette position
quand le moteur est arrêté.
ON: Avec le levier à cette position, le
carburant arrive au carburateur.
La conduite normale est faite
avec le levier à cette position.
BOUTON DE DEMARRAGE A
FROID
Quand il est froid, le moteur a besoin
d’un mélange air-essence plus riche pour
le démarrage. Un circuit de démarrage
séparé, commandé par le bouton de de
démarrage à froid 1, fournit ce
mélange. Tirer le bouton de démarrage à
froid pour ouvrir le circuit de démarrage.
Quand le moteur est chaud, repousser le
bouton pour fermer le circuit.
LEVIER DE DEMARRAGE A
CHAUD
Le levier de démarrage à chaud 1 s’uti-
lise lors de la mise en marche d’un
moteur chaud.
Recourir au levier de démarrage à chaud
pour mettre le moteur en marche immé-
diatement après l’avoir éteint (le moteur
est encore chaud). Quand le levier de
démarrage à chaud est tiré, de l’air
secondaire pénètre dans le moteur et
appauvrit momentanément le mélange
air-essence afin de faciliter sa mise en
marche. LEVA DEL FRENO ANTERIORE
La leva del freno anteriore 1 è posta sul
manubrio destro. Tirare verso il manu-
brio per azionare il freno anteriore.
PEDALE DEL FRENO POSTE-
RIORE
Il pedale del freno posteriore 1 è posto a
destra del veicolo. Premere il pedale del
freno per azionare il freno posteriore.
RUBINETTO DEL CARBURANTE
Il rubinetto del carburante alimenta il
carburante dal serbatoio al carburatore
filtrandolo. Il rubinetto del carburante ha
due posizioni:
OFF: Con la leva in questa posizione, il
carburante non passa. Riportare
sempre la leva in questa posizione
quando il motore non è in fun-
zione.
ON: Con la leva in questa posizione, il
carburante passa al carburatore.
La marcia normale avviene con la
leva in questa posizione.
MANOPOLA DI AVVIAMENTO A
FREDDO
Quando è freddo, il motore richiede per
l’avviamento una miscela aria-carburante
più ricca. Un circuito di avviamento sepa-
rato, controllato dalla manopola di avvia-
mento a freddo 1, alimenta questa
miscela. Estrarre la manopola di avvia-
mento a freddo per aprire il circuito per
l’avviamento. Quando il motore si è riscal-
dato, abbassarla per chiudere il circuito.
LEVA DELL’AVVIAMENTO A
CALDO
La leva dell’avviamento a caldo 1 è
usata per avviare un motore caldo.
Utilizzare la leva dell’avviamento a
caldo per avviare di nuovo il motore
immediatamente dopo averlo spento (il
motore è ancora caldo). Tirando la leva
dell’avviamento a caldo, aria secondaria
viene iniettata per impoverire tempora-
neamente la miscela aria-carburante,
consentendo al motore di essere avviato
più facilmente.
1 - 11

1 - 12
GEN
INFO

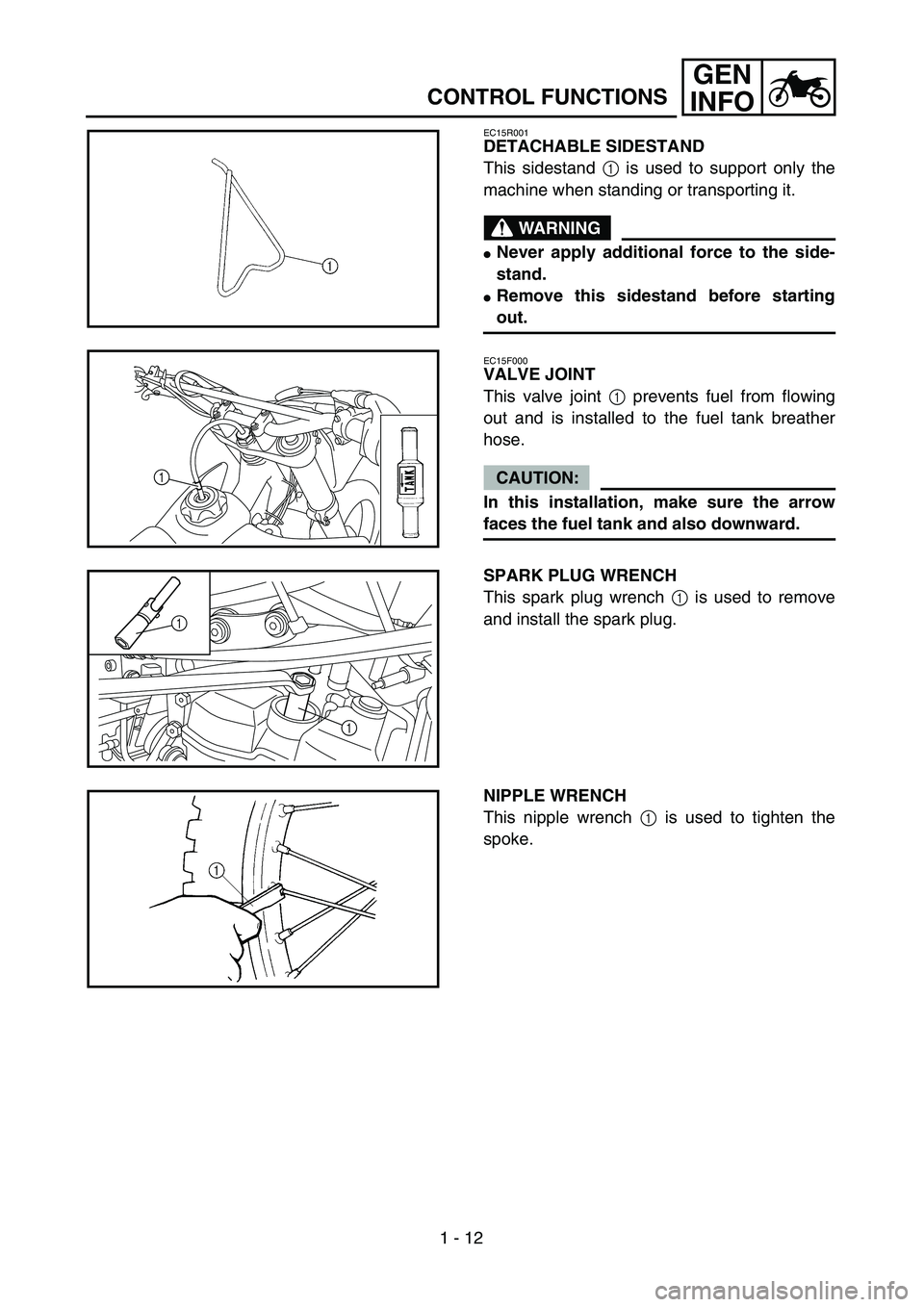

CONTROL FUNCTIONS
EC15R001
DETACHABLE SIDESTAND
This sidestand
1
is used to support only the
machine when standing or transporting it.
WARNING


Never apply additional force to the side-
stand.

Remove this sidestand before starting
out.
EC15F000
VALVE JOINT
This valve joint
1
prevents fuel from flowing
out and is installed to the fuel tank breather
hose.
CAUTION:
In this installation, make sure the arrow

faces the fuel tank and also downward.
1

SPARK PLUG WRENCH
This spark plug wrench
1
is used to remove
and install the spark plug.
1
1

NIPPLE WRENCH
This nipple wrench
1
is used to tighten the
spoke.

GEN
INFO

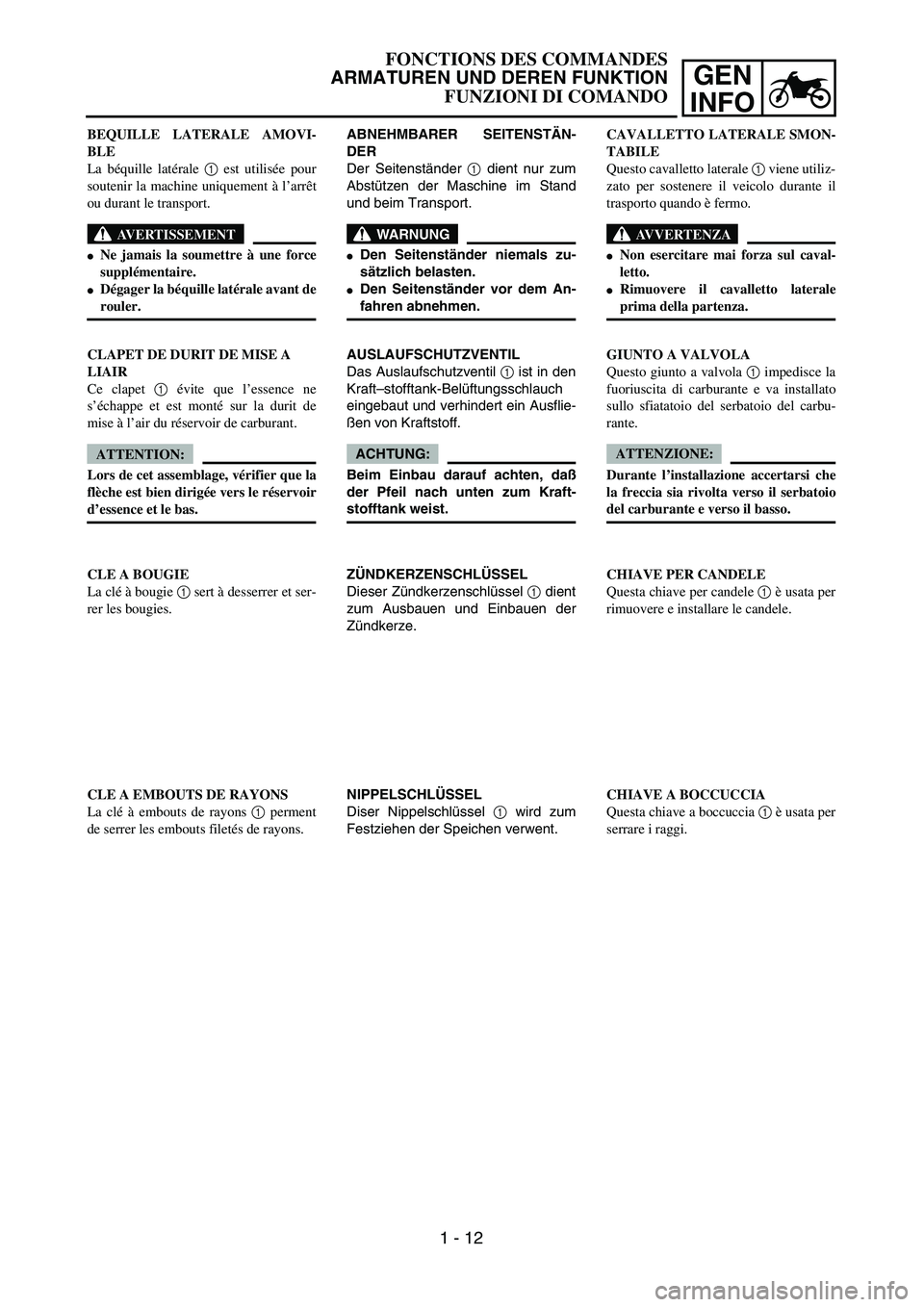

FONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
FUNZIONI DI COMANDO
ABNEHMBARER SEITENSTÄN-
DER
Der Seitenständer 1 dient nur zum
Abstützen der Maschine im Stand
und beim Transport.
WARNUNG
Den Seitenständer niemals zu-
sätzlich belasten.
Den Seitenständer vor dem An-
fahren abnehmen.
AUSLAUFSCHUTZVENTIL
Das Auslaufschutzventil 1 ist in den
Kraft–stofftank-Belüftungsschlauch
eingebaut und verhindert ein Ausflie-
ßen von Kraftstoff.
ACHTUNG:
Beim Einbau darauf achten, daß
der Pfeil nach unten zum Kraft-
stofftank weist.
ZÜNDKERZENSCHLÜSSEL
Dieser Zündkerzenschlüssel 1 dient
zum Ausbauen und Einbauen der
Zündkerze.
NIPPELSCHLÜSSEL
Diser Nippelschlüssel 1 wird zum
Festziehen der Speichen verwent. BEQUILLE LATERALE AMOVI-
BLE
La béquille latérale 1 est utilisée pour
soutenir la machine uniquement à l’arrêt
ou durant le transport.
AVERTISSEMENT
Ne jamais la soumettre à une force
supplémentaire.
Dégager la béquille latérale avant de
rouler.
CLAPET DE DURIT DE MISE A
LIAIR
Ce clapet 1 évite que l’essence ne
s’échappe et est monté sur la durit de
mise à l’air du réservoir de carburant.
ATTENTION:
Lors de cet assemblage, vérifier que la
flèche est bien dirigée vers le réservoir
d’essence et le bas.
CLE A BOUGIE
La clé à bougie 1 sert à desserrer et ser-
rer les bougies.
CLE A EMBOUTS DE RAYONS
La clé à embouts de rayons 1 perment
de serrer les embouts filetés de rayons.CAVALLETTO LATERALE SMON-
TABILE
Questo cavalletto laterale 1 viene utiliz-
zato per sostenere il veicolo durante il
trasporto quando è fermo.
AVVERTENZA
Non esercitare mai forza sul caval-
letto.
Rimuovere il cavalletto laterale
prima della partenza.
GIUNTO A VALVOLA
Questo giunto a valvola 1 impedisce la
fuoriuscita di carburante e va installato
sullo sfiatatoio del serbatoio del carbu-
rante.
ATTENZIONE:
Durante l’installazione accertarsi che
la freccia sia rivolta verso il serbatoio
del carburante e verso il basso.
CHIAVE PER CANDELE
Questa chiave per candele 1 è usata per
rimuovere e installare le candele.
CHIAVE A BOCCUCCIA
Questa chiave a boccuccia 1 è usata per
serrare i raggi.
1 - 12

1 - 13
GEN
INFO

FUEL
Always use the recommended fuel as stated
below. Also, be sure to use new gasoline the
day of a race.
CAUTION:
Use only unleaded gasoline. The use of
leaded gasoline will cause severe damage
to the engine internal parts such as valves,

piston rings, and exhaust system, etc.
NOTE:

If knocking or pinging occurs, use a different
brand of gasoline or higher octane grade.
WARNING


For refueling, be sure to stop the engine
and use enough care not to spill any fuel.
Also be sure to avoid refueling close to a
fire.

Refuel after the engine, exhaust pipe, etc.
have cooled off.
Recommended fuel:
Except for ZA:
Premium unleaded gasoline
only with a research octane
number of 95 or higher.
For ZA:
Premium gasoline
FUEL

GEN
INFO

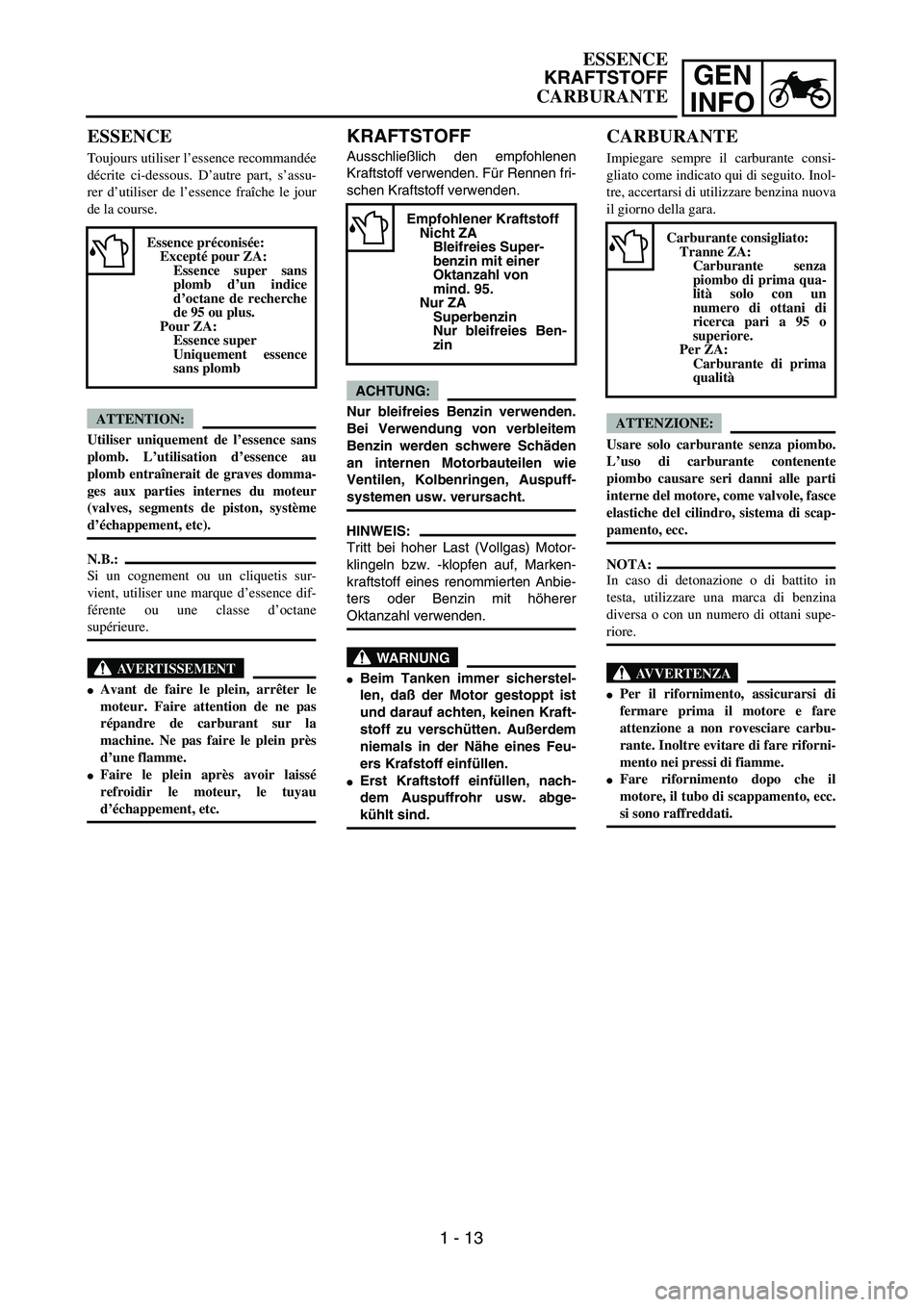

KRAFTSTOFF
Ausschließlich den empfohlenen
Kraftstoff verwenden. Für Rennen fri-
schen Kraftstoff verwenden.
ACHTUNG:
Nur bleifreies Benzin verwenden.
Bei Verwendung von verbleitem
Benzin werden schwere Schäden
an internen Motorbauteilen wie
Ventilen, Kolbenringen, Auspuff-
systemen usw. verursacht.
HINWEIS:
Tritt bei hoher Last (Vollgas) Motor-
klingeln bzw. -klopfen auf, Marken-
kraftstoff eines renommierten Anbie-
ters oder Benzin mit höherer
Oktanzahl verwenden.
WARNUNG
Beim Tanken immer sicherstel-
len, daß der Motor gestoppt ist
und darauf achten, keinen Kraft-
stoff zu verschütten. Außerdem
niemals in der Nähe eines Feu-
ers Krafstoff einfüllen.
Erst Kraftstoff einfüllen, nach-
dem Auspuffrohr usw. abge-
kühlt sind.
Empfohlener Kraftstoff
Nicht ZA
Bleifreies Super-
benzin mit einer
Oktanzahl von
mind. 95.
Nur ZA
Superbenzin
Nur bleifreies Ben-
zin
ESSENCE
Toujours utiliser l’essence recommandée
décrite ci-dessous. D’autre part, s’assu-
rer d’utiliser de l’essence fraîche le jour
de la course.
ATTENTION:
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence au
plomb entraînerait de graves domma-
ges aux parties internes du moteur
(valves, segments de piston, système
d’échappement, etc).
N.B.:
Si un cognement ou un cliquetis sur-
vient, utiliser une marque d’essence dif-
férente ou une classe d’octane
supérieure.
AVERTISSEMENT
Avant de faire le plein, arrêter le
moteur. Faire attention de ne pas
répandre de carburant sur la
machine. Ne pas faire le plein près
d’une flamme.
Faire le plein après avoir laissé
refroidir le moteur, le tuyau
d’échappement, etc.
Essence préconisée:
Excepté pour ZA:
Essence super sans
plomb d’un indice
d’octane de recherche
de 95 ou plus.
Pour ZA:
Essence super
Uniquement essence
sans plomb
CARBURANTE
Impiegare sempre il carburante consi-
gliato come indicato qui di seguito. Inol-
tre, accertarsi di utilizzare benzina nuova
il giorno della gara.
ATTENZIONE:
Usare solo carburante senza piombo.
L’uso di carburante contenente
piombo causare seri danni alle parti
interne del motore, come valvole, fasce
elastiche del cilindro, sistema di scap-
pamento, ecc.
NOTA:
In caso di detonazione o di battito in
testa, utilizzare una marca di benzina
diversa o con un numero di ottani supe-
riore.
AVVERTENZA
Per il rifornimento, assicurarsi di
fermare prima il motore e fare
attenzione a non rovesciare carbu-
rante. Inoltre evitare di fare riforni-
mento nei pressi di fiamme.
Fare rifornimento dopo che il
motore, il tubo di scappamento, ecc.
si sono raffreddati.
Carburante consigliato:
Tranne ZA:
Carburante senza
piombo di prima qua-
lità solo con un
numero di ottani di
ricerca pari a 95 o
superiore.
Per ZA:
Carburante di prima
qualità
ESSENCE
KRAFTSTOFF
CARBURANTE
1 - 13

1 - 14
GEN
INFO

STARTING AND BREAK-IN
WARNING

Never start or run the engine in a closed
area. The exhaust fumes are poisonous;
they can cause loss of consciousness and
death in a very short time. Always operate
the machine in a well-ventilated area.
CAUTION:


The carburetor on this machine has a
built-in accelerator pump. Therefore,
when starting the engine, do not operate
the throttle or the spark plug will foul.

Unlike a two-stroke engine, this engine
cannot be kick started when the throttle is
open because the kick starter may kick
back. Also, if the throttle is open the air/
fuel mixture may be too lean for the
engine to start.

Before starting the machine, perform the
checks in the pre-operation check list.
STARTING A COLD ENGINE
1. Inspect the coolant level.
2. Turn the fuel cock to “ON”.
3. Shift the transmission into neutral.
4. Fully open the cold starter knob
1
.
5. Kick the kickstarter crank.
WARNING

Do not open the throttle while kicking the
kickstarter crank. Otherwise, the kick-
starter may kick back.
STARTING AND BREAK-IN

GEN
INFO

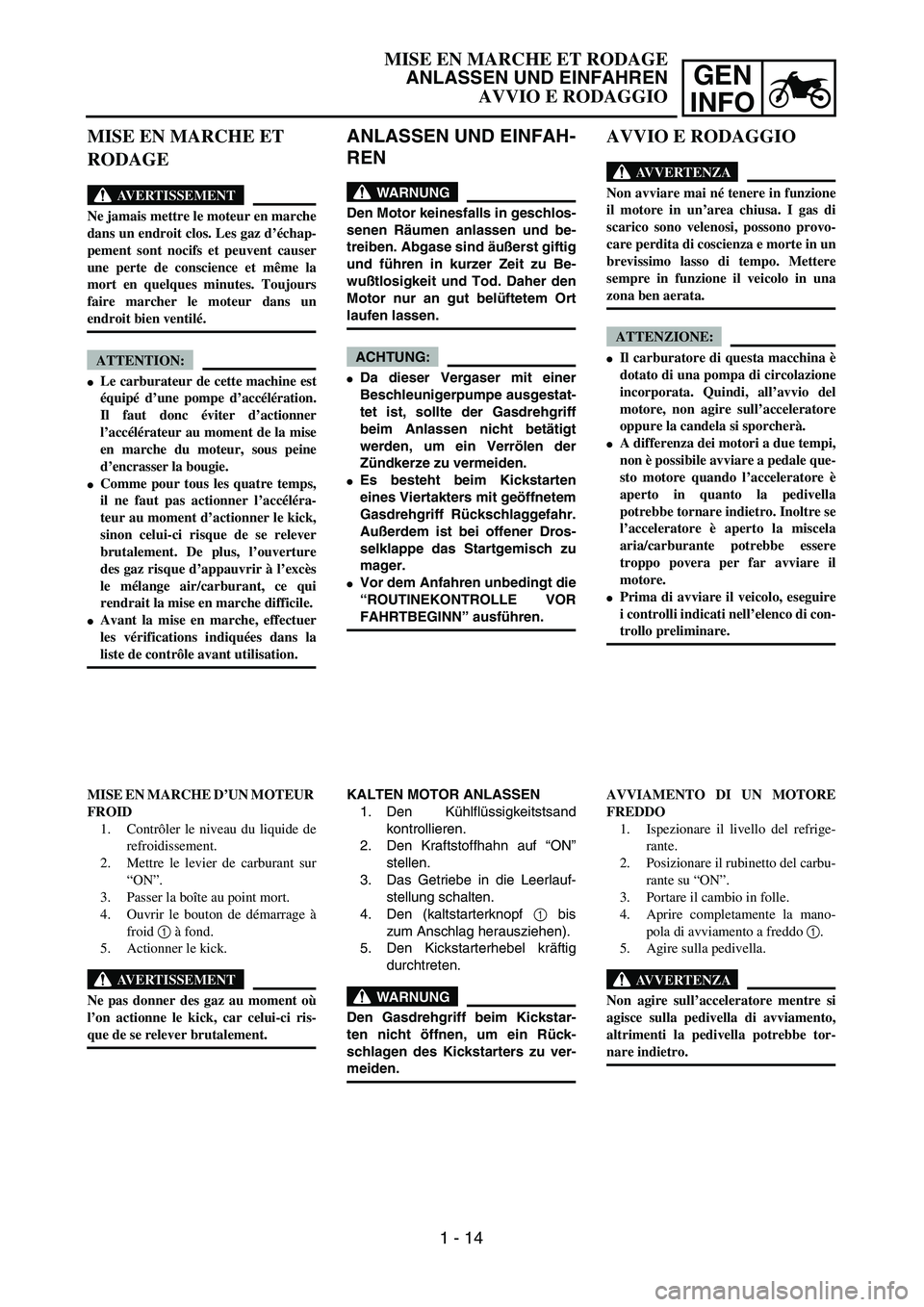

MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
AVVIO E RODAGGIO
ANLASSEN UND EINFAH-
REN
WARNUNG
Den Motor keinesfalls in geschlos-
senen Räumen anlassen und be-
treiben. Abgase sind äußerst giftig
und führen in kurzer Zeit zu Be-
wußtlosigkeit und Tod. Daher den
Motor nur an gut belüftetem Ort
laufen lassen.
ACHTUNG:
Da dieser Vergaser mit einer
Beschleunigerpumpe ausgestat-
tet ist, sollte der Gasdrehgriff
beim Anlassen nicht betätigt
werden, um ein Verrölen der
Zündkerze zu vermeiden.
Es besteht beim Kickstarten
eines Viertakters mit geöffnetem
Gasdrehgriff Rückschlaggefahr.
Außerdem ist bei offener Dros-
selklappe das Startgemisch zu
mager.
Vor dem Anfahren unbedingt die
“ROUTINEKONTROLLE VOR
FAHRTBEGINN” ausführen.
KALTEN MOTOR ANLASSEN
1. Den Kühlflüssigkeitstsand
kontrollieren.
2. Den Kraftstoffhahn auf “ON”
stellen.
3. Das Getriebe in die Leerlauf-
stellung schalten.
4. Den (kaltstarterknopf 1 bis
zum Anschlag herausziehen).
5. Den Kickstarterhebel kräftig
durchtreten.
WARNUNG
Den Gasdrehgriff beim Kickstar-
ten nicht öffnen, um ein Rück-
schlagen des Kickstarters zu ver-
meiden.
MISE EN MARCHE ET
RODAGE
AVERTISSEMENT
Ne jamais mettre le moteur en marche
dans un endroit clos. Les gaz d’échap-
pement sont nocifs et peuvent causer
une perte de conscience et même la
mort en quelques minutes. Toujours
faire marcher le moteur dans un
endroit bien ventilé.
ATTENTION:
Le carburateur de cette machine est
équipé d’une pompe d’accélération.
Il faut donc éviter d’actionner
l’accélérateur au moment de la mise
en marche du moteur, sous peine
d’encrasser la bougie.
Comme pour tous les quatre temps,
il ne faut pas actionner l’accéléra-
teur au moment d’actionner le kick,
sinon celui-ci risque de se relever
brutalement. De plus, l’ouverture
des gaz risque d’appauvrir à l’excès
le mélange air/carburant, ce qui
rendrait la mise en marche difficile.
Avant la mise en marche, effectuer
les vérifications indiquées dans la
liste de contrôle avant utilisation.
MISE EN MARCHE D’UN MOTEUR
FROID
1. Contrôler le niveau du liquide de
refroidissement.
2. Mettre le levier de carburant sur
“ON”.
3. Passer la boîte au point mort.
4. Ouvrir le bouton de démarrage à
froid 1 à fond.
5. Actionner le kick.
AVERTISSEMENT
Ne pas donner des gaz au moment où
l’on actionne le kick, car celui-ci ris-
que de se relever brutalement.
AVVIO E RODAGGIO
AVVERTENZA
Non avviare mai né tenere in funzione
il motore in un’area chiusa. I gas di
scarico sono velenosi, possono provo-
care perdita di coscienza e morte in un
brevissimo lasso di tempo. Mettere
sempre in funzione il veicolo in una
zona ben aerata.
ATTENZIONE:
Il carburatore di questa macchina è
dotato di una pompa di circolazione
incorporata. Quindi, all’avvio del
motore, non agire sull’acceleratore
oppure la candela si sporcherà.
A differenza dei motori a due tempi,
non è possibile avviare a pedale que-
sto motore quando l’acceleratore è
aperto in quanto la pedivella
potrebbe tornare indietro. Inoltre se
l’acceleratore è aperto la miscela
aria/carburante potrebbe essere
troppo povera per far avviare il
motore.
Prima di avviare il veicolo, eseguire
i controlli indicati nell’elenco di con-
trollo preliminare.
AVVIAMENTO DI UN MOTORE
FREDDO
1. Ispezionare il livello del refrige-
rante.
2. Posizionare il rubinetto del carbu-
rante su “ON”.
3. Portare il cambio in folle.
4. Aprire completamente la mano-
pola di avviamento a freddo 1.
5. Agire sulla pedivella.
AVVERTENZA
Non agire sull’acceleratore mentre si
agisce sulla pedivella di avviamento,
altrimenti la pedivella potrebbe tor-
nare indietro.
1 - 14

1 - 15
GEN
INFO

STARTING AND BREAK-IN
6. Return the cold starter knob to its original
position and run the engine at 3,000 ~
5,000 r/min for 1 or 2 minutes.
NOTE:

Since this model is equipped with an accelera-
tor pump, if the engine is raced (the throttle
opened and closed), the air/fuel mixture will be
too rich and the engine may stall. Also unlike a
two-stroke engine, this model can idle.
CAUTION:
Do not warm up the engine for extended

periods of time.
