GEN
INFO
1 - 1
DESCRIPTION
EC100000
GENERAL INFORMATION
EC110000
DESCRIPTION
1Clutch lever
2Hot starter lever
3Front brake lever
4Throttle grip
5Radiator cap
6Fuel tank cap
7Engine stop switch
8Kickstarter crank
9Fuel tank
0Radiator
ACoolant drain bolt
BRear brake pedal
CValve joint
DFuel cock
ECold starter knob
FDrive chain
GAir filter
HShift pedal
IDipstick
JFront forkNOTE:
The machine you have purchased may differ
slightly from those shown in the following.
Designs and specifications are subject to
change without notice.

GEN
INFO
ALLGEMEINE
ANGABEN
FAHRZEUGBESCHREI-
BUNG
1Kupplungshebel
2Warmstarthebel
3Handbremshebel
4Gasdrehgriff
5Kühlerverschlußdeckel
6Tankverschluß
7Motorstoppschalter
8Kickstarterhebel
9Kraftstofftank
0Kühler
AKühlflüssigkeits-Ablaßschraube
BFußbremshebel
CVentilverbindung
DKraftstoffhahn
EChokehebel
FAntriebskette
GLuftfilter
HFußschalthebel
IMeßstab
JTeleskopgabel
HINWEIS:
Die Abbildungen in vorliegender
Anleitung können leicht vom
eigentlichen Modell abweichen
und dienen daher lediglich zur
Bezugnahme.
Änderungen an Design und techni-
schen Daten jederzeit vorbehalten.

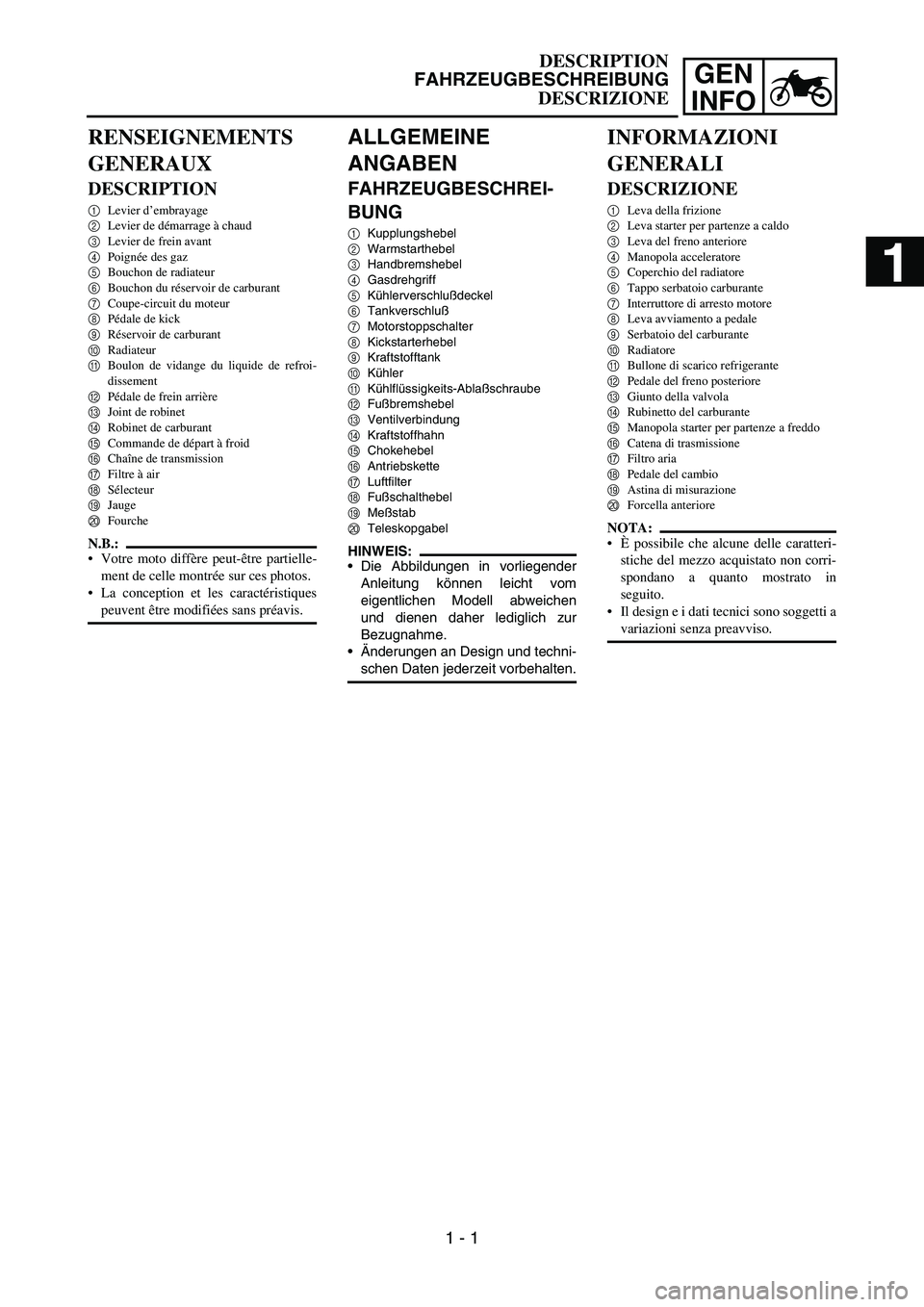

RENSEIGNEMENTS
GENERAUX
DESCRIPTION
1Levier d’embrayage
2Levier de démarrage à chaud
3Levier de frein avant
4Poignée des gaz
5Bouchon de radiateur
6Bouchon du réservoir de carburant
7Coupe-circuit du moteur
8Pédale de kick
9Réservoir de carburant
0Radiateur
ABoulon de vidange du liquide de refroi-
dissement
BPédale de frein arrière
CJoint de robinet
DRobinet de carburant
ECommande de départ à froid
FChaîne de transmission
GFiltre à air
HSélecteur
IJauge
JFourche
N.B.:
Votre moto diffère peut-être partielle-
ment de celle montrée sur ces photos.
La conception et les caractéristiques
peuvent être modifiées sans préavis.
INFORMAZIONI
GENERALI
DESCRIZIONE
1Leva della frizione
2Leva starter per partenze a caldo
3Leva del freno anteriore
4Manopola acceleratore
5Coperchio del radiatore
6Tappo serbatoio carburante
7Interruttore di arresto motore
8Leva avviamento a pedale
9Serbatoio del carburante
0Radiatore
ABullone di scarico refrigerante
BPedale del freno posteriore
CGiunto della valvola
DRubinetto del carburante
EManopola starter per partenze a freddo
FCatena di trasmissione
GFiltro aria
HPedale del cambio
IAstina di misurazione
JForcella anteriore
NOTA:
È possibile che alcune delle caratteri-
stiche del mezzo acquistato non corri-
spondano a quanto mostrato in
seguito.
Il design e i dati tecnici sono soggetti a
variazioni senza preavviso.
DESCRIPTION
FAHRZEUGBESCHREIBUNG
DESCRIZIONE
1 - 1
1

1 - 10
GEN
INFO
CONTROL FUNCTIONS
EC150000
CONTROL FUNCTIONS
ENGINE STOP SWITCH
The engine stop switch 1 is located on the left
handlebar. Continue pushing the engine stop
switch till the engine comes to a stop.
EC152000
CLUTCH LEVER
The clutch lever 1 is located on the left han-
dlebar; it disengages or engages the clutch.
Pull the clutch lever to the handlebar to disen-
gage the clutch, and release the lever to
engage the clutch. The lever should be pulled
rapidly and released slowly for smooth starts.
EC153000
SHIFT PEDAL
The gear ratios of the constant-mesh 5 speed
transmission are ideally spaced. The gears
can be shifted by using the shift pedal 1 on
the left side of the engine.
KICKSTARTER CRANK
Rotate the kickstarter crank 1 away from the
engine. Push the starter down lightly with your
foot until the gears engage, then kick smoothly
and forcefully to start the engine. This model
has a primary kickstarter crank so the engine
can be started in any gear if the clutch is disen-
gaged. In normal practices, however, shift to
neutral before starting.
1
EC155001
THROTTLE GRIP
The throttle grip 1 is located on the right han-
dlebar; it accelerates or decelerates the
engine. For acceleration, turn the grip toward
you; for deceleration, turn it away from you.

GEN
INFO
BEDIENUNGSELEMENTE
UND DEREN FUNKTION
MOTORSTOPPSCHALTER
Der Motorstoppschalter 1 befindet
sich links am Lenker. Den Motor-
stoppschalter gedrückt halten, bis
der Motor stoppt.
KUPPLUNGSHEBEL
Der Kupplungshebel 1 befindet sich
links am Lenker. Zum Auskuppeln
den Kupplungshebel zügig ziehen,
beim Einkuppeln gefühlvoll loslas-
sen. Dies gewährleistet ein weiches
Aus- und Einrücken der Kupplung.
FUSSCHALTHEBEL
Das 5-Gang-Getriebe dieses Motor-
rads ist ideal abgestuft. Die Gänge
werden über den Fußschalthebel 1
links am Motor geschaltet.
KICKSTARTERHEBEL
Den Kickstarterhebel 1 ausklappen.
Zum Anlassen des Motors den Kick-
starterhebel langsam niedertreten,
bis deutlicher Widerstand spürbar
wird; anschließend den Kickstarter
kräftig durchtreten. Da dieses Modell
mit einem Primärkickstarter ausgerü-
stet ist, kann der Motor bei eingeleg-
tem Gang und gezogener Kupplung
gestartet werden. Es ist jedoch rat-
sam, den Motor in der Leerlaufstel-
lung des Getriebes anzulassen.
GASDREHGRIFF
Der Gasdrehgriff 1 befindet sich
rechts am Lenker. Zum Gasgeben
den Drehgriff öffnen; zum Gasweg-
nehmen den Drehgriff schließen.
FONCTIONS DES
COMMANDES
COUPE-CIRCUIT DU MOTEUR
Le coupe-circuit du moteur 1 est situé
sur la partie gauche du guidon. Appuyer
de façon continue sur le coupe-circuit du
moteur jusqu’à ce que le moteur s’arrête.
LEVIER D’EMBRAYAGE
Le levier d’embrayage 1 est situé sur la
partie gauche du guidon et permet
d’embrayer ou de débrayer. Tirer le
levier d’embrayage vers le guidon pour
débrayer et le relâcher pour embrayer.
Pour un démarrage en douceur, le levier
doit être tiré rapidement et relâché lente-
ment.
SELECTEUR
Les 5 rapports de la boîte de vitesses à
prise constante sont idéalement échelon-
nés. Le changement de vitesse est com-
mandé par le sélecteur 1 situé sur le
côté gauche du moteur.
PEDALE DE KICK
Déployer la pédale de kick 1. Appuyer
légèrement sur la pédale pour mettre les
pignons en prise, puis l’actionner vigou-
reusement mais en souplesse pour mettre
le moteur en marche. Ce modèle est
équipé d’un démarreur au pied primaire,
de sorte qu’il est possible de démarrer
dans n’importe quel rapport à condition de
débrayer. Normalement, toutefois, on
repassera au point mort avant de démarrer.
POIGNEE DES GAZ
La poignée des gaz 1 est située sur la
partie droite du guidon et permet d’accé-
lérer ou de décélérer. Pour accélérer,
tourner la poignée vers soi; pour décélé-
rer, la tourner dans l’autre sens.
FUNZIONI DI
CONTROLLO
INTERRUTTORE DI ARRESTO
MOTORE
L’interruttore di arresto motore 1 si
trova sul manubrio sinistro. Premere
l’interruttore di arresto motore fino
all’arresto del motore.
LEVA DELLA FRIZIONE
La leva della frizione 1 si trova sul
manubrio sinistro; innesta o disinnesta la
frizione. Tirare la leva della frizione
verso il manubrio per disinnestare la fri-
zione. Rilasciare la leva per innestare la
frizione. Tirare velocemente la leva e
rilasciarla lentamente per partenze senza
scossoni.
PEDALE DEL CAMBIO
I rapporti di trasmissione dell’ingranag-
gio sempre in presa a 5 marce sono per-
fettamente distanziati. Le marce si
cambiano utilizzando il pedale del cam-
bio 1 sul lato sinistro del motore.
LEVA DI AVVIAMENTO A
PEDALE
Ruotare la leva di avviamento a pedale
1 lontano dal motore. Con il piede, pre-
mere delicatamente la leva verso il basso
finché le marce si innestano, quindi pre-
mere in modo netto e con forza per
avviare il motore. Questo modello è
dotato di una leva di avviamento a
pedale primaria in modo da poter avviare
il motore con qualsiasi marcia, se la fri-
zione non è innestata. Tuttavia, è bene
mettere in folle prima di avviare.
MANOPOLA ACCELERATORE
La manopola acceleratore 1 si trova sul
manubrio destro; accelera o decelera il
motore. Per accelerare, girare la mano-
pola verso di sé; per decelerare, girarla in
senso opposto.
FONCTIONS DES COMMANDES
BEDIENUNGSELEMENTE UND DEREN FUNKTION
FUNZIONI DI CONTROLLO
1 - 10

1 - 11
GEN
INFO
CONTROL FUNCTIONS
EC156000
FRONT BRAKE LEVER
The front brake lever 1 is located on the right
handlebar. Pull it toward the handlebar to acti-
vate the front brake.
EC157000
REAR BRAKE PEDAL
The rear brake pedal 1 is located on the right
side of the machine. Press down on the brake
pedal to activate the rear brake.
EC158001
FUEL COCK
The fuel cock supplies fuel from the tank to
carburetor while filtering the fuel. The fuel cock
has the two positions:
OFF: With the lever in this position, fuel will not
flow. Always return the lever to this posi-
tion when the engine is not running.
ON: With the lever in this position, fuel flows
to the carburetor. Normal riding is done
with the lever in this position.
COLD STARTER KNOB
When cold, the engine requires a richer air-fuel
mixture for starting. A separate starter circuit,
which is controlled by the cold starter knob 1,
supplies this mixture. Pull the cold starter knob
out to open the circuit for starting. When the
engine has warmed up, push it in to close the
circuit.
HOT STARTER LEVER
The hot starter lever 1 is used when starting a
warm engine.
Use the hot starter lever when starting the
engine again immediately after it was stopped
(the engine is still warm). Pulling the hot starter
lever injects secondary air to thin the air-fuel
mixture temporarily, allowing the engine to be
started more easily.

GEN
INFO
WARMEN MOTOR ANLASSEN
Weder den Chokehebel noch den
Gasdrehgriff betätigen. Den
Warmstarthebel 1 betätigen und
den Motor mit einem festen Tritt auf
dem Kickstarterhebel anlassen.
Nach dem Anlassen des Motors den
Warmstarthebel loslassen, um die
Luftzufuhr zu stoppen.
Starten nach einem Sturz
Den Warmstarthebel betätigen und
den Motor anlassen. Nach dem
Anlassen des Motors den Warmstart-
hebel loslassen, um die Luftzufuhr zu
stoppen.
Wenn der Motor nicht anspringt
Den Warmstarthebel bis zum
Anschlag betätigen und den Kick-
starterhebel 10–20 Mal durchtreten,
um den überschüssigen Kraftstoff
aus dem Motor abzulassen.
Den Motor erneut anlassen.
Siehe unter “Starten nach einem
Sturz”.
* Beim Kickstarten den Gasdrehgriff
zuvor betätigen.
ACHTUNG:
Während der Einfahrzeit müssen
folgende Vorschriften strikt
beachtet werden, um die Motorlei-
stung zu optimieren und Schäden
zu vermeiden.
Gasdreh-
griffbetä-
tigung*Choke-
hebelWarmst
arthebel
Kalten Motor anlassen
Lufttemperatur liegt
unter 5 °C (41 °F)3–4 Mal
öffnenEin Aus
Lufttemperatur liegt
über 5 °C (41 °F)Keine Ein Aus
Lufttemperatur ist nor-
mal, zwischen 5°C
(41°F) und 25 °C
(77°F)Keine Ein/Aus Aus
Lufttemperatur liegt
über 25 °C (77 °F)Keine Aus Aus
Starten nach langer Ein-
satzpauseKeine Ein Aus
Warmen Motor starten Keine Aus Ein
Starten nach einem Sturz Keine Aus Ein
MISE EN MARCHE A CHAUD
Ne pas utiliser la commande de départ à
froid ni les gaz. Tirer le levier de démar-
rage à chaud 1 et démarrer le moteur en
actionnant vigoureusement la pédale de
kick d’un coup sec.
Dès que le moteur démarre, relâcher le
levier de démarrage à chaud pour fermer
le passage d’air.
Redémarrage du moteur après une
chute
Tirer le levier de démarrage à chaud et
lancer le moteur. Dès que le moteur
démarre, relâcher le levier de démarrage
à chaud pour fermer le passage d’air.
Le moteur ne démarre pas
Tirer à fond le levier de démarrage à
chaud et, tout en maintenant ce dernier,
appuyer 10 à 20 fois sur la pédale de
kick pour purger le moteur.
Redémarrer ensuite le moteur.
Se reporter à “Redémarrage du moteur
après une chute”.
* Actionner la poignée des gaz avant
d’actionner le kick.
ATTENTION:
Afin d’éviter d’endommager le
moteur et assurer le meilleur rende-
ment possible, il convient de roder la
moto de la manière expliquée ci-après.
Utilisa-
tion de la
poignée
des gaz*Com-
mande de
départ à
froidLevier de
démar-
rage à
chaud
Démarrage d’un moteur froid
Température de l’air =
inférieure à 5 °C (41 °F)Ouvrir 3
à quatre
foisON OFF
Température de l’air =
supérieure à 5 °C (41 °F)Aucune ON OFF
Température de l’air (tem-
pérature normale) = entre
5°C (41°F) et 25°C
(77°F)Aucune ON/OFF OFF
Température de l’air =
supérieure à 25 °C
(77°F)Aucune OFF OFF
Démarrage du moteur après
une longue périodeAucune ON OFF
Redémarrage d’un moteur
chaudAucune OFF ON
Redémarrage du moteur
après une chuteAucune OFF ON
AVVIAMENTO DEL MOTORE A
CALDO
Non utilizzare la manopola starter per
partenze a freddo e l’acceleratore. Tirare
la leva starter per partenze a caldo 1 e
avviare il motore azionando con forza,
con un colpo netto, la leva di avviamento
a pedale.
Non appena il motore si avvia, rilasciare
la leva starter per partenze a caldo per
chiudere il passaggio dell’aria.
Riavviamento del motore dopo una
caduta
Tirare la leva starter per partenze a caldo
e avviare il motore. Non appena il
motore si avvia, rilasciare la leva starter
per partenze a caldo per chiudere il pas-
saggio dell’aria.
Il motore non si avvia
Tirare completamente la leva starter per
partenze a caldo e, tenendola premuta,
azionare 10 o 20 volte la leva di avvia-
mento a pedale per liberare il motore.
Quindi, riavviare il motore.
Fare riferimento a “Riavviamento del
motore dopo una caduta”.
* Azionare la manopola dell’acceleratore
prima dell’avviamento a pedale.
ATTENZIONE:
Osservare le seguenti procedure di
rodaggio quando si utilizza il mezzo
per le prime volte per assicurare
ottime prestazioni ed evitare danni al
motore.
Aziona-
mento
mano-
pola
accelera-
tore*Mano-
pola star-
ter per
partenze
a freddoLeva
starter
per par-
tenze a
caldo
Avviamento del motore a freddo
Temperatura dell’aria =
meno di 5 °C (41 °F)Azio-
nare 3 o
4 volteON OFF
Temperatura dell’aria =
più di 5 °C (41 °F)Nessuno ON OFF
Temperatura dell’aria (tem-
peratura normale) = tra 5°C
(41°F) e 25 °C (77°F)Nessuno ON/OFF OFF
Temperatura dell’aria =
più di 25 °C (77 °F)Nessuno OFF OFF
Avviamento del motore dopo
un lungo periodo di tempoNessuno ON OFF
Avviamento del motore
ancora caldoNessuno OFF ON
Riavviamento del motore
dopo una cadutaNessuno OFF ON
MISE EN MARCHE ET RODAGE
STARTEN UND EINFAHREN
AVVIAMENTO E RODAGGIO
1 - 16

1 - 17
GEN
INFO
STARTING AND BREAK-IN
BREAK-IN PROCEDURES
1. Before starting the engine, fill the fuel tank
with the fuel.
2. Perform the pre-operation checks on the
machine.
3. Start and warm up the engine. Check the
idle speed, and check the operation of the
controls and the engine stop switch. Then,
restart the engine and check its operation
within no more than 5 minutes after it is
restarted.
4. Operate the machine in the lower gears at
moderate throttle openings for five to eight
minutes.
5. Check how the engine runs when the
machine is ridden with the throttle 1/4 to 1/2
open (low to medium speed) for about one
hour.
6. Restart the engine and check the operation
of the machine throughout its entire operat-
ing range. Restart the machine and oper-
ate it for about 10 to 15 more minutes. The
machine will now be ready to race.
CAUTION:
After the break-in or before each race,
you must check the entire machine for
loose fittings and fasteners as per
“TORQUE-CHECK POINTS”.
Tighten all such fasteners as required.
When any of the following parts have
been replaced, they must be broken in.
CYLINDER AND CRANKSHAFT:
About one hour of break-in operation is
necessary.
PISTON, RING, VALVES, CAMSHAFTS
AND GEARS:
These parts require about 30 minutes of
break-in operation at half-throttle or less.
Observe the condition of the engine care-
fully during operation.

GEN
INFO
EINFAHRVORSCHRIFTEN
1. Vor dem Starten volltanken.
2. Die “Routinekontrolle vor Fahrt-
beginn” ausführen.
3. Den Motor anlassen und einige
Minuten lang betreiben. Die
Leerlaufdrehzahl und die Funk-
tion der Bedienelemente ein-
schließlich des Motorstoppschal-
ters kontrollieren. Den Motor
erneut anlassen und innerhalb 5
Minuten dessen Funktion kon-
trollieren.
4. Das Motorrad 5–8 Minuten lang
mit mäßigem Gas im unteren
Gangbereich betreiben.
5. Den Motorbetrieb bei 1/4 bis 1/2
geöffnetem Gasdrehgriff (niedri-
ger bis mäßiger Geschwindig-
keit) etwa eine Stunde lang
überwachen.
6. Den Motor erneut starten und
den gesamten Betriebsbereich
kontrollieren. Den Motor erneut
starten und weiter 10–15 Minu-
ten lang betreiben. Das Motorrad
ist nun rennfertig.
ACHTUNG:
Entsprechend dem Abschnitt
“ANZUGSDREHMOMENTE
KONTROLLIEREN”, nach dem
Einfahren sowie vor jedem Ren-
nen sämtliche Befestigungsele-
mente kontrollieren.
Befestigungselemente ggf. vor-
schriftsmäßig festziehen.
Folgende Bauteile müssen nach
dem Auswechseln eingefahren
werden.
ZYLINDER UND KURBELWELLE:
Eine einstündige Einfahrzeit ein-
legen.
KOLBEN, KOLBENRINGE, VEN-
TILE, NOCKLENWELLEN UND
RITZEL:
Eine halbstündige Einfahrzeit mit
maximal halb geöffnetem Gas-
drehgriff einlegen. Den Motorbe-
trieb gründlich überwachen. PROCEDURE DE RODAGE
1. Avant de démarrer le moteur, faire
le plein du réservoir de carburant.
2. Effectuer les contrôles avant utilisa-
tion.
3. Mettre le moteur en marche et le
laisser chauffer. Contrôler le régime
de ralenti et le bon fonctionnement
des commandes et du coupe-circuit
du moteur. Redémarrer ensuite le
moteur et contrôler son fonctionne-
ment dans les 5 minutes maximum
qui suivent son redémarrage.
4. Rouler pendant cinq à huit minutes
sur les rapports inférieurs et à
régime modéré.
5. Contrôler le fonctionnement du
moteur lorsque la moto est utilisée
pendant une heure environ aux régi-
mes bas à moyens (ouverture des
gaz 1/4 à 1/2).
6. Remettre le moteur en marche et
vérifier le fonctionnement de la
moto à toutes les vitesses. Redémar-
rer la moto et rouler pendant 10 à 15
minutes environ. La moto est main-
tenant prête pour la course.
ATTENTION:
Après le rodage ou avant chaque
course, il est indispensable de con-
trôler le bon serrage des raccords et
des fixations conformément aux ins-
tructions de la section POINTS DE
VERIFICATION DES COUPLES
DE SERRAGE.
Resserrer au couple requis tout élé-
ment desserré.
Si l’une quelconque des pièces sui-
vantes a été remplacée, un nouveau
rodage est nécessaire.
CYLINDRE ET VILEBREQUIN:
Roder pendant environ une heure.
PISTON, SEGMENT, SOUPAPES,
ARBRES A CAMES ET PIGNONS:
Ces pièces nécessitent un rodage
d’environ 30 minutes à une ouver-
ture des gaz de 1/2 au maximum.
Surveiller attentivement l’état du
moteur pendant le rodage.PROCEDURE DI RODAGGIO
1. Prima di avviare il motore, riempire
il serbatoio di carburante.
2. Eseguire sul mezzo i controlli da
compiere prima della messa in fun-
zione.
3. Avviare e riscaldare il motore. Con-
trollare il regime del minimo e il
funzionamento dei comandi e
dell’interruttore di arresto motore.
Quindi riavviare il motore e control-
larne il funzionamento entro 5
minuti dal riavviamento.
4. Far funzionare il mezzo da cinque a
otto minuti innestando solo marce
basse e accelerando moderatamente.
5. Controllare il funzionamento del
motore per circa un’ora mentre il
mezzo procede con la manopola
dell’acceleratore ruotata di 1/4 o 1/2
giro (velocità bassa o media).
6. Riavviare il motore e controllare il
mezzo in tutte le condizioni di fun-
zionamento. Riavviare il mezzo e
farlo funzionare per altri 10 ~ 15
minuti. Ora è pronto per correre.
ATTENZIONE:
Dopo il rodaggio o prima di ogni
competizione, controllare che non ci
siano dispositivi di montaggio e di
serraggio allentati, come indicato in
“PUNTI DI CONTROLLO SER-
RAGGIO”.
Serrare tutti i dispositivi come
richiesto.
Se una delle seguenti parti è stata
sostituita, occorre eseguirne il
rodaggio.
CILINDRO E ALBERO MOTORE:
Rodaggio di circa un’ora.
PISTONE, FASCIA ELASTICA,
VALVOLE, ALBERI A CAMME E
INGRANAGGI:
Rodaggio di circa 30 minuti a media
o bassa velocità. Osservare attenta-
mente le condizioni del motore
durante il funzionamento.
MISE EN MARCHE ET RODAGE
STARTEN UND EINFAHREN
AVVIAMENTO E RODAGGIO
1 - 17

GEN
INFO
LAGERUNG
Soll das Motorrad länger als 60 Tage
gelagert werden, sind gewisse
Schutzmaßnahmen notwendig. Das
Motorrad nach der Wäsche, wie
nachfolgend beschrieben, auf die
Lagerung vorbereiten:
1. Das Benzin aus dem Kraftstoff-
tank ablassen und den Verga-
ser entleeren.
2. Die Zündkerze herausdrehen,
einen Eßlöffel SAE 10W-30
Motoröl in die Zündkerzenboh-
rung gießen und die Zündkerze
wieder eindrehen. Bei betätig-
tem Motorstoppschalter mehr-
mals den Kickstarterhebel
durchtreten, um die Zylinder-
wandungen mit Öl zu bedecken.
3. Die Antriebskette abnehmen,
gründlich reinigen und anschlie-
ßend schmieren. Die Kette mon-
tieren oder in einem am Rahmen
angebundenen Plastikbeutel
aufbewahren.
4. Sämtliche Seilzüge ölen.
5. Das Motorrad so abstützen, daß
die Räder sich frei drehen las-
sen.
6. Einen Plastikbeutel über die
Schalldämpferöffnung binden,
damit keine Feuchtigkeit ein-
dringt.
7. Ist der Lagerort feucht oder salz-
haltig, sämtliche Metallflächen
mit Sprühöl behandeln. Öl von
Gummiteilen und der Sitzbank
fernhalten.
HINWEIS:
Anfallende Reparaturen oder Inspek-
tion vor der Stillegung ausführen. REMISAGE
Si la moto doit être remisée pour 60
jours ou plus, il convient de prendre cer-
taines précautions pour éviter tout
endommagement. Après un nettoyage
complet de la moto, la préparer comme
suit pour le remisage:
1. Vidanger le réservoir de carburant,
le circuit de carburant et la cuve à
niveau constant du carburateur.
2. Déposer la bougie, verser une
cuillère à soupe d’huile moteur SAE
10W-30 dans le trou de bougie et
replacer la bougie. Enfoncer le
coupe-circuit du moteur et lancer
quelques fois le moteur à l’aide de
la pédale de kick afin de répartir
l’huile sur les parois du cylindre.
3. Déposer la chaîne de transmission,
la nettoyer soigneusement à l’aide
d’un solvant puis la graisser.
Remettre en place la chaîne ou la
conserver dans un sachet en plasti-
que (attaché au cadre pour éviter de
l’égarer).
4. Lubrifier tous les câbles de com-
mande.
5. Placer un support sous le cadre afin
de surélever les deux roues.
6. Couvrir la sortie du tuyau d’échap-
pement d’un sachet en plastique
pour empêcher la pénétration
d’humidité.
7. Si la moto doit être remisée dans un
lieu très humide ou exposé à l’air
marin, enduire toutes les surfaces
métalliques extérieures d’une fine
couche d’huile. Ne pas enduire
d’huile les parties en caoutchouc et
la housse de selle.N.B.:
Effectuer toutes les réparations nécessai-
res avant de remiser la moto.CUSTODIA
Se il mezzo rimane inutilizzato per ses-
santa o più giorni, occorre adottare
alcune misure precauzionali per evitarne
il deterioramento. Dopo averlo accurata-
mente pulito, eseguire le seguenti opera-
zioni prima di riporlo:
1. Scaricare il serbatoio, i condotti del
carburante e la vaschetta galleg-
giante del carburatore.
2. Rimuovere la candela di accen-
sione, versare un cucchiaio di olio
per motori SAE 10W-30 nel foro
della candela e reinstallarla.
Tenendo premuto l’interruttore di
arresto motore, rovesciare il motore
diverse volte per distribuire l’olio
sulle pareti del cilindro.
3. Rimuovere la catena di trasmis-
sione, pulirla accuratamente con un
solvente e lubrificarla. Reinstallare
la catena o riporla in una borsa di
plastica legata al telaio.
4. Lubrificare tutti i cavi dei comandi.
5. Bloccare il telaio per sollevare le
ruote da terra.
6. Fissare una borsa di plastica
all’estremità del tubo di scarico per
evitare l’infiltrazione di umidità.
7. Se si ripone il mezzo in un ambiente
caratterizzato da umidità o aria
salata, coprire tutte le superfici
metalliche esposte con un sottile
strato di olio leggero. Non applicare
olio alle parti in gomma o al rivesti-
mento della sella.
NOTA:
Eseguire tutte le riparazioni necessarie
prima di riporre il mezzo.
NETTOYAGE ET REMISAGE
PFLEGE UND LAGERUNG
PULIZIA E CUSTODIA DEL MEZZO
1 - 20

SPEC
2 - 11
NOTE:
- marked portion shall be checked for torque tightening after break-in or before each race. Silencer M8 × 1.25 2 35 3.5 25
Silencer clamp M8 × 1.25 1 16 1.6 11
Crankcase M6 × 1.0 11 12 1.2 8.7
Crankcase bearing stopper M6 × 1.0 11 10 1.0 7.2
Crankcase bearing stopper (crankshaft) M6 × 1.0 4 10 1.0 7.2
Left crankcase cover M6 × 1.0 8 10 1.0 7.2
Right crankcase cover M6 × 1.0 8 10 1.0 7.2
Clutch cover M6 × 1.0 7 10 1.0 7.2
Crankcase oil drain bolt M10 × 1.25 1 20 2.0 14
Drive chain sprocket cover M6 × 1.0 2 8 0.8 5.8
Kick shaft ratchet wheel guide M6 × 1.0 2 12 1.2 8.7
Kickstarter crank M8 × 1.25 1 33 3.3 24
Primary drive gear M18 × 1.0 1 75 7.5 54
Clutch spring M6 × 1.0 5 8 0.8 5.8
Clutch boss M16 × 1.0 1 60 6.0 43
Clutch cable locknut M8 × 1.25 2 7 0.7 5.1
Push lever shaft M6 × 1.0 1 10 1.0 7.2
Drive sprocket M18 × 1.0 1 75 7.5 54
Drive axle oil seal stopper M6 × 1.0 2 10 1.0 7.2
Segment M8 × 1.25 1 30 3.0 22
Shift guide M6 × 1.0 2 10 1.0 7.2
Stopper lever M6 × 1.0 1 10 1.0 7.2
Shift pedal M6 × 1.0 1 12 1.2 8.7 Part to be tightened Thread size Q’tyTightening torque
Nm m·kg ft·lb
MAINTENANCE SPECIFICATIONS
