–+ELEC
DROSSELKLAPPENSENSOR
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Drosselklappensensors, wenn dieser nicht funktio-
niert.
* : Siehe unter “ZÜNDSYSTEM”.
HINWEIS:
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Taschen-Multimeter:
YU-3112-C/90890-03112
Kabelanschlüsse des
gesamten Zündsystems
kontrollieren.Instand setzen, ggf.
erneuern.
Drosselklappensensor
kontrollieren.Drosselklap-
pensensor-
SpuleErneuern.
*Lichtmaschine kontrollie-
ren.Ladespule Erneuern.
Zündbox kontrollieren.Drosselklap-
pensensor-
Eingangs-
spannungErneuern.
In Ordnung
In Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
DROSSELKLAPPENSENSOR
6 - 6

–+ELEC
SISTEMA SENSORE POSIZIONE FARFALLA
OPERAZIONI PER IL CONTROLLO
Se il sensore posizione farfalla non funziona, eseguire le seguenti operazioni per il controllo.
* contrassegno: Fare riferimento al paragrafo “IMPIANTO DI ACCENSIONE”.
NOTA:
Per questo controllo, utilizzare gli appositi attrezzi seguenti.
Tester tascabile:
YU-3112-C/90890-03112
Controllare tutti i collegamenti
dell’impianto di accensione.Riparare o sostituire.
Controllare il sensore posi-
zione farfalla.Bobina sensore
posizione farfallaSostituire.
*Controllare il magnete CDI.Bobina di
caricaSostituire.
Controllare l’unità CDI.Tensione in
entrata sensore
posizione far-
fallaSostituire.
OK
OK
OK
In cattivo stato
In cattivo stato
In cattivo stato
In cattivo stato
SISTEMA SENSORE POSIZIONE FARFALLA
6 - 6

6 - 7
–+ELECTHROTTLE POSITION SENSOR SYSTEM
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle position
sensor)
1 except when changing the throt-
tle position sensor due to failure because it
will cause a drop in engine performance.
1
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
•Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
THROTTLE POSITION SENSOR COIL
INSPECTION
1. Inspect:
•Throttle position sensor coil resistance
Out of specification → Replace.
Tester (+) lead
→ Blue lead
1
Tester (–) lead
→ Black lead
2
Throttle posi-
tion sensor coil
resistanceTester selector
position
4 ~ 6 kΩ at
20 °C (68 °F)kΩ × 1
2. Loosen:
•Throttle stop screw 1
NOTE:
Turn out the throttle stop screw until the throt-
tle shaft is in the full close position.

–+ELEC
HANDHABUNGSHINWEISE
ACHTUNG:
Die Drosselklappensensor-Schrau-
ben 1 dürfen nicht gelockert wer-
den, außer wenn der Drosselklap-
pensensor zu erneuern ist.
STECKVERBINDER- UND KABEL-
ANSCHLÜSSE KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabelan-
schlüsse
Rostig/staubig/locker/kurzge-
schlossen → Instand setzen,
ggf. erneuern.
DROSSELKLAPPENSENSOR-
SPULE KONTROLLIEREN
1. Kontrollieren:
Drosselklappensensor-Spu-
len-Widerstand
Nicht nach Vorgabe → Erneu-
ern.
Messkabel (+) → Blau 1
Messkabel (–) → Schwarz 2
Drosselklap-
pensensor-Spu-
len-WiderstandMessgerät-
Wahlschalter
4–6 kΩ bei
20 °C (68 °F)kΩ × 1
2. Lockern:
Leerlaufeinstellschraube 1
HINWEIS:
Die Leerlaufeinstellschraube heraus-
drehen, bis die Drosselklappenwelle
sich in der völlig geschlossenen Stel-
lung befindet. REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer les vis (capteur de
position de papillon des gaz) 1 sauf
en cas de remplacement du capteur de
position de papillon des gaz en raison
d’une panne, car cela provoquerait
une baisse des performances du
moteur.
CONTROLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
Connexion des fiches rapides et
des fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
CONTROLE DE LA BOBINE DU
CAPTEUR DE POSITION DE
PAPILLON DES GAZ
1. Contrôler:
Résistance de la bobine du cap-
teur de position de papillon des
gaz
Hors spécifications → Rempla-
cer.
Fil (+) du multimètre → fil bleu 1
Fil (–) du multimètre → fil noir 2
Résistance de la bobine
du capteur de position
de papillon des gazPosition du
sélecteur du
multimètre
4 à 6 kΩ à 20 °C
(68 °F)kΩ × 1
2. Desserrer:
Vis de butée de papillon des gaz
1
N.B.:
Dévisser la vis de butée de papillon des
gaz jusqu’à ce que l’axe de papillon soit
en position complètement fermée.NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non allentare le viti (sensore posizione
farfalla) 1 eccetto quando occorre
cambiare il sensore posizione farfalla
a causa di un guasto; se le viti sono
allentate, infatti, si ha un calo delle
prestazioni del motore.
CONTROLLO COLLEGAMENTI
ACCOPPIATORI E CAVI
1. Controllare:
Collegamenti accoppiatori e cavi
Ruggine/polvere/allentamento/
cortocircuito → Riparare o sosti-
tuire.
CONTROLLO BOBINA SENSORE
POSIZIONE FARFALLA
1. Controllare:
Resistenza bobina sensore posi-
zione farfalla
Non conforme alle specifiche →
Sostituire.
Cavo (+) tester → Cavo blu 1
Cavo (–) tester → Cavo nero 2
Resistenza bobina
sensore posizione
farfallaPosizione del
selettore del
tester
4 ~ 6 kΩ a 20 °C
(68 °F)kΩ × 1
2. Allentare:
Vite di arresto valvola a farfalla
1
NOTA:
Svitare la vite di arresto della valvola a
farfalla finché l’albero farfalla non rag-
giunge la posizione completamente
chiusa.
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
DROSSELKLAPPENSENSOR
SISTEMA SENSORE POSIZIONE FARFALLA
6 - 7

6 - 8

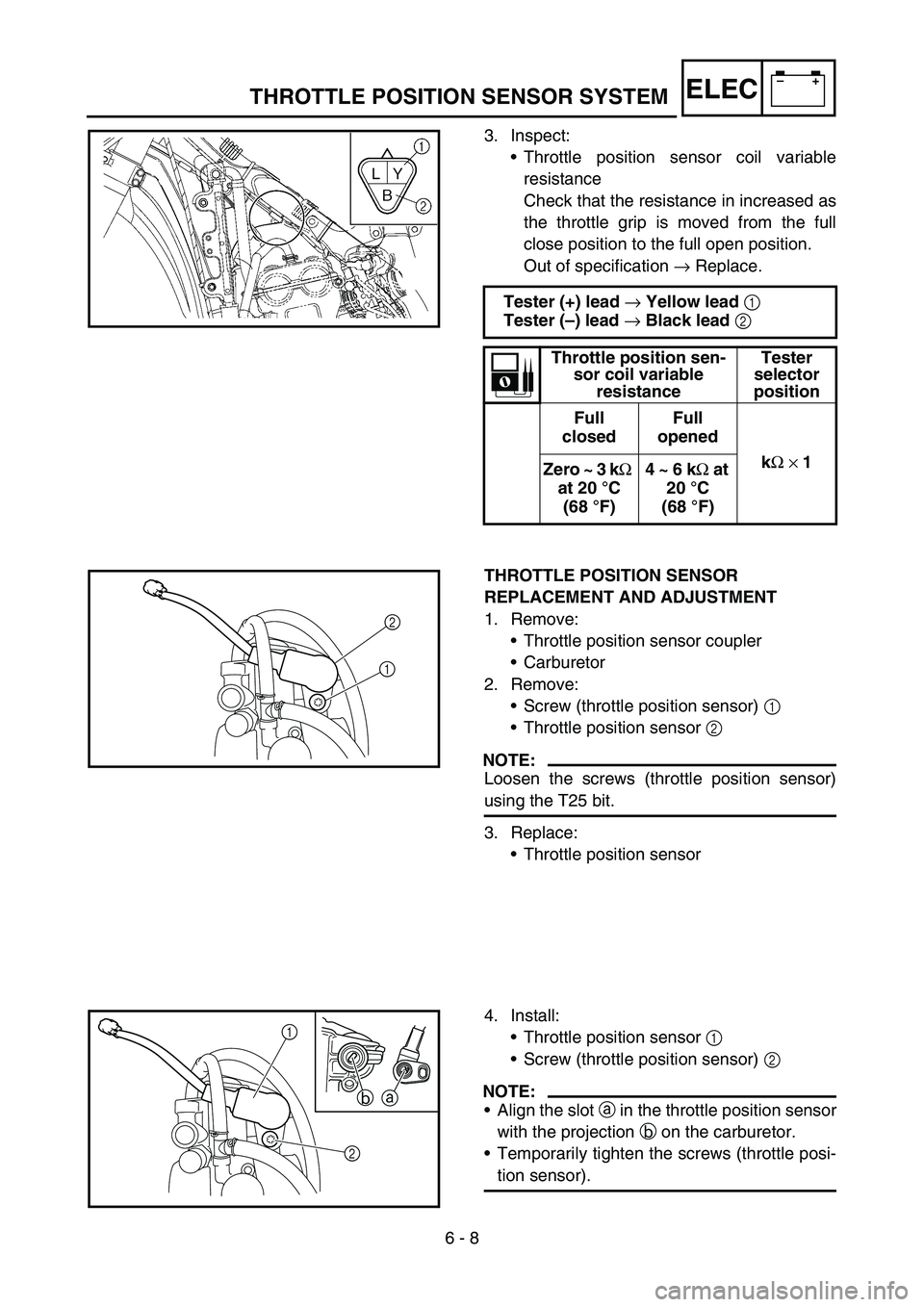

–+ELECTHROTTLE POSITION SENSOR SYSTEM
3. Inspect:
•Throttle position sensor coil variable
resistance
Check that the resistance in increased as
the throttle grip is moved from the full
close position to the full open position.
Out of specification → Replace.
Tester (+) lead
→ Yellow lead
1
Tester (–) lead
→ Black lead
2
Throttle position sen-
sor coil variable
resistanceTester
selector
position
Full
closedFull
opened
k
Ω
× 1
Zero ~ 3 k
Ω
at 20 °C
(68°F)4 ~ 6 k
Ω at
20 °C
(68°F)
THROTTLE POSITION SENSOR
REPLACEMENT AND ADJUSTMENT
1. Remove:
•Throttle position sensor coupler
•Carburetor
2. Remove:
•Screw (throttle position sensor) 1
•Throttle position sensor 2
NOTE:
Loosen the screws (throttle position sensor)
using the T25 bit.
3. Replace:
•Throttle position sensor
2
1
4. Install:
•Throttle position sensor 1
•Screw (throttle position sensor) 2
NOTE:
•Align the slot a in the throttle position sensor
with the projection b on the carburetor.
•Temporarily tighten the screws (throttle posi-
tion sensor).
b
a
2 1

–+ELEC
3. Kontrollieren:
Drosselklappensensor-Wider-
stand
Darauf achten, dass der
Widerstand allmählich
ansteigt, während der Gas-
drehgriff geöffnet wird.
Nicht nach Vorgabe → Erneu-
ern.
Messkabel (+) → Gelb 1
Messkabel (–) → Schwarz 2
Drosselklappen-
sensor-WiderstandMessge-
rät-Wahl-
schalter
Ganz ge-
schlossenGanz
geöffnet
kΩ × 1 Null–
3kΩ bei
20°C
(68°F)4–6 kΩ
bei 20
°C
(68°F)
DROSSELKLAPPENSENSOR
ERNEUERN UND EINSTELLEN
1. Demontieren:
Drosselklappensensor-Steck-
verbinder
Vergaser
2. Demontieren:
Drosselklappensensor-
Schraube 1
Drosselklappensensor 2
HINWEIS:
Die Drosselklappensensor-Schrau-
ben mit einem T25-Einsatz lockern.
3. Erneuern:
Drosselklappensensor
4. Montieren:
Drosselklappensensor 1
Schraube (Drosselklappen-
sensor) 2
HINWEIS:
Die Haltenase b am Vergaser
muss in der Nut a im Drosselklap-
pensensor sitzen.
Die Drosselklappensensor-Schrau-
ben provisorisch festziehen. 3. Contrôler:
Résistance variable de la bobine
du capteur de position de papillon
des gaz
Vérifier que la résistance aug-
mente lorsque l’on déplace la poi-
gnée des gaz de la position
complètement fermée à la posi-
tion complètement ouverte.
Hors spécifications → Rempla-
cer.
Fil (+) du multimètre → fil jaune 1
Fil (–) du multimètre → fil noir 2
Résistance variable de la
bobine du capteur de posi-
tion de papillon des gazPosition du
sélecteur du
multimètre
Complè-
tement
ferméComplè-
tement
ouvert
kΩ × 1
Zéro à
3kΩ à
20 °C
(68°F)4 à 6 kΩ
à 20 °C
(68°F)
REMPLACEMENT ET REGLAGE
DU CAPTEUR DE POSITION DE
PAPILLON DES GAZ
1. Déposer:
Fiche rapide du capteur de posi-
tion de papillon des gaz
Carburateur
2. Deposer:
Vis (capteur de position de
papillon des gaz) 1
Capteur de position de papillon
des gaz 2
N.B.:
Desserrer les vis (capteur de position de
papillon des gaz) à l’aide de la mèche
T25.
3. Remplacer:
Capteur de position de papillon
des gaz
4. Monter:
Capteur de position de papillon
des gaz 1
Vis (capteur de position de
papillon des gaz) 2
N.B.:
Aligner la fente a du capteur de posi-
tion de papillon des gaz avec la saillie
b du carburateur.
Serrer provisoirement les vis (capteur
de position de papillon des gaz).3. Controllare:
Resistenza variabile bobina sen-
sore posizione farfalla
Controllare che la resistenza
aumenti muovendo la manopola
dell’acceleratore dalla posizione
completamente chiusa a quella
completamente aperta.
Non conforme alle specifiche →
Sostituire.
Cavo (+) Tester → Cavo giallo 1
Cavo (–) tester → Cavo nero 2
Resistenza variabile
bobina sensore posi-
zione farfallaPosizione
del selettore
del tester
Comple-
tamente
chiusoComple-
tamente
aperto
kΩ × 1
Zero ~
3 kΩ a
20 °C
(68°F)4 ~ 6 kΩ
a 20 °C
(68°F)
SOSTITUZIONE E REGOLAZIONE
SENSORE POSIZIONE FARFALLA
1. Togliere:
Accoppiatore sensore posizione
farfalla
Carburatore
2. Togliere:
Vite (sensore posizione farfalla)
1
Sensore posizione farfalla 2
NOTA:
Allentare le viti (sensore posizione far-
falla) mediante attrezzo con punta T25.
3. Sostituire:
Sensore posizione farfalla
4. Installare:
Sensore posizione farfalla 1
Vite (sensore posizione farfalla)
2
NOTA:
Allineare la fessura a del sensore
posizione farfalla con la sporgenza b
sul carburatore.
Serrare temporaneamente le viti (sen-
sore posizione farfalla).
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
DROSSELKLAPPENSENSOR
SISTEMA SENSORE POSIZIONE FARFALLA
6 - 8

6 - 9
–+ELECTHROTTLE POSITION SENSOR SYSTEM
5. Install:
•Carburetor
•Throttle position sensor coupler
6. Adjust:
•Engine idling speed
Refer to “ENGINE IDLING SPEED
ADJUSTMENT” section in the CHAPTER
3.
7. Insert the thin electric conductors 2 (lead)
into the throttle position sensor coupler 1,
as shown, and connect the tester to them.
CAUTION:
Do not insert the electric conductors
more than required because it may
reduce the waterproof function of the
coupler.
Make sure that a short-circuit does not
develop between the terminals because it
may cause damage to electrical compo-
nents.
8. Start the engine.Tester (+) lead
→ Yellow lead
3
Tester (–) lead
→ Black lead
4
9. Adjust:
•Throttle position sensor output voltage
Adjustment steps:
Adjust the installation angle of the throttle
position sensor 1 to obtain the specified
output voltage.
NOTE:
Measure the output voltage accurately with
a digital electronic voltmeter that gives an
easy reading of a small voltage.
Throttle posi-
tion sensor out-
put voltageTester selector
position
0.58 ~ 0.78 V DCV

–+ELEC
5. Montieren:
Vergaser
Drosselklappensensor-Steck-
verbinder
6. Einstellen:
Leerlaufdrehzahl
Siehe unter “LEERLAUF-
DREHZAHL EINSTELLEN” in
KAPITEL 3.
7. Dünne Leiter (Kabel) 2, wie in
der Abbildung gezeigt, in den
Drosselklappensensor-Steckver-
binder 1 stecken und das Mess-
gerät daran anschließen.
ACHTUNG:
Die elektrischen Leiter nicht tie-
fer als notwendig in den Steck-
verbinder stecken, um dessen
Wasserdichtigkeit nicht zu
beeinträchtigen.
Darauf achten, dass kein Kurz-
schluss vorliegt, um eine
Beschädigung der elektrischen
Anlage zu vermeiden.
8. Den Motor starten.Messkabel (+) → Gelb 3
Messkabel (–) → Schwarz 4
9. Einstellen:
Drosselklappensensor-Aus-
gangsspannung
Arbeitsvorgang:
Den Einbauwinkel des Drossel-
klappensensors 1 so einstellen,
dass die vorgeschriebene Aus-
gangsspannung anliegt.
HINWEIS:
Die Ausgangsspannung muss mit
einem präzisen Digitalmessgerät
erfasst werden.
Drosselklappen-
sensor-Aus-
gangsspannungMessgerät-
Wahlschalter
0,58–0,78 V DCV
5. Monter:
Carburateur
Fiche rapide du capteur de posi-
tion de papillon des gaz
6. Régler:
Régime de ralenti du moteur
Se reporter à la section
“REGLAGE DU REGIME DE
RALENTI DU MOTEUR” au
CHAPITRE 3.
7. Introduire les fins conducteurs élec-
triques 2 (fils) dans la fiche rapide
du capteur de position de papillon
des gaz 1, comme illustré, et y rac-
corder le multimètre.
ATTENTION:
Ne pas enfoncer les conducteurs
électriques plus que nécessaire
parce que cela risque de réduire
l’étanchéité de la fiche rapide.
Veiller à ce qu’aucun court-circuit
ne se produise entre les bornes car
cela risque d’endommager les com-
posants électriques.
8. Mettre le moteur en marche.Fil (+) du multimètre → fil jaune 3
Fil (–) du multimètre → fil noir 4
9. Régler:
Tension de sortie du capteur de
position de papillon des gaz
Etapes du réglage:
Régler l’angle de montage du capteur
de position de papillon des gaz 1 de
manière à obtenir la tension de sortie
spécifiée.
N.B.:
Mesurer avec précision la tension de
sortie à l’aide d’un voltmètre électro-
nique permettant une lecture facile
des faibles tensions.
Tension de sortie du
capteur de position
de papillon des gazPosition du
sélecteur du
multimètre
0,58 à 0,78 V DCV
5. Installare:
Carburatore
Accoppiatore sensore posizione
farfalla
6. Regolare:
Regime del minimo
Fare riferimento al paragrafo
“REGOLAZIONE REGIME
DEL MINIMO” nel CAPITOLO
3.
7. Inserire i conduttori elettrici di pic-
cole dimensioni 2 (cavo)
nell’accoppiatore del sensore posi-
zione farfalla 1 come indicato in
figura e collegare il tester.
ATTENZIONE:
Non inserire i conduttori elettrici
più del necessario, perché ciò
potrebbe ridurre l’impermeabilità
dell’accoppiatore.
Assicurarsi che non si crei un corto-
circuito tra i terminali, perché ciò
potrebbe danneggiare i componenti
elettrici.
8. Avviare il motore.Cavo (+) tester → Cavo giallo 3
Cavo (–) tester → Cavo nero 4
9. Regolare:
Tensione in uscita sensore posi-
zione farfalla
Operazioni per la regolazione:
Regolare l’angolo di installazione del
sensore posizione farfalla 1 fino a
raggiungere la tensione in uscita indi-
cata.
NOTA:
Misurare con precisione la tensione
in uscita con l’aiuto di un voltmetro
digitale, che consente di leggere
facilmente anche le tensioni ridotte.
Tensione in
uscita sensore
posizione farfallaPosizione del
selettore del
tester
0,58 ~ 0,78 V DCV
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
DROSSELKLAPPENSENSOR
SISTEMA SENSORE POSIZIONE FARFALLA
6 - 9

6 - 10
–+ELEC
10. Put the aligning marks a on the TPS and
carburetor.
11. Stop the engine.
12. Remove the carburetor.
a
13. Tighten:
•Screw (throttle position sensor) 1
NOTE:
Tighten the screws (throttle position sensor)
using the T25 bit.
14. Install the carburetor.1
THROTTLE POSITION SENSOR INPUT
VOLTAGE INSPECTION
1. Disconnect the throttle position sensor cou-
pler.
2. Start the engine.
3. Inspect:
•Throttle position sensor input voltage
Out of specification → Replace the CDI
unit.
Tester (+) lead → Blue lead 1
Tester (–) lead → Black/Blue lead 2
Throttle posi-
tion sensor
input voltageTester selector
position
4 ~ 6 V DCV-20
THROTTLE POSITION SENSOR SYSTEM

–+ELEC
10. Die Ausrichtungsmarkierungen
a auf den Drosselklappensen-
sor und Vergaser ausrichten.
11. Den Motor abstellen.
12. Den Vergaser demontieren.
13. Festziehen:
Drosselklappensensor-
Schraube 1
HINWEIS:
Die Drosselklappensensor-Schrau-
ben mit einem T25-Einsatz festzie-
hen.
14. Den Vergaser montieren.
DROSSELKLAPPENSENSOR-
EINGANGSSPANNUNG
KONTROLLIEREN
1. Den Drosselklappensensor-
Steckverbinder lösen.
2. Den Motor starten.
3. Kontrollieren:
Drosselklappensensor-Ein-
gangsspannung
Nicht nach Vorgabe → Zünd-
box erneuern.
Messkabel (+) → Blau 1
Messkabel (–) → Schwarz/Blau 2
Drosselklappen-
sensor-Ein-
gangsspannungMessgerät-
Wahlschalter
4–6 V DCV-20
10. Placer les repères d’alignement a
sur le capteur de position du
papillon et le carburateur.
11. Arrêter le moteur.
12. Déposer le carburateur.
13. Serrer:
Vis (capteur de position de
papillon des gaz) 1
N.B.:
Serrer les vis (capteur de position de
papillon des gaz) à l’aide de la mèche
T25.
14. Monter le carburateur.
CONTROLE DE LA TENSION
D’ENTREE DU CAPTEUR DE
POSITION DE PAPILLON DES
GAZ
1. Débrancher la fiche rapide du cap-
teur de position de papillon des gaz.
2. Mettre le moteur en marche.
3. Contrôler:
Tension d’entrée du capteur de
position de papillon des gaz.
Hors spécifications → Remplacer
le boîtier CDI.
Fil (+) du multimètre → fil bleu 1
Fil (–) du multimètre →
fil noir/bleu 2
Tension d’entrée du
capteur de position
de papillon des gazPosition du
sélecteur du
multimètre
4 à 6 V DCV-20
10. Porre i segni di allineamento a sul
TPS e sul carburatore.
11. Arrestare il motore.
12. Rimuovere il carburatore.
13. Serrare:
Vite (sensore posizione farfalla)
1
NOTA:
Serrare le viti (sensore posizione far-
falla) mediante attrezzo con punta T25.
14. Installare il carburatore.
CONTROLLO TENSIONE IN
ENTRATA SENSORE POSIZIONE
FARFALLA
1. Scollegare l’accoppiatore del sen-
sore posizione farfalla.
2. Avviare il motore.
3. Controllare:
Tensione in entrata sensore posi-
zione farfalla
Non conforme alle specifiche →
Sostituire l’unità CDI.
Cavo (+) tester → Cavo blu 1
Cavo (–) tester → Cavo nero/blu 2
Tensione in
entrata sensore
posizione farfallaPosizione del
selettore del
tester
4 ~ 6 V DCV-20
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
DROSSELKLAPPENSENSOR
SISTEMA SENSORE POSIZIONE FARFALLA
6 - 10
