2-10

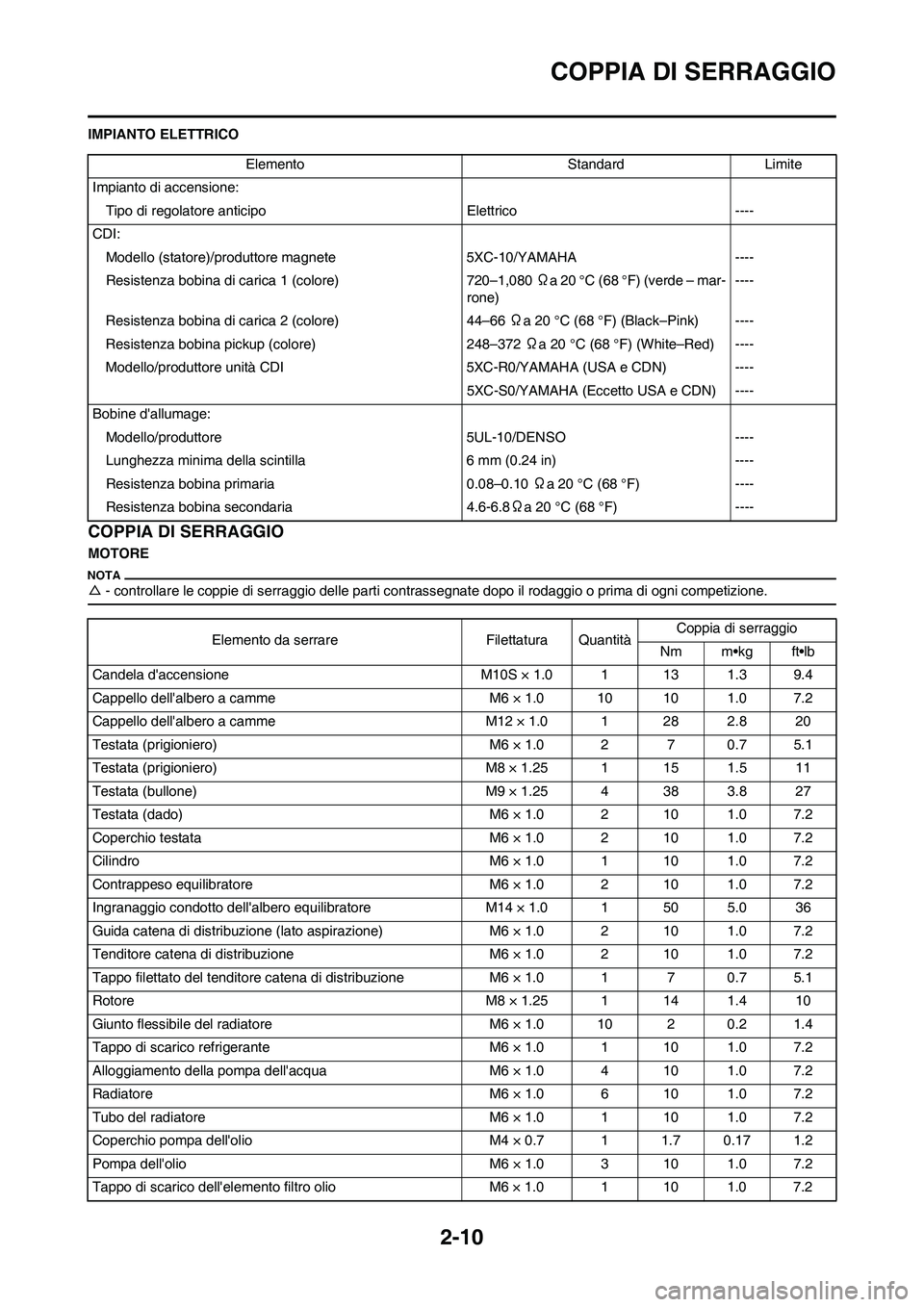

COPPIA DI SERRAGGIO
IMPIANTO ELETTRICO
COPPIA DI SERRAGGIO
MOTORE
△- controllare le coppie di serraggio delle parti contrassegnate dopo il rodaggio o prima di ogni competizione.
Elemento Standard Limite
Impianto di accensione:
Tipo di regolatore anticipo Elettrico ----
CDI:
Modello (statore)/produttore magnete 5XC-10/YAMAHA ----
Resistenza bobina di carica 1 (colore) 720–1,080 Ωa 20 °C (68 °F) (verde – mar-
rone)----
Resistenza bobina di carica 2 (colore) 44–66 Ωa 20 °C (68 °F) (Black–Pink) ----
Resistenza bobina pickup (colore) 248–372 Ωa 20 °C (68 °F) (White–Red) ----
Modello/produttore unità CDI 5XC-R0/YAMAHA (USA e CDN) ----
5XC-S0/YAMAHA (Eccetto USA e CDN) ----
Bobine d'allumage:
Modello/produttore 5UL-10/DENSO ----
Lunghezza minima della scintilla 6 mm (0.24 in) ----
Resistenza bobina primaria 0.08–0.10 Ωa 20 °C (68 °F) ----
Resistenza bobina secondaria 4.6-6.8Ωa 20 °C (68 °F) ----
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb
Candela d'accensione M10S × 1.0 1 13 1.3 9.4
Cappello dell'albero a camme M6 × 1.0 10 10 1.0 7.2
Cappello dell'albero a camme M12 × 1.0 1 28 2.8 20
Testata (prigioniero) M6 × 1.0 2 7 0.7 5.1
Testata (prigioniero) M8 × 1.25 1 15 1.5 11
Testata (bullone) M9 × 1.25 4 38 3.8 27
Testata (dado) M6 × 1.0 2 10 1.0 7.2
Coperchio testata M6 × 1.0 2 10 1.0 7.2
Cilindro M6 × 1.0 1 10 1.0 7.2
Contrappeso equilibratore M6 × 1.0 2 10 1.0 7.2
Ingranaggio condotto dell'albero equilibratore M14 × 1.0 1 50 5.0 36
Guida catena di distribuzione (lato aspirazione) M6 × 1.0 2 10 1.0 7.2
Tenditore catena di distribuzione M6 × 1.0 2 10 1.0 7.2
Tappo filettato del tenditore catena di distribuzione M6 × 1.0 1 7 0.7 5.1
Rotore M8 × 1.25 1 14 1.4 10
Giunto flessibile del radiatore M6 × 1.0 10 2 0.2 1.4
Tappo di scarico refrigerante M6 × 1.0 1 10 1.0 7.2
Alloggiamento della pompa dell'acqua M6 × 1.0 4 10 1.0 7.2
Radiatore M6 × 1.0 6 10 1.0 7.2
Tubo del radiatore M6 × 1.0 1 10 1.0 7.2
Coperchio pompa dell'olio M4 × 0.7 1 1.7 0.17 1.2
Pompa dell'olio M6 × 1.0 3 10 1.0 7.2
Tappo di scarico dell'elemento filtro olio M6 × 1.0 1 10 1.0 7.2

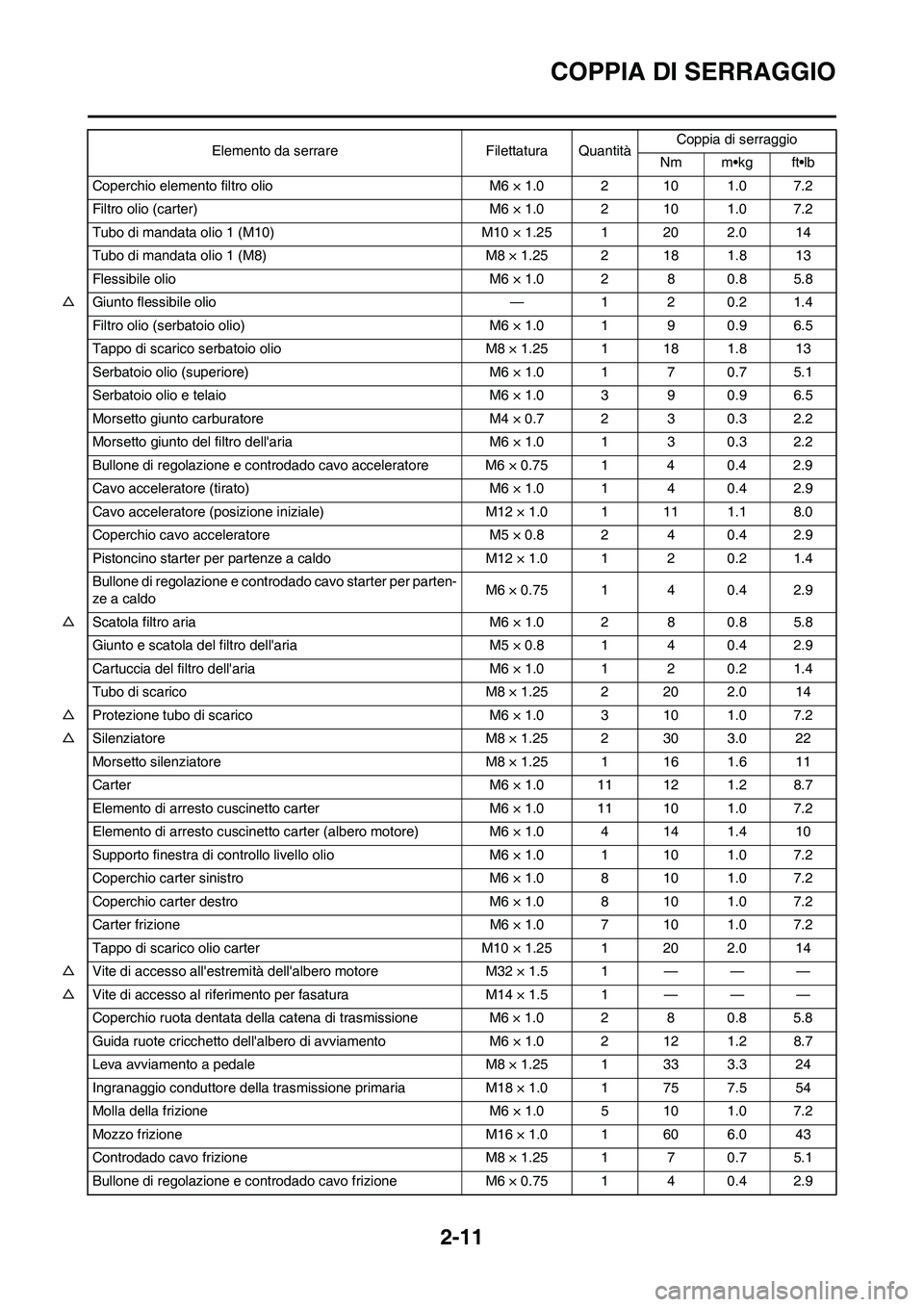

2-11
COPPIA DI SERRAGGIO
Coperchio elemento filtro olio M6 × 1.0 2 10 1.0 7.2
Filtro olio (carter) M6 × 1.0 2 10 1.0 7.2
Tubo di mandata olio 1 (M10) M10 × 1.25 1 20 2.0 14
Tubo di mandata olio 1 (M8) M8 × 1.25 2 18 1.8 13
Flessibile olio M6 × 1.0 2 8 0.8 5.8
△Giunto flessibile olio — 1 2 0.2 1.4
Filtro olio (serbatoio olio) M6 × 1.0 1 9 0.9 6.5
Tappo di scarico serbatoio olio M8 × 1.25 1 18 1.8 13
Serbatoio olio (superiore) M6 × 1.0 1 7 0.7 5.1
Serbatoio olio e telaio M6 × 1.0 3 9 0.9 6.5
Morsetto giunto carburatore M4 × 0.7 2 3 0.3 2.2
Morsetto giunto del filtro dell'aria M6 × 1.0 1 3 0.3 2.2
Bullone di regolazione e controdado cavo acceleratore M6 × 0.75 1 4 0.4 2.9
Cavo acceleratore (tirato) M6 × 1.0 1 4 0.4 2.9
Cavo acceleratore (posizione iniziale) M12 × 1.0 1 11 1.1 8.0
Coperchio cavo acceleratore M5 × 0.8 2 4 0.4 2.9
Pistoncino starter per partenze a caldo M12 × 1.0 1 2 0.2 1.4
Bullone di regolazione e controdado cavo starter per parten-
ze a caldoM6 × 0.75 1 4 0.4 2.9
△Scatola filtro aria M6 × 1.0 2 8 0.8 5.8
Giunto e scatola del filtro dell'aria M5 × 0.8 1 4 0.4 2.9
Cartuccia del filtro dell'aria M6 × 1.0 1 2 0.2 1.4
Tubo di scarico M8 × 1.25 2 20 2.0 14
△Protezione tubo di scarico M6 × 1.0 3 10 1.0 7.2
△Silenziatore M8 × 1.25 2 30 3.0 22
Morsetto silenziatore M8 × 1.25 1 16 1.6 11
Carter M6 × 1.0 11 12 1.2 8.7
Elemento di arresto cuscinetto carter M6 × 1.0 11 10 1.0 7.2
Elemento di arresto cuscinetto carter (albero motore) M6 × 1.0 4 14 1.4 10
Supporto finestra di controllo livello olio M6 × 1.0 1 10 1.0 7.2
Coperchio carter sinistro M6 × 1.0 8 10 1.0 7.2
Coperchio carter destro M6 × 1.0 8 10 1.0 7.2
Carter frizione M6 × 1.0 7 10 1.0 7.2
Tappo di scarico olio carter M10 × 1.25 1 20 2.0 14
△Vite di accesso all'estremità dell'albero motore M32 × 1.5 1 — — —
△Vite di accesso al riferimento per fasatura M14 × 1.5 1 — — —
Coperchio ruota dentata della catena di trasmissione M6 × 1.0 2 8 0.8 5.8
Guida ruote cricchetto dell'albero di avviamento M6 × 1.0 2 12 1.2 8.7
Leva avviamento a pedale M8 × 1.25 1 33 3.3 24
Ingranaggio conduttore della trasmissione primaria M18 × 1.0 1 75 7.5 54
Molla della frizione M6 × 1.0 5 10 1.0 7.2
Mozzo frizione M16 × 1.0 1 60 6.0 43
Controdado cavo frizione M8 × 1.25 1 7 0.7 5.1
Bullone di regolazione e controdado cavo frizione M6 × 0.75 1 4 0.4 2.9Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb

2-12
COPPIA DI SERRAGGIO

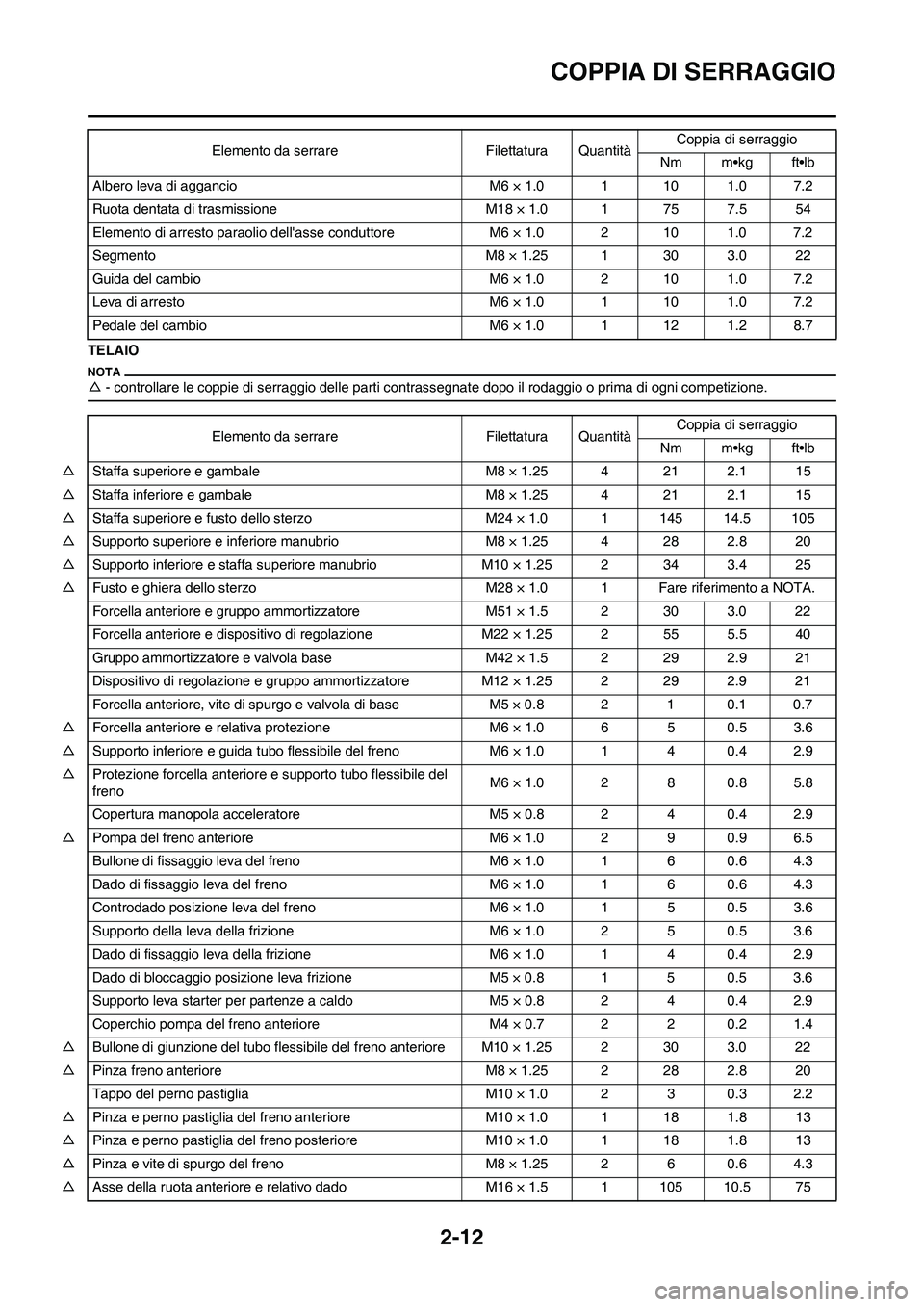

TELAIO
△- controllare le coppie di serraggio delle parti contrassegnate dopo il rodaggio o prima di ogni competizione.
Albero leva di aggancio M6 × 1.0 1 10 1.0 7.2
Ruota dentata di trasmissione M18 × 1.0 1 75 7.5 54
Elemento di arresto paraolio dell'asse conduttore M6 × 1.0 2 10 1.0 7.2
Segmento M8 × 1.25 1 30 3.0 22
Guida del cambio M6 × 1.0 2 10 1.0 7.2
Leva di arresto M6 × 1.0 1 10 1.0 7.2
Pedale del cambio M6 × 1.0 1 12 1.2 8.7Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb
△Staffa superiore e gambale M8 × 1.25 4 21 2.1 15
△Staffa inferiore e gambale M8 × 1.25 4 21 2.1 15
△Staffa superiore e fusto dello sterzo M24 × 1.0 1 145 14.5 105
△Supporto superiore e inferiore manubrio M8 × 1.25 4 28 2.8 20
△Supporto inferiore e staffa superiore manubrio M10 × 1.25 2 34 3.4 25
△Fusto e ghiera dello sterzo M28 × 1.0 1 Fare riferimento a NOTA.
Forcella anteriore e gruppo ammortizzatore M51 × 1.5 2 30 3.0 22
Forcella anteriore e dispositivo di regolazione M22 × 1.25 2 55 5.5 40
Gruppo ammortizzatore e valvola base M42 × 1.5 2 29 2.9 21
Dispositivo di regolazione e gruppo ammortizzatore M12 × 1.25 2 29 2.9 21
Forcella anteriore, vite di spurgo e valvola di base M5 × 0.8 2 1 0.1 0.7
△Forcella anteriore e relativa protezione M6 × 1.0 6 5 0.5 3.6
△Supporto inferiore e guida tubo flessibile del freno M6 × 1.0 1 4 0.4 2.9
△Protezione forcella anteriore e supporto tubo flessibile del
frenoM6 × 1.0 2 8 0.8 5.8
Copertura manopola acceleratore M5 × 0.8 2 4 0.4 2.9
△Pompa del freno anteriore M6 × 1.0 2 9 0.9 6.5
Bullone di fissaggio leva del freno M6 × 1.0 1 6 0.6 4.3
Dado di fissaggio leva del freno M6 × 1.0 1 6 0.6 4.3
Controdado posizione leva del freno M6 × 1.0 1 5 0.5 3.6
Supporto della leva della frizione M6 × 1.0 2 5 0.5 3.6
Dado di fissaggio leva della frizione M6 × 1.0 1 4 0.4 2.9
Dado di bloccaggio posizione leva frizione M5 × 0.8 1 5 0.5 3.6
Supporto leva starter per partenze a caldo M5 × 0.8 2 4 0.4 2.9
Coperchio pompa del freno anteriore M4 × 0.7 2 2 0.2 1.4
△Bullone di giunzione del tubo flessibile del freno anteriore M10 × 1.25 2 30 3.0 22
△Pinza freno anteriore M8 × 1.25 2 28 2.8 20
Tappo del perno pastiglia M10 × 1.0 2 3 0.3 2.2
△Pinza e perno pastiglia del freno anteriore M10 × 1.0 1 18 1.8 13
△Pinza e perno pastiglia del freno posteriore M10 × 1.0 1 18 1.8 13
△Pinza e vite di spurgo del freno M8 × 1.25 2 6 0.6 4.3
△Asse della ruota anteriore e relativo dado M16 × 1.5 1 105 10.5 75

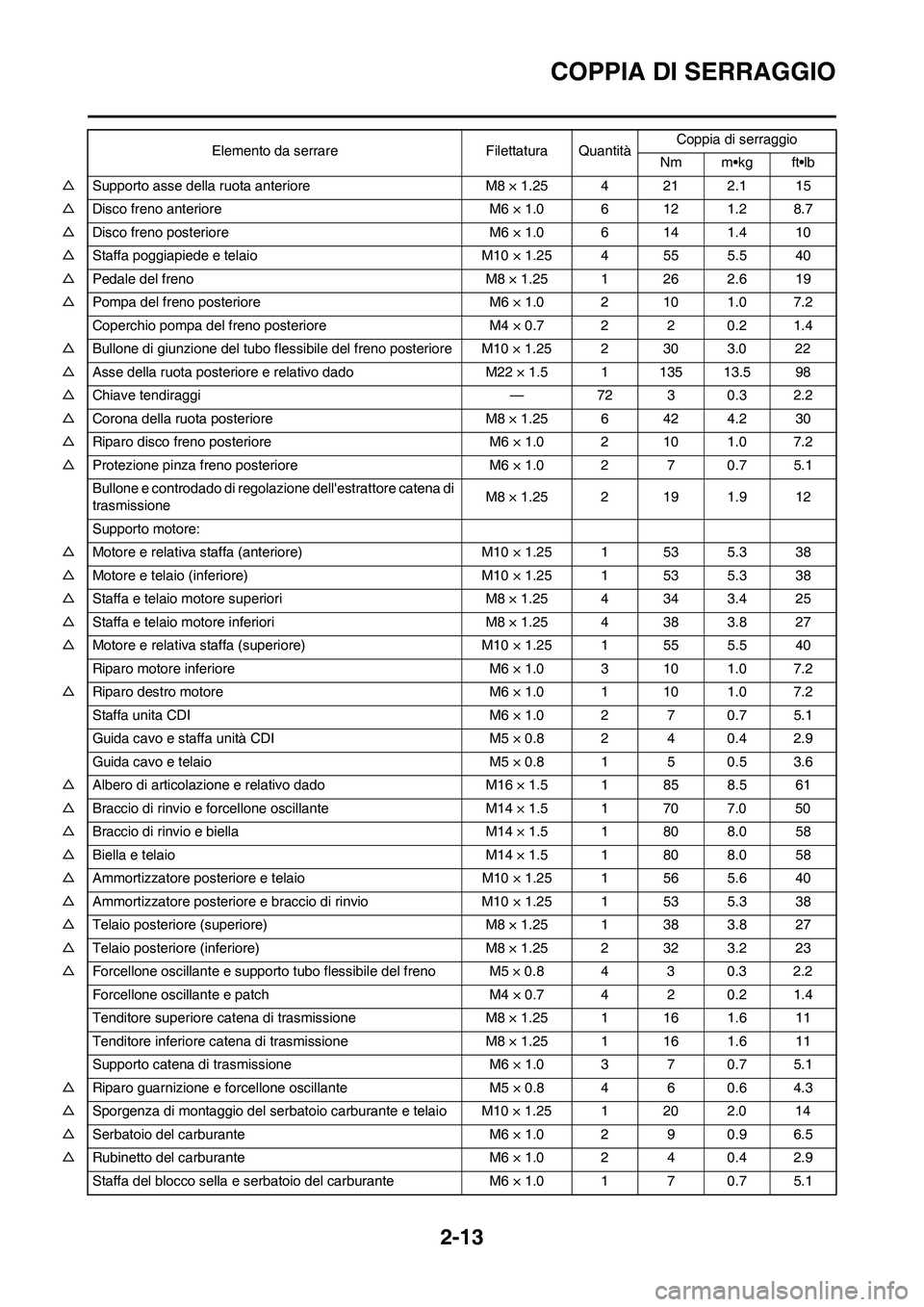

2-13
COPPIA DI SERRAGGIO
△Supporto asse della ruota anteriore M8 × 1.25 4 21 2.1 15
△Disco freno anteriore M6 × 1.0 6 12 1.2 8.7
△Disco freno posteriore M6 × 1.0 6 14 1.4 10
△Staffa poggiapiede e telaio M10 × 1.25 4 55 5.5 40
△Pedale del freno M8 × 1.25 1 26 2.6 19
△Pompa del freno posteriore M6 × 1.0 2 10 1.0 7.2
Coperchio pompa del freno posteriore M4 × 0.7 2 2 0.2 1.4
△Bullone di giunzione del tubo flessibile del freno posteriore M10 × 1.25 2 30 3.0 22
△Asse della ruota posteriore e relativo dado M22 × 1.5 1 135 13.5 98
△Chiave tendiraggi — 72 3 0.3 2.2
△Corona della ruota posteriore M8 × 1.25 6 42 4.2 30
△Riparo disco freno posteriore M6 × 1.0 2 10 1.0 7.2
△Protezione pinza freno posteriore M6 × 1.0 2 7 0.7 5.1
Bullone e controdado di regolazione dell'estrattore catena di
trasmissioneM8 × 1.25 2 19 1.9 12
Supporto motore:
△Motore e relativa staffa (anteriore) M10 × 1.25 1 53 5.3 38
△Motore e telaio (inferiore) M10 × 1.25 1 53 5.3 38
△Staffa e telaio motore superiori M8 × 1.25 4 34 3.4 25
△Staffa e telaio motore inferiori M8 × 1.25 4 38 3.8 27
△Motore e relativa staffa (superiore) M10 × 1.25 1 55 5.5 40
Riparo motore inferiore M6 × 1.0 3 10 1.0 7.2
△Riparo destro motore M6 × 1.0 1 10 1.0 7.2
Staffa unita CDI M6 × 1.0 2 7 0.7 5.1
Guida cavo e staffa unità CDI M5 × 0.8 2 4 0.4 2.9
Guida cavo e telaio M5 × 0.8 1 5 0.5 3.6
△Albero di articolazione e relativo dado M16 × 1.5 1 85 8.5 61
△Braccio di rinvio e forcellone oscillante M14 × 1.5 1 70 7.0 50
△Braccio di rinvio e biella M14 × 1.5 1 80 8.0 58
△Biella e telaio M14 × 1.5 1 80 8.0 58
△Ammortizzatore posteriore e telaio M10 × 1.25 1 56 5.6 40
△Ammortizzatore posteriore e braccio di rinvio M10 × 1.25 1 53 5.3 38
△Telaio posteriore (superiore) M8 × 1.25 1 38 3.8 27
△Telaio posteriore (inferiore) M8 × 1.25 2 32 3.2 23
△Forcellone oscillante e supporto tubo flessibile del freno M5 × 0.8 4 3 0.3 2.2
Forcellone oscillante e patch M4 × 0.7 4 2 0.2 1.4
Tenditore superiore catena di trasmissione M8 × 1.25 1 16 1.6 11
Tenditore inferiore catena di trasmissione M8 × 1.25 1 16 1.6 11
Supporto catena di trasmissione M6 × 1.0 3 7 0.7 5.1
△Riparo guarnizione e forcellone oscillante M5 × 0.8 4 6 0.6 4.3
△Sporgenza di montaggio del serbatoio carburante e telaio M10 × 1.25 1 20 2.0 14
△Serbatoio del carburante M6 × 1.0 2 9 0.9 6.5
△Rubinetto del carburante M6 × 1.0 2 4 0.4 2.9
Staffa del blocco sella e serbatoio del carburante M6 × 1.0 1 7 0.7 5.1Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb

2-14
COPPIA DI SERRAGGIO

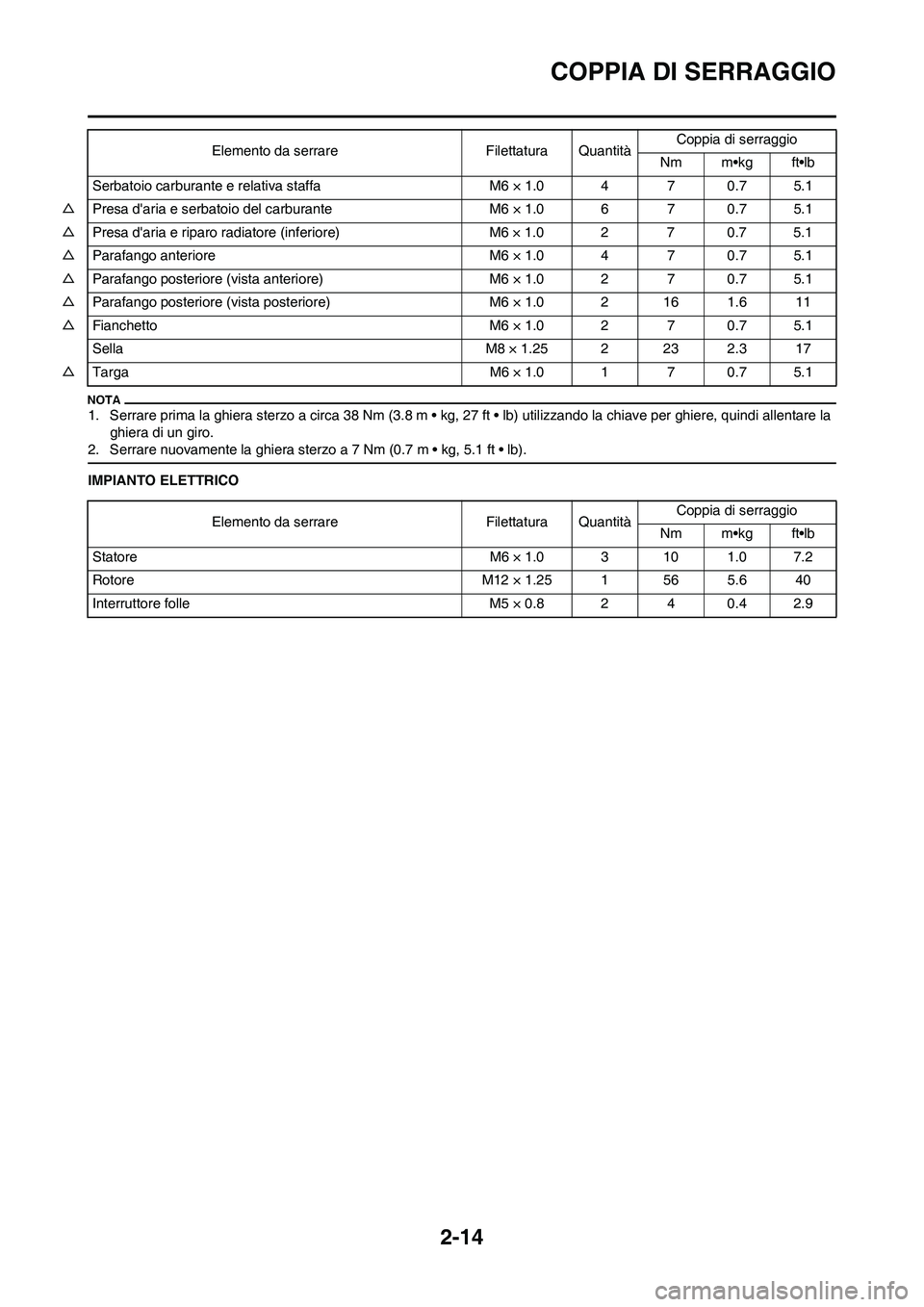

1. Serrare prima la ghiera sterzo a circa 38 Nm (3.8 m • kg, 27 ft • lb) utilizzando la chiave per ghiere, quindi allentare la
ghiera di un giro.
2. Serrare nuovamente la ghiera sterzo a 7 Nm (0.7 m • kg, 5.1 ft • lb).
IMPIANTO ELETTRICOSerbatoio carburante e relativa staffa M6 × 1.0 4 7 0.7 5.1
△Presa d'aria e serbatoio del carburante M6 × 1.0 6 7 0.7 5.1
△Presa d'aria e riparo radiatore (inferiore) M6 × 1.0 2 7 0.7 5.1
△Parafango anteriore M6 × 1.0 4 7 0.7 5.1
△Parafango posteriore (vista anteriore) M6 × 1.0 2 7 0.7 5.1
△Parafango posteriore (vista posteriore) M6 × 1.0 2 16 1.6 11
△Fianchetto M6 × 1.0 2 7 0.7 5.1
Sella M8 × 1.25 2 23 2.3 17
△Targa M6 × 1.0 1 7 0.7 5.1Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb
Statore M6 × 1.0 3 10 1.0 7.2
Rotore M12 × 1.25 1 56 5.6 40
Interruttore folle M5 × 0.8 2 4 0.4 2.9

2-15
COPPIA DI SERRAGGIO

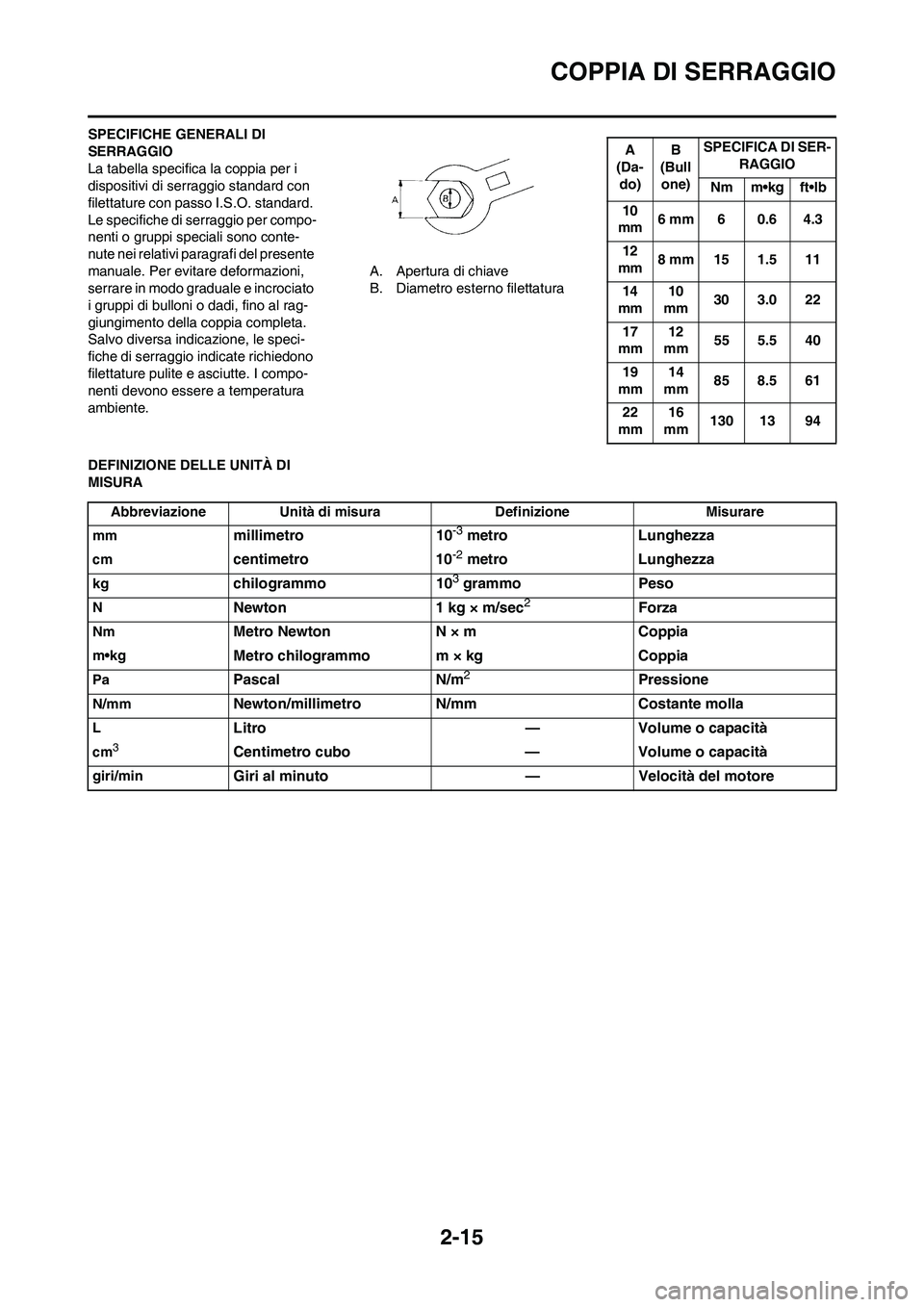

SPECIFICHE GENERALI DI
SERRAGGIO
La tabella specifica la coppia per i
dispositivi di serraggio standard con
filettature con passo I.S.O. standard.
Le specifiche di serraggio per compo-
nenti o gruppi speciali sono conte-
nute nei relativi paragrafi del presente
manuale. Per evitare deformazioni,
serrare in modo graduale e incrociato
i gruppi di bulloni o dadi, fino al rag-
giungimento della coppia completa.
Salvo diversa indicazione, le speci-
fiche di serraggio indicate richiedono
filettature pulite e asciutte. I compo-
nenti devono essere a temperatura
ambiente.A. Apertura di chiave
B. Diametro esterno filettatura
DEFINIZIONE DELLE UNITÀ DI
MISURA
A
(Da-
do)B
(Bull
one)SPECIFICA DI SER-
RAGGIO
Nm m•kg ft•lb
10
mm6 mm 6 0.6 4.3
12
mm8 mm 15 1.5 11
14
mm10
mm30 3.0 22
17
mm12
mm55 5.5 40
19
mm14
mm85 8.5 61
22
mm16
mm130 13 94
Abbreviazione Unità di misura Definizione Misurare
mm
millimetro 10-3 metro Lunghezza
cmcentimetro 10-2 metro Lunghezza
kgchilogrammo 103 grammo Peso
NNewton 1 kg × m/sec2Forza
NmMetro Newton N × m Coppia
m•kgMetro chilogrammo m × kg Coppia
PaPascal N/m2Pressione
N/mmNewton/millimetro N/mm Costante molla
LLitro — Volume o capacità
cm3Centimetro cubo — Volume o capacità
giri/minGiri al minuto — Velocità del motore

2-16
COPPIA DI SERRAGGIO

2-17

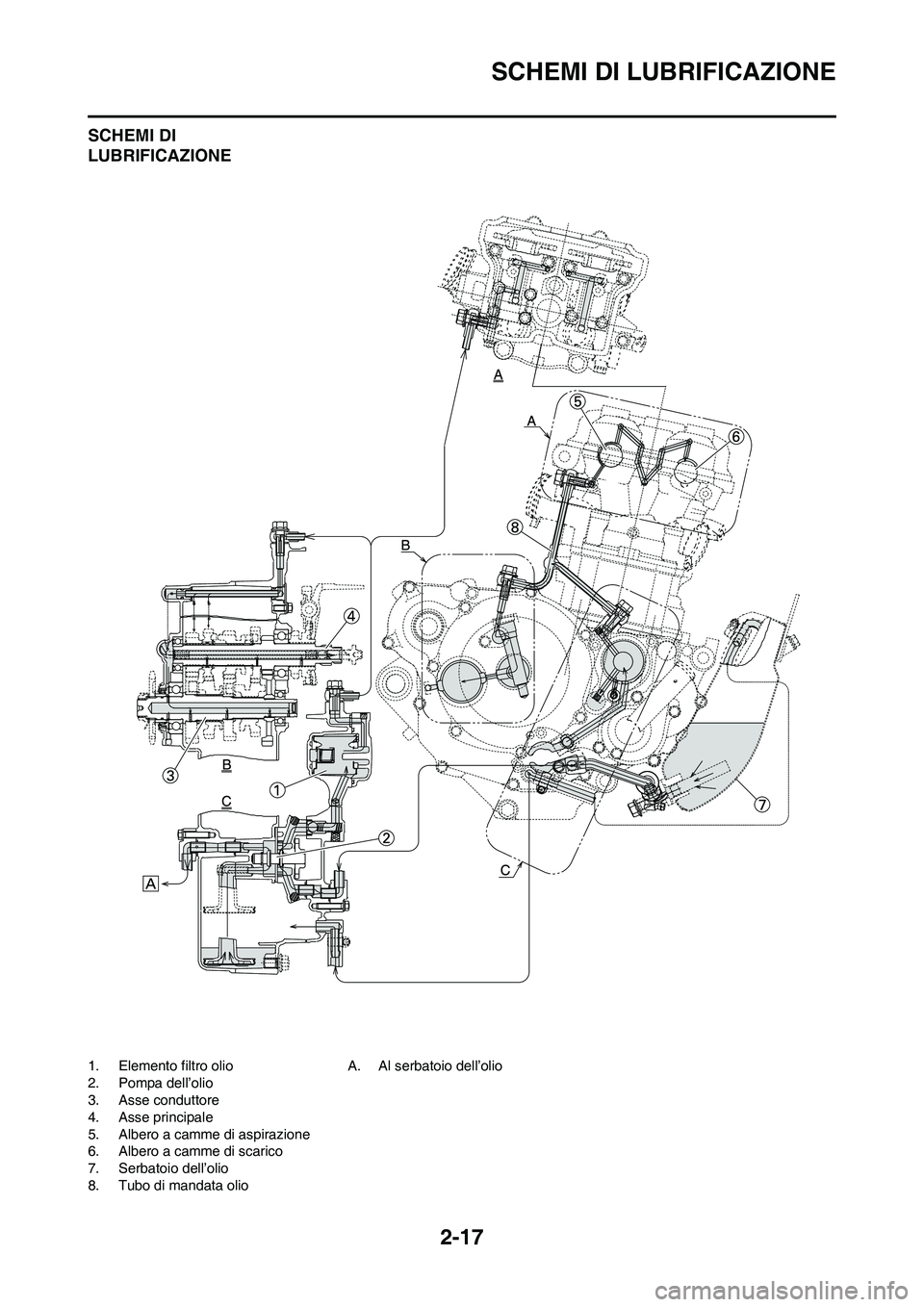

SCHEMI DI LUBRIFICAZIONE
SCHEMI DI
LUBRIFICAZIONE
1. Elemento filtro olio
2. Pompa dell’olio
3. Asse conduttore
4. Asse principale
5. Albero a camme di aspirazione
6. Albero a camme di scarico
7. Serbatoio dell’olio
8. Tubo di mandata olioA. Al serbatoio dell’olio

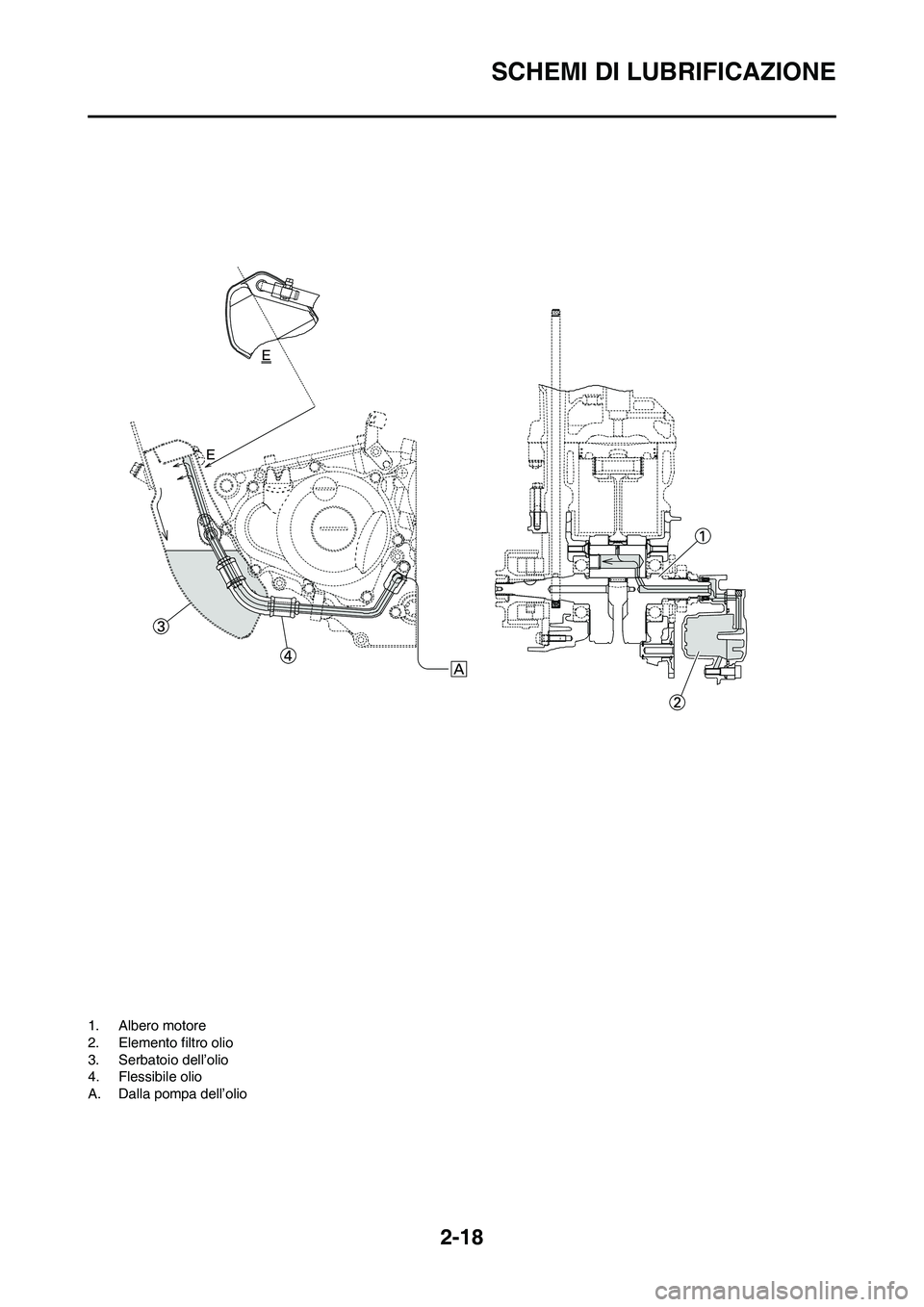

2-18
SCHEMI DI LUBRIFICAZIONE
1. Albero motore
2. Elemento filtro olio
3. Serbatoio dell’olio
4. Flessibile olio
A. Dalla pompa dell’olio

2-19

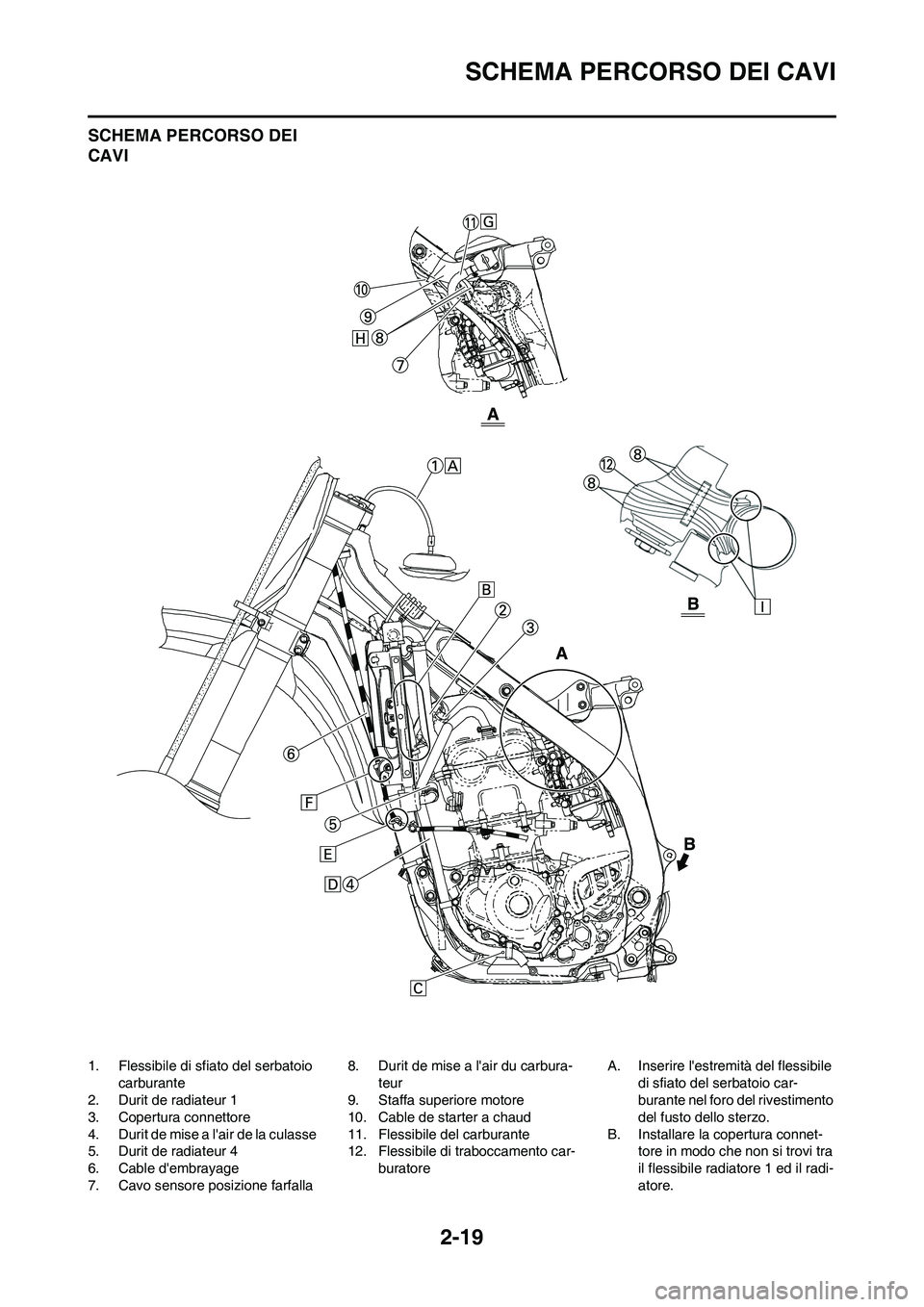

SCHEMA PERCORSO DEI CAVI
SCHEMA PERCORSO DEI
CAVI
1. Flessibile di sfiato del serbatoio
carburante
2. Durit de radiateur 1
3. Copertura connettore
4. Durit de mise a l'air de la culasse
5. Durit de radiateur 4
6. Cable d'embrayage
7. Cavo sensore posizione farfalla8. Durit de mise a l'air du carbura-
teur
9. Staffa superiore motore
10. Cable de starter a chaud
11. Flessibile del carburante
12. Flessibile di traboccamento car-
buratoreA. Inserire l'estremità del flessibile
di sfiato del serbatoio car-
burante nel foro del rivestimento
del fusto dello sterzo.
B. Installare la copertura connet-
tore in modo che non si trovi tra
il flessibile radiatore 1 ed il radi-
atore.
