YZ250F(Y)
MANUALE DI SERVIZIO DEL PROPRIETARIO
©2008 by Yamaha Motor Co., Ltd.
1
a edizione, Maggio 2008
Tutti i diritti sono riservati.La ristampa o l'uso non
autorizzato senza previo permesso scritto di
Yamaha Motor Co., Ltd.
sono espressamente vietati.
Stampato in Giappone
Page 4 of 202

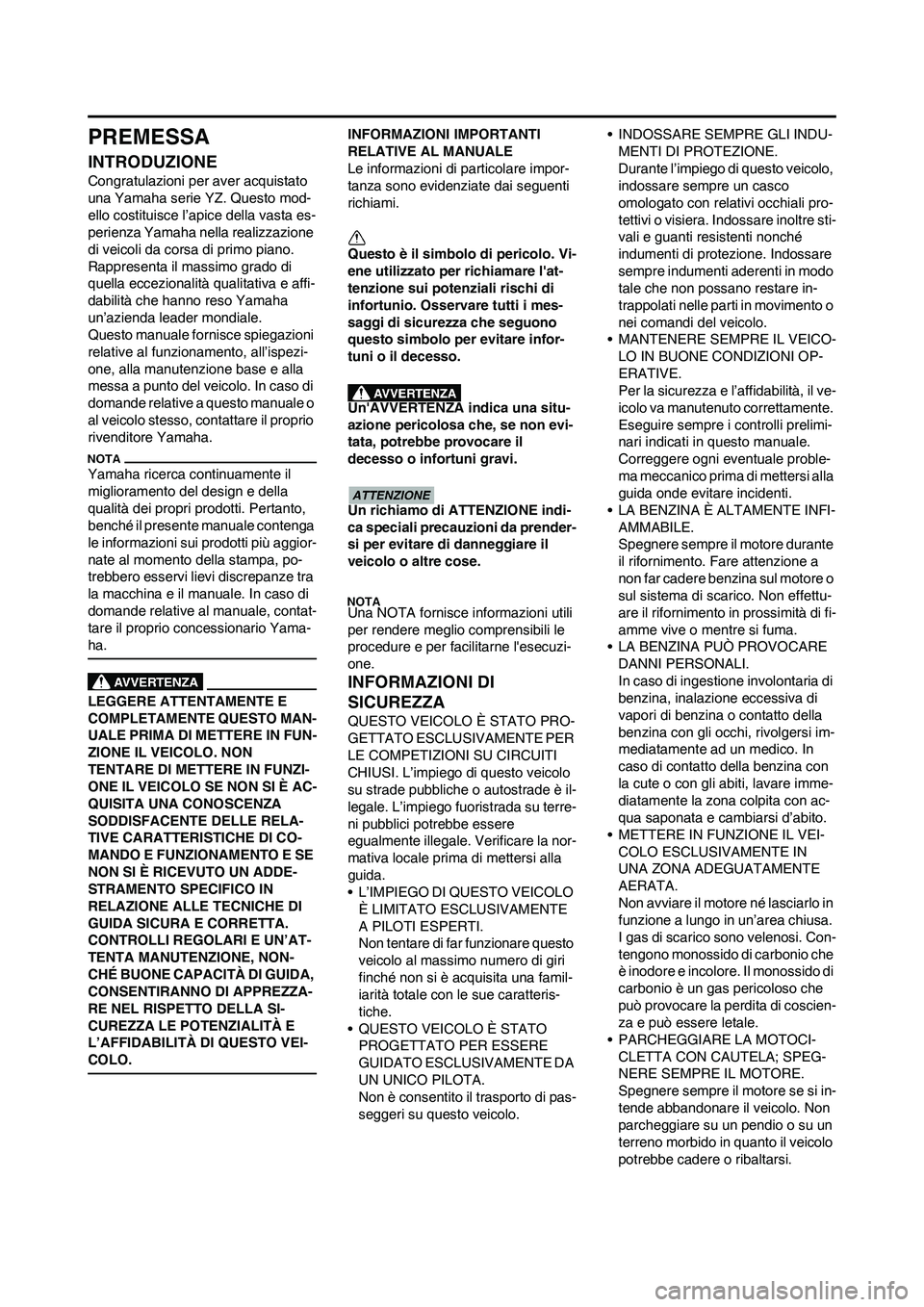

PREMESSA
INTRODUZIONE
Congratulazioni per aver acquistato
una Yamaha serie YZ. Questo mod-
ello costituisce l’apice della vasta es-
perienza Yamaha nella realizzazione
di veicoli da corsa di primo piano.
Rappresenta il massimo grado di
quella eccezionalità qualitativa e affi-
dabilità che hanno reso Yamaha
un’azienda leader mondiale.
Questo manuale fornisce spiegazioni
relative al funzionamento, all’ispezi-
one, alla manutenzione base e alla
messa a punto del veicolo. In caso di
domande relative a questo manuale o
al veicolo stesso, contattare il proprio
rivenditore Yamaha.
Yamaha ricerca continuamente il
miglioramento del design e della
qualità dei propri prodotti. Pertanto,
benché il presente manuale contenga
le informazioni sui prodotti più aggior-
nate al momento della stampa, po-
trebbero esservi lievi discrepanze tra
la macchina e il manuale. In caso di
domande relative al manuale, contat-
tare il proprio concessionario Yama-
ha.
LEGGERE ATTENTAMENTE E
COMPLETAMENTE QUESTO MAN-
UALE PRIMA DI METTERE IN FUN-
ZIONE IL VEICOLO. NON
TENTARE DI METTERE IN FUNZI-
ONE IL VEICOLO SE NON SI È AC-
QUISITA UNA CONOSCENZA
SODDISFACENTE DELLE RELA-
TIVE CARATTERISTICHE DI CO-
MANDO E FUNZIONAMENTO E SE
NON SI È RICEVUTO UN ADDE-
STRAMENTO SPECIFICO IN
RELAZIONE ALLE TECNICHE DI
GUIDA SICURA E CORRETTA.
CONTROLLI REGOLARI E UN’AT-
TENTA MANUTENZIONE, NON-
CHÉ BUONE CAPACITÀ DI GUIDA,
CONSENTIRANNO DI APPREZZA-
RE NEL RISPETTO DELLA SI-
CUREZZA LE POTENZIALITÀ E
L’AFFIDABILITÀ DI QUESTO VEI-
COLO.
INFORMAZIONI IMPORTANTI
RELATIVE AL MANUALE
Le informazioni di particolare impor-
tanza sono evidenziate dai seguenti
richiami.
Questo è il simbolo di pericolo. Vi-
ene utilizzato per richiamare l'at-
tenzione sui potenziali rischi di
infortunio. Osservare tutti i mes-
saggi di sicurezza che seguono
questo simbolo per evitare infor-
tuni o il decesso.
Un'AVVERTENZA indica una situ-
azione pericolosa che, se non evi-
tata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indi-
ca speciali precauzioni da prender-
si per evitare di danneggiare il
veicolo o altre cose.
Una NOTA fornisce informazioni utili
per rendere meglio comprensibili le
procedure e per facilitarne l'esecuzi-
one.
INFORMAZIONI DI
SICUREZZA
QUESTO VEICOLO È STATO PRO-
GETTATO ESCLUSIVAMENTE PER
LE COMPETIZIONI SU CIRCUITI
CHIUSI. L’impiego di questo veicolo
su strade pubbliche o autostrade è il-
legale. L’impiego fuoristrada su terre-
ni pubblici potrebbe essere
egualmente illegale. Verificare la nor-
mativa locale prima di mettersi alla
guida.
• L’IMPIEGO DI QUESTO VEICOLO
È LIMITATO ESCLUSIVAMENTE
A PILOTI ESPERTI.
Non tentare di far funzionare questo
veicolo al massimo numero di giri
finché non si è acquisita una famil-
iarità totale con le sue caratteris-
tiche.
• QUESTO VEICOLO È STATO
PROGETTATO PER ESSERE
GUIDATO ESCLUSIVAMENTE DA
UN UNICO PILOTA.
Non è consentito il trasporto di pas-
seggeri su questo veicolo.• INDOSSARE SEMPRE GLI INDU-
MENTI DI PROTEZIONE.
Durante l’impiego di questo veicolo,
indossare sempre un casco
omologato con relativi occhiali pro-
tettivi o visiera. Indossare inoltre sti-
vali e guanti resistenti nonché
indumenti di protezione. Indossare
sempre indumenti aderenti in modo
tale che non possano restare in-
trappolati nelle parti in movimento o
nei comandi del veicolo.
• MANTENERE SEMPRE IL VEICO-
LO IN BUONE CONDIZIONI OP-
ERATIVE.
Per la sicurezza e l’affidabilità, il ve-
icolo va manutenuto correttamente.
Eseguire sempre i controlli prelimi-
nari indicati in questo manuale.
Correggere ogni eventuale proble-
ma meccanico prima di mettersi alla
guida onde evitare incidenti.
• LA BENZINA È ALTAMENTE INFI-
AMMABILE.
Spegnere sempre il motore durante
il rifornimento. Fare attenzione a
non far cadere benzina sul motore o
sul sistema di scarico. Non effettu-
are il rifornimento in prossimità di fi-
amme vive o mentre si fuma.
• LA BENZINA PUÒ PROVOCARE
DANNI PERSONALI.
In caso di ingestione involontaria di
benzina, inalazione eccessiva di
vapori di benzina o contatto della
benzina con gli occhi, rivolgersi im-
mediatamente ad un medico. In
caso di contatto della benzina con
la cute o con gli abiti, lavare imme-
diatamente la zona colpita con ac-
qua saponata e cambiarsi d’abito.
• METTERE IN FUNZIONE IL VEI-
COLO ESCLUSIVAMENTE IN
UNA ZONA ADEGUATAMENTE
AERATA.
Non avviare il motore né lasciarlo in
funzione a lungo in un’area chiusa.
I gas di scarico sono velenosi. Con-
tengono monossido di carbonio che
è inodore e incolore. Il monossido di
carbonio è un gas pericoloso che
può provocare la perdita di coscien-
za e può essere letale.
• PARCHEGGIARE LA MOTOCI-
CLETTA CON CAUTELA; SPEG-
NERE SEMPRE IL MOTORE.
Spegnere sempre il motore se si in-
tende abbandonare il veicolo. Non
parcheggiare su un pendio o su un
terreno morbido in quanto il veicolo
potrebbe cadere o ribaltarsi.
Page 5 of 202

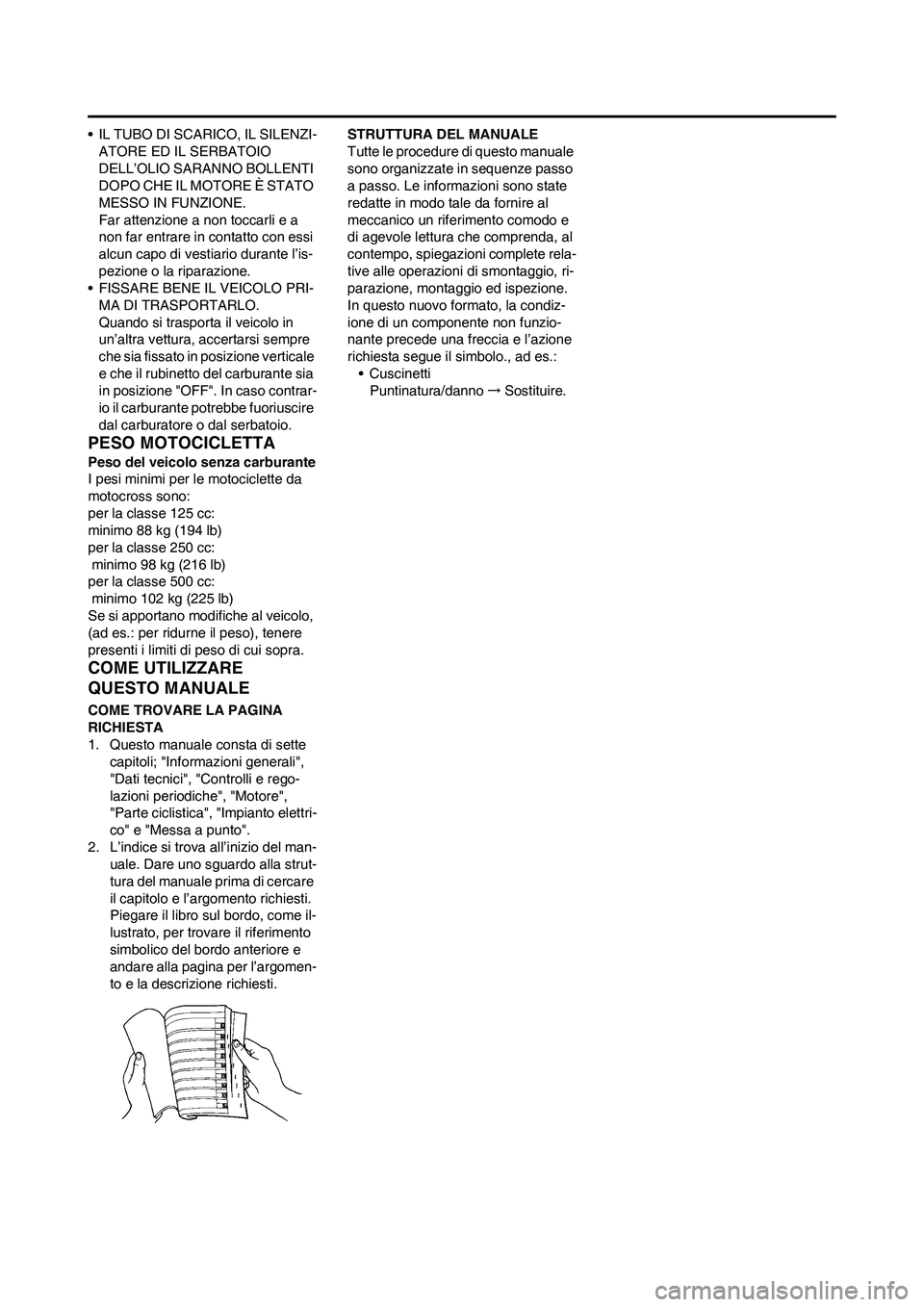

• IL TUBO DI SCARICO, IL SILENZI-
ATORE ED IL SERBATOIO
DELL’OLIO SARANNO BOLLENTI
DOPO CHE IL MOTORE È STATO
MESSO IN FUNZIONE.
Far attenzione a non toccarli e a
non far entrare in contatto con essi
alcun capo di vestiario durante l’is-
pezione o la riparazione.
• FISSARE BENE IL VEICOLO PRI-
MA DI TRASPORTARLO.
Quando si trasporta il veicolo in
un’altra vettura, accertarsi sempre
che sia fissato in posizione verticale
e che il rubinetto del carburante sia
in posizione "OFF". In caso contrar-
io il carburante potrebbe fuoriuscire
dal carburatore o dal serbatoio.
PESO MOTOCICLETTA
Peso del veicolo senza carburante
I pesi minimi per le motociclette da
motocross sono:
per la classe 125 cc:
minimo 88 kg (194 lb)
per la classe 250 cc:
minimo 98 kg (216 lb)
per la classe 500 cc:
minimo 102 kg (225 lb)
Se si apportano modifiche al veicolo,
(ad es.: per ridurne il peso), tenere
presenti i limiti di peso di cui sopra.
COME UTILIZZARE
QUESTO MANUALE
COME TROVARE LA PAGINA
RICHIESTA
1. Questo manuale consta di sette
capitoli; "Informazioni generali",
"Dati tecnici", "Controlli e rego-
lazioni periodiche", "Motore",
"Parte ciclistica", "Impianto elettri-
co" e "Messa a punto".
2. L’indice si trova all’inizio del man-
uale. Dare uno sguardo alla strut-
tura del manuale prima di cercare
il capitolo e l’argomento richiesti.
Piegare il libro sul bordo, come il-
lustrato, per trovare il riferimento
simbolico del bordo anteriore e
andare alla pagina per l’argomen-
to e la descrizione richiesti.STRUTTURA DEL MANUALE
Tutte le procedure di questo manuale
sono organizzate in sequenze passo
a passo. Le informazioni sono state
redatte in modo tale da fornire al
meccanico un riferimento comodo e
di agevole lettura che comprenda, al
contempo, spiegazioni complete rela-
tive alle operazioni di smontaggio, ri-
parazione, montaggio ed ispezione.
In questo nuovo formato, la condiz-
ione di un componente non funzio-
nante precede una freccia e l’azione
richiesta segue il simbolo., ad es.:
• Cuscinetti
Puntinatura/danno→Sostituire.
Page 6 of 202
COME LEGGERE LE DESCRIZIONI
Allo scopo di agevolare l’identificazi-
one dei pezzi e di chiarire le fasi delle
varie procedure, sono state inserite
rappresentazioni esplose all’inizio di

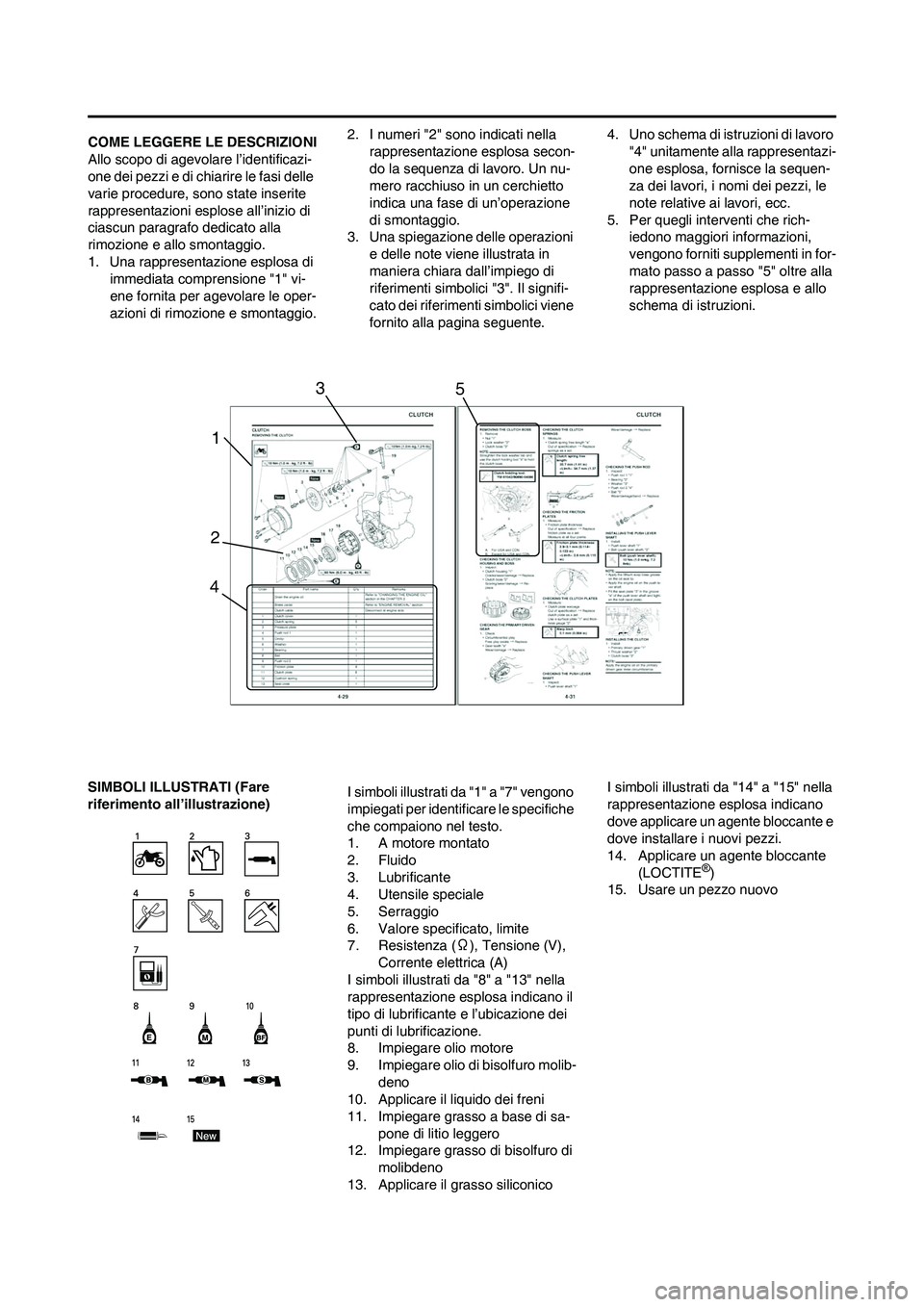

ciascun paragrafo dedicato alla
rimozione e allo smontaggio.
1. Una rappresentazione esplosa di
immediata comprensione "1" vi-
ene fornita per agevolare le oper-
azioni di rimozione e smontaggio.2. I numeri "2" sono indicati nella
rappresentazione esplosa secon-
do la sequenza di lavoro. Un nu-
mero racchiuso in un cerchietto
indica una fase di un’operazione
di smontaggio.
3. Una spiegazione delle operazioni
e delle note viene illustrata in
maniera chiara dall’impiego di
riferimenti simbolici "3". Il signifi-
cato dei riferimenti simbolici viene
fornito alla pagina seguente.4. Uno schema di istruzioni di lavoro
"4" unitamente alla rappresentazi-
one esplosa, fornisce la sequen-
za dei lavori, i nomi dei pezzi, le
note relative ai lavori, ecc.
5. Per quegli interventi che rich-
iedono maggiori informazioni,
vengono forniti supplementi in for-
mato passo a passo "5" oltre alla
rappresentazione esplosa e allo
schema di istruzioni.
SIMBOLI ILLUSTRATI (Fare
riferimento all’illustrazione)I simboli illustrati da "1" a "7" vengono
impiegati per identificare le specifiche
che compaiono nel testo.
1. A motore montato
2. Fluido
3. Lubrificante
4. Utensile speciale
5. Serraggio
6. Valore specificato, limite
7. Resistenza (Ω), Tensione (V),
Corrente elettrica (A)
I simboli illustrati da "8" a "13" nella
rappresentazione esplosa indicano il
tipo di lubrificante e l’ubicazione dei
punti di lubrificazione.
8. Impiegare olio motore
9. Impiegare olio di bisolfuro molib-
deno
10. Applicare il liquido dei freni
11. Impiegare grasso a base di sa-
pone di litio leggero
12. Impiegare grasso di bisolfuro di
molibdeno
13. Applicare il grasso siliconicoI simboli illustrati da "14" a "15" nella
rappresentazione esplosa indicano
dove applicare un agente bloccante e
dove installare i nuovi pezzi.
14. Applicare un agente bloccante
(LOCTITE
®)
15. Usare un pezzo nuovo
1
23
45
Page 7 of 202
INDICE
INFORMAZIONI GENERALI1
DATI TECNICI2
CONTROLLI E REGOLAZIONI
PERIODICHE
3
MOTORE4
PARTE CICLISTICA5
IMPIANTO ELETTRICO6
MESSA A PUNTO7
Page 8 of 202
INDICE
CAPITOLO 1
INFORMAZIONI
GENERALI
DESCRIZIONE ................. 1-1
NUMERO DI SERIE DEL
MEZZO ............................. 1-2
PARTI INCLUSE .............. 1-2
INFORMAZIONI
IMPORTANTI.................... 1-2
CONTROLLO DEL
COLLEGAMENTO ........... 1-3
ATTREZZI SPECIALI ....... 1-5
FUNZIONI DI
CONTROLLO ................... 1-9
AVVIAMENTO
E RODAGGIO................. 1-10
PUNTI DI CONTROLLO
SERRAGGIO .................. 1-12
PULIZIA E CUSTODIA
DEL MEZZO ................... 1-13
CAPITOLO 2
SPECIFICHE
SPECIFICHE
GENERALI ....................... 2-1
SPECIFICHE
DI MANUTENZIONE ........ 2-3
COPPIA
DI SERRAGGIO ............. 2-10
SCHEMI
DI LUBRIFICAZIONE ..... 2-17
SCHEMA PERCORSO
DEI CAVI ........................ 2-19
CAPITOLO 3
CONTROLLI E
REGOLAZIONI
PERIODICHE
INTERVALLI DI
MANUTENZIONE ............. 3-1

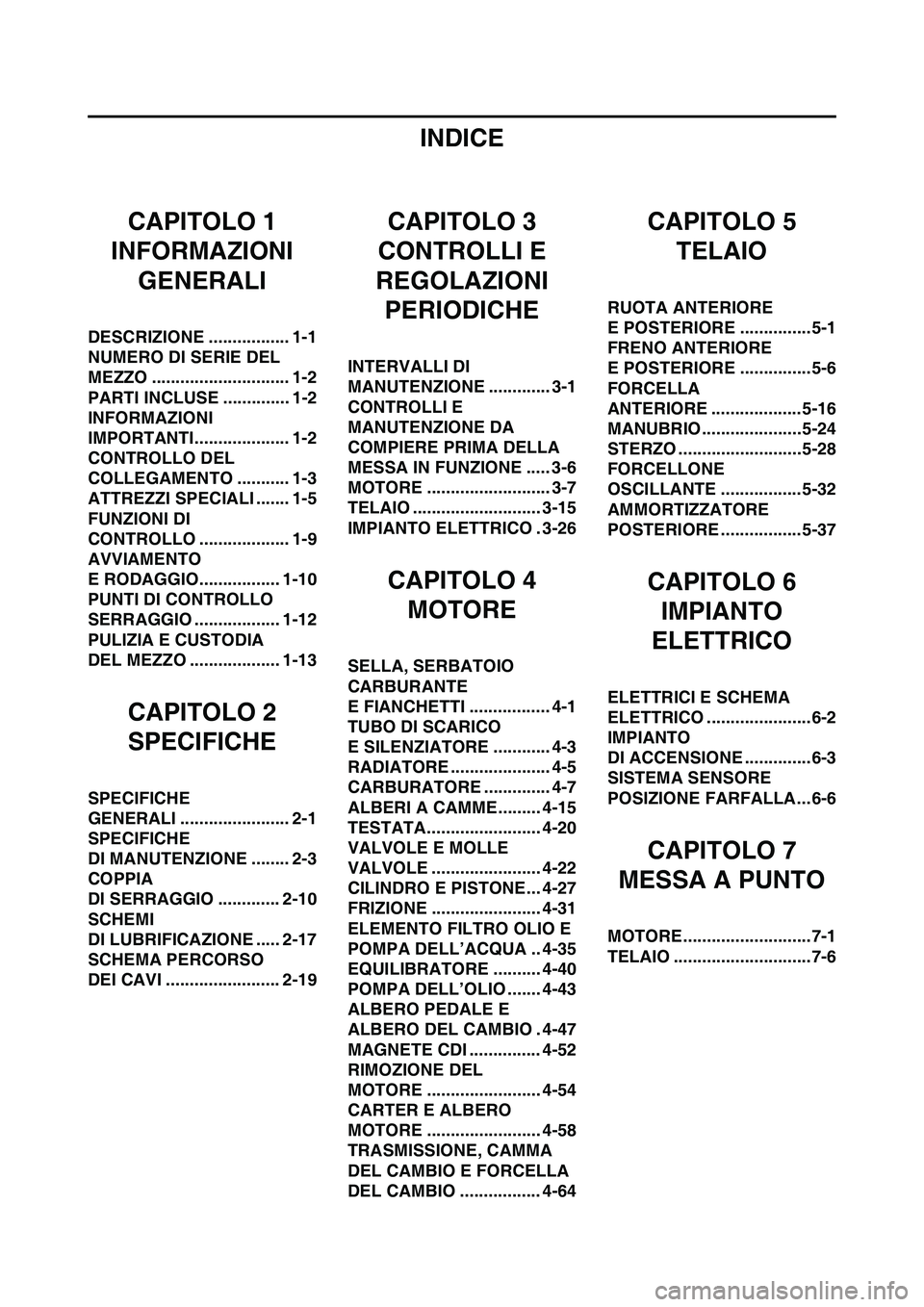

CONTROLLI E
MANUTENZIONE DA
COMPIERE PRIMA DELLA
MESSA IN FUNZIONE ..... 3-6
MOTORE .......................... 3-7
TELAIO ........................... 3-15
IMPIANTO ELETTRICO . 3-26
CAPITOLO 4
MOTORE
SELLA, SERBATOIO
CARBURANTE
E FIANCHETTI ................. 4-1
TUBO DI SCARICO
E SILENZIATORE ............ 4-3
RADIATORE ..................... 4-5
CARBURATORE .............. 4-7
ALBERI A CAMME......... 4-15
TESTATA........................ 4-20
VALVOLE E MOLLE
VALVOLE ....................... 4-22
CILINDRO E PISTONE... 4-27
FRIZIONE ....................... 4-31
ELEMENTO FILTRO OLIO E
POMPA DELL’ACQUA .. 4-35
EQUILIBRATORE .......... 4-40
POMPA DELL’OLIO ....... 4-43
ALBERO PEDALE E
ALBERO DEL CAMBIO . 4-47
MAGNETE CDI ............... 4-52
RIMOZIONE DEL
MOTORE ........................ 4-54
CARTER E ALBERO
MOTORE ........................ 4-58
TRASMISSIONE, CAMMA
DEL CAMBIO E FORCELLA
DEL CAMBIO ................. 4-64
CAPITOLO 5
TELAIO
RUOTA ANTERIORE
E POSTERIORE ...............5-1
FRENO ANTERIORE
E POSTERIORE ...............5-6
FORCELLA
ANTERIORE ................... 5-16
MANUBRIO.....................5-24
STERZO ..........................5-28
FORCELLONE
OSCILLANTE ................. 5-32
AMMORTIZZATORE
POSTERIORE ................. 5-37
CAPITOLO 6
IMPIANTO
ELETTRICO
ELETTRICI E SCHEMA
ELETTRICO ......................6-2
IMPIANTO
DI ACCENSIONE ..............6-3
SISTEMA SENSORE
POSIZIONE FARFALLA...6-6
CAPITOLO 7
MESSA A PUNTO
MOTORE ...........................7-1
TELAIO .............................7-6
Page 9 of 202
1-1

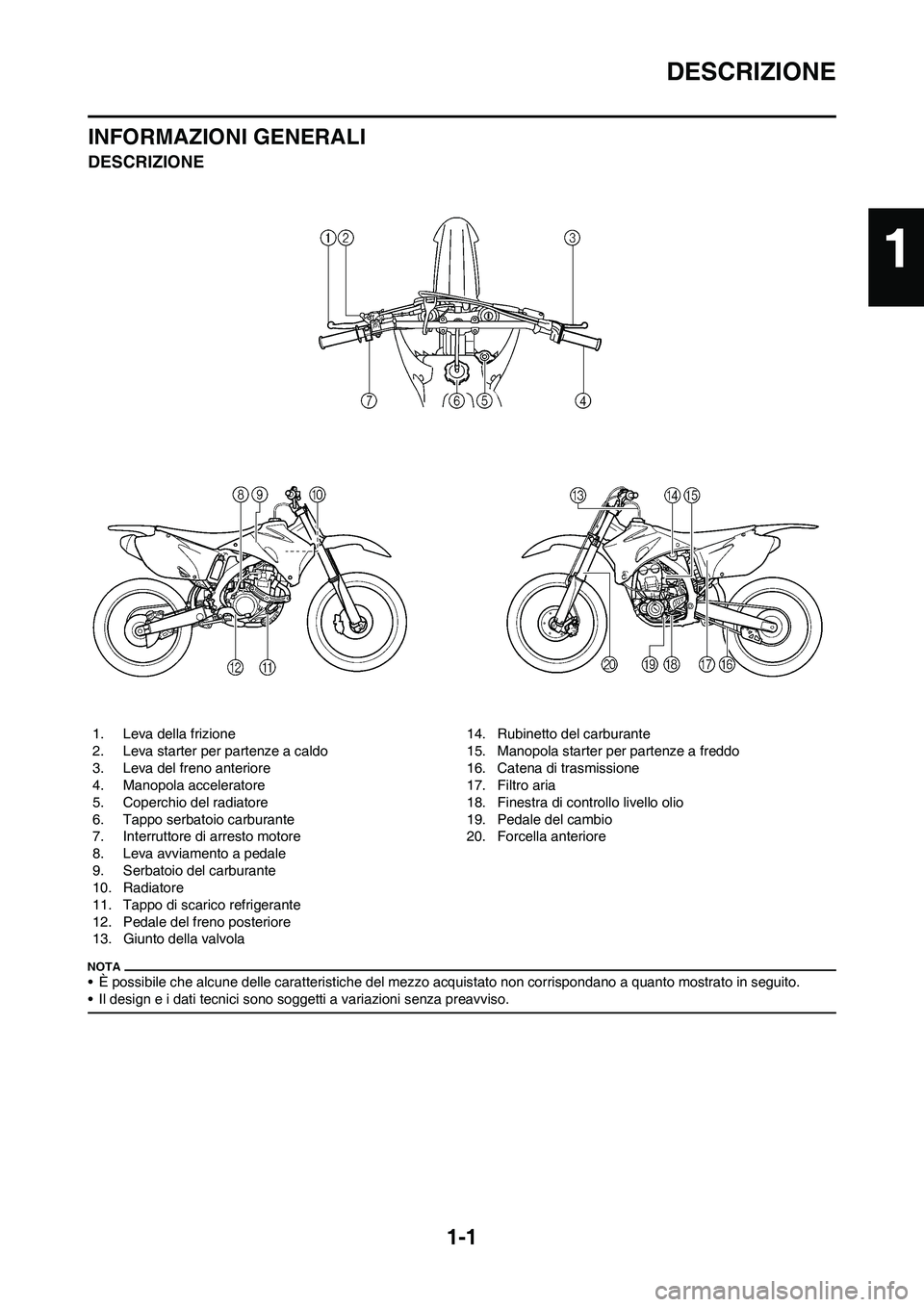

DESCRIZIONE
INFORMAZIONI GENERALI
DESCRIZIONE
• È possibile che alcune delle caratteristiche del mezzo acquistato non corrispondano a quanto mostrato in seguito.
• Il design e i dati tecnici sono soggetti a variazioni senza preavviso.
1. Leva della frizione
2. Leva starter per partenze a caldo
3. Leva del freno anteriore
4. Manopola acceleratore
5. Coperchio del radiatore
6. Tappo serbatoio carburante
7. Interruttore di arresto motore
8. Leva avviamento a pedale
9. Serbatoio del carburante
10. Radiatore
11. Tappo di scarico refrigerante
12. Pedale del freno posteriore
13. Giunto della valvola14. Rubinetto del carburante
15. Manopola starter per partenze a freddo
16. Catena di trasmissione
17. Filtro aria
18. Finestra di controllo livello olio
19. Pedale del cambio
20. Forcella anteriore
1
Page 10 of 202
1-2

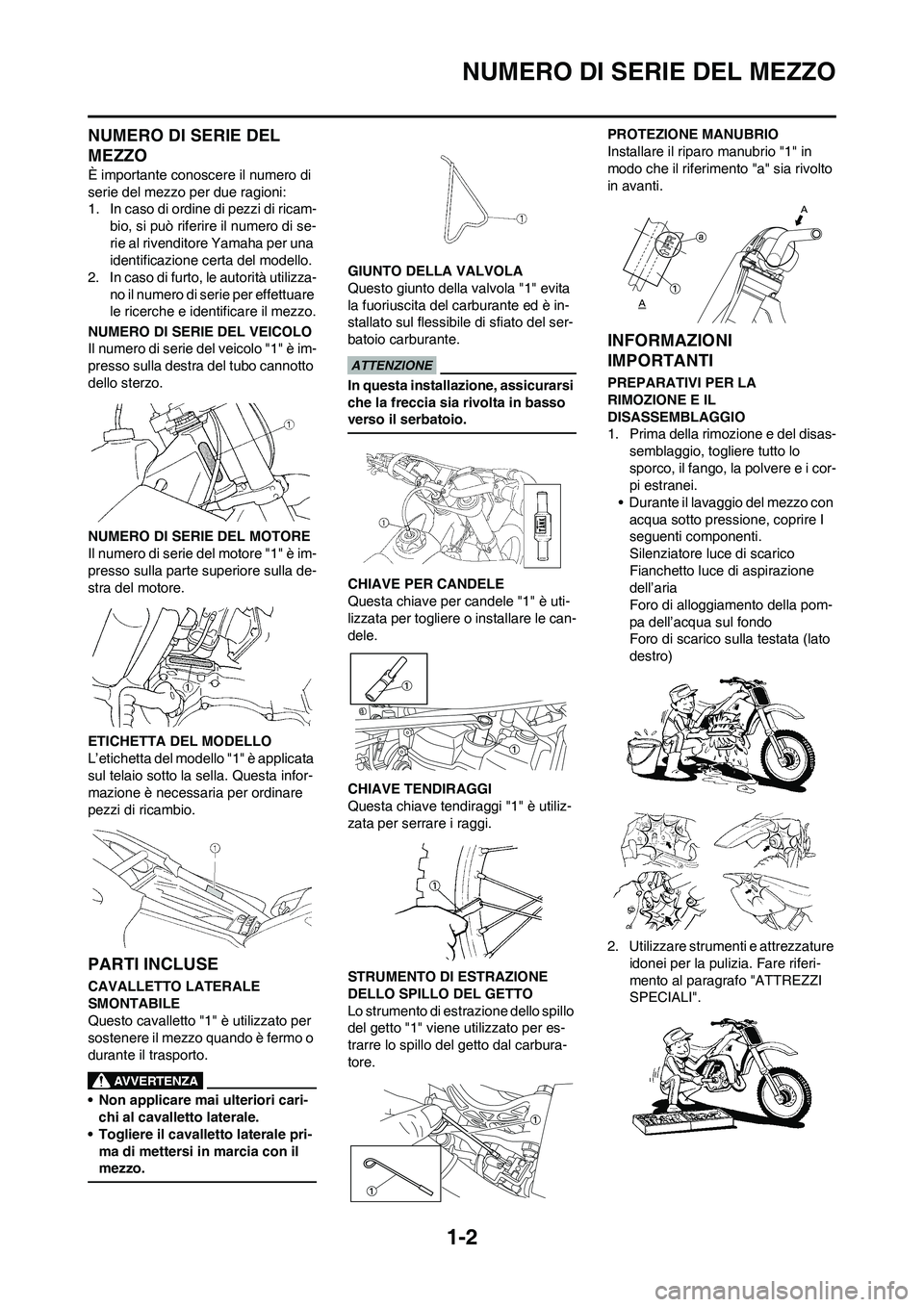

NUMERO DI SERIE DEL MEZZO
NUMERO DI SERIE DEL
MEZZO
È importante conoscere il numero di
serie del mezzo per due ragioni:
1. In caso di ordine di pezzi di ricam-
bio, si può riferire il numero di se-
rie al rivenditore Yamaha per una
identificazione certa del modello.
2. In caso di furto, le autorità utilizza-
no il numero di serie per effettuare
le ricerche e identificare il mezzo.
NUMERO DI SERIE DEL VEICOLO
Il numero di serie del veicolo "1" è im-
presso sulla destra del tubo cannotto
dello sterzo.
NUMERO DI SERIE DEL MOTORE
Il numero di serie del motore "1" è im-
presso sulla parte superiore sulla de-
stra del motore.
ETICHETTA DEL MODELLO
L’etichetta del modello "1" è applicata
sul telaio sotto la sella. Questa infor-
mazione è necessaria per ordinare
pezzi di ricambio.
PARTI INCLUSE
CAVALLETTO LATERALE
SMONTABILE
Questo cavalletto "1" è utilizzato per
sostenere il mezzo quando è fermo o
durante il trasporto.
• Non applicare mai ulteriori cari-
chi al cavalletto laterale.
• Togliere il cavalletto laterale pri-
ma di mettersi in marcia con il
mezzo.
GIUNTO DELLA VALVOLA
Questo giunto della valvola "1" evita
la fuoriuscita del carburante ed è in-
stallato sul flessibile di sfiato del ser-
batoio carburante.
In questa installazione, assicurarsi
che la freccia sia rivolta in basso
verso il serbatoio.
CHIAVE PER CANDELE
Questa chiave per candele "1" è uti-
lizzata per togliere o installare le can-
dele.
CHIAVE TENDIRAGGI
Questa chiave tendiraggi "1" è utiliz-
zata per serrare i raggi.
STRUMENTO DI ESTRAZIONE
DELLO SPILLO DEL GETTO
Lo strumento di estrazione dello spillo
del getto "1" viene utilizzato per es-
trarre lo spillo del getto dal carbura-
tore.PROTEZIONE MANUBRIO
Installare il riparo manubrio "1" in
modo che il riferimento "a" sia rivolto
in avanti.
INFORMAZIONI
IMPORTANTI
PREPARATIVI PER LA
RIMOZIONE E IL
DISASSEMBLAGGIO
1. Prima della rimozione e del disas-
semblaggio, togliere tutto lo
sporco, il fango, la polvere e i cor-
pi estranei.
• Durante il lavaggio del mezzo con
acqua sotto pressione, coprire I
seguenti componenti.
Silenziatore luce di scarico
Fianchetto luce di aspirazione
dell’aria
Foro di alloggiamento della pom-
pa dell’acqua sul fondo
Foro di scarico sulla testata (lato
destro)
2. Utilizzare strumenti e attrezzature
idonei per la pulizia. Fare riferi-
mento al paragrafo "ATTREZZI
SPECIALI".
