YAMAHA YZ250F 2011 Betriebsanleitungen (in German)

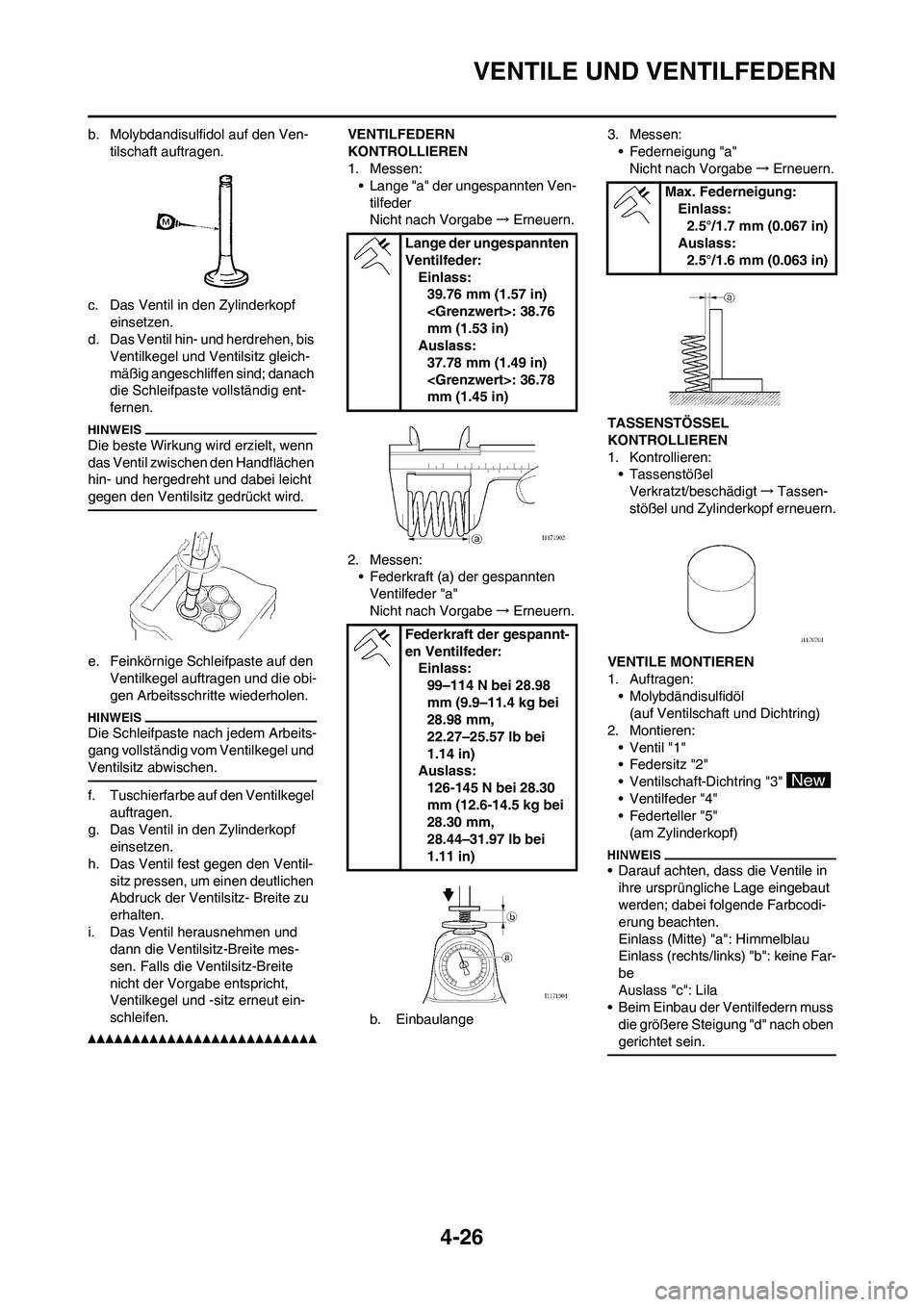

4-26
VENTILE UND VENTILFEDERN
b. Molybdandisulfidol auf den Ven-
tilschaft auftragen.
c. Das Ventil in den Zylinderkopf
einsetzen.
d. Das Ventil hin- und herdrehen, bis
Ventilkegel und Ventilsitz gleich-
mäßig angeschliffen sind; danach
die Schleifpaste vollständig ent-
fernen.
Die beste Wirkung wird erzielt, wenn
das Ventil zwischen den Handflächen
hin- und hergedreht und dabei leicht
gegen den Ventilsitz gedrückt wird.
e. Feinkörnige Schleifpaste auf den
Ventilkegel auftragen und die obi-
gen Arbeitsschritte wiederholen.
Die Schleifpaste nach jedem Arbeits-
gang vollständig vom Ventilkegel und
Ventilsitz abwischen.
f. Tuschierfarbe auf den Ventilkegel
auftragen.
g. Das Ventil in den Zylinderkopf
einsetzen.
h. Das Ventil fest gegen den Ventil-
sitz pressen, um einen deutlichen
Abdruck der Ventilsitz- Breite zu
erhalten.
i. Das Ventil herausnehmen und
dann die Ventilsitz-Breite mes-
sen. Falls die Ventilsitz-Breite
nicht der Vorgabe entspricht,
Ventilkegel und -sitz erneut ein-
schleifen.
VENTILFEDERN
KONTROLLIEREN
1. Messen:
• Lange "a" der ungespannten Ven-
tilfeder
Nicht nach Vorgabe→Erneuern.
2. Messen:
• Federkraft (a) der gespannten
Ventilfeder "a"
Nicht nach Vorgabe→Erneuern.
b. Einbaulange3. Messen:
• Federneigung "a"
Nicht nach Vorgabe→Erneuern.
TASSENSTÖSSEL
KONTROLLIEREN
1. Kontrollieren:
• Tassenstößel
Verkratzt/beschädigt→Tassen-
stößel und Zylinderkopf erneuern.
VENTILE MONTIEREN
1. Auftragen:
• Molybdändisulfidöl
(auf Ventilschaft und Dichtring)
2. Montieren:
• Ventil "1"
• Federsitz "2"
• Ventilschaft-Dichtring "3"
• Ventilfeder "4"
• Federteller "5"
(am Zylinderkopf)
• Darauf achten, dass die Ventile in
ihre ursprüngliche Lage eingebaut
werden; dabei folgende Farbcodi-
erung beachten.
Einlass (Mitte) "a": Himmelblau
Einlass (rechts/links) "b": keine Far-
be
Auslass "c": Lila
• Beim Einbau der Ventilfedern muss
die größere Steigung "d" nach oben
gerichtet sein.
Lange der ungespannten
Ventilfeder:
Einlass:
39.76 mm (1.57 in)
: 38.76
mm (1.53 in)
Auslass:
37.78 mm (1.49 in)
: 36.78
mm (1.45 in)
Federkraft der gespannt-
en Ventilfeder:
Einlass:
99–114 N bei 28.98
mm (9.9–11.4 kg bei
28.98 mm,
22.27–25.57 lb bei
1.14 in)
Auslass:
126-145 N bei 28.30
mm (12.6-14.5 kg bei
28.30 mm,
28.44–31.97 lb bei
1.11 in)
Max. Federneigung:
Einlass:
2.5°/1.7 mm (0.067 in)
Auslass:
2.5°/1.6 mm (0.063 in)

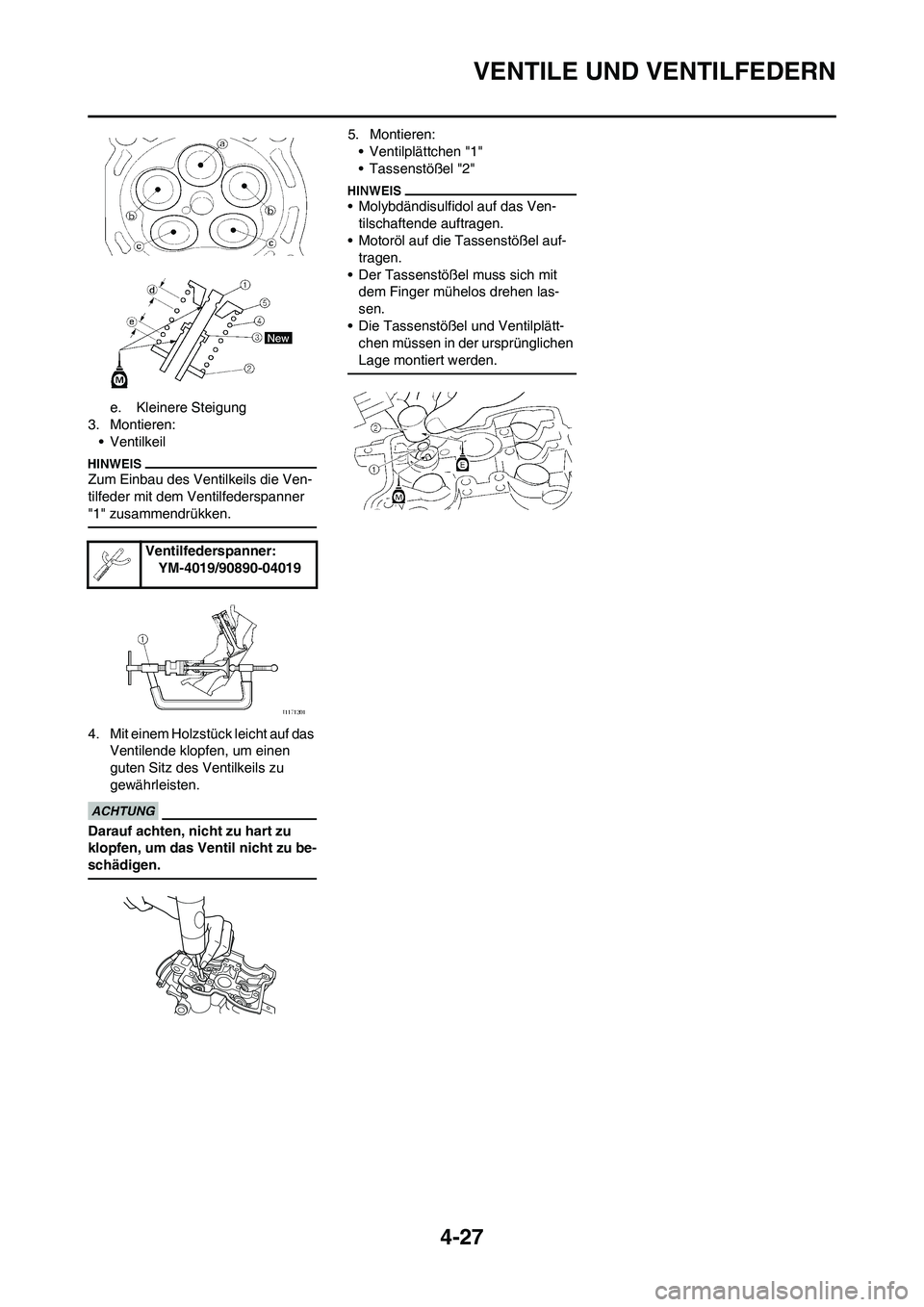

4-27
VENTILE UND VENTILFEDERN
e. Kleinere Steigung
3. Montieren:
• Ventilkeil
Zum Einbau des Ventilkeils die Ven-
tilfeder mit dem Ventilfederspanner
"1" zusammendrükken.
4. Mit einem Holzstück leicht auf das
Ventilende klopfen, um einen
guten Sitz des Ventilkeils zu
gewährleisten.
Darauf achten, nicht zu hart zu
klopfen, um das Ventil nicht zu be-
schädigen.
5. Montieren:
• Ventilplättchen "1"
• Tassenstößel "2"
• Molybdändisulfidol auf das Ven-
tilschaftende auftragen.
• Motoröl auf die Tassenstößel auf-
tragen.
• Der Tassenstößel muss sich mit
dem Finger mühelos drehen las-
sen.
• Die Tassenstößel und Ventilplätt-
chen müssen in der ursprünglichen
Lage montiert werden.
Ventilfederspanner:
YM-4019/90890-04019

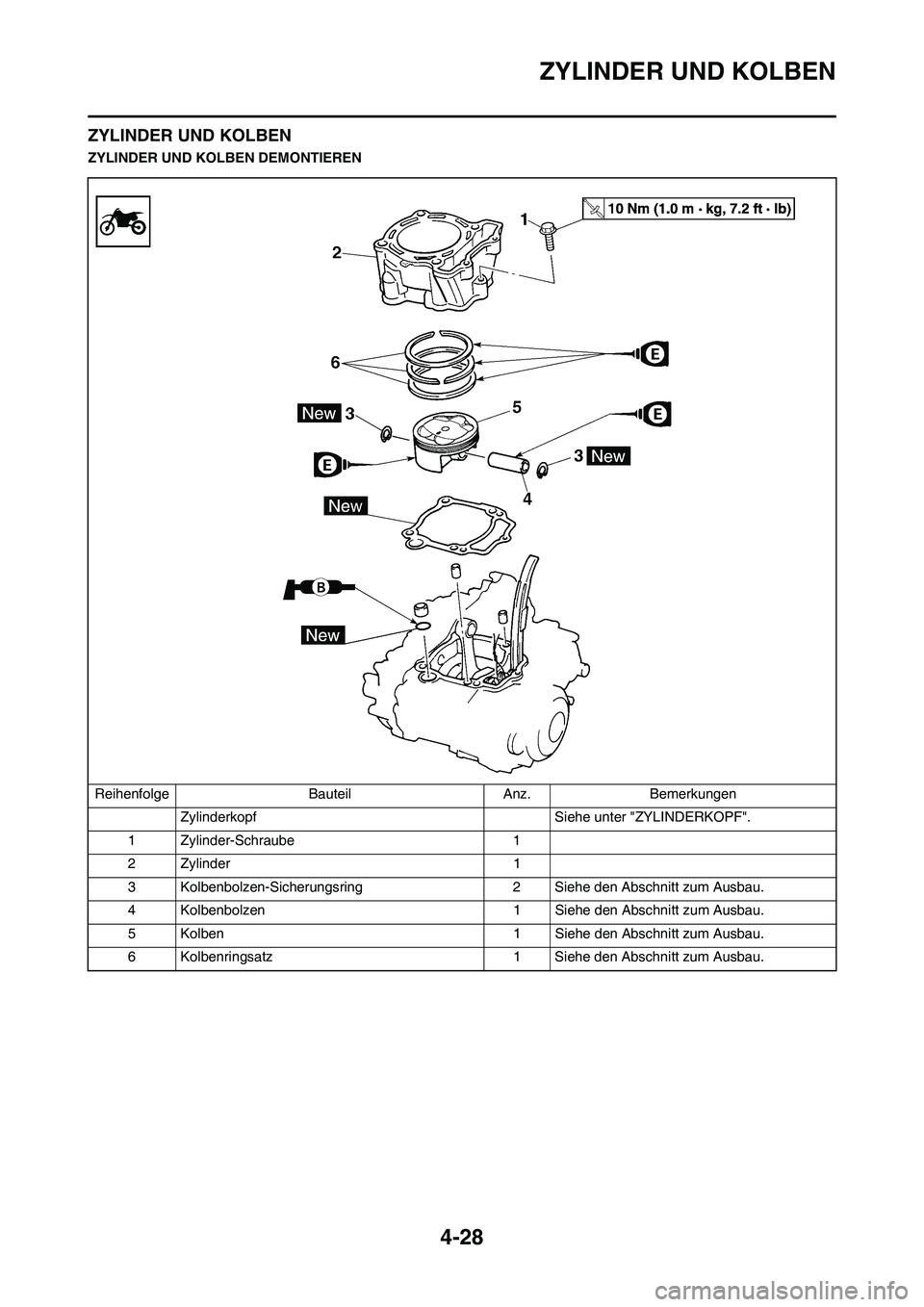

4-28
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Zylinderkopf Siehe unter "ZYLINDERKOPF".
1 Zylinder-Schraube 1
2 Zylinder 1
3 Kolbenbolzen-Sicherungsring 2 Siehe den Abschnitt zum Ausbau.
4 Kolbenbolzen 1 Siehe den Abschnitt zum Ausbau.
5 Kolben 1 Siehe den Abschnitt zum Ausbau.
6 Kolbenringsatz 1 Siehe den Abschnitt zum Ausbau.

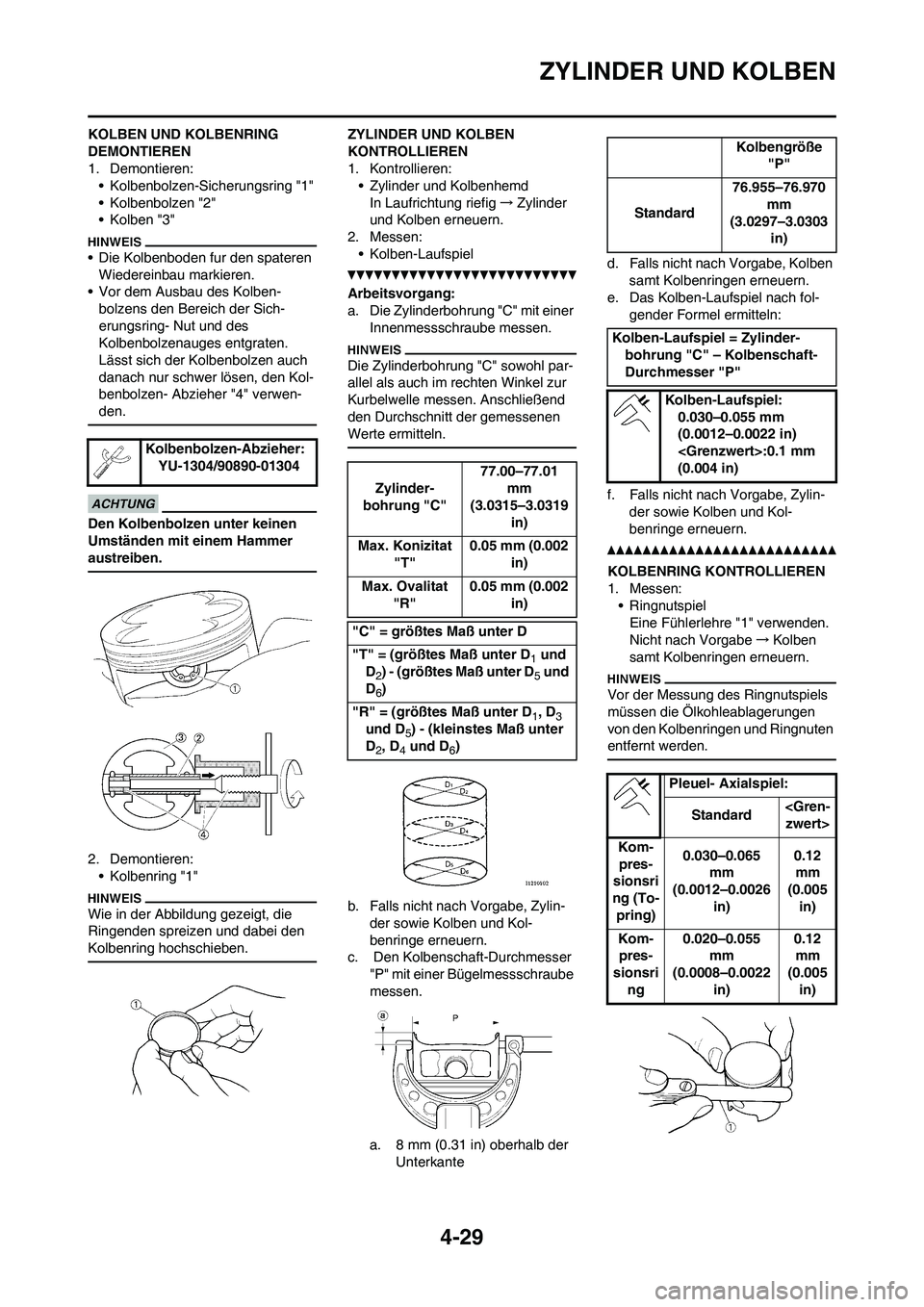

4-29
ZYLINDER UND KOLBEN
KOLBEN UND KOLBENRING
DEMONTIEREN
1. Demontieren:
• Kolbenbolzen-Sicherungsring "1"
• Kolbenbolzen "2"
• Kolben "3"
• Die Kolbenboden fur den spateren
Wiedereinbau markieren.
• Vor dem Ausbau des Kolben-
bolzens den Bereich der Sich-
erungsring- Nut und des
Kolbenbolzenauges entgraten.
Lässt sich der Kolbenbolzen auch
danach nur schwer lösen, den Kol-
benbolzen- Abzieher "4" verwen-
den.
Den Kolbenbolzen unter keinen
Umständen mit einem Hammer
austreiben.
2. Demontieren:
• Kolbenring "1"
Wie in der Abbildung gezeigt, die
Ringenden spreizen und dabei den
Kolbenring hochschieben.
ZYLINDER UND KOLBEN
KONTROLLIEREN
1. Kontrollieren:
• Zylinder und Kolbenhemd
In Laufrichtung riefig→Zylinder
und Kolben erneuern.
2. Messen:
• Kolben-Laufspiel
Arbeitsvorgang:
a. Die Zylinderbohrung "C" mit einer
Innenmessschraube messen.
Die Zylinderbohrung "C" sowohl par-
allel als auch im rechten Winkel zur
Kurbelwelle messen. Anschließend
den Durchschnitt der gemessenen
Werte ermitteln.
b. Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kol-
benringe erneuern.
c. Den Kolbenschaft-Durchmesser
"P" mit einer Bügelmessschraube
messen.
a. 8 mm (0.31 in) oberhalb der
Unterkanted. Falls nicht nach Vorgabe, Kolben
samt Kolbenringen erneuern.
e. Das Kolben-Laufspiel nach fol-
gender Formel ermitteln:
f. Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kol-
benringe erneuern.
KOLBENRING KONTROLLIEREN
1. Messen:
• Ringnutspiel
Eine Fühlerlehre "1" verwenden.
Nicht nach Vorgabe→Kolben
samt Kolbenringen erneuern.
Vor der Messung des Ringnutspiels
müssen die Ölkohleablagerungen
von den Kolbenringen und Ringnuten
entfernt werden.
Kolbenbolzen-Abzieher:
YU-1304/90890-01304
Zylinder-
bohrung "C"77.00–77.01
mm
(3.0315–3.0319
in)
Max. Konizitat
"T"0.05 mm (0.002
in)
Max. Ovalitat
"R"0.05 mm (0.002
in)
"C" = größtes Maß unter D
"T" = (größtes Maß unter D
1 und
D
2) - (größtes Maß unter D5 und
D
6)
"R" = (größtes Maß unter D
1, D3
und D
5) - (kleinstes Maß unter
D
2, D4 und D6)
Kolbengröße
"P"
Standard76.955–76.970
mm
(3.0297–3.0303
in)
Kolben-Laufspiel = Zylinder-
bohrung "C" – Kolbenschaft-
Durchmesser "P"
Kolben-Laufspiel:
0.030–0.055 mm
(0.0012–0.0022 in)
:0.1 mm
(0.004 in)
Pleuel- Axialspiel:
Standard zwert>
Kom-
pres-
sionsri
ng (To-
pring)0.030–0.065
mm
(0.0012–0.0026
in)0.12
mm
(0.005
in)
Kom-
pres-
sionsri
ng0.020–0.055
mm
(0.0008–0.0022
in)0.12
mm
(0.005
in)

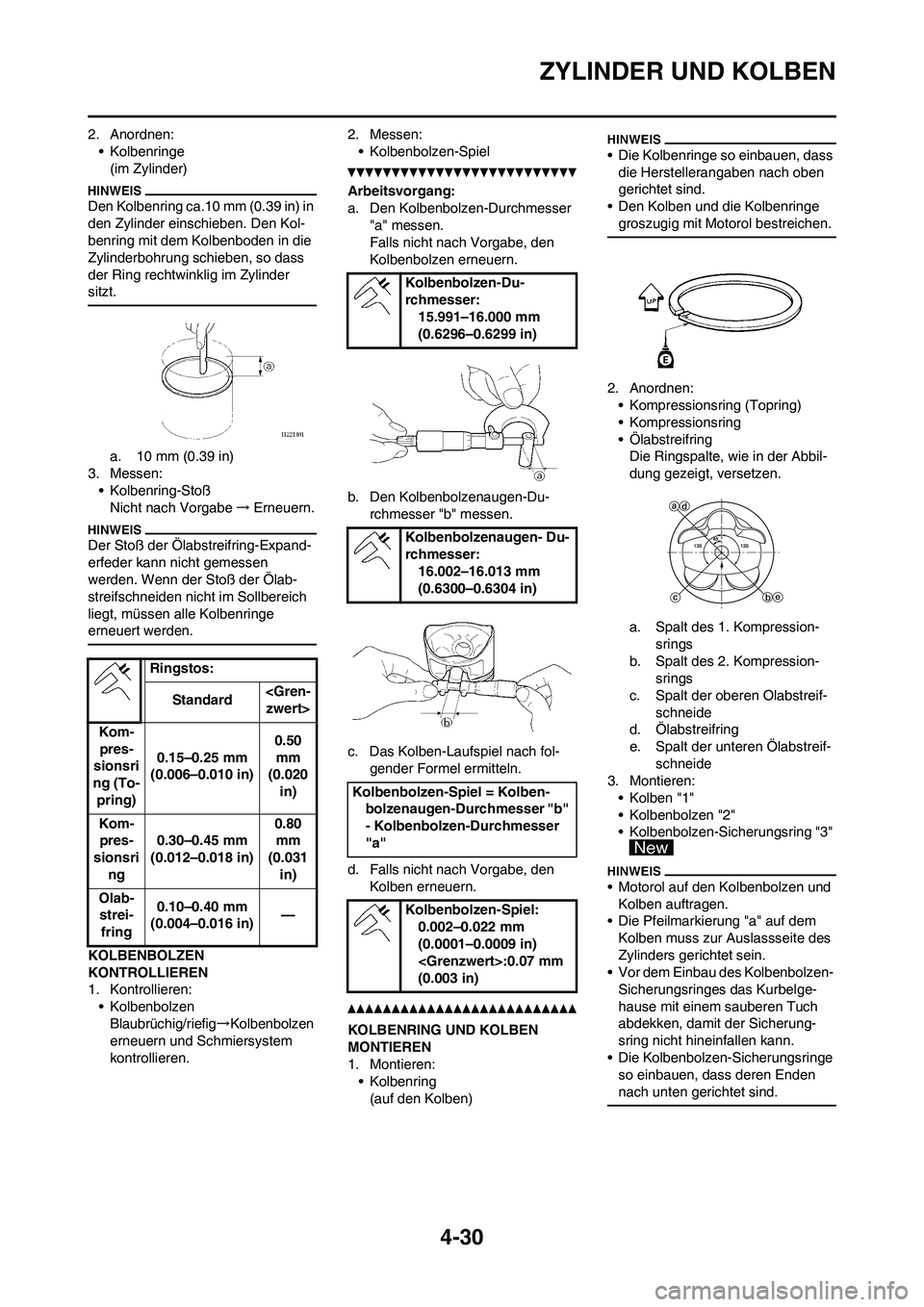

4-30
ZYLINDER UND KOLBEN
2. Anordnen:
• Kolbenringe
(im Zylinder)
Den Kolbenring ca.10 mm (0.39 in) in
den Zylinder einschieben. Den Kol-
benring mit dem Kolbenboden in die
Zylinderbohrung schieben, so dass
der Ring rechtwinklig im Zylinder
sitzt.
a. 10 mm (0.39 in)
3. Messen:
• Kolbenring-Stoß
Nicht nach Vorgabe→Erneuern.
Der Stoß der Ölabstreifring-Expand-
erfeder kann nicht gemessen
werden. Wenn der Stoß der Ölab-
streifschneiden nicht im Sollbereich
liegt, müssen alle Kolbenringe
erneuert werden.
KOLBENBOLZEN
KONTROLLIEREN
1. Kontrollieren:
• Kolbenbolzen
Blaubrüchig/riefig→Kolbenbolzen
erneuern und Schmiersystem
kontrollieren.2. Messen:
• Kolbenbolzen-Spiel
Arbeitsvorgang:
a. Den Kolbenbolzen-Durchmesser
"a" messen.
Falls nicht nach Vorgabe, den
Kolbenbolzen erneuern.
b. Den Kolbenbolzenaugen-Du-
rchmesser "b" messen.
c. Das Kolben-Laufspiel nach fol-
gender Formel ermitteln.
d. Falls nicht nach Vorgabe, den
Kolben erneuern.
KOLBENRING UND KOLBEN
MONTIEREN
1. Montieren:
• Kolbenring
(auf den Kolben)
• Die Kolbenringe so einbauen, dass
die Herstellerangaben nach oben
gerichtet sind.
• Den Kolben und die Kolbenringe
groszugig mit Motorol bestreichen.
2. Anordnen:
• Kompressionsring (Topring)
• Kompressionsring
• Ölabstreifring
Die Ringspalte, wie in der Abbil-
dung gezeigt, versetzen.
a. Spalt des 1. Kompression-
srings
b. Spalt des 2. Kompression-
srings
c. Spalt der oberen Olabstreif-
schneide
d. Ölabstreifring
e. Spalt der unteren Ölabstreif-
schneide
3. Montieren:
• Kolben "1"
• Kolbenbolzen "2"
• Kolbenbolzen-Sicherungsring "3"
• Motorol auf den Kolbenbolzen und
Kolben auftragen.
• Die Pfeilmarkierung "a" auf dem
Kolben muss zur Auslassseite des
Zylinders gerichtet sein.
• Vor dem Einbau des Kolbenbolzen-
Sicherungsringes das Kurbelge-
hause mit einem sauberen Tuch
abdekken, damit der Sicherung-
sring nicht hineinfallen kann.
• Die Kolbenbolzen-Sicherungsringe
so einbauen, dass deren Enden
nach unten gerichtet sind.
Ringstos:
Standard zwert>
Kom-
pres-
sionsri
ng (To-
pring)0.15–0.25 mm
(0.006–0.010 in)0.50
mm
(0.020
in)
Kom-
pres-
sionsri
ng0.30–0.45 mm
(0.012–0.018 in)0.80
mm
(0.031
in)
Olab-
strei-
fring0.10–0.40 mm
(0.004–0.016 in)—
Kolbenbolzen-Du-
rchmesser:
15.991–16.000 mm
(0.6296–0.6299 in)
Kolbenbolzenaugen- Du-
rchmesser:
16.002–16.013 mm
(0.6300–0.6304 in)
Kolbenbolzen-Spiel = Kolben-
bolzenaugen-Durchmesser "b"
- Kolbenbolzen-Durchmesser
"a"
Kolbenbolzen-Spiel:
0.002–0.022 mm
(0.0001–0.0009 in)
:0.07 mm
(0.003 in)

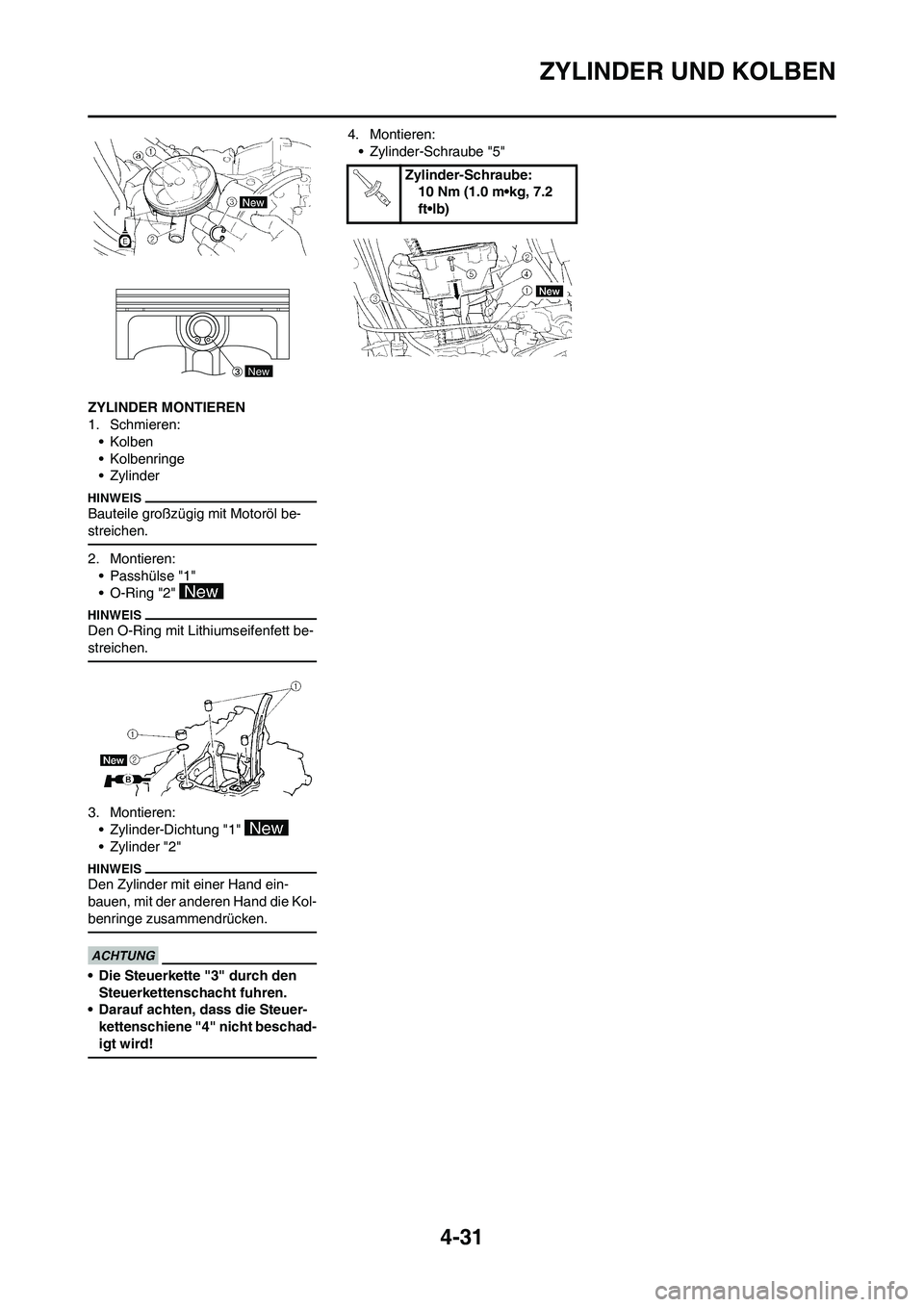

4-31
ZYLINDER UND KOLBEN
ZYLINDER MONTIEREN
1. Schmieren:
•Kolben
• Kolbenringe
• Zylinder
Bauteile großzügig mit Motoröl be-
streichen.
2. Montieren:
• Passhülse "1"
• O-Ring "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.
3. Montieren:
• Zylinder-Dichtung "1"
• Zylinder "2"
Den Zylinder mit einer Hand ein-
bauen, mit der anderen Hand die Kol-
benringe zusammendrücken.
• Die Steuerkette "3" durch den
Steuerkettenschacht fuhren.
• Darauf achten, dass die Steuer-
kettenschiene "4" nicht beschad-
igt wird!
4. Montieren:
• Zylinder-Schraube "5"
New
Zylinder-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

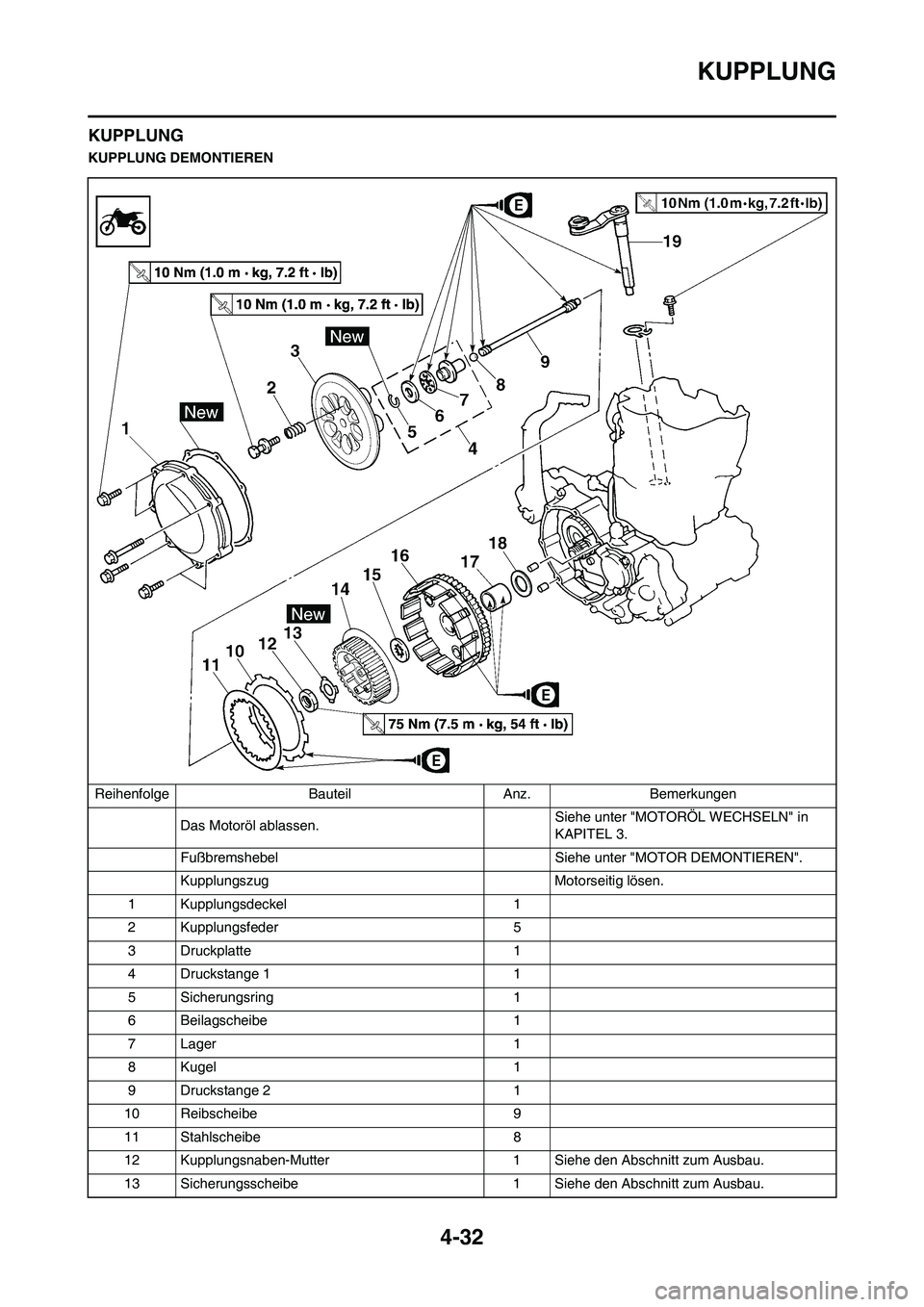

4-32
KUPPLUNG
KUPPLUNG
KUPPLUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungszug Motorseitig lösen.
1 Kupplungsdeckel 1
2 Kupplungsfeder 5
3 Druckplatte 1
4 Druckstange 1 1
5 Sicherungsring 1
6 Beilagscheibe 1
7 Lager 1
8 Kugel 1
9 Druckstange 2 1
10 Reibscheibe 9
11 Stahlscheibe 8
12 Kupplungsnaben-Mutter 1 Siehe den Abschnitt zum Ausbau.
13 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.

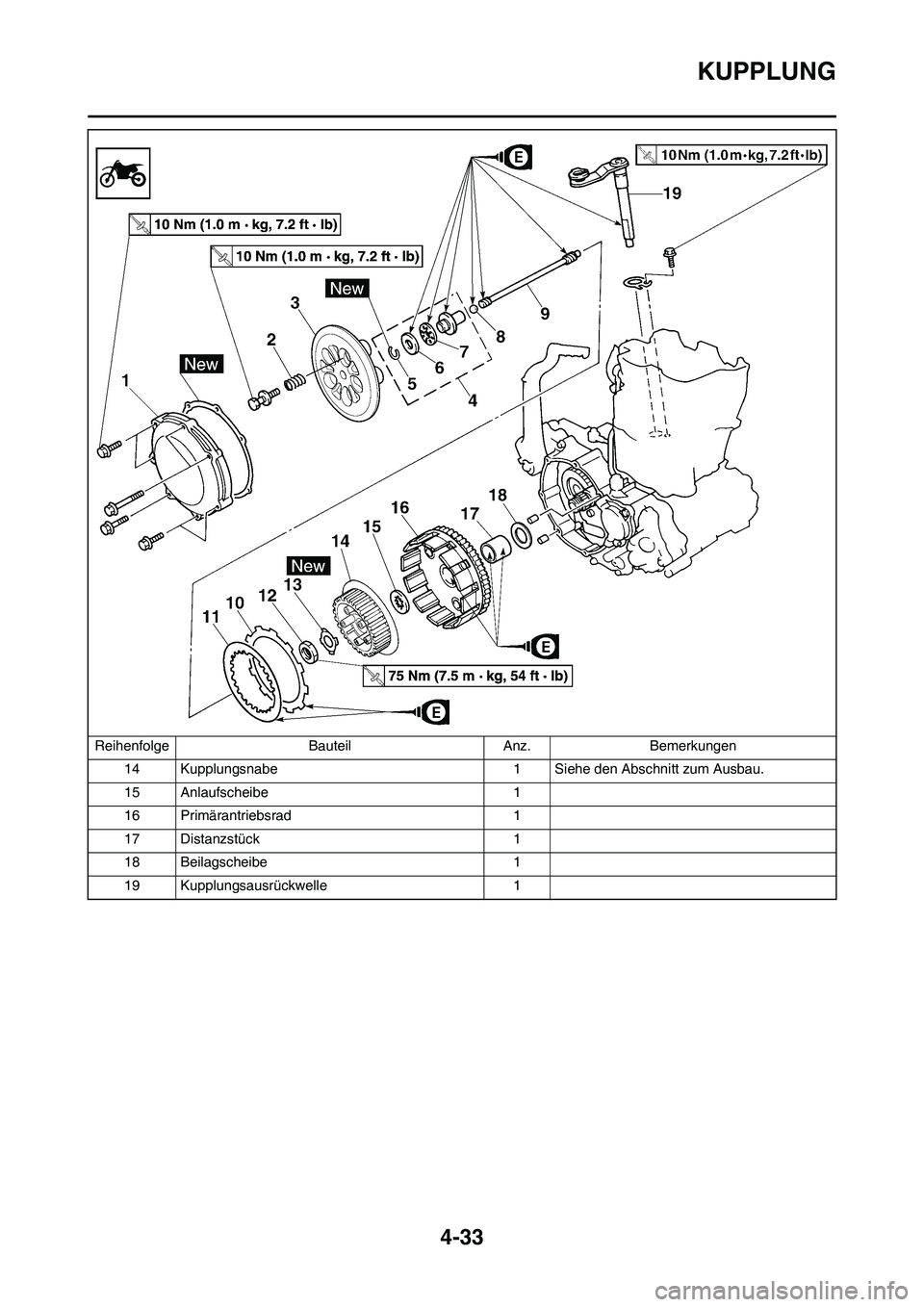

4-33
KUPPLUNG
14 Kupplungsnabe 1 Siehe den Abschnitt zum Ausbau.
15 Anlaufscheibe 1
16 Primärantriebsrad 1
17 Distanzstück 1
18 Beilagscheibe 1
19 Kupplungsausrückwelle 1 Reihenfolge Bauteil Anz. Bemerkungen

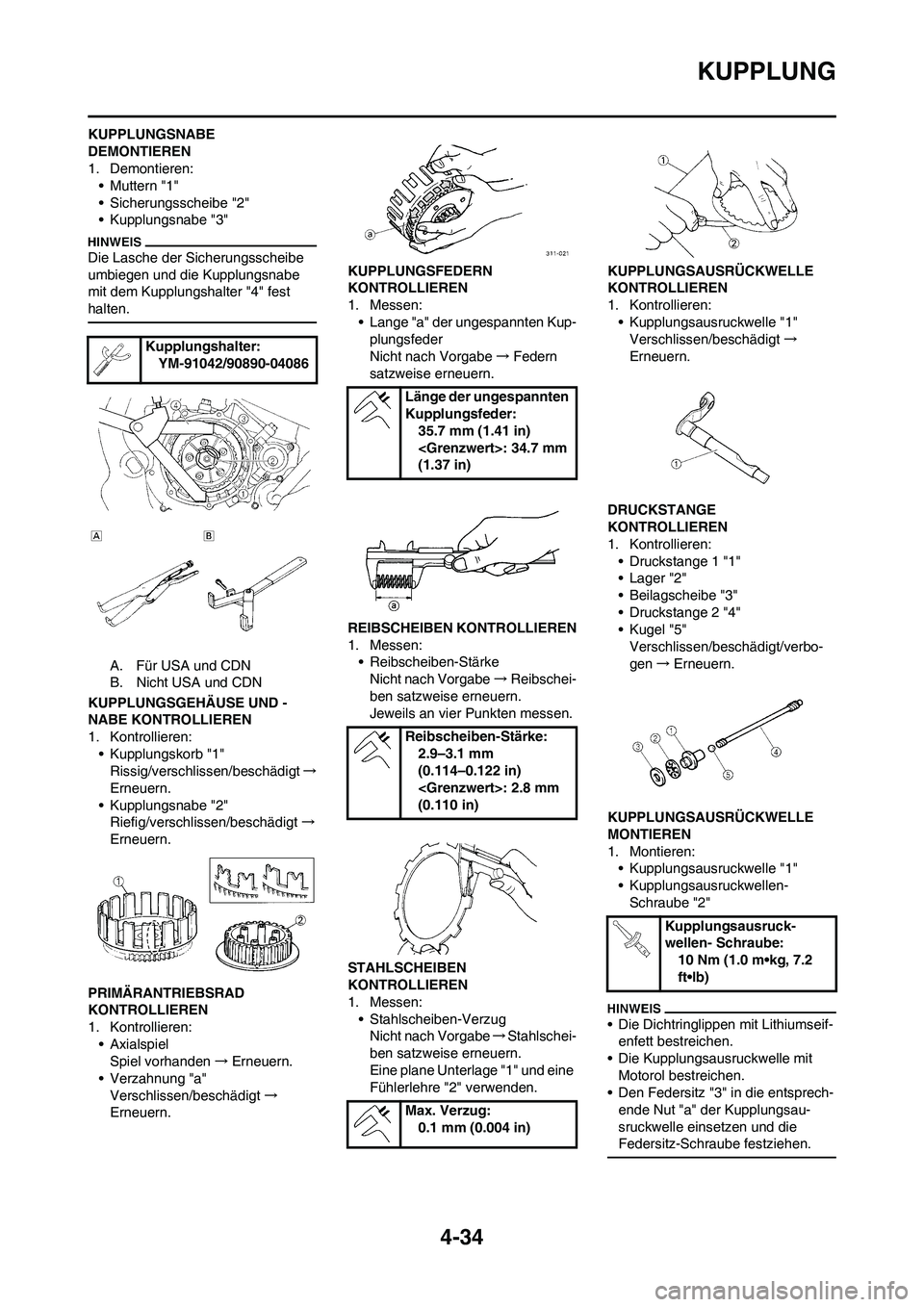

4-34
KUPPLUNG
KUPPLUNGSNABE
DEMONTIEREN
1. Demontieren:
• Muttern "1"
• Sicherungsscheibe "2"
• Kupplungsnabe "3"
Die Lasche der Sicherungsscheibe
umbiegen und die Kupplungsnabe
mit dem Kupplungshalter "4" fest
halten.
A. Für USA und CDN
B. Nicht USA und CDN
KUPPLUNGSGEHÄUSE UND -
NABE KONTROLLIEREN
1. Kontrollieren:
• Kupplungskorb "1"
Rissig/verschlissen/beschädigt→
Erneuern.
• Kupplungsnabe "2"
Riefig/verschlissen/beschädigt→
Erneuern.
PRIMÄRANTRIEBSRAD
KONTROLLIEREN
1. Kontrollieren:
• Axialspiel
Spiel vorhanden→Erneuern.
• Verzahnung "a"
Verschlissen/beschädigt→
Erneuern.KUPPLUNGSFEDERN
KONTROLLIEREN
1. Messen:
• Lange "a" der ungespannten Kup-
plungsfeder
Nicht nach Vorgabe→Federn
satzweise erneuern.
REIBSCHEIBEN KONTROLLIEREN
1. Messen:
• Reibscheiben-Stärke
Nicht nach Vorgabe→Reibschei-
ben satzweise erneuern.
Jeweils an vier Punkten messen.
STAHLSCHEIBEN
KONTROLLIEREN
1. Messen:
• Stahlscheiben-Verzug
Nicht nach Vorgabe→Stahlschei-
ben satzweise erneuern.
Eine plane Unterlage "1" und eine
Fühlerlehre "2" verwenden.KUPPLUNGSAUSRÜCKWELLE
KONTROLLIEREN
1. Kontrollieren:
• Kupplungsausruckwelle "1"
Verschlissen/beschädigt→
Erneuern.
DRUCKSTANGE
KONTROLLIEREN
1. Kontrollieren:
• Druckstange 1 "1"
• Lager "2"
• Beilagscheibe "3"
• Druckstange 2 "4"
• Kugel "5"
Verschlissen/beschädigt/verbo-
gen→Erneuern.
KUPPLUNGSAUSRÜCKWELLE
MONTIEREN
1. Montieren:
• Kupplungsausruckwelle "1"
• Kupplungsausruckwellen-
Schraube "2"
• Die Dichtringlippen mit Lithiumseif-
enfett bestreichen.
• Die Kupplungsausruckwelle mit
Motorol bestreichen.
• Den Federsitz "3" in die entsprech-
ende Nut "a" der Kupplungsau-
sruckwelle einsetzen und die
Federsitz-Schraube festziehen.
Kupplungshalter:
YM-91042/90890-04086
Länge der ungespannten
Kupplungsfeder:
35.7 mm (1.41 in)
: 34.7 mm
(1.37 in)
Reibscheiben-Stärke:
2.9–3.1 mm
(0.114–0.122 in)
: 2.8 mm
(0.110 in)
Max. Verzug:
0.1 mm (0.004 in)
Kupplungsausruck-
wellen- Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-35

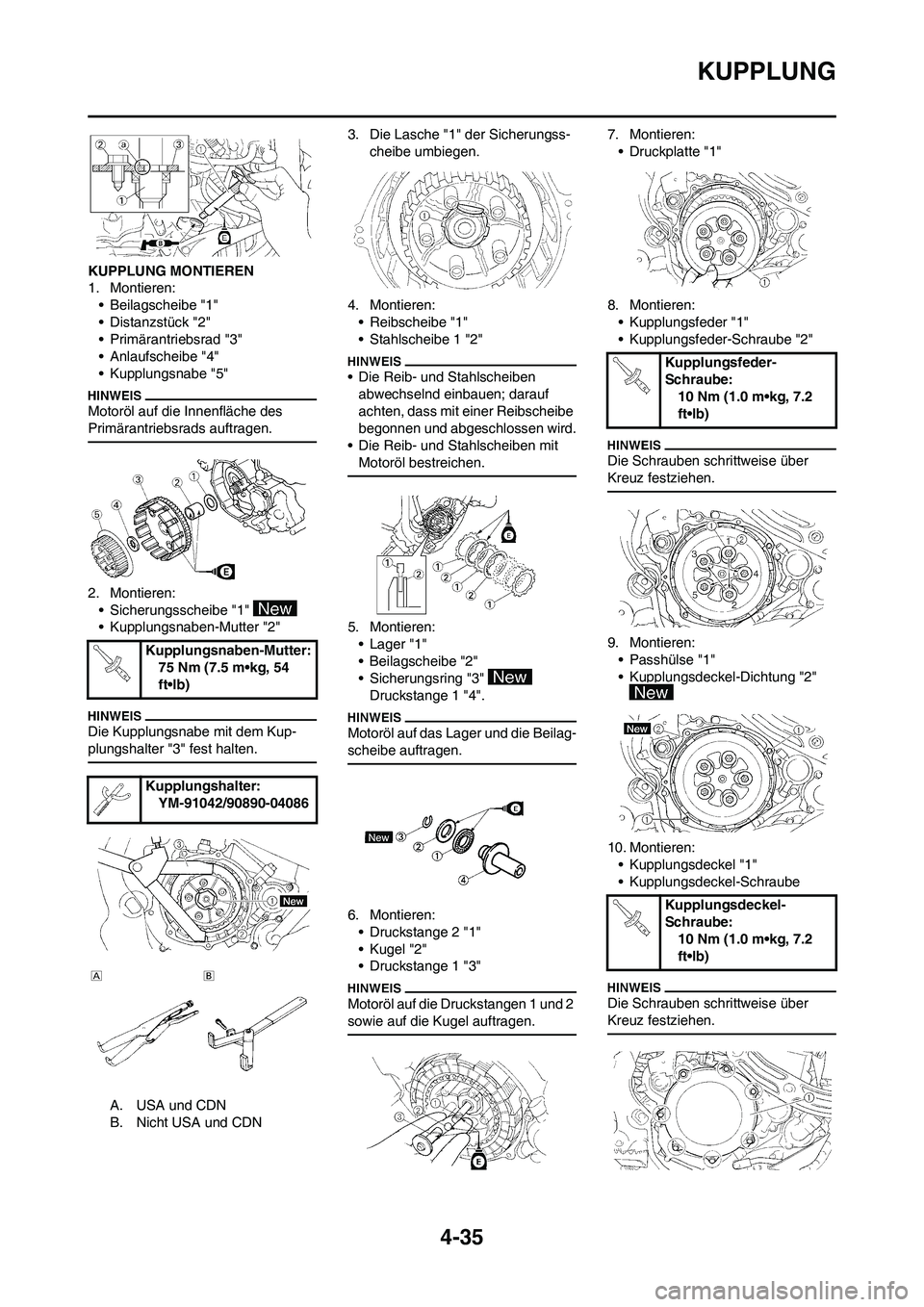

KUPPLUNG
KUPPLUNG MONTIEREN
1. Montieren:
• Beilagscheibe "1"
• Distanzstück "2"
• Primärantriebsrad "3"
• Anlaufscheibe "4"
• Kupplungsnabe "5"
Motoröl auf die Innenfläche des
Primärantriebsrads auftragen.
2. Montieren:
• Sicherungsscheibe "1"
• Kupplungsnaben-Mutter "2"
Die Kupplungsnabe mit dem Kup-
plungshalter "3" fest halten.
A. USA und CDN
B. Nicht USA und CDN3. Die Lasche "1" der Sicherungss-
cheibe umbiegen.
4. Montieren:
• Reibscheibe "1"
• Stahlscheibe 1 "2"
• Die Reib- und Stahlscheiben
abwechselnd einbauen; darauf
achten, dass mit einer Reibscheibe
begonnen und abgeschlossen wird.
• Die Reib- und Stahlscheiben mit
Motoröl bestreichen.
5. Montieren:
• Lager "1"
• Beilagscheibe "2"
• Sicherungsring "3"
Druckstange 1 "4".
Motoröl auf das Lager und die Beilag-
scheibe auftragen.
6. Montieren:
• Druckstange 2 "1"
• Kugel "2"
• Druckstange 1 "3"
Motoröl auf die Druckstangen 1 und 2
sowie auf die Kugel auftragen.
7. Montieren:
• Druckplatte "1"
8. Montieren:
• Kupplungsfeder "1"
• Kupplungsfeder-Schraube "2"
Die Schrauben schrittweise über
Kreuz festziehen.
9. Montieren:
• Passhülse "1"
• Kupplungsdeckel-Dichtung "2"
10. Montieren:
• Kupplungsdeckel "1"
• Kupplungsdeckel-Schraube
Die Schrauben schrittweise über
Kreuz festziehen.
Kupplungsnaben-Mutter:
75 Nm (7.5 m•kg, 54
ft•lb)
Kupplungshalter:
YM-91042/90890-04086
Kupplungsfeder-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kupplungsdeckel-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
