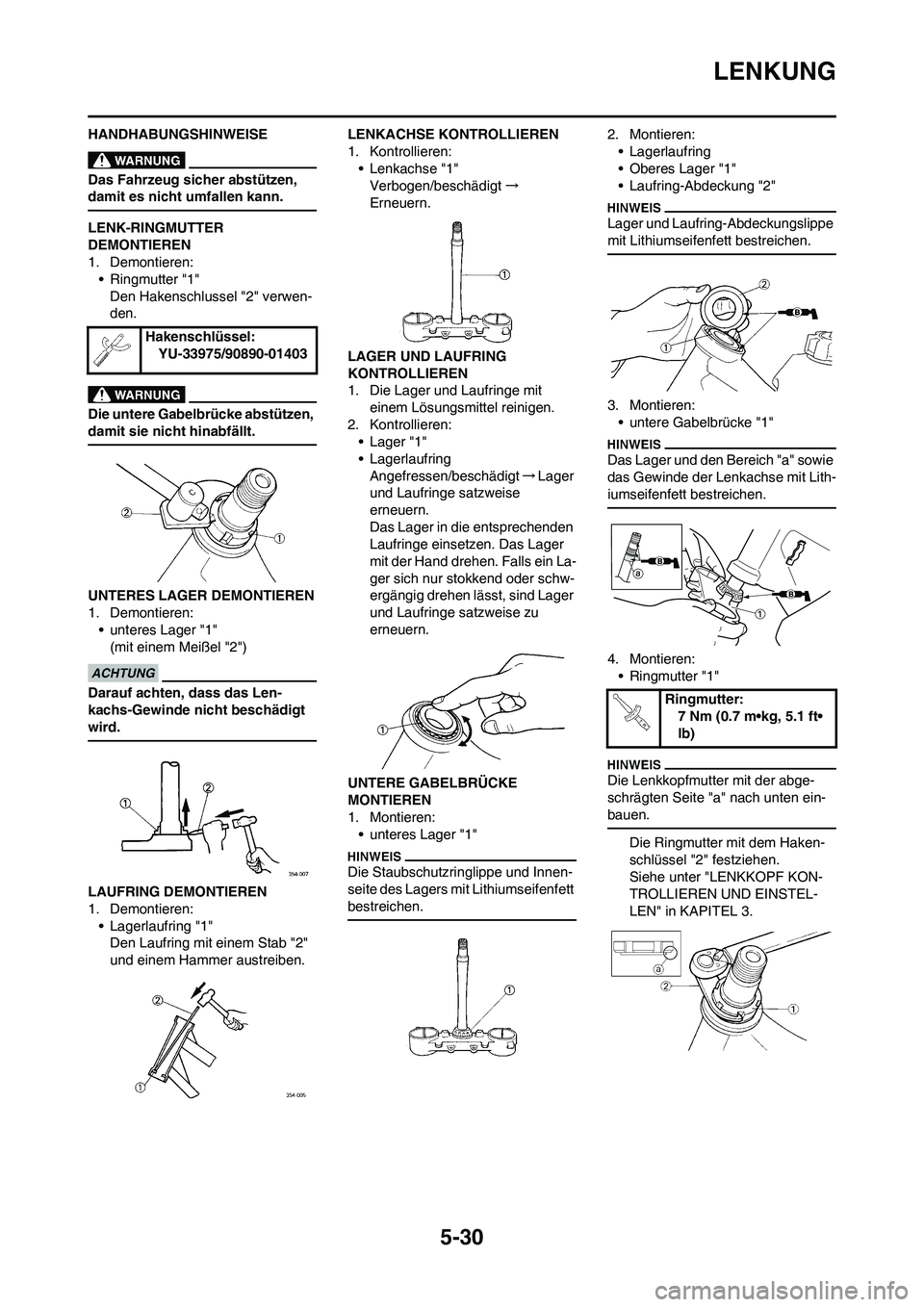

5-30
LENKUNG
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
LENK-RINGMUTTER
DEMONTIEREN
1. Demontieren:
• Ringmutter "1"
Den Hakenschlussel "2" verwen-
den.
Die untere Gabelbrücke abstützen,
damit sie nicht hinabfällt.
UNTERES LAGER DEMONTIEREN
1. Demontieren:
• unteres Lager "1"
(mit einem Meißel "2")
Darauf achten, dass das Len-
kachs-Gewinde nicht beschädigt
wird.
LAUFRING DEMONTIEREN
1. Demontieren:
• Lagerlaufring "1"
Den Laufring mit einem Stab "2"
und einem Hammer austreiben.LENKACHSE KONTROLLIEREN
1. Kontrollieren:
• Lenkachse "1"
Verbogen/beschädigt→
Erneuern.
LAGER UND LAUFRING
KONTROLLIEREN
1. Die Lager und Laufringe mit
einem Lösungsmittel reinigen.
2. Kontrollieren:
• Lager "1"
• Lagerlaufring
Angefressen/beschädigt→Lager
und Laufringe satzweise
erneuern.
Das Lager in die entsprechenden
Laufringe einsetzen. Das Lager
mit der Hand drehen. Falls ein La-
ger sich nur stokkend oder schw-
ergängig drehen lässt, sind Lager
und Laufringe satzweise zu
erneuern.
UNTERE GABELBRÃœCKE
MONTIEREN
1. Montieren:
• unteres Lager "1"
Die Staubschutzringlippe und Innen-
seite des Lagers mit Lithiumseifenfett
bestreichen.
2. Montieren:
• Lagerlaufring
• Oberes Lager "1"
• Laufring-Abdeckung "2"
Lager und Laufring-Abdeckungslippe
mit Lithiumseifenfett bestreichen.
3. Montieren:
• untere Gabelbrücke "1"
Das Lager und den Bereich "a" sowie
das Gewinde der Lenkachse mit Lith-
iumseifenfett bestreichen.
4. Montieren:
• Ringmutter "1"
Die Lenkkopfmutter mit der abge-
schrägten Seite "a" nach unten ein-
bauen.
Die Ringmutter mit dem Haken-
schlüssel "2" festziehen.
Siehe unter "LENKKOPF KON-
TROLLIEREN UND EINSTEL-
LEN" in KAPITEL 3. Hakenschlüssel:
YU-33975/90890-01403
Ringmutter:
7 Nm (0.7 m•kg, 5.1 ft•
lb)

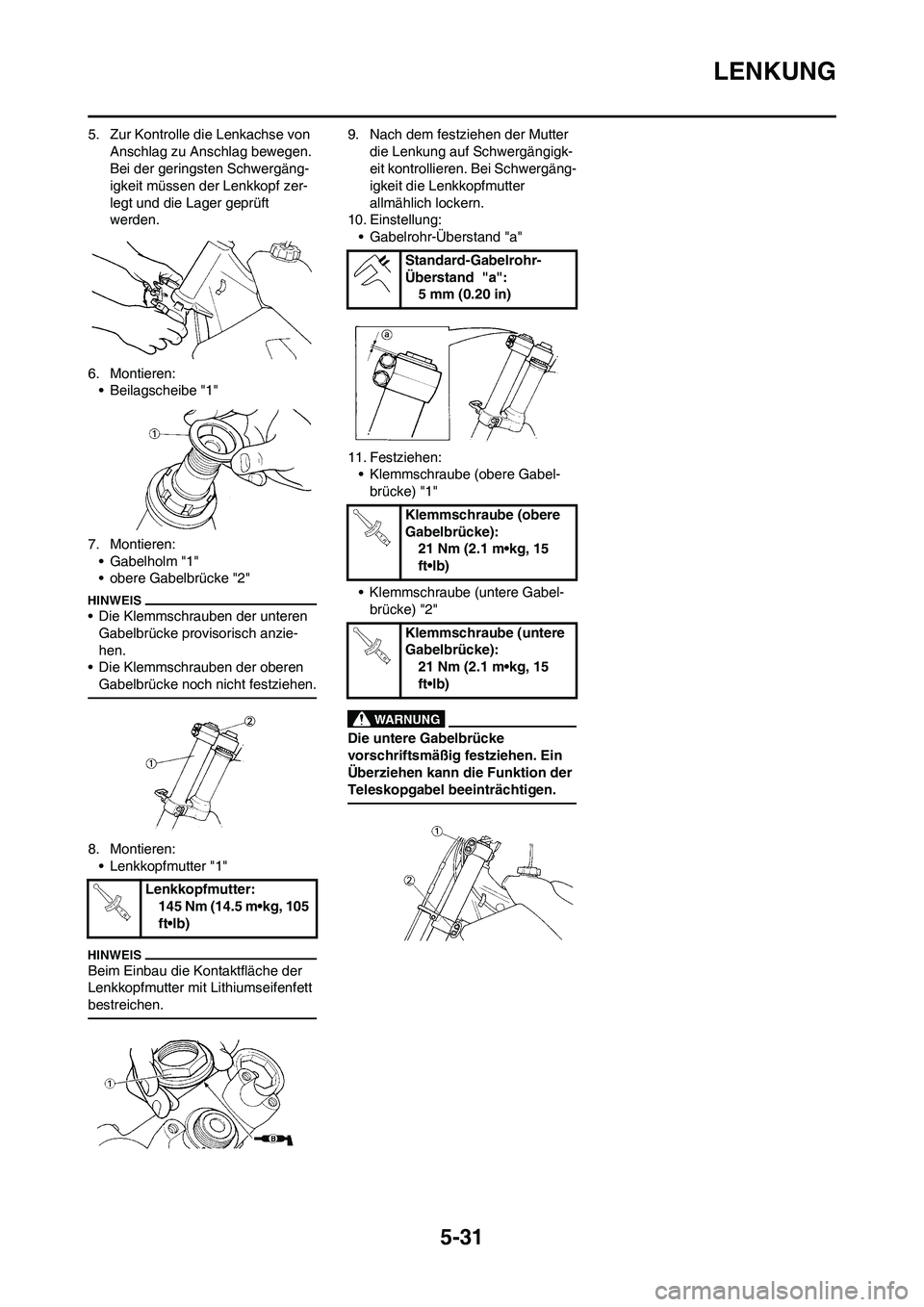

5-31
LENKUNG
5. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergäng-
igkeit müssen der Lenkkopf zer-
legt und die Lager geprüft
werden.
6. Montieren:
• Beilagscheibe "1"
7. Montieren:
• Gabelholm "1"
• obere Gabelbrücke "2"
• Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
• Die Klemmschrauben der oberen
Gabelbrücke noch nicht festziehen.
8. Montieren:
• Lenkkopfmutter "1"
Beim Einbau die Kontaktfläche der
Lenkkopfmutter mit Lithiumseifenfett
bestreichen.
9. Nach dem festziehen der Mutter
die Lenkung auf Schwergängigk-
eit kontrollieren. Bei Schwergäng-
igkeit die Lenkkopfmutter
allmählich lockern.
10. Einstellung:
• Gabelrohr-Überstand "a"
11. Festziehen:
• Klemmschraube (obere Gabel-
brücke) "1"
• Klemmschraube (untere Gabel-
brücke) "2"
Die untere Gabelbrücke
vorschriftsmäßig festziehen. Ein
Ãœberziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
Lenkkopfmutter:
145 Nm (14.5 m•kg, 105
ft•lb)
Standard-Gabelrohr-
Ãœberstand "a":
5 mm (0.20 in)
Klemmschraube (obere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Klemmschraube (untere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)

5-32

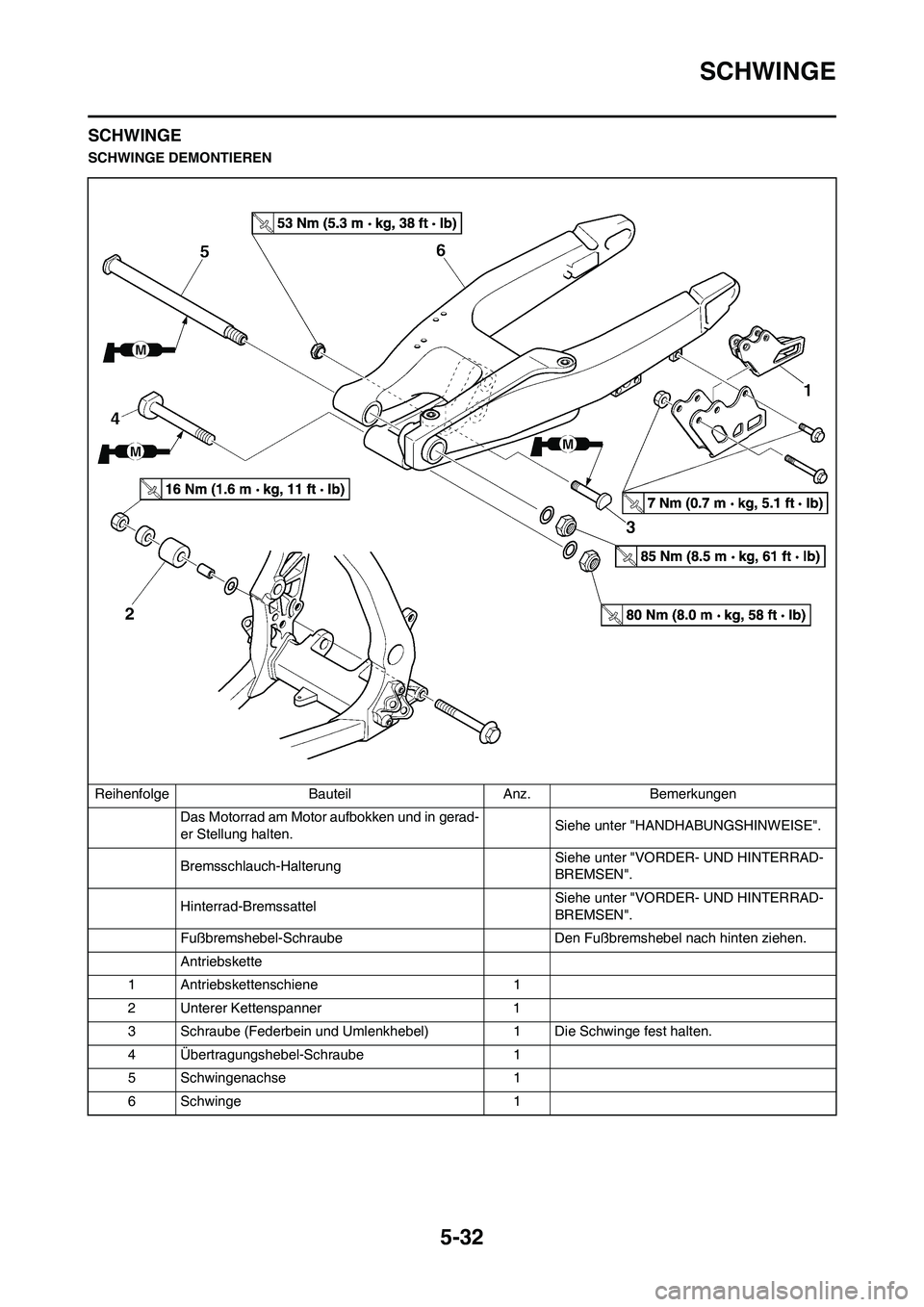

SCHWINGE
SCHWINGE
SCHWINGE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Bremsschlauch-Halterung Siehe unter "VORDER- UND HINTERRAD-
BREMSEN".
Hinterrad-BremssattelSiehe unter "VORDER- UND HINTERRAD-
BREMSEN".
Fußbremshebel-Schraube Den Fußbremshebel nach hinten ziehen.
Antriebskette
1 Antriebskettenschiene 1
2 Unterer Kettenspanner 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4 Ãœbertragungshebel-Schraube 1
5 Schwingenachse 1
6 Schwinge 1

5-33
SCHWINGE

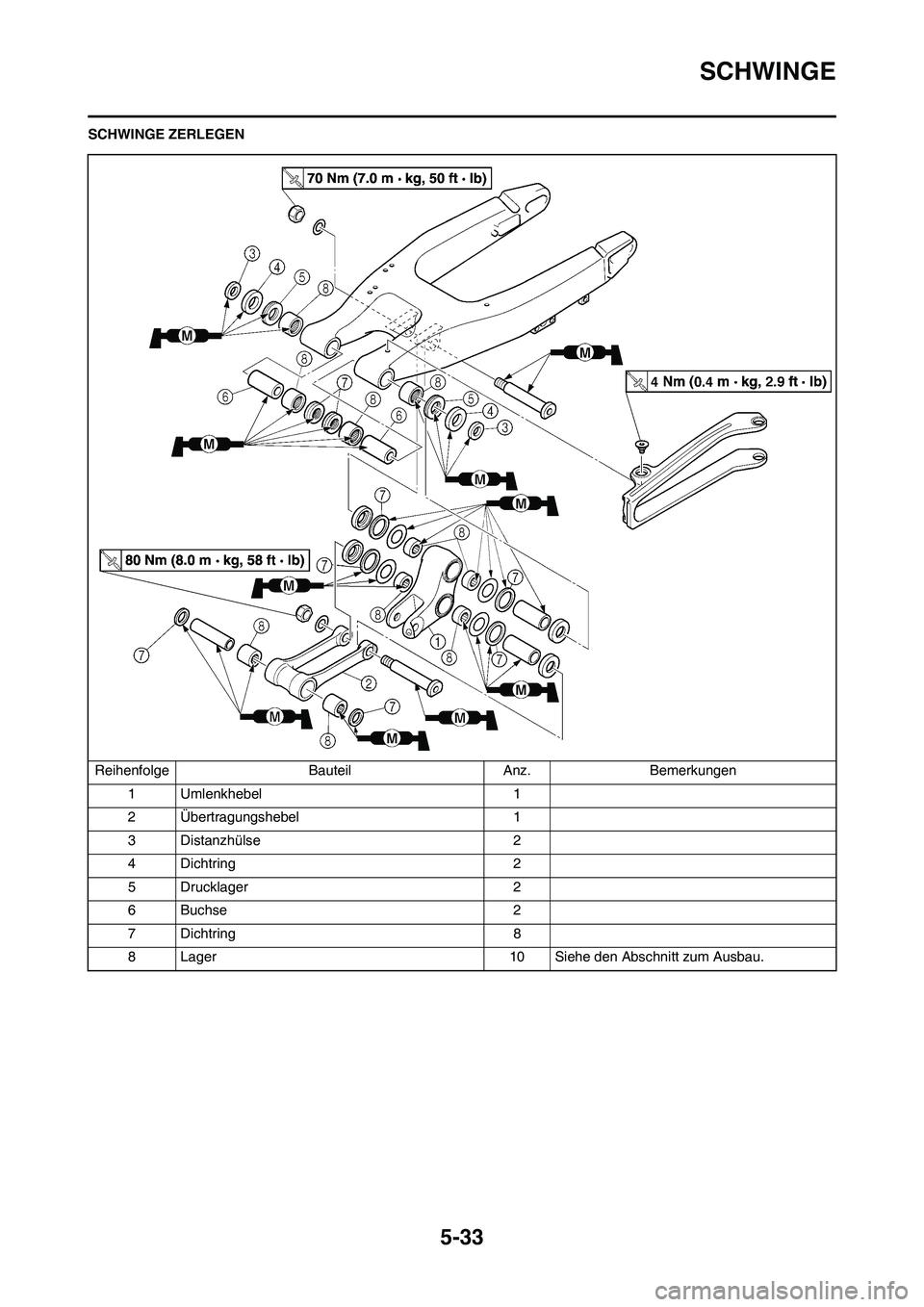

SCHWINGE ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
1 Umlenkhebel 1
2 Ãœbertragungshebel 1
3 Distanzhülse 2
4 Dichtring 2
5 Drucklager 2
6 Buchse 2
7 Dichtring 8
8 Lager 10 Siehe den Abschnitt zum Ausbau.

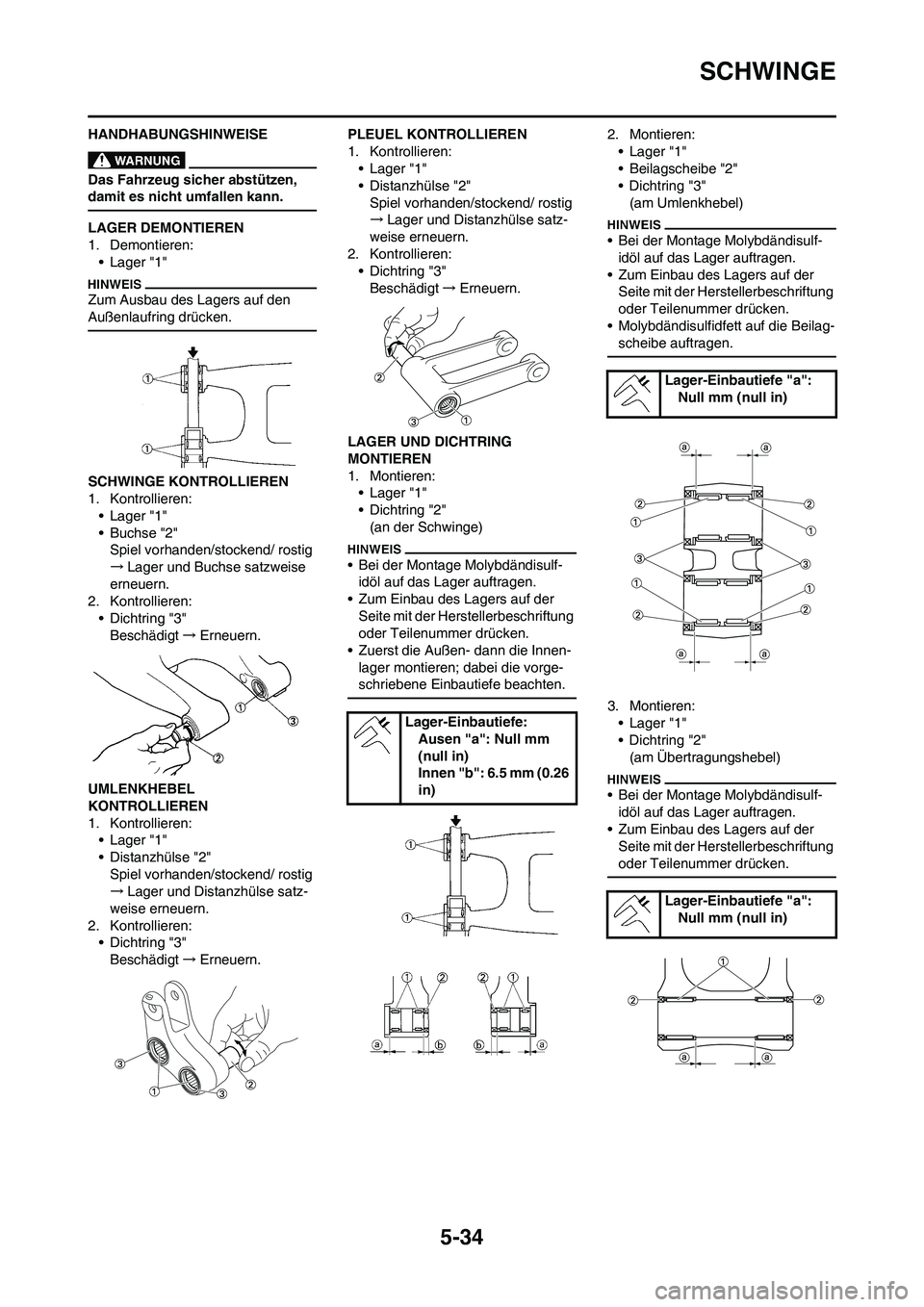

5-34
SCHWINGE
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
LAGER DEMONTIEREN
1. Demontieren:
• Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
SCHWINGE KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Buchse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Buchse satzweise
erneuern.
2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.
UMLENKHEBEL
KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Distanzhülse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Distanzhülse satz-
weise erneuern.
2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.PLEUEL KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Distanzhülse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Distanzhülse satz-
weise erneuern.
2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.
LAGER UND DICHTRING
MONTIEREN
1. Montieren:
• Lager "1"
• Dichtring "2"
(an der Schwinge)
• Bei der Montage Molybdändisulf-
idöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
• Zuerst die Außen- dann die Innen-
lager montieren; dabei die vorge-
schriebene Einbautiefe beachten.
2. Montieren:
• Lager "1"
• Beilagscheibe "2"
• Dichtring "3"
(am Umlenkhebel)
• Bei der Montage Molybdändisulf-
idöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
• Molybdändisulfidfett auf die Beilag-
scheibe auftragen.
3. Montieren:
• Lager "1"
• Dichtring "2"
(am Ãœbertragungshebel)
• Bei der Montage Molybdändisulf-
idöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
Lager-Einbautiefe:
Ausen "a": Null mm
(null in)
Innen "b": 6.5 mm (0.26
in)
Lager-Einbautiefe "a":
Null mm (null in)
Lager-Einbautiefe "a":
Null mm (null in)

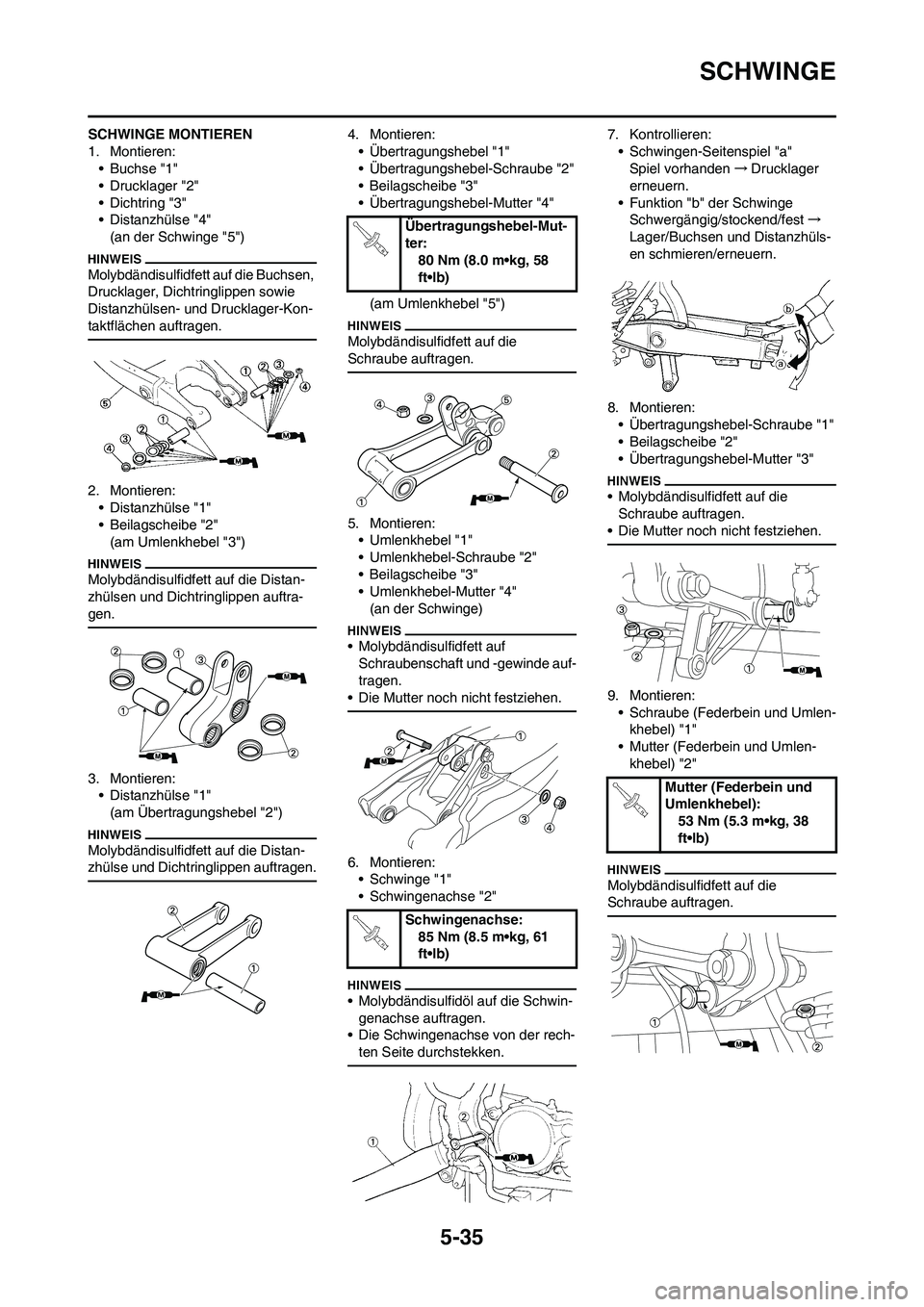

5-35
SCHWINGE
SCHWINGE MONTIEREN
1. Montieren:
• Buchse "1"
• Drucklager "2"
• Dichtring "3"
• Distanzhülse "4"
(an der Schwinge "5")
Molybdändisulfidfett auf die Buchsen,
Drucklager, Dichtringlippen sowie
Distanzhülsen- und Drucklager-Kon-
taktflächen auftragen.
2. Montieren:
• Distanzhülse "1"
• Beilagscheibe "2"
(am Umlenkhebel "3")
Molybdändisulfidfett auf die Distan-
zhülsen und Dichtringlippen auftra-
gen.
3. Montieren:
• Distanzhülse "1"
(am Ãœbertragungshebel "2")
Molybdändisulfidfett auf die Distan-
zhülse und Dichtringlippen auftragen.
4. Montieren:
• Übertragungshebel "1"
• Übertragungshebel-Schraube "2"
• Beilagscheibe "3"
• Übertragungshebel-Mutter "4"
(am Umlenkhebel "5")
Molybdändisulfidfett auf die
Schraube auftragen.
5. Montieren:
• Umlenkhebel "1"
• Umlenkhebel-Schraube "2"
• Beilagscheibe "3"
• Umlenkhebel-Mutter "4"
(an der Schwinge)
• Molybdändisulfidfett auf
Schraubenschaft und -gewinde auf-
tragen.
• Die Mutter noch nicht festziehen.
6. Montieren:
• Schwinge "1"
• Schwingenachse "2"
• Molybdändisulfidöl auf die Schwin-
genachse auftragen.
• Die Schwingenachse von der rech-
ten Seite durchstekken.
7. Kontrollieren:
• Schwingen-Seitenspiel "a"
Spiel vorhanden→Drucklager
erneuern.
• Funktion "b" der Schwinge
Schwergängig/stockend/fest→
Lager/Buchsen und Distanzhüls-
en schmieren/erneuern.
8. Montieren:
• Übertragungshebel-Schraube "1"
• Beilagscheibe "2"
• Übertragungshebel-Mutter "3"
• Molybdändisulfidfett auf die
Schraube auftragen.
• Die Mutter noch nicht festziehen.
9. Montieren:
• Schraube (Federbein und Umlen-
khebel) "1"
• Mutter (Federbein und Umlen-
khebel) "2"
Molybdändisulfidfett auf die
Schraube auftragen.
Ãœbertragungshebel-Mut-
ter:
80 Nm (8.0 m•kg, 58
ft•lb)
Schwingenachse:
85 Nm (8.5 m•kg, 61
ft•lb)
Mutter (Federbein und
Umlenkhebel):
53 Nm (5.3 m•kg, 38
ft•lb)

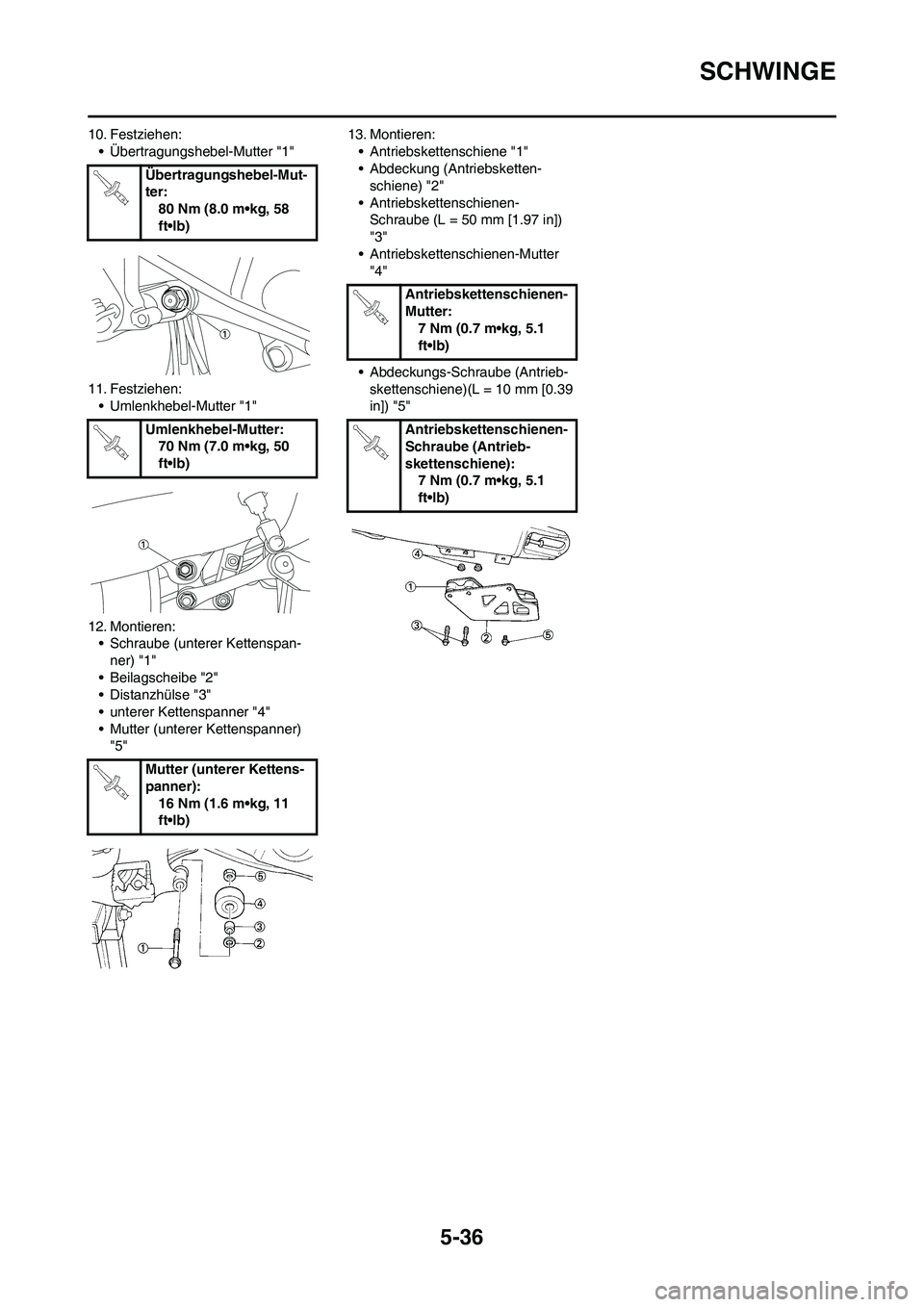

5-36
SCHWINGE
10. Festziehen:
• Übertragungshebel-Mutter "1"
11. Festziehen:
• Umlenkhebel-Mutter "1"
12. Montieren:
• Schraube (unterer Kettenspan-
ner) "1"
• Beilagscheibe "2"
• Distanzhülse "3"
• unterer Kettenspanner "4"
• Mutter (unterer Kettenspanner)
"5"13. Montieren:
• Antriebskettenschiene "1"
• Abdeckung (Antriebsketten-
schiene) "2"
• Antriebskettenschienen-
Schraube (L = 50 mm [1.97 in])
"3"
• Antriebskettenschienen-Mutter
"4"
• Abdeckungs-Schraube (Antrieb-
skettenschiene)(L = 10 mm [0.39
in]) "5" Ãœbertragungshebel-Mut-
ter:
80 Nm (8.0 m•kg, 58
ft•lb)
Umlenkhebel-Mutter:
70 Nm (7.0 m•kg, 50
ft•lb)
Mutter (unterer Kettens-
panner):
16 Nm (1.6 m•kg, 11
ft•lb)
Antriebskettenschienen-
Mutter:
7 Nm (0.7 m•kg, 5.1
ft•lb)
Antriebskettenschienen-
Schraube (Antrieb-
skettenschiene):
7 Nm (0.7 m•kg, 5.1
ft•lb)

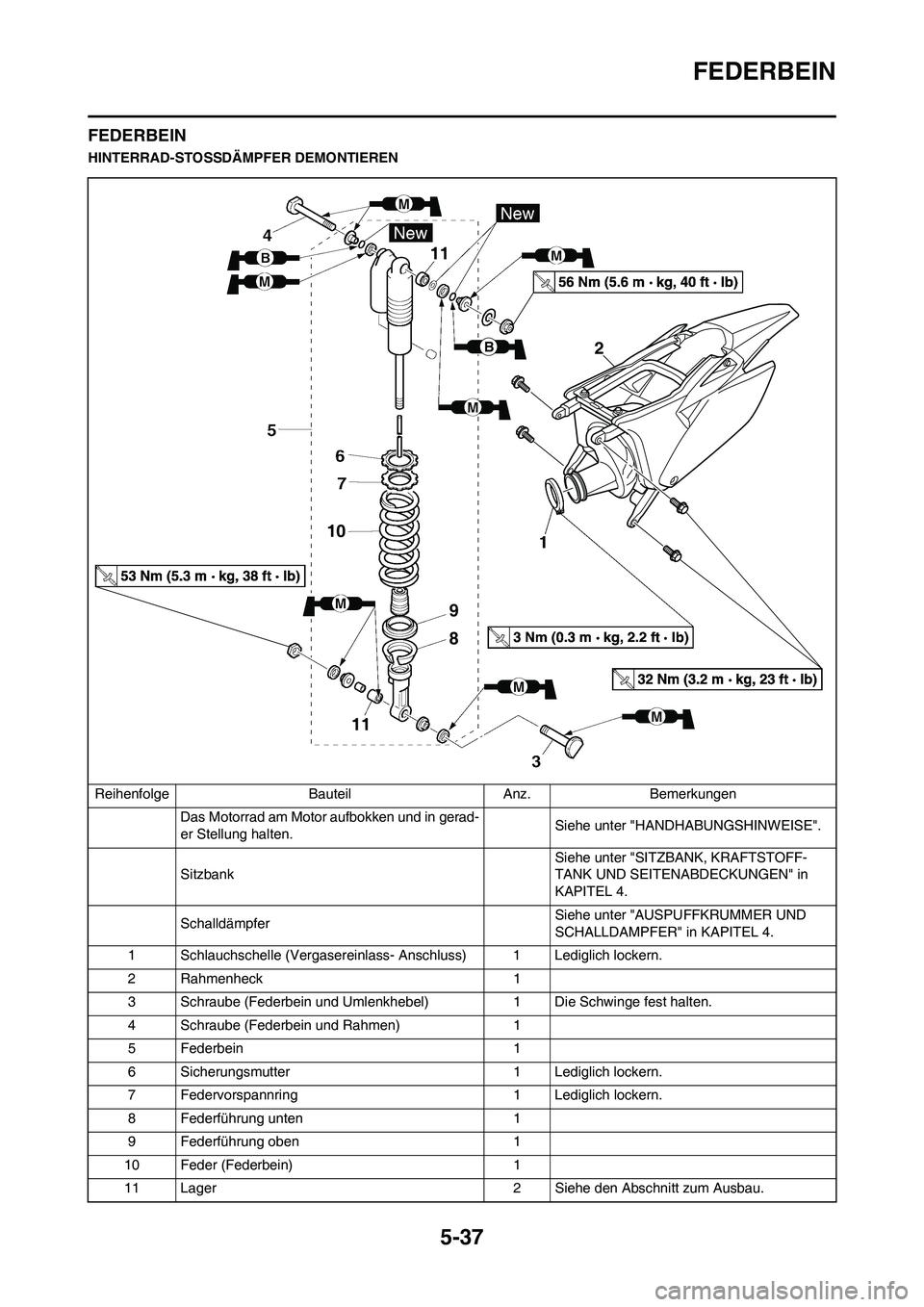

5-37
FEDERBEIN
FEDERBEIN
HINTERRAD-STOSSDÄMPFER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Sitzbank Siehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN" in
KAPITEL 4.
Schalldämpfer Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER" in KAPITEL 4.
1 Schlauchschelle (Vergasereinlass- Anschluss) 1 Lediglich lockern.
2 Rahmenheck 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4 Schraube (Federbein und Rahmen) 1
5 Federbein 1
6 Sicherungsmutter 1 Lediglich lockern.
7 Federvorspannring 1 Lediglich lockern.
8 Federführung unten 1
9 Federführung oben 1
10 Feder (Federbein) 1
11 Lager 2 Siehe den Abschnitt zum Ausbau.
B2
9
8 10
11
11

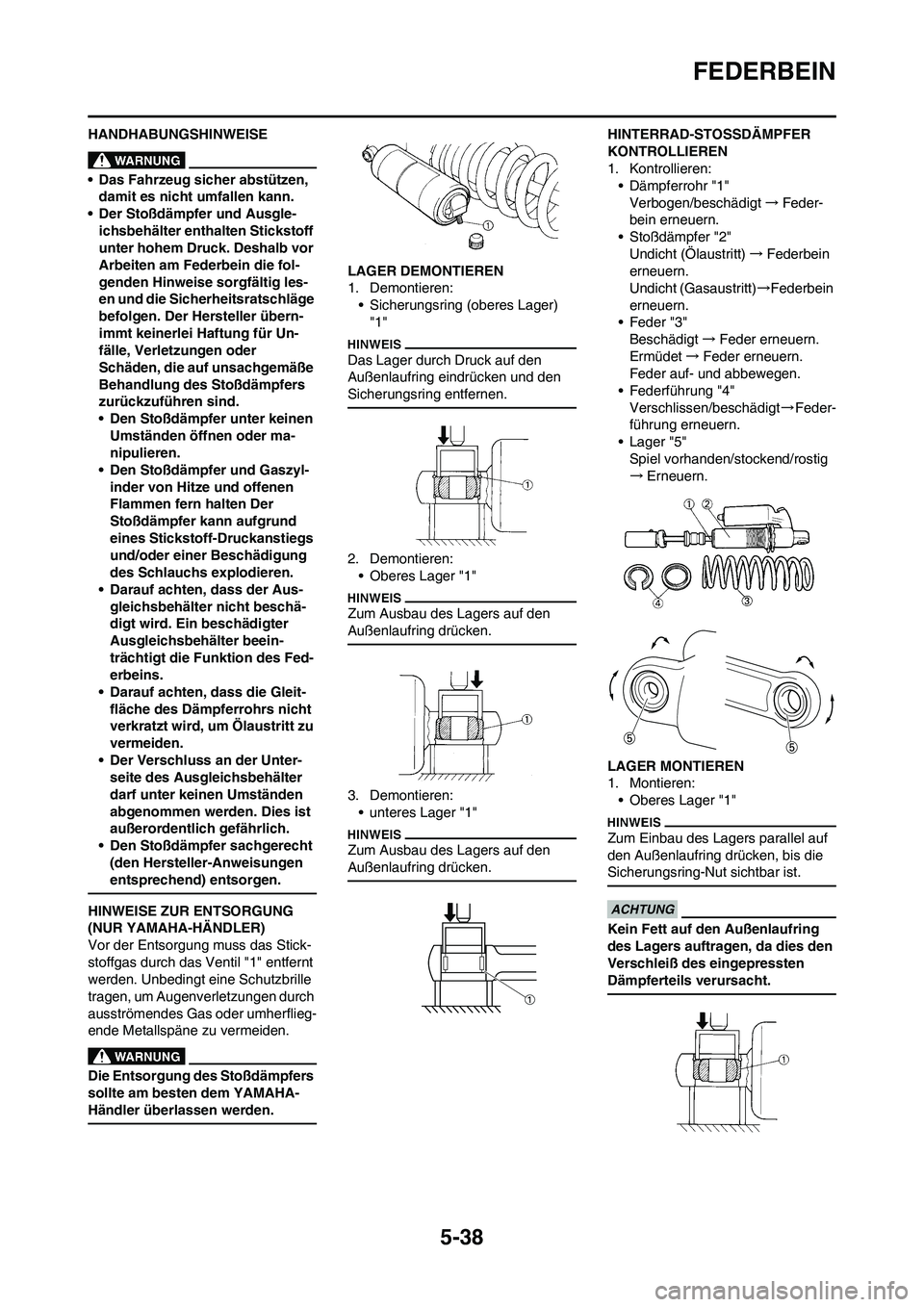

5-38
FEDERBEIN
HANDHABUNGSHINWEISE
• Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
• Der Stoßdämpfer und Ausgle-
ichsbehälter enthalten Stickstoff
unter hohem Druck. Deshalb vor
Arbeiten am Federbein die fol-
genden Hinweise sorgfältig les-
en und die Sicherheitsratschläge
befolgen. Der Hersteller übern-
immt keinerlei Haftung für Un-
fälle, Verletzungen oder
Schäden, die auf unsachgemäße
Behandlung des Stoßdämpfers
zurückzuführen sind.
• Den Stoßdämpfer unter keinen
Umständen öffnen oder ma-
nipulieren.
• Den Stoßdämpfer und Gaszyl-
inder von Hitze und offenen
Flammen fern halten Der
Stoßdämpfer kann aufgrund
eines Stickstoff-Druckanstiegs
und/oder einer Beschädigung
des Schlauchs explodieren.
• Darauf achten, dass der Aus-
gleichsbehälter nicht beschä-
digt wird. Ein beschädigter
Ausgleichsbehälter beein-
trächtigt die Funktion des Fed-
erbeins.
• Darauf achten, dass die Gleit-
fläche des Dämpferrohrs nicht
verkratzt wird, um Ölaustritt zu
vermeiden.
• Der Verschluss an der Unter-
seite des Ausgleichsbehälter
darf unter keinen Umständen
abgenommen werden. Dies ist
außerordentlich gefährlich.
• Den Stoßdämpfer sachgerecht
(den Hersteller-Anweisungen
entsprechend) entsorgen.
HINWEISE ZUR ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung muss das Stick-
stoffgas durch das Ventil "1" entfernt
werden. Unbedingt eine Schutzbrille
tragen, um Augenverletzungen durch
ausströmendes Gas oder umherflieg-
ende Metallspäne zu vermeiden.
Die Entsorgung des Stoßdämpfers
sollte am besten dem YAMAHA-
Händler überlassen werden.
LAGER DEMONTIEREN
1. Demontieren:
• Sicherungsring (oberes Lager)
"1"
Das Lager durch Druck auf den
Außenlaufring eindrücken und den
Sicherungsring entfernen.
2. Demontieren:
• Oberes Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
3. Demontieren:
• unteres Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
HINTERRAD-STOSSDÄMPFER
KONTROLLIEREN
1. Kontrollieren:
• Dämpferrohr "1"
Verbogen/beschädigt→Feder-
bein erneuern.
• Stoßdämpfer "2"
Undicht (Ölaustritt)→Federbein
erneuern.
Undicht (Gasaustritt)→Federbein
erneuern.
• Feder "3"
Beschädigt→Feder erneuern.
Ermüdet→Feder erneuern.
Feder auf- und abbewegen.
• Federführung "4"
Verschlissen/beschädigt→Feder-
führung erneuern.
• Lager "5"
Spiel vorhanden/stockend/rostig
→Erneuern.
LAGER MONTIEREN
1. Montieren:
• Oberes Lager "1"
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken, bis die
Sicherungsring-Nut sichtbar ist.
Kein Fett auf den Außenlaufring
des Lagers auftragen, da dies den
Verschleiß des eingepressten
Dämpferteils verursacht.

5-39

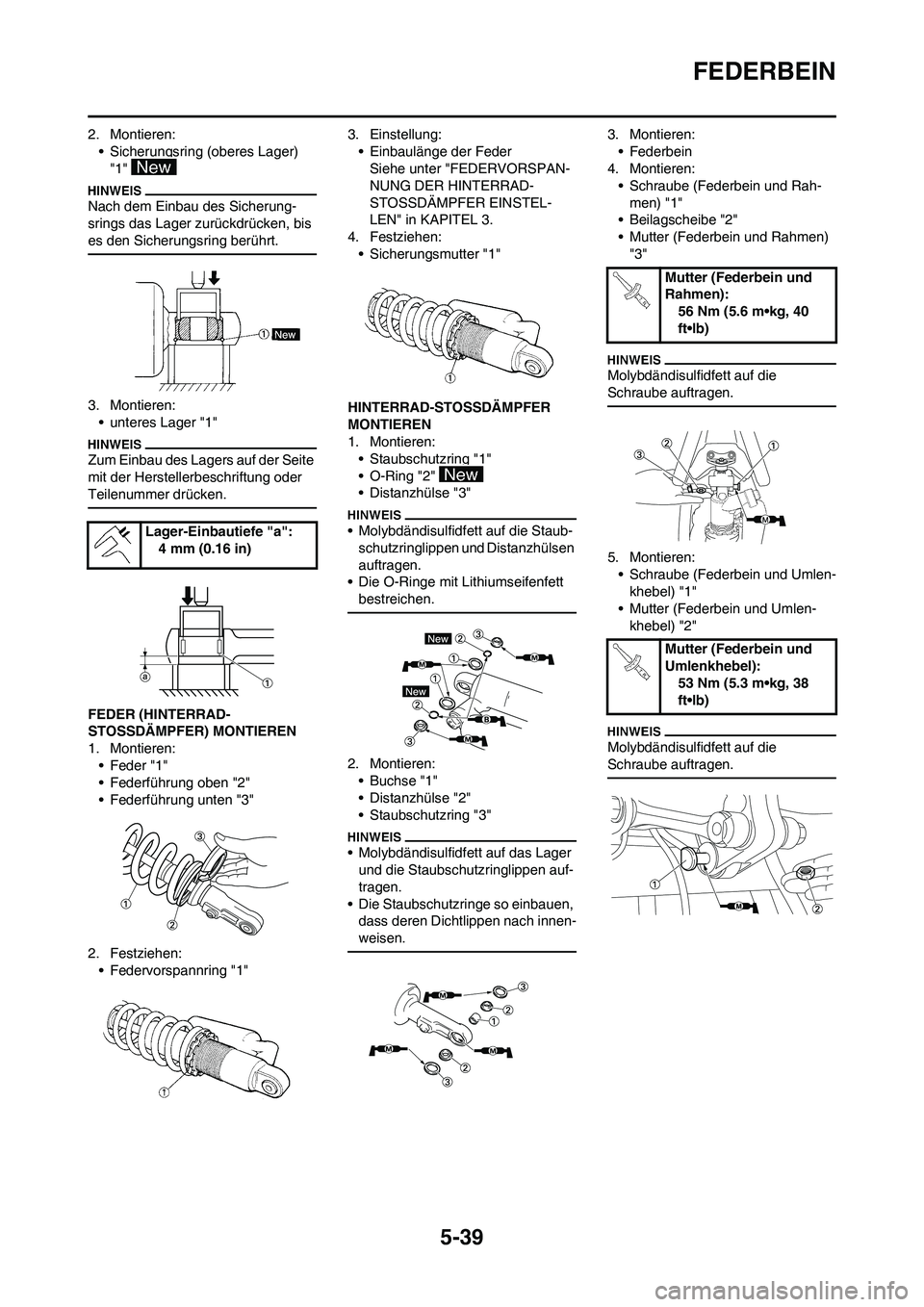

FEDERBEIN
2. Montieren:
• Sicherungsring (oberes Lager)
"1"
Nach dem Einbau des Sicherung-
srings das Lager zurückdrücken, bis
es den Sicherungsring berührt.
3. Montieren:
• unteres Lager "1"
Zum Einbau des Lagers auf der Seite
mit der Herstellerbeschriftung oder
Teilenummer drücken.
FEDER (HINTERRAD-
STOSSDÄMPFER) MONTIEREN
1. Montieren:
• Feder "1"
• Federführung oben "2"
• Federführung unten "3"
2. Festziehen:
• Federvorspannring "1"3. Einstellung:
• Einbaulänge der Feder
Siehe unter "FEDERVORSPAN-
NUNG DER HINTERRAD-
STOSSDÄMPFER EINSTEL-
LEN" in KAPITEL 3.
4. Festziehen:
• Sicherungsmutter "1"
HINTERRAD-STOSSDÄMPFER
MONTIEREN
1. Montieren:
• Staubschutzring "1"
• O-Ring "2"
• Distanzhülse "3"
• Molybdändisulfidfett auf die Staub-
schutzringlippen und Distanzhülsen
auftragen.
• Die O-Ringe mit Lithiumseifenfett
bestreichen.
2. Montieren:
• Buchse "1"
• Distanzhülse "2"
• Staubschutzring "3"
• Molybdändisulfidfett auf das Lager
und die Staubschutzringlippen auf-
tragen.
• Die Staubschutzringe so einbauen,
dass deren Dichtlippen nach innen-
weisen.
3. Montieren:
• Federbein
4. Montieren:
• Schraube (Federbein und Rah-
men) "1"
• Beilagscheibe "2"
• Mutter (Federbein und Rahmen)
"3"
Molybdändisulfidfett auf die
Schraube auftragen.
5. Montieren:
• Schraube (Federbein und Umlen-
khebel) "1"
• Mutter (Federbein und Umlen-
khebel) "2"
Molybdändisulfidfett auf die
Schraube auftragen.
Lager-Einbautiefe "a":
4 mm (0.16 in)
Mutter (Federbein und
Rahmen):
56 Nm (5.6 m•kg, 40
ft•lb)
Mutter (Federbein und
Umlenkhebel):
53 Nm (5.3 m•kg, 38
ft•lb)
