ARBRE À CAMES
5-14
FAS1SM1208DÉPOSE DE L’ARBRE À CAMES
1. Déposer :
• Vis d’accès du repère de distribution “1”
• Vis d’accès axiale du vilebrequin “2”
2. Aligner:
• Repère d’alignement
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tourner le vilebrequin dans le sens inverse
des aiguilles d’une montre à l’aide d’une clé.
b. Aligner le repère point mort haut (PMH) “a”
du rotor et le repère d'alignement “b” situé
sur le couvercle de carter moteur.
N.B.
Veiller à ce que le repère d'alignement “c” du pi-
gnon d'arbre à cames d'échappement et le re-
père d'alignement “d” du pignon d'arbre à
cames d'admission s'alignent sur le bord de la
culasse.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Déposer :
• Boulon capuchon du tendeur de chaîne de
distribution “1”
• Tendeur de chaîne de distribution “2”
•Joints
4. Déposer :
• Boulon (chapeau d’arbre à cames) “1”
• Chapeau d’arbre à cames “2”
• Clip “3”
N.B.
• Déposer les boulons (chapeau d’arbre à cam-
es) en croix, en procédant de l’extérieur vers
l’intérieur.
• Pour éviter de faire tomber le clip dans la cavi-
té du carter, déposer le chapeau d’arbre à
cames.
ECA33DD027
ATTENTION
Les boulons (chapeau d’arbre à cames) doi-
vent être déposés uniformément pour
prévenir tout endommagement de la cu-
lasse, des arbres à cames ou des chapeaux
d’arbres à cames.
1
2
b
a
dc
1 2
1
2
3

ARBRE À CAMES
5-15
5. Déposer :
• Arbre à cames d’échappement “1”
• Arbre à cames d’admission “2”
N.B.
Attacher un fil “3” à la chaîne de distribution
pour l’empêcher de tomber dans le carter mo-
teur.
FAS1SM1209CONTRÔLE DE L’ARBRE À CAMES
1. Contrôler:
• Bossages de came
Décoloration bleue/piqûres/rayures  Rem-
placer l’arbre à cames.
2. Mesurer:
• Dimensions de bossage de came “A” et “B”
Hors spécifications  Remplacer l’arbre à
cames.3. Mesurer:
• Faux-rond d’arbre à cames
Hors spécifications  Remplacer.
4. Mesurer:
• Jeu entre le tourillon d’arbre à cames et le
chapeau d’arbre à cames
Hors spécifications  Mesurer le diamètre
du tourillon d’arbre à cames. Dimensions de bossage de came
Admission A
31.730–31.830 mm (1.2492–
1.2531 in)
Limite
31.630 mm (1.2453 in)
Admission B
22.450–22.550 mm (0.8839–
0.8878 in)
Limite
22.350 mm (0.8799 in)
Échappement A
33.370–33.470 mm (1.3138–
1.3177 in)
Limite
33.270 mm (1.3098 in)
Échappement B
25.211–25.311 mm (0.9926–
0.9965 in)
Limite
25.111 mm (0.9886 in)
1
2
3
Déformation maximum d’arbre à
cames
0.030 mm (0.0012 in)
Jeu entre tourillon d’arbre
0.028–0.062 mm (0.0011–0.0024
in)

ARBRE À CAMES
5-16
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Monter l’arbre à cames sur la culasse.
b. Placer une bande de Plastigauge® “1” sur le
tourillon de l’arbre à cames tel qu’illustré.
c. Monter les goujons et les chapeaux d’arbre
à cames.
N.B.
• Serrer les vis de chapeau d’arbre à cames en
croix, en procédant des chapeaux les plus in-
ternes vers les chapeaux extérieurs.
• Ne pas tourner l’arbre à cames pendant la
mesure du jeu entre le tourillon d’arbre à cam-
es et le chapeau d’arbre à cames.
d. Déposer les chapeaux d’arbres à cames,
puis mesurer la largeur du Plastigauge® “1”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Mesurer:
• Diamètre du tourillon de l’arbre à cames “a”
Hors spécifications  Remplacer l’arbre à
cames.
Conforme aux spécifications  Remplacer
ensemble la culasse et les chapeaux d’arbre
à cames.
FAS1SM1210CONTRÔLE DE LA CHAÎNE DE DISTRIBU-
TION ET DU PIGNON D’ARBRE À CAMES
1. Contrôler:
• Chaîne de distribution “1”
Endommagement/rigidité  Remplacer en-
semble la chaîne de distribution, l’arbre à
cames et le pignon d’arbre à cames.
2. Contrôler:
• Pignon d’arbre à cames
Usure de plus de 1/4 de la dent “a”  Rem-
placer ensemble le pignon d’arbre à cames
et la chaîne de distribution.
FAS1SM1211CONTRÔLE DES TENDEURS DE CHAÎNE
DE DISTRIBUTION
1. Contrôler:
• Tendeur de chaîne de distribution
Craquelures/endommagement  Remplac-
er.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tout en appuyant légèrement sur la tige du
tendeur avec le doigt, enrouler complète-
ment la tige du tendeur dans le sens des ai-
guilles d’une montre à l’aide d’un fin
tournevis “1”. Vis de chapeau d’arbre à cames
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Diamètre de tourillon d’arbre
21.959–21.972 mm (0.8645–
0.8650 in)
1
T R..
1
a. 1/4 de la dent
b. Correct
1. Galet de chaîne de distribution
2. Pignon d’arbre à cames
a
b1
2

ARBRE À CAMES
5-17
b. Contrôler, en appuyant légèrement avec le
doigt, que la tige du tendeur ressort libre-
ment lorsque le tournevis est retiré.
c. Si ce n’est pas le cas, remplacer le tendeur
complet.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SM1212CONTRÔLE DU SYSTÈME DE DÉCOM-
PRESSION
1. Contrôler:
• Décompresseur
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Contrôler que la came du décompresseur
“1” se déplace correctement.
b. Contrôler que la goupille du levier du dé-
compresseur “2” dépasse de l’arbre à cam-
es.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SM1213
MONTAGE DES ARBRES À CAMES
1. Monter:
• Arbre à cames d’échappement “1”
• Arbre à cames d’admission “2”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tourner le vilebrequin dans le sens inverse
des aiguilles d’une montre à l’aide d’une clé.
N.B.
• Appliquer de l’huile au bisulfure de molyb-
dène sur les arbres à cames.
• Appliquer de l’huile moteur sur le décompres-
seur.
b. Aligner le repère point mort haut (PMH) “a”
du rotor et le repère d'alignement “b” situé
sur le couvercle de carter moteur.
c. Monter la chaîne de distribution “3” sur les
deux pignons d’arbre à cames et monter les
arbres à cames sur la culasse.
N.B.
Bien veiller à ce que le repère d'alignement “c”
du pignon d'arbre à cames d'échappement et le
repère d'alignement “d” du pignon d'arbre à
cames d'admission s'alignent sur le bord de la
culasse.
1
2
b
a

ARBRE À CAMES
5-18
ECA33DD029
ATTENTION
Ne pas faire tourner le vilebrequin pendant
l’installation de l’arbre à cames. Cela provo-
querait des dommages ou un mauvais ré-
glage du calage de distribution.
d. Monter les clips, les chapeaux d’arbres à
cames et les boulons (chapeau d’arbre à
cames).
N.B.
• Avant d’installer les clips, couvrir la culasse
avec un chiffon propre pour empêcher les
clips de tomber dans la cavité de la culasse.
• Serrer les boulons au couple spécifié en deux
ou trois étapes, dans l’ordre indiqué.
ECA33DD030
ATTENTION
Les boulons (chapeau d’arbre à cames) doi-
vent être serrés uniformément sous peine
d’endommager la culasse, les chapeaux
d’arbre à cames et l’arbre à cames.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Monter:
• Tendeur de chaîne de distribution
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tout en appuyant légèrement sur la tige du
tendeur avec le doigt, enrouler complète-
ment la tige du tendeur dans le sens des ai-
guilles d’une montre à l’aide d’un fin
tournevis.
b. La tige du tendeur étant complètement
enroulée et le repère UP “a” du tendeur
étant orienté vers le haut, monter le joint “1”,
le tendeur de chaîne de distribution “2” et le
joint “3”, puis serrer le boulon “4”.
c. Retirer le tournevis, contrôler que la tige du
tendeur ressort en douceur et serrer le joint
“5” et la vis de chapeau “6”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Boulon (chapeau d’arbre à cam-
es)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
dc
3
T R..
3
4
8
7
15
26
Boulon (tendeur de chaîne de dis-
tribution)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de chapeau de tendeur
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
T R..
T R..
6 5

ARBRE À CAMES
5-19
3. Tourner:
• Vilebrequin
Plusieurs tours dans le sens inverse des ai-
guilles d’une montre.
4. Contrôler:
• Repère Point mort haut (PMH) sur le rotor
Aligner avec le repère d’alignement du cart-
er moteur.
• Repères d’alignement de l’arbre à cames
Aligner avec la surface de la culasse.
Hors alignement  Ajuster.
5. Monter:
• Patin de chaîne de distribution (côté supéri-
eur) “1”
• Joint de couvre-culasse “2”
• Couvre-culasse “3”
• Boulon (couvre-culasse) “4”
N.B.
Avant la pose, appliquer le produit d’étanchéité
sur le joint de couvre-culasse.
6. Monter:
• Durites de mise à l’air de la culasse
• BougieBoulon (couvre-culasse)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Three Bond N°1215®
90890-85505
Bougie
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
T R..
4
4
3
21
T R..

TÊTE DE CYLINDRE
5-20
FAS1SM1214
TÊTE DE CYLINDRE
Dépose de la culasse
Ordre Nom de la pièce Qté Remarques
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Réservoir de carburantVoir “RESERVOIR A CARBURANT” à la
page 7-1.
Tube d’échappement et silencieux Voir “DEPOSE DU MOTEUR” à la page 5-1.
Durite du radiateur Déconnecter.
Coupleur du capteur de température du liquide
de refroidissementDéconnecter.
Boîtier d’injection Voir “BOITIER D’INJECTION” à la page 7-7.
Arbre à cames Voir “ARBRE À CAMES” à la page 5-12.
Support de moteur supérieur Voir “DEPOSE DU MOTEUR” à la page 5-1.
1 Boulon (culasse) 2
2 Boulon (culasse) 4
3 Culasse 1
6
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
33 Nm (3.3 mkgf, 24 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.

TÊTE DE CYLINDRE
5-21
4 Joint de culasse 1
5 Patin de chaîne de distribution (côté admission) 1
6 Boulon de contrôle d’huile 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose de la culasse
Ordre Nom de la pièce Qté Remarques
6
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
33 Nm (3.3 mkgf, 24 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.

TÊTE DE CYLINDRE
5-22
FAS1SM1215DÉPOSE DE LA CULASSE
1. Déposer:
• Arbre à cames d’admission
• Arbre à cames d’échappement
Voir “DÉPOSE DE L’ARBRE À CAMES” à la
page 5-14.
2. Déposer:
• Écrous de culasse
• Vis de culasse
N.B.
• Serrer les vis dans l’ordre approprié tel qu’il-
lustré.
• Serrer chaque vis d’1/2 tour à la fois. Déposer
toutes les vis après les avoir toutes desser-
rées complètement.
FAS1SM1216CONTRÔLE DU PATIN DE CHAÎNE DE DIS-
TRIBUTION (CÔTÉ ADMISSION)
1. Contrôler:
• Patin de chaîne de distribution (côté admis-
sion)
Endommagement/usure  Remplacer.
FAS1SM1217CONTRÔLE DE LA CULASSE
1. Eliminer:
• Dépôts de calamine des chambres de com-
bustion
N.B.
Utiliser un grattoir arrondi, pas un outil acéré,
pour ne pas endommager ou rayer les filets
d’alésage de bougie.2. Contrôler:
• Culasse
Endommagement/rayures  Remplacer.
N.B.
Lors du remplacement de la culasse, remplac-
er aussi la soupape.
“CONTRÔLE DES SIÈGES DE SOUPAPE”
à la page 5-28.
• Passages de liquide de refroidissement de
la culasse
Dépôts minéraux/rouille  Éliminer.
3. Mesurer:
• Déformation de la culasse
Hors spécifications  Rectifier la culasse.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Placer un réglet et un calibre d’épaisseur sur
la culasse.
b. Mesurer la déformation.
c. Si la limite est dépassée, rectifier la culasse
comme suit.
d. Placer un morceau de papier émeri humide
400 à 600 sur le marbre et rectifier la cu-
lasse en décrivant des “huit”.
N.B.
Pour obtenir une surface régulière, tourner la
culasse à plusieurs reprises.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
61
2
35
4 x2 x4FWD
Déformation maximum
0.05 mm (0.0020 in)

TÊTE DE CYLINDRE
5-23

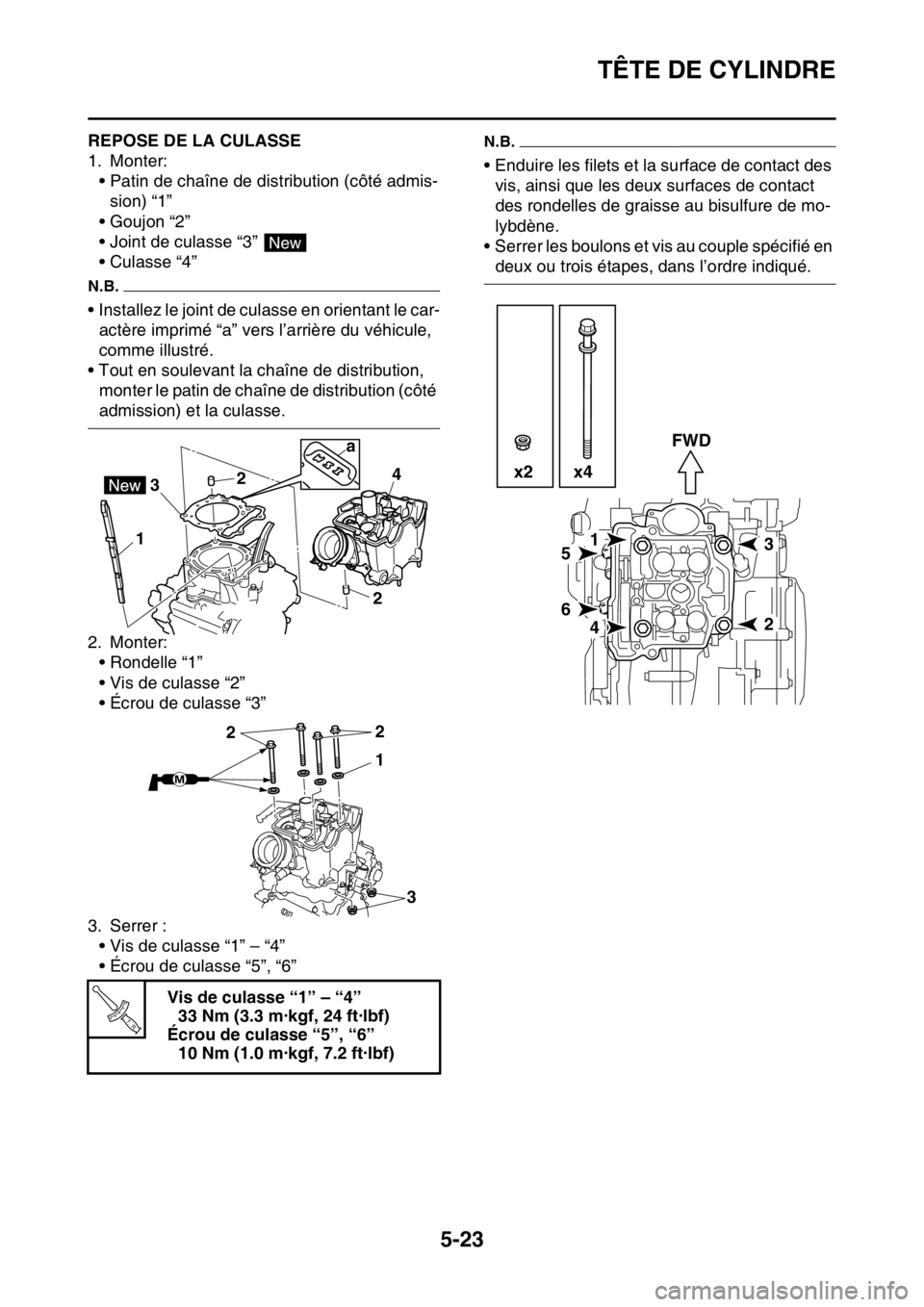

FAS1SM1218REPOSE DE LA CULASSE
1. Monter:
• Patin de chaîne de distribution (côté admis-
sion) “1”
• Goujon “2”
• Joint de culasse “3”
•Culasse “4”
N.B.
• Installez le joint de culasse en orientant le car-
actère imprimé “a” vers l’arrière du véhicule,
comme illustré.
• Tout en soulevant la chaîne de distribution,
monter le patin de chaîne de distribution (côté
admission) et la culasse.
2. Monter:
• Rondelle “1”
• Vis de culasse “2”
• Écrou de culasse “3”
3. Serrer :
• Vis de culasse “1” – “4”
• Écrou de culasse “5”, “6”
N.B.
• Enduire les filets et la surface de contact des
vis, ainsi que les deux surfaces de contact
des rondelles de graisse au bisulfure de mo-
lybdène.
• Serrer les boulons et vis au couple spécifié en
deux ou trois étapes, dans l’ordre indiqué.
Vis de culasse “1” – “4”
33 Nm (3.3 m·kgf, 24 ft·lbf)
Écrou de culasse “5”, “6”
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
New
12
24
3
a
1
3 22
T R..
15
6
42
3 FWD
x2 x4
