YAMAHA YZ250F 2015 Manuale duso (in Italian)

COPPIA DI SERRAGGIO
2-20
NOTA
1. Per prima cosa, serrare la ghiera inferiore a circa 38 Nm (3.8 m·kgf, 27 ft·lbf) utilizzando la chiave
per madreviti dello sterzo, quindi allentare la ghiera inferiore di un giro.
2. Serrare nuovamente la ghiera inferiore a 7 Nm (0.7 m·kgf, 5.1 ft·lbf).Bullone pompa del carburante M5 6 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Vite del tubo di ingresso carburante M5 2 3.4 Nm (0.34 m·kgf, 2.5 ft·lbf)
Bullone del coperchietto tappo ser-
batoio carburanteM6 2 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Vite serbatoio carburante e supporto
set sellaM6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Bullone sella M8 2 22 Nm (2.2 m·kgf, 16 ft·lbf)
Bullone fianchetto sinistro M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Bullone fianchetto destro M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Bullone telaio e presa d’aria M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Bullone serbatoio carburante e pre-
sa d’ariaM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Bullone protezione radiatore e presa
d’ariaM6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Bullone parafango anteriore M6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bullone parafango posteriore (lato
anteriore)M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Bullone parafango posteriore (lato
posteriore)M6 2 16 Nm (1.6 m·kgf, 12 ft·lbf)
Vite paraspruzzi — 2 1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
Bullone targa M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)ELEMENTOFiletta-
turaQua
ntit
àCOPPIA DI SERRAGGIOOsser-
vazioni

PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
2-21
HAS1SM5060
PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
HAS1SM5061MOTORE
Punto di lubrificazione Tipi di lubrificanti
Labbri paraolio
Cuscinetto
O-ring
Filettature bullone testa cilindro, sedi, rondelle
Steli valvole
Estremità dello stelo della valvola
Superficie esterna alzavalvola
Lobo e perno dell’albero a camme
Superficie superiore alzavalvola
Perno albero motore
Superfici di spinta della testa di biella dell’albero motore
Superficie esterna pistone
Superficie esterna spinotto
Perno contralbero di bilanciamento (sinistro)
Parti mobili del sistema di decompressione
Albero della girante pompa acqua
Rotori pompa olio (interno ed esterno)
Guarnizione passaggi dell’olio
Albero pompa olio
Ingranaggio pedale e ruota con cricchetto
Albero pedale
Superficie interna ingranaggio folle pedale
Porzione di contatto fra ruota cricchetto e guida delle ruote cricchetto
Filettature dado ingranaggio conduttore della trasmissione primaria e su-
perficie di contatto
Superficie interna e terminale dell’ingranaggio condotto della trasmissione
primaria
Rondella asta di comando frizione
Superficie esterna asta di comando frizione 1
Superficie di spinta asta di comando frizione 1
Superficie esterna asta di comando frizione 2
Superficie esterna albero leva di sgancio
Superficie interna ingranaggi di trasmissione (ruota e pignone) e collare
Ingranaggi di trasmissione (scanalatura forcella innesto cambio)
Scanalature della camma del cambio
Forcella innesto cambio e superficie esterna della guida forcella cambio
Albero del cambio
LS
E
LS
M
M
M
E
M
E
M
E
E
E
M
E
E
E
LS
E
M
E
E
M
E
E
E
E
E
E
E
M
E
E
E
E

PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
2-22
Parti mobili del gruppo della leva del cambio
Guarnizione del coperchio testa cilindroThree bond
No.1215®
Superficie di accoppiamento carterThree bond
No.1215®
Gommino cavo gruppo statoreThree bond
No.1215® Punto di lubrificazione Tipi di lubrificantiE

PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
2-23
HAS1SM5062TELAIO
Punto di lubrificazione Tipi di lubrificanti
Cuscinetti superiori (testa di sterzo)
Cuscinetti superiori e coperchio pista cuscinetto (testa di sterzo)
Cuscinetti inferiori e labbro paraolio (testa di sterzo)
Superficie di contatto fra dado e filettature del piantone di sterzo
Cuscinetto perno forcellone
Porzione perno di guida del forcellone (superficie lato collare e cuscinetto
reggispinta)
Porzione perno di guida del forcellone (superficie esterna collare)
Parte perno di guida forcellone (labbro paraolio)
Superficie esterna perno forcellone
Cuscinetto braccio cinematismo e labbro paraolio
Superficie rondella reggispinta braccio cinematismo (entrambi i lati)
Superficie esterna del collare del braccio cinematismo e superficie esterna
del bullone
Filettature bullone braccio cinematismo (lato forcellone)
Cuscinetto braccio di collegamento e labbro paraolio
Superficie esterna del collare del braccio di collegamento e superficie es-
terna del bullone
Superficie esterna del collare del gruppo ammortizzatore posteriore e lab-
bro guarnizione parapolvere (lato superiore)
Cuscinetto del gruppo ammortizzatore posteriore e labbro guarnizione
parapolvere (lato inferiore)
Parte del perno di guida del pedale del freno (superficie esterna dell’O-ring
e del bullone)
Labbro paraolio ruota anteriore
Superficie esterna asse ruota anteriore
Labbro paraolio ruota posteriore
Superficie esterna asse ruota posteriore
Parte di contatto dell’asta di spinta (pompa freno anteriore)
Superficie esterna bullone leva freno anteriore
Superficie di scorrimento della leva della frizione e superficie esterna del
bullone
Estremità regolatore di posizione della leva della frizione
Labbro in gomma del regolatore della leva della frizione
Estremità cavo frizione (lato leva frizione)
Superficie interna guida tubo (manopola acceleratore) ed estremità del
cavo dell’acceleratore
Pistoncino della pinza freno anteriore
Guarnizione pistoncino della pinza freno anteriore
Guarnizione parapolvere pinza freno anteriore
Superficie esterna del pistoncino pinza freno anteriore
LS
LS
LS
LS
M
M
M
M
M
M
M
M
M
M
M
M
M
LS
LS
LS
LS
LS
S
S
LS
LS
LS
LS
LS
S
S

PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
2-24
Bullone e parapolvere perno pinza freno anteriore
Estremità asta di spinta pompa freno anteriore
Kit pompa freno anteriore
Pistoncino della pinza freno posteriore
Guarnizione pistoncino della pinza freno posteriore
Guarnizione parapolvere pinza freno posteriore
Superficie esterna del pistoncino pinza freno posteriore
Bullone e parapolvere perno pinza freno posteriore
Estremità asta di spinta pompa freno posteriore
Kit pompa del freno posteriorePunto di lubrificazione Tipi di lubrificantiS
S
S
S
S
S

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-25
HAS1SM5063
TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE

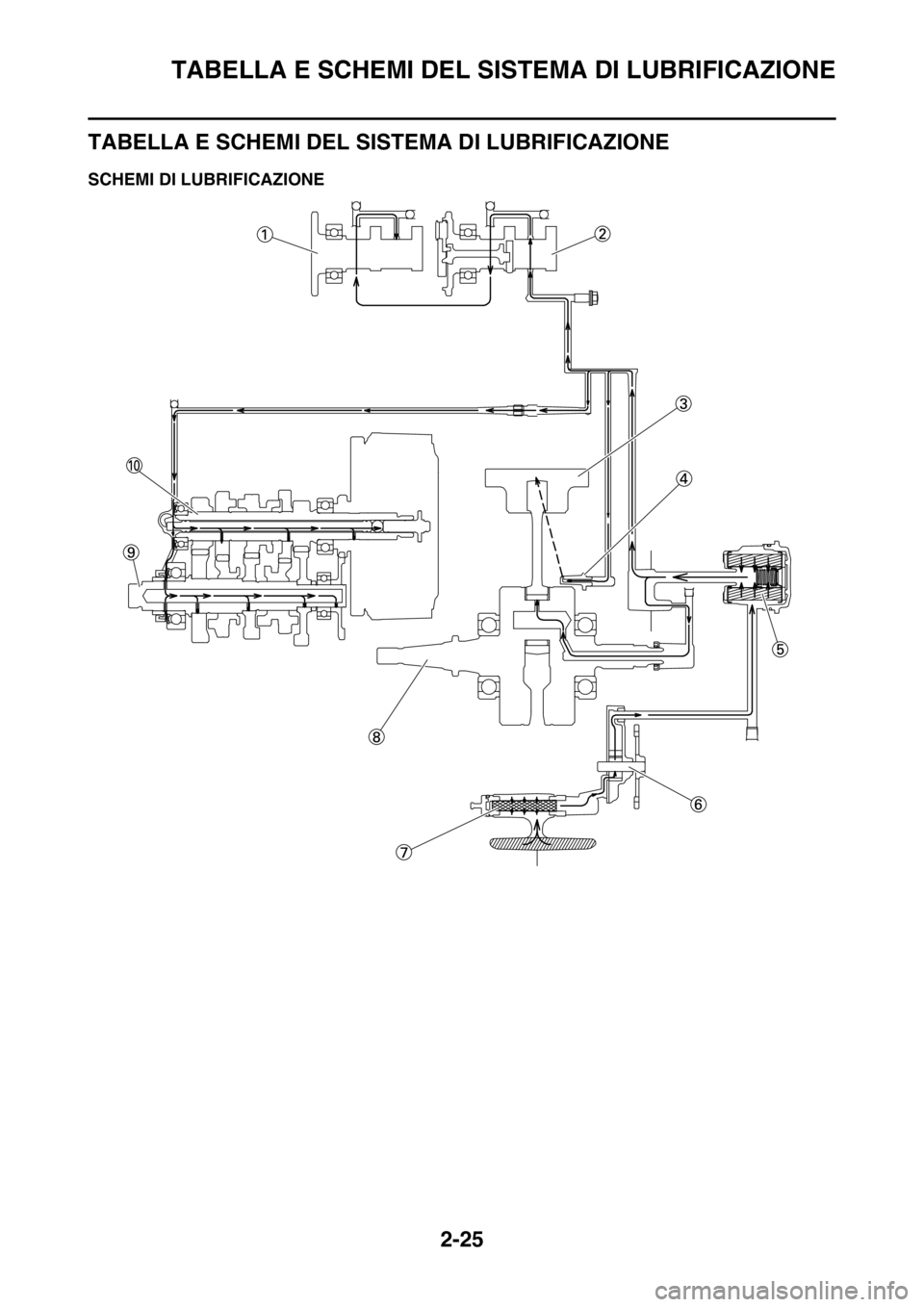

HAS1SM5064SCHEMI DI LUBRIFICAZIONE

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-26
1. Albero a camme di aspirazione
2. Albero a camme di scarico
3. Pistone
4. Ugello olio
5. Elemento filtro olio
6. Pompa dell’olio
7. Filtro olio
8. Albero motore
9. Asse conduttore
10. Asse principale

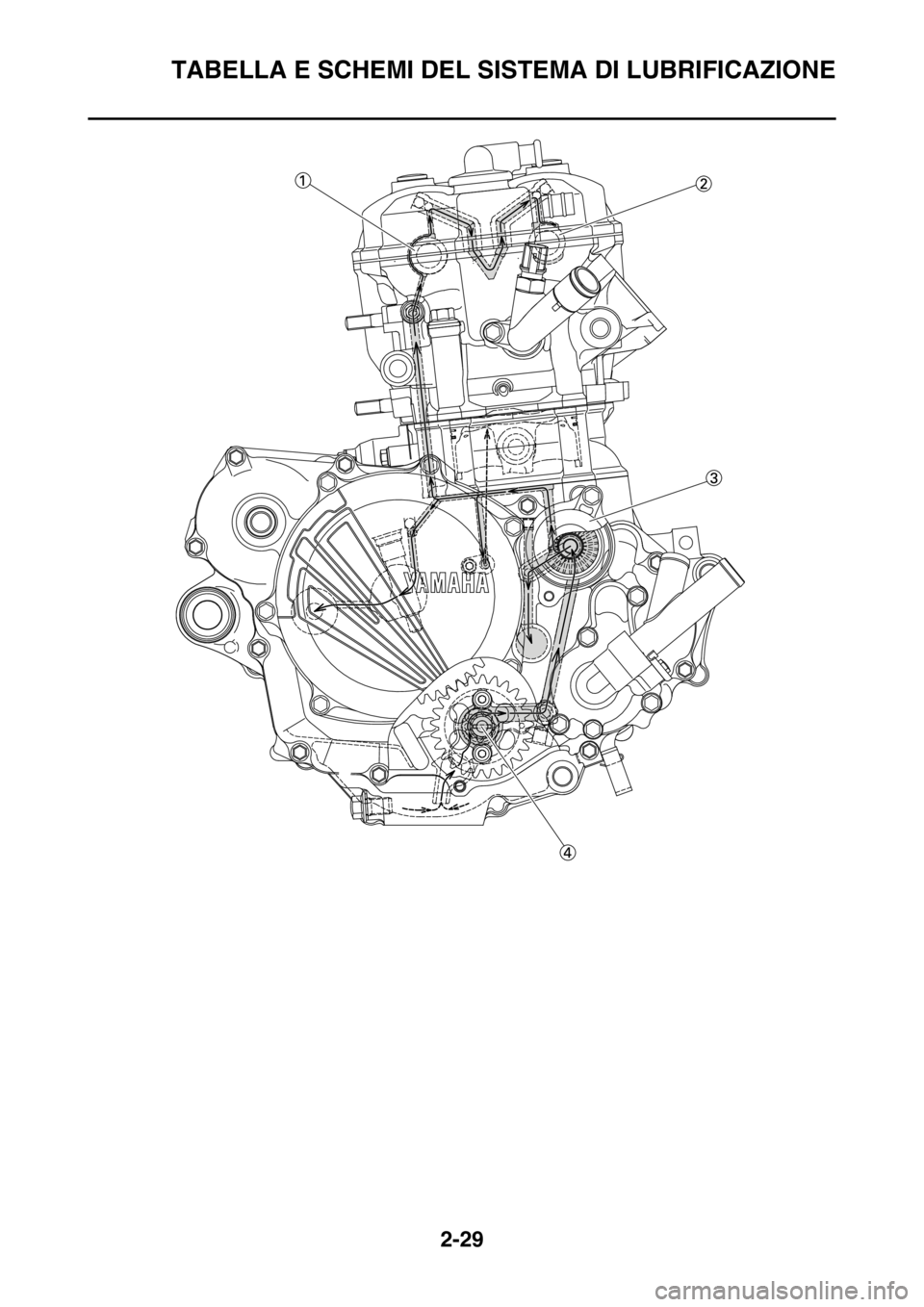

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-27

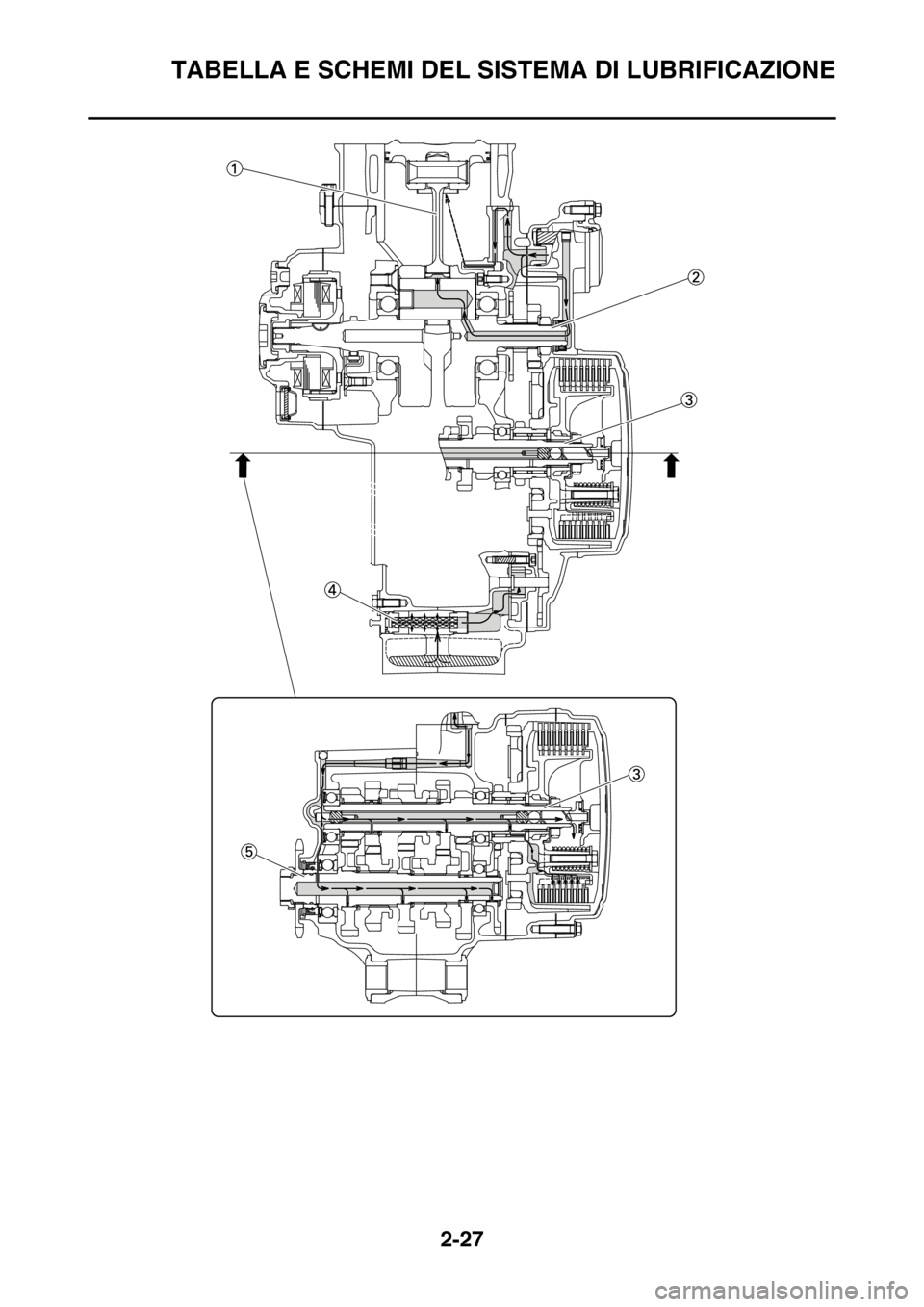

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-28
1. Biella
2. Albero motore
3. Asse principale
4. Filtro olio
5. Asse conduttore

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-29
