YAMAHA YZ250LC 2002 Owners Manual

5-28
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
DEMONTAGE DER
VORDERRADGABEL
1Hutschraube 1Siehe unter „AUSBAUPUNKTE“
2Gebelbeinfender 1 Das Vorderradgabelöl ablassen.
3Staubdichtung 1
4Anschlagring 1 Siehe unter „AUSBAUPUNKTE“.
5Innere Rohr 1
6Äußere Rohr 1
7Kolbenmetal 1
8Gleitmetall 1
9Beilegescheibe 1
0Öldichtung 1
qFederführung 1
wHauptventil 1 Spezialwerkzeug verwenden.
eDämpfungsstange 1 Siehe unter „AUSBAUPUNKTE“.
DEMONTAGE DER VORDERRADGABEL
Ausbauumfang:1Ausbau des Öldichtung 2Ausbau der Dämpfungsstange
DEMONTAGE DE LA FOURCHE AVANT
Etendue de dépose:1Dépose de la bague d’étanchéité 2Dépose de la tige d’amortisseur
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEMONTAGE DE LA FOURCHE
AVANT
1Boulon capuchon 1 Se reporter à “POINTS DE DEPOSE”.
2Ressort de fourche 1 Vidanger d’huile de fourche.
3Joint antipoussière 1
4Bague d’arrêt 1 Se reporter à “POINTS DE DEPOSE”.
5Tube interne 1
6Tube externe 1
7Métal de piston 1
8Bague antifriction 1
9Rondelle ordinaire 1
0Bague d’étanchéité 1
qGuide de ressort 1
wSoupape de base 1 Utiliser l’outil spécial.
eTige d’amortisseur 1 Se reporter à “POINTS DE DEPOSE”.
IC558000
SMONTAGGIO DELLA FORCELLA ANTERIORE
Ampiezza della rimozione:1Rimozione del paraolio2Rimozione della barra dello smorzatore
Ampiezza della rimozione Ordine Particolare Quantità Osservazione
SMONTAGGIO DELLA FORCELLA
ANTERIORE
1
Vite mordente1 Consultare “PUNTI DI RIMOZIONE”.
2Molla della forcella1Scaricare l’olio della forcella.3Parapolvere 14Anello di fermo1 Consultare “PUNTI DI RIMOZIONE”.
5Tubo interno1
6Tubo esterno1
7Metallo del pistone 1
8
Metallo di scorrimento1
9Rosetta1
0Paraolio1
qGuida della molla1
wValvola di base1 Usare un utensile speciale.
eBarra dello smorzatore1Consultare “PUNTI DI RIMOZIONE”.
12
12
1
2












5NX-9-30-5B 6/7/01 2:04 PM Page 5

5-29
CHASFRONT FORK
EC556000
HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be maintained
at the dealers.
cC
To prevent an accidental explosion of air,
the following instructions should be ob-
served:
9The front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is re-
placed or when the front fork is disassem-
bled and reassembled.
9Before removing the cap bolts or front
forks, be sure to extract the air from the air
chamber completely.
EC553000
REMOVAL POINTSEC553151
Cap bolt
1. Remove:
9Cap bolt 1
From the outer tube.
NOTE:
Before removing the front fork from the machine,
loosen the cap bolt.
2. Remove:
9Cap bolt 1
NOTE:
9While compressing the fork spring, set the thin
type spanners 2between the spacer 3and
spring guide 4.
9Hold the locknut 5and remove the cap
bolt.
5NX-9-30-5B 6/7/01 2:04 PM Page 6

5-29
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
HANDHABUNGSHINWEISE
HINWEIS:
Die Vorderradgabel erfordert beson-
dere Aufmerksamkeit. Daher wird
empfohlen, Wartungsarbeiten an der
Vorderradgebel nur von Ihrem
Fachhändler ausführen zu lassen.
dD
Um elne ungewollte Explosion zu
vermeiden, die folgenden Hinweise
beachten.
9Die Vorderradgabel mit einer ein-
gebauten Kolbenstange weist
eine komplizierte interne
Konstruktion auf und ist beson-
ders gegenüber Fremdmaterialien
empfindlich.
Darauf achten, daß keine
Fremdmaterialien entreten, wenn
das Öl erneuert oder die
Vorderradgabel demontiert und
montiert wird.
9Bevor die Verschlußschrauben
von den Gabelbeinen abgenom-
men werden, unbedingt die Luft
vollständig aus der Luftkammer
ablassen.
AUSBAUPUNKTE
Hutschraube
1. Ausbauen:
9Hutschraube 1
Vom äußere Rohr.
HINWEIS:
Bevor die Vorderradgable von der
Maschine abgenommen wird, die
Hutschraube lösen.
2. Ausbauen:
9Hutschraube 1
HINWEIS:
9Beim Zusammendrücken der
Gabelbeinfeder ist der dünne
Schraubenschlüssel 2zwischen
dem Distanzteil 3und der
Federführung 4anzusetzen.
9Die Sicherungsmutter 5festhalten
und die Hutschraube entfernen.
REMARQUES
CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soigneu-
se attention. Il est donc recommandé de
la faire entretenir chez le revendeur.
fF
Pouréviter une explosion accidentelle
de l’air, les instructions suivantes
doivent être observées:
9La fourche avant ayant une tige de
piston incorporée a une construc-
tion interne très sophistiquée et est
particulièrement sensible aux sub-
stances étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rem-
placée ou lorsque la fourche avant
est démontée ou remontée.
9Avant d’enlever la fourche avant,
être sûr d’avoir complètement ex-
trait l’air de la chambre à air.
POINTS DE DEPOSE
Boulon capuchon
1. Déposer:
9Boulon capuchon 1
du tube externe.
N.B.:
Avant de démonter la fourche avant de
la machine, desserrer le boulon obtura-
teur.
2. Déposer:
9Boulon capuchon 1
N.B.:
9Tout en comprimant le ressort de la
fourche, insérer les fines clés 2entre
l’entretoise 3et le guide de ressort
4.
9Maintenir le contre-écrou 5et retirer
le boulon capuchon.
IC556000
NOTA PER IL MANEGGIO
NOTA:
La forcella anteriore richiede grande at-
tenzione. Si raccomanda pertanto di ef-
fettuare la manutenzione della forcella
anteriore presso il concessionario.
iI
Per evitare un’esplosione accidentale
di aria, si dovrebbero osservare le se-
guenti istruzioni:
9La forcella anteriore con una biella
incorporata ha una costruzione in-
terna molto sofisticata ed è partico-
larmente sensibile al materiale
estraneo.
Fare sufficiente attenzione a non
permettere la penetrazione di mate-
riale estraneo quando si cambia
l’olio o quando si smonta e rimonta
la forcella anteriore.
9Prima di togliere le viti mordenti o
le forcelle anteriori, assicurarsi di
estrarre completamente l’aria dalla
campana d’aria.
IC553000
PUNTI DI RIMOZIONE
IC553150
Vite mordente
1. Togliere:
9Vite mordente 1
Dal tubo esterno.
NOTA:
Prima di togliere la forcella anteriore
dal veicolo, allentare la vite mordente.
2. Togliere:
9Vite mordente 1
NOTA:
9Comprimendo la molla della forcella,
inserire la chiave di tipo sottile 2tra
il distanziale 3e la guida della molla
4.
9Reggere il controdado 5e togliere la
vite mordente.
5NX-9-30-5B 6/7/01 2:04 PM Page 7

5-30
CHASFRONT FORK
EC553201
Inner tube
1. Remove:
9Dust seal 1
9Stopper ring 2
Using slotted-head screwdriver.
cC
Take care not to scratch the inner tube.
2. Remove:
9Inner tube 1
EC553311
Damper rod
1. Remove:
9Base valve 1
9Damper rod 2
NOTE:
Use a damper rod holder 3to lock the
damper rod.
EC554000
INSPECTIONEC554100
Damper rod
1. Inspect:
9Damper rod 1
Bend/DamageReplace damper rod.
cC
The front fork with a built-in piston rod has
a very sophisticated internal construction
and is particularly sensitive to foreign ma-
terial.
Use enough care not to allow any foreign
material to come in when the oil is re-
placed or when the front fork is disassem-
bled and reassembled.
Oil seal removal steps:
9Push in slowly athe inner tube just be-
fore it bottoms out and then pull it back
quickly b.
9Repeat this step until the inner tube can
be pulled out from the outer tube.
Damper rod holder:
YM-1423/90890-01423
5NX-9-30-5B 6/7/01 2:04 PM Page 8

5-30
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
Tige d’amortisseur
1. Déposer:
9Soupape de base 1
9Tige d’amortisseur 2
N.B.:
Utiliser le poignée tige d’amortisseur
3pour bloquer la tige d’amortisseur.
VERIFICATION
Tige d’amortisseur
1. Examiner:
9Tige d’amortisseur 1
Courbure/endommagement
Changer la tige d’amortisseur.
fF
La fourche avant ayant une tige de
piston incorporée a une construction
interne très sophistiquée et est parti-
culièrement sensible aux substances
étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rempla-
cée ou lorsque la fourche avant est
démontée ou remontée.
Innere Rohr
1. Ausbauen:
9Staubdichtung 1
9Anschlagring 2
Einen Schlitzschraubendreher
verwenden.
dD
Darauf achten, daß der Schlauch
nicht verkratzt wird.
2. Ausbauen:
9Innere Rohr 1
Tube interne
1. Déposer:
9Joint antipoussière 1
9Bague d’arrêt 2
En utilisant un tournevis à lame
droite.
fF
Faire attention à ne pas rayer le tube
interne.
2. Déposer:
9Tube interne 1
IC553201
Tubo interno
1. Togliere:
9Parapolvere 1
9Anello di fermo 2
Usando il cacciavite a testa sca-
nalata.
iI
Fare attenzione a non graffiare il
tubo interno.
2. Togliere:
9Tubo interno 1
Dämpfungsstange
1. Ausbauen:
9Hauptventil 1
9Dämpfungsstange 2
HINWEIS:
Den Dämpfungsstange-Halter 3ver-
wenden um die Dämpfungsstange zu
verriegeln.
INSPEKTION
Dämpfungsstange
1. Prüfen:
9Dämpfungsstange 1
Biegung/Beschädigung
Die Dämpfungsstange er-
neuern.
dD
Die Vorderradgabel mit einer einge-
bauten Kolbenstange weist eine
komplizierte interne Konstruktion
auf und ist besonders gegenüber
Fremdmaterialien empfindlich.
Darauf achten, daß keine
Fremdmaterialien eintreten, wenn
das Öl erneuert oder die
Vorderradgabel demontiert und
montiert wird.
IC553311
Barra dello smorzatore
1. Togliere:
9Valvola di base 1
9Barra dello smorzatore 2
NOTA:
Usare un reggibarra dello smorzatore
3per bloccare la barra dello smorzato-
re.
IC554000
ISPEZIONE
IC554100
Barra dello smorzatore
1. Ispezionare:
9Barra dello smorzatore 1
Curvatura/DanniSostituire la
barra dello smorzatore.
iI
La forcella anteriore con una biella
incorporata ha una costruzione inter-
na molto sofisticata ed è particolar-
mente sensibile al materiale estraneo.
Fare sufficiente attenzione a non per-
mettere la penetrazione di materiale
estraneo quando si cambia l’olio o
quando si smonta e rimonta la forcel-
la anteriore.
Ausbauschritte der Öldichtung:
9Das inneres Rohr bis kurz vor
dem Anstehen langsam ahinein-
drücken und danach schnell b
zurückziehen.
9Diesen Vorgang wiederholen,
bis des innere Rohr aus dem
äußern Rohr abgezogen werden
kann.Procédure de la dépose de la bague
d’étanchéité:
9Enfoncer lentement ale tube inter-
ne jusque’à ce qu’il soit presque en
butée puis le retirer rapidement b.
9Répéter cette opération jusqu’à ce
que le tube interne puisse être enle-
vé du tube externe.Passi della rimozione del parao-
lio:
9Spingere dentro lentamente ail
tubo interno appena prima che
esca dal basso e poi tirarlo indie-
tro rapidamente b
.
9Ripetere questa operazione finché
è possibile estrarre il tubo interno
dal tubo esterno.
Poignée tige d’amortisseur:
YM-1423/90890-01423
Reggibarra dello smorzatore:YM-1423/90890-01423
Dämpfungsstange-Halter:
YM-1423/90890-01423
5NX-9-30-5B 6/7/01 2:04 PM Page 9

5-31
CHASFRONT FORK
EC554200
Base valve
1. Inspect:
9Valve assembly 1
Wear/DamageReplace.
9O-ring 2
DamageReplace.
EC554400
Fork spring
1. Measure:
9Fork spring free length a
Out of specificationReplace.
EC554502
Inner tube
1. Inspect:
9Inner tube surface a
Score marksRepair or replace.
Use #1,000 grit wet sandpaper.
Damaged oil lock pieceReplace.
9Inner tube bends
Out of specificationReplace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
w
Do not attempt to straighten a bent inner
tube as this may dangerously weaken the
tube.
EC554600
Outer tube
1. Inspect:
9Outer tube 1
Score marks/Wear/DamageReplace.
Standard
460 mm 455 mm
(18.1 in) (17.9 in)Fork spring free length:
Inner tube bending limit:
0.2 mm (0.008 in)
5NX-9-30-5B 6/7/01 2:04 PM Page 10

5-31
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
Hauptventil
1. Prüfen:
9Ventileinheit 1
Abnutzung/Beschädigung
Erneuern.
9O-Ring 2
BeschädigungErneuern.
Gebelbeinfender
1. Messen:
9Ungespannte Länge des
Gabelbeinfeders a
Abweichung von Spezifikation
Erneuern.
Innere Rohr
1. Prüfen:
9Innere Rohr a
Verschleißmarkierungen
Reparieren oder erneuern.
Schmirgelleinen der Körnung
1.000 verwenden.
Ölverriegelungsstück beschä-
digtErneuern.
9Biegungen des inneres Rohres
Abweichung von Spezifikation
Erneurn.
Die Meßuhr 1verwenden.
HINWEIS:
Der Biegewert entspricht der Hälfte
der Meßuhr-Anzeige.
W
Niemals das innere Gabelbeinrohr ge-
radebiegen, da dadurch die Festigkeit
reduziert werden und gefährliche
Situationen hervorrufen könnte.
Äußere Rohr
1. Prüfen:
9Äußere Rohr 1
Verschleißmarkierungen
/Abnutzung/Beschädigung
Erneuern.
Soupare de base
1. Examiner:
9Ensemble clapet 1
Usure/endommagement
Changer.
9Joint torique 2
Endommagement
Changer.
Ressort de fourche
1. Mesurer:
9Longueur libre de ressort de
fourche a
Hors spécificationChanger.
Tube interne
1. Examiner:
9Tube interne a
RayuresRéparer ou remplacer.
Utiliser du papier de verre hu-
mide # 1.000.
Verrouillage d’huile usée
Changer.
9Déformations de tube interne
Hors spécificationChanger.
Utiliser le comparateur 1.
N.B.:
La valeur de courbure est indiquée par
la moitié de la valeur du comparateur à
cadran.
XG
Ne pas tenter de redresser un tube
interne tordu car cela risquerait de
l’affaiblir dangereusement.
Tube externe
1. Examiner:
9Tube externe 1
Rayures/usure/endommagement
Changer.
IC554200Valvola di base
1. Ispezionare:
9Gruppo valvola 1
Usura/DanniSostituirlo.
9Anello di tenuta 2
DanniSostituirlo.
IC554400
Molla della forcella
1. Misurare:
9Lunghezza libera della molla
della forcella a
Fuori specificaSostituirla.
IC554502
Tubo interno
1. Ispezionare:
9Superficie del tubo interno a
RigatureRipararlo o sostituir-
lo.
Usare carta vetrata umida di
grana no. 1000.
Pezzo di bloccaggio dell’olio
danneggiatoSostituirlo.
9Curvature del tubo interno
Fuori specificaSostituirlo.
Usare il comparatore 1.
NOTA:
Il valore di curvatura corrisponde alla
metà del valore letto dal comparatore.
T
Non tentare di raddrizzare un tubo
interno piegato, poiché questo po-
trebbe indebolire pericolosamente il
tubo.
IC554600
Tubo esterno
1. Ispezionare:
9Tubo esterno 1
Rigature/Usura/Danni
Sostituirlo.
Stantard
460 mm 455 mm
(18,1 in) (17,9 in)Longueur libre de ressort
de fourche:Valore normale
460 mm 455 mm
(18,1 in) (17,9 in)Lunghezza libera della
molla della forcella:
Limite de déformation de
tube interne:
0,2 mm (0,008 in)
Standard
460 mm 455 mm
(18,1 in) (17,9 in)Ungespannte Länge des
Gebelbeinfeders:
Biegungsgrenze des
inneres Rohres:
0,2 mm (0,008 in)Limite di curvatura del
tubo interno:
0,2 mm (0,008 in)
5NX-9-30-5B 6/7/01 2:04 PM Page 11

5-32
CHASFRONT FORK
EC554700
Cap bolt
1. Inspect:
9Cap bolt 1
9O-ring 2
9Air bleed screw 3
Wear/DamageReplace.
EC555000
ASSEMBLY AND INSTALLATIONEC5551A1
Front fork assembly
1. Wash the all parts in a clean solvent.
2. Install:

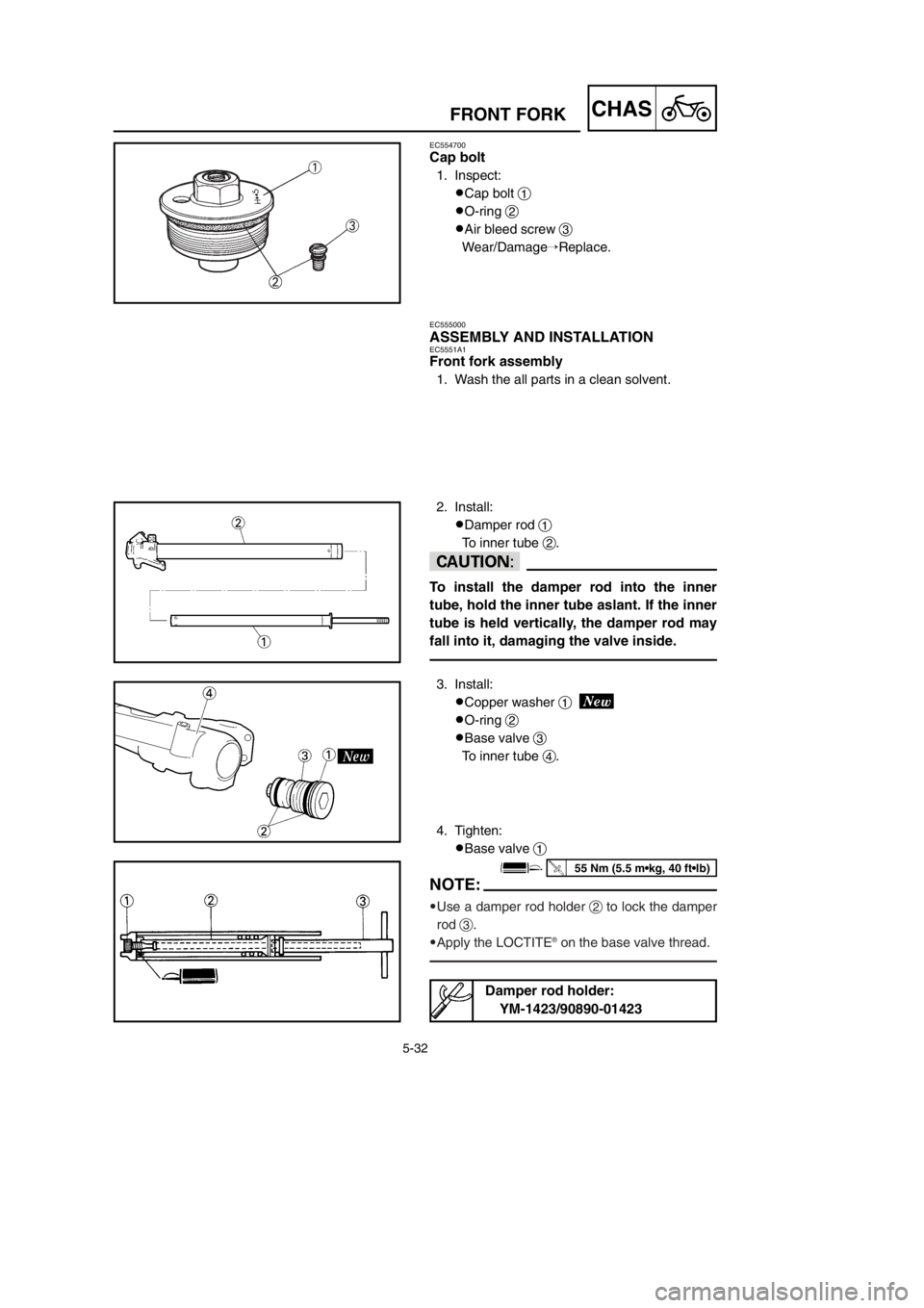

9Damper rod 1
To inner tube 2.
cC
To install the damper rod into the inner
tube, hold the inner tube aslant. If the inner
tube is held vertically, the damper rod may
fall into it, damaging the valve inside.
3. Install:
9Copper washer 1
9O-ring 2
9Base valve 3
To inner tube 4.
4. Tighten:
9Base valve 1
NOTE:
9Use a damper rod holder 2to lock the damper
rod 3.
9Apply the LOCTITE
®on the base valve thread.
Damper rod holder:
YM-1423/90890-01423
55 Nm (5.5 m•kg, 40 ft•lb)
5NX-9-30-5B 6/7/01 2:04 PM Page 12

5-32
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
Hutschraube
1. Prüfen:
9Hutschraube 1
9O-Ring 2
9Entlüftungschraube 3
Abnutzung/Beschädigung
Erneuern.
MONTAGE UND EINBAU
Vorderradgabeleinheit
1. Alle Teile in sauberem Lösungs-
mittel reinigen.
2. Einbauen:
9Dämpfungsstange 1
Zum inneren Rohr 2.
dD
Um die Dämpfungsstangeneinheit
in das inere Rohr einzubauen, das
innere Rohr geneigt halten, Wird
das innere Rohr vertikal gehalten,
dann kann die Stangeneinheit hin-
einfallen und das darinnen befindli-
che Ventil beschädigen.
3. Einbauen:
9Kupferscheibe 1
9O-Ring 2
9Hauptventil 3
Zum innere Rohr 4.
4. Festziehen:
9Hauptventil 1
HINWEIS:
9Den Dämpfungsstange-Halter 2
verwenden, um die Dämpfungs-
stange 3zu verriegeln.
9LOCTITE
®auf Hauptventilgewinde
auftragen.
Boulon capuchon
1. Examiner:
9Boulon capuchon 1
9Joint torique 2
9Vis de purge d’air 3
Usure/endommagement
Changer.
REMONTAGE ET
MONTAGE
Ensemble fourche avant
1. Laver tous les éléments dans un
solvant propre.
2. Monter:
9Tige d’amortisseur 1
Au tube interne 2.
fF
Pour monter l’ensemble de tige
d’amortisseur dans le tube interne, te-
nir le tube interne de biais. Si le tube
interne est tenu verticalement, l’en-
semble de tige peut y tomber, endom-
mageant l’intérieur de la soupape.
3. Monter:
9Rondelle en cuivre 1
9Joint torique 2
9Soupape de base 3
Au tube interne 4.
4. Serrer:
9Soupape de base 1
N.B.:
9Uniliser le poignée tige d’amortisseur
2pour bloquer la tige d’amortisseur
3.
9Appliquer du LOCTITE®sur la filetage
de la soupape de base.
IC554700
Vite mordente
1. Ispezionare:
9Vite mordente 1
9Anello di tenuta 2
9Vite di spurgo dell’aria 3
Usura/DanniSostituirli.
IC555000
MONTAGGIO E
INSTALLAZIONE
IC5551A1
Montaggio della forcella anteriore
1. Lavare tutte le parti in un solvente
pulito.
2. Installare:
9Barra dello smorzatore 1
Sul tubo interno 2.
iI
Per installare la barra dello smorza-
tore nel tubo interno, tenere il tubo
interno obliquo. Se il tubo interno
viene tenuto verticalmente, la barra
dello smorzatore può cadervi dentro,
danneggiando la valvola all’interno.
3. Installare:
9Rondella in rame 1
9Anello di tenuta 2
9Valvola di base 3
Sul tubo interno 4.
4. Serrare:
9Valvola di base 1
NOTA:
9Usare un reggibarra dello smorzatore
2per bloccare la barra dello smorza-
tore 3.
9Applicare sulla filettatura della valvo-
la di base il LOCTITE
®.
55 Nm (5,5 m•kg, 40 ft•lb)55 Nm (5,5 m•kg, 40 ft•lb)55 Nm (5,5 m•kg, 40 ft•lb)
Poignée tige d’amortisseur:
YM-1423/90890-01423Dämpfungsstange-Halter:
YM-1423/90890-01423Reggibarra dello smorzatore: YM-1423/90890-01423
5NX-9-30-5B 6/7/01 2:04 PM Page 13

5-33
CHASFRONT FORK
5. Install:
9Spring guide 1
9Locknut 2
To damper rod 3.
NOTE:
9Install the spring guide with its cut afacing
upward.
9With its thread bfacing upward, fully finger
tighten the locknut onto the damper rod.
6. Install:
9Dust seal 1
9Stopper ring 2
9Oil seal 3
9Plain washer 4
9Slide metal 5
To inner tube 6.
NOTE:
9Apply the fork oil on the inner tube.
9When installing the oil seal, use vinyl seat a
with fork oil applied to protect the oil seal lip.
9Install the oil seal with its manufacture's marks
or number facing the axle holder side.
7. Install:
9Piston metal 1
NOTE:
Install the piston metal onto the slot on inner
tube.
8. Install:
9Outer tube 1
To inner tube 2.
5NX-9-30-5B 6/7/01 2:05 PM Page 14
