YAMAHA YZ250LC 2005 Owners Manual

5-1
CHAS
ROUE AVANT ET ROUE ARRIEREF
VORDERRAD UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DES VORDERRADES
Die Maschine halten, indem ein geeigne-
ter Ständer unter dem Motor angeordnet
wird.
1 Schraube (Achshalter) 4 Nur lösen.
2 Mutter (Vorderrandachse) 1
3 Vorderradachse 1
4 Vorderrad 1
5 Hülse 2
6 Öldichtung 2
7 Lager 2 Siehe unter „AUSBAUPUNKTE“.
8 Bremsscheibe 1
FAHRGESTELL
VORDERRAD UND HINTERRAD
VORDERRAD
Ausbauumfang:1Ausbau des Vorderrades 2Ausbau des Radlagers 3Ausbau der Bremsscheibe
PARTIE CYCLE
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT
Etendue de dépose:1Dépose de la roue avant 2Dépose du roulement de roue 3Dépose du disque de frein
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DE LA ROUE AVANT
Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Boulon (support d’axe) 4 Uniquement desserrage.
2 Ecrou (axe de roue avant) 1
3 Axe de roue avant 1
4 Roue avant 1
5 Collerette 2
6 Bague d’étanchéité 2
7 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
8 Disque de frein 1
Préparation pour la déposeXGBien soutenir la machine afin qu’elle ne risque pas
de se renverser.
IC500000
TELAIO
IC590000
RUOTA ANTERIORE E RUOTA POSTERIORE
IC598000
RUOTA ANTERIORE
Ampiezza della rimozione:1Rimozione della ruota anteriore 2Rimozione del cuscinetto della ruota 3Rimozione del disco del freno
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DELLA RUOTA ANTE-
RIORE
Reggere il veicolo collocando sotto il
motore l’apposito supporto.
1 Bullone (supporto dell’asse) 4 Soltanto allentamento.
2 Dado (asse della ruota anteriore) 1
3 Asse della ruota anteriore 1
4 Ruota anteriore 1
5 Bordino 2
6 Paraolio 2
7 Cuscinetto 2 Consultare “PUNTI DI RIMOZIONE”.
8 Disco del freno 1Preparazione per
la rimozione
TSostenere saldamente il veicolo in modo che non vi sia
il pericolo che si ribalti.
WDie Maschine richtig abstützen, damit es nicht
umfallen kann.Vorbereitung für den Aus-
bau
1
2
3
3
3
1
2
3
3
5
1
2
3
1P8-9-30-5A 19/5/04 9:28 AM Page 3

5-2
CHASFRONT WHEEL AND REAR WHEEL
EC598100

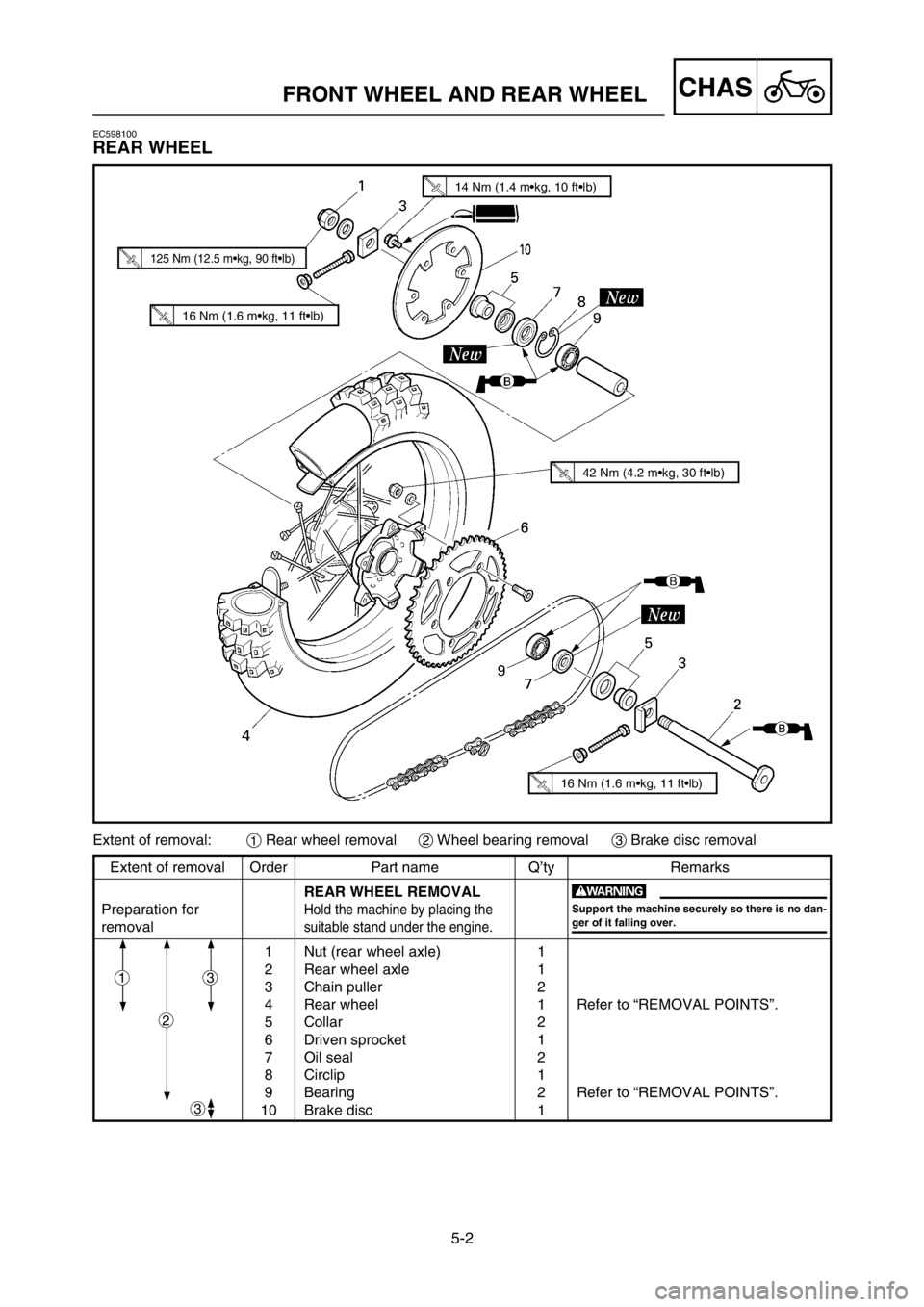

REAR WHEEL
Extent of removal:1Rear wheel removal2Wheel bearing removal3Brake disc removal
Extent of removal Order Part name Q’ty Remarks
REAR WHEEL REMOVAL
Preparation for
Hold the machine by placing the
removalsuitable stand under the engine.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Driven sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10 Brake disc 1
2
13
3
w
Support the machine securely so there is no dan-
ger of it falling over.
125 Nm (12.5 m•kg, 90 ft•lb)
14 Nm (1.4 m•kg, 10 ft•lb)
16 Nm (1.6 m•kg, 11 ft•lb)
16 Nm (1.6 m•kg, 11 ft•lb)
42 Nm (4.2 m•kg, 30 ft•lb)
1P8-9-30-5A 19/5/04 9:28 AM Page 4

5-2
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDERRAD UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DES HINTERRADES
Die Maschine halten, indem ein geeigne-
ter Ständer unter dem Motor angeordnet
wird.
1 Mutter (Hinterradachse) 1
2 Hinterradachse 1
3 Kettenspanner 2
4 Hinterrad 1 Siehe unter „AUSBAUPUNKTE“.
5 Hülse 2
6 Abtriebskettenrad 1
7 Öldichtung 2
8 Sprengring 1
9 Lager 2 Siehe unter „AUSBAUPUNKTE“.
10 Bremsscheibe 1
HINTERRAD
Ausbauumfang:1Ausbau des Hinterrades 2Ausbau des Radlagers 3Ausbau der Bremsscheibe
ROUE ARRIERE
Etendue de dépose:1Dépose de roue arrière 2Dépose du roulement de roue 3Dépose du disque de frein
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DE LA ROUE ARRIERE
Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5 Collerette 2
6 Pignon mené 1
7 Bague d’étanchéité 2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10 Disque de frein 1
Préparation pour la déposeXGBien soutenir la machine afin qu’elle ne risque pas
de se renverser.
IC598100
RUOTA POSTERIORE
Ampiezza della rimozione:1Rimozione della ruota posteriore 2Rimozione del cuscinetto della ruota
3Rimozione del disco del freno
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DELLA RUOTA
POSTERIORE
Sostenere il veicolo collocando sotto il
motore l’apposito supporto.
1 Dado (asse della ruota posteriore) 1
2 Asse della ruota posteriore 1
3 Estrattore per catena 2
4 Ruota posteriore 1 Consultare “PUNTI DI RIMOZIONE”.
5 Bordino 2
6 Rocchetto condotto 1
7 Paraolio 2
8 Anello elastico di arresto 1
9 Cuscinetto 2 Consultare “PUNTI DI RIMOZIONE”.
10 Disco del freno 1Preparazione per la
rimozione
TSostenere saldamente il veicolo in modo che non vi sia
il pericolo che si ribalti.
WDie Maschine richtig abstützen, damit es nicht
umfallen kann.
Vorbereitung für den Aus-
bau
1
2
3
3
1
2
3
3
1
2
3
3
1P8-9-30-5A 19/5/04 9:28 AM Page 5

5-3
CHASFRONT WHEEL AND REAR WHEEL
EC593000
REMOVAL POINTS
EC523101
Rear wheel
1. Remove:
9Wheel 1
NOTE:
Push the wheel forward and remove the drive
chain 2.
EC513201
Wheel bearing (if necessary)
1. Remove:
9Bearing 1
NOTE:
Remove the bearing using a general bearing
puller 2.
EC594000
INSPECTION
EC514100
Wheel
1. Measure:
9Wheel runout
Out of limitRepair/Replace.
2. Inspect:
9Bearing
Rotate inner race with a finger.
Rough spot/SeizureReplace.
NOTE:
Replace the bearings, oil seal and wheel collar
as a set.
Wheel runout limit:
Radial
1 1
: 2.0mm (0.08 in)
Lateral 2 2
: 2.0mm (0.08 in)
1P8-9-30-5A 19/5/04 9:28 AM Page 6

5-3
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDERRAD UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
AUSBAUPUNKTE
Hinterrad
1. Ausbauen:
9Rad 1
HINWEIS:
Das Rad nach vorne stoßen und die
Antriebskette 2abnehmen.
Radlager (wenn erforderlich)
1. Ausbauen:
9Lager 1
HINWEIS:
Das Lager unter Verwendung einer
allgemeinen Lager-Abziehvorrichtung
2ausbauen.
INSPEKTION
Rad
1. Messen:
9Felgenschlag
Außerhalb des Grenzwertes
Reparieren/Erneuern.
2. Prüfen:
9Lager
Den inneren Laufring mit
einem Finger drehen.
Rauhe Stellen/Freßspuren
Erneuern.
HINWEIS:
Die Lager, die Öldichtung und die
Radhülse als Satz erneuern.
POINTS DE DEPOSE
Roue arrière
1. Déposer:
9Roue 1
N.B.:
Pousser la roue vers l’avant et déposer
la chaîne de transmission 2.
Roulement de roue (si nécessaire)
1. Déposer:
9Roulement 1
N.B.:
Déposer le roulement en utilisant un
arrache-roulement courant 2.
VERIFICATION
Roue
1. Mesure:
9Voile de roue
Hors limiteRéparer/Changer.
2. Examiner:
9Roulement
Faire tourner la bague intérieure
avec le doigt.
Point dur/grippage’Changer.
N.B.:
Changer les roulements, la bague
d’étanchéité et la collerette de roue
comme un ensemble.
IC593000PUNTI DI RIMOZIONE
IC523101
Ruota posteriore
1. Togliere:
9Ruota 1
NOTA:
Spingere in avanti la ruota e togliere la
catena di trasmissione 2.
IC513201
Cuscinetto della ruota (se necessario)
1. Togliere:
9Cuscinetto 1
NOTA:
Togliere il cuscinetto usando un estrat-
tore generico per cuscinetti 2.
IC594000
ISPEZIONE
IC514100
Ruota
1. Misurare:
9Scentratura della ruota
Fuori limite
Ripararla/Sostituirla.
2. Ispezionare:
9Cuscinetto
Ruotare l’anello interno con un
dito.
Ruvidità/Grippaggio
Sostituir-
lo.
NOTA:
Sostituire i cuscinetti, il paraolio e il
bordino della ruota come set.
Limite de voile de la roue:
Radial 1 1
: 2,0 mm
(0,08 in)
Latéral 2 2
: 2,0 mm
(0,08 in)
Limite di scentratura
della ruota:
Radiale 1 1
: 2,0 mm
(0,08 in)
Laterale 2 2
: 2,0 mm
(0,08 in)
Felgen-Verschleißgrenze:Senkrecht 1 1
: 2,0 mm
(0,08 in)
Seitlich 2 2
: 2,0 mm
(0,08 in)
1P8-9-30-5A 19/5/04 9:28 AM Page 7

5-4
CHASFRONT WHEEL AND REAR WHEEL
EC514200
Wheel axle
1. Measure:
9Wheel axle bends
Out of specificationReplace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
w
Do not attempt to straighten a bent axle.
EC594200
Brake disc
1. Measure:
9Brake disc deflection (only rear brake disc)
Use the dial gauge 1.
Out of specificationInspect wheel runout.
If wheel runout is in good condition, re-
place the brake disc.
2. Measure:
9Brake disc thickness a
Out of limitReplace.
Wheel axle bending limit:
0.5 mm (0.020 in)
Disc wear limit:
Standard
Front 3.0 mm (0.12 in) 2.5 mm (0.10 in)
Rear 4.0 mm (0.16 in) 3.5 mm (0.14 in)
Disc deflection limit:
Standard
Rear —
0.15 mm (0.006 in)
1P8-9-30-5A 19/5/04 9:28 AM Page 8

5-4
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDERRAD UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
Disque de frein
1. Mesurer:
9Déflexion de disque de frein
(uniquement le disque de frein
arrière)
Utiliser le comparateur 1.
Hors spécificationExaminer le
voile de roue.
Si le voile de la roue est normal,
changer le disque de frein.
2. Mesurer:
9Epaisseur de disque de frein a
Hors limiteChanger.
Radachse
1. Messen:
9Radachsenbiegung
Abweichung von Spezifikation
Erneuern.
Die Meßuhr 1verwenden.
HINWEIS:
Der Biegewert entpricht der Hälfte der
Meßuhranzeige.
W
Niemals versuchen, eine verbogene
Achse geradezubiegen.
Axe de roue
1. Mesurer:
9Les flexions de l’axe de roue
Hors-spécification Changer.
Utiliser le comparateur 1.
N.B.:
La valeur de flexion est égale à la moi-
tié de la lecture du comparateur.
XG
Ne jamais tenter de redresser un axe
tordu.
IC514200
Asse della ruota
1. Misurare:
9Curvature dell’asse della ruota
Fuori specificaSostituirlo.
Usare il comparatore 1.
NOTA:
Il valore di curvatura equivale a metà
del valore letto dal comparatore.
T
Non tentare di raddrizzare un asse
piegato.
Limite de torsion de l’axe
de roue:
0,5 mm (0,020 in)
Limite d’usure de disque:
Standard Avant3,0 mm (0,12 in) 2,5 mm (0,10 in)
Arrière 4,0 mm (0,16 in) 3,5 mm (0,14 in)
IC594200
Disco del freno
1. Misurare:
9Inflessione del disco del freno
(soltanto il disco del freno
posteriore)
Usare il comparatore 1.
Fuori specificaIspezionare la
scentratura della ruota.
Se la scentratura della ruota è in
buone condizioni, sostituire il
disco del freno.
2. Misurare:
9Spessore del disco del freno a
Fuori limiteSostituirlo.
Limite di curvatura
dell’asse della ruota:
0,5 mm (0,020 in)
Limite di usura del disco
Valore normaleAnteriore3,0 mm (0,12 in) 2,5 mm (0,10 in)
Posteriore4,0 mm (0,16 in) 3,5 mm (0,14 in)
Bremsscheibe
1. Messen:
9Bremsscheibenschlag (Nur
Hinterrad-Bremsscheibe)
Die Meßuhr 1verwenden.
Abweichung von Spezifikation
Schlag der Felge prüfen.
Falls der Felgenschlag inner-
halb des zulässigen Bereiches
liegt, die Bremsscheibe erneu-
ern.
2. Messen:
9Bremsscheibendicke a
Außerhalb des Grenzwertes
Erneuern.
Radachse-durchbie-
guhgsgrenze:
0,5 mm (0,020 in)
Bremsscheibe-
Verschleißgrenze:
Standard
Vorne3,0 mm (0,12 in) 2,5 mm (0,10 in)
Hinten 4,0 mm (0,16 in) 3,5 mm (0,14 in)
Limite de déflection de
disque:
Standard
Arrière—0,15 mm (0,006 in)
Bremsscheiben-
Schlaggrenze:
Standard
Hinten —0,15 mm (0,006 in)
Limite di inflessione del
disco:
Valore normale
Posteriore—0,15 mm (0,006 in)
1P8-9-30-5A 19/5/04 9:28 AM Page 9

5-5
CHASFRONT WHEEL AND REAR WHEEL
EC595000
ASSEMBLY AND INSTALLATION
EC595101
Front wheel
1. Install:
9Bearing (left) 1
9Spacer 2
9Bearing (right) 3
9Oil seal 4
NOTE:
9Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
9Use a socket that matches the outside diam-
eter of the race of the bearing.
9Left side of bearing shall be installed first.
9Install the oil seal with its manufacture’s
marks or numbers facing outward.
cC
Do not strike the inner race of the bearing.
Contact should be made only with the out-
er race.
2. Install:
9Brake disc 1
9Bolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
3. Install:
9Collar 1
NOTE:
9Apply the lithium soap base grease on the oil
seal lip.
9Install the collars with their projections afacing
the wheel.
4. Install:
9Wheel
NOTE:
Install the brake disc 1between the brake pads
2correctly.
12 Nm (1.2 m•kg, 8.7 ft•lb)
1P8-9-30-5A 19/5/04 9:28 AM Page 10

5-5
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDERRAD UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
MONTAGE UND EINBAU
Vorderrad
1. Einbauen:
9Lager (Links) 1
9Distanzhülse 2
9Lager (Rechts) 3
9Öldichtung 4
HINWEIS:
9Lithiumseifen-Schmierfett auf dem
Lager und der Dichtlippe des Wel-
lendichtringes auftragen, wenn diese
eingebaut werden.
9Eine Hülse verwenden, die dem
äußeren Lagerlaufring entspricht.
9Die linke Seite des Lagers ist zuerst
einzubauen.
9Öldichtung so einbaut, daß das Zei-
chen des Herstellers oder die Her-
stellungsnummer nach außen
gerichtet ist.
dD
Niemals gegen den inneren
Laufring schlagen. Das Werkzeug
darf nur am äußeren Laufring
angreifen.
2. Einbauen:
9Bremsscheibe 1
9Schraube (Bremsscheibe) 2
HINWEIS:
Die Schrauben überkreuz in mehrerer
Schritten festziehen.
3. Einbauen:
9Hülse 1
HINWEIS:
9Das Lithiumfett auf Öldichtungslippe
auftragen.
9Manschetten mit deren Überstände
azum Rad einbauen.
4. Einbauen:
9Rad
HINWEIS:
Die Bremsscheibe 1richtig zwischen
den Bremsbelagplatten 2einbauen.
REMONTAGE ET
MONTAGE
Roue avant
1. Monter:
9Roulement (gauche) 1
9Entretoise 2
9Roulement (droit) 3
9Bague d’étanchéité 4
N.B.:
9Appliquer une graisse à base de savon
au lithium sur le roulement et la lèvre
de la bague d’étanchéité lors de la
repose.
9Utiliser une douille convenant au dia-
mètre extérieure de la cage du roule-
ment.
9Le roulement latéral gauche doit mon-
ter premier.
9Monter la bague d’étanchéité avec ses
marques ou numéros de fabricant diri-
gés vers l’extérieur.
fF
Ne pas frapper sur le chemin de rou-
lement interne. Le contact ne doit
avoir lieu qu’avec le chemin de roule-
ment extérieur.
2. Monter:
9Disque de frein 1
9Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étape en utilisant
un modèle d’entre croisement.
3. Monter:
9Collerette 1
N.B.:
9Appliquer de la graisse à base de
savon au lithium sur les lèvres de
bague d’étanchéité.
9Installer les colliers avec leurs saillies
aface à la roue.
4. Monter:
9Roue
N.B.:
Reposer correctement le disque 1du
frein entre les patins 2de frein.
IC595000
MONTAGGIO E
INSTALLAZIONE
IC595101
Ruota anteriore
1. Installare:
9Cuscinetto (sinistro) 1
9Distanziale 2
9Cuscinetto (destro) 3
9Paraolio 4
NOTA:
9Applicare il grasso a base di sapone di
litio sul cuscinetto e sul labbro del
paraolio durante l’installazione.
9Usare una chiave a tubo che corri-
sponda al diametro esterno dell’anello
del cuscinetto.
9Si dovrebbe installare per primo il
lato sinistro del cuscinetto.
9Installare il paraolio con le marcature
o i numeri di fabbricazione rivolti
verso l’esterno.
iI
Non colpire l’anello interno del cusci-
netto. Si dovrebbe entrare in contatto
soltanto con l’anello esterno.
2. Installare:
9Disco del freno 1
9Bullone (disco del freno) 2
NOTA:
Serrare i bulloni in sequenza, usando
uno schema incrociato.
3. Installare:
9Bordino 1
NOTA:
9Applicare sul labbro del paraolio il
grasso a base di sapone di litio.
9Installare i bordini con le sporgenze
arivolte verso la ruota.
4. Installare:
9Ruota
NOTA:
Installare correttamente il disco del
freno 1fra le pastiglie del freno 2.
12 Nm (1,2 m•kg, 8,7 ft•lb)12 Nm (1,2 m•kg, 8,7 ft•lb)12 Nm (1,2 m•kg, 8,7 ft•lb)
1P8-9-30-5A 19/5/04 9:28 AM Page 11

5-6
CHASFRONT WHEEL AND REAR WHEEL
5. Install:
9Wheel axle 1
NOTE:
Apply the lithium soap base grease on the wheel
axle.
6. Install:
9Nut (wheel axle) 1
7. Tighten:
9Bolt (axle holder) 1
NOTE:
Before tightening the bolt, fit the wheel axle to
the axle holder by stroking the front fork several
times with the front brake applied.
105 Nm (10.5 m•kg, 75 ft•lb)
23 Nm (2.3 m•kg, 17 ft•lb)
1P8-9-30-5A 19/5/04 9:28 AM Page 12
