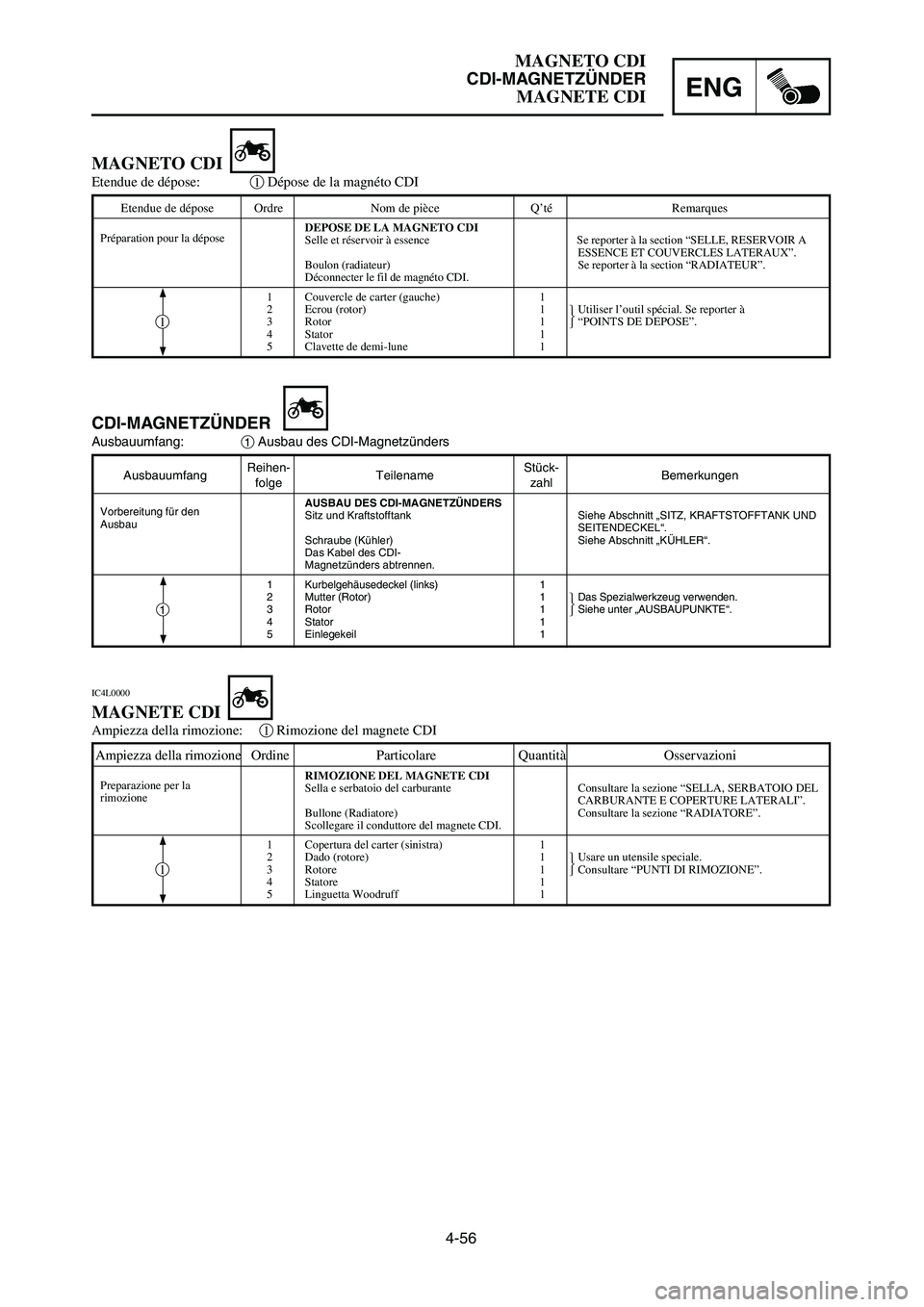

4-56
MAGNETO CDI
CDI-MAGNETZÜNDER
MAGNETE CDIENG
AusbauumfangReihen-
TeilenameStück-
Bemerkungenfolge zahl
AUSBAU DES CDI-MAGNETZÜNDERS
Sitz und Kraftstofftank Siehe Abschnitt „SITZ, KRAFTSTOFFTANK UND
SEITENDECKEL“.
Schraube (Kühler) Siehe Abschnitt „KÜHLER“.
Das Kabel des CDI-
Magnetzünders abtrennen.
1 Kurbelgehäusedeckel (links) 1
2 Mutter (Rotor) 1 Das Spezialwerkzeug verwenden.
3 Rotor 1 Siehe unter „AUSBAUPUNKTE“.
4 Stator 1
5 Einlegekeil 1
CDI-MAGNETZÜNDER
Ausbauumfang:1Ausbau des CDI-Magnetzünders
MAGNETO CDI
Etendue de dépose:1Dépose de la magnéto CDI
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DE LA MAGNETO CDI
Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET COUVERCLES LATERAUX”.
Boulon (radiateur) Se reporter à la section “RADIATEUR”.
Déconnecter le fil de magnéto CDI.
1 Couvercle de carter (gauche) 1
2 Ecrou (rotor) 1 Utiliser l’outil spécial. Se reporter à
3 Rotor 1 “POINTS DE DEPOSE”.
4 Stator 1
5 Clavette de demi-lune 1
IC4L0000
MAGNETE CDI
Ampiezza della rimozione:1Rimozione del magnete CDI
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DEL MAGNETE CDI
Sella e serbatoio del carburante Consultare la sezione “SELLA, SERBATOIO DEL
CARBURANTE E COPERTURE LATERALI”.
Bullone (Radiatore) Consultare la sezione “RADIATORE”.
Scollegare il conduttore del magnete CDI.
1 Copertura del carter (sinistra) 1
2 Dado (rotore) 1 Usare un utensile speciale.
3 Rotore 1 Consultare “PUNTI DI RIMOZIONE”.
4 Statore 1
5 Linguetta Woodruff 1
Preparazione per la
rimozione
Vorbereitung für den
Ausbau
Préparation pour la dépose








1
1
1
1P8-9-32-4c 5/1/06 10:46 AM Page 15

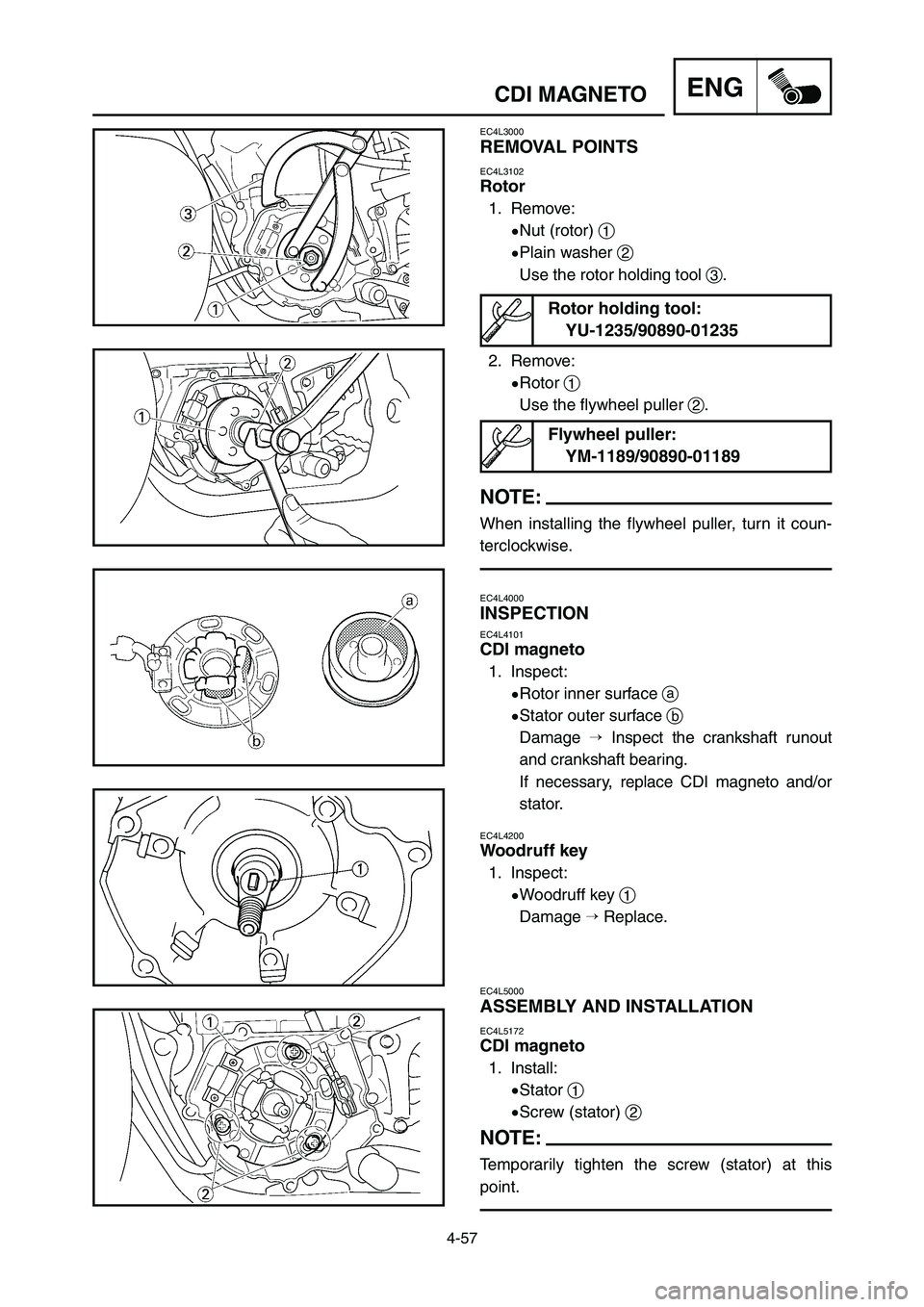

4-57
CDI MAGNETOENG
EC4L5000
ASSEMBLY AND INSTALLATION
EC4L5172
CDI magneto
1. Install:
9Stator 1
9Screw (stator) 2
NOTE:
Temporarily tighten the screw (stator) at this
point.
2. Remove:
9Rotor 1
Use the flywheel puller 2.
NOTE:
When installing the flywheel puller, turn it coun-
terclockwise.
EC4L3000
REMOVAL POINTS
EC4L3102
Rotor
1. Remove:
9Nut (rotor) 1
9Plain washer 2
Use the rotor holding tool 3.
EC4L4000
INSPECTION
EC4L4101
CDI magneto
1. Inspect:
9Rotor inner surface a
9Stator outer surface b
Damage
Inspect the crankshaft runout
and crankshaft bearing.
If necessary, replace CDI magneto and/or
stator.
EC4L4200
Woodruff key
1. Inspect:
9Woodruff key 1
Damage
Replace.
Rotor holding tool:
YU-1235/90890-01235
Flywheel puller:
YM-1189/90890-01189
1P8-9-32-4c 5/1/06 10:46 AM Page 16

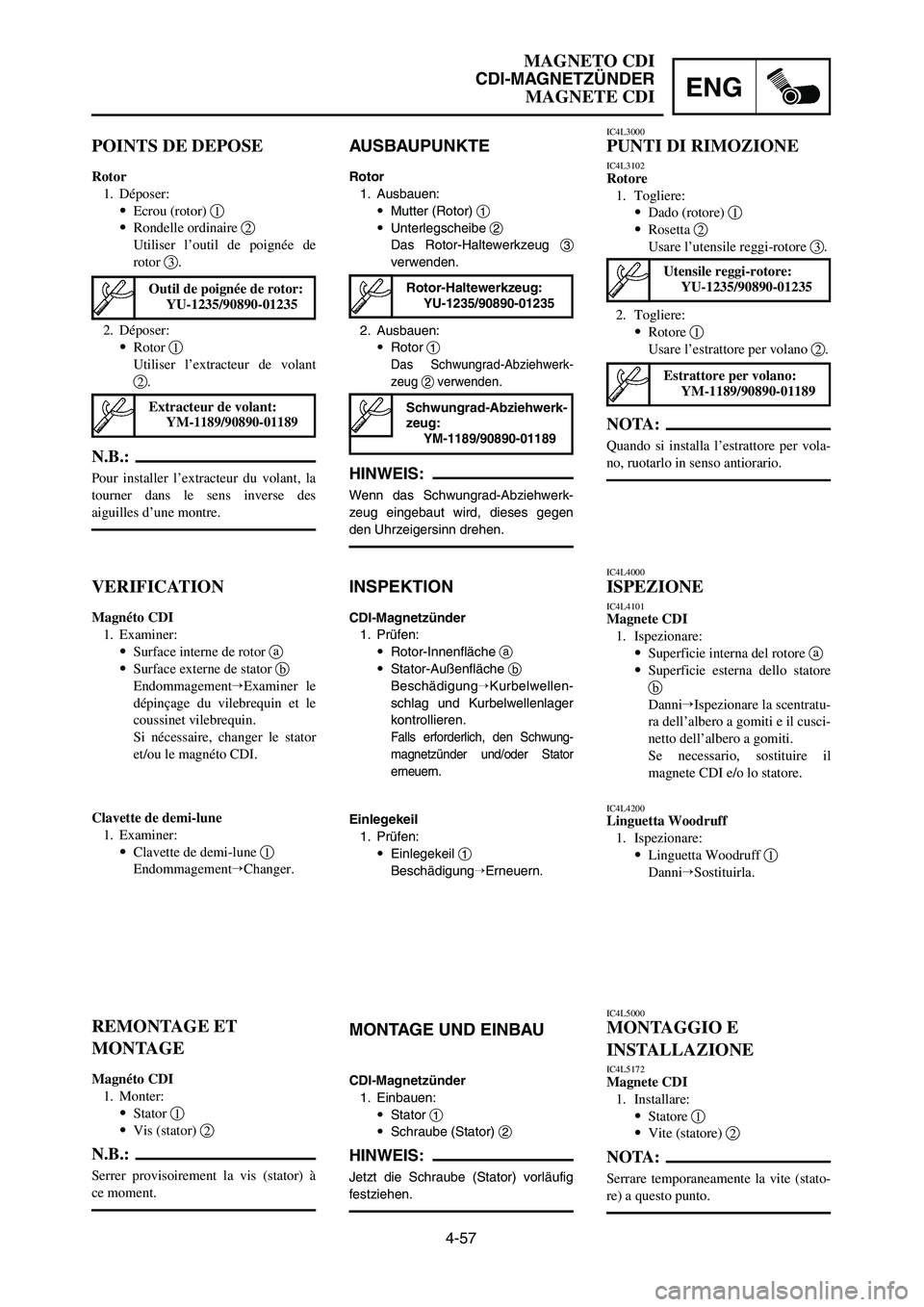

4-57
MAGNETO CDI
CDI-MAGNETZÜNDER
MAGNETE CDIENG
AUSBAUPUNKTE
Rotor
1. Ausbauen:
9Mutter (Rotor) 1
9Unterlegscheibe 2
Das Rotor-Haltewerkzeug 3
verwenden.
2. Ausbauen:
9Rotor 1
Das Schwungrad-Abziehwerk-
zeug 2verwenden.
HINWEIS:
Wenn das Schwungrad-Abziehwerk-
zeug eingebaut wird, dieses gegen
den Uhrzeigersinn drehen.
INSPEKTION
CDI-Magnetzünder
1. Prüfen:
9Rotor-Innenfläche a
9Stator-Außenfläche b
BeschädigungKurbelwellen-
schlag und Kurbelwellenlager
kontrollieren.
Falls erforderlich, den Schwung-
magnetzünder und/oder Stator
erneuern.
Einlegekeil
1. Prüfen:
9Einlegekeil 1
BeschädigungErneuern.
MONTAGE UND EINBAU
CDI-Magnetzünder
1. Einbauen:
9Stator 1
9Schraube (Stator) 2
HINWEIS:
Jetzt die Schraube (Stator) vorläufig
festziehen.
POINTS DE DEPOSE
Rotor
1. Déposer:
9Ecrou (rotor) 1
9Rondelle ordinaire 2
Utiliser l’outil de poignée de
rotor 3.
2. Déposer:
9Rotor 1
Utiliser l’extracteur de volant
2.
N.B.:
Pour installer l’extracteur du volant, la
tourner dans le sens inverse des
aiguilles d’une montre.
VERIFICATION
Magnéto CDI
1. Examiner:
9Surface interne de rotor a
9Surface externe de stator b
EndommagementExaminer le
dépinçage du vilebrequin et le
coussinet vilebrequin.
Si nécessaire, changer le stator
et/ou le magnéto CDI.
Clavette de demi-lune
1. Examiner:
9Clavette de demi-lune 1
EndommagementChanger.
REMONTAGE ET
MONTAGE
Magnéto CDI
1. Monter:
9Stator 1
9Vis (stator) 2
N.B.:
Serrer provisoirement la vis (stator) à
ce moment.
IC4L3000
PUNTI DI RIMOZIONE
IC4L3102Rotore
1. Togliere:
9Dado (rotore) 1
9Rosetta 2
Usare l’utensile reggi-rotore 3.
2. Togliere:
9Rotore 1
Usare l’estrattore per volano 2.
NOTA:
Quando si installa l’estrattore per vola-
no, ruotarlo in senso antiorario.
IC4L4000
ISPEZIONE
IC4L4101Magnete CDI
1. Ispezionare:
9Superficie interna del rotore a
9Superficie esterna dello statore
b
DanniIspezionare la scentratu-
ra dell’albero a gomiti e il cusci-
netto dell’albero a gomiti.
Se necessario, sostituire il
magnete CDI e/o lo statore.
IC4L4200Linguetta Woodruff
1. Ispezionare:
9Linguetta Woodruff 1
DanniSostituirla.
IC4L5000
MONTAGGIO E
INSTALLAZIONE
IC4L5172Magnete CDI
1. Installare:
9Statore 1
9Vite (statore) 2
NOTA:
Serrare temporaneamente la vite (stato-
re) a questo punto.
Outil de poignée de rotor:
YU-1235/90890-01235
Utensile reggi-rotore:
YU-1235/90890-01235
Rotor-Haltewerkzeug:YU-1235/90890-01235
Extracteur de volant:YM-1189/90890-01189Schwungrad-Abziehwerk-
zeug:
YM-1189/90890-01189
Estrattore per volano:
YM-1189/90890-01189
1P8-9-32-4c 5/1/06 10:46 AM Page 17

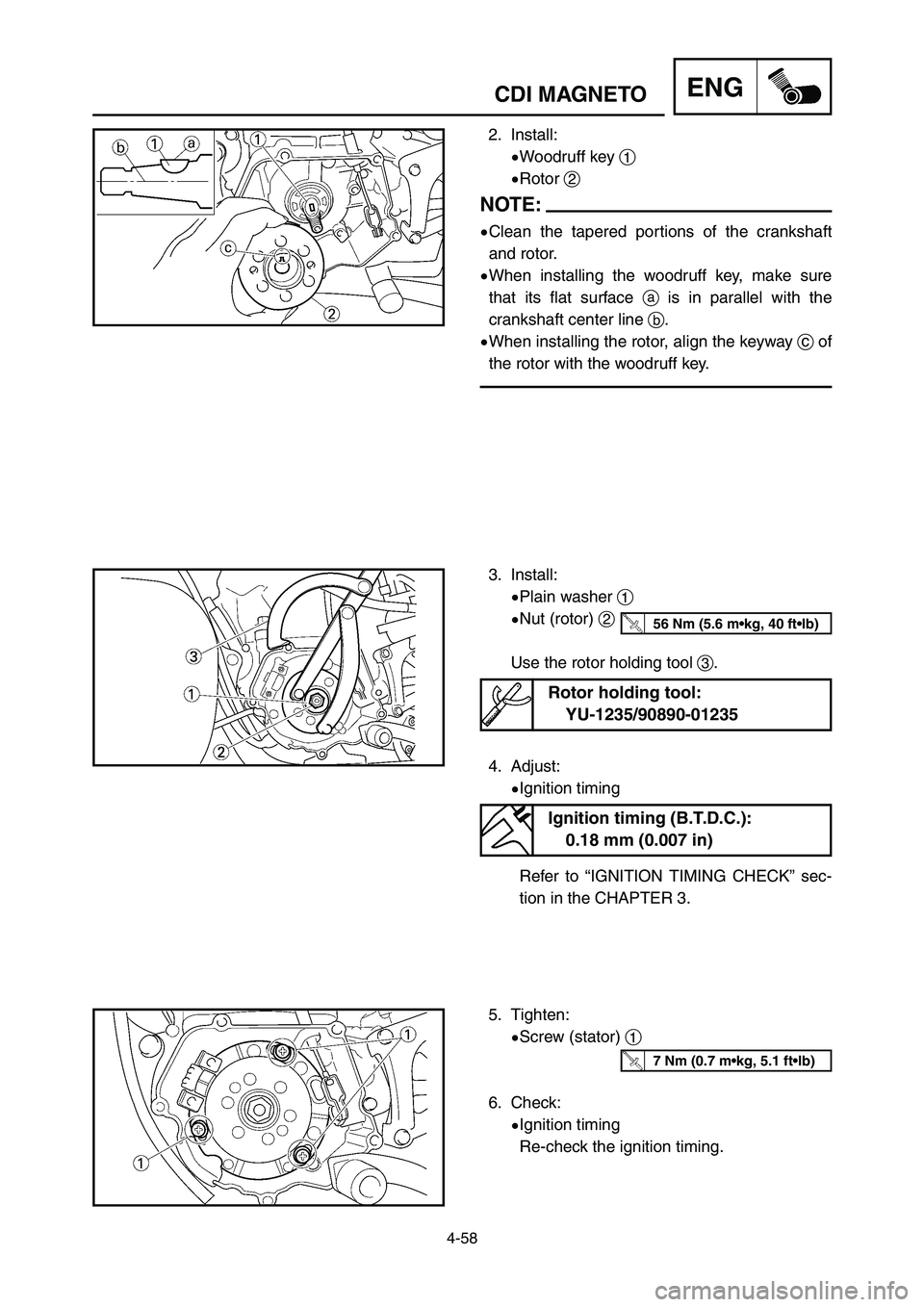

4-58
CDI MAGNETOENG
5. Tighten:
9Screw (stator) 1
6. Check:
9Ignition timing
Re-check the ignition timing.
3. Install:
9Plain washer 1
9Nut (rotor) 2
Use the rotor holding tool 3.
4. Adjust:
9Ignition timing
Refer to “IGNITION TIMING CHECK” sec-
tion in the CHAPTER 3. 2. Install:
9Woodruff key 1
9Rotor 2
NOTE:
9Clean the tapered portions of the crankshaft
and rotor.
9When installing the woodruff key, make sure
that its flat surface ais in parallel with the
crankshaft center line b.
9When installing the rotor, align the keyway cof
the rotor with the woodruff key.
7 Nm (0.7 m•kg, 5.1 ft•lb)
Rotor holding tool:
YU-1235/90890-01235
Ignition timing (B.T.D.C.):
0.18 mm (0.007 in)
56 Nm (5.6 m•kg, 40 ft•lb)
1P8-9-32-4c 5/1/06 10:46 AM Page 18

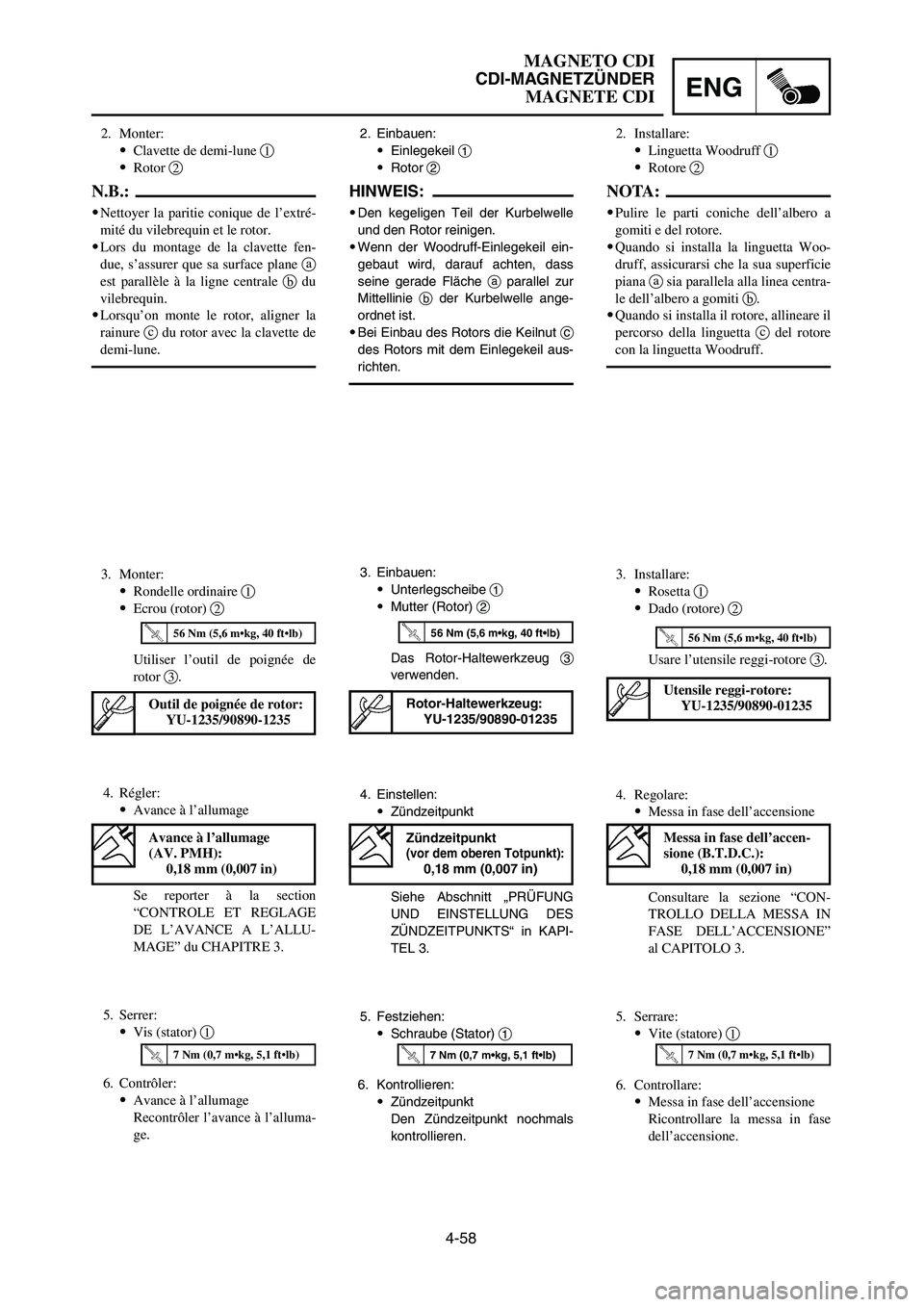

4-58
MAGNETO CDI
CDI-MAGNETZÜNDER
MAGNETE CDIENG
2. Einbauen:
9Einlegekeil 1
9Rotor 2
HINWEIS:
9Den kegeligen Teil der Kurbelwelle
und den Rotor reinigen.
9Wenn der Woodruff-Einlegekeil ein-
gebaut wird, darauf achten, dass
seine gerade Fläche aparallel zur
Mittellinie bder Kurbelwelle ange-
ordnet ist.
9Bei Einbau des Rotors die Keilnut c
des Rotors mit dem Einlegekeil aus-
richten.
3. Einbauen:
9Unterlegscheibe 1
9Mutter (Rotor) 2
Das Rotor-Haltewerkzeug 3
verwenden.
4. Einstellen:
9Zündzeitpunkt
Siehe Abschnitt „PRÜFUNG
UND EINSTELLUNG DES
ZÜNDZEITPUNKTS“ in KAPI-
TEL 3.
5. Festziehen:
9Schraube (Stator) 1
6. Kontrollieren:
9Zündzeitpunkt
Den Zündzeitpunkt nochmals
kontrollieren.
2. Monter:
9Clavette de demi-lune 1
9Rotor 2
N.B.:
9Nettoyer la paritie conique de l’extré-
mité du vilebrequin et le rotor.
9Lors du montage de la clavette fen-
due, s’assurer que sa surface plane a
est parallèle à la ligne centrale bdu
vilebrequin.
9Lorsqu’on monte le rotor, aligner la
rainure cdu rotor avec la clavette de
demi-lune.
3. Monter:
9Rondelle ordinaire 1
9Ecrou (rotor) 2
Utiliser l’outil de poignée de
rotor 3.
4. Régler:
9Avance à l’allumage
Se reporter à la section
“CONTROLE ET REGLAGE
DE L’AVANCE A L’ALLU-
MAGE” du CHAPITRE 3.
5. Serrer:
9Vis (stator) 1
6. Contrôler:
9Avance à l’allumage
Recontrôler l’avance à l’alluma-
ge.2. Installare:
9Linguetta Woodruff 1
9Rotore 2
NOTA:
9Pulire le parti coniche dell’albero a
gomiti e del rotore.
9Quando si installa la linguetta Woo-
druff, assicurarsi che la sua superficie
piana asia parallela alla linea centra-
le dell’albero a gomiti b.
9Quando si installa il rotore, allineare il
percorso della linguetta cdel rotore
con la linguetta Woodruff.
3. Installare:
9Rosetta 1
9Dado (rotore) 2
Usare l’utensile reggi-rotore 3.
4. Regolare:
9Messa in fase dell’accensione
Consultare la sezione “CON-
TROLLO DELLA MESSA IN
FASE DELL’ACCENSIONE”
al CAPITOLO 3.
5. Serrare:
9Vite (statore) 1
6. Controllare:
9Messa in fase dell’accensione
Ricontrollare la messa in fase
dell’accensione. Outil de poignée de rotor:
YU-1235/90890-1235
Utensile reggi-rotore:
YU-1235/90890-01235Rotor-Haltewerkzeug:
YU-1235/90890-01235
Avance à l’allumage
(AV. PMH):
0,18 mm (0,007 in)Zündzeitpunkt(vor dem oberen Totpunkt):
0,18 mm (0,007 in)
Messa in fase dell’accen-
sione (B.T.D.C.):
0,18 mm (0,007 in)
56 Nm (5,6 m•kg, 40 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)
56 Nm (5,6 m•kg, 40 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)
56 Nm (5,6 m•kg, 40 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)
1P8-9-32-4c 5/1/06 10:46 AM Page 19

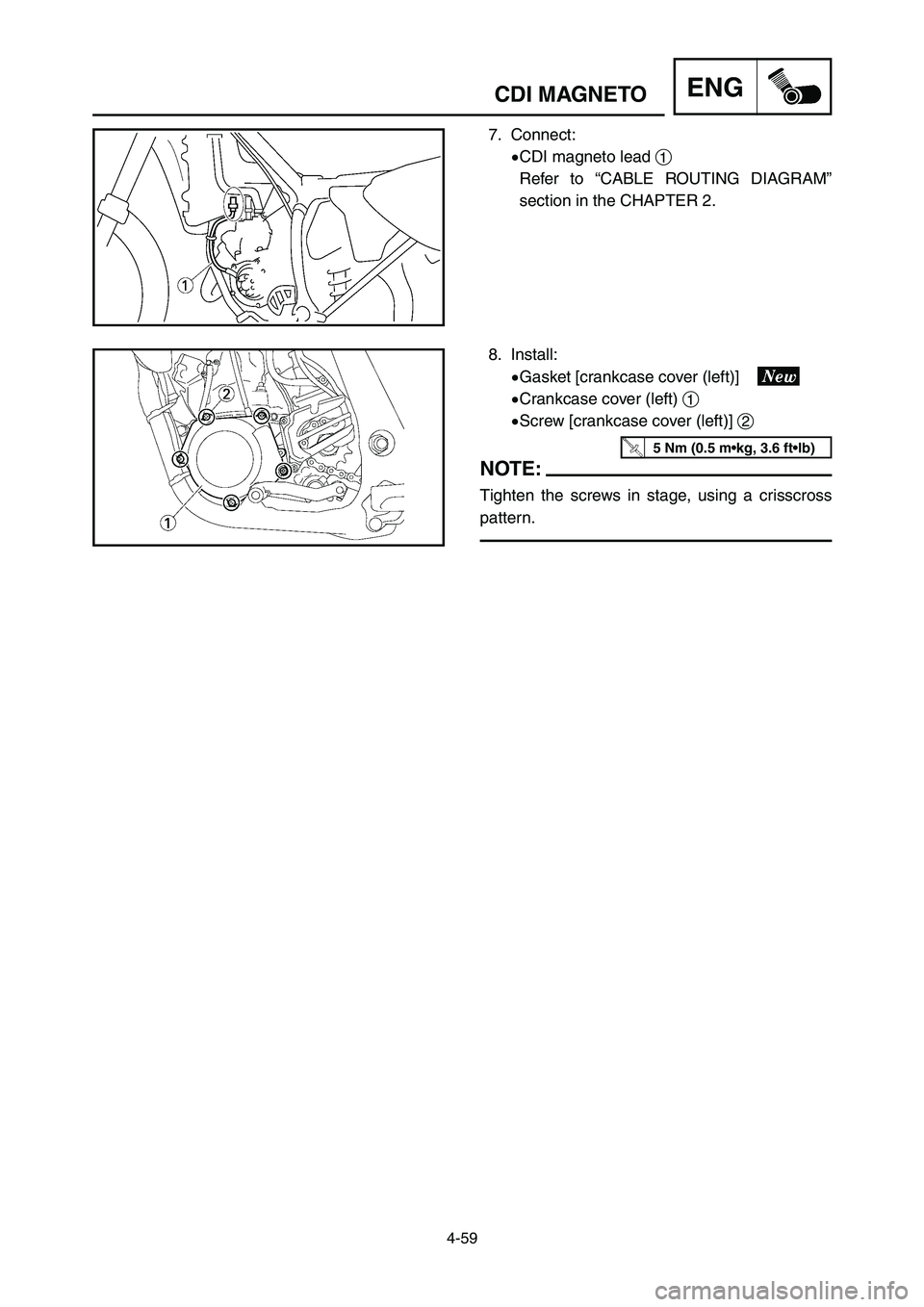

4-59
CDI MAGNETOENG
7. Connect:
9CDI magneto lead 1
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
8. Install:
9Gasket [crankcase cover (left)]
9Crankcase cover (left) 1
9Screw [crankcase cover (left)] 2
NOTE:
Tighten the screws in stage, using a crisscross
pattern.
5 Nm (0.5 m•kg, 3.6 ft•lb)
1P8-9-32-4c 5/1/06 10:46 AM Page 20

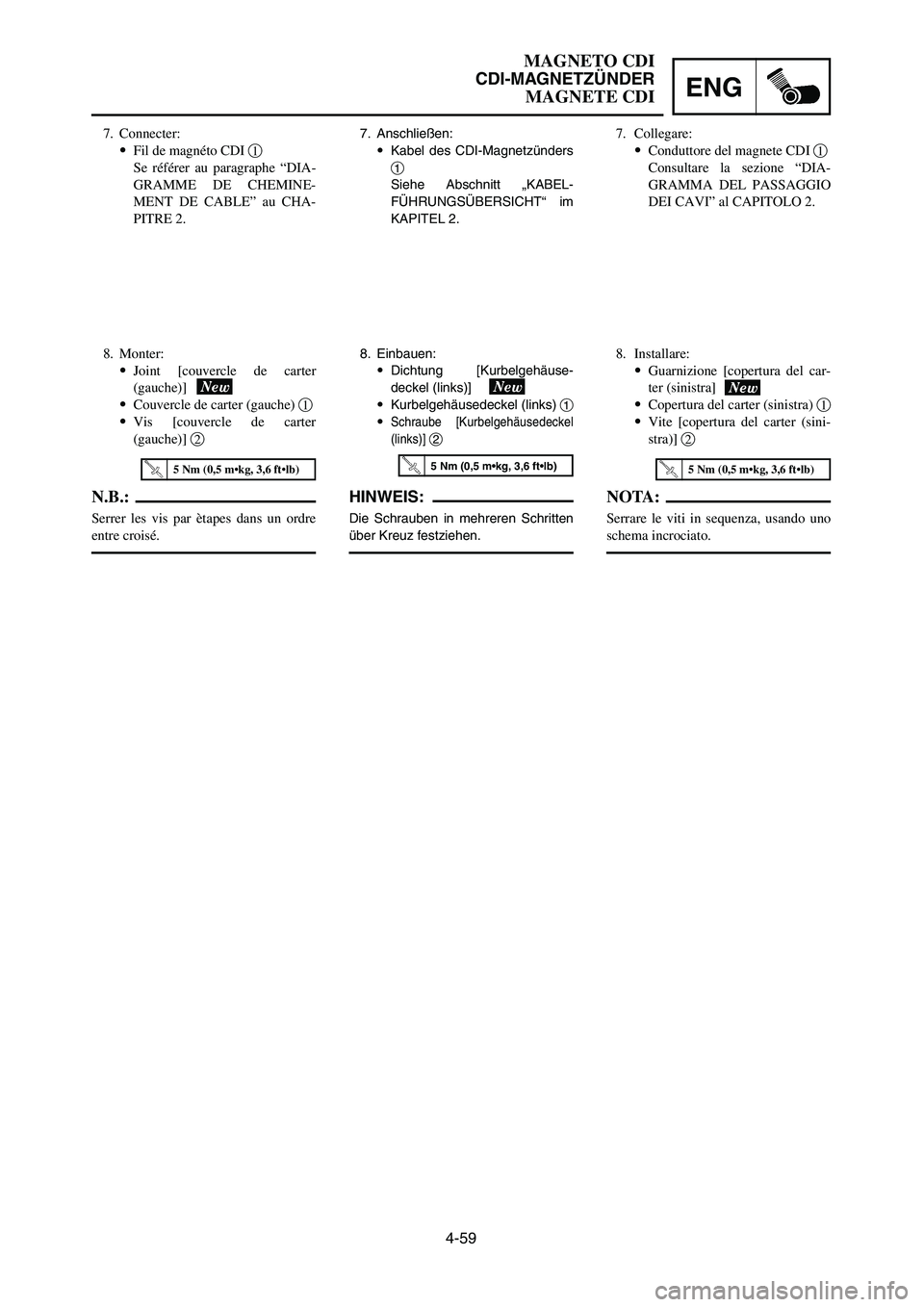

4-59
MAGNETO CDI
CDI-MAGNETZÜNDER
MAGNETE CDIENG
8. Einbauen:
9Dichtung [Kurbelgehäuse-
deckel (links)]
9Kurbelgehäusedeckel (links) 1
9
Schraube [Kurbelgehäusedeckel
(links)]
2
HINWEIS:
Die Schrauben in mehreren Schritten
über Kreuz festziehen.
8. Monter:
9Joint [couvercle de carter
(gauche)]
9Couvercle de carter (gauche) 1
9Vis [couvercle de carter
(gauche)] 2
N.B.:
Serrer les vis par ètapes dans un ordre
entre croisé.
7. Connecter:
9Fil de magnéto CDI 1
Se référer au paragraphe “DIA-
GRAMME DE CHEMINE-
MENT DE CABLE” au CHA-
PITRE 2.7. Anschließen:
9Kabel des CDI-Magnetzünders
1
Siehe Abschnitt „KABEL-
FÜHRUNGSÜBERSICHT“ im
KAPITEL 2.7. Collegare:
9Conduttore del magnete CDI 1
Consultare la sezione “DIA-
GRAMMA DEL PASSAGGIO
DEI CAVI” al CAPITOLO 2.
8. Installare:
9Guarnizione [copertura del car-
ter (sinistra]
9Copertura del carter (sinistra) 1
9Vite [copertura del carter (sini-
stra)] 2
NOTA:
Serrare le viti in sequenza, usando uno
schema incrociato.
5 Nm (0,5 m•kg, 3,6 ft•lb)5 Nm (0,5 m•kg, 3,6 ft•lb)5 Nm (0,5 m•kg, 3,6 ft•lb)
1P8-9-32-4c 5/1/06 10:46 AM Page 21

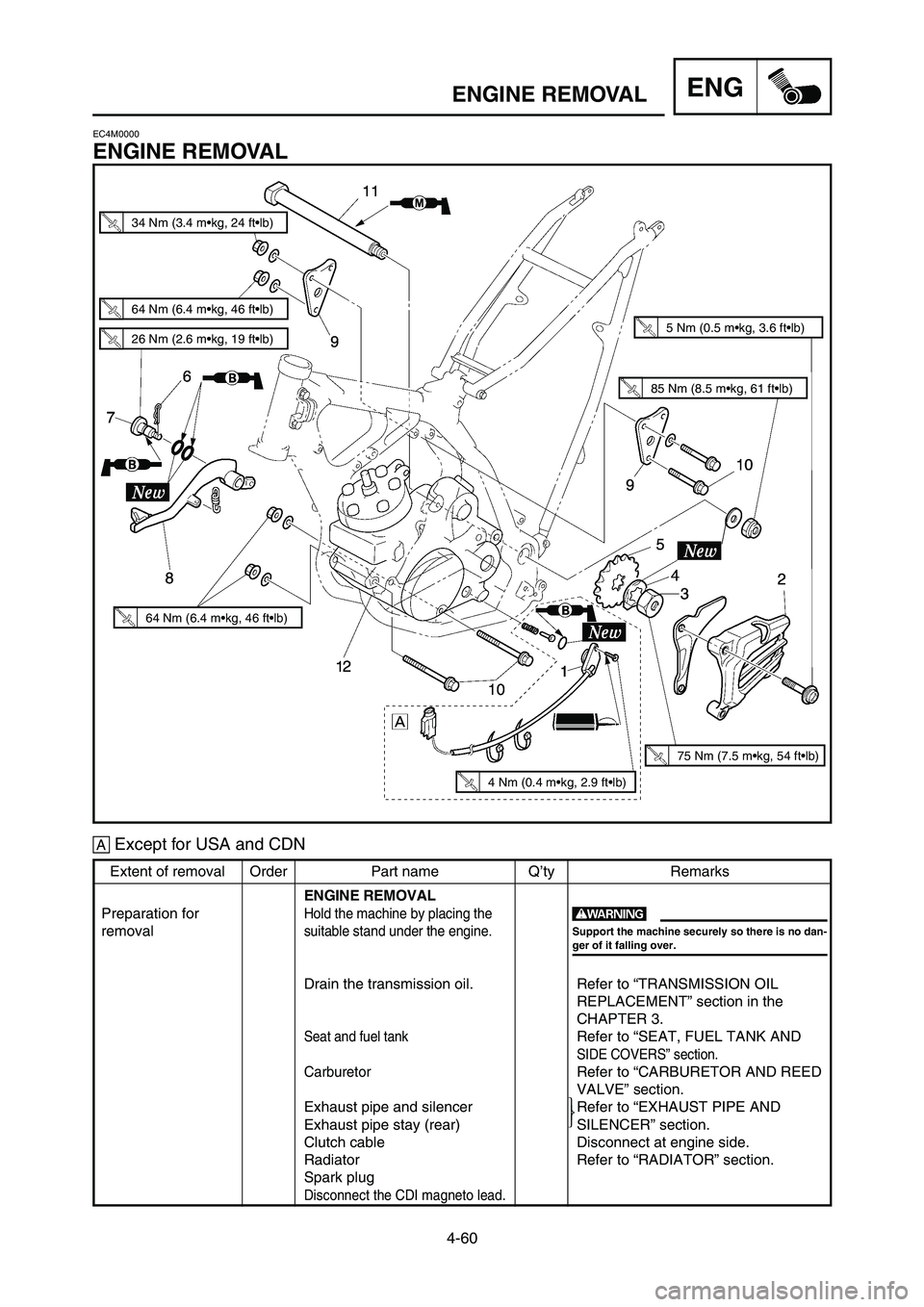

Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for
Hold the machine by placing the
removalsuitable stand under the engine.
Drain the transmission oil. Refer to “TRANSMISSION OIL
REPLACEMENT” section in the
CHAPTER 3.
Seat and fuel tankRefer to “SEAT, FUEL TANK AND
SIDE COVERS” section.
CarburetorRefer to “CARBURETOR AND REED
VALVE” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
Exhaust pipe stay (rear) SILENCER” section.
Clutch cable Disconnect at engine side.
Radiator Refer to “RADIATOR” section.
Spark plug
Disconnect the CDI magneto lead.
4-60
ENGINE REMOVALENG
EC4M0000
ENGINE REMOVAL
w
Support the machine securely so there is no dan-
ger of it falling over.



26 Nm (2.6 m•kg, 19 ft•lb)
64 Nm (6.4 m•kg, 46 ft•lb)
75 Nm (7.5 m•kg, 54 ft•lb)
5 Nm (0.5 m•kg, 3.6 ft•lb)
34 Nm (3.4 m•kg, 24 ft•lb)
64 Nm (6.4 m•kg, 46 ft•lb)
85 Nm (8.5 m•kg, 61 ft•lb)
åExcept for USA and CDN
4 Nm (0.4 m•kg, 2.9 ft•lb)
1P8-9-32-4c 5/1/06 10:46 AM Page 22

Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DU MOTEUR
Maintenir la machine en plaçant un
support approprié sous le moteur.
Vidanger I’huile de transmission. Se reporter à la section “CHANGEMENT DE
L’HUILE DE BOITE DE VITESSES” du
CHAPITRE 3.
Selle et réservoir à essence Se reporter à la section “SELLE”, RESERVOIR
A ESSENCE ET COUVERCLES LATERAUX”.
Carburateur Se reporter à la section “CARBURATEUR ET
SOUPAPE FLEXIBLE”.
Tuyau d’échappement et silencier Se reporter à la section “TUYAU D’ECHAPPE-
Support de tuyau d’échappement (arrière) MENT ET SILENCIEUX”.
Câble d’embrayage Déconnecter du côté du moteur.
Radiateur Se reporter à la section “RADIATEUR”.
Bougie
Déconnecter le fil de la magnéto CDI.
4-60
DEPOSE DU MOTEUR
AUSBAU DES MOTORS
RIMOZIONE DEL MOTOREENG
AusbauumfangReihen-
TeilenameStück-
Bemerkungenfolge zahl
AUSBAU DES MOTORS
Die Maschine halten, indem ein
geeigneter Ständer unter dem Motor
angeordnet wird.
Das Getriebeöl ablassen. Siehe Abschnitt „ERNEUERUNG DES
GETRIEBEÖLS“ in KAPITEL 3.
Sitz und Kraftstofftank
Siehe Abschnitt „SITZ, KRAFTSTOFFTANK UNDSEITENDECKEL“.
Vergaser Siehe Abschnitt „VERGASER UND ZUNGEN-
VENTIL“.
Auspuffrohr und Schalldämpfer Siehe Abschnitt „AUSPUFFROHR UND
Auspuffrohrstütze (hinten) SCHALLDÄMPFER“.
Kupplungskabel An der Motorseite abtrennen.
Kühler Siehe Abschnitt „KÜHLER“.
Zündkerze
Das Kabel des CDI-Magnetzünders
abtrennen.
AUSBAU DES MOTORS
DEPOSE DU MOTEUR
IC4M0000
RIMOZIONE DEL MOTORE
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DEL MOTORE
Reggere il veicolo collocando sotto
il motore l’apposito supporto.
Scaricare I’olio della trasmissione. Consultare la sezione “SOSTITUZIONE
DELL’OLIO DELLA TRASMISSIONE” al
CAPITOLO 3.
Sella e serbatoio del carburante Consultare la sezione “SELLA, SERBATOIO DEL
CARBURANTE E COPERTURE LATERALI”.
Carburatore Consultare la sezione “CARBURATORE E VAL-
VOLA A LAMELLA”.
Tubo di scarico e silenziatore Consultare la sezione “CARBURATORE E VAL-
Puntello del tubo di scarico (posteriore) VOLA A LAMELLA”.
Cavo della frizione Scollegare sul lato motore.
Radiatore Consultare la sezione “RADIATORE”.
Candela
Scollegare il conduttore del magneto CDI.Preparazione per la
rimozione
Vorbereitung für den
Ausbau
Préparation pour la déposeXGBien soutenir la la machine afin qu’elle ne risque
pas de se renverser.
TSostenere saldamente il veicolo, in modo che non vi sia
pericolo che si ribalti.
WDie Maschine richtig abstützen, damit sie nicht
umfallen kann.









åAußer USA und CDN
åTranne che per USA e CDN åExcepté pour USA et CDN
1P8-9-32-4c 5/1/06 10:46 AM Page 23

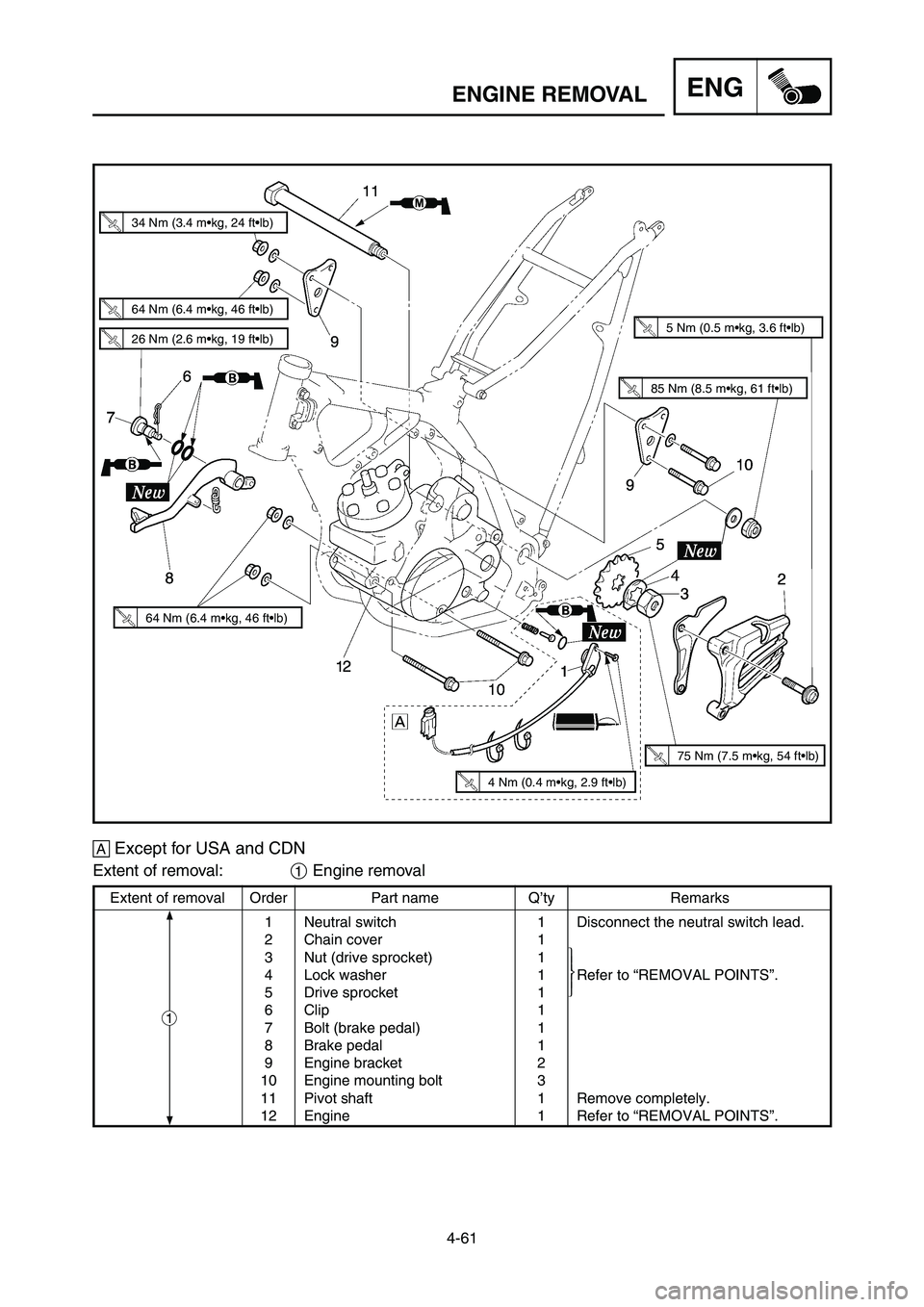

Extent of removal Order Part name Q’ty Remarks
1 Neutral switch 1 Disconnect the neutral switch lead.
2 Chain cover 1
3 Nut (drive sprocket) 1
4 Lock washer 1 Refer to “REMOVAL POINTS”.
5 Drive sprocket 1
6 Clip 1
7 Bolt (brake pedal) 1
8 Brake pedal 1
9 Engine bracket 2
10 Engine mounting bolt 3
11 Pivot shaft 1 Remove completely.
12 Engine 1 Refer to “REMOVAL POINTS”.
4-61
ENGINE REMOVALENG
Extent of removal:1Engine removal
1





26 Nm (2.6 m•kg, 19 ft•lb)
64 Nm (6.4 m•kg, 46 ft•lb)
75 Nm (7.5 m•kg, 54 ft•lb)
5 Nm (0.5 m•kg, 3.6 ft•lb)
34 Nm (3.4 m•kg, 24 ft•lb)
64 Nm (6.4 m•kg, 46 ft•lb)
85 Nm (8.5 m•kg, 61 ft•lb)
åExcept for USA and CDN
4 Nm (0.4 m•kg, 2.9 ft•lb)
1P8-9-32-4c 5/1/06 10:46 AM Page 24
