3 - 44
INSP
ADJ
LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every race.
1All control cable
2Clutch lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Clutch cable end
0Decompression cable endUse Yamaha cable lube or equivalent on these
areas.
õUse SAE 10W-30 motor oil or suitable chain
lubricants.
‚Lubricate the following areas with high quality,
lightweight lithium-soap base grease.
CAUTION:
Wipe off any excess grease, and avoid get-
ting grease on the brake discs.
AAA
AAB
CC

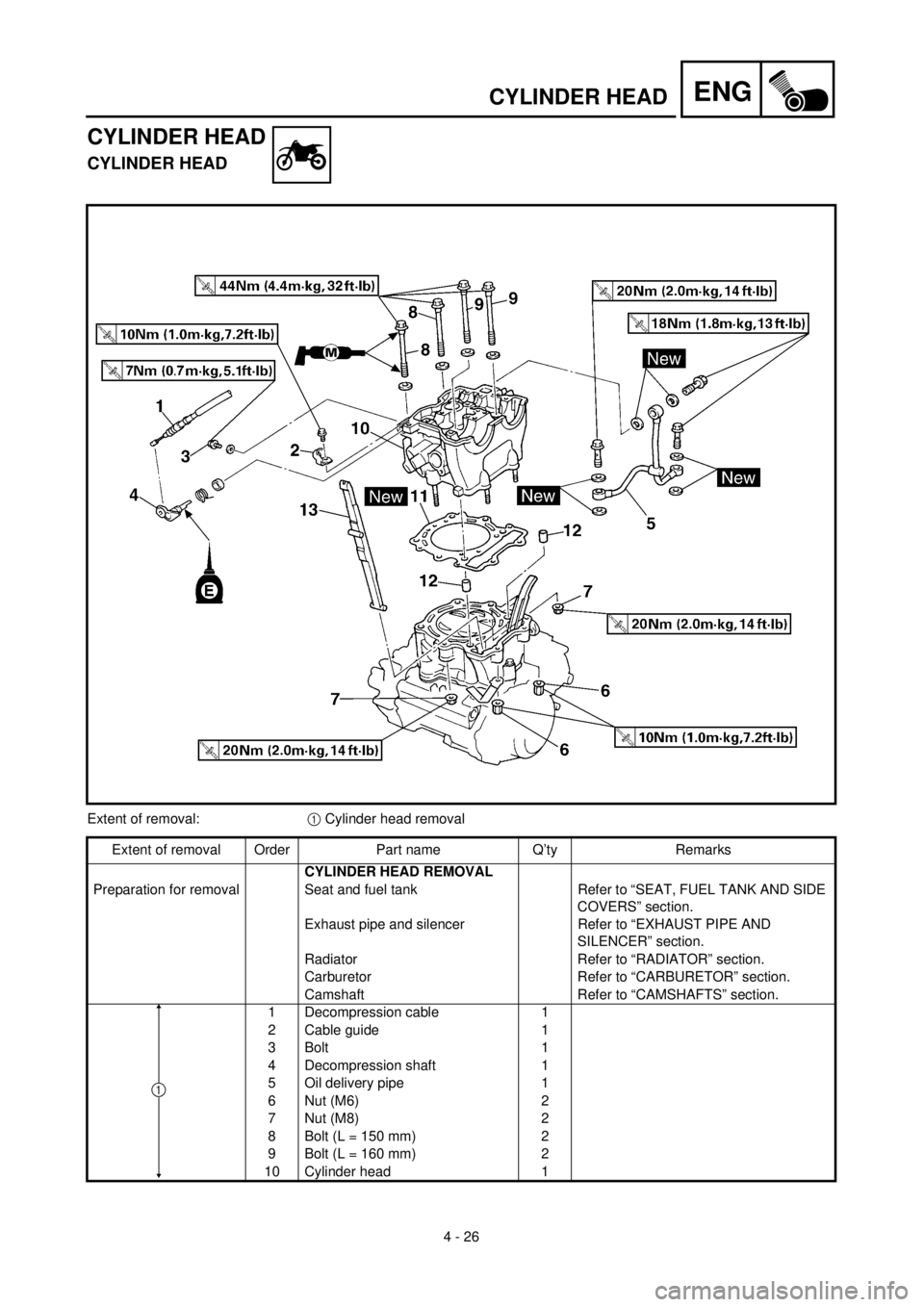

4 - 26
ENGCYLINDER HEAD
CYLINDER HEAD
CYLINDER HEAD
Extent of removal:1 Cylinder head removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Radiator Refer to “RADIATOR” section.
Carburetor Refer to “CARBURETOR” section.
Camshaft Refer to “CAMSHAFTS” section.
1 Decompression cable 1
2 Cable guide 1
3 Bolt 1
4 Decompression shaft 1
5 Oil delivery pipe 1
6 Nut (M6) 2
7 Nut (M8) 2
8 Bolt (L = 150 mm) 2
9 Bolt (L = 160 mm) 2
10 Cylinder head 1
1

ENG
4 - 26
CULASSE
ZYLINDERKOPF
ZYLINDERKOPF
ZYLINDERKOPF
Demontage-Arbeiten:1 Zylinderkopf demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMON-
TIEREN
Vorbereitung für den
AusbauSitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITENABDEK-
KUNGEN”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER”.
Kühler Siehe unter “KÜHLER”.
Vergaser Siehe unter “VERGASER”.
Nockenwelle Siehe unter “NOCKENWELLE”.
1 Dekompressionszug 1
2 Kabelführung 1
3 Schraube 1
4 Dekompressionswell 1
5
Ölzufuhrleitung1
6 Mutter (M6) 2
7 Mutter (M8) 2
8 Schraube (L = 150 mm) 2
9 Schraube (L = 160 mm) 2
10 Zylinderkopf 1
1
CULASSE
CULASSE
Organisation de la dépose:1 Dépose de la culasse
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA CULASSE ET
DU CYLINDRE
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU
D’ECHAPPEMENT ET SILENCIEUX”.
Radiateur Se reporter à la section “RADIATEUR”.
Carburateur Se reporter à la section “CARBURATEUR”.
Arbre à cames Se reporter à la section “ARBRES A CAMES”.
1 Câble de décompression 1
2 Guide de câble 1
3 Boulon 1
4 Axe de décompression 1
5 Tuyau d’arrivée d’huile 1
6 Ecrou (M6) 2
7 Ecrou (M8) 2
8 Boulon (L = 150 mm) 2
9 Boulon (L = 160 mm) 2
10 Culasse 1
1

4 - 77
ENGENGINE REMOVAL
EC4M0000
ENGINE REMOVAL
Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for removal Hold the machine by placing the
suitable stand under the frame.
WARNING
Support the machine securely so there is no
danger of it falling over.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Carburetor Refer to “CARBURETOR” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Clutch cable Disconnect at engine side.
Decompression cable and guide Disconnect at engine side.
Radiator Refer to “RADIATOR” section.
Shift pedal Refer to “CDI MAGNETO” section.
Cylinder head breather hose and
oil tank breather hoseRefer to “CAMSHAFTS” section.
Drain the engine oil Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Spark plug cap
Disconnect the CDI magneto lead.

ENG
4 - 77
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauMOTOR DEMONTIEREN
Das Motorrad am Rahmen auf-
bocken.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER”.
Kupplungszug Motorseitig demontieren.
Dekompressionszug und -füh-
rungMotorseitig demontieren.
Kühler Siehe unter “KÜHLER”.
Fußschalthebel Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
Zylinderkopf-Entlüftungs- und Öl-
tank-BelüftungsschläucheSiehe unter “NOCKENWELLEN”.
Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN”
im KAPITEL 3.
Zündkerzenstecker
CDI-Schwungradmagnetzünder-
Kabel lösen.
WARNUNG
Das Motorrad gegen Umfallen sichern.
DEPOSE DU MOTEUR
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU MOTEUR
Préparation à la dépose Maintenir la machine en plaçant un
support approprié sous le cadre.
Selle et réservoir à essence Se reporter à la section “SELLE”, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAP-
PEMENT ET SILENCIEUX”.
Câble d’embrayage Déconnecter du côté du moteur.
Câble et guide de décompression Déconnecter du côté du moteur.
Radiateur Se reporter à la section “RADIATEUR”.
Pédale de sélecteur Se reporter à la section “ALTERNATEUR
CDI”.
Reniflard de culasse et reniflard de
réservoir d’huileSe reporter à la section “ARBRE A
CAMES”.
Vidanger l’huile moteur Se reporter à la section “REMPLACEMENT
DE L’HUILE MOTEUR” au chapitre 3.
Capuchon de bougie
Déconnecter le fil de la magnéto CDI.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.

5 - 40
CHAS

EC5B0000
HANDLEBAR
Extent of removal:
1
Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
HANDLEBAR REMOVAL
Number plate Remove the clamp portion only.
1 Decompression cable 1 Disconnect at the lever side.
2 Decompression lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5 “ENGINE STOP” button 1
6 Master cylinder 1 Refer to “REMOVAL POINTS”.
7 Throttle cable cap 1
8 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Grip (right) 1 Refer to “REMOVAL POINTS”.
11 Tube guide 1
12 Collar 1
13 Grip (left) 1 Refer to “REMOVAL POINTS”.
14 Handlebar holder (upper) 2
15 Handlebar 1
1

HANDLEBAR

5 - 40
CHAS
LENKER
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung den Aus-
bauLENKER DEMONTIEREN
Nummernschild Nur die Befestigung demontieren.
1 Dekompressionszug 1 Hebelseitig demontieren.
2 Dekompressionshebel-Halterung 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1
5 Motorstoppschalter “ENGINE
STOP”1
6 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
7 Gasseilzugkappe 1
8 Gaszug 2 1 Gasdrehgriffseitig demontieren.
9 Gaszug 1 1 Gasdrehgriffseitig demontieren.
10 Gasdrehgriff 1 Siehe unter “AUSBAU”.
11 Führungsrohr 1
12 Hülse 1
13 Lenkergriff (links) 1 Siehe unter “AUSBAU”.
14 Lenkerhalterung (oben) 2
15 Lenker 1
1
GUIDON
LENKER
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce Qté Remarques
Préparation pour la
déposeDEPOSE DU GUIDON
Plaque de numéro Enlever seulement la partie fixée au guidon.
1 Câble de décompression 1 Déconnecter du côté levier.
2 Support du levier de décompression 1
3 Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1
5 Bouton d’arrêt du moteur “ENGINE
STOP”1
6 Maître-cylindre 1 Se reporter à “POINTS DE DEPOSE”.
7 Capuchon de câble d’accélérateur 1
8 Câble d’accélérateur 2 (serré) 1 Déconnecter du côté accélérateur.
9 Câble d’accélérateur 1 (tiré) 1 Déconnecter du côté accélérateur.
10 Poignée (droite) 1 Se reporter à “POINTS DE DEPOSE”.
11 Guide de tube 1
12 Collerette 1
13 Poignée (gauche) 1 Se reporter à “POINTS DE DEPOSE”.
14 Support de guidon (supérieur) 2
15 Guidon 1
1

5 - 44
CHAS
GUIDON
LENKER
7. Montieren:
lMotorstoppschalter “ENGINE STOP” 1
lKupplungshebel-Halterung 2
lSchraube (Halterung) 3
lDekompressionshebel-Halterung 4
lSchraube (Dekompressionshebel-Hal-
terung) 5
lKabelbinder 6
T R..4 Nm (0,4 m · kg)
T R..4 Nm (0,4 m · kg)
HINWEIS:
lMotorstoppschalter, Kupplungshebel-Halte-
rung, Dekompressionshebel-Halterung und
Kabelbinder gemäß den in der Abbildung ge-
zeigten Abmessungen montieren.
lDas Motorstoppschalter-Kabel mittig durch
die Kupplungshebel-Halterung führen.
8. Montieren:
lKupplungszug 1
lDekompressionszug 2
HINWEIS:
Lithiumfett auf die Enden des Kupplungsseil-
zugs und des Dekompressionsseilzugs auftra-
gen.
9. Einstellen:
lKupplungszugspiel
Siehe unter “KUPPLUNG EINSTEL-
LEN” im KAPITEL 3.
lDekompressionszugspiel am
Hebeldrehpunkt
Siehe unter “EINSTELLUNG DES
DEKOMPRESSIONSHEBELS”.
10. Die Nummernschild-Befestigung a am
Lenker montieren.
11. Das Kraftstofftank-Entlüftungsschlauch-
Ende 1 durch die Bohrung im Nummern-
schild führen. 7. Monter:
lBouton d’arrêt du moteur “ENGINE
STOP” 1
lSupport de levier d’embrayage 2
lBoulon (support de levier d’embrayage) 3
lSupport du levier de décompresseur 4
lBoulon (support du levier de décompres-
seur) 5

lBride 6
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
N.B.:
lLe bouton d’arrêt du moteur “ENGINE STOP”,
le support de levier d’embrayage, le support du
levier de décompression et l’attache en plastique
doivent être installés en respectant les dimensions
indiquées.
lFaire passer le fil de bouton d’arrêt du moteur
“ENGINE STOP” au centre du support
d’embrayage.
8. Monter:
lCâble d’embrayage 1
lCâble de décompression 2
N.B.:
Enduire de graisse à base de savon au lithium
l’extrémité du câble d’embrayage et l’extrémité du
câble de décompression.
9. Régler:
lJeu du levier d’embrayage
Se reporter à la section “REGLAGE DE
L’EMBRAYAGE” du CHAPITRE 3.
lJeu au levier de décompression
Se reporter à la section “REGLAGE DU
LEVIER DE DECOMPRESSION”.
10. Fixer la partie de fixation a de la plaque de
numéro au guidon.
11. Introduire l’extrémité du conduit d’aération
de carburant 1 dans les trous de la plaque de
numéro.

TUN
REGLAGE
EINSTELLUNG
Teleskopgabel einstellen
Die Einstellung der Gabel sollte entsprechend
dem Gefühl des Fahrers, nach einer Testfahrt
und entsprechend dem Zustand der Strecke
vorgenommen werden.
Die Einstellung der Vorderradgabel umfaßt die
folgenden drei Faktoren:
1. Einstellung der Luftfedereigenschaften
lGabelölstand ändern
2. Einstellung der Federvorspannung
lFeder wechseln
lEinstellscheibe einbauen
3. Einstellung der Dämpfung
lDruckstufendämpfung einstellen
lZugstufendämpfung einstellen
Die Federung wirkt auf die Belastbar-
keit, die Dämpfung auf die Bewegungs-
geschwindigkeit der Federelemente
ein.
Gabelölstand ändern
Die Dämpfungseigenschaften im Bereich
Nähe des Endhubs können durch den Gabel-
ölstand geändert werden.
ACHTUNG:
Den Ölstand in Schritten von 5 mm verän-
dern. Zu niedriger Ölstand erzeugt nicht
nur Geräusche beim vollem Ausfedern der
Gabel, sondern bewirkt auch spürbare
Schläge in Händen und Körper. Zu hoher
Ölstand verursacht zu frühe Bewegungsbe-
grenzung mit entsprechend verkürztem Fe-
derweg und Leistungsbeeinträchtigung.
Der Gabelölstand muß sich deshalb immer
im Sollbereich befinden.
Luftfedereigenschaften in Bezug zum Gabelöl-
stand
õBelastung
‚Federweg
1Max. Ölstand
2Normaler Ölstand
3Min. Ölstand
Gabelölstand
(gemessen von der Oberkante
des Standrohres, Gabel und
Dämpferrohr vollständig eingefe-
dert, ohne Gabelfeder)
Standard
130 mm
Bereich
80–150 mm
Réglages de la fourche avant
Régler la fourche avant en fonction de la sensation
lors de la conduite ainsi que des conditions du ter-
rain.
Les trois réglages de la fourche avant sont les sui-
vants:
1. Réglage de l’amortissement pneumatique
lAjuster le niveau de l’huile de fourche.
2. Réglage de la précontrainte du ressort
lChanger de type de ressort.
lMonter la rondelle d’ajustage.
3. Réglage de l’amortissement
lRégler la force de compression.
lRégler la force de rebond.
Le ressort a une action sur la charge et la
suspension a une action sur la vitesse de la
course d’amortissement.
Ajustement du niveau d’huile de fourche
Les caractéristiques d’amortissement en fin de
course peuvent être modifiées en changeant la
quantité d’huile de fourche.
ATTENTION:
Ajuster le niveau d’huile par incréments ou
décréments de 5 mm (0,2 in). Quand le niveau
d’huile est trop bas, un bruit est produit quand
la fourche est entièrement comprimée ou le con-
ducteur ressent une certaine pression dans ses
mains ou son corps. De même, un niveau d’huile
trop élevé produira rapidement un bouchon
d’huile, entraînant une réduction de la course de
la fourche et une détérioration des performan-
ces et caractéristiques. Il est donc important de
régler le niveau d’huile dans la fourche confor-
mément aux spécifications données.
Caractéristiques de l’amortissement pneumatique en
fonction du niveau d’huile
õCharge
‚Course
1Niveau d’huile maximum
2Niveau d’huile standard
3Niveau d’huile minimum
Niveau d’huile standard:
130 mm (5,12 in)
Plage de réglage:
80 à 150 mm (3,15 à 5,91 in)
Du haut de tube externe, tube
interne et tige d’amortisseur entiè-
rement comprimés sans ressort.
7 - 12

TUN
REGLAGE
EINSTELLUNG
2. Harte Feder
Eine harte Feder bewirkt prinzipiell ein
hartes Fahrgefühl. Die Zugstufen-
dämpfung wird schwächer, und es kann
neben Vibrationen im Lenker ein Gefühl
mangelnden Fahrbahnkontaktes entste-
hen.
Harte Feder einstellen
lZugstufendämpfung einstellen
1 oder 2 Rasten
lDruckstufendämpfung einstellen
1 oder 2 Rasten
Leistungsbereich der Feder nach Gewicht
õFahrergewicht
1Weich
2Normal
3Hart
2. Ressort dur
En principe, un ressort dur offre une sensa-
tion de conduite dure. La force de rebond a
tendance à s’affaiblir, entraînant une perte de
sensation de contact avec la surface de la
route ou un guidonnage.
Réglage d’un ressort dur:
lRégler la force de rebond.
Visser d’un ou deux déclics.
lRégler la force de compression.
Dévisser d’un ou deux déclics.
Ressort recommandé en fonction du poids
õPoids du motocycliste
1Mou
2Standard
3Dur
7 - 14
