YAMAHA YZ426F 2001 Owners Manual

INSP
ADJCONTROLE DE LA FOURCHE AVANT
TELESKOPGABEL KONTROLLIEREN
3. Einstellen:
lAntriebsketten-Durchhang
Arbeitsschritte
lAchsmutter 1 und Sicherungsmuttern 2
lockern.
lEinstellschrauben 3 verdrehen, bis der
vorgeschriebene Kettendurchhang
erreicht ist.
Zum Straffen der Kette die Einstellschraube
3 gegen den Uhrzeigersinn drehen.
Zu Lockern der Kette die Einstellschraube
3 im Uhrzeigersinn drehen und das Rad
nach vorne drücken.
lBeide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen a auf beiden
Kettenspannern dienen zum korrekten
Ausrichten des Hinterrads.
HINWEIS:
Die Kette muß von hinten blickend mit dem
Kettenrad fluchten.
ACHTUNG:
Eine zu straff gespannte Kette verur-
sacht erhöhten Verschleiß von Motor,
Lagern und anderen wichtigen Bauteilen.
Daher darauf achten, daß der Ketten-
durchhang sich im Sollbereich befindet.
lAchsmutter festziehen. Dabei die Antriebs-
kette nach unten drücken.
T R..
Achsmutter
125 Nm (12,5 m • kg)
lSicherungsmuttern festziehen.
TELESKOPGABEL KONTROLLIEREN
1. Kontrollieren:
lFunktion der Teleskopgabel
Die Gabel mehrmals tief ein- und aus-
federn lassen.
Schwergängigkeit, Undichtigkeit ®
Instand setzen oder erneuern. 3. Régler:
lFlèche de chaîne de transmission
Etapes de réglage de flèche de chaîne de
transmission:
lDesserrer l’écrou d’axe 1 et les contre-écrous
2.
lRégler la flèche de chaîne en tournant les dis-
positifs de réglage 3.
Pour tendre ®Tourner le dispositif de
réglage 3 à gauche.
Pour détendre ®Tourner le dispositif de
réglage 3 à droite et pous-
ser le roue vers l’avant.
lTourner chaque écrou exactement du même
nombre de tours pour conserver l’alignement
correct de la roue. (Les repères a prévus de
chaque côté sur les tendeurs de chaîne.)
N.B.:
Tourner le tendeur pour que la chaîne soit ali-
gnée avec la couronne, vue par l’arrière.
ATTENTION:
Une chaîne trop tendue impose des efforts
excessifs au moteur et aux organes de trans-
mission; maintenir la tension de la chaîne
dans les limites spécifiées.
lSerrer l’écrou de l’axe tout en enfonçant la
chaîne secondaire.
T R..
Ecrou d’axe:
125 Nm (12,5 m • kg, 90 ft • lb)
lSerrer les contre-écrous.
CONTROLE DE LA FOURCHE AVANT
1. Vérifier:
lAction régulière de la fourche avant
Actionner le frein avant et donner un coup à
la fourche avant.
Action irrégulière/fuites d’huile ® Réparer
ou changer.
3 - 33

3 - 34
INSP
ADJFRONT FORK OIL SEAL AND DUST SEAL CLEANING/
FRONT FORK REBOUND DAMPING FORCE ADJUSTMENT
EC36D001

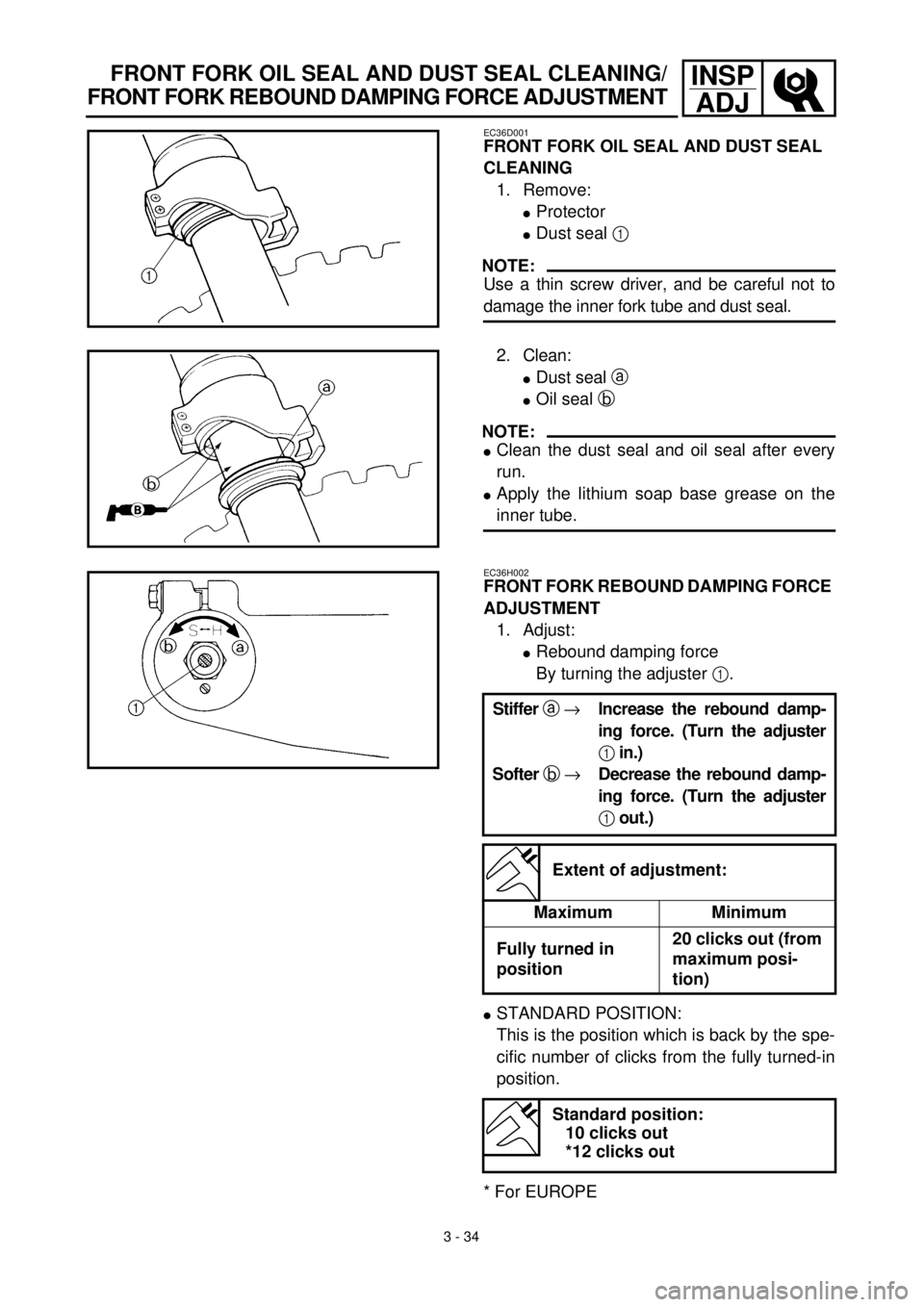

FRONT FORK OIL SEAL AND DUST SEAL
CLEANING
1. Remove:
lProtector
lDust seal 1
NOTE:
Use a thin screw driver, and be careful not to
damage the inner fork tube and dust seal.
2. Clean:
lDust seal a
lOil seal b
NOTE:
lClean the dust seal and oil seal after every
run.
lApply the lithium soap base grease on the
inner tube.
EC36H002
FRONT FORK REBOUND DAMPING FORCE
ADJUSTMENT
1. Adjust:
lRebound damping force
By turning the adjuster 1.
lSTANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
* For EUROPEStiffer a ®Increase the rebound damp-
ing force. (Turn the adjuster
1 in.)
Softer b ®Decrease the rebound damp-
ing force. (Turn the adjuster
1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out (from
maximum posi-
tion)
Standard position:
10 clicks out
*12 clicks out

INSP
ADJ
NETTOYAGE DE BAGUE D’ETANCHEITE ET DE JOINT ANTIPOUSSIERE DE
FOURCHE AVANT/REGLAGE DE LA FORCE D’AMORTISSEMENT DE REBOND DE
LA FOURCHE AVANT
GABELDICHTRING UND STAUBMANSCHETTE REINIGEN/
TELESKOPGABEL-ZUGSTUFENDÄMPFUNG EINSTELLEN
GABELDICHTRING UND
STAUBMANSCHETTE REINIGEN
1. Demontieren:
lProtektor
lStaubmanschette 1
HINWEIS:
Einen dünen Schraubendreher verwenden
und vorsichtig vorgehen, um das Standrohr
und die Staubmanschette nicht zu beschädi-
gen.
2. Reinigen:
lStaubmanschette a
lDichtring b
HINWEIS:
lDichtring und Staubmanschette nach jeder
Fahrt reinigen.
lLithiumfett auf das Standrohr auftragen. NETTOYAGE DE BAGUE D’ETANCHEITE
ET DE JOINT ANTIPOUSSIERE DE
FOURCHE AVANT
1. Déposer:
lProtecteur
lJoint antipoussière 1
N.B.:
Utiliser un petit tournevis et faire attention à ne pas
endommager le fourreau de fourche interne ni le
cache-poussière.
2. Nettoyer:
lJoint antipoussière a
lBague d’étanchéité b
N.B.:
lNettoyer le joint antipoussière et la bague d’étan-
chéité après chaque course.
lAppliquer la graisse à base de savon au lithium
sur le tube interne.
TELESKOPGABEL-
ZUGSTUFENDÄMPFUNG EINSTELLEN
1. Einstellen:
lZugstufendämpfung
(die Einstellschraube 1 verdrehen)
lNormaleinstellung
Zum Erreichen der Normaleinstellung die
Einstellschraube nach vollständigem Hinein-
drehen um die vorgeschriebene Anzahl
Rasten lösen.
* Nur EUROPADie Einstellschraube 1 nach a drehen,
um die Zugstufendämpfung zu erhöhen
(Dämpfung härter).
Die Einstellschraube 1 nach b drehen,
um die Zugstufendämpfung zu reduzie-
ren (Dämpfung weicher).
Einstellungen
Maximal Minimal
Vollständig hinein-
gedreht20 Rasten gelöst
(nach vollständi-
gem Hineindrehen)
Normaleinstellung
10 Rasten gelöst
* 12 Rasten gelöst
REGLAGE DE LA FORCE
D’AMORTISSEMENT DE REBOND DE LA
FOURCHE AVANT
1. Régler:
lForce d’amortissement de rebond
En tournant le dispositif de réglage 1.
lPOSITION STANDARD:
C’est la position qui se trouve en arrière du nom-
bre spécifié de déclics à partir de la position
entièrement vissée.
* Pour l’EuropePlus dur a ®Augmenter la force d’amortis-
sement de rebond. (Visser le
dispositif de réglage 1.)
Plus mou b ®Diminuer la force d’amortisse-
ment de rebond. (Dévisser le
dispositif de réglage 1.)
Plage de réglage:
Maximum Minimum
Position complète-
ment visséeDesserrer de 20
déclics (à partir du
réglage maximum)
Position standard:
Desserrer de 10 déclics
* Dévisser de 12 déclics
3 - 34

3 - 35
INSP
ADJFRONT FORK COMPRESSION DAMPING FORCE
ADJUSTMENT
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
EC36J001

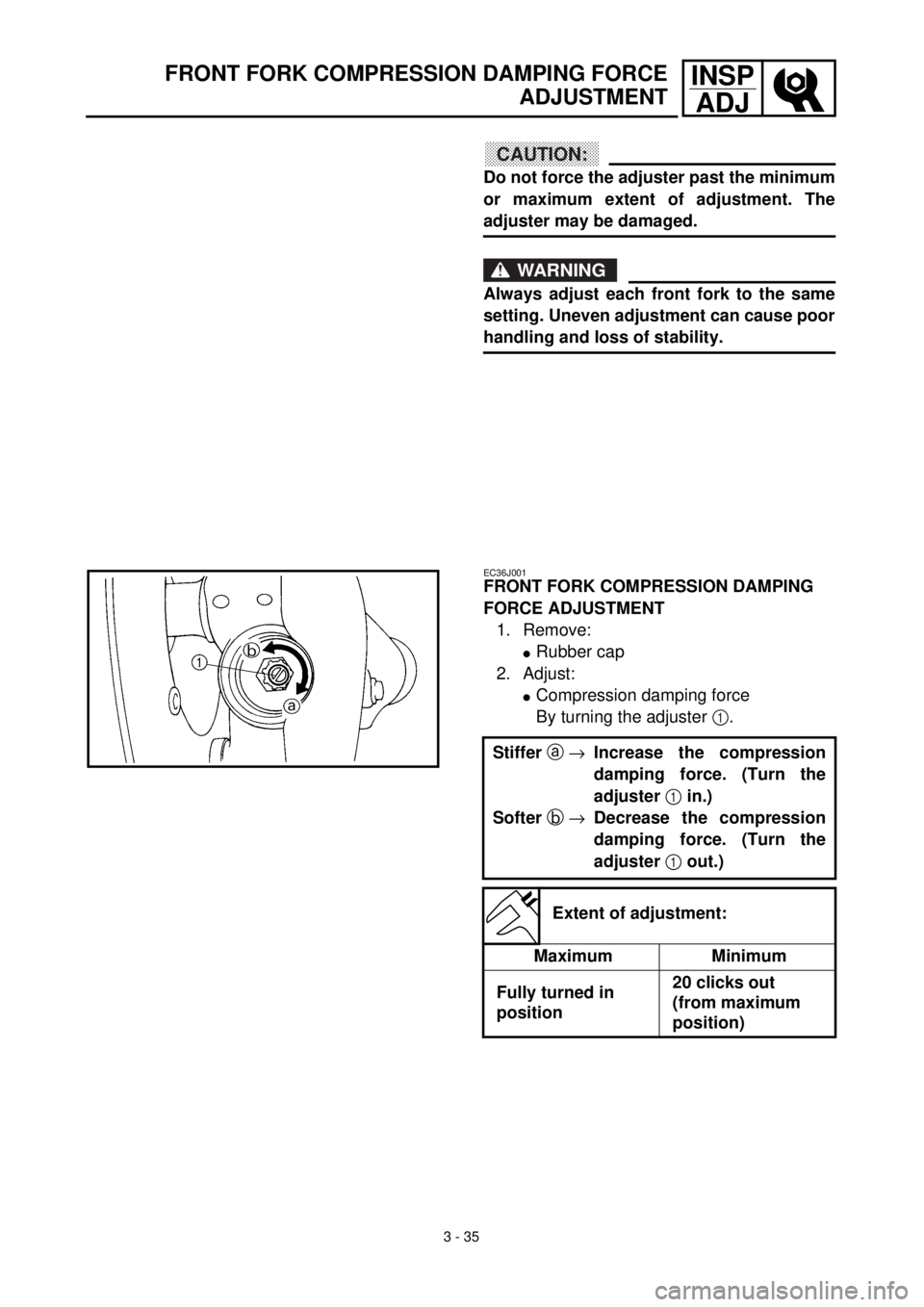

FRONT FORK COMPRESSION DAMPING
FORCE ADJUSTMENT
1. Remove:
lRubber cap
2. Adjust:
lCompression damping force
By turning the adjuster 1.
Stiffer a ®Increase the compression
damping force. (Turn the
adjuster 1 in.)
Softer b ®Decrease the compression
damping force. (Turn the
adjuster 1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)

INSP
ADJ

REGLAGE DE LA FORCE D’AMORTISSEMENT DE COMPRESSION DE
LA FOURCHE AVANT
TELESKOPGABEL-DRUCKSTUFEN-DÄMPFUNG EINSTELLEN
ACHTUNG:

Den Einstellmechanismus nie über die Mini-
mal- oder Maximaleinstellung hinausdrehen.
WARNUNG

Beide Gabelholme stets gleichmäßig ein-
stellen. Eine ungleichmäßige Einstellung
beeinträchtigt das Fahrverhalten.
TELESKOPGABEL-DRUCKSTUFEN-
DÄMPFUNG EINSTELLEN
1. Demontieren:
l
Gummikappe
2. Einstellen:
l
Druckstufendämpfungskraft
(die Einstellschraube
1
verdrehen)
Die Einstellschraube

1
nach
a
drehen,
um die Druckstufendämpfung zu erhö-
hen (Dämpfung härter).
Die Einstellschraube

1
nach
b
drehen,
um die Druckstufendämpfung zu redu-
zieren (Dämpfung weicher).
Einstellungen
Maximal Minimal
Vollständig hinein-
gedreht20 Rasten gelöst
(nach vollständi-
gem Hineindrehen)
ATTENTION:

Ne pas forcer le dispositif de réglage au-delà du
minimum ou du maximum au risque de
l’endommager.
AVERTISSEMENT

Toujours régler à la même position sur chaque
bras de fourche avant. Un réglage inégal peut
entraîner une mauvaise maniabilité et une perte
de stabilité.
REGLAGE DE LA FORCE
D’AMORTISSEMENT DE COMPRESSION
DE LA FOURCHE AVANT
1. Déposer:
l
Capuchon en caoutchouc
2. Régler:
l
Force d’amortissement de compression
En tournant le dispositif de réglage
1
.
Plus dur
a

®
Augmenter la force d’amor-
tissement de compression.
(Visser le dispositif de
réglage
1
.)
Plus mou
b

®
Diminuer la force d’amor-
tissement de compression.
(Dévisser le dispositif de
réglage
1
.)
Plage de réglage:
Maximum Minimum
Position complète-
ment visséeDévisser de 20
déclics (à partir du
réglage maximum)
3 - 35

3 - 36
INSP
ADJ
REAR SHOCK ABSORBER INSPECTION
lSTANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
* For EUROPE
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
3. Install:
lRubber cap
Standard position:
8 clicks out
*12 clicks out
EC36K000

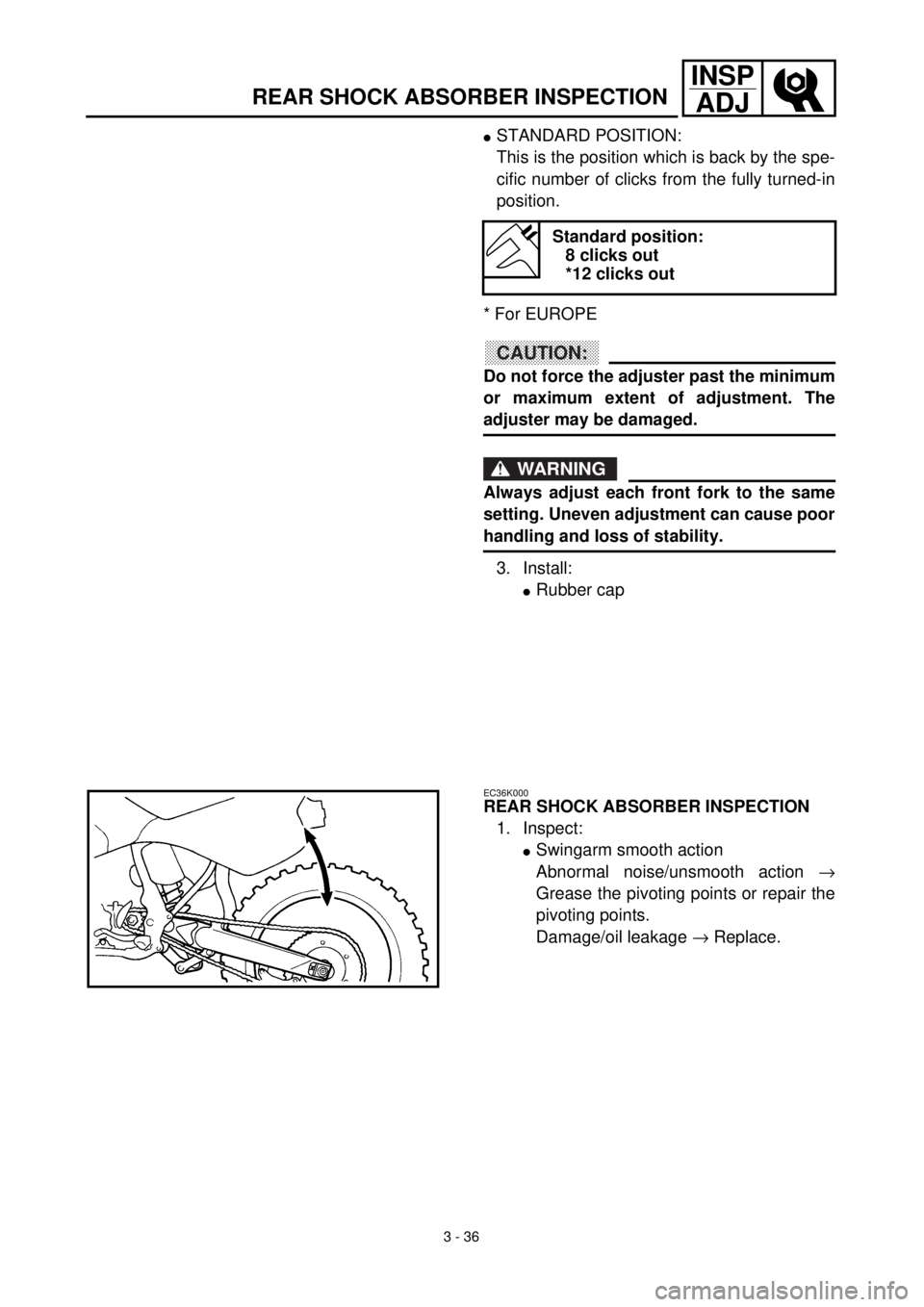

REAR SHOCK ABSORBER INSPECTION
1. Inspect:
lSwingarm smooth action
Abnormal noise/unsmooth action ®
Grease the pivoting points or repair the
pivoting points.
Damage/oil leakage ® Replace.

INSP
ADJ

CONTROLE DE L’AMORTISSEUR ARRIERE
FEDERBEIN KONTROLLIEREN
l
Normaleinstellung
Zum Erreichen der Normaleinstellung die
Einstellschraube nach vollständigem Hinein-
drehen um die vorgeschriebene Anzahl
Rasten lösen.
* Nur EUROPA
ACHTUNG:

Den Einstellmechanismus nie über die Mini-
mal- oder Maximaleinstellung hinausdrehen.
WARNUNG

Beide Gabelholme stets gleichmäßig ein-
stellen. Eine ungleichmäßige Einstellung
beeinträchtigt das Fahrverhalten.
3. Montieren:
l
Gummikappe
Normaleinstellung
8 Rasten gelöst
* 12 Rasten gelöst
FEDERBEIN KONTROLLIEREN
1. Kontrollieren:

l
Schwinge (Beweglichkeit)
Geräusch/Schwergängigkeit
®
Dreh-
punkte schmieren oder instand setzen.
Beschädigung/Undichtigkeit
®
Erneu-
ern.
l
POSITION STANDARD:
C’est la position qui se trouve en arrière du nom-
bre spécifié de déclics à partir de la position
entièrement vissée.
* Pour l’Europe
ATTENTION:

Ne pas forcer le dispositif de réglage au-delà du
minimum ou du maximum au risque de
l’endommager.
AVERTISSEMENT

Toujours régler à la même position les disposi-
tifs de chaque bras de fourche avant. Un réglage
inégal peut entraîner une mauvaise maniabilité
et une perte de stabilité.
3. Monter:
l
Capuchon en caoutchouc
Position standard:
Dévisser de 8 déclics
* Dévisser de 12 déclics
CONTROLE DE L’AMORTISSEUR
ARRIERE
1. Vérifier:

l
Action régulière du bras oscillant
Bruit anormal/action irrégulière
®
Graisser
les points de pivot ou les réparer.
Endommagement/fuites d’huile
®
Chan-
ger.
3 - 36

3 - 37
INSP

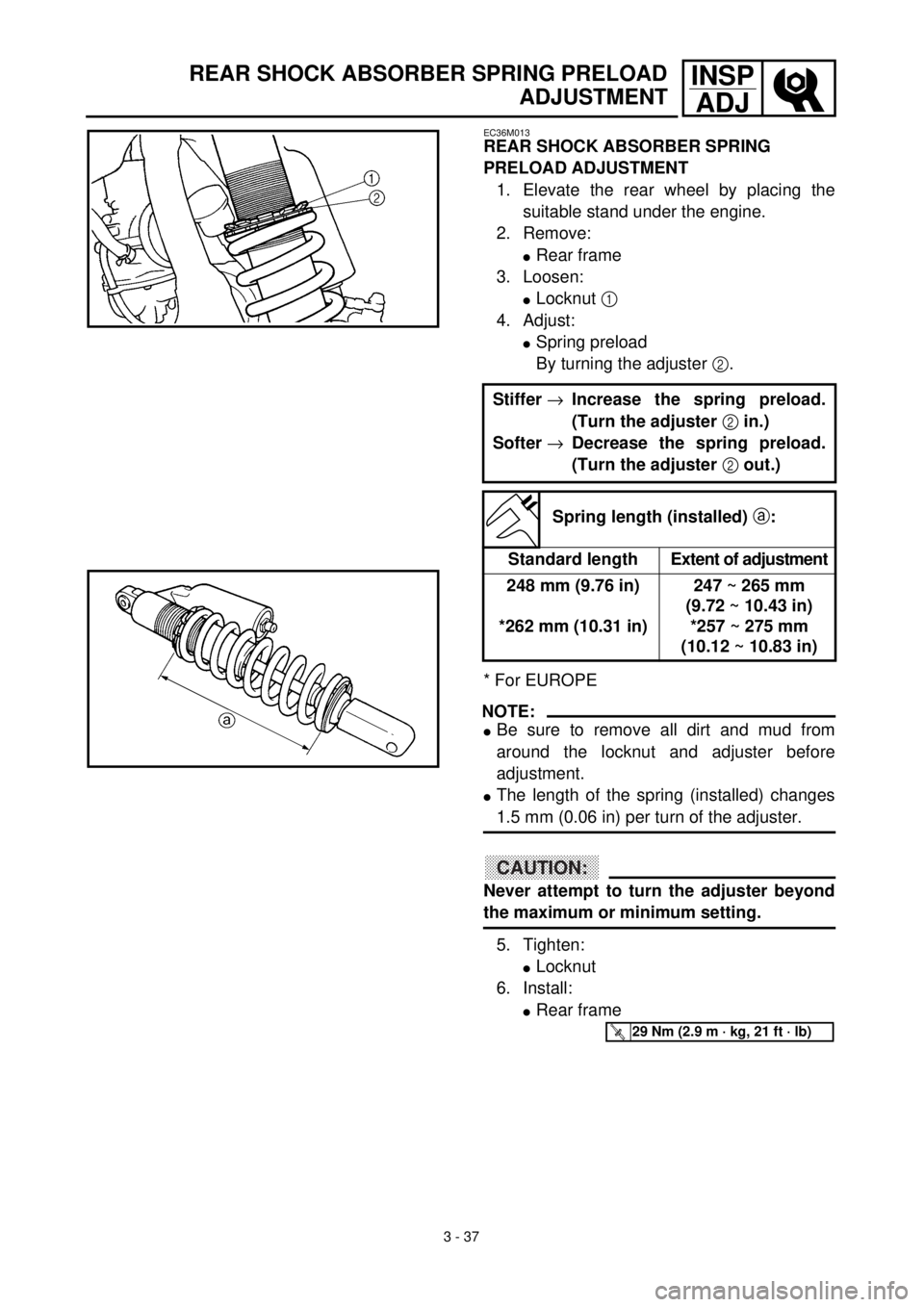

ADJREAR SHOCK ABSORBER SPRING PRELOAD
ADJUSTMENT
EC36M013
REAR SHOCK ABSORBER SPRING
PRELOAD ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Remove:
lRear frame
3. Loosen:
lLocknut 1
4. Adjust:
lSpring preload
By turning the adjuster 2.
* For EUROPE
NOTE:
lBe sure to remove all dirt and mud from
around the locknut and adjuster before
adjustment.
lThe length of the spring (installed) changes
1.5 mm (0.06 in) per turn of the adjuster.
CAUTION:
Never attempt to turn the adjuster beyond
the maximum or minimum setting.
5. Tighten:
lLocknut
6. Install:
lRear frame Stiffer ®Increase the spring preload.
(Turn the adjuster 2 in.)
Softer ®Decrease the spring preload.
(Turn the adjuster 2 out.)
Spring length (installed) a:
Standard lengthExtent of adjustment
248 mm (9.76 in)
*262 mm (10.31 in)247 ~ 265 mm
(9.72 ~ 10.43 in)
*257 ~ 275 mm
(10.12 ~ 10.83 in)
T R..29 Nm (2.9 m · kg, 21 ft · lb)

INSP
ADJ

REGLAGE DE LA PRECONTRAINTE DE RESSORT DE L’AMORTISSEUR
ARRIERE
FEDERBEIN-FEDERVORSPANNUNG EINSTELLEN
FEDERBEIN-FEDERVORSPANNUNG
EINSTELLEN
1. Das Motorrad am Motor aufbocken, um
das Hinterrad vom Boden abzuheben.
2. Demontieren:
l
Rahmen-Hinterteil
3. Lösen:
l
Sicherungsmutter
1

4. Einstellen:
l
Federvorspannung
(die Einstellmutter
2
verdrehen)
* Nur EUROPA
HINWEIS:

l
Vor der Einstellung muß jeglicher Schmutz
und Schlamm im Bereich der Muttern abge-
waschen werden.
l
Die Feder-Einbaulänge variiert um 1,5 mm
pro Drehung der Einstellmutter.
ACHTUNG:

Den Einstellmechanismus nie über die Mini-
mal- oder Maximaleinstellung hinausdrehen.
5. Festziehen:
l
Sicherungsmutter
6. Montieren:
l
Rahmen-Hinterteil
Die Einstellmutter

2
hineindrehen, um
die Federvorspannung zu erhöhen
(Federung härter).
Die Einstellmutter

2
hineindrehen, um
die Federvorspannung zu reduzieren
(Federung weicher).
Feder-Einbaulänge
a

Normaleinstellung Einstellungen
248 mm
*262 mm247–265 mm
*257–275 mm
T R..29 Nm (2,9 m · kg)

REGLAGE DE LA PRECONTRAINTE DE
RESSORT DE L’AMORTISSEUR ARRIERE
1. Surélever la roue arrière en plaçant la cale
appropriée sons le moteur.
2. Déposer:
l
Cadre arrière
3. Desserrer:
l
Contre-écrou
1

4. Régler:
l
Précontrainte de ressort
En tournant le dispositif de réglage
2
.
* Pour l’Europe
N.B.:

l
Bien enlever toute la boue et toutes les saletés
autour du contre-écrou et du dispositif de réglage
avant de faire le réglage.
l
La longueur du ressort (monté) change de
1,5 mm (0,06 in) par tour complet du dispositif
de réglage.
ATTENTION:

Ne jamais essayer de tourner le dispositif de
réglage au-delà de la position maximale ou mini-
male.
5. Serrer:
l
Contre-écrou
6. Monter:
l
Cadre arrière
Plus dur
®
Augmentation de la précon-
trainte de ressort. (Visser le
dispositif de réglage
2
.)
Plus mou
®
Diminution de la précon-
trainte de ressort. (Dévisser le
dispositif de réglage
2.)
Longueur de ressort (monté) a:
Longueur standard Plage de réglage
248 mm (9,76 in)
*262 mm (10,31 in)247 à 265 mm
(9,72 à 10,43 in)
*257 à 275 mm
(10,12 à 10,83 in)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
3 - 37

3 - 38
INSP
ADJREAR SHOCK ABSORBER REBOUND
DAMPING FORCE ADJUSTMENT
EC36N014
REAR SHOCK ABSORBER REBOUND
DAMPING FORCE ADJUSTMENT
1. Adjust:
lRebound damping force
By turning the adjuster 1.
Stiffer a ®Increase the rebound damp-
ing force. (Turn the adjuster
1 in.)
Softer b ®Decrease the rebound damp-
ing force. (Turn the adjuster
1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
lSTANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
bracket.)
* For EUROPE
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 10 clicks out
*About 9 clicks out
