YAMAHA YZ426F 2002 Betriebsanleitungen (in German)

4 - 6
ENG
RADIATEUR
KÜHLER

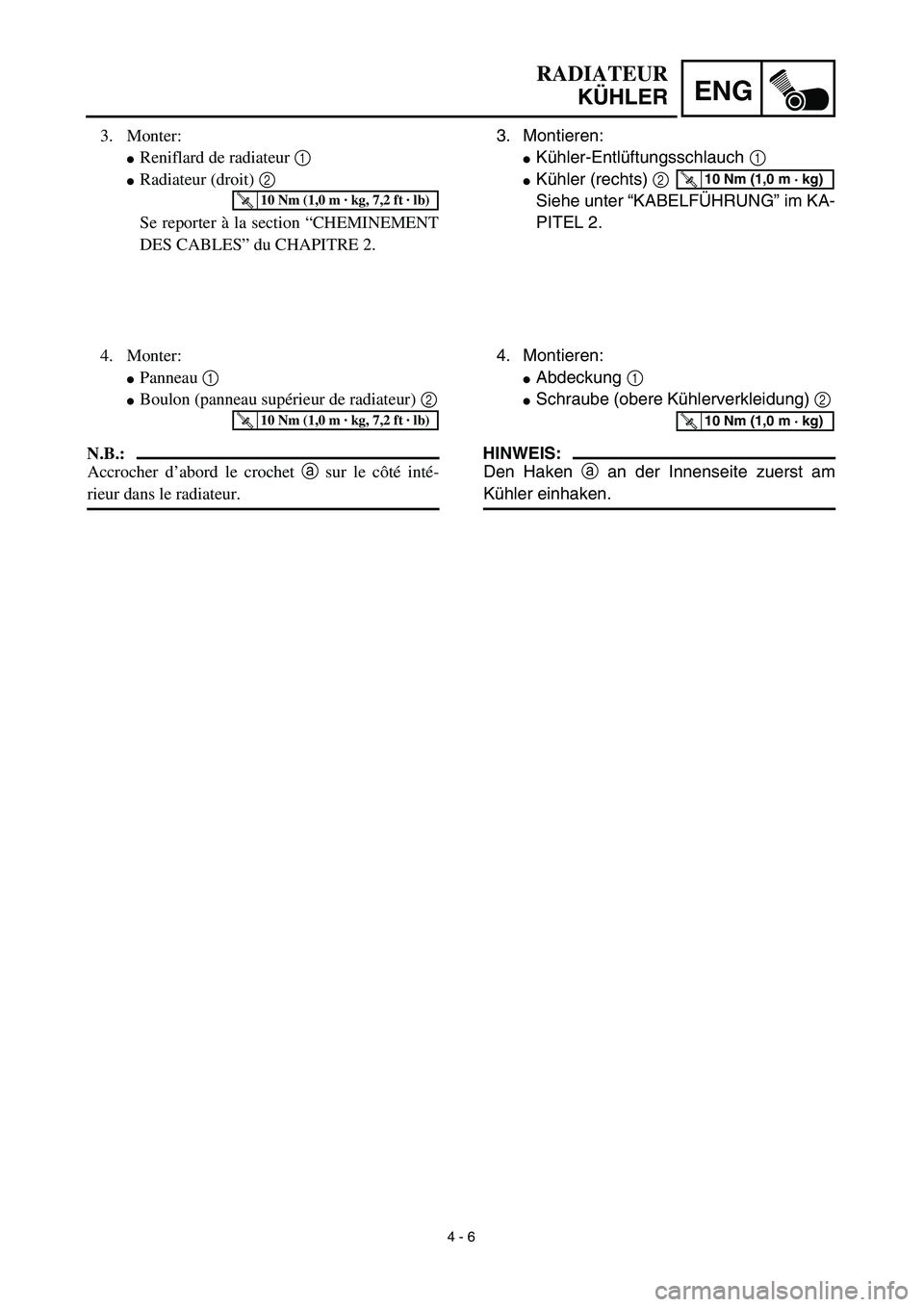

3. Montieren:
Kühler-Entlüftungsschlauch 1
Kühler (rechts) 2
Siehe unter “KABELFÜHRUNG” im KA-
PITEL 2.T R..10 Nm (1,0 m · kg)
4. Montieren:
Abdeckung 1
Schraube (obere Kühlerverkleidung) 2
HINWEIS:
Den Haken a an der Innenseite zuerst am
Kühler einhaken.
T R..10 Nm (1,0 m · kg)
3. Monter:
Reniflard de radiateur 1
Radiateur (droit) 2
Se reporter à la section “CHEMINEMENT
DES CABLES” du CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Panneau 1
Boulon (panneau supérieur de radiateur) 2
N.B.:
Accrocher d’abord le crochet a sur le côté inté-
rieur dans le radiateur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

4 - 7
ENGCARBURETOR

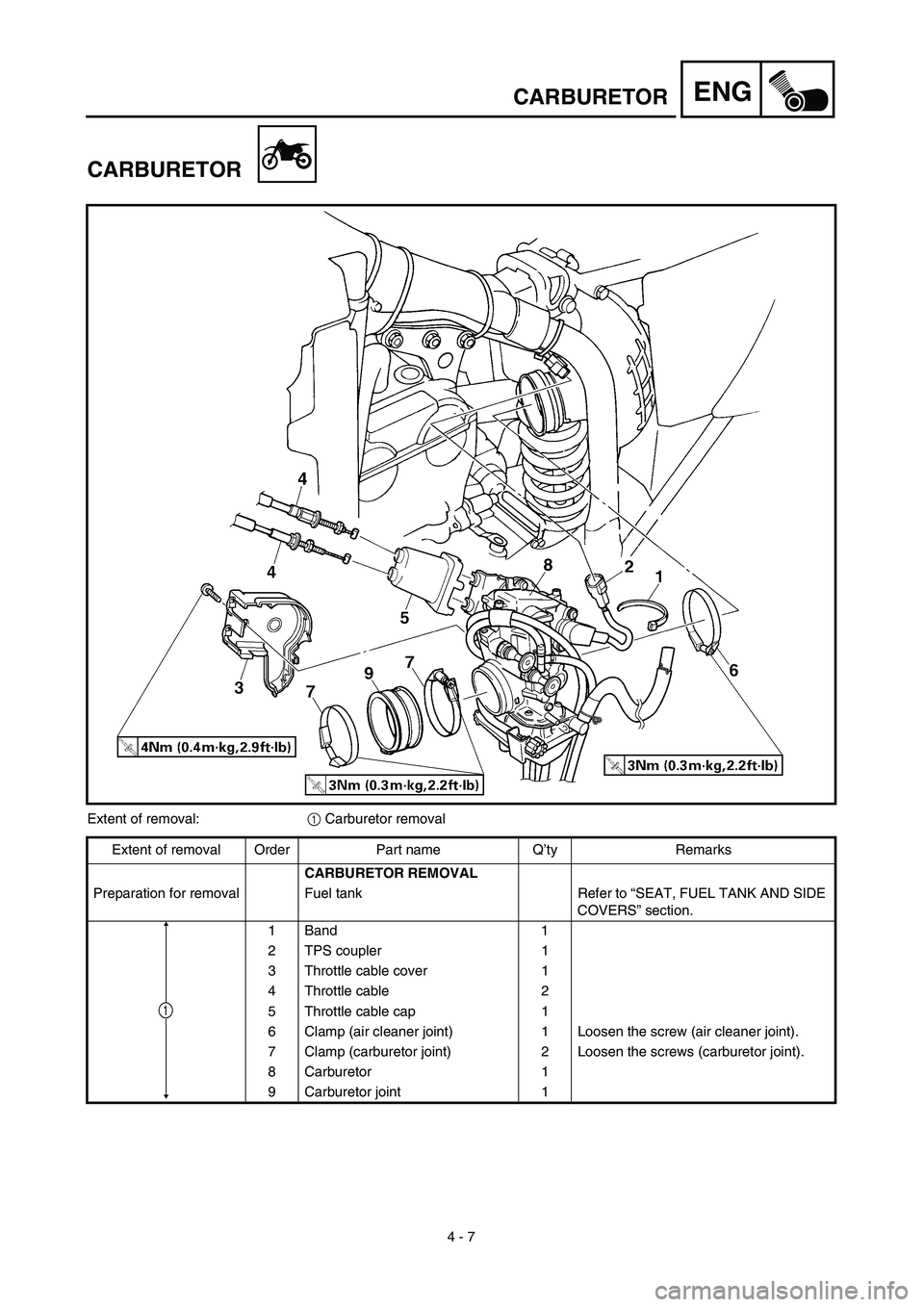

CARBURETOR
Extent of removal:1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Band 1
2 TPS coupler 1
3 Throttle cable cover 1
4 Throttle cable 2
5 Throttle cable cap 1
6 Clamp (air cleaner joint) 1 Loosen the screw (air cleaner joint).
7 Clamp (carburetor joint) 2 Loosen the screws (carburetor joint).
8 Carburetor 1
9 Carburetor joint 1
1

ENG
4 - 7
CARBURATEUR
VERGASER
VERGASER
Demontage-Arbeiten:1 Vergaser demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitung für den
AusbauKraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
1 Kabelbinder 1
2 Drosselklappensensor-Steckver-
binder1
3 Gaszug-Abdeckung 1
4 Gaszug 2
5 Gaszugkappe 1
6 Schlauchschelle (Vergaserein-
laß-Anschluß)1 Die Schlauchschellen-Schraube lockern.
7 Schlauchschelle (Vergaseran-
schluß)2 Die Schrauben lockern.
8 Vergaser 1
9 Vergaseranschluß1
1
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Réservoir à essence Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
1 Attache 1
2 Coupleur de TPS 1
3 Cache du logement des câbles
d’accélération1
4Câble d’accélération 2
5 Capuchon du logement du câble des
gaz1
6 Bride (raccord de filtre à air) 1 Desserrer la vis (raccord de filtre à air).
7 Bride (raccord de carburateur) 2 Desserrer les vis (raccord de carburateur).
8 Carburateur 1
9 Raccord de carburateur 1
1

4 - 8
ENGCARBURETOR

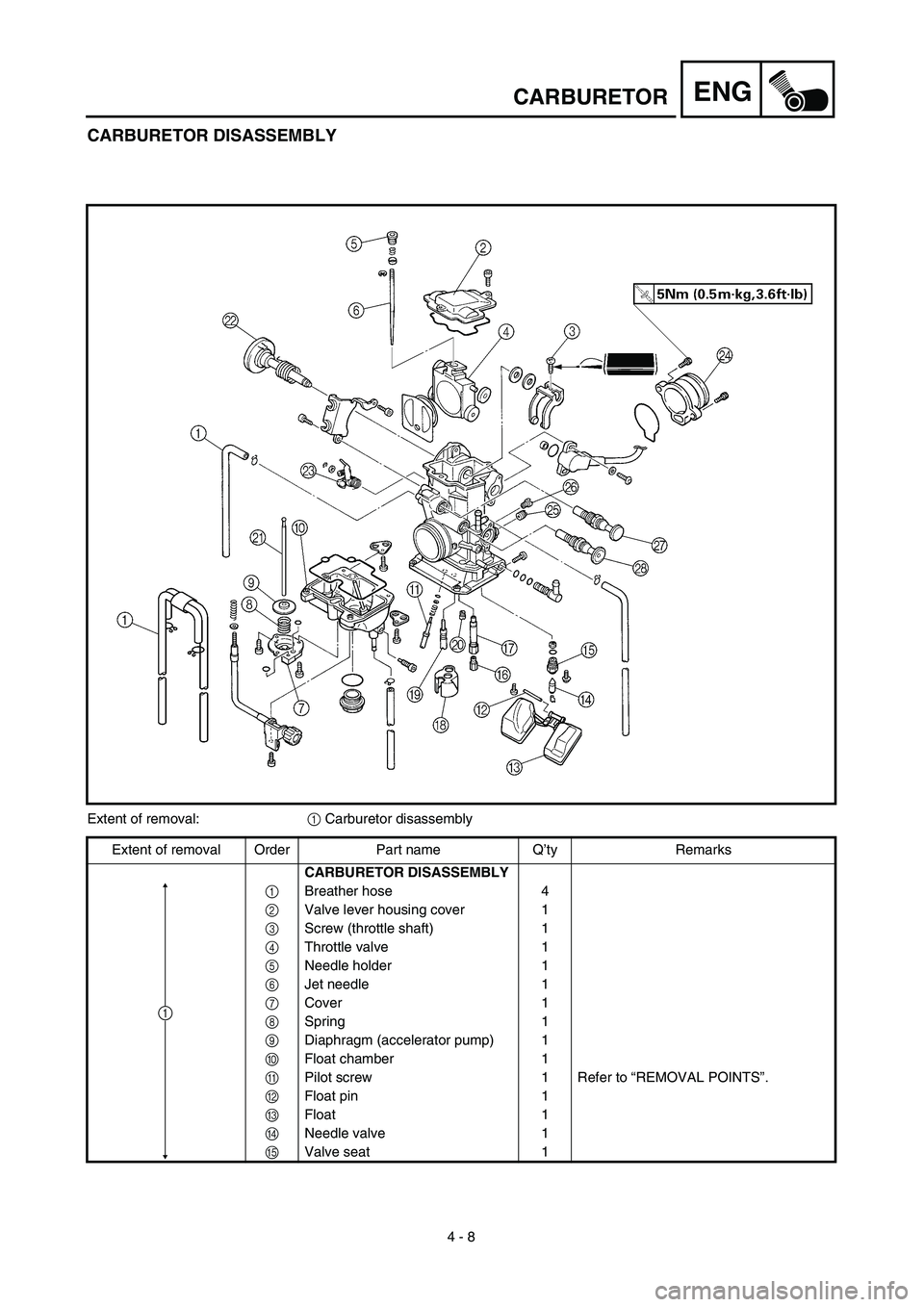

CARBURETOR DISASSEMBLY
Extent of removal:1 Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1Breather hose 4
2Valve lever housing cover 1
3Screw (throttle shaft) 1
4Throttle valve 1
5Needle holder 1
6Jet needle 1
7Cover 1
8Spring 1
9Diaphragm (accelerator pump) 1
0Float chamber 1
APilot screw 1 Refer to “REMOVAL POINTS”.
BFloat pin 1
CFloat 1
DNeedle valve 1
EValve seat 1
1

ENG
4 - 8
CARBURATEUR
VERGASER
VERGASER ZERLEGEN
Demontage-Arbeiten:1 Vergaser zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER ZERLEGEN
1Entlüftungsschlauch 4
2Gasschieber-Gehäusedeckel 1
3Schraube (Drosselklappenwelle) 1
4Gasschieber 1
5Nadelhalterung 1
6Düsennadel 1
7Deckel 1
8Feder 1
9Membran (Beschleunigungs-
pumpe)1
0Schwimmerkammer 1
ALeerlaufgemisch-Regulier-
schraube1 Siehe unter “AUSBAU”.
BSchwimmer-Achsstift 1
CSchwimmer 1
DNadelventil 1
EVentilsitz 1
1
DEMONTAGE DU CARBURATEUR
Organisation de la dépose:1 Démontage du carburateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DU CARBURA-
TEUR
1 Reniflard 4
2Couvercle de logement de levier de
soupape1
3Vis (axe d’accélérateur) 1
4Boisseau 1
5Support d’aiguille 1
6Aiguille 1
7Couvercle 1
8Ressort 1
9Diaphragme (pompe d’accélérateur) 1
0Cuve à niveau constant 1
AVis de richesse 1 Se reporter à “POINTS DE DEPOSE”.
BAxe de flotteur 1
CFlotteur 1
DPointeau 1
ESiège de pointeau 1
1

4 - 9

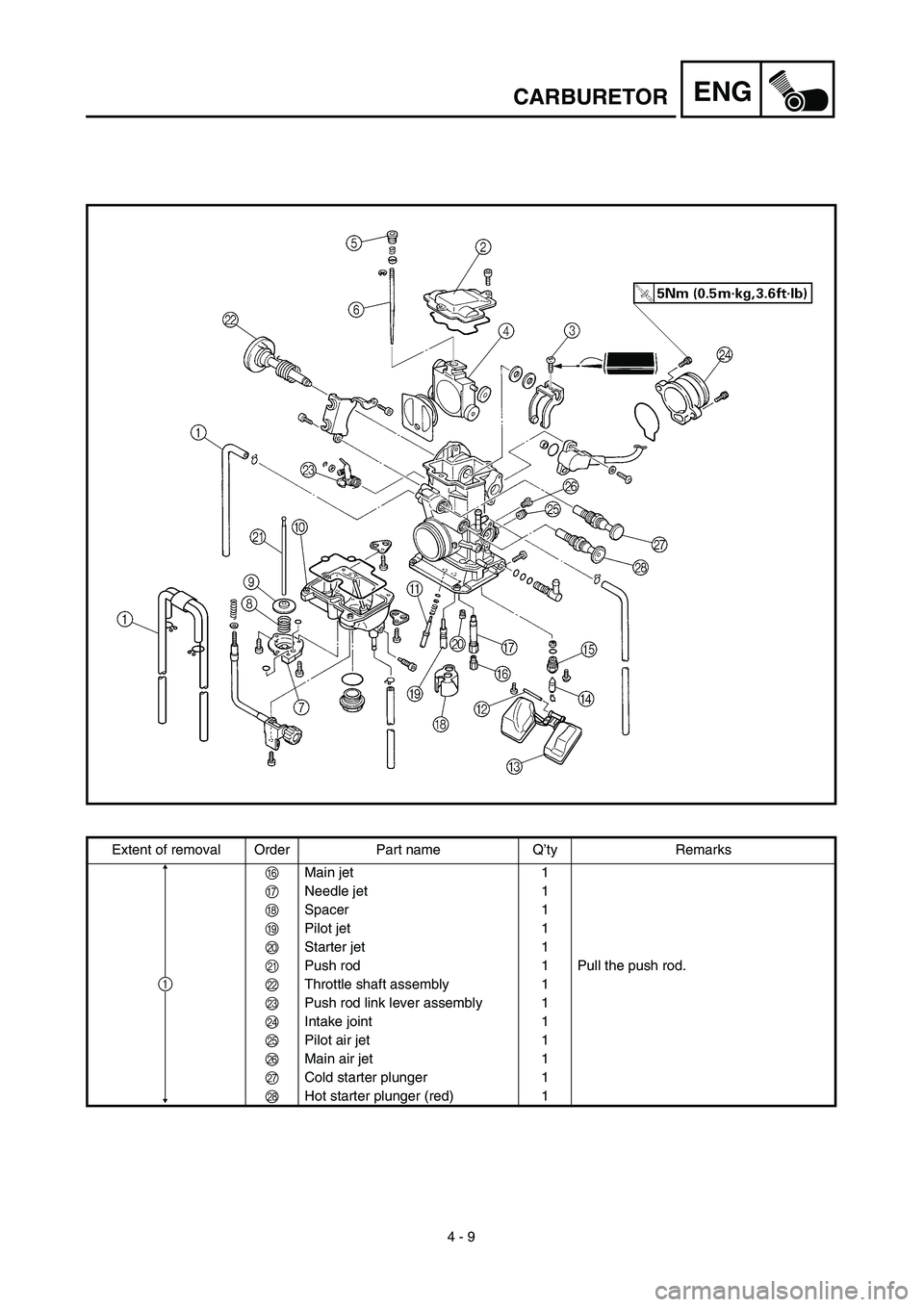

ENGCARBURETOR
Extent of removal Order Part name Q’ty Remarks
FMain jet 1
GNeedle jet 1
HSpacer 1
IPilot jet 1
JStarter jet 1
KPush rod 1 Pull the push rod.
LThrottle shaft assembly 1
MPush rod link lever assembly 1
NIntake joint 1
OPilot air jet 1
PMain air jet 1
QCold starter plunger 1
RHot starter plunger (red) 1
1

ENG
4 - 9 Organisation de la dépose Ordre Nom de pièce QtéRemarques

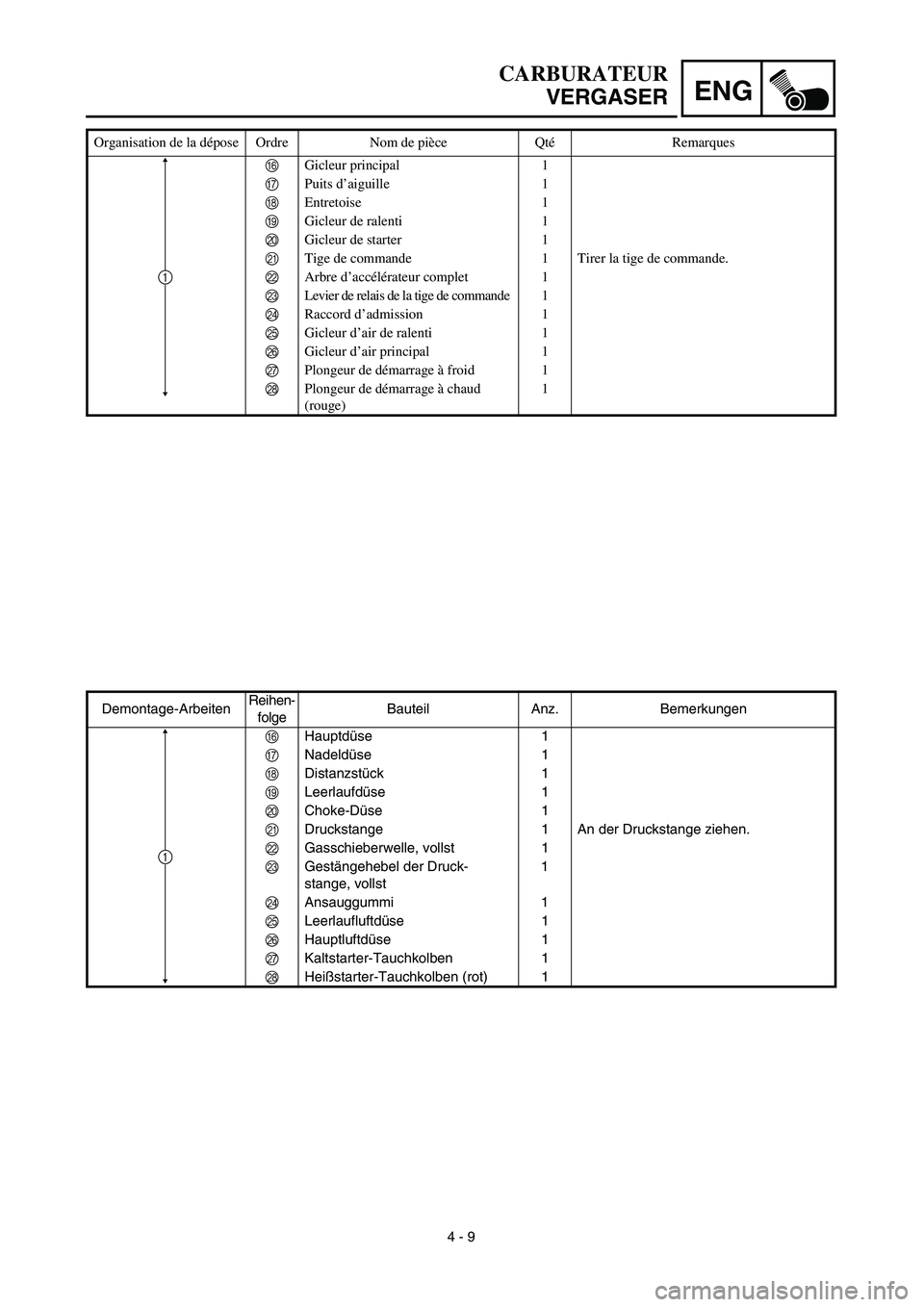

FGicleur principal 1
GPuits d’aiguille 1
HEntretoise 1
IGicleur de ralenti 1
JGicleur de starter 1
KTige de commande 1 Tirer la tige de commande.
LArbre d’accélérateur complet 1
MLevier de relais de la tige de commande 1
NRaccord d’admission 1
OGicleur d’air de ralenti 1
PGicleur d’air principal 1
QPlongeur de démarrage à froid 1
RPlongeur de démarrage à chaud
(rouge)1
1
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
FHauptdüse 1
GNadeldüse 1
HDistanzstück 1
ILeerlaufdüse 1
JChoke-Düse 1
KDruckstange 1 An der Druckstange ziehen.
LGasschieberwelle, vollst 1
MGestängehebel der Druck-
stange, vollst1
NAnsauggummi 1
OLeerlaufluftdüse 1
PHauptluftdüse 1
QKaltstarter-Tauchkolben 1
RHeißstarter-Tauchkolben (rot) 1
1
CARBURATEUR
VERGASER

4 - 10
ENGCARBURETOR
EC466020
HANDLING NOTE
CAUTION:
Do not loosen the screws {TPS (throttle
position sensor)} 1 except when changing
the TPS (throttle position sensor) due to
failure because it will cause a drop in
engine performance.
REMOVAL POINTS
Pilot screw
1. Remove:
Pilot screw 1
NOTE:
To optimize the fuel flow at a small throttle
opening, each machine’s pilot screw has been
individually set at the factory. Before removing
the pilot screw, turn it in fully and count the
number of turns. Record this number as the
factory-set number of turns out.
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.

4 - 10
ENG
CARBURATEUR
VERGASER
HINWEIS ZUM HANDLING
ACHTUNG:
Die TPS-Schrauben (Drosselklappen-Positi-
onssensor) 1 nicht lösen – außer wenn der
TPS (Drosselklappen-Positionssensor) auf-
grund eines Defekts ausgetauscht werden
muß –, da die Motorleistung hierdurch nach-
läßt.
AUSBAU
Leerlaufdüse
1. Demontieren:
Leerlaufdüse 1
HINWEIS:
Die Leerlaufgemisch-Regulierschraube ist
zwecks Optimierung des Kraftstofflusses bei
kleiner Gasdrehgrifföffnung für jede Maschine
individuell ab Werk eingestellt. Vor dem Aus-
bau die Werkseinstellung ermitteln und notie-
ren; dazu die Regulierschraube völlig
hineindrehen und die Anzahl Umdrehungen
zählen.
PRÜFUNG
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigung → Reinigen.
HINWEIS:
Eine Reinigungslösung auf Petroleumbasis
verwenden. Alle Bohrungen und Düsen mit
Druckluft ausblasen.
Zum Reinigen niemals einen Draht verwen-
den. REMARQUE CONCERNANT LES
MANIPULATIONS
ATTENTION:
Ne pas desserrer les vis {TPS (capteur du
papillon d’accélération)} 1 sauf lors du change-
ment de TPS (capteur du papillon d’accéléra-
tion) en cas de panne pour éviter les diminutions
de performance du moteur.
DEPOSE
Vis de richesse
1. Déposer:
Vis de richesse 1
N.B.:
Afin d’optimiser le flux de carburant à petite ouver-
ture des gaz, la vis de richesse de chaque véhicule a
été réglé individuellement à l’usine. Avant de
remonter la vis de richesse, la visser complètement
en comptant le nombre de tours exact. Retenir et
noter ce chiffre et dévisser la vis de ce nombre de
tours.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Pour le nettoyage, employer un dissolvant à base
de pétrole. Passer tous les conduits et gicleurs à
l’air comprimé.
Ne jamais utiliser de fil.

4 - 11
ENGCARBURETOR

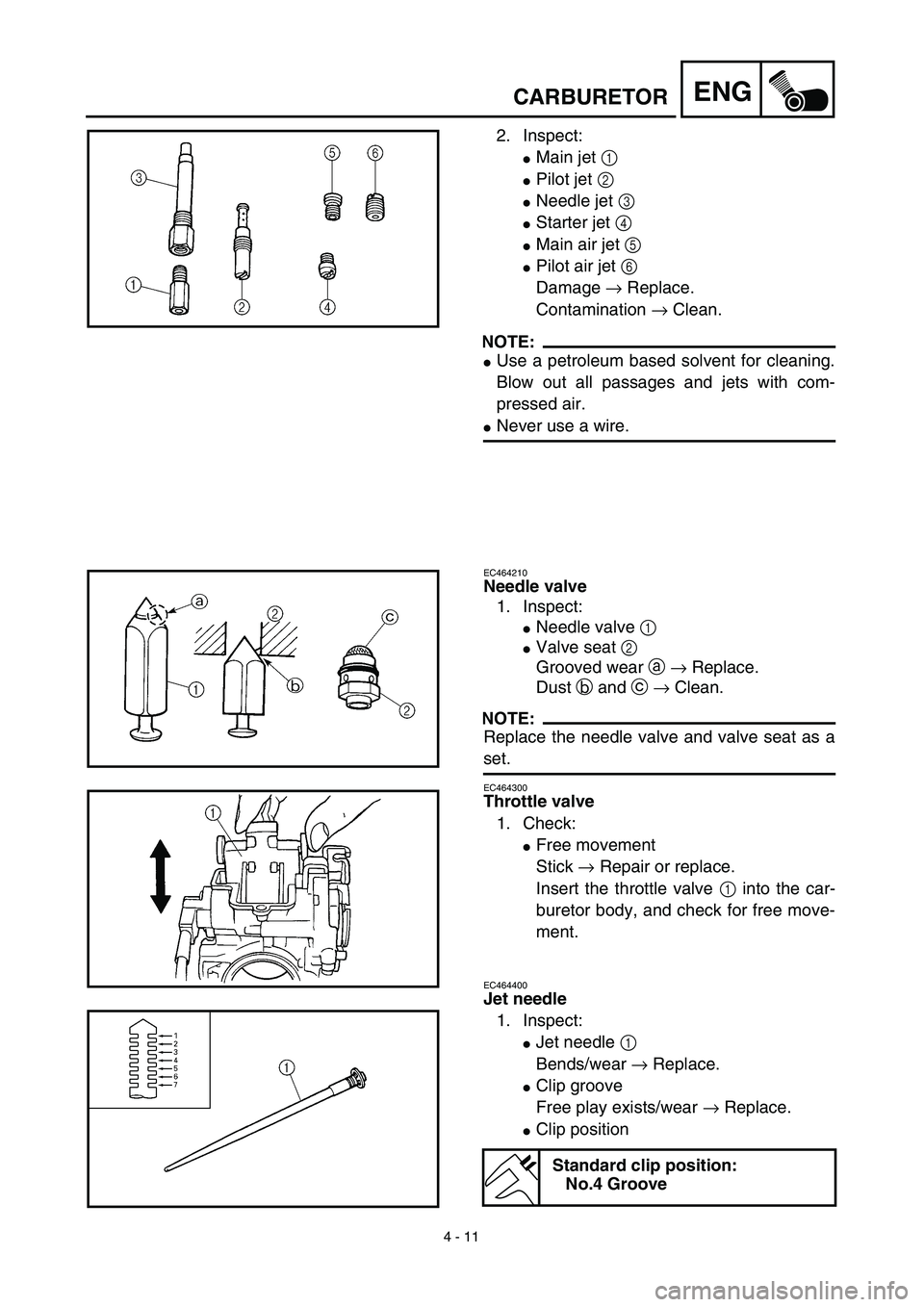

2. Inspect:
Main jet 1
Pilot jet 2
Needle jet 3
Starter jet 4
Main air jet 5
Pilot air jet 6
Damage → Replace.
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.
EC464210
Needle valve
1. Inspect:
Needle valve 1
Valve seat 2
Grooved wear a → Replace.
Dust b and c → Clean.
NOTE:
Replace the needle valve and valve seat as a
set.
EC464300
Throttle valve
1. Check:
Free movement
Stick → Repair or replace.
Insert the throttle valve 1 into the car-
buretor body, and check for free move-
ment.
EC464400
Jet needle
1. Inspect:
Jet needle 1
Bends/wear → Replace.
Clip groove
Free play exists/wear → Replace.
Clip position
Standard clip position:
No.4 Groove
