YAMAHA YZ426F 2002 Betriebsanleitungen (in German)

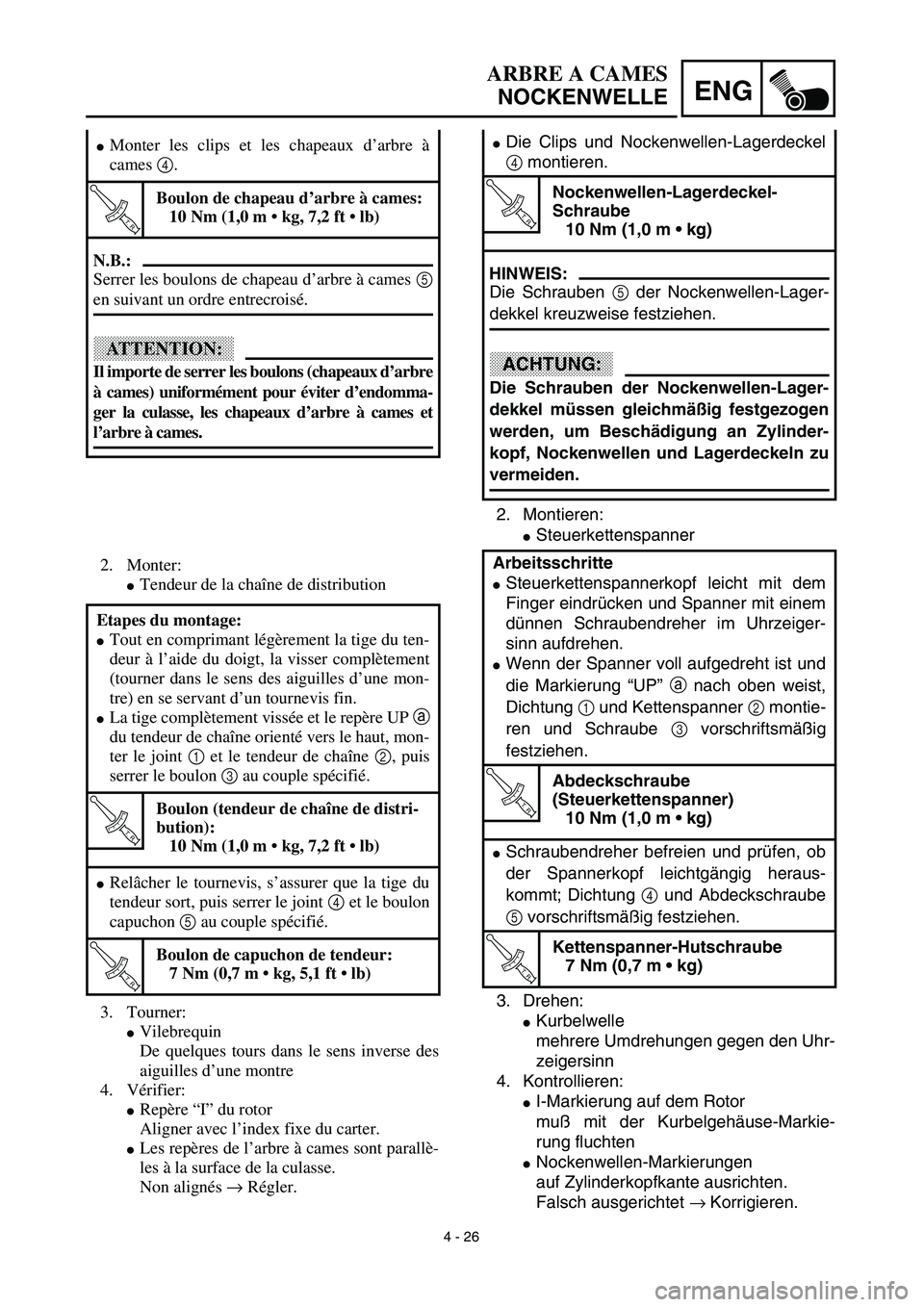

4 - 26
ENG
ARBRE A CAMES
NOCKENWELLE
2. Montieren:
Steuerkettenspanner
3. Drehen:
Kurbelwelle
mehrere Umdrehungen gegen den Uhr-
zeigersinn
4. Kontrollieren:
I-Markierung auf dem Rotor
muß mit der Kurbelgehäuse-Markie-
rung fluchten
Nockenwellen-Markierungen
auf Zylinderkopfkante ausrichten.
Falsch ausgerichtet → Korrigieren.
Die Clips und Nockenwellen-Lagerdeckel
4 montieren.
T R..
Nockenwellen-Lagerdeckel-
Schraube
10 Nm (1,0 m • kg)
HINWEIS:
Die Schrauben 5 der Nockenwellen-Lager-
dekkel kreuzweise festziehen.
ACHTUNG:
Die Schrauben der Nockenwellen-Lager-
dekkel müssen gleichmäßig festgezogen
werden, um Beschädigung an Zylinder-
kopf, Nockenwellen und Lagerdeckeln zu
vermeiden.
Arbeitsschritte
Steuerkettenspannerkopf leicht mit dem
Finger eindrücken und Spanner mit einem
dünnen Schraubendreher im Uhrzeiger-
sinn aufdrehen.
Wenn der Spanner voll aufgedreht ist und
die Markierung “UP” a nach oben weist,
Dichtung 1 und Kettenspanner 2 montie-
ren und Schraube 3 vorschriftsmäßig
festziehen.
T R..
Abdeckschraube
(Steuerkettenspanner)
10 Nm (1,0 m • kg)
Schraubendreher befreien und prüfen, ob
der Spannerkopf leichtgängig heraus-
kommt; Dichtung 4 und Abdeckschraube
5 vorschriftsmäßig festziehen.
T R..
Kettenspanner-Hutschraube
7 Nm (0,7 m • kg)
2. Monter:
Tendeur de la chaîne de distribution
3. Tourner:
Vilebrequin
De quelques tours dans le sens inverse des
aiguilles d’une montre
4. Vérifier:
Repère “I” du rotor
Aligner avec l’index fixe du carter.
Les repères de l’arbre à cames sont parallè-
les à la surface de la culasse.
Non alignés → Régler.
Monter les clips et les chapeaux d’arbre à
cames 4.
T R..
Boulon de chapeau d’arbre à cames:
10 Nm (1,0 m • kg, 7,2 ft • lb)
N.B.:
Serrer les boulons de chapeau d’arbre à cames 5
en suivant un ordre entrecroisé.
ATTENTION:
Il importe de serrer les boulons (chapeaux d’arbre
à cames) uniformément pour éviter d’endomma-
ger la culasse, les chapeaux d’arbre à cames et
l’arbre à cames.
Etapes du montage:
Tout en comprimant légèrement la tige du ten-
deur à l’aide du doigt, la visser complètement
(tourner dans le sens des aiguilles d’une mon-
tre) en se servant d’un tournevis fin.
La tige complètement vissée et le repère UP a
du tendeur de chaîne orienté vers le haut, mon-
ter le joint 1 et le tendeur de chaîne 2, puis
serrer le boulon 3 au couple spécifié.
T R..
Boulon (tendeur de chaîne de distri-
bution):
10 Nm (1,0 m • kg, 7,2 ft • lb)
Relâcher le tournevis, s’assurer que la tige du
tendeur sort, puis serrer le joint 4 et le boulon
capuchon 5 au couple spécifié.
T R..
Boulon de capuchon de tendeur:
7 Nm (0,7 m • kg, 5,1 ft • lb)

4 - 27

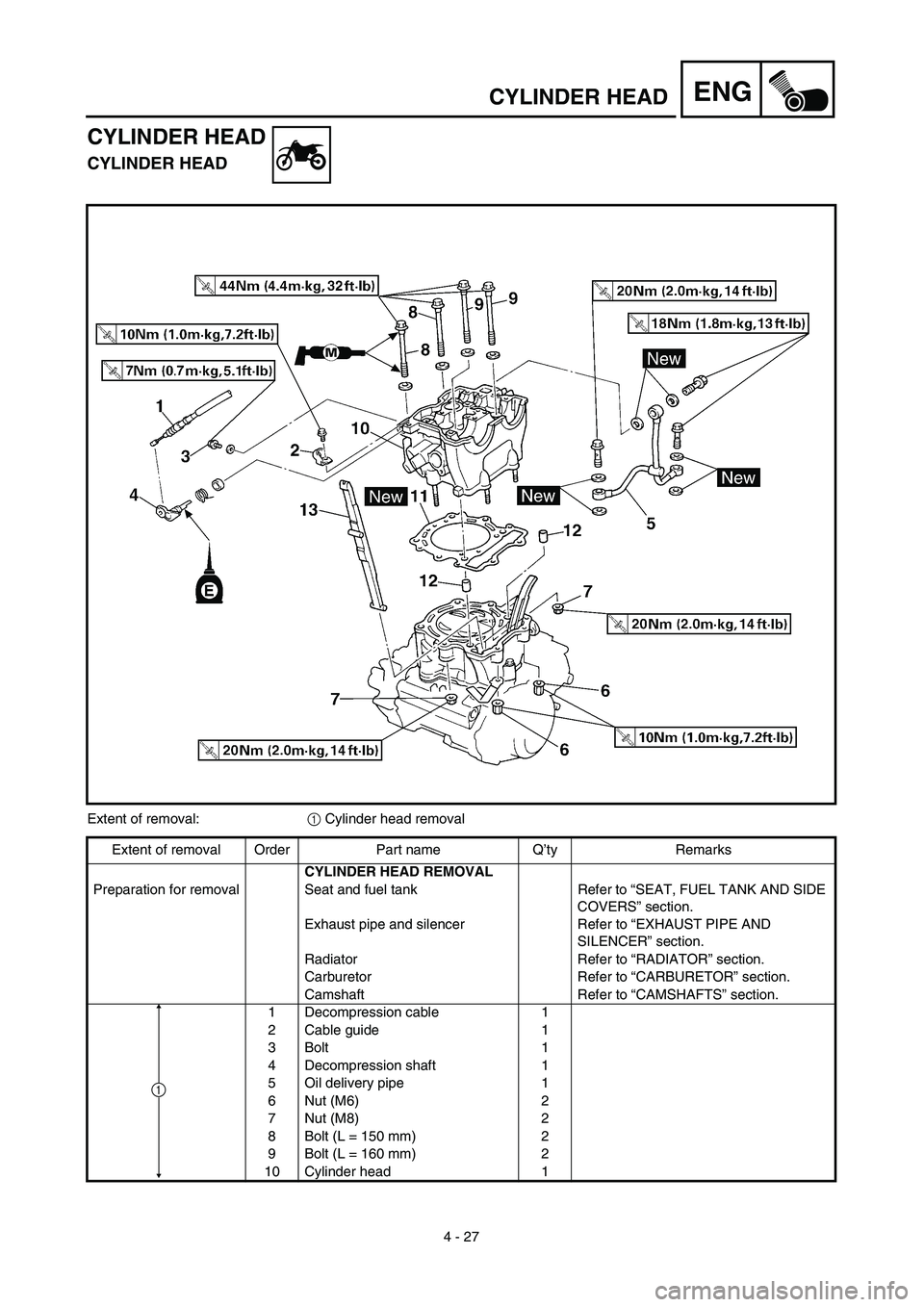

ENGCYLINDER HEAD
CYLINDER HEAD
CYLINDER HEAD
Extent of removal:1 Cylinder head removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Radiator Refer to “RADIATOR” section.
Carburetor Refer to “CARBURETOR” section.
Camshaft Refer to “CAMSHAFTS” section.
1 Decompression cable 1
2 Cable guide 1
3 Bolt 1
4 Decompression shaft 1
5 Oil delivery pipe 1
6 Nut (M6) 2
7 Nut (M8) 2
8 Bolt (L = 150 mm) 2
9 Bolt (L = 160 mm) 2
10 Cylinder head 1
1

ENG
4 - 27
CULASSE
ZYLINDERKOPF
ZYLINDERKOPF
ZYLINDERKOPF
Demontage-Arbeiten:1 Zylinderkopf demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMON-
TIEREN
Vorbereitung für den
AusbauSitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITENABDEK-
KUNGEN”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER”.
Kühler Siehe unter “KÜHLER”.
Vergaser Siehe unter “VERGASER”.
Nockenwelle Siehe unter “NOCKENWELLE”.
1 Dekompressionszug 1
2 Kabelführung 1
3 Schraube 1
4 Dekompressionswell 1
5
Ölzufuhrleitung1
6 Mutter (M6) 2
7 Mutter (M8) 2
8 Schraube (L = 150 mm) 2
9 Schraube (L = 160 mm) 2
10 Zylinderkopf 1
1
CULASSE
CULASSE
Organisation de la dépose:1 Dépose de la culasse
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA CULASSE ET
DU CYLINDRE
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU
D’ECHAPPEMENT ET SILENCIEUX”.
Radiateur Se reporter à la section “RADIATEUR”.
Carburateur Se reporter à la section “CARBURATEUR”.
Arbre à cames Se reporter à la section “ARBRES A CAMES”.
1Câble de décompression 1
2 Guide de câble 1
3 Boulon 1
4 Axe de décompression 1
5 Tuyau d’arrivée d’huile 1
6 Ecrou (M6) 2
7 Ecrou (M8) 2
8 Boulon (L = 150 mm) 2
9 Boulon (L = 160 mm) 2
10 Culasse 1
1

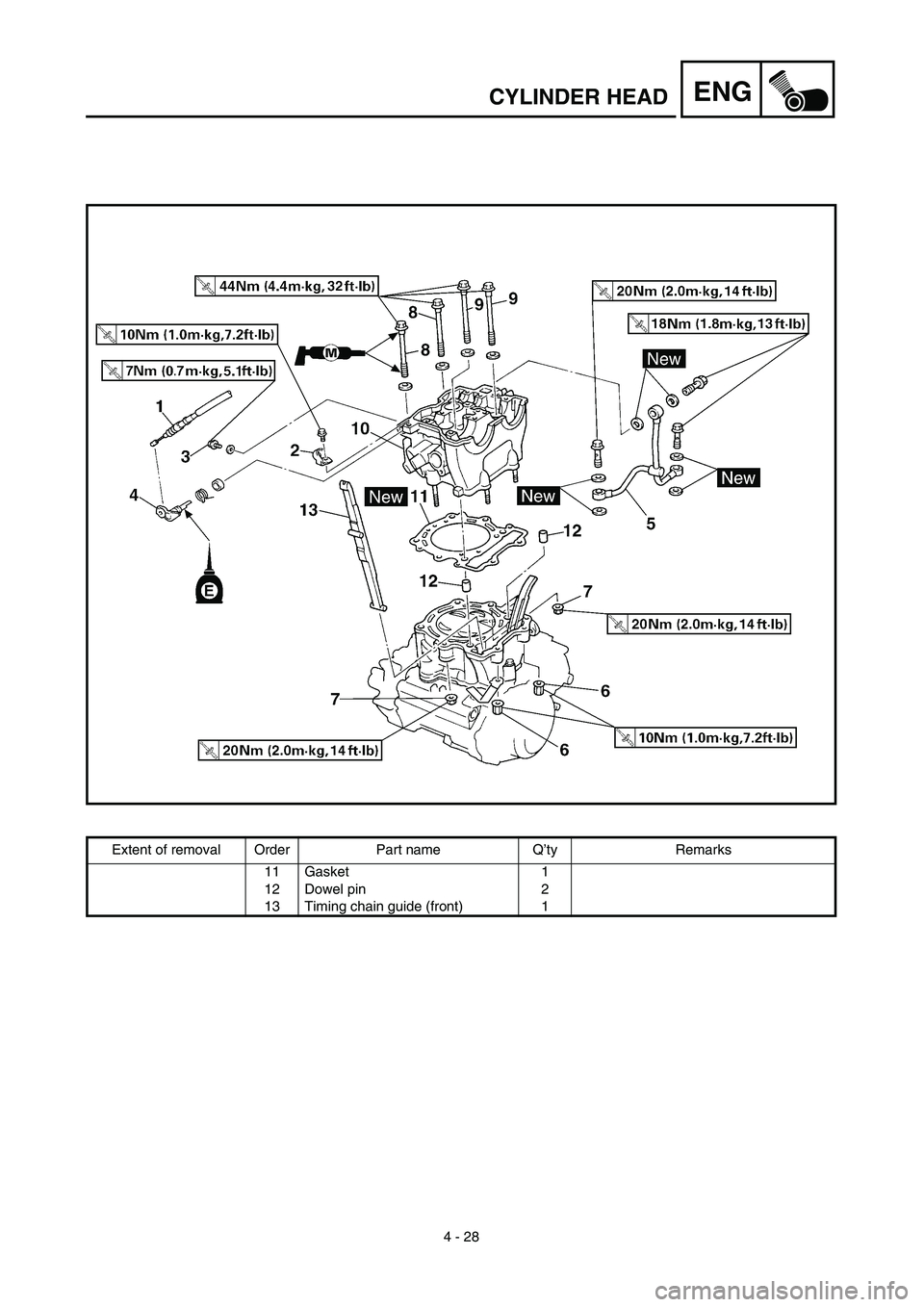

4 - 28
ENGCYLINDER HEAD
Extent of removal Order Part name Q’ty Remarks
11 Gasket 1
12 Dowel pin 2
13 Timing chain guide (front) 1

ENG

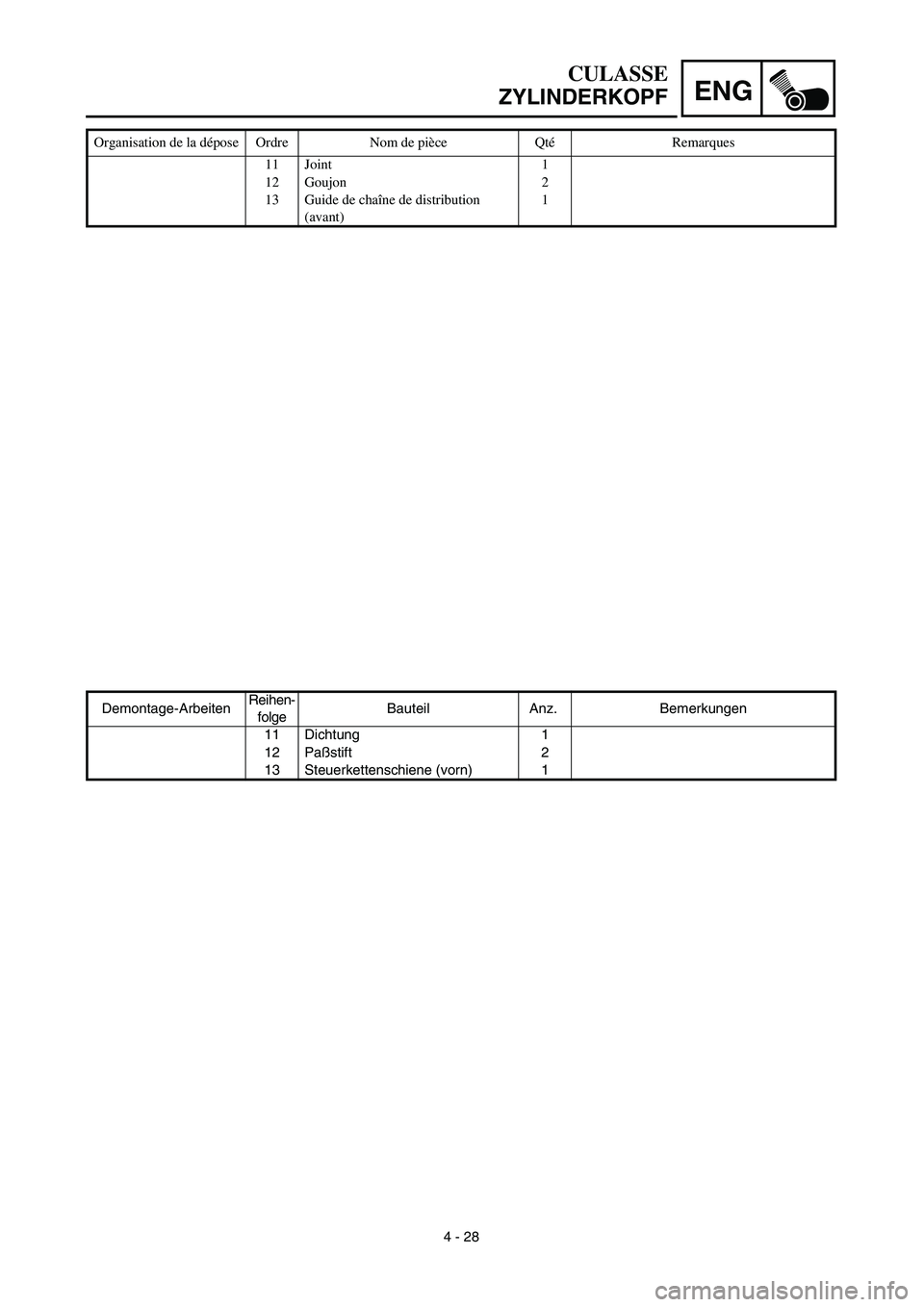

4 - 28 Organisation de la dépose Ordre Nom de pièce QtéRemarques
11 Joint 1
12 Goujon 2
13 Guide de chaîne de distribution
(avant)1
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Dichtung 1
12 Paßstift 2
13 Steuerkettenschiene (vorn) 1
CULASSE
ZYLINDERKOPF

4 - 29
ENGCYLINDER HEAD
INSPECTION
Cylinder head
1. Eliminate:
Carbon deposits (from the combustion
chambers)
Use a rounded scraper.
NOTE:
Do not use a sharp instrument to avoid dam-
aging or scratching:
Spark plug threads
Valve seats
2. Inspect:
Cylinder head
Scratches/damage → Replace.
3. Measure:
Cylinder head warpage
Out of specification → Resurface.
Cylinder head warpage:
Less than 0.05 mm (0.002 in)
Warpage measurement and resurface-
ment steps:
Place a straightedge and a feeler gauge
across the cylinder head.
Use a feeler gauge to measure the
warpage.
If the warpage is out of specification,
resurface the cylinder head.
Place a 400 ~ 600 grit wet sandpaper on
the surface plate, and resurface the head
using a figure-eight sanding pattern.
NOTE:
To ensure an even surface rotate the cylin-
der head several times.

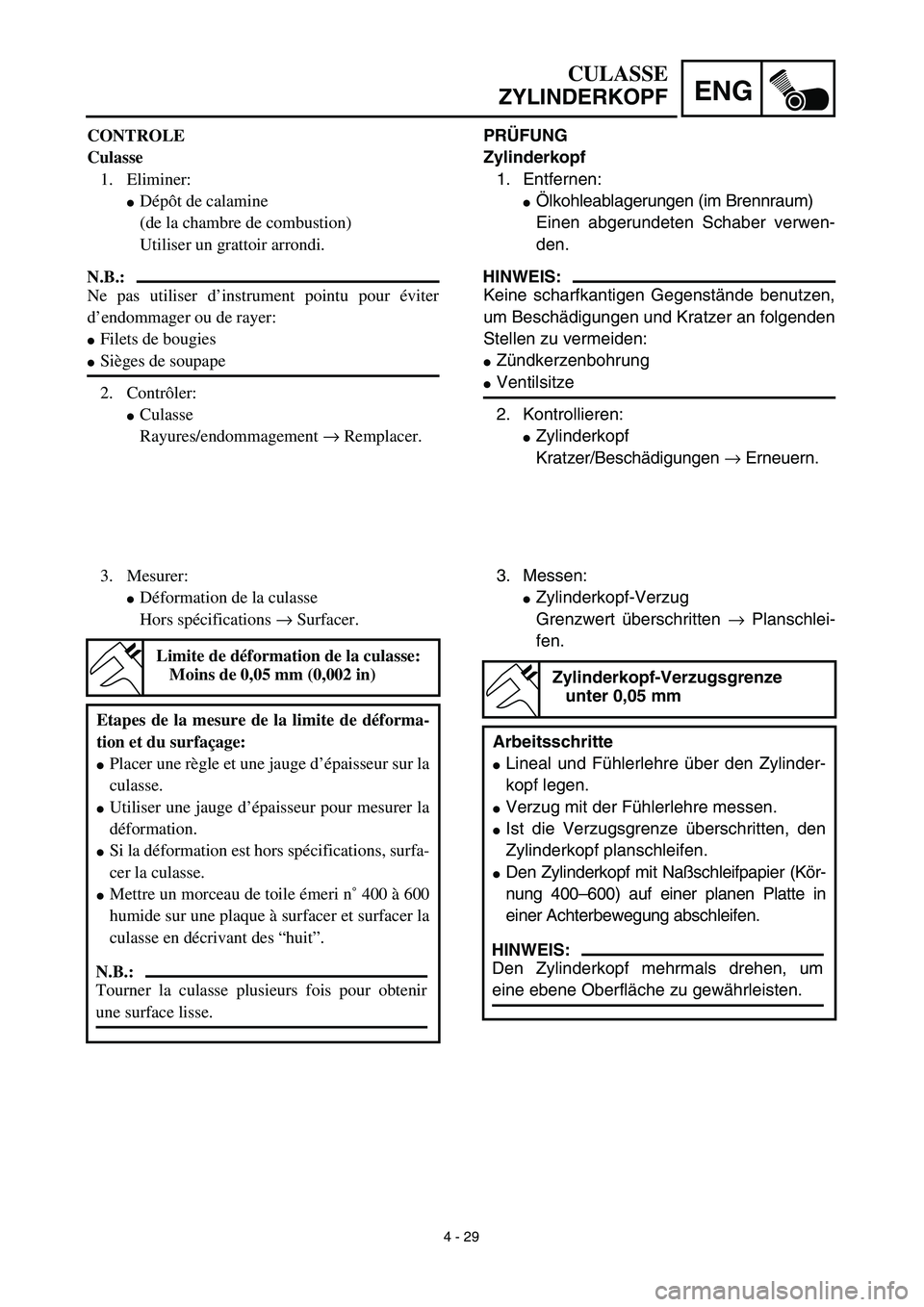

4 - 29
ENG
CULASSE
ZYLINDERKOPF
PRÜFUNG
Zylinderkopf
1. Entfernen:
Ölkohleablagerungen (im Brennraum)
Einen abgerundeten Schaber verwen-
den.
HINWEIS:
Keine scharfkantigen Gegenstände benutzen,
um Beschädigungen und Kratzer an folgenden
Stellen zu vermeiden:
Zündkerzenbohrung
Ventilsitze
2. Kontrollieren:
Zylinderkopf
Kratzer/Beschädigungen → Erneuern.
3. Messen:
Zylinderkopf-Verzug
Grenzwert überschritten → Planschlei-
fen.
Zylinderkopf-Verzugsgrenze
unter 0,05 mm
Arbeitsschritte
Lineal und Fühlerlehre über den Zylinder-
kopf legen.
Verzug mit der Fühlerlehre messen.
Ist die Verzugsgrenze überschritten, den
Zylinderkopf planschleifen.
Den Zylinderkopf mit Naßschleifpapier (Kör-
nung 400–600) auf einer planen Platte in
einer Achterbewegung abschleifen.
HINWEIS:
Den Zylinderkopf mehrmals drehen, um
eine ebene Oberfläche zu gewährleisten. CONTROLE
Culasse
1. Eliminer:
Dépôt de calamine
(de la chambre de combustion)
Utiliser un grattoir arrondi.
N.B.:
Ne pas utiliser d’instrument pointu pour éviter
d’endommager ou de rayer:
Filets de bougies
Sièges de soupape
2. Contrôler:
Culasse
Rayures/endommagement → Remplacer.
3. Mesurer:
Déformation de la culasse
Hors spécifications → Surfacer.
Limite de déformation de la culasse:
Moins de 0,05 mm (0,002 in)
Etapes de la mesure de la limite de déforma-
tion et du surfaçage:
Placer une règle et une jauge d’épaisseur sur la
culasse.
Utiliser une jauge d’épaisseur pour mesurer la
déformation.
Si la déformation est hors spécifications, surfa-
cer la culasse.
Mettre un morceau de toile émeri n˚ 400 à 600
humide sur une plaque à surfacer et surfacer la
culasse en décrivant des “huit”.
N.B.:
Tourner la culasse plusieurs fois pour obtenir
une surface lisse.

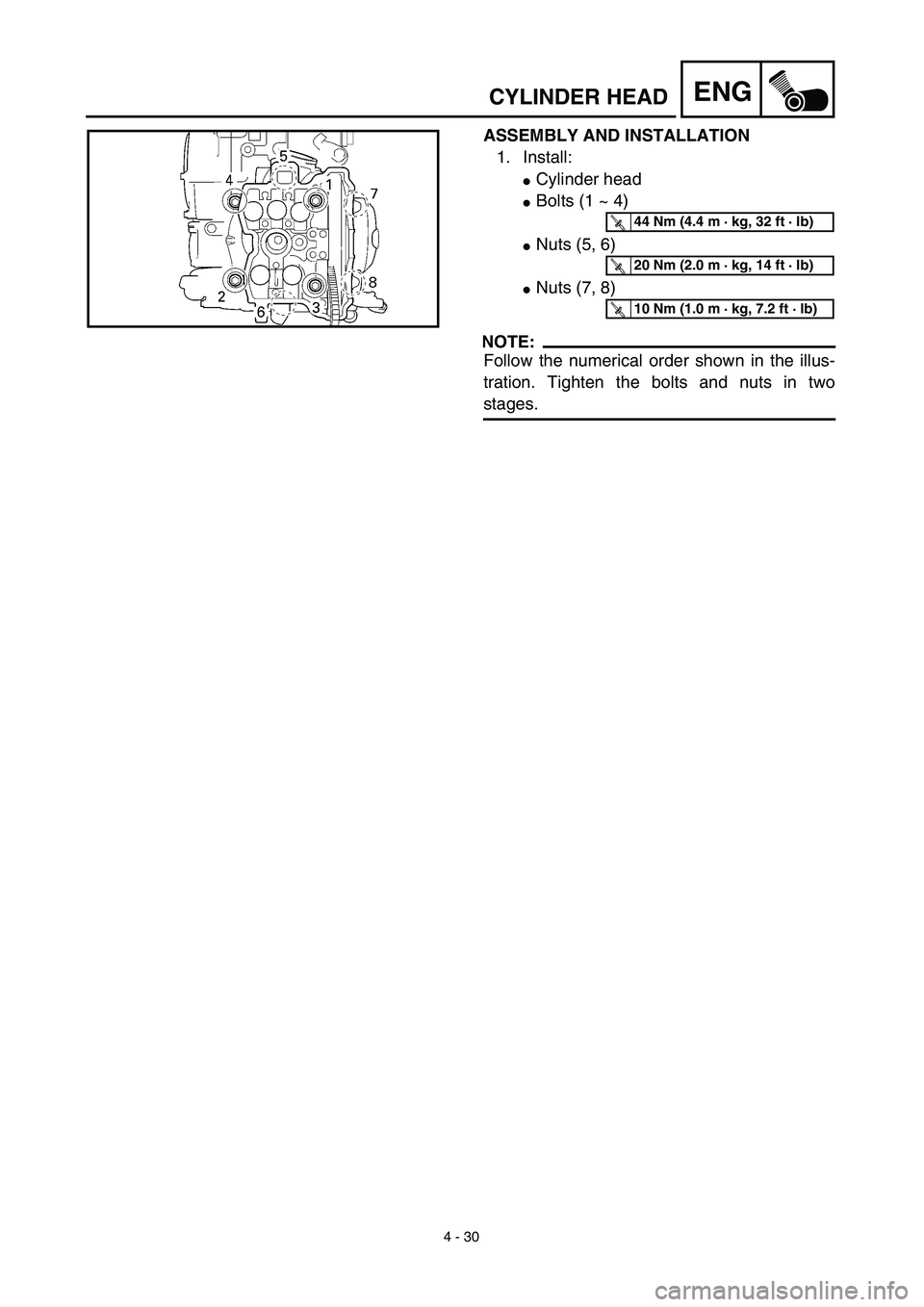

4 - 30
ENGCYLINDER HEAD
ASSEMBLY AND INSTALLATION
1. Install:
Cylinder head
Bolts (1 ~ 4)
Nuts (5, 6)
Nuts (7, 8)
NOTE:
Follow the numerical order shown in the illus-
tration. Tighten the bolts and nuts in two
stages.
T R..44 Nm (4.4 m · kg, 32 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

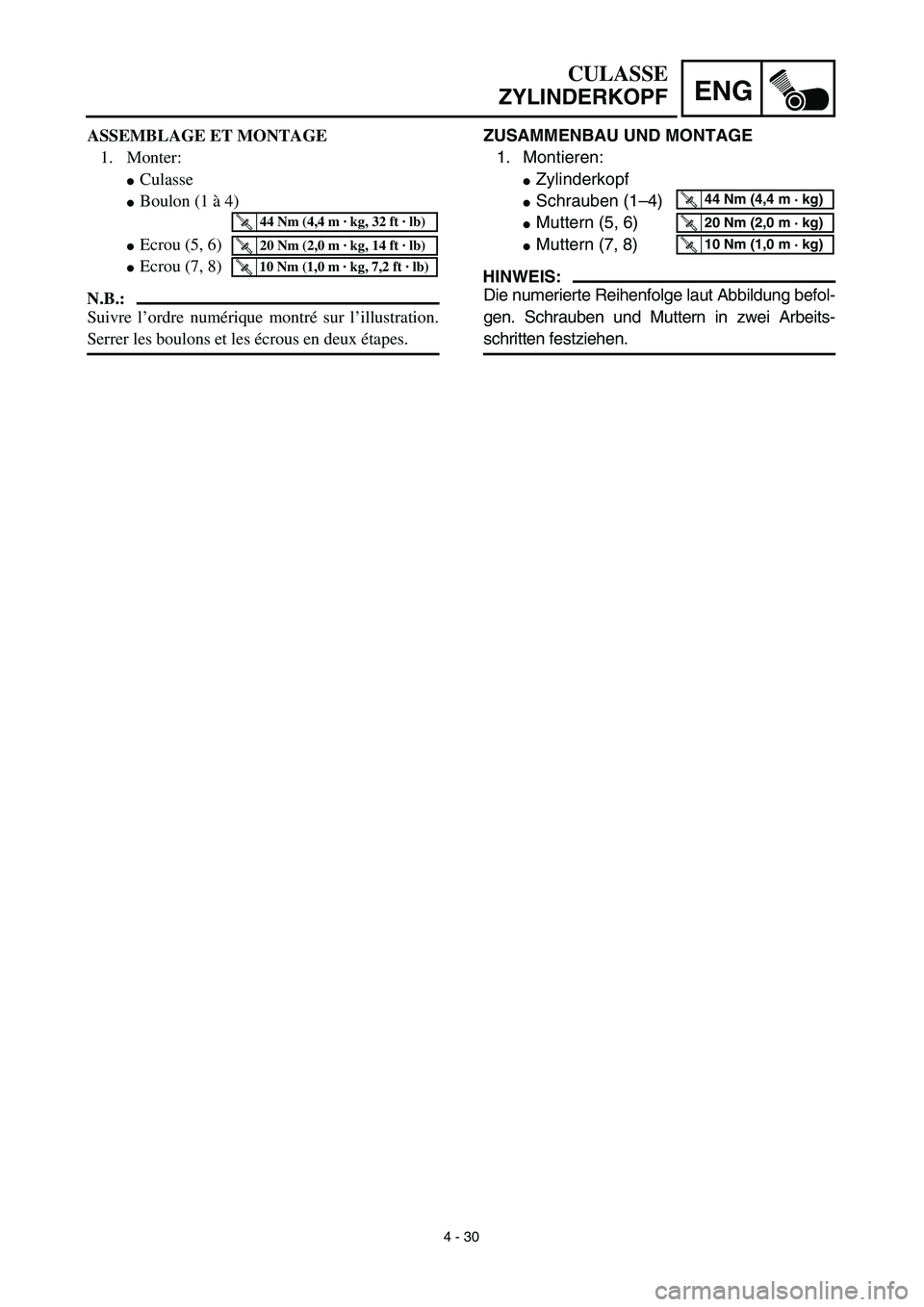

4 - 30
ENG
ZUSAMMENBAU UND MONTAGE
1. Montieren:
Zylinderkopf
Schrauben (1–4)
Muttern (5, 6)
Muttern (7, 8)
HINWEIS:
Die numerierte Reihenfolge laut Abbildung befol-
gen. Schrauben und Muttern in zwei Arbeits-
schritten festziehen.
T R..44 Nm (4,4 m · kg)
T R..20 Nm (2,0 m · kg)
T R..10 Nm (1,0 m · kg)
CULASSE
ZYLINDERKOPF
ASSEMBLAGE ET MONTAGE
1. Monter:
Culasse
Boulon (1 à 4)
Ecrou (5, 6)
Ecrou (7, 8)
N.B.:
Suivre l’ordre numérique montré sur l’illustration.
Serrer les boulons et les écrous en deux étapes.
T R..44 Nm (4,4 m · kg, 32 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

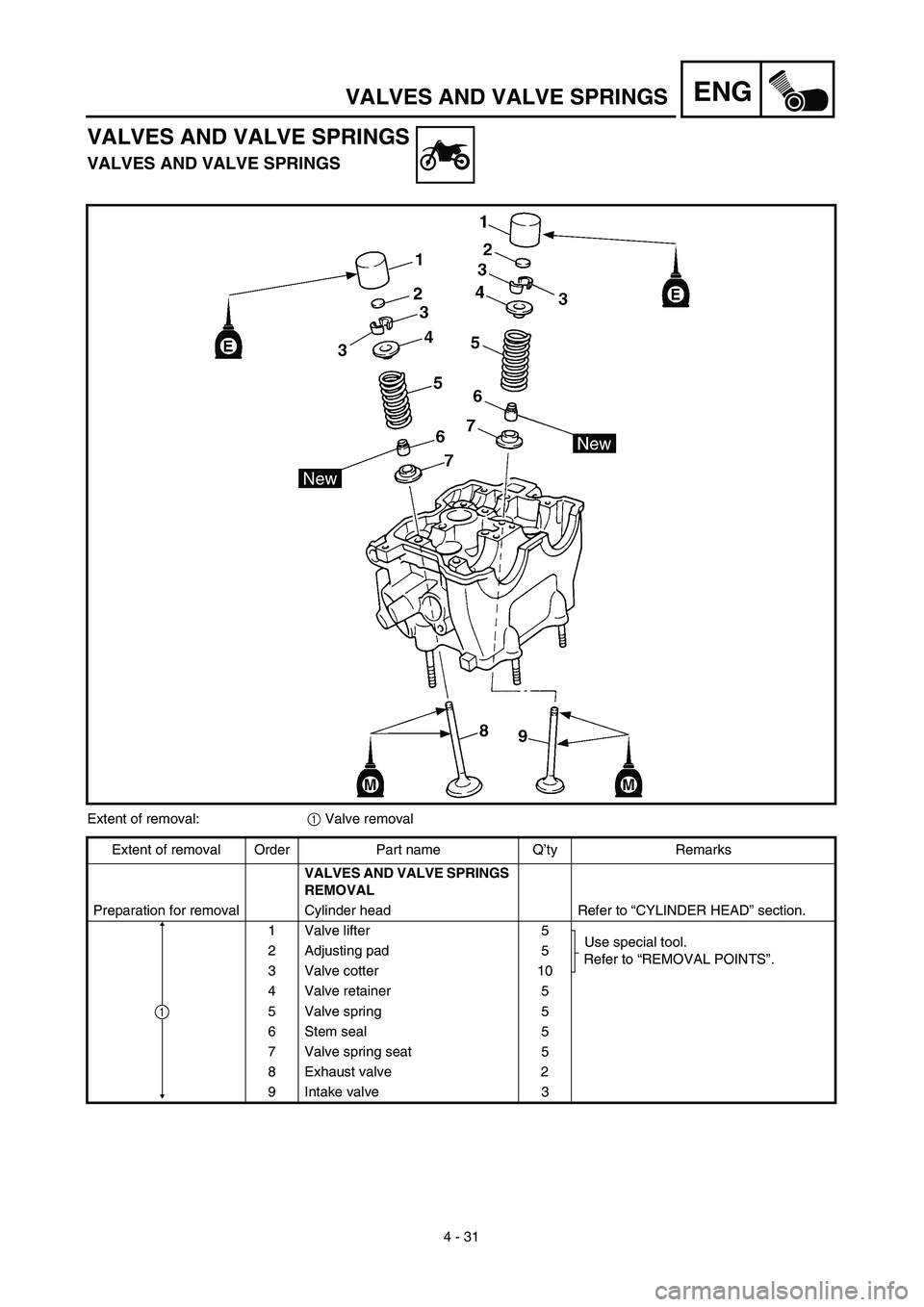

4 - 31
ENGVALVES AND VALVE SPRINGS
VALVES AND VALVE SPRINGS
VALVES AND VALVE SPRINGS
Extent of removal:1 Valve removal
Extent of removal Order Part name Q’ty Remarks
VALVES AND VALVE SPRINGS
REMOVAL
Preparation for removal Cylinder head Refer to “CYLINDER HEAD” section.
1 Valve lifter 5
Use special tool.
Refer to “REMOVAL POINTS”. 2 Adjusting pad 5
3 Valve cotter 10
4 Valve retainer 5
5 Valve spring 5
6 Stem seal 5
7 Valve spring seat 5
8 Exhaust valve 2
9 Intake valve 3
1
