4 - 37
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
Ventilfeder
1. Messen:
Ventilfederlänge (entspannt) a
Unvorschriftsmäßig → Erneuern.
2. Messen:
Federdruck (gespannt) a
Unvorschriftsmäßig → Erneuern.
bEinbaulänge
Ungespannte Länge (Ventilfeder)
Einlaß
41,36 mm
39,3 mm
Auslaß
43,60 mm
41,4 mm
Federdruck (gespannt)
Einlaß
11,5–13,2 kg bei 32,87 mm
Auslaß
11,9–13,7 kg bei 35,38 mm
3. Messen:
Rechtwinkligkeit a
Grenzwert überschritten → Erneuern.
Rechtwinkligkeitsgrenzwert
Einlaß
2,5˚/1,8 mm
Auslaß
2,5˚/1,9 mm
Tassenstößel
1. Kontrollieren:
Tassenstößel
Kratzer/Beschädigung → Tassenstö-
ßel und Zylinderkopf erneuern. Ressort de soupape
1. Mesurer:
Longueur libre du ressort de soupape a
Hors spécifications → Remplacer.
2. Mesurer:
Force du ressort comprimé a
Hors spécifications → Remplacer.
bLongueur monté
Longueur libre (ressort de soupape):
Admission:
41,36 mm (1,63 in)
: 39,3 mm (1,55 in)
Echappement:
43,60 mm (1,72 in)
: 41,4 mm (1,63 in)
Force du ressort comprimé:
Admission:
11,5 à 13,2 kg à 32,87 mm
(25,35 à 29,10 lb à 1,29 in)
Echappement:
11,9 à 13,7 kg à 35,38 mm
(26,23 à 30,20 lb à 1,39 in)
3. Mesurer:
Inclinaison de ressort a
Hors spécifications → Remplacer.
Limite d’inclinaison de ressort:
Admission:
2,5˚/1,8 mm (0,071 in)
Echappement:
2,5˚/1,9 mm (0,075 in)
Poussoir de soupape
1. Contrôler:
Poussoir de soupape
Rayures/endommagements → Remplacer
les deux poussoirs et la culasse.

4 - 48
ENG
EMBRAYAGE
KUPPLUNG
AUSBAU
Kupplungsnabe
1. Demontieren:
Mutter 1
Sicherungsscheibe 2
Kupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade biegen und die
Kupplungsnabe mit dem Universal-Kupplungs-
halter 4 gegenhalten.
ÅNur USA und CAN
ıNicht USA und CAN
Universal-Kupplungshalter
YM-91042/90890-04086
PRÜFUNG
Kupplungsgehäuse und Kupplungsnabe
1. Kontrollieren:
Kupplungsgehäuse 1
Rißbildung/Verschleiß/Beschädigung
→ Erneuern.
Kupplungsnabe 2
Riefen/Verschleiß/Beschädigung → Er-
neuern.
Primärabtriebszahnrad
1. Kontrollieren:
Spiel am Umfang
Spiel vorhanden → Erneuern.
Zähne a
Verschleiß/Beschädigung → Erneuern.
Kupplungsfeder
1. Messen:
Ungespannte Länge der Kupplungsfe-
der a
Unvorschriftsmäßig → Die Feder im
Satz erneuern.
Ungespannte Länge der Kupp-
lungsfeder
Standard
50 mm 49 mm
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser l’outil de poi-
gnée d’embrayage 4 pour maintenir la noix
d’embrayage.
ÅPour les E.-U. et le Canada
ıExcepté pour les E.-U. et le Canada
Outil de maintien d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endommagement →
Changer.
Noix d’embrayage 2
Rayures/usure/endommagement → Changer.
Pignon mené primaire
1. Vérifier:
Jeu circonférentiel
Le jeu existe → Changer.
Dent a
Usure/endommagement → Changer.
Ressort d’embrayage
1. Mesurer:
Longueur libre de ressort d’embrayage a
Hors spécification → Changer tous les res-
sorts.
Longueur libre de ressort d’embray-
age:
Standard
50 mm (1,97 in) 49 mm (1,93 in)

4 - 72
ENG
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
4. Montieren:
Schraube (Schaltklinke) 1
T R..10 Nm (1,0 m · kg)
Schaltwelle
1. Montieren:
Rolle 1
Distanzhülse 2
Torsionsfeder 3
Schaltwelle 4
HINWEIS:
Motoröl auf die Schaltwellenrolle auftragen.
Kickstarterwelle (komplett)
1. Montieren:
Kickstarterzahnrad 1
Unterlegscheibe 2
Sicherungsring 3
Klinkenrad 4
Feder 5
Unterlegscheibe 6
Sicherungsring 7
(au der kickstarterwelle 8)
HINWEIS:
Molybdändisulfidfett innen auf das Kickstar-
terzahnrad auftragen.
Die Körnerschlagmarkierung a auf dem
Klinkenzahnrad auf die Körnerschlagmarkie-
rung b der Kickstarterwelle ausrichten.
New
New
2. Montieren:
Torsionfeder 1
(an der Kickstarterwelle 2)
HINWEIS:
Darauf achten, daß das Ende a der Torsions-
feder in die Bohrung b der Kickstarterwelle
eingreift. 4. Monter:
Boulon (guide de sélecteur) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Arbre de sélecteur
1. Monter:
Roulement 1
Collerette 2
Ressort de torsion 3
Arbre de sélecteur 4
N.B.:
Appliquer l’huile sur le roulement et l’arbre de
sélecteur.
Ensemble axe de démarreur au pied
1. Monter:
Pignon de démarreur au pied 1
Rondelle bombée 2
Circlip 3
Roue à cliquent 4
Ressort 5
Rondelle bombée 6
Circlip 7
Sur l’axe de démarreur au pied 8.
N.B.:
Enduire la circonférence intérieure du pignon de
démarreur au pied d’huile au bisulfure de molyb-
dène.
Aligner le repère poinçonné a du rochet et le
repère poinçonné b de l’axe de démarreur au
pied.
New
New
2. Monter:
Ressort de torsion 1
Sur l’axe de démarreur au pied 2.
N.B.:
S’assurer que la butée a du ressort de torsion cor-
respond au trou b sur l’axe de démarreur au pied.

5 - 26
CHASFRONT BRAKE AND REAR BRAKE
2. Air bleed:
Brake system
Refer to “BRAKE SYSTEM AIR
BLEEDING” section in the CHAPTER
3.
3. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
Refer to “BRAKE FLUID LEVEL
INSPECTION” section in the CHAP-
TER 3.
4. Install:
[Front]
Diaphragm
Master cylinder cap 1
Screw (master cylinder cap) 2
[Rear]
Diaphragm
Reservoir tank cap 1
Screw (reservoir tank cap) 2
Master cylinder guard
ACHTUNG:CAUTION:
After installation, while pulling the lever in
or pushing down on the pedal, check
whether there is any brake fluid leaking
where the union bolts are installed respec-
tively at the master cylinder and caliper.
ÅFront
ıRear
5. Install: (rear brake only)
Protector 1
Bolt (protector) 2
Å
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
ı
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

5 - 31
CHAS

Luftventil
1. Kontrollieren:

Luftventil
1

Verschleiß/Beschädigung
→
Erneuern.

O-Ring
2

Beschädigung
→
Erneuern.
Gabelfeder
1. Messen:

Ungespannte Länge der Gabelfeder
a

Unvorschriftsmäßig
→
Erneuern.
Ungespannte Länge der Gabel-
feder
Standard
460 mm 455 mm
Gleitrohr
1. Kontrollieren:


Gleitrohr
a

Riefen
→
Instand setzen oder erneu-
ern.
Naßschleifpapier der Körnung 1.000
verwenden.
Dämpferrohrbuchse beschädigt
→
Er-
neuern.

Standrohrverbiegung
Unvorschriftsmäßig
→
Erneuern.
Eine Meßuhr
1
verwenden.
HINWEIS:

Die Verbiegung entspricht der Hälfte der
Meßuhr-Anzeige.
WARNUNG

Niemals versuchen, ein verzogenes Stand-
rohr zu richten, weil dadurch seine Stabili-
tät verloren geht.
Standrohr
1. Kontrollieren:

Standrohr
1

Riefen/Verschleiß/Beschädigung
→
Er-
neuern.
Max. Standrohrverbiegung
0,2 mm
FOURCHE AVANT
TELESKOPGABEL
Soupape de base
1. Contrôler:

Ensemble clapet
1

Usure/endommagement
→
Changer.

Joint torique
2

Endommagement
→
Changer.
Ressort de fourche
1. Mesurer:

Longueur libre de ressort de fourche
a

Hors spécification
→
Changer.
Longueur libre de ressort de fourche:
Standard
460 mm (18,1 in) 455 mm (17,9 in)
Tube interne
1. Contrôler:


Tube interne
a

Rayures
→
Réparer ou remplacer.
Utiliser du papier de verre humide n˚ 1.000.
Butée hydraulique endommagée
→
Changer.

Déformations de tube interne
Hors spécification
→
Changer.
Utiliser le comparateur
1
.
N.B.:

La valeur de courbure est indiquée par la moitié de
la valeur du comparateur à cadran.
AVERTISSEMENT

Ne pas tenter de redresser un tube interne
tordu, car cela risquerait de l’affaiblir dange-
reusement.
Tube externe
1. Contrôler:

Tube externe
1

Rayures/usure/endommagement
→
Chan-
ger.
Limite de déformation de tube interne:
0,2 mm (0,008 in)

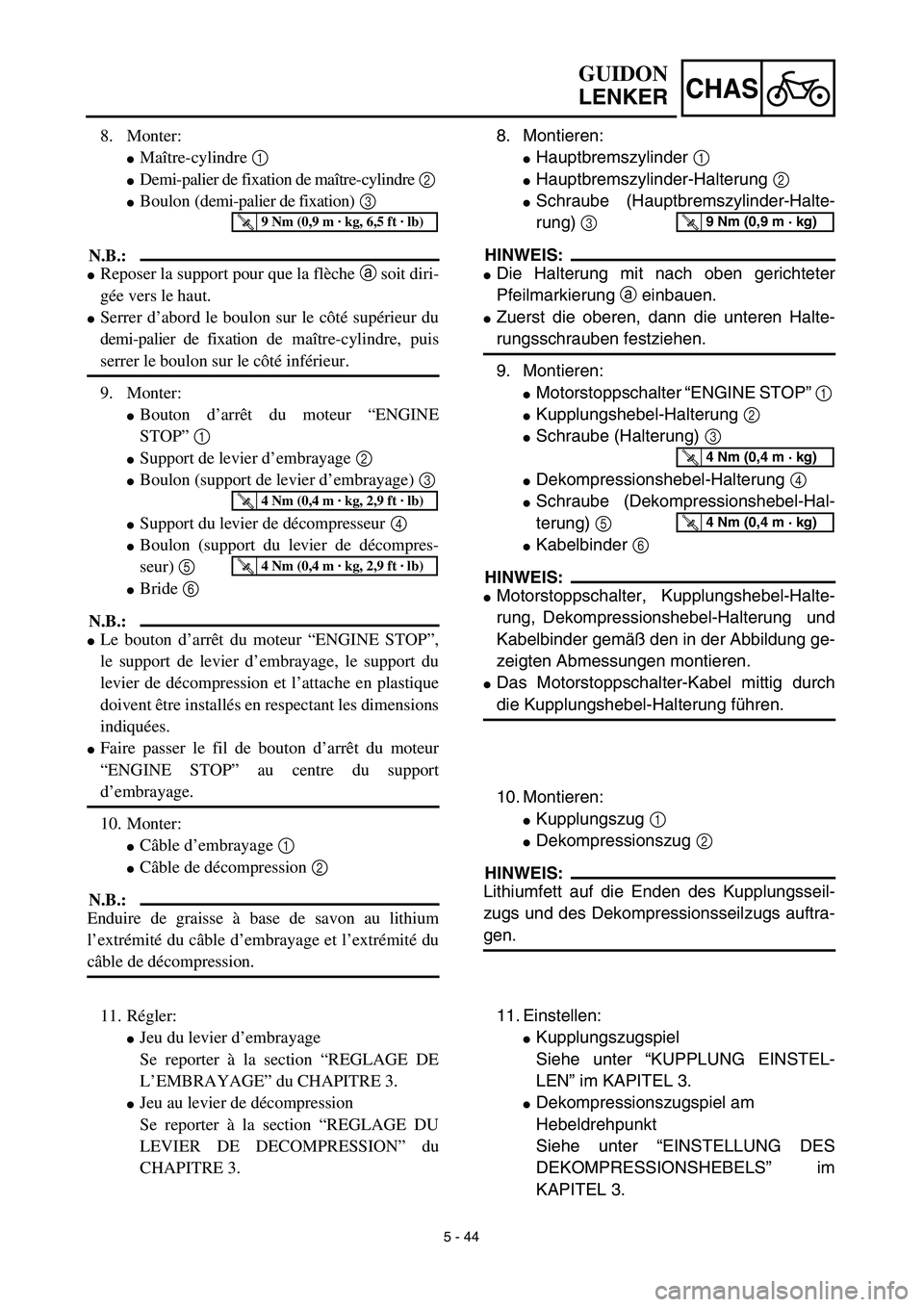

5 - 44
CHAS
GUIDON
LENKER
8. Montieren:
Hauptbremszylinder 1
Hauptbremszylinder-Halterung 2
Schraube (Hauptbremszylinder-Halte-
rung) 3
HINWEIS:
Die Halterung mit nach oben gerichteter
Pfeilmarkierung a einbauen.
Zuerst die oberen, dann die unteren Halte-
rungsschrauben festziehen.
9. Montieren:
Motorstoppschalter “ENGINE STOP” 1
Kupplungshebel-Halterung 2
Schraube (Halterung) 3
Dekompressionshebel-Halterung 4
Schraube (Dekompressionshebel-Hal-
terung) 5
Kabelbinder 6
HINWEIS:
Motorstoppschalter, Kupplungshebel-Halte-
rung, Dekompressionshebel-Halterung und
Kabelbinder gemäß den in der Abbildung ge-
zeigten Abmessungen montieren.
Das Motorstoppschalter-Kabel mittig durch
die Kupplungshebel-Halterung führen.
10. Montieren:
Kupplungszug 1
Dekompressionszug 2
HINWEIS:
Lithiumfett auf die Enden des Kupplungsseil-
zugs und des Dekompressionsseilzugs auftra-
gen.
T R..9 Nm (0,9 m · kg)
T R..4 Nm (0,4 m · kg)
T R..4 Nm (0,4 m · kg)
11. Einstellen:
Kupplungszugspiel
Siehe unter “KUPPLUNG EINSTEL-
LEN” im KAPITEL 3.
Dekompressionszugspiel am
Hebeldrehpunkt
Siehe unter “EINSTELLUNG DES
DEKOMPRESSIONSHEBELS” im
KAPITEL 3. 8. Monter:
Maître-cylindre 1
Demi-palier de fixation de maître-cylindre 2
Boulon (demi-palier de fixation) 3
N.B.:
Reposer la support pour que la flèche a soit diri-
gée vers le haut.
Serrer d’abord le boulon sur le côté supérieur du
demi-palier de fixation de maître-cylindre, puis
serrer le boulon sur le côté inférieur.
9. Monter:
Bouton d’arrêt du moteur “ENGINE
STOP” 1
Support de levier d’embrayage 2
Boulon (support de levier d’embrayage) 3
Support du levier de décompresseur 4
Boulon (support du levier de décompres-
seur) 5

Bride 6
N.B.:
Le bouton d’arrêt du moteur “ENGINE STOP”,
le support de levier d’embrayage, le support du
levier de décompression et l’attache en plastique
doivent être installés en respectant les dimensions
indiquées.
Faire passer le fil de bouton d’arrêt du moteur
“ENGINE STOP” au centre du support
d’embrayage.
10. Monter:
Câble d’embrayage 1
Câble de décompression 2
N.B.:
Enduire de graisse à base de savon au lithium
l’extrémité du câble d’embrayage et l’extrémité du
câble de décompression.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
11. Régler:
Jeu du levier d’embrayage
Se reporter à la section “REGLAGE DE
L’EMBRAYAGE” du CHAPITRE 3.
Jeu au levier de décompression
Se reporter à la section “REGLAGE DU
LEVIER DE DECOMPRESSION” du
CHAPITRE 3.

5 - 60
CHAS
EC586000
HANDLING NOTE
WARNING
This shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of
explosion, read and understand the follow-
ing information before handling the shock
absorber.
The manufacturer can not be held respon-
sible for property damage or personal
injury that may result from improper han-
dling.
1. Never tamper or attempt to disassem-
ble the cylinder or the tank.
2. Never throw the shock absorber into
an open flame or other high heat. The
shock absorber may explode as a
result of nitrogen gas expansion and/
or damage to the hose.
3. Be careful not to damage any part of
the gas tank. A damaged gas tank will
impair the damping performance or
cause a malfunction.
4. Take care not to scratch the contact
surface of the piston rod with the cylin-
der; or oil could leak out.
5. Never attempt to remove the plug at
the bottom of the nitrogen gas tank. It
is very dangerous to remove the plug.
6. When scrapping the shock absorber,
follow the instructions on disposal.
EC587000
NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Before disposing the shock absorber, be sure
to extract the nitrogen gas from valve 1. Wear
eye protection to prevent eye damage from
escaping gas and/or metal chips.
WARNING
To dispose of a damaged or worn-out
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
REAR SHOCK ABSORBER

5 - 60
CHAS
HINWEIS ZUM UMGANG MIT DEM
STOSSDÄMPFER
WARNUNG
Der Stoßdämpfer enthält Stickstoff unter ho-
hem Druck. Vor Arbeiten am Stoßdämpfer die
folgenden Erläuterungen sorgfältig durchle-
sen und die gegebenen Vorsichtsmaßregeln
befolgen.
Der Hersteller übernimmt keinerlei Haftung für
Unfälle, Verletzungen oder Schäden, die auf
unsachgemäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
2. Den Stoßdämpfer vor Hitze und offe-
nen Flammen schützen. Der hitzebe-
dingte Druckanstieg kann eine Explo-
sion des Stoßdämpfers bewirken.
3. Den Gaszylinder vor Verformung und
Beschädigung schützen. Ein defor-
mierter Zylinder vermindert die Dämpf-
wirkung.
4. Die Kontaktfläche zwischen Dämpfer-
rohr und Zylinder nicht zerkratzen, da
sonst Öl austreten kann.
5. UNTER KEINEN UMSTÄNDEN die
Schraube an der Unterseite des Gaszy-
linders lösen.
6. Den Stoßdämpfer sachgemäß entsor-
gen.
HINWEIS ZUR ENTSORGUNG
(nur Yamaha-Händler)
Vor der Entsorgung des Stoßdämpfers muß der
Gasdruck in dessen Innerem über das Ventil 1
vollständig abgebaut werden. Unbedingt eine
Schutzbrille tragen, um Augenverletzungen
durch ausströmendes Gas oder umherfliegen-
de Metallspäne zu vermeiden.
WARNUNG
Den Stoßdämpfer vom Yamaha-Händler
entsorgen lassen.
AMORTISSEUR ARRIERE
FEDERBEIN
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur est muni d’un réservoir type
séparé contenant de l’azote sous haute pression.
Il doit être de ce fait manipulé avec une atten-
tion particulière. Afin d’éviter les risques
d’explosion, il convient de lire attentivement les
instructions suivantes.
Le fabricant de cet amortisseur ne peut être
tenu pour responsable de tout accident, dom-
mage matériel ou corporel résultant d’une
manipulation incorrecte.
1. Ne jamais essayer de démonter l’ensemble
cylindre ou le réservoir à gaz.
2. Ne jamais jeter un amortisseur usagé au
feu ou l’exposer à une chaleur intense.
L’amortisseur pourrait exploser suite à la
dilatation de l’azote qu’il contient ou à la
détérioration du flexible.
3. Prendre garde à ne pas endommager toute
partie du réservoir à gaz. Un réservoir à
gaz endommagé affectera la capacité
d’amortissement ou entraînera un mauvais
fonctionnement.
4. Prendre garde à ne pas rayer la surface de
contact de la tige du piston avec le cylindre;
l’huile pourrait fuir.
5. Ne jamais essayer d’enlever le plot situé au
bas du réservoir à azote, Il est très dange-
reux d’enlever le plot.
6. Pour la mise au rebut de l’amortisseur, sui-
vre les instructions concernant cette opéra-
tion.
REMARQUE CONCERNANT LA MISE AU
REBUT DE L’AMORTISSEUR (TRAVAIL A
EFFECTUER CHEZ UN
CONCESSIONNAIRE YAMAHA)
Avant de mettre l’amortisseur au rebut, ne pas
oublier d’extraire l’azote par la valve 1. Ne pas
oublier de porter des lunettes de protection pour se
protéger les yeux contre les copeaux métalliques et
le gaz qui s’échappe.
AVERTISSEMENT
Pour mettre au rebut un amortisseur endom-
magé ou usé, demander conseil à un concession-
naire Yamaha.

–+ELEC

6 - 2
MAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the YZ426F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
CDI unit
Throttle position sensor
Pickup coil CDI magneto rotorIgnition coil


Function of Component

Component Function
TPS
(throttle position sensor)Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the TPS and pickup coil sensor are analyzed by the
computer in the CDI unit, which then adjusts ignition timing for the
operation requirements.

Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Revolutions
Ignition timing
Throttle opening

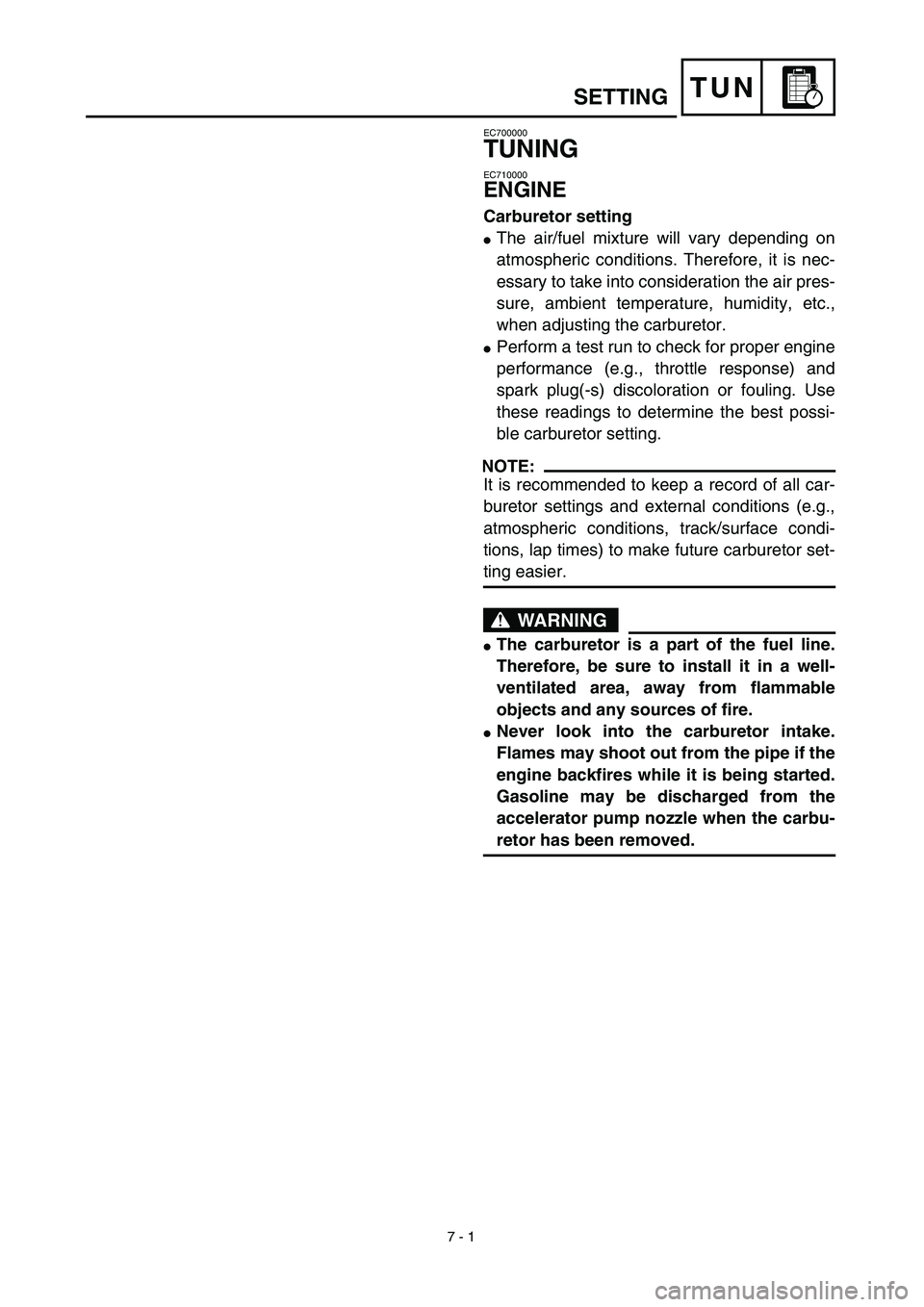

7 - 1
TUN

EC700000
TUNING
EC710000
ENGINE
Carburetor setting

The air/fuel mixture will vary depending on
atmospheric conditions. Therefore, it is nec-
essary to take into consideration the air pres-
sure, ambient temperature, humidity, etc.,
when adjusting the carburetor.

Perform a test run to check for proper engine
performance (e.g., throttle response) and
spark plug(-s) discoloration or fouling. Use
these readings to determine the best possi-
ble carburetor setting.
NOTE:

It is recommended to keep a record of all car-
buretor settings and external conditions (e.g.,
atmospheric conditions, track/surface condi-
tions, lap times) to make future carburetor set-
ting easier.
WARNING


The carburetor is a part of the fuel line.
Therefore, be sure to install it in a well-
ventilated area, away from flammable
objects and any sources of fire.

Never look into the carburetor intake.
Flames may shoot out from the pipe if the
engine backfires while it is being started.
Gasoline may be discharged from the
accelerator pump nozzle when the carbu-
retor has been removed.
SETTING
