YAMAHA YZ450F 2004 Betriebsanleitungen (in German)

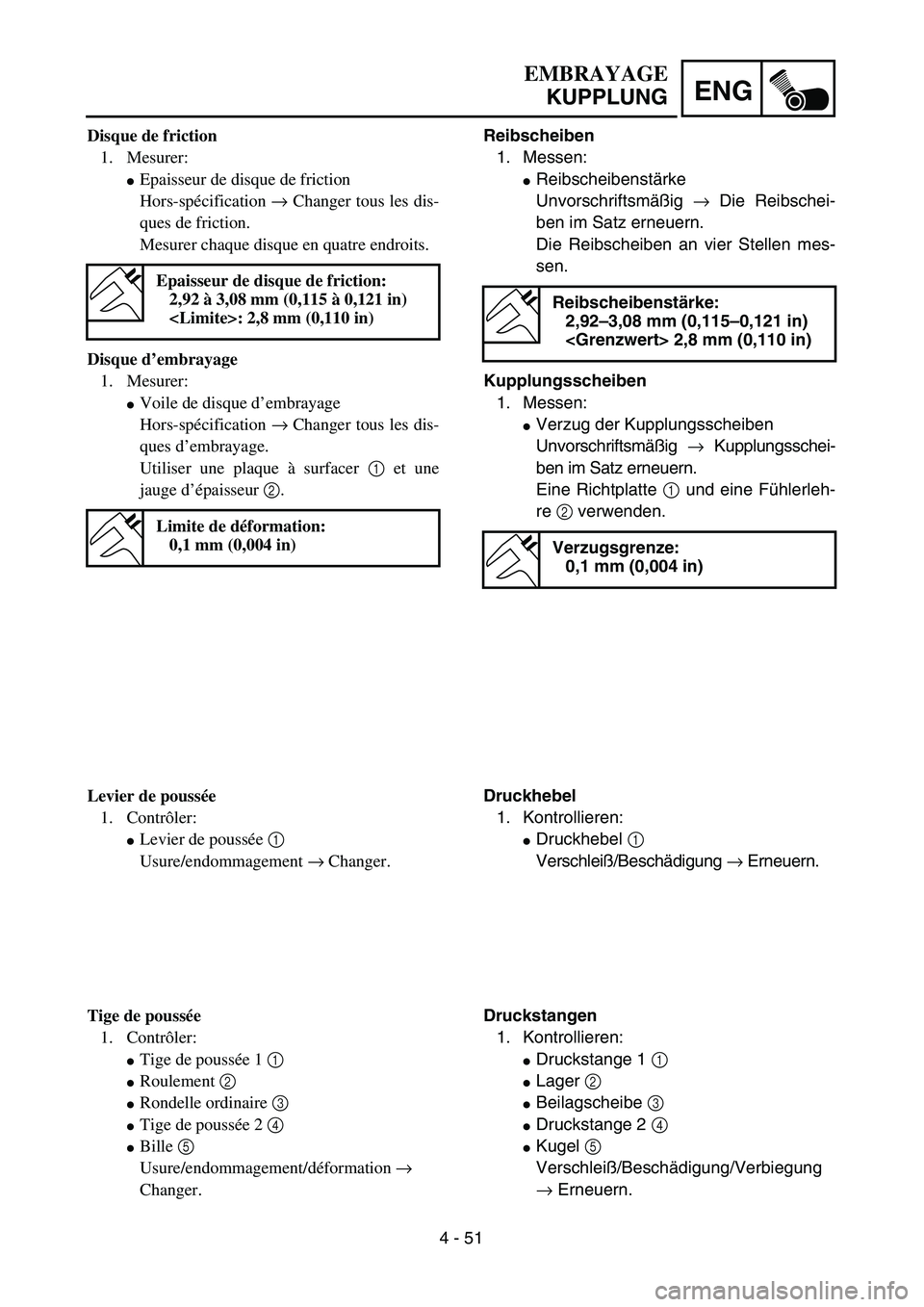

4 - 51
ENG
EMBRAYAGE
KUPPLUNG
Reibscheiben
1. Messen:
Reibscheibenstärke
Unvorschriftsmäßig → Die Reibschei-
ben im Satz erneuern.
Die Reibscheiben an vier Stellen mes-
sen.
Kupplungsscheiben
1. Messen:
Verzug der Kupplungsscheiben
Unvorschriftsmäßig → Kupplungsschei-
ben im Satz erneuern.
Eine Richtplatte 1 und eine Fühlerleh-
re 2 verwenden.
Reibscheibenstärke:
2,92–3,08 mm (0,115–0,121 in)
2,8 mm (0,110 in)
Verzugsgrenze:
0,1 mm (0,004 in)
Druckhebel
1. Kontrollieren:
Druckhebel 1
Verschleiß/Beschädigung → Erneuern.
Druckstangen
1. Kontrollieren:
Druckstange 1 1
Lager 2
Beilagscheibe 3
Druckstange 2 4
Kugel 5
Verschleiß/Beschädigung/Verbiegung
→ Erneuern. Disque de friction
1. Mesurer:
Epaisseur de disque de friction
Hors-spécification → Changer tous les dis-
ques de friction.
Mesurer chaque disque en quatre endroits.
Disque d’embrayage
1. Mesurer:
Voile de disque d’embrayage
Hors-spécification → Changer tous les dis-
ques d’embrayage.
Utiliser une plaque à surfacer 1 et une
jauge d’épaisseur 2.
Epaisseur de disque de friction:
2,92 à 3,08 mm (0,115 à 0,121 in)
: 2,8 mm (0,110 in)
Limite de déformation:
0,1 mm (0,004 in)
Levier de poussée
1. Contrôler:
Levier de poussée 1
Usure/endommagement → Changer.
Tige de poussée
1. Contrôler:
Tige de poussée 1 1
Roulement 2
Rondelle ordinaire 3
Tige de poussée 2 4
Bille 5
Usure/endommagement/déformation →
Changer.

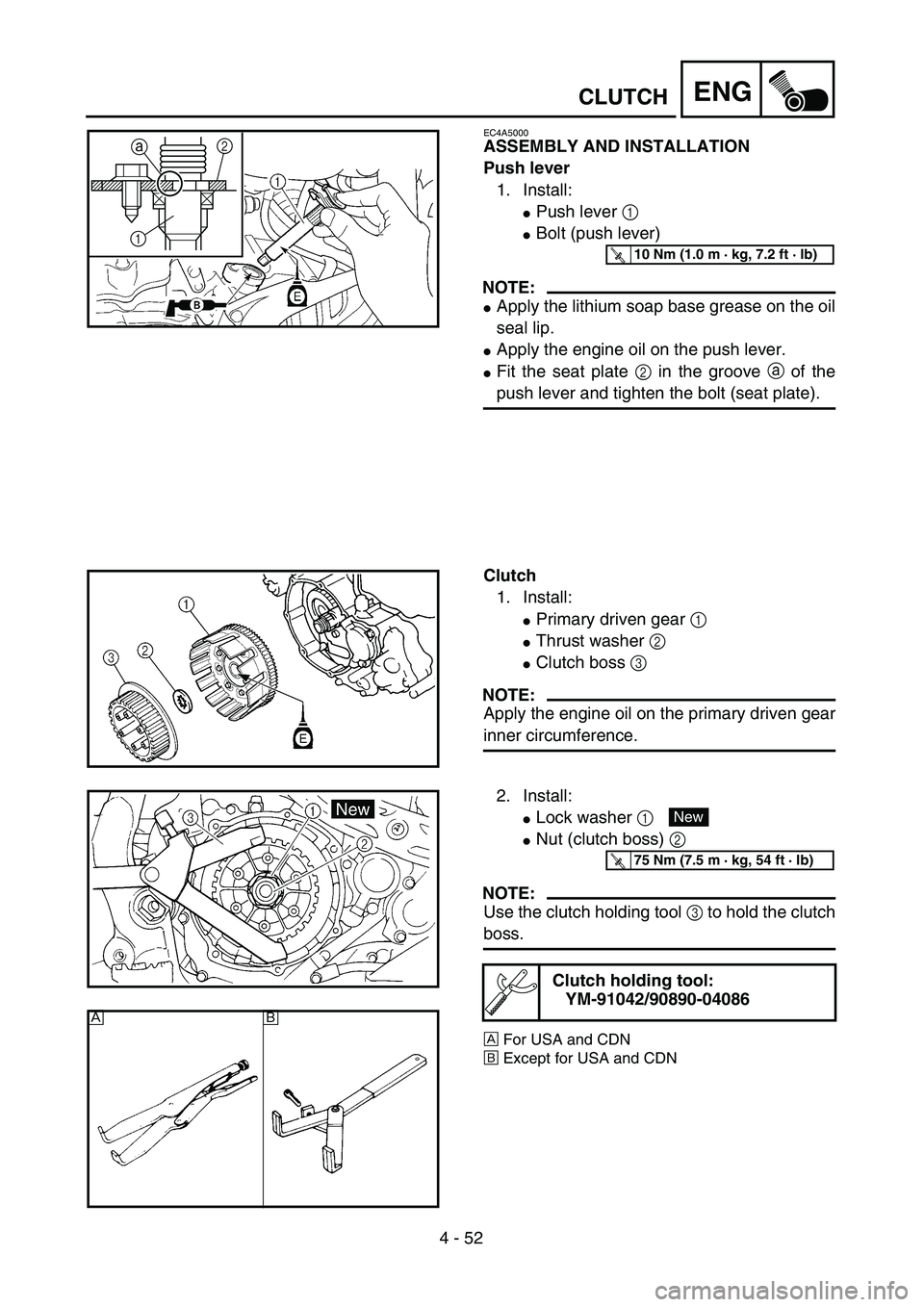

4 - 52
ENG

CLUTCH
EC4A5000
ASSEMBLY AND INSTALLATION
Push lever
1. Install:

Push lever
1


Bolt (push lever)
NOTE:


Apply the lithium soap base grease on the oil
seal lip.

Apply the engine oil on the push lever.

Fit the seat plate
2
in the groove
a
of the
push lever and tighten the bolt (seat plate).
2
1a
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

Clutch
1. Install:

Primary driven gear
1

Thrust washer
2

Clutch boss
3
NOTE:

Apply the engine oil on the primary driven gear
inner circumference.
2. Install:

Lock washer
1


Nut (clutch boss)
2
NOTE:

Use the clutch holding tool
3
to hold the clutch
boss.
Å
For USA and CDN
ı
Except for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
Åı

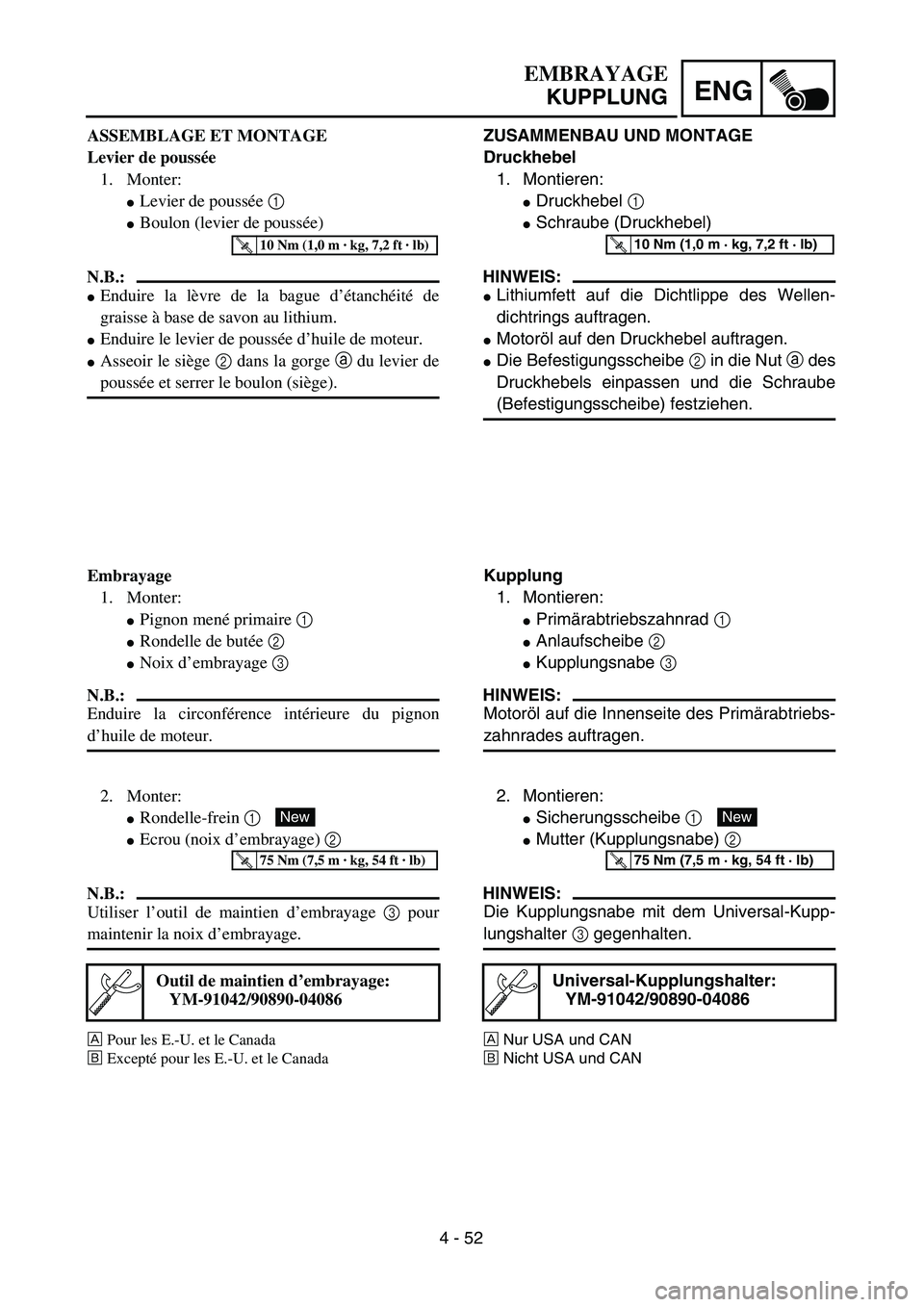

4 - 52
ENG
EMBRAYAGE
KUPPLUNG
ZUSAMMENBAU UND MONTAGE
Druckhebel
1. Montieren:
Druckhebel 1
Schraube (Druckhebel)
HINWEIS:
Lithiumfett auf die Dichtlippe des Wellen-
dichtrings auftragen.
Motoröl auf den Druckhebel auftragen.
Die Befestigungsscheibe 2 in die Nut a des
Druckhebels einpassen und die Schraube
(Befestigungsscheibe) festziehen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Kupplung
1. Montieren:
Primärabtriebszahnrad 1
Anlaufscheibe 2
Kupplungsnabe 3
HINWEIS:
Motoröl auf die Innenseite des Primärabtriebs-
zahnrades auftragen.
2. Montieren:
Sicherungsscheibe 1
Mutter (Kupplungsnabe) 2
HINWEIS:
Die Kupplungsnabe mit dem Universal-Kupp-
lungshalter 3 gegenhalten.
ÅNur USA und CAN
ıNicht USA und CAN
Universal-Kupplungshalter:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
ASSEMBLAGE ET MONTAGE
Levier de poussée
1. Monter:
Levier de poussée 1
Boulon (levier de poussée)
N.B.:
Enduire la lèvre de la bague d’étanchéité de
graisse à base de savon au lithium.
Enduire le levier de poussée d’huile de moteur.
Asseoir le siège 2 dans la gorge a du levier de
poussée et serrer le boulon (siège).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrayage
1. Monter:
Pignon mené primaire 1
Rondelle de butée 2
Noix d’embrayage 3
N.B.:
Enduire la circonférence intérieure du pignon
d’huile de moteur.
2. Monter:
Rondelle-frein 1
Ecrou (noix d’embrayage) 2
N.B.:
Utiliser l’outil de maintien d’embrayage 3 pour
maintenir la noix d’embrayage.
ÅPour les E.-U. et le Canada
ıExcepté pour les E.-U. et le Canada
Outil de maintien d’embrayage:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)

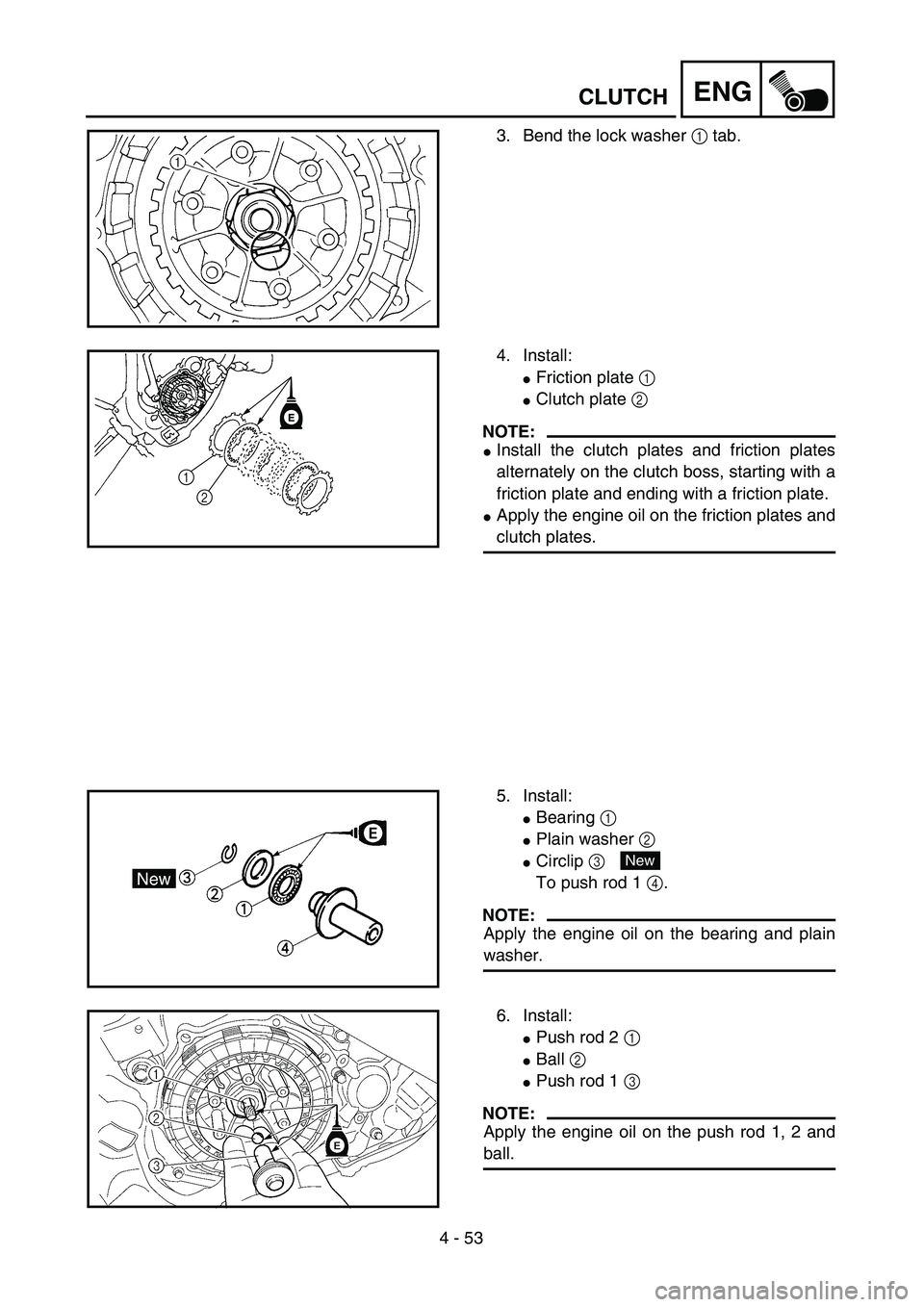

4 - 53
ENG

CLUTCH
3. Bend the lock washer
1
tab.
4. Install:

Friction plate
1

Clutch plate
2
NOTE:


Install the clutch plates and friction plates
alternately on the clutch boss, starting with a
friction plate and ending with a friction plate.

Apply the engine oil on the friction plates and
clutch plates.
2 1
E

5. Install:

Bearing
1
Plain washer 2
Circlip 3
To push rod 1 4.
NOTE:
Apply the engine oil on the bearing and plain
washer.
New
6. Install:
Push rod 2 1
Ball 2
Push rod 1 3
NOTE:
Apply the engine oil on the push rod 1, 2 and
ball.

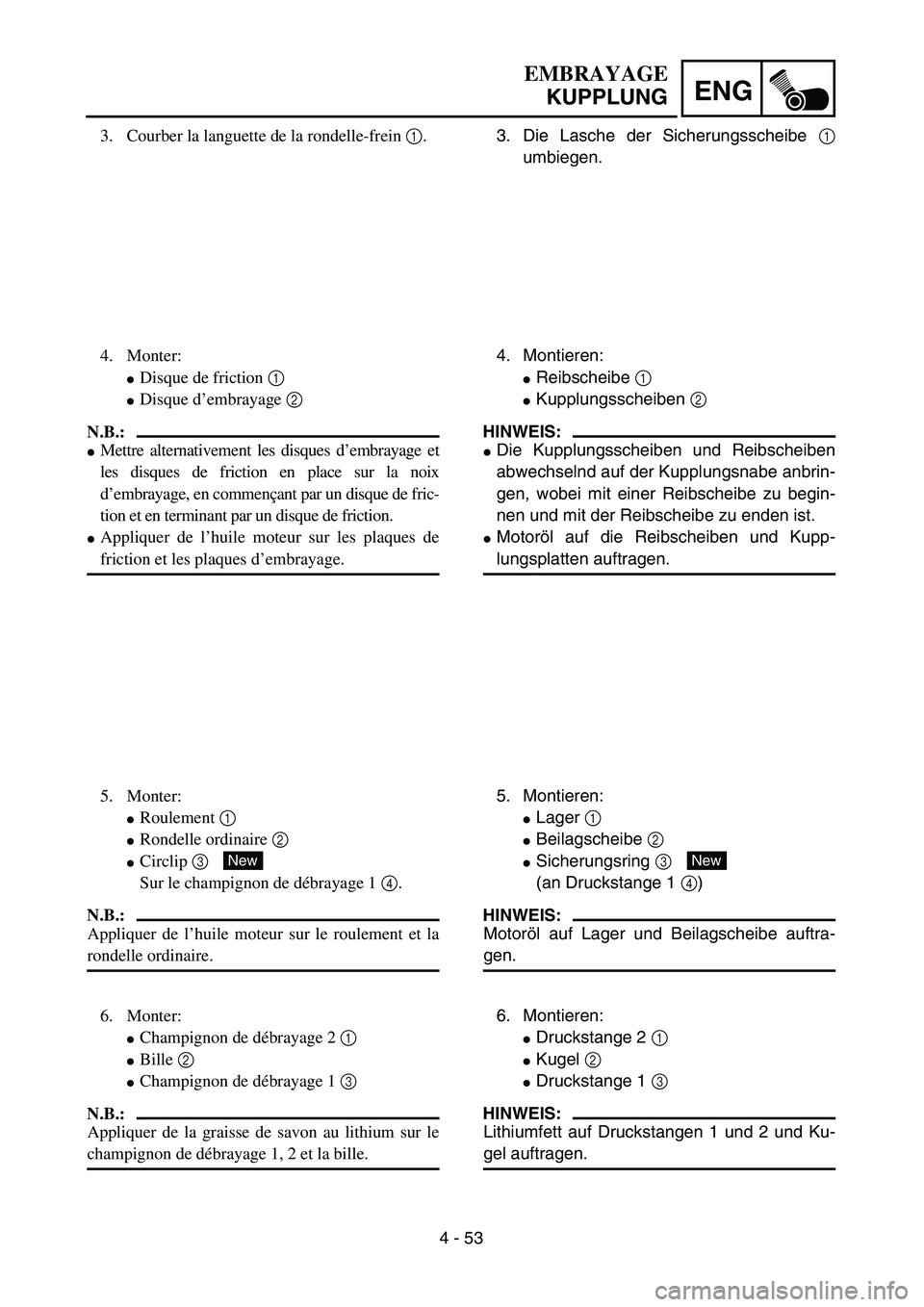

4 - 53
ENG
EMBRAYAGE
KUPPLUNG
3. Die Lasche der Sicherungsscheibe 1
umbiegen.
4. Montieren:
Reibscheibe 1
Kupplungsscheiben 2
HINWEIS:
Die Kupplungsscheiben und Reibscheiben
abwechselnd auf der Kupplungsnabe anbrin-
gen, wobei mit einer Reibscheibe zu begin-
nen und mit der Reibscheibe zu enden ist.
Motoröl auf die Reibscheiben und Kupp-
lungsplatten auftragen.
5. Montieren:
Lager 1
Beilagscheibe 2
Sicherungsring 3
(an Druckstange 1 4)
HINWEIS:
Motoröl auf Lager und Beilagscheibe auftra-
gen.
New
6. Montieren:
Druckstange 2 1
Kugel 2
Druckstange 1 3
HINWEIS:
Lithiumfett auf Druckstangen 1 und 2 und Ku-
gel auftragen. 3. Courber la languette de la rondelle-frein 1.
4. Monter:
Disque de friction 1
Disque d’embrayage 2
N.B.:
Mettre alternativement les disques d’embrayage et
les disques de friction en place sur la noix
d’embrayage, en commençant par un disque de fric-
tion et en terminant par un disque de friction.
Appliquer de l’huile moteur sur les plaques de
friction et les plaques d’embrayage.
5. Monter:
Roulement 1
Rondelle ordinaire 2
Circlip 3
Sur le champignon de débrayage 1 4.
N.B.:
Appliquer de l’huile moteur sur le roulement et la
rondelle ordinaire.
New
6. Monter:
Champignon de débrayage 2 1
Bille 2
Champignon de débrayage 1 3
N.B.:
Appliquer de la graisse de savon au lithium sur le
champignon de débrayage 1, 2 et la bille.

4 - 54
ENGCLUTCH
7. Install:
Pressure plate 1
8. Install:
Clutch spring
Bolt (clutch spring)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
9. Install:
Gasket (clutch cover) 1
Dowel pin 2
New
10. Install:
Clutch cover 1
Bolt (clutch cover)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

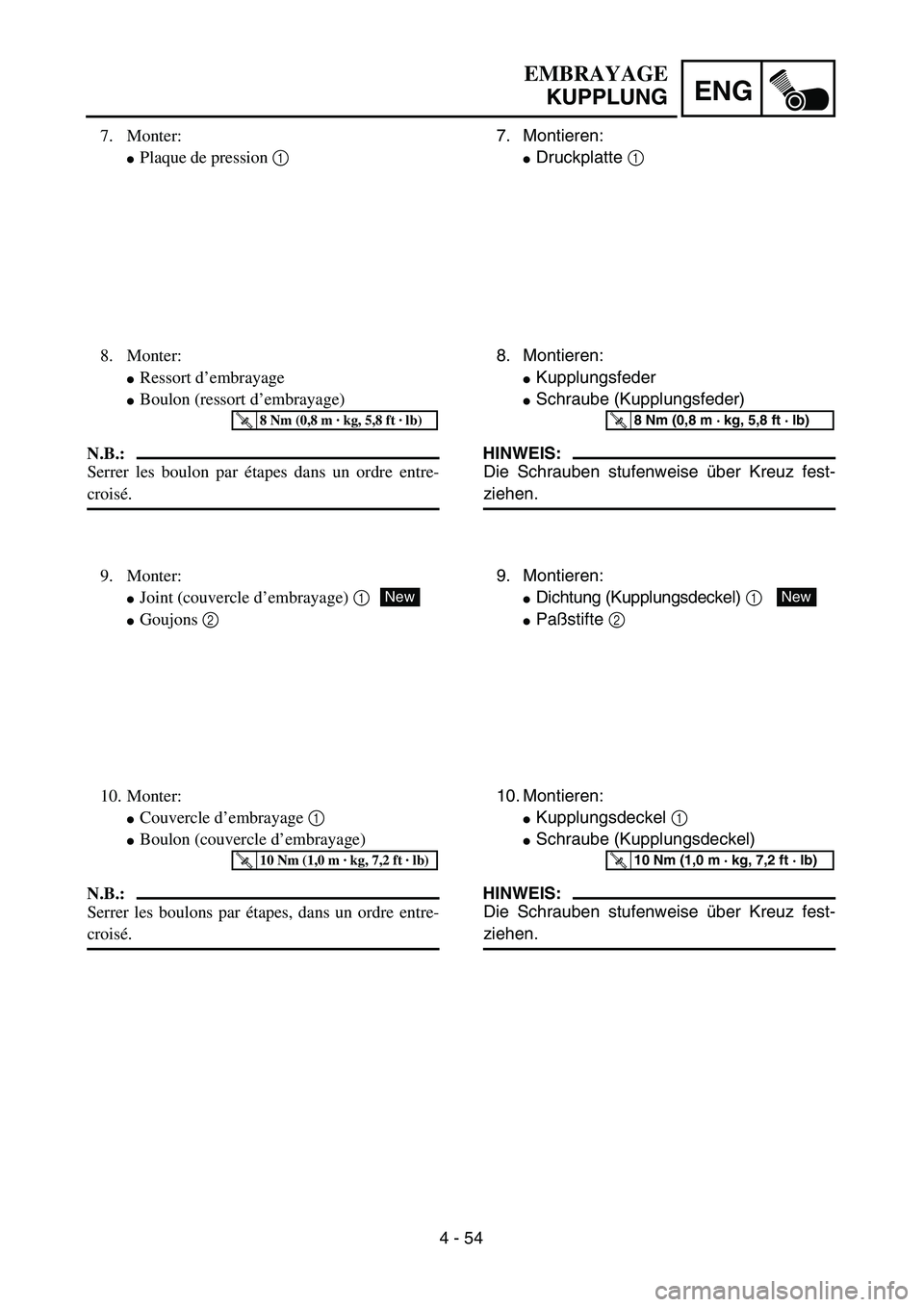

4 - 54
ENG
7. Montieren:
Druckplatte 1
8. Montieren:
Kupplungsfeder
Schraube (Kupplungsfeder)
HINWEIS:
Die Schrauben stufenweise über Kreuz fest-
ziehen.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
9. Montieren:
Dichtung (Kupplungsdeckel) 1
Paßstifte 2
New
10. Montieren:
Kupplungsdeckel 1
Schraube (Kupplungsdeckel)
HINWEIS:
Die Schrauben stufenweise über Kreuz fest-
ziehen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
EMBRAYAGE
KUPPLUNG
7. Monter:
Plaque de pression 1
8. Monter:
Ressort d’embrayage
Boulon (ressort d’embrayage)
N.B.:
Serrer les boulon par étapes dans un ordre entre-
croisé.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
9. Monter:
Joint (couvercle d’embrayage) 1
Goujons 2
New
10. Monter:
Couvercle d’embrayage 1
Boulon (couvercle d’embrayage)
N.B.:
Serrer les boulons par étapes, dans un ordre entre-
croisé.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

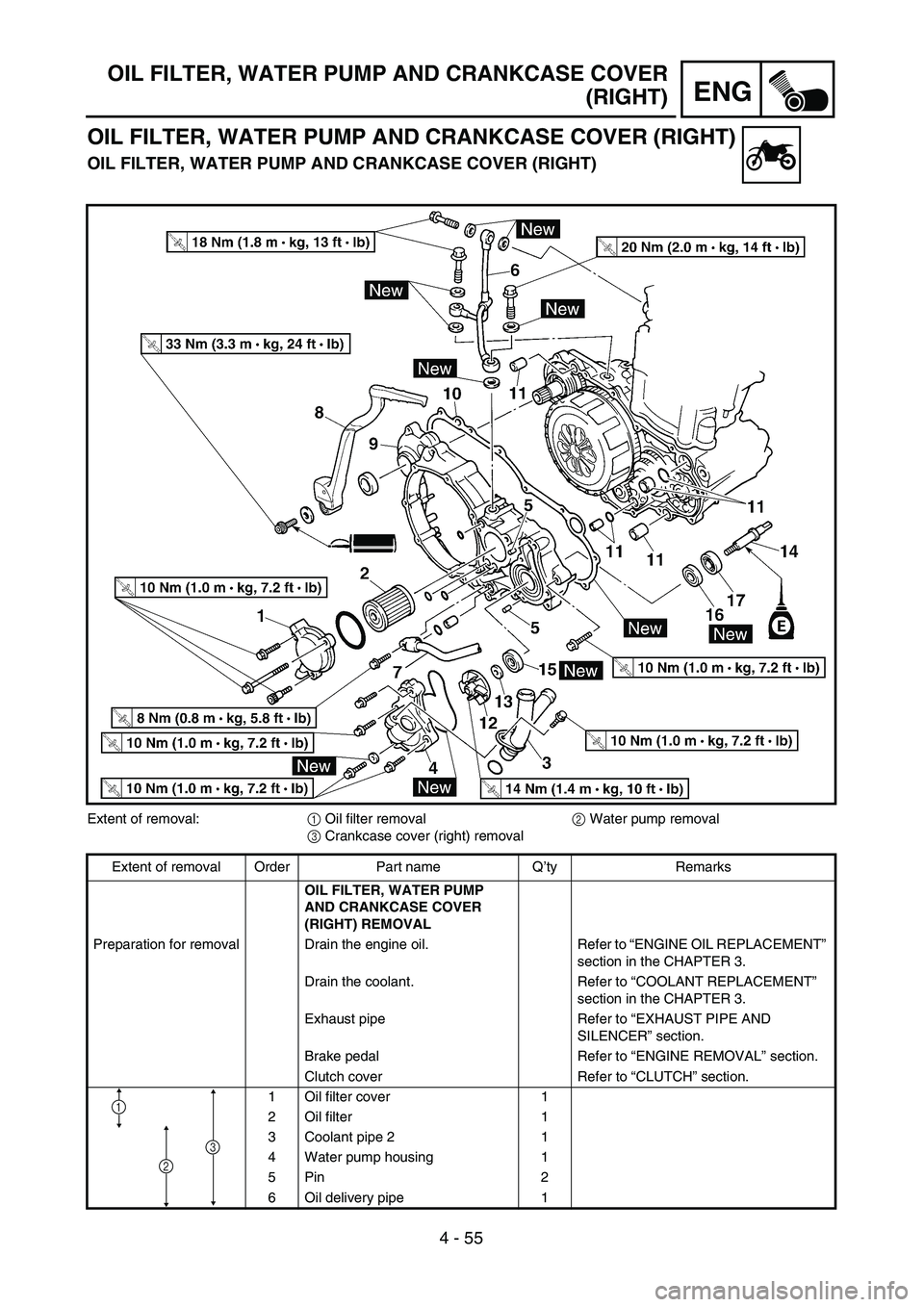

4 - 55
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
OIL FILTER, WATER PUMP AND CRANKCASE COVER (RIGHT)
OIL FILTER, WATER PUMP AND CRANKCASE COVER (RIGHT)
Extent of removal:1 Oil filter removal2 Water pump removal
3 Crankcase cover (right) removal
Extent of removal Order Part name Q’ty Remarks
OIL FILTER, WATER PUMP
AND CRANKCASE COVER
(RIGHT) REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Drain the coolant. Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
Exhaust pipe Refer to “EXHAUST PIPE AND
SILENCER” section.
Brake pedal Refer to “ENGINE REMOVAL” section.
Clutch cover Refer to “CLUTCH” section.
1 Oil filter cover 1
2 Oil filter 1
3 Coolant pipe 2 1
4 Water pump housing 1
5 Pin 2
6 Oil delivery pipe 1
1
2
3

ENG

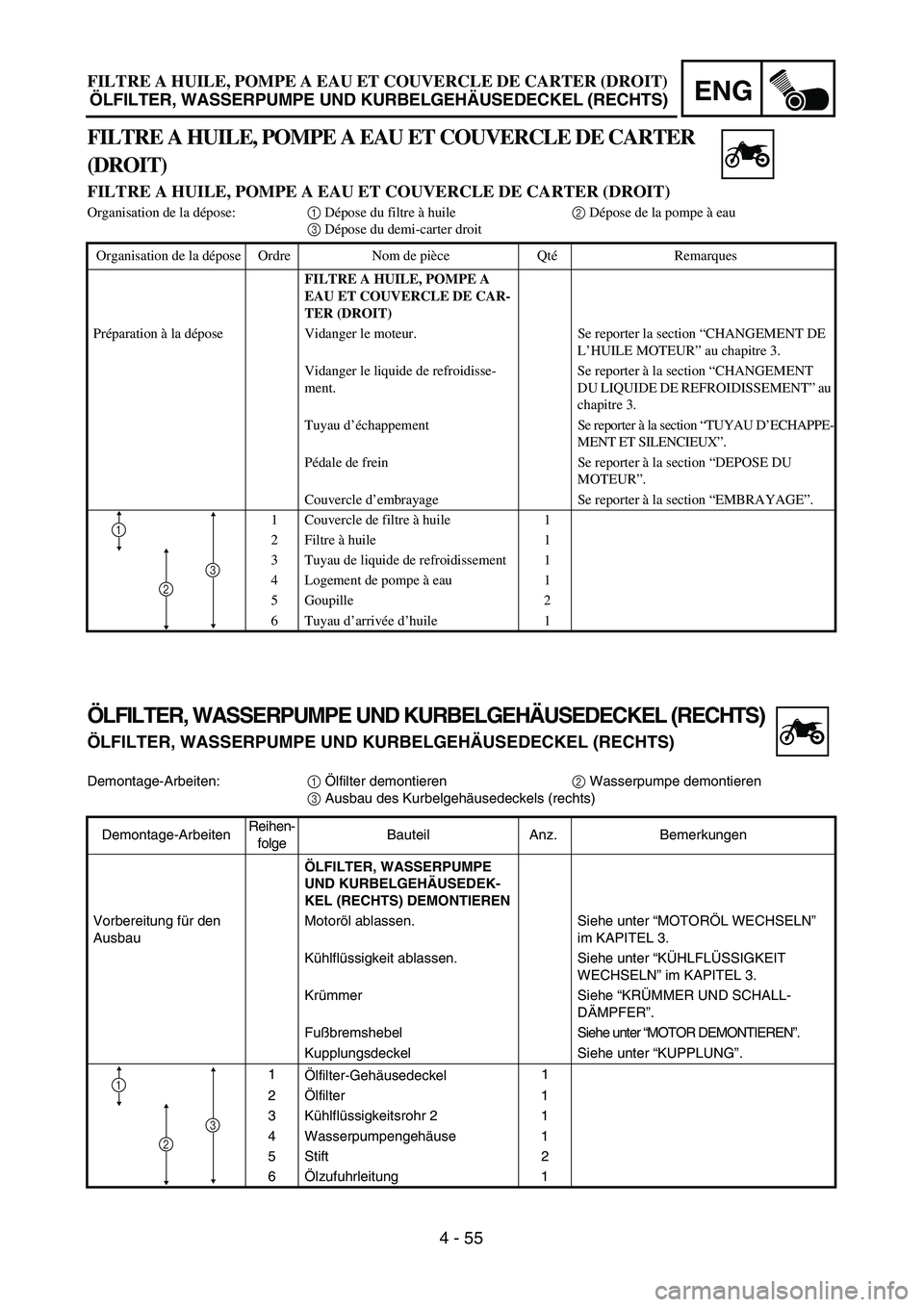

4 - 55 FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
Demontage-Arbeiten:1 Ölfilter demontieren2 Wasserpumpe demontieren
3 Ausbau des Kurbelgehäusedeckels (rechts)
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ÖLFILTER, WASSERPUMPE
UND KURBELGEHÄUSEDEK-
KEL (RECHTS) DEMONTIEREN
Vorbereitung für den
AusbauMotoröl ablassen. Siehe unter “MOTORÖL WECHSELN”
im KAPITEL 3.
Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT
WECHSELN” im KAPITEL 3.
Krümmer Siehe “KRÜMMER UND SCHALL-
DÄMPFER”.
FußbremshebelSiehe unter “MOTOR DEMONTIEREN”.
Kupplungsdeckel Siehe unter “KUPPLUNG”.
1
Ölfilter-Gehäusedeckel1
2Ölfilter 1
3Kühlflüssigkeitsrohr 2 1
4 Wasserpumpengehäuse 1
5 Stift 2
6Ölzufuhrleitung 1
1
2
3
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER
(DROIT)
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
Organisation de la dépose:1 Dépose du filtre à huile2 Dépose de la pompe à eau
3 Dépose du demi-carter droit
Organisation de la dépose Ordre Nom de pièce QtéRemarques
FILTRE A HUILE, POMPE A
EAU ET COUVERCLE DE CAR-
TER (DROIT)
Préparation à la dépose Vidanger le moteur. Se reporter la section “CHANGEMENT DE
L’HUILE MOTEUR” au chapitre 3.
Vidanger le liquide de refroidisse-
ment.Se reporter à la section “CHANGEMENT
DU LIQUIDE DE REFROIDISSEMENT” au
chapitre 3.
Tuyau d’échappement Se reporter à la section “TUYAU D’ECHAPPE-
MENT ET SILENCIEUX”.
Pédale de frein Se reporter à la section “DEPOSE DU
MOTEUR”.
Couvercle d’embrayage Se reporter à la section “EMBRAYAGE”.
1 Couvercle de filtre à huile 1
2 Filtre à huile 1
3 Tuyau de liquide de refroidissement 1
4 Logement de pompe à eau 1
5 Goupille 2
6 Tuyau d’arrivée d’huile 1
1
2
3

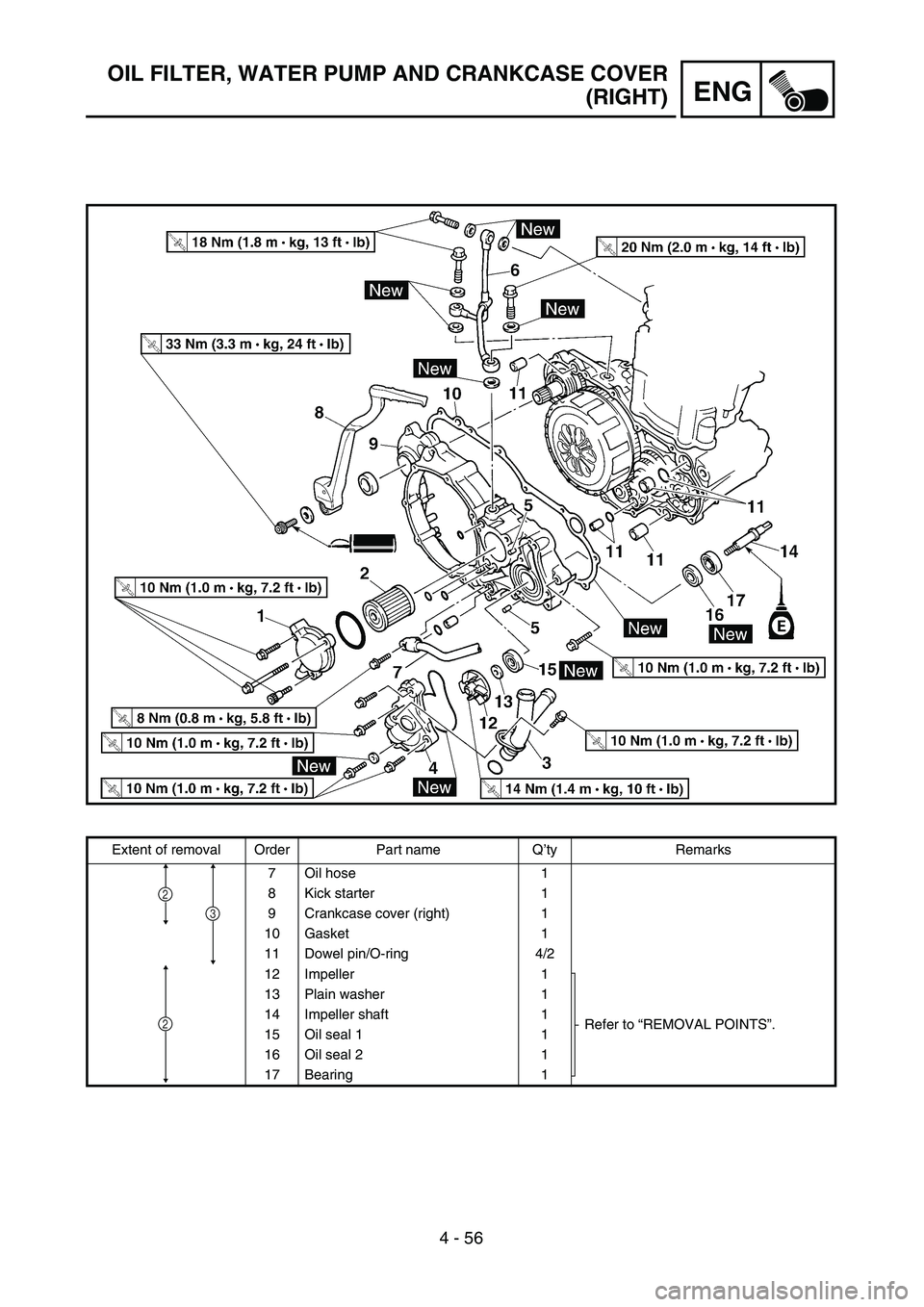

4 - 56
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
Extent of removal Order Part name Q’ty Remarks
7 Oil hose 1
8 Kick starter 1
9 Crankcase cover (right) 1
10 Gasket 1
11 Dowel pin/O-ring 4/2
12 Impeller 1
Refer to “REMOVAL POINTS”. 13 Plain washer 1
14 Impeller shaft 1
15 Oil seal 1 1
16 Oil seal 2 1
17 Bearing 1
2
3
2
