YAMAHA YZ450F 2004 Betriebsanleitungen (in German)

4 - 61
ENG
2. Montieren:
Wasserpumpengehäuse 1
Schrauben (wasserpumpengehäuse) 2
Beilagscheibe 3
Kühlflüssigkeits-Ablaßschraube 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Montieren:
O-Ring
Kühlmittelleitung 1
Schrauben (Kühlmittelleitung) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Ölfilter
1. Montieren:
Ölfilter 1
O-Ring 2
Ölfilterdeckel 3
Schraube (Ölfilterdeckel)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

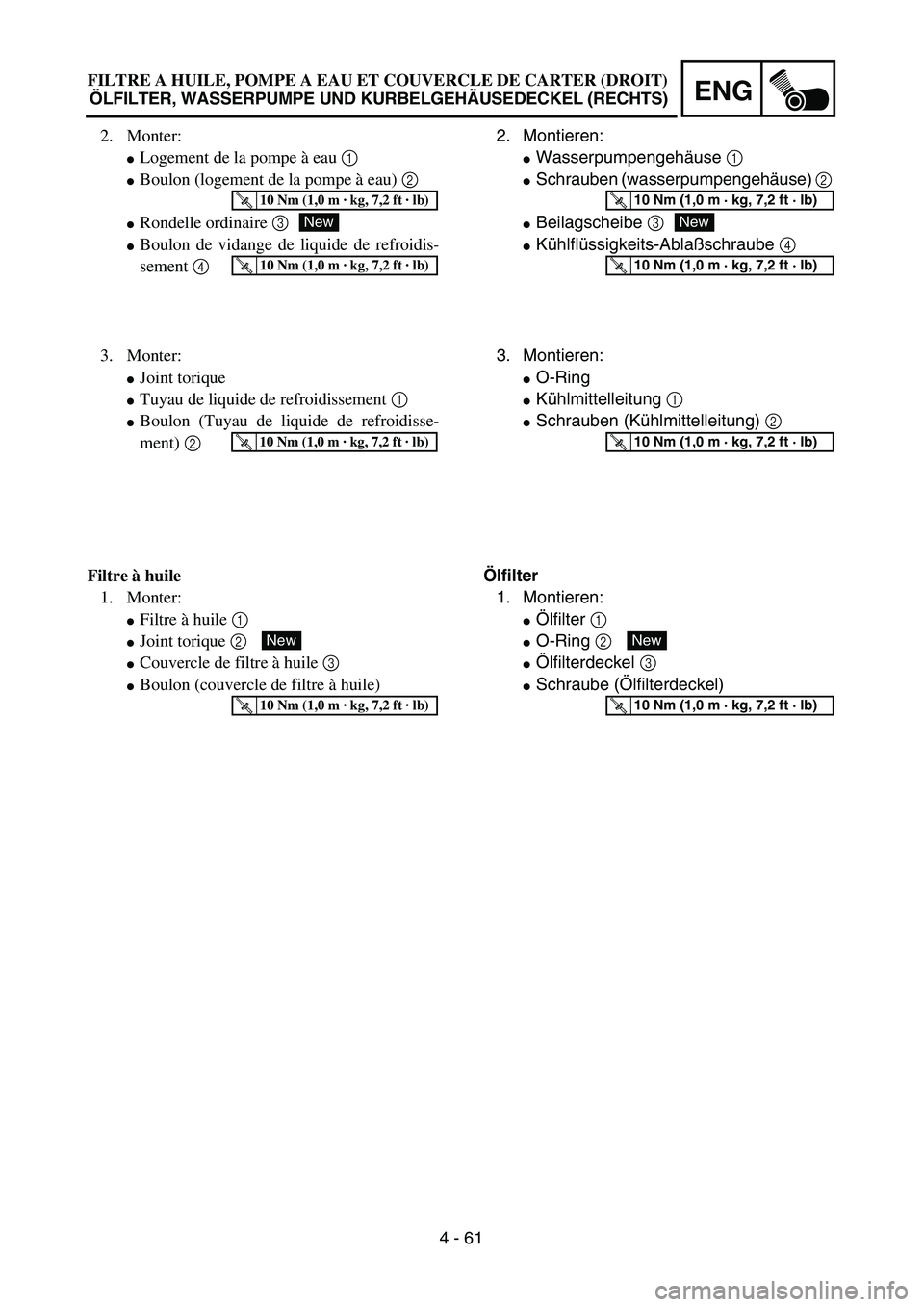

FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
2. Monter:
Logement de la pompe à eau 1
Boulon (logement de la pompe à eau) 2
Rondelle ordinaire 3
Boulon de vidange de liquide de refroidis-
sement 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Joint torique
Tuyau de liquide de refroidissement 1
Boulon (Tuyau de liquide de refroidisse-
ment) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Filtre à huile
1. Monter:
Filtre à huile 1
Joint torique 2
Couvercle de filtre à huile 3
Boulon (couvercle de filtre à huile)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

4 - 62

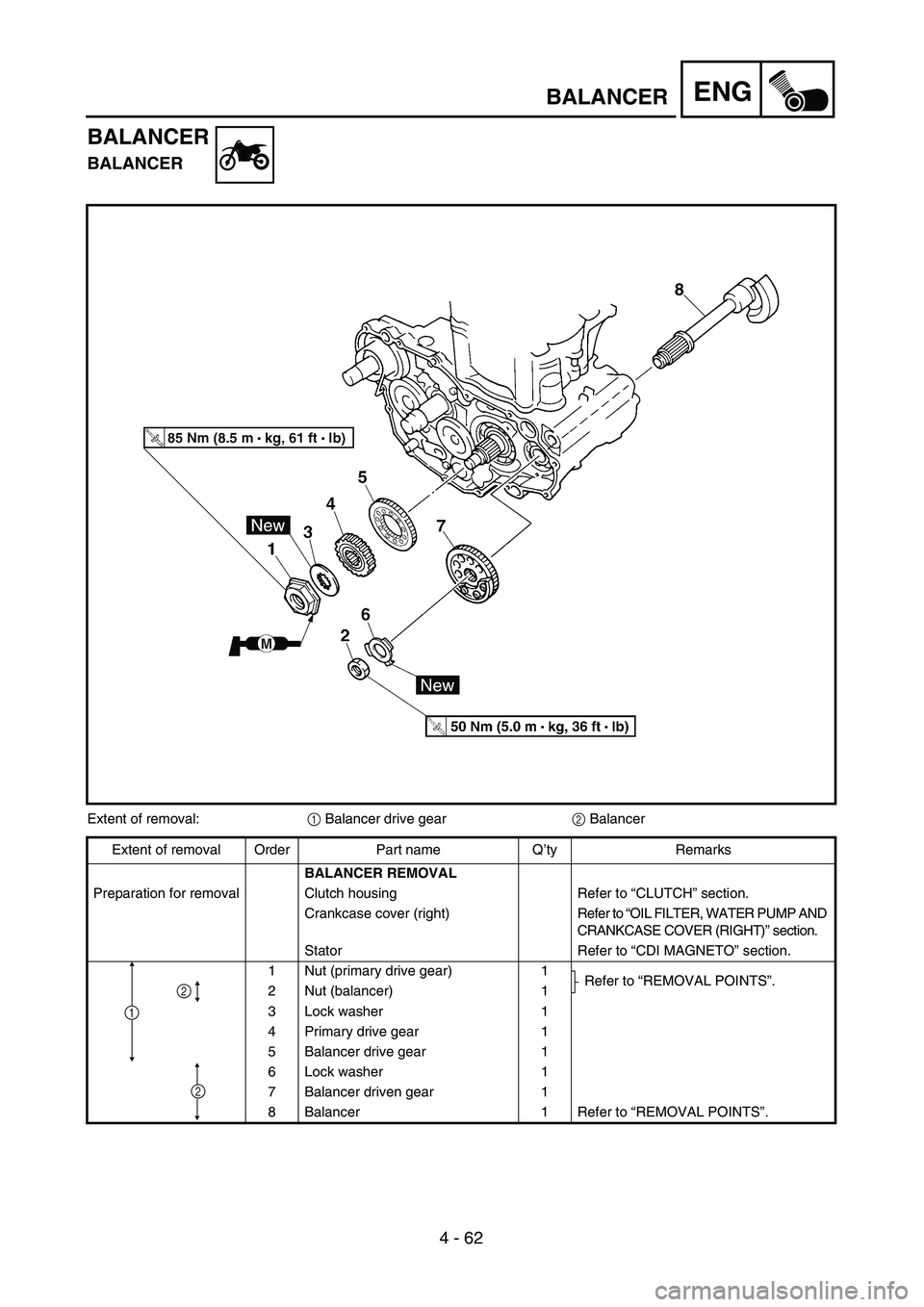

ENGBALANCER
BALANCER
BALANCER
Extent of removal:1 Balancer drive gear2 Balancer
Extent of removal Order Part name Q’ty Remarks
BALANCER REMOVAL
Preparation for removal Clutch housing Refer to “CLUTCH” section.
Crankcase cover (right)Refer to “OIL FILTER, WATER PUMP AND
CRANKCASE COVER (RIGHT)” section.
Stator Refer to “CDI MAGNETO” section.
1 Nut (primary drive gear) 1
Refer to “REMOVAL POINTS”.
2 Nut (balancer) 1
3 Lock washer 1
4 Primary drive gear 1
5 Balancer drive gear 1
6 Lock washer 1
7 Balancer driven gear 1
8 Balancer 1 Refer to “REMOVAL POINTS”.
2
1
2

ENG
4 - 62
BALANCIER
AUSGLEICHSWELLE
AUSGLEICHSWELLE
AUSGLEICHSWELLE
Demontage-Arbeiten:1 Ausgleichswellen-Antriebsrad2 Ausgleichswelle
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
AUSGLEICHSWELLE DEMON-
TIEREN
Vorbereitung für den
AusbauKupplungsgehäuse Siehe unter “KUPPLUNG”.
Kurbelgehäusedeckel (rechts) Siehe unter “ÖLFILTER, WASSER-
PUMPE UND KURBELGEHÄUSE-
DECKEL (RECHTS)”.
Stator Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
1 Mutter (Primärantriebszahnrad) 1
Siehe unter “AUSBAU”.
2 Mutter (Ausgleichswelle) 1
3 Sicherungsscheibe 1
4 Primärantriebszahnrad 1
5 Ausgleichswellen-Antriebsrad 1
6 Sicherungsscheibe 1
7 Ausgleichswellen-Abtriebsrad 1
8 Ausgleichswelle 1 Siehe unter “AUSBAU”.
2
1
2

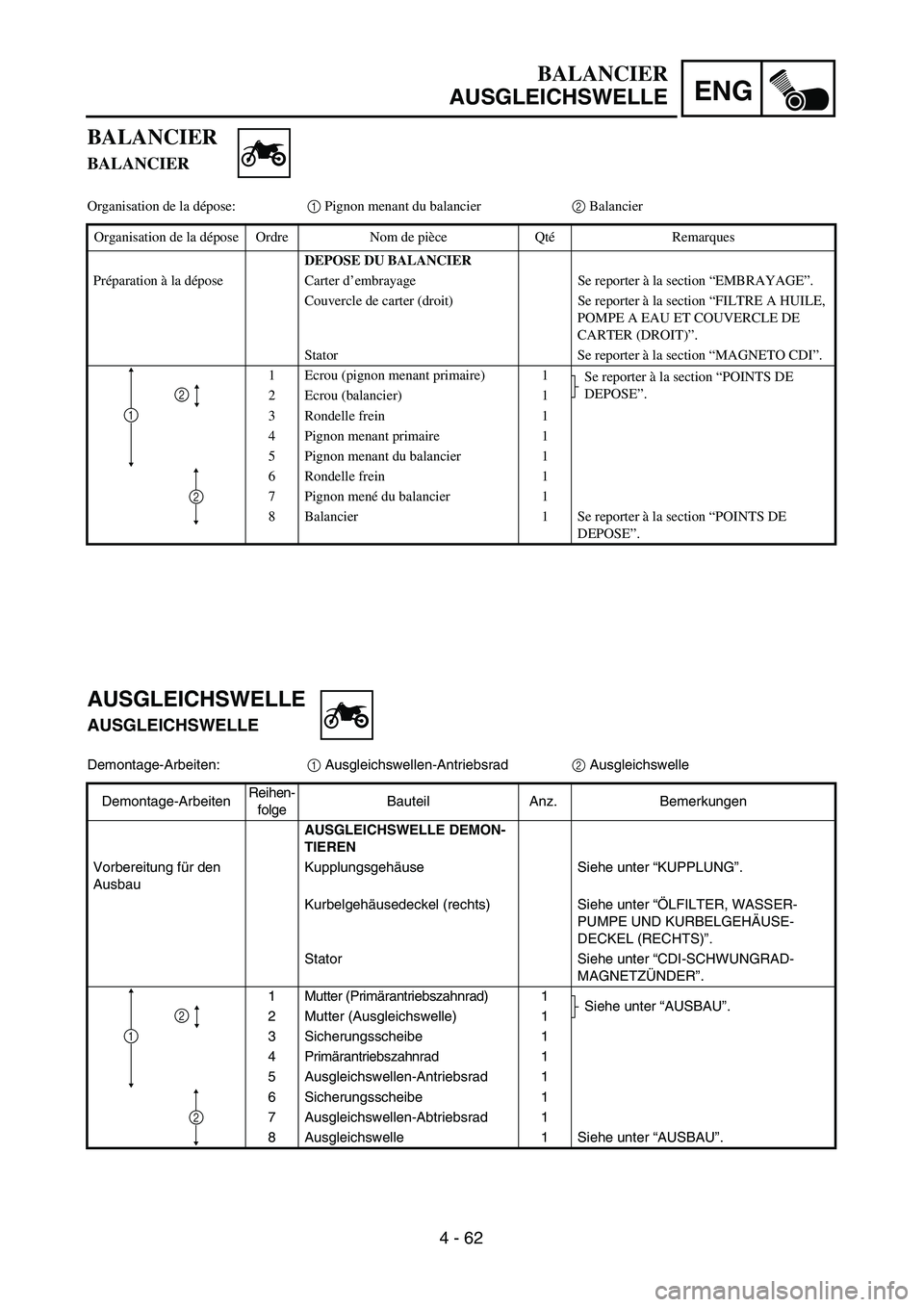

BALANCIER
BALANCIER
Organisation de la dépose:1 Pignon menant du balancier2 Balancier
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU BALANCIER
Préparation à la dépose Carter d’embrayage Se reporter à la section “EMBRAYAGE”.
Couvercle de carter (droit) Se reporter à la section “FILTRE A HUILE,
POMPE A EAU ET COUVERCLE DE
CARTER (DROIT)”.
Stator Se reporter à la section “MAGNETO CDI”.
1 Ecrou (pignon menant primaire) 1
Se reporter à la section “POINTS DE
DEPOSE”.
2 Ecrou (balancier) 1
3 Rondelle frein 1
4 Pignon menant primaire 1
5 Pignon menant du balancier 1
6 Rondelle frein 1
7 Pignon mené du balancier 1
8 Balancier 1 Se reporter à la section “POINTS DE
DEPOSE”.
2
1
2

4 - 63
ENGBALANCER

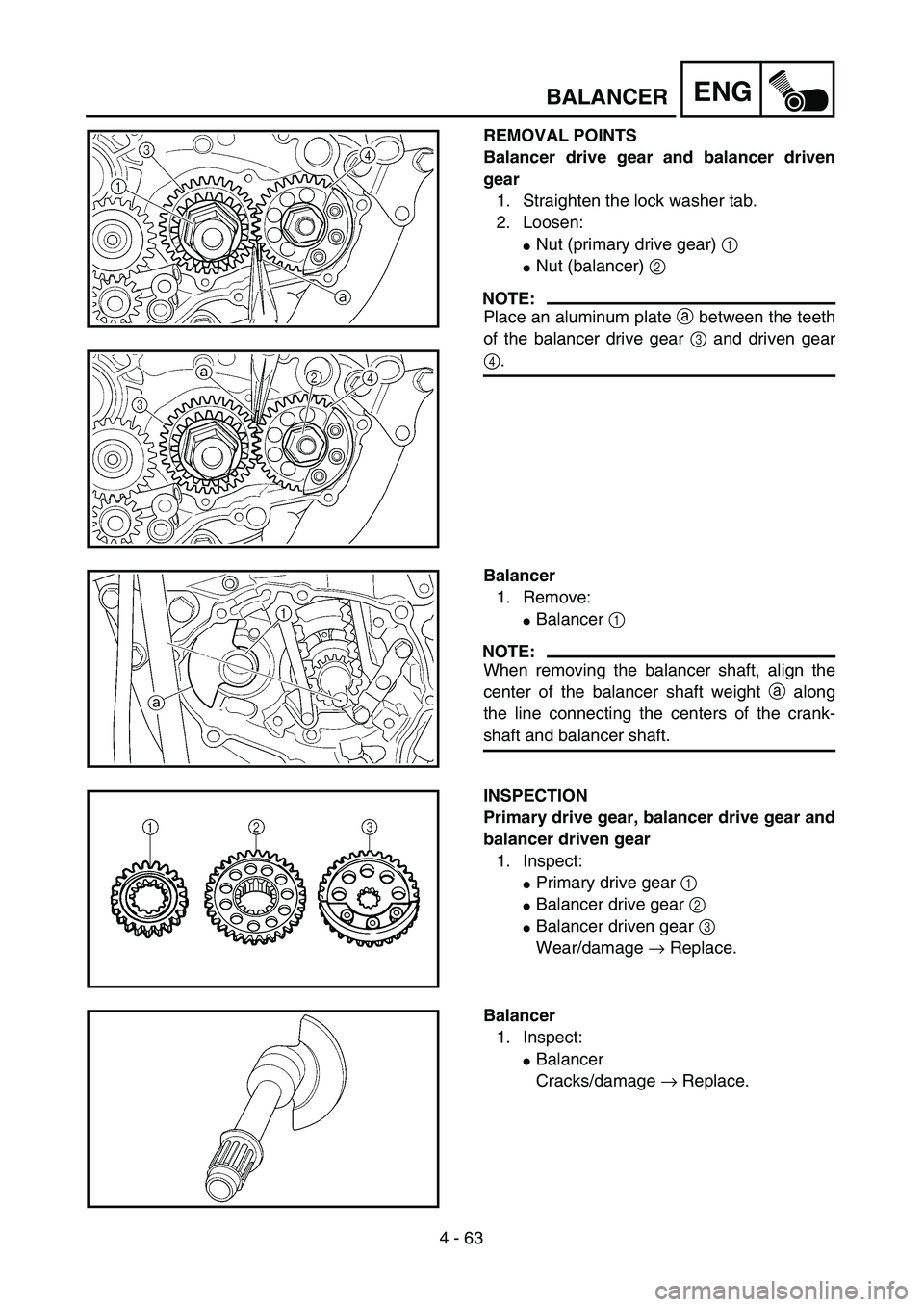

REMOVAL POINTS
Balancer drive gear and balancer driven
gear
1. Straighten the lock washer tab.
2. Loosen:
Nut (primary drive gear) 1
Nut (balancer) 2
NOTE:
Place an aluminum plate a between the teeth
of the balancer drive gear 3 and driven gear
4.
Balancer
1. Remove:
Balancer 1
NOTE:
When removing the balancer shaft, align the
center of the balancer shaft weight a along
the line connecting the centers of the crank-
shaft and balancer shaft.
INSPECTION
Primary drive gear, balancer drive gear and
balancer driven gear
1. Inspect:
Primary drive gear 1
Balancer drive gear 2
Balancer driven gear 3
Wear/damage → Replace.
Balancer
1. Inspect:
Balancer
Cracks/damage → Replace.

4 - 63
ENG
BALANCIER
AUSGLEICHSWELLE
AUSBAU
Ausgleichswellen-Antriebs- und -Abtriebs-
räder
1. Die Lasche der Sicherungsscheibe um-
biegen.
2. Lockern:
Mutter (Primärantriebsrad) 1
Mutter (Ausgleichswelle) 2
HINWEIS:
Ein Stückchen Aluminium a zwischen die
Zähne des Ausgleichswellen-Antriebsrades 3
und Ausgleichswellen-Abtriebrades 4 legen.
Ausgleichswelle
1. Demontieren:
Ausgleichswelle 1
HINWEIS:
Beim Ausbau der Ausgleichswelle muß sich
das Ausgleichsgewicht mittig a auf der
Fluchtlinie zwischen den Mittelpunkten der
Nockenwellen- und Ausgleichswellen-Enden
befinden.
PRÜFUNG
Primär- und Ausgleichswellen-Antriebs-
und -Abtriebsräder
1. Kontrollieren:
Primärantriebsrad 1
Ausgleichswellen-Antriebsrad 2
Ausgleichswellen-Abtriebsrad 3
Verschleiß/Beschädigung → Erneuern.
Ausgleichswelle
1. Kontrollieren:
Ausgleichswelle

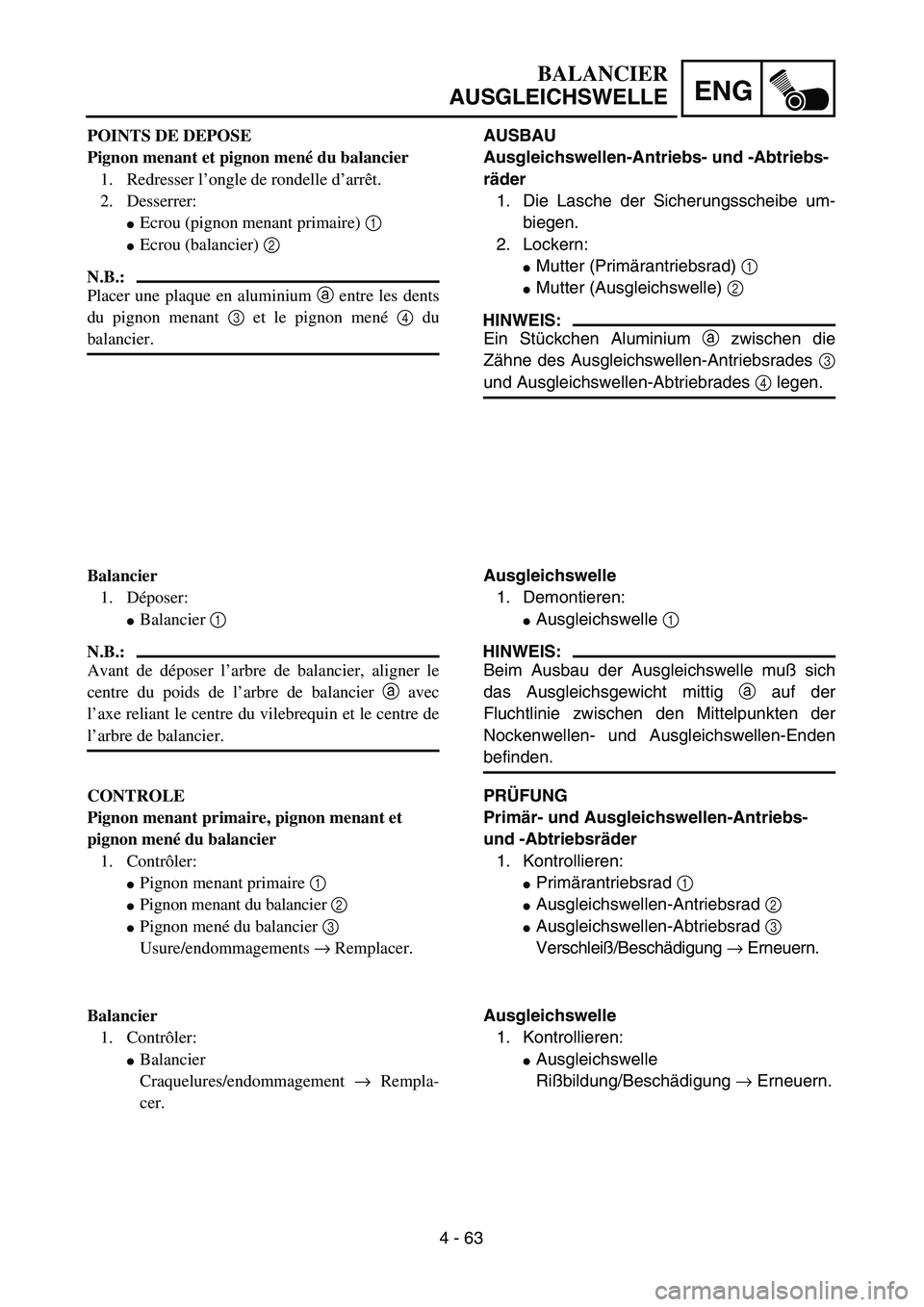

Rißbildung/Beschädigung → Erneuern. POINTS DE DEPOSE
Pignon menant et pignon mené du balancier
1. Redresser l’ongle de rondelle d’arrêt.
2. Desserrer:
Ecrou (pignon menant primaire) 1
Ecrou (balancier) 2
N.B.:
Placer une plaque en aluminium a entre les dents
du pignon menant 3 et le pignon mené 4 du
balancier.
Balancier
1. Déposer:
Balancier 1
N.B.:
Avant de déposer l’arbre de balancier, aligner le
centre du poids de l’arbre de balancier a avec
l’axe reliant le centre du vilebrequin et le centre de
l’arbre de balancier.
CONTROLE
Pignon menant primaire, pignon menant et
pignon mené du balancier
1. Contrôler:
Pignon menant primaire 1
Pignon menant du balancier 2
Pignon mené du balancier 3
Usure/endommagements → Remplacer.
Balancier
1. Contrôler:
Balancier
Craquelures/endommagement → Rempla-
cer.

4 - 64
ENGBALANCER

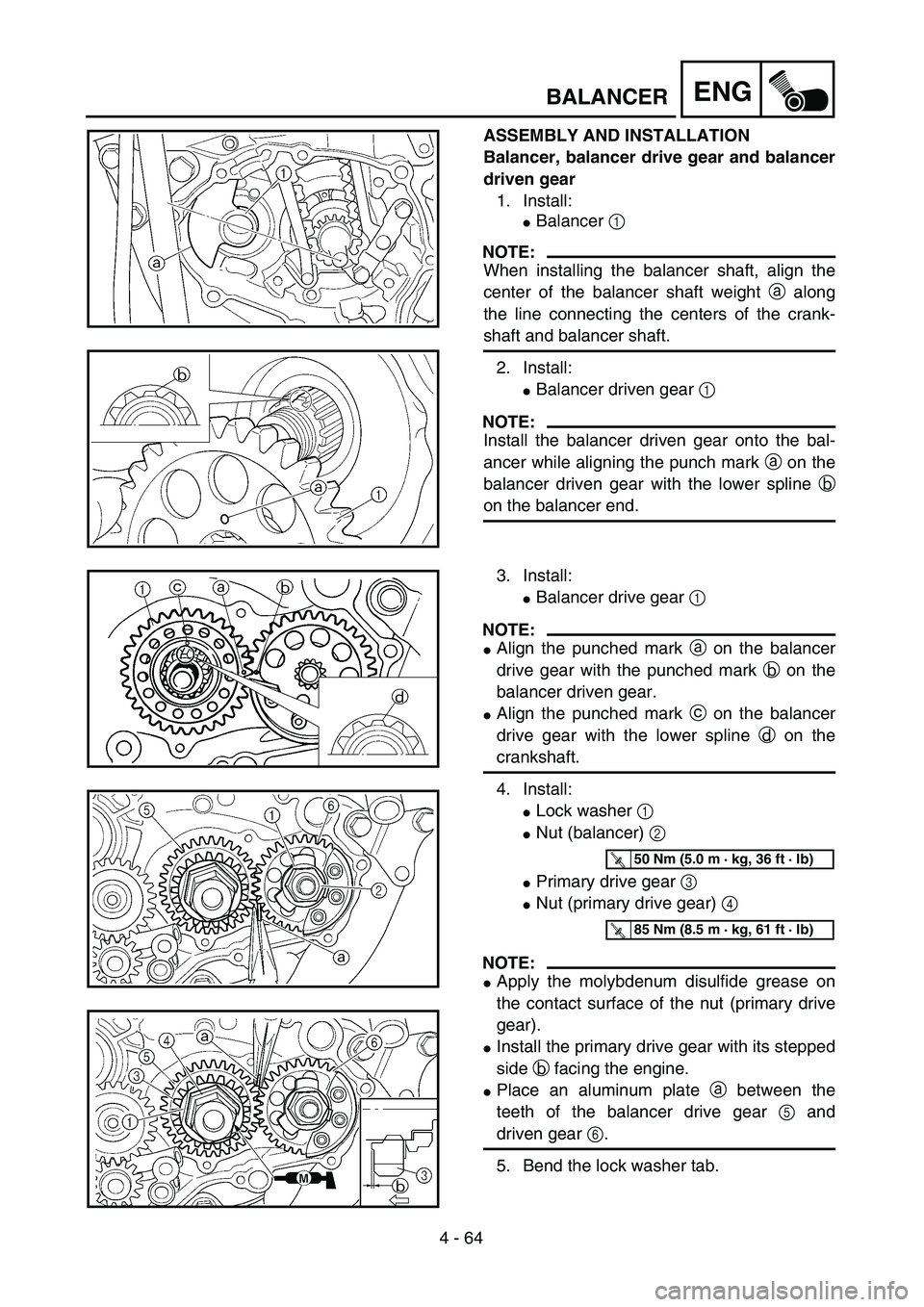

ASSEMBLY AND INSTALLATION
Balancer, balancer drive gear and balancer
driven gear
1. Install:
Balancer 1
NOTE:
When installing the balancer shaft, align the
center of the balancer shaft weight a along
the line connecting the centers of the crank-
shaft and balancer shaft.
2. Install:
Balancer driven gear 1
NOTE:
Install the balancer driven gear onto the bal-
ancer while aligning the punch mark a on the
balancer driven gear with the lower spline b
on the balancer end.
3. Install:
Balancer drive gear 1
NOTE:
Align the punched mark a on the balancer
drive gear with the punched mark b on the
balancer driven gear.
Align the punched mark c on the balancer
drive gear with the lower spline d on the
crankshaft.
4. Install:
Lock washer 1
Nut (balancer) 2
Primary drive gear 3
Nut (primary drive gear) 4
NOTE:
Apply the molybdenum disulfide grease on
the contact surface of the nut (primary drive
gear).
Install the primary drive gear with its stepped
side b facing the engine.
Place an aluminum plate a between the
teeth of the balancer drive gear 5 and
driven gear 6.
5. Bend the lock washer tab.
T R..50 Nm (5.0 m · kg, 36 ft · lb)
T R..85 Nm (8.5 m · kg, 61 ft · lb)

4 - 64
ENG
BALANCIER
AUSGLEICHSWELLE
ZUSAMMENBAU UND MONTAGE
Ausgleichswelle, An- und Abtriebsrad
1. Montieren:
Ausgleichswelle 1
HINWEIS:
Beim Einbau der Ausgleichswelle muß sich
das Ausgleichsgewicht mittig a auf der
Fluchtlinie zwischen den Mittelpunkten der
Nockenwellen- und Ausgleichswellen-Enden
befinden.
2. Montieren:
Ausgleichswellen-Abtriebsrad 1
HINWEIS:
Das Ausgleichswellen-Abtriebsrad an die Aus-
gleichswelle montieren. Dabei muß die Kör-
nerschlag-Markierung a auf dem Ausgleichs-
wellen-Abtriebsrad auf die untere Nut b am
Ende der Ausgleichswelle ausgerichtet sein.
3. Montieren:
Ausgleichswellen-Antriebsrad 1
HINWEIS:
Die Markierung a auf dem Ausgleichswel-
len-Antriebsrad auf die Markierung b auf
dem Ausgleichswellen-Abtriebsrad ausrich-
ten.
Die Körnerschlag-Markierung c auf dem
Ausgleichswellen-Antriebsrad auf die unte-
ren Keilnuten d auf der Kurbelwelle ausrich-
ten.
4. Montieren:
Sicherungsscheibe 1
Mutter (Ausgleichswelle) 2
Primärantriebsrad 3
Mutter (Primärantriebsrad) 4
HINWEIS:
Molybdändisulfidfett auf die Kontaktflächen
der Mutter (Primärantriebsrad) auftragen.
Das Primärantriebsrad so einbauen, daß die
Seite mit der Stufe b zum Motor weist.
Ein Stückchen Aluminium a zwischen die
Zähne des Ausgleichswellen-Antriebsrades
5 und des Ausgleichswellen-Abtriebsrades
6 legen.
5. Die Lasche der Sicherungsscheibe um-
biegen.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..85 Nm (8,5 m · kg, 61 ft · lb)

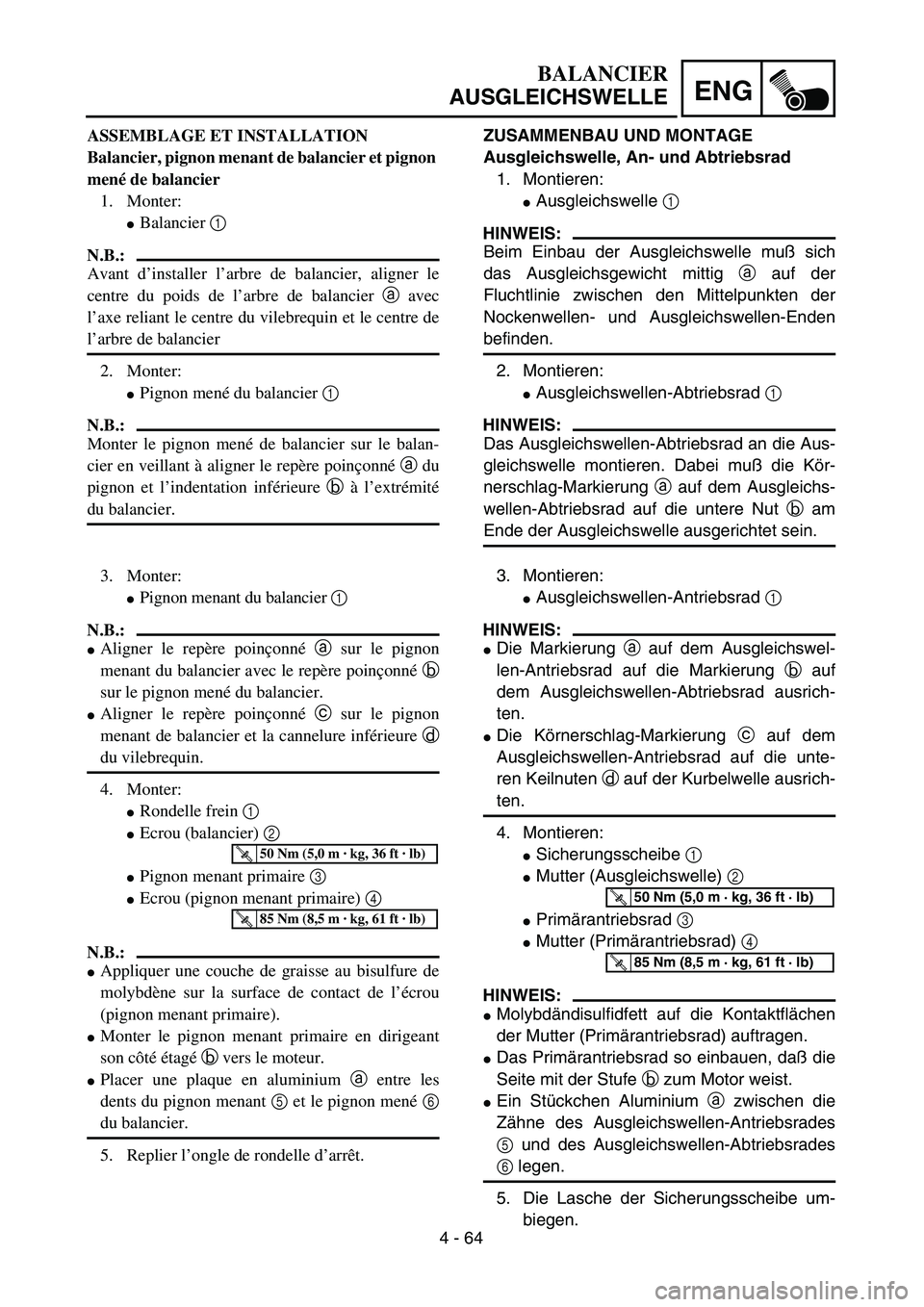

ASSEMBLAGE ET INSTALLATION
Balancier, pignon menant de balancier et pignon
mené de balancier
1. Monter:
Balancier 1
N.B.:
Avant d’installer l’arbre de balancier, aligner le
centre du poids de l’arbre de balancier a avec
l’axe reliant le centre du vilebrequin et le centre de
l’arbre de balancier
2. Monter:
Pignon mené du balancier 1
N.B.:
Monter le pignon mené de balancier sur le balan-
cier en veillant à aligner le repère poinçonné a du
pignon et l’indentation inférieure b à l’extrémité
du balancier.
3. Monter:
Pignon menant du balancier 1
N.B.:
Aligner le repère poinçonné a sur le pignon
menant du balancier avec le repère poinçonné b
sur le pignon mené du balancier.
Aligner le repère poinçonné c sur le pignon
menant de balancier et la cannelure inférieure d
du vilebrequin.
4. Monter:
Rondelle frein 1
Ecrou (balancier) 2
Pignon menant primaire 3
Ecrou (pignon menant primaire) 4
N.B.:
Appliquer une couche de graisse au bisulfure de
molybdène sur la surface de contact de l’écrou
(pignon menant primaire).
Monter le pignon menant primaire en dirigeant
son côté étagé b vers le moteur.
Placer une plaque en aluminium a entre les
dents du pignon menant 5 et le pignon mené 6
du balancier.
5. Replier l’ongle de rondelle d’arrêt.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..85 Nm (8,5 m · kg, 61 ft · lb)

4 - 65

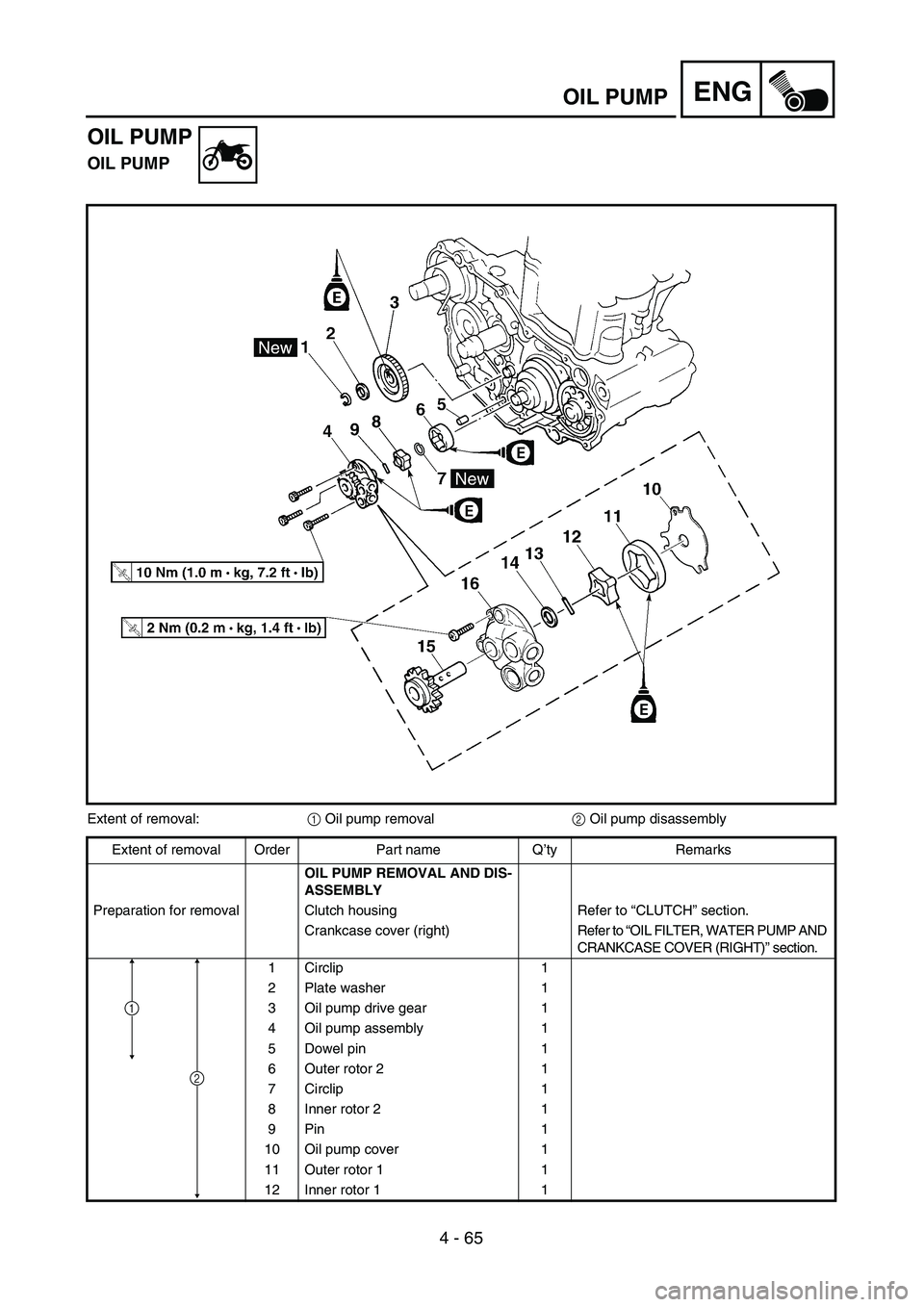

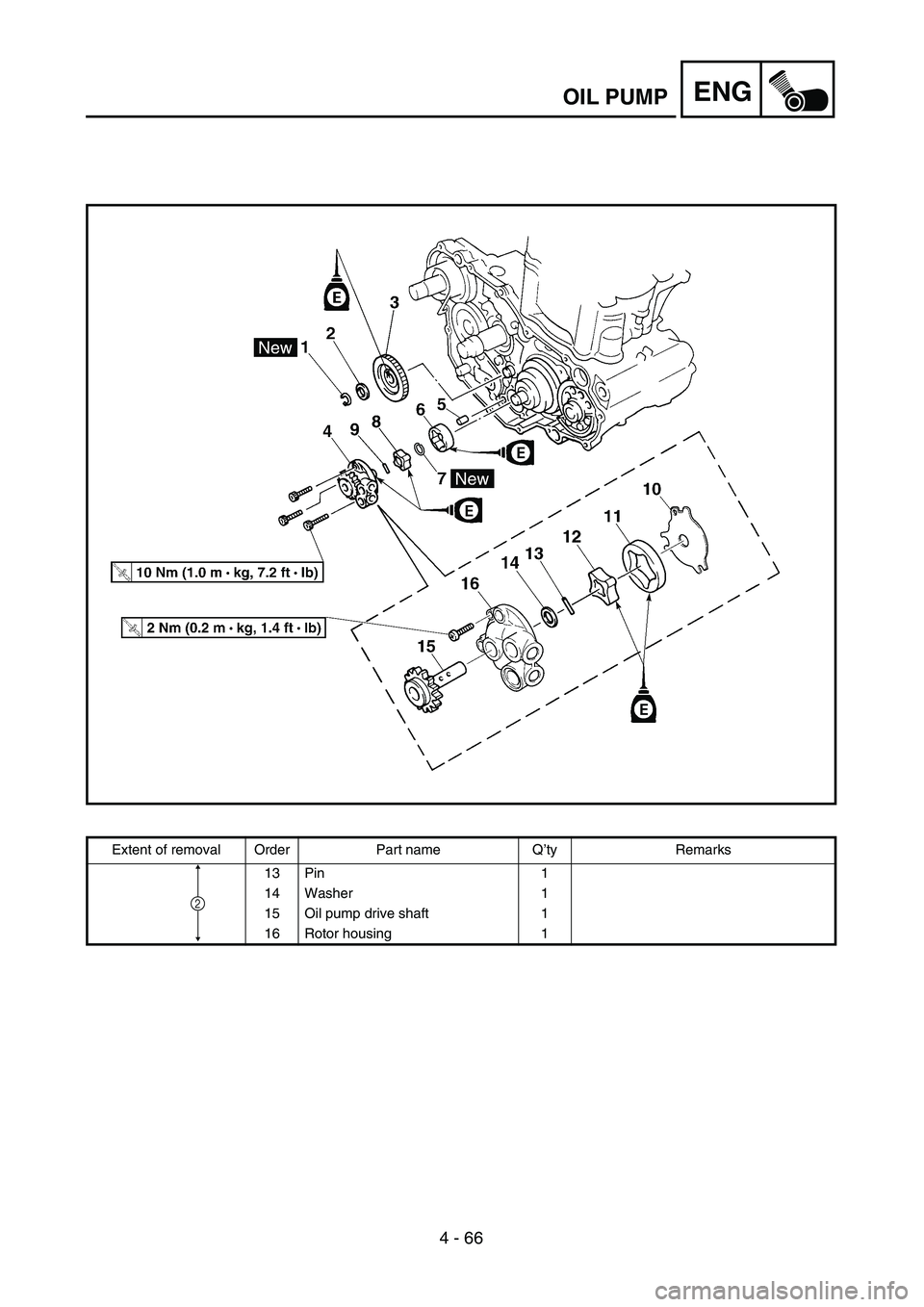

ENGOIL PUMP
OIL PUMP
OIL PUMP
Extent of removal:1 Oil pump removal2 Oil pump disassembly
Extent of removal Order Part name Q’ty Remarks
OIL PUMP REMOVAL AND DIS-
ASSEMBLY
Preparation for removal Clutch housing Refer to “CLUTCH” section.
Crankcase cover (right)Refer to “OIL FILTER, WATER PUMP AND
CRANKCASE COVER (RIGHT)” section.
1 Circlip 1
2 Plate washer 1
3 Oil pump drive gear 1
4 Oil pump assembly 1
5 Dowel pin 1
6 Outer rotor 2 1
7 Circlip 1
8 Inner rotor 2 1
9 Pin 1
10 Oil pump cover 1
11 Outer rotor 1 1
12Inner rotor 1
1
2
1

ENG
4 - 65

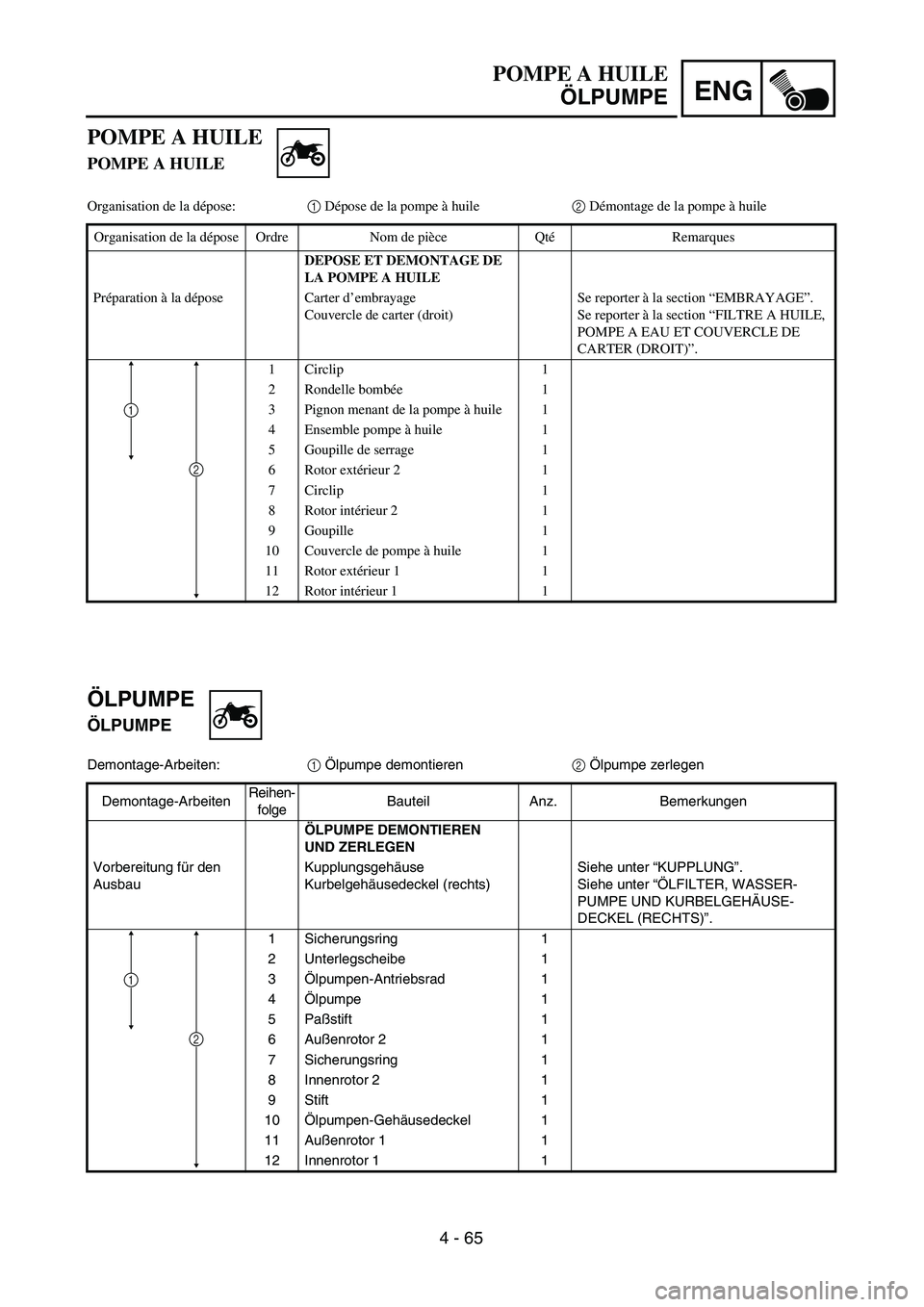

POMPE A HUILE
ÖLPUMPE
ÖLPUMPE
ÖLPUMPE
Demontage-Arbeiten:1 Ölpumpe demontieren2 Ölpumpe zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ÖLPUMPE DEMONTIEREN
UND ZERLEGEN
Vorbereitung für den
AusbauKupplungsgehäuse
Kurbelgehäusedeckel (rechts)Siehe unter “KUPPLUNG”.
Siehe unter “ÖLFILTER, WASSER-
PUMPE UND KURBELGEHÄUSE-
DECKEL (RECHTS)”.
1 Sicherungsring 1
2 Unterlegscheibe 1
3Ölpumpen-Antriebsrad 1
4Ölpumpe 1
5Paßstift 1
6Außenrotor 2 1
7 Sicherungsring 1
8 Innenrotor 2 1
9 Stift 1
10Ölpumpen-Gehäusedeckel 1
11 Außenrotor 1 1
12 Innenrotor 1 1
2
1
POMPE A HUILE
POMPE A HUILE
Organisation de la dépose:1 Dépose de la pompe à huile2 Démontage de la pompe à huile
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE ET DEMONTAGE DE
LA POMPE A HUILE
Préparation à la dépose Carter d’embrayage
Couvercle de carter (droit)Se reporter à la section “EMBRAYAGE”.
Se reporter à la section “FILTRE A HUILE,
POMPE A EAU ET COUVERCLE DE
CARTER (DROIT)”.
1 Circlip 1
2 Rondelle bombée1
3 Pignon menant de la pompe à huile 1
4 Ensemble pompe à huile 1
5 Goupille de serrage 1
6 Rotor extérieur 2 1
7 Circlip 1
8 Rotor intérieur 2 1
9 Goupille 1
10 Couvercle de pompe à huile 1
11 Rotor extérieur 1 1
12 Rotor intérieur 1 1
2
1

4 - 66
ENGOIL PUMP
Extent of removal Order Part name Q’ty Remarks
13 Pin 1
14 Washer 1
15 Oil pump drive shaft 1
16 Rotor housing 1
2
