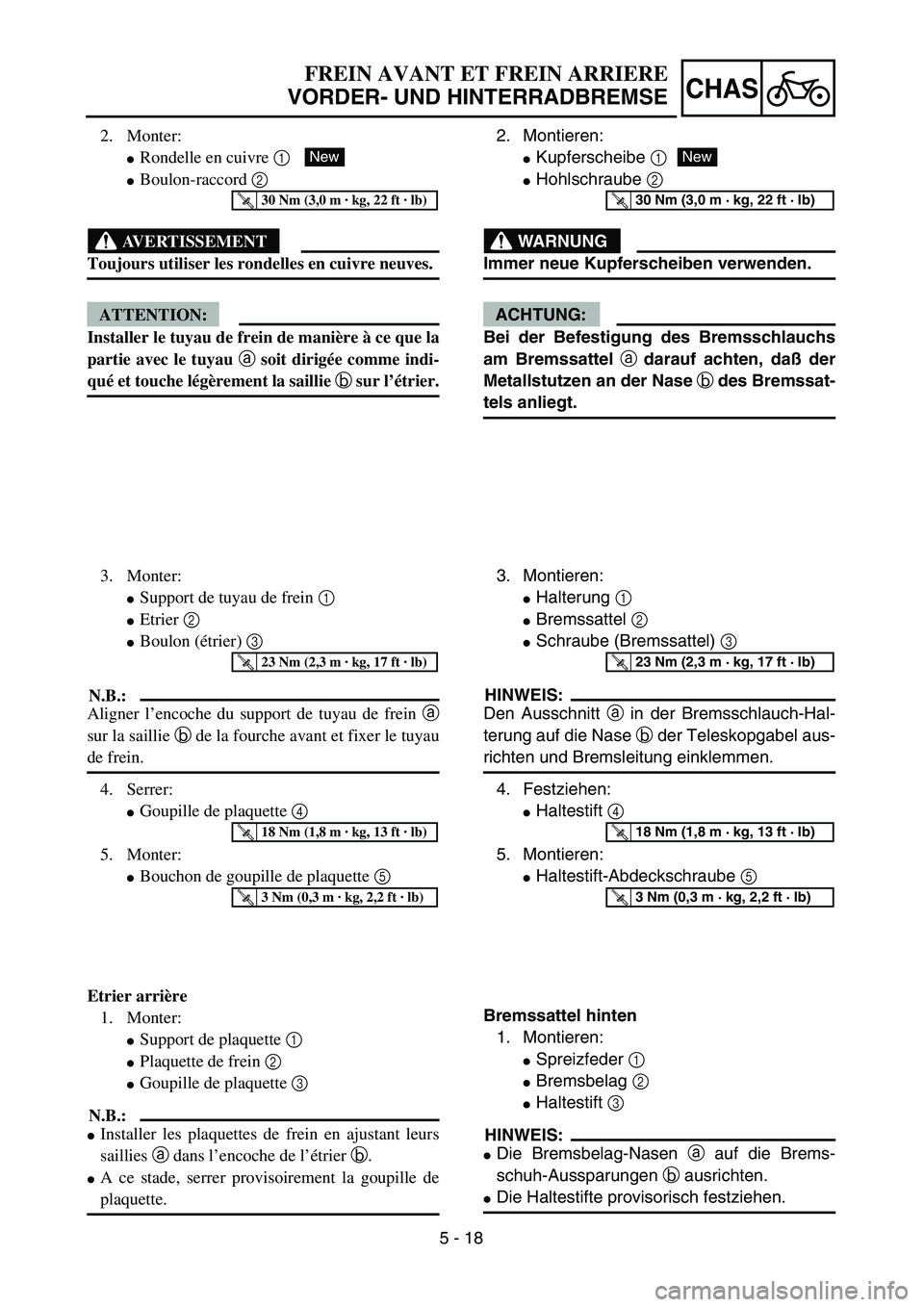

5 - 18
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
2. Montieren:
Kupferscheibe 1
Hohlschraube 2
WARNUNG
Immer neue Kupferscheiben verwenden.
ACHTUNG:
Bei der Befestigung des Bremsschlauchs
am Bremssattel a darauf achten, daß der
Metallstutzen an der Nase b des Bremssat-
tels anliegt.
New
T R..30 Nm (3,0 m · kg, 22 ft · lb)
3. Montieren:
Halterung 1
Bremssattel 2
Schraube (Bremssattel) 3
HINWEIS:
Den Ausschnitt a in der Bremsschlauch-Hal-
terung auf die Nase b der Teleskopgabel aus-
richten und Bremsleitung einklemmen.
4. Festziehen:
Haltestift 4
5. Montieren:
Haltestift-Abdeckschraube 5
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Bremssattel hinten
1. Montieren:
Spreizfeder 1
Bremsbelag 2
Haltestift 3
HINWEIS:
Die Bremsbelag-Nasen a auf die Brems-
schuh-Aussparungen b ausrichten.
Die Haltestifte provisorisch festziehen. 2. Monter:
Rondelle en cuivre 1
Boulon-raccord 2
AVERTISSEMENT
Toujours utiliser les rondelles en cuivre neuves.
ATTENTION:
Installer le tuyau de frein de manière à ce que la
partie avec le tuyau a soit dirigée comme indi-
qué et touche légèrement la saillie b sur l’étrier.
New
T R..30 Nm (3,0 m · kg, 22 ft · lb)
3. Monter:
Support de tuyau de frein 1
Etrier 2
Boulon (étrier) 3
N.B.:
Aligner l’encoche du support de tuyau de frein a
sur la saillie b de la fourche avant et fixer le tuyau
de frein.
4. Serrer:
Goupille de plaquette 4
5. Monter:
Bouchon de goupille de plaquette 5
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Etrier arrière
1. Monter:
Support de plaquette 1
Plaquette de frein 2
Goupille de plaquette 3
N.B.:
Installer les plaquettes de frein en ajustant leurs
saillies a dans l’encoche de l’étrier b.
A ce stade, serrer provisoirement la goupille de
plaquette.

5 - 19
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Disc cover 1
Bolt (disc cover) 2
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
3. Install:
Caliper 1
Rear wheel 2
Refer to “FRONT WHEEL AND REAR
WHEEL” section.
4. Tighten:
Pad pin 3
5. Install:
Pad pin plug 4
Master cylinder kit
1. Clean:
Master cylinder
Master cylinder kit
Clean them with brake fluid.
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
2. Install:
Master cylinder cup (primary) 1
Master cylinder cup (secondary) 2
To master cylinder piston 3.
NOTE:
Apply the brake fluid on the master cylinder
cup.
WARNING
After installing, cylinder cup should be
installed as shown direction. Wrong instal-
lation cause improper brake performance.
ÅFront
ıRear
Åı
Åı

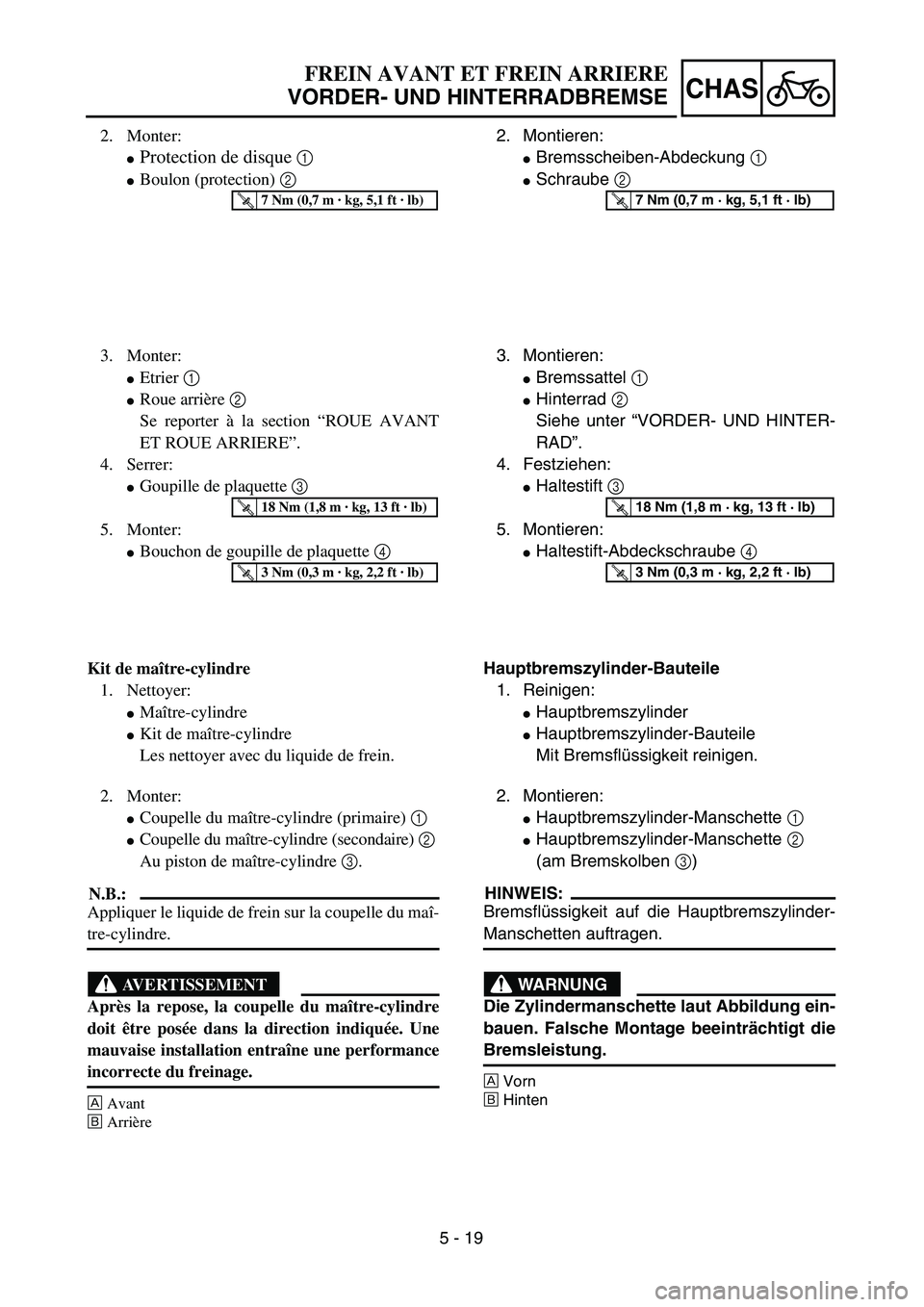

5 - 19
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
2. Montieren:
Bremsscheiben-Abdeckung 1
Schraube 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Montieren:
Bremssattel 1
Hinterrad 2
Siehe unter “VORDER- UND HINTER-
RAD”.
4. Festziehen:
Haltestift 3
5. Montieren:
Haltestift-Abdeckschraube 4
Hauptbremszylinder-Bauteile
1. Reinigen:
Hauptbremszylinder
Hauptbremszylinder-Bauteile
Mit Bremsflüssigkeit reinigen.
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Montieren:
Hauptbremszylinder-Manschette 1
Hauptbremszylinder-Manschette 2
(am Bremskolben 3)
HINWEIS:
Bremsflüssigkeit auf die Hauptbremszylinder-
Manschetten auftragen.
WARNUNG
Die Zylindermanschette laut Abbildung ein-
bauen. Falsche Montage beeinträchtigt die
Bremsleistung.
ÅVorn
ıHinten
2. Monter:
Protection de disque 1
Boulon (protection) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Monter:
Etrier 1
Roue arrière 2
Se reporter à la section “ROUE AVANT
ET ROUE ARRIERE”.
4. Serrer:
Goupille de plaquette 3
5. Monter:
Bouchon de goupille de plaquette 4
Kit de maître-cylindre
1. Nettoyer:
Maître-cylindre
Kit de maître-cylindre
Les nettoyer avec du liquide de frein.
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Monter:
Coupelle du maître-cylindre (primaire) 1
Coupelle du maître-cylindre (secondaire) 2
Au piston de maître-cylindre 3.
N.B.:
Appliquer le liquide de frein sur la coupelle du maî-
tre-cylindre.
AVERTISSEMENT
Après la repose, la coupelle du maître-cylindre
doit être posée dans la direction indiquée. Une
mauvaise installation entraîne une performance
incorrecte du freinage.
ÅAvant
ıArrière

5 - 20
CHASFRONT BRAKE AND REAR BRAKE
3. Install:
Spring 1
To master cylinder piston 2.
NOTE:
Install the spring at the smaller dia. side.
ÅFront
ıRear
Åı
4. Install:
[Front]
Master cylinder kit 1
Plain washer 2
Circlip 3
Master cylinder boot 4
To master cylinder 5.
[Rear]
Master cylinder kit 1
Push rod 2
Circlip 3
Master cylinder boot 4
To master cylinder 5.
NOTE:
Apply the brake fluid on the master cylinder
kit.
Apply the lithium soap base grease on the tip
of the push rod.
When installing the circlip, use a long nose
circlip pliers.
ÅFront
ıRear
EC5A5310
Front master cylinder
1. Install:
Master cylinder 1
Master cylinder bracket 2
Bolt (master cylinder bracket) 3
NOTE:
Install the bracket so that the arrow mark a
face upward.
First tighten the bolts on the upper side of the
master cylinder bracket, and then tighten the
bolts on the lower side.
Å
ı
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)

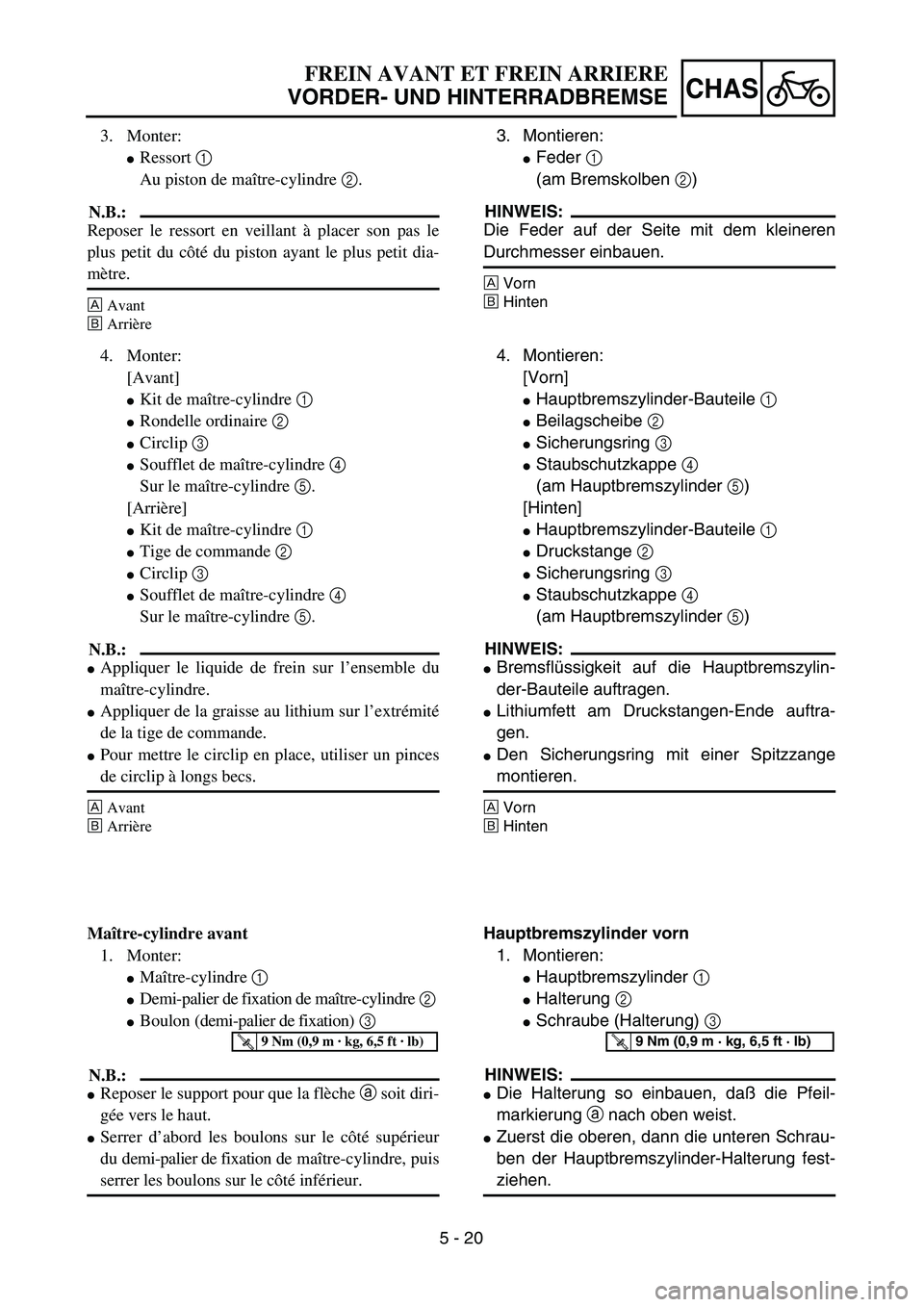

5 - 20
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
3. Montieren:
Feder 1
(am Bremskolben 2)
HINWEIS:
Die Feder auf der Seite mit dem kleineren
Durchmesser einbauen.
ÅVorn
ıHinten
4. Montieren:
[Vorn]
Hauptbremszylinder-Bauteile 1
Beilagscheibe 2
Sicherungsring 3
Staubschutzkappe 4
(am Hauptbremszylinder 5)
[Hinten]
Hauptbremszylinder-Bauteile 1
Druckstange 2
Sicherungsring 3
Staubschutzkappe 4
(am Hauptbremszylinder 5)
HINWEIS:
Bremsflüssigkeit auf die Hauptbremszylin-
der-Bauteile auftragen.
Lithiumfett am Druckstangen-Ende auftra-
gen.
Den Sicherungsring mit einer Spitzzange
montieren.
ÅVorn
ıHinten
Hauptbremszylinder vorn
1. Montieren:
Hauptbremszylinder 1
Halterung 2
Schraube (Halterung) 3
HINWEIS:
Die Halterung so einbauen, daß die Pfeil-
markierung a nach oben weist.
Zuerst die oberen, dann die unteren Schrau-
ben der Hauptbremszylinder-Halterung fest-
ziehen.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
3. Monter:
Ressort 1
Au piston de maître-cylindre 2.
N.B.:
Reposer le ressort en veillant à placer son pas le
plus petit du côté du piston ayant le plus petit dia-
mètre.
ÅAvant
ıArrière
4. Monter:
[Avant]
Kit de maître-cylindre 1
Rondelle ordinaire 2
Circlip 3
Soufflet de maître-cylindre 4
Sur le maître-cylindre 5.
[Arrière]
Kit de maître-cylindre 1
Tige de commande 2
Circlip 3
Soufflet de maître-cylindre 4
Sur le maître-cylindre 5.
N.B.:
Appliquer le liquide de frein sur l’ensemble du
maître-cylindre.
Appliquer de la graisse au lithium sur l’extrémité
de la tige de commande.
Pour mettre le circlip en place, utiliser un pinces
de circlip à longs becs.
ÅAvant
ıArrière
Maître-cylindre avant
1. Monter:
Maître-cylindre 1
Demi-palier de fixation de maître-cylindre 2
Boulon (demi-palier de fixation) 3
N.B.:
Reposer le support pour que la flèche a soit diri-
gée vers le haut.
Serrer d’abord les boulons sur le côté supérieur
du demi-palier de fixation de maître-cylindre, puis
serrer les boulons sur le côté inférieur.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)

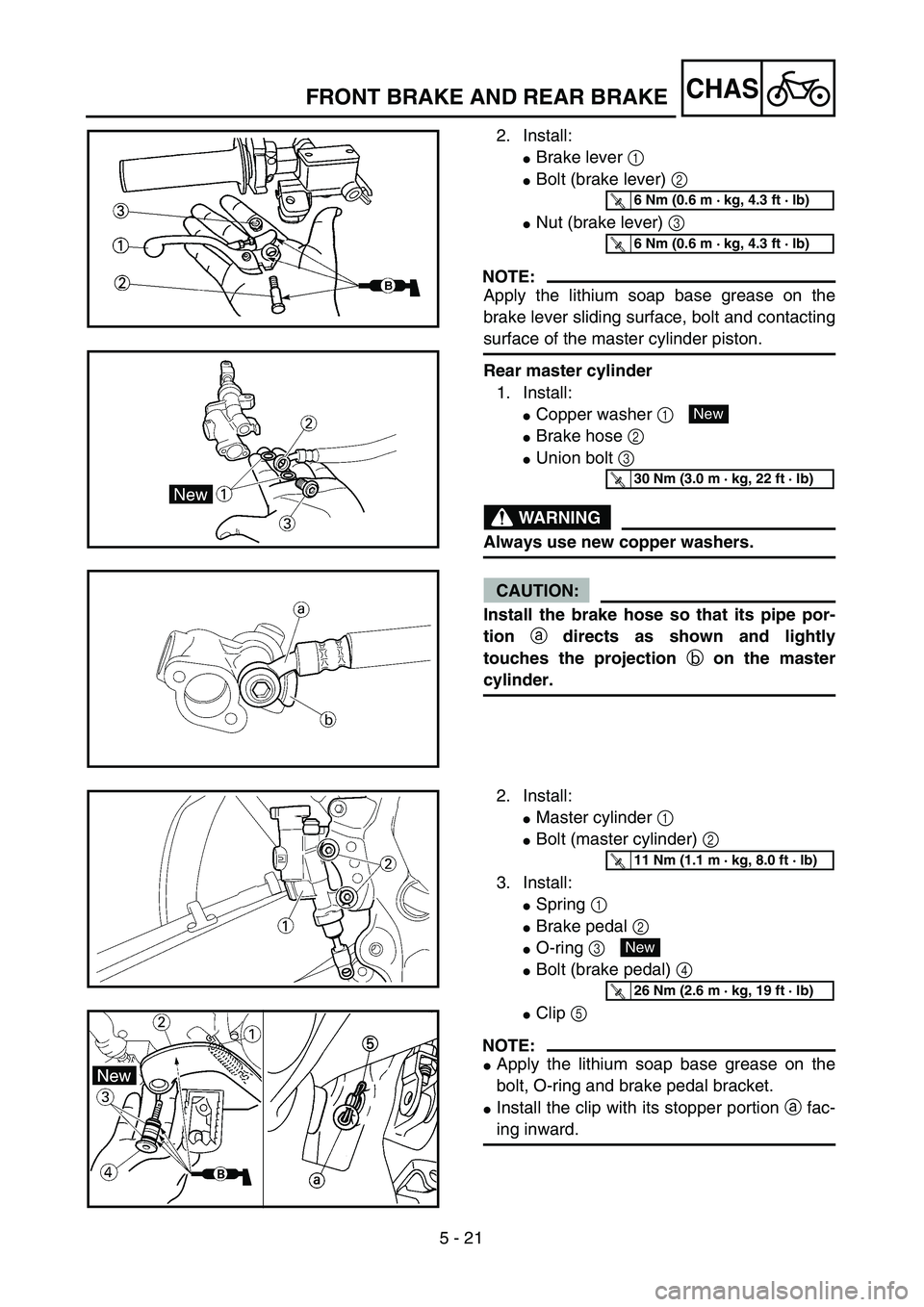

5 - 21
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Brake lever 1
Bolt (brake lever) 2
Nut (brake lever) 3
NOTE:
Apply the lithium soap base grease on the
brake lever sliding surface, bolt and contacting
surface of the master cylinder piston.
Rear master cylinder
1. Install:
Copper washer 1
Brake hose 2
Union bolt 3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its pipe por-
tion a directs as shown and lightly
touches the projection b on the master
cylinder.
T R..6 Nm (0.6 m · kg, 4.3 ft · lb)
T R..6 Nm (0.6 m · kg, 4.3 ft · lb)
New
T R..30 Nm (3.0 m · kg, 22 ft · lb)
2. Install:
Master cylinder 1
Bolt (master cylinder) 2
3. Install:
Spring 1
Brake pedal 2
O-ring 3
Bolt (brake pedal) 4
Clip 5
NOTE:
Apply the lithium soap base grease on the
bolt, O-ring and brake pedal bracket.
Install the clip with its stopper portion a fac-
ing inward.
T R..11 Nm (1.1 m · kg, 8.0 ft · lb)
New
T R..26 Nm (2.6 m · kg, 19 ft · lb)

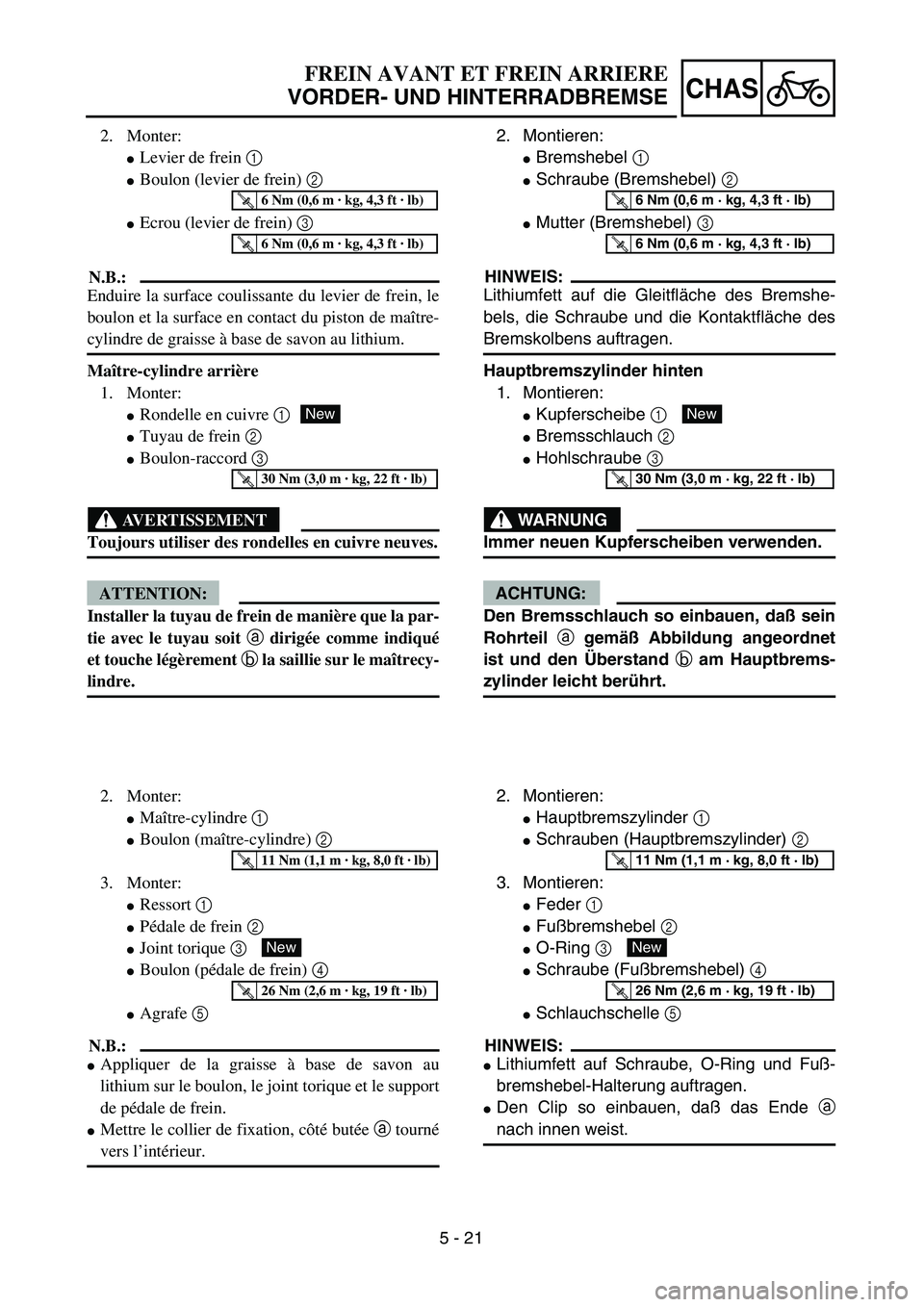

5 - 21
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
2. Montieren:
Bremshebel 1
Schraube (Bremshebel) 2
Mutter (Bremshebel) 3
HINWEIS:
Lithiumfett auf die Gleitfläche des Bremshe-
bels, die Schraube und die Kontaktfläche des
Bremskolbens auftragen.
Hauptbremszylinder hinten
1. Montieren:
Kupferscheibe 1
Bremsschlauch 2
Hohlschraube 3
WARNUNG
Immer neuen Kupferscheiben verwenden.
ACHTUNG:
Den Bremsschlauch so einbauen, daß sein
Rohrteil a gemäß Abbildung angeordnet
ist und den Überstand b am Hauptbrems-
zylinder leicht berührt.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
New
T R..30 Nm (3,0 m · kg, 22 ft · lb)
2. Montieren:
Hauptbremszylinder 1
Schrauben (Hauptbremszylinder) 2
3. Montieren:
Feder 1
Fußbremshebel 2
O-Ring 3
Schraube (Fußbremshebel) 4
Schlauchschelle 5
HINWEIS:
Lithiumfett auf Schraube, O-Ring und Fuß-
bremshebel-Halterung auftragen.
Den Clip so einbauen, daß das Ende a
nach innen weist.
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
New
T R..26 Nm (2,6 m · kg, 19 ft · lb)
2. Monter:
Levier de frein 1
Boulon (levier de frein) 2
Ecrou (levier de frein) 3
N.B.:
Enduire la surface coulissante du levier de frein, le
boulon et la surface en contact du piston de maître-
cylindre de graisse à base de savon au lithium.
Maître-cylindre arrière
1. Monter:
Rondelle en cuivre 1
Tuyau de frein 2
Boulon-raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cuivre neuves.
ATTENTION:
Installer la tuyau de frein de manière que la par-
tie avec le tuyau soit a dirigée comme indiqué
et touche légèrement b la saillie sur le maîtrecy-
lindre.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
New
T R..30 Nm (3,0 m · kg, 22 ft · lb)
2. Monter:
Maître-cylindre 1
Boulon (maître-cylindre) 2
3. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Agrafe 5
N.B.:
Appliquer de la graisse à base de savon au
lithium sur le boulon, le joint torique et le support
de pédale de frein.
Mettre le collier de fixation, côté butée a tourné
vers l’intérieur.
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
New
T R..26 Nm (2,6 m · kg, 19 ft · lb)

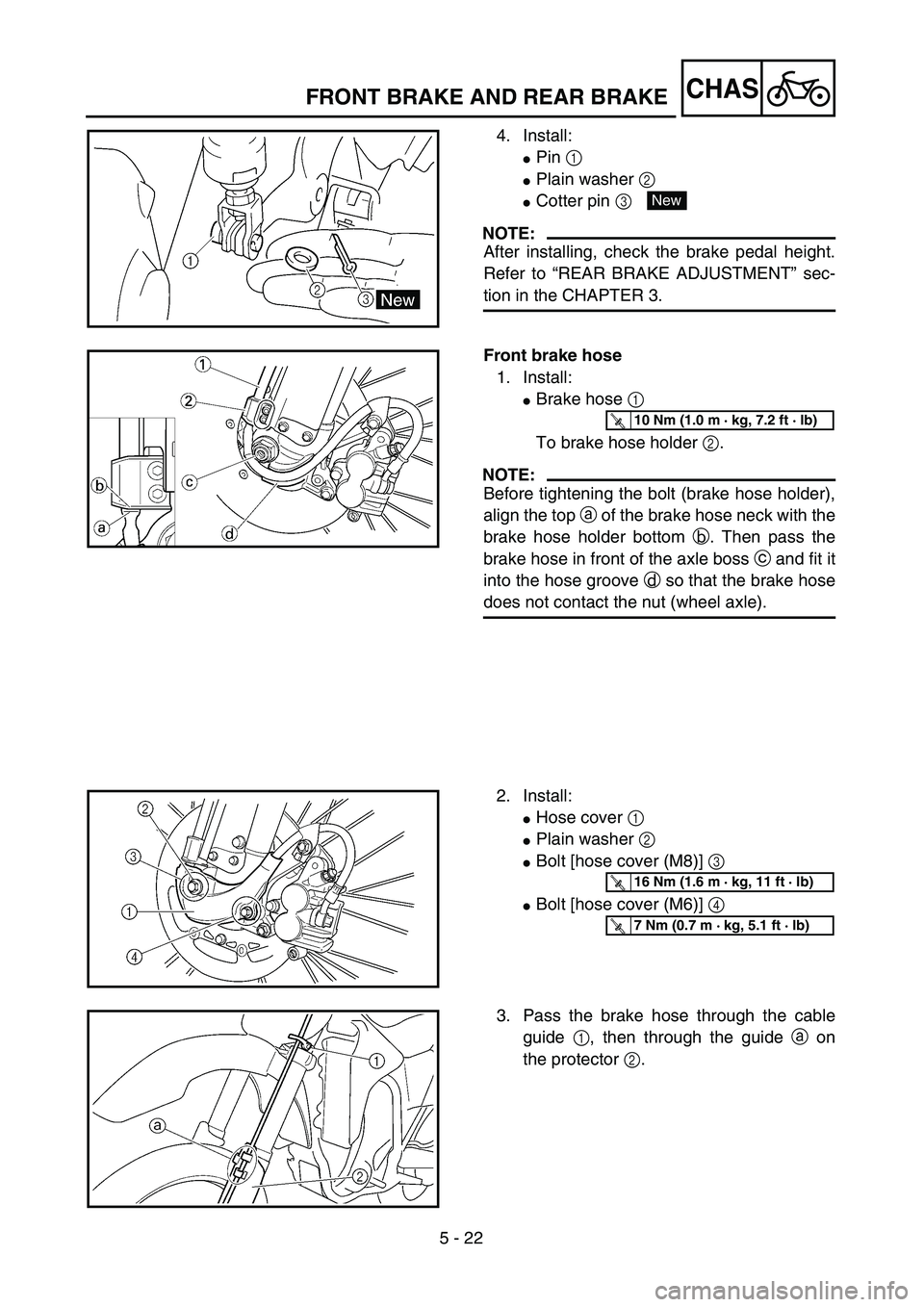

5 - 22
CHASFRONT BRAKE AND REAR BRAKE
4. Install:
Pin 1
Plain washer 2
Cotter pin 3
NOTE:
After installing, check the brake pedal height.
Refer to “REAR BRAKE ADJUSTMENT” sec-
tion in the CHAPTER 3.
New
Front brake hose
1. Install:
Brake hose 1
To brake hose holder 2.
NOTE:
Before tightening the bolt (brake hose holder),
align the top a of the brake hose neck with the
brake hose holder bottom b. Then pass the
brake hose in front of the axle boss c and fit it
into the hose groove d so that the brake hose
does not contact the nut (wheel axle).
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
2. Install:
Hose cover 1
Plain washer 2
Bolt [hose cover (M8)] 3
Bolt [hose cover (M6)] 4
T R..16 Nm (1.6 m · kg, 11 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
3. Pass the brake hose through the cable
guide 1, then through the guide a on
the protector 2.

5 - 22
CHAS

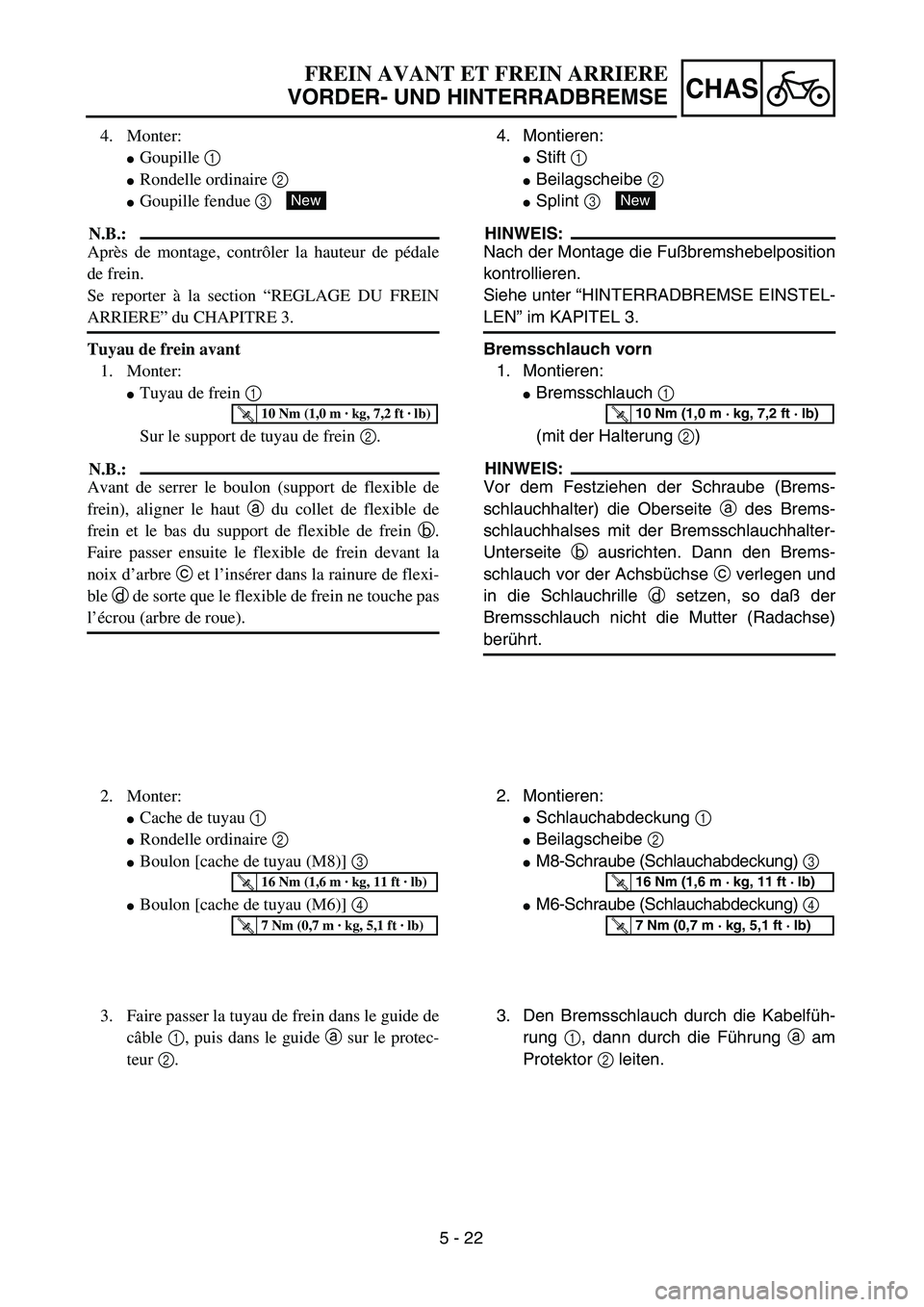

FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
4. Montieren:
Stift 1
Beilagscheibe 2
Splint 3
HINWEIS:
Nach der Montage die Fußbremshebelposition
kontrollieren.
Siehe unter “HINTERRADBREMSE EINSTEL-
LEN” im KAPITEL 3.
Bremsschlauch vorn
1. Montieren:
Bremsschlauch 1
(mit der Halterung 2)
HINWEIS:
Vor dem Festziehen der Schraube (Brems-
schlauchhalter) die Oberseite a des Brems-
schlauchhalses mit der Bremsschlauchhalter-
Unterseite b ausrichten. Dann den Brems-
schlauch vor der Achsbüchse c verlegen und
in die Schlauchrille d setzen, so daß der
Bremsschlauch nicht die Mutter (Radachse)
berührt.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Montieren:
Schlauchabdeckung 1
Beilagscheibe 2
M8-Schraube (Schlauchabdeckung) 3
M6-Schraube (Schlauchabdeckung) 4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Den Bremsschlauch durch die Kabelfüh-
rung 1, dann durch die Führung a am
Protektor 2 leiten. 4. Monter:
Goupille 1
Rondelle ordinaire 2
Goupille fendue 3
N.B.:
Après de montage, contrôler la hauteur de pédale
de frein.
Se reporter à la section “REGLAGE DU FREIN
ARRIERE” du CHAPITRE 3.
Tuyau de frein avant
1. Monter:
Tuyau de frein 1
Sur le support de tuyau de frein 2.
N.B.:
Avant de serrer le boulon (support de flexible de
frein), aligner le haut a du collet de flexible de
frein et le bas du support de flexible de frein b.
Faire passer ensuite le flexible de frein devant la
noix d’arbre c et l’insérer dans la rainure de flexi-
ble d de sorte que le flexible de frein ne touche pas
l’écrou (arbre de roue).
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
Cache de tuyau 1
Rondelle ordinaire 2
Boulon [cache de tuyau (M8)] 3
Boulon [cache de tuyau (M6)] 4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Faire passer la tuyau de frein dans le guide de
câble 1, puis dans le guide a sur le protec-
teur 2.

5 - 23

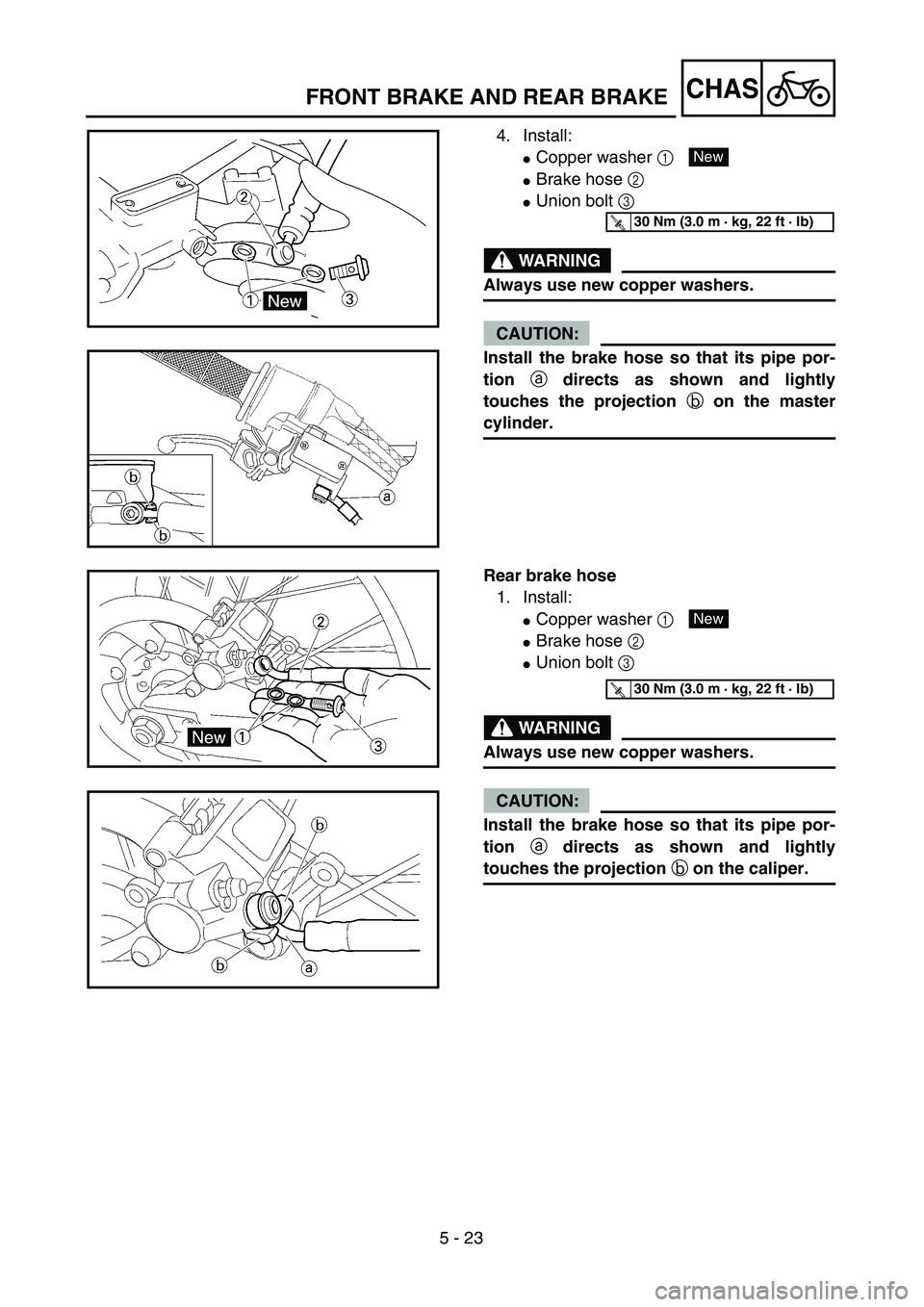

CHASFRONT BRAKE AND REAR BRAKE
4. Install:
Copper washer 1
Brake hose 2
Union bolt 3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its pipe por-
tion a directs as shown and lightly
touches the projection b on the master
cylinder.
New
T R..30 Nm (3.0 m · kg, 22 ft · lb)
Rear brake hose
1. Install:
Copper washer 1
Brake hose 2
Union bolt 3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its pipe por-
tion a directs as shown and lightly
touches the projection b on the caliper.
New
T R..30 Nm (3.0 m · kg, 22 ft · lb)
