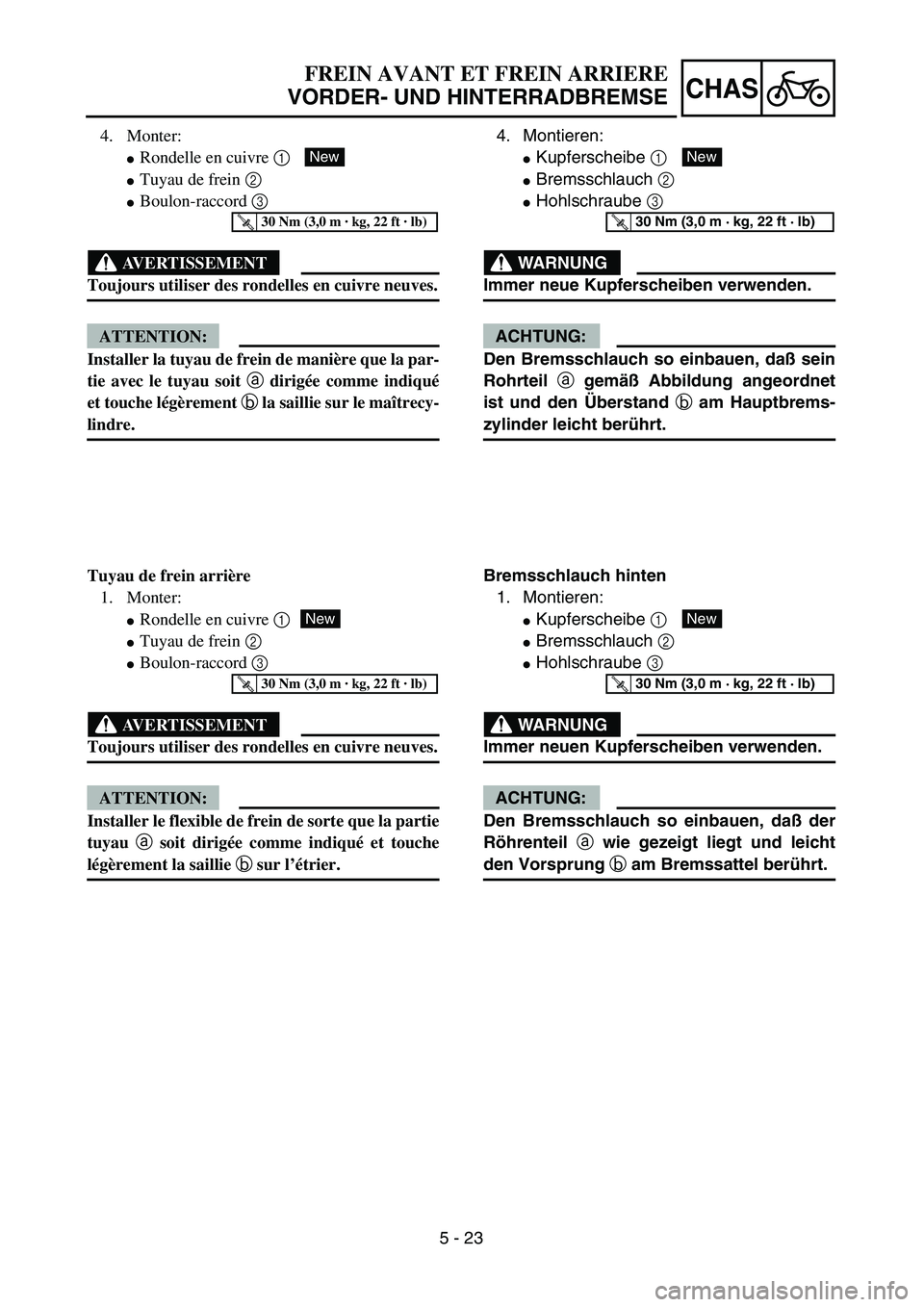

5 - 23
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
4. Montieren:
Kupferscheibe 1
Bremsschlauch 2
Hohlschraube 3
WARNUNG
Immer neue Kupferscheiben verwenden.
ACHTUNG:
Den Bremsschlauch so einbauen, daß sein
Rohrteil a gemäß Abbildung angeordnet
ist und den Überstand b am Hauptbrems-
zylinder leicht berührt.
New
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Bremsschlauch hinten
1. Montieren:
Kupferscheibe 1
Bremsschlauch 2
Hohlschraube 3
WARNUNG
Immer neuen Kupferscheiben verwenden.
ACHTUNG:
Den Bremsschlauch so einbauen, daß der
Röhrenteil a wie gezeigt liegt und leicht
den Vorsprung b am Bremssattel berührt.
New
T R..30 Nm (3,0 m · kg, 22 ft · lb)
4. Monter:
Rondelle en cuivre 1
Tuyau de frein 2
Boulon-raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cuivre neuves.
ATTENTION:
Installer la tuyau de frein de manière que la par-
tie avec le tuyau soit a dirigée comme indiqué
et touche légèrement b la saillie sur le maîtrecy-
lindre.
New
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Tuyau de frein arrière
1. Monter:
Rondelle en cuivre 1
Tuyau de frein 2
Boulon-raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cuivre neuves.
ATTENTION:
Installer le flexible de frein de sorte que la partie
tuyau a soit dirigée comme indiqué et touche
légèrement la saillie b sur l’étrier.
New
T R..30 Nm (3,0 m · kg, 22 ft · lb)

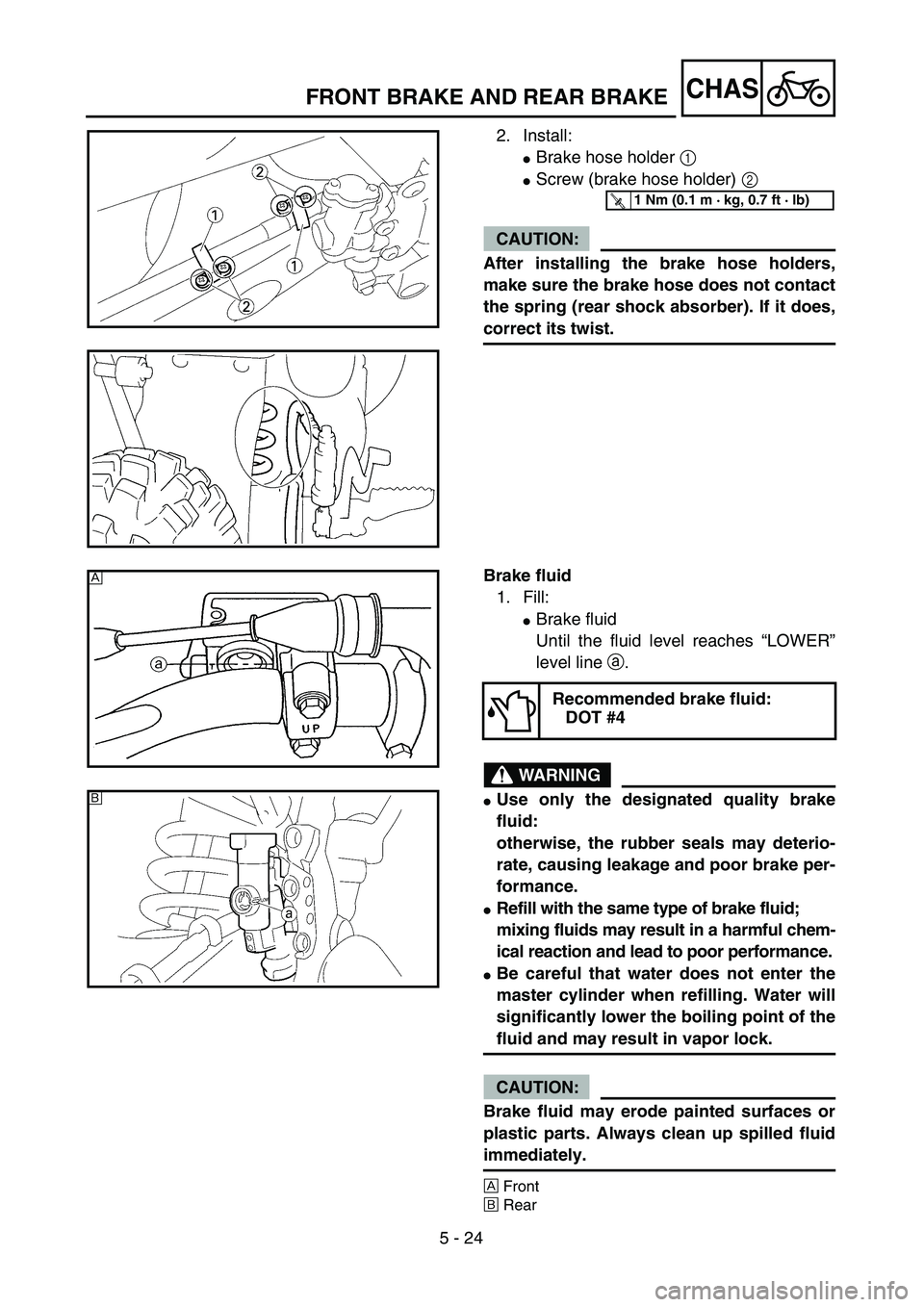

5 - 24
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Brake hose holder 1
Screw (brake hose holder) 2
CAUTION:
After installing the brake hose holders,
make sure the brake hose does not contact
the spring (rear shock absorber). If it does,
correct its twist.
T R..1 Nm (0.1 m · kg, 0.7 ft · lb)
Brake fluid
1. Fill:
Brake fluid
Until the fluid level reaches “LOWER”
level line a.
WARNING
Use only the designated quality brake
fluid:
otherwise, the rubber seals may deterio-
rate, causing leakage and poor brake per-
formance.
Refill with the same type of brake fluid;
mixing fluids may result in a harmful chem-
ical reaction and lead to poor performance.
Be careful that water does not enter the
master cylinder when refilling. Water will
significantly lower the boiling point of the
fluid and may result in vapor lock.
CAUTION:
Brake fluid may erode painted surfaces or
plastic parts. Always clean up spilled fluid
immediately.
ÅFront
ıRear
Recommended brake fluid:
DOT #4
Å
ı

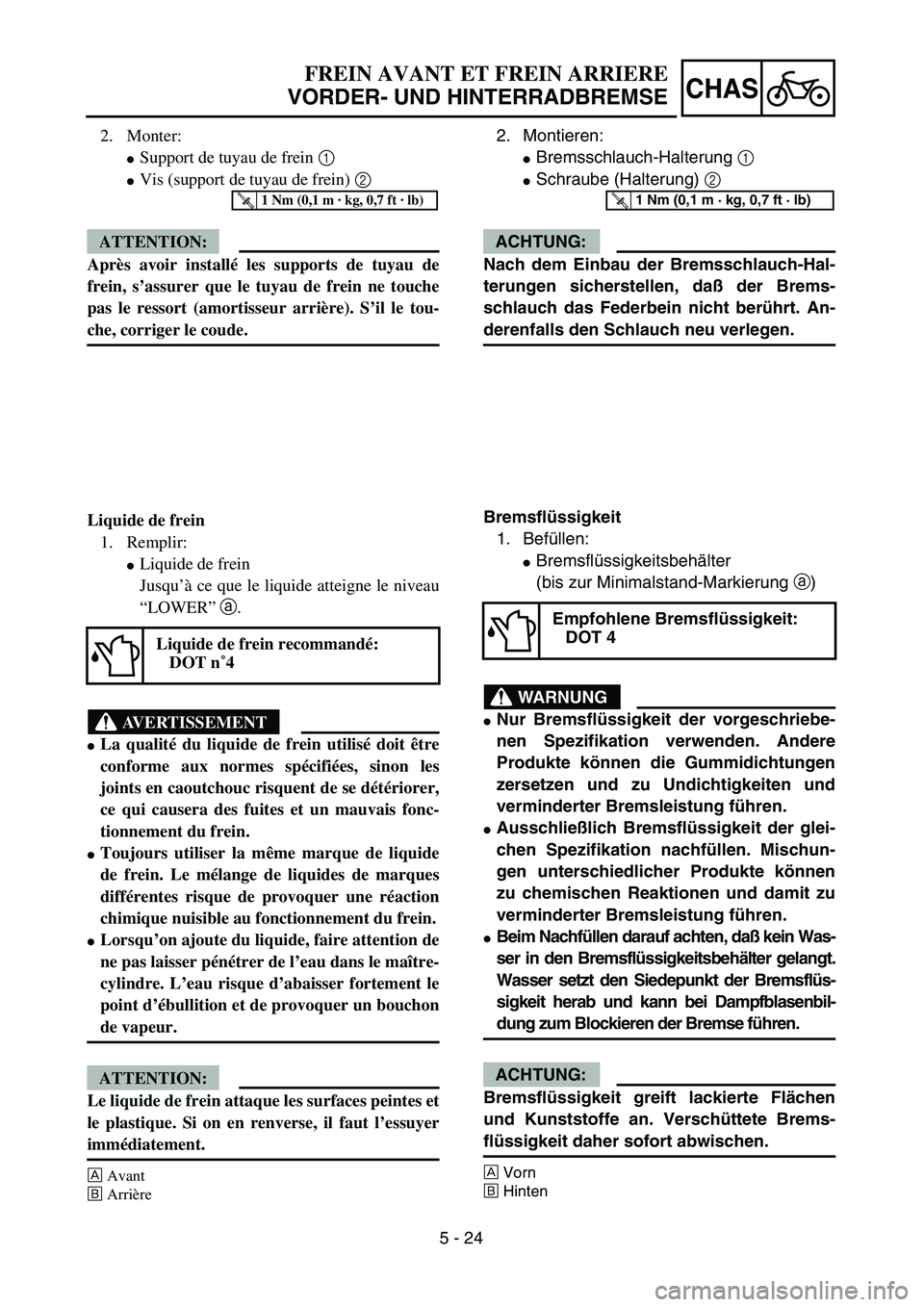

5 - 24
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
2. Montieren:
Bremsschlauch-Halterung 1
Schraube (Halterung) 2
ACHTUNG:
Nach dem Einbau der Bremsschlauch-Hal-
terungen sicherstellen, daß der Brems-
schlauch das Federbein nicht berührt. An-
derenfalls den Schlauch neu verlegen.
Bremsflüssigkeit
1. Befüllen:
Bremsflüssigkeitsbehälter
(bis zur Minimalstand-Markierung a)
WARNUNG
Nur Bremsflüssigkeit der vorgeschriebe-
nen Spezifikation verwenden. Andere
Produkte können die Gummidichtungen
zersetzen und zu Undichtigkeiten und
verminderter Bremsleistung führen.
Ausschließlich Bremsflüssigkeit der glei-
chen Spezifikation nachfüllen. Mischun-
gen unterschiedlicher Produkte können
zu chemischen Reaktionen und damit zu
verminderter Bremsleistung führen.
Beim Nachfüllen darauf achten, daß kein Was-
ser in den Bremsflüssigkeitsbehälter gelangt.
Wasser setzt den Siedepunkt der Bremsflüs-
sigkeit herab und kann bei Dampfblasenbil-
dung zum Blockieren der Bremse führen.
ACHTUNG:
Bremsflüssigkeit greift lackierte Flächen
und Kunststoffe an. Verschüttete Brems-
flüssigkeit daher sofort abwischen.
ÅVorn
ıHinten
Empfohlene Bremsflüssigkeit:
DOT 4
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
2. Monter:
Support de tuyau de frein 1
Vis (support de tuyau de frein) 2
ATTENTION:
Après avoir installé les supports de tuyau de
frein, s’assurer que le tuyau de frein ne touche
pas le ressort (amortisseur arrière). S’il le tou-
che, corriger le coude.
Liquide de frein
1. Remplir:
Liquide de frein
Jusqu’à ce que le liquide atteigne le niveau
“LOWER” a.
AVERTISSEMENT
La qualité du liquide de frein utilisé doit être
conforme aux normes spécifiées, sinon les
joints en caoutchouc risquent de se détériorer,
ce qui causera des fuites et un mauvais fonc-
tionnement du frein.
Toujours utiliser la même marque de liquide
de frein. Le mélange de liquides de marques
différentes risque de provoquer une réaction
chimique nuisible au fonctionnement du frein.
Lorsqu’on ajoute du liquide, faire attention de
ne pas laisser pénétrer de l’eau dans le maître-
cylindre. L’eau risque d’abaisser fortement le
point d’ébullition et de provoquer un bouchon
de vapeur.
ATTENTION:
Le liquide de frein attaque les surfaces peintes et
le plastique. Si on en renverse, il faut l’essuyer
immédiatement.
ÅAvant
ıArrière
Liquide de frein recommandé:
DOT n˚4
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)

5 - 25
CHASFRONT BRAKE AND REAR BRAKE
2. Air bleed:
Brake system
Refer to “BRAKE SYSTEM AIR
BLEEDING” section in the CHAPTER
3.
3. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
Refer to “BRAKE FLUID LEVEL
INSPECTION” section in the CHAP-
TER 3.
4. Install:
[Front]
Reservoir float
Diaphragm
Master cylinder cap 1
Screw (master cylinder cap) 2
[Rear]
Diaphragm
Master cylinder cap 1
Bolt (master cylinder cap) 2
CAUTION:
After installation, while pulling the lever in
or pushing down on the pedal, check
whether there is any brake fluid leaking
where the union bolts are installed respec-
tively at the master cylinder and caliper.
ÅFront
ıRear
5. Install: (rear brake only)
Protector 1
Bolt (protector) 2
Å
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)ı
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

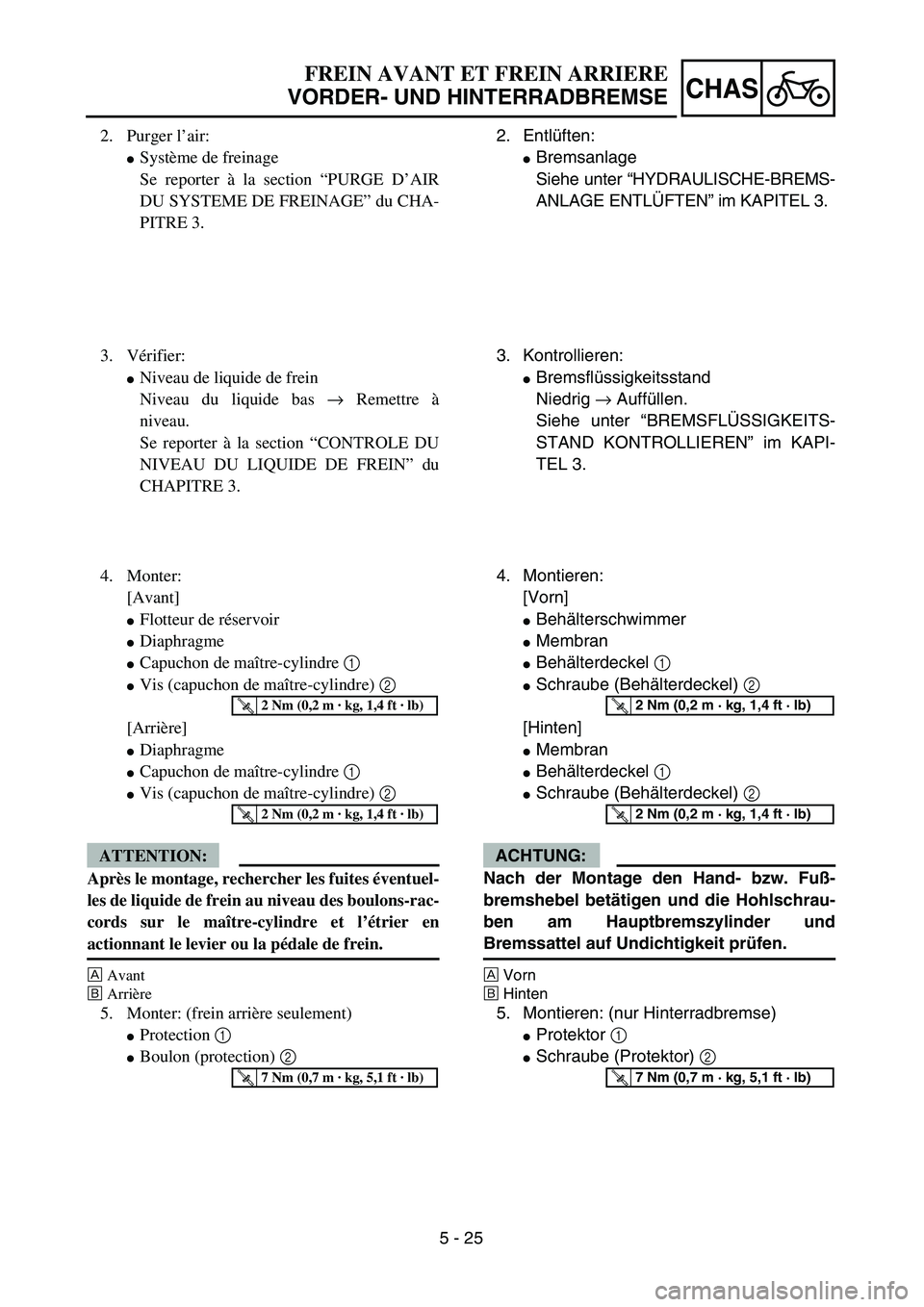

5 - 25
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
2. Entlüften:
Bremsanlage
Siehe unter “HYDRAULISCHE-BREMS-
ANLAGE ENTLÜFTEN” im KAPITEL 3.
3. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig → Auffüllen.
Siehe unter “BREMSFLÜSSIGKEITS-
STAND KONTROLLIEREN” im KAPI-
TEL 3.
4. Montieren:
[Vorn]
Behälterschwimmer
Membran
Behälterdeckel 1
Schraube (Behälterdeckel) 2
[Hinten]
Membran
Behälterdeckel 1
Schraube (Behälterdeckel) 2
ACHTUNG:
Nach der Montage den Hand- bzw. Fuß-
bremshebel betätigen und die Hohlschrau-
ben am Hauptbremszylinder und
Bremssattel auf Undichtigkeit prüfen.
ÅVorn
ıHinten
5. Montieren: (nur Hinterradbremse)
Protektor 1
Schraube (Protektor) 2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
2. Purger l’air:
Système de freinage
Se reporter à la section “PURGE D’AIR
DU SYSTEME DE FREINAGE” du CHA-
PITRE 3.
3. Vérifier:
Niveau de liquide de frein
Niveau du liquide bas → Remettre à
niveau.
Se reporter à la section “CONTROLE DU
NIVEAU DU LIQUIDE DE FREIN” du
CHAPITRE 3.
4. Monter:
[Avant]
Flotteur de réservoir
Diaphragme
Capuchon de maître-cylindre 1
Vis (capuchon de maître-cylindre) 2
[Arrière]
Diaphragme
Capuchon de maître-cylindre 1
Vis (capuchon de maître-cylindre) 2
ATTENTION:
Après le montage, rechercher les fuites éventuel-
les de liquide de frein au niveau des boulons-rac-
cords sur le maître-cylindre et l’étrier en
actionnant le levier ou la pédale de frein.
ÅAvant
ıArrière
5. Monter: (frein arrière seulement)
Protection 1
Boulon (protection) 2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

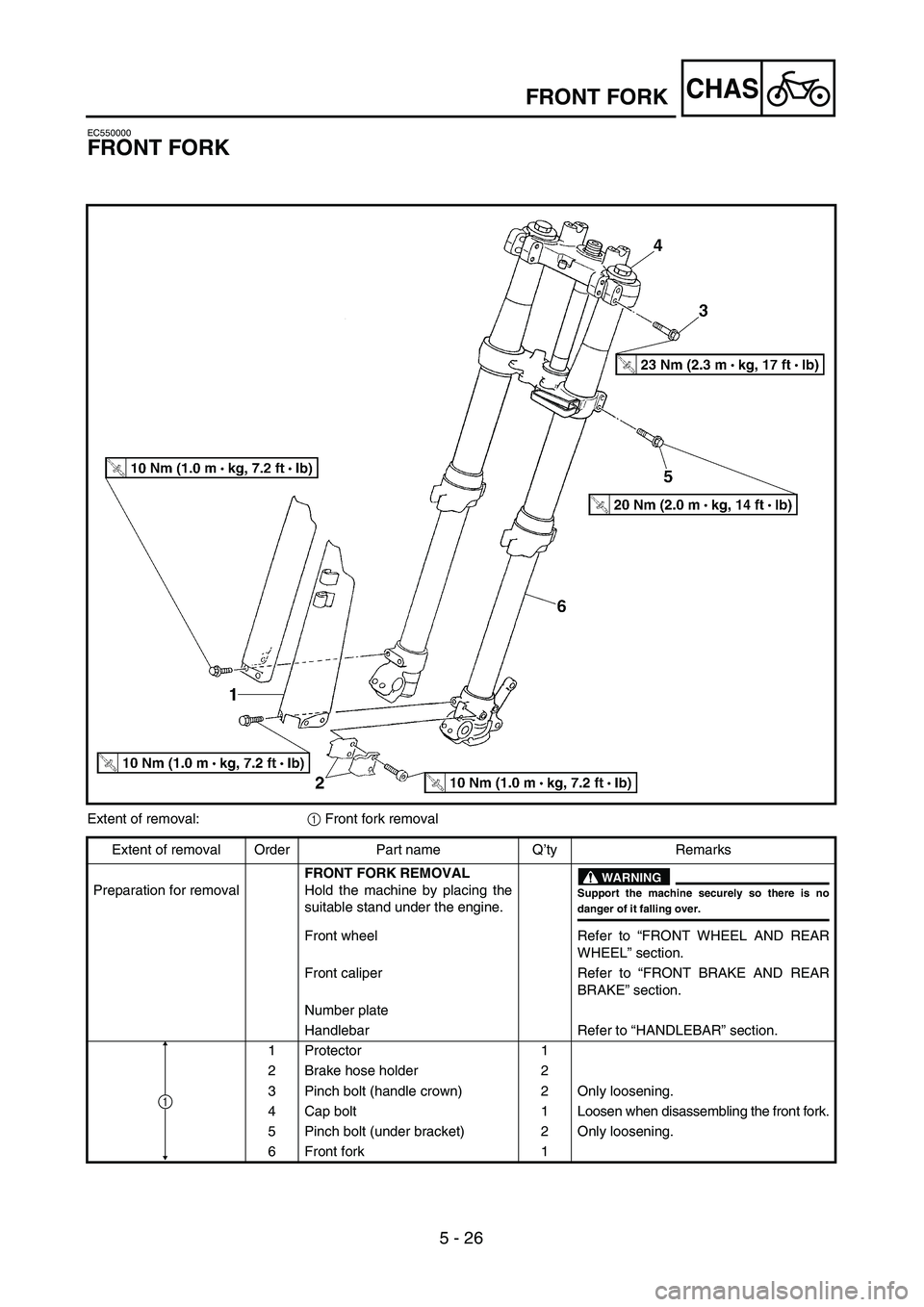

5 - 26
CHASFRONT FORK
EC550000
FRONT FORK
Extent of removal:1 Front fork removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalFRONT FORK REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNINGSupport the machine securely so there is nodanger of it falling over.
Front wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Front caliper Refer to “FRONT BRAKE AND REAR
BRAKE” section.
Number plate
Handlebar Refer to “HANDLEBAR” section.
1 Protector 1
2 Brake hose holder 2
3 Pinch bolt (handle crown) 2 Only loosening.
4 Cap bolt 1Loosen when disassembling the front fork.
5 Pinch bolt (under bracket) 2 Only loosening.
6 Front fork 1
1

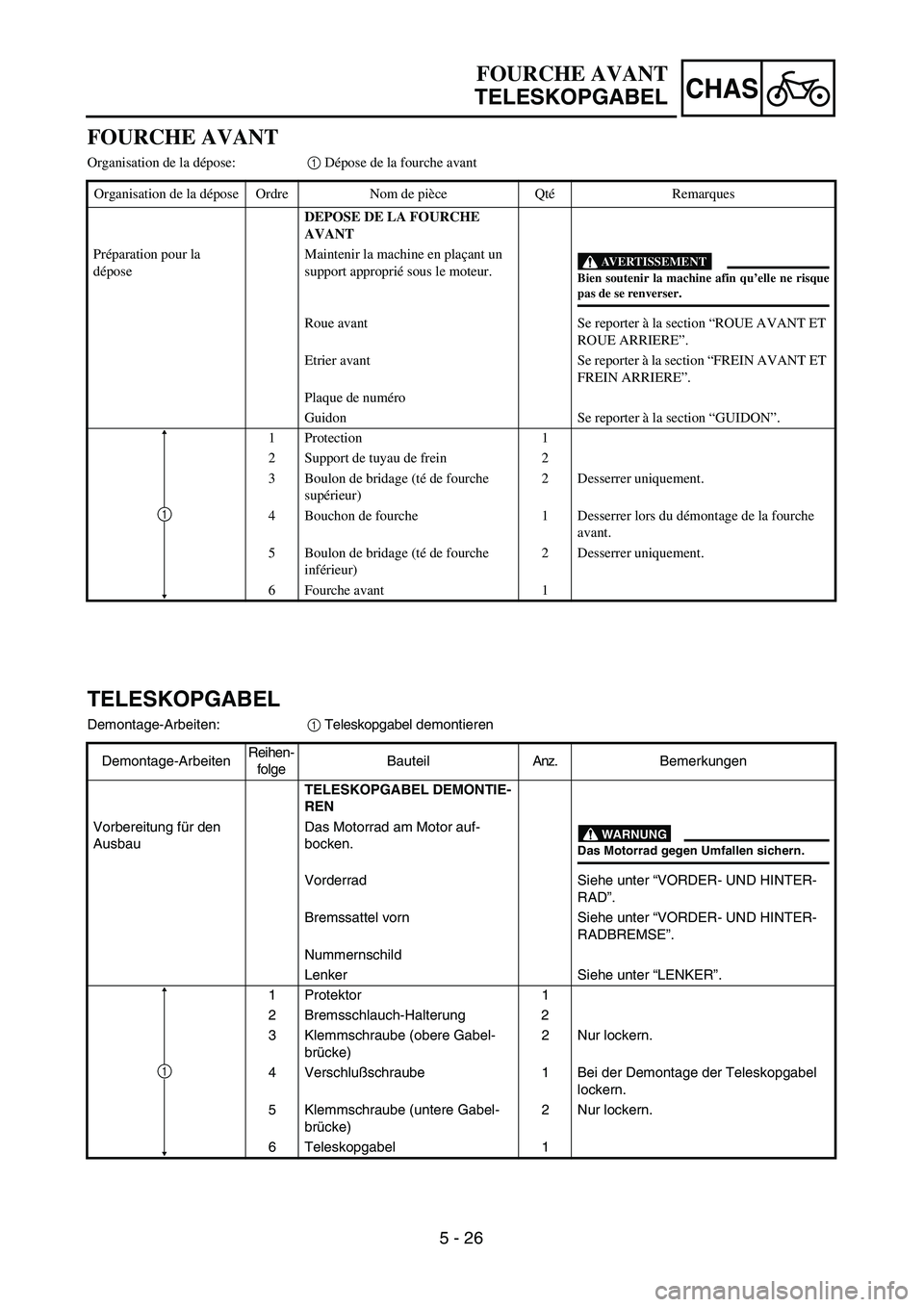

5 - 26
CHAS
FOURCHE AVANT
Organisation de la dépose:1 Dépose de la fourche avant
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA FOURCHE
AVANT
Préparation pour la
déposeMaintenir la machine en plaçant un
support approprié sous le moteur.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risquepas de se renverser.
Roue avant Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE”.
Etrier avant Se reporter à la section “FREIN AVANT ET
FREIN ARRIERE”.
Plaque de numéro
Guidon Se reporter à la section “GUIDON”.
1 Protection 1
2 Support de tuyau de frein 2
3 Boulon de bridage (té de fourche
supérieur)2 Desserrer uniquement.
4 Bouchon de fourche 1 Desserrer lors du démontage de la fourche
avant.
5 Boulon de bridage (té de fourche
inférieur)2 Desserrer uniquement.
6 Fourche avant 1
1
FOURCHE AVANT
TELESKOPGABEL
TELESKOPGABEL
Demontage-Arbeiten:1 Teleskopgabel demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
TELESKOPGABEL DEMONTIE-
REN
Vorbereitung für den
AusbauDas Motorrad am Motor auf-
bocken.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Vorderrad Siehe unter “VORDER- UND HINTER-
RAD”.
Bremssattel vorn Siehe unter “VORDER- UND HINTER-
RADBREMSE”.
Nummernschild
Lenker Siehe unter “LENKER”.
1 Protektor 1
2 Bremsschlauch-Halterung 2
3 Klemmschraube (obere Gabel-
brücke)2 Nur lockern.
4 Verschlußschraube 1 Bei der Demontage der Teleskopgabel
lockern.
5 Klemmschraube (untere Gabel-
brücke)2 Nur lockern.
6 Teleskopgabel 1
1

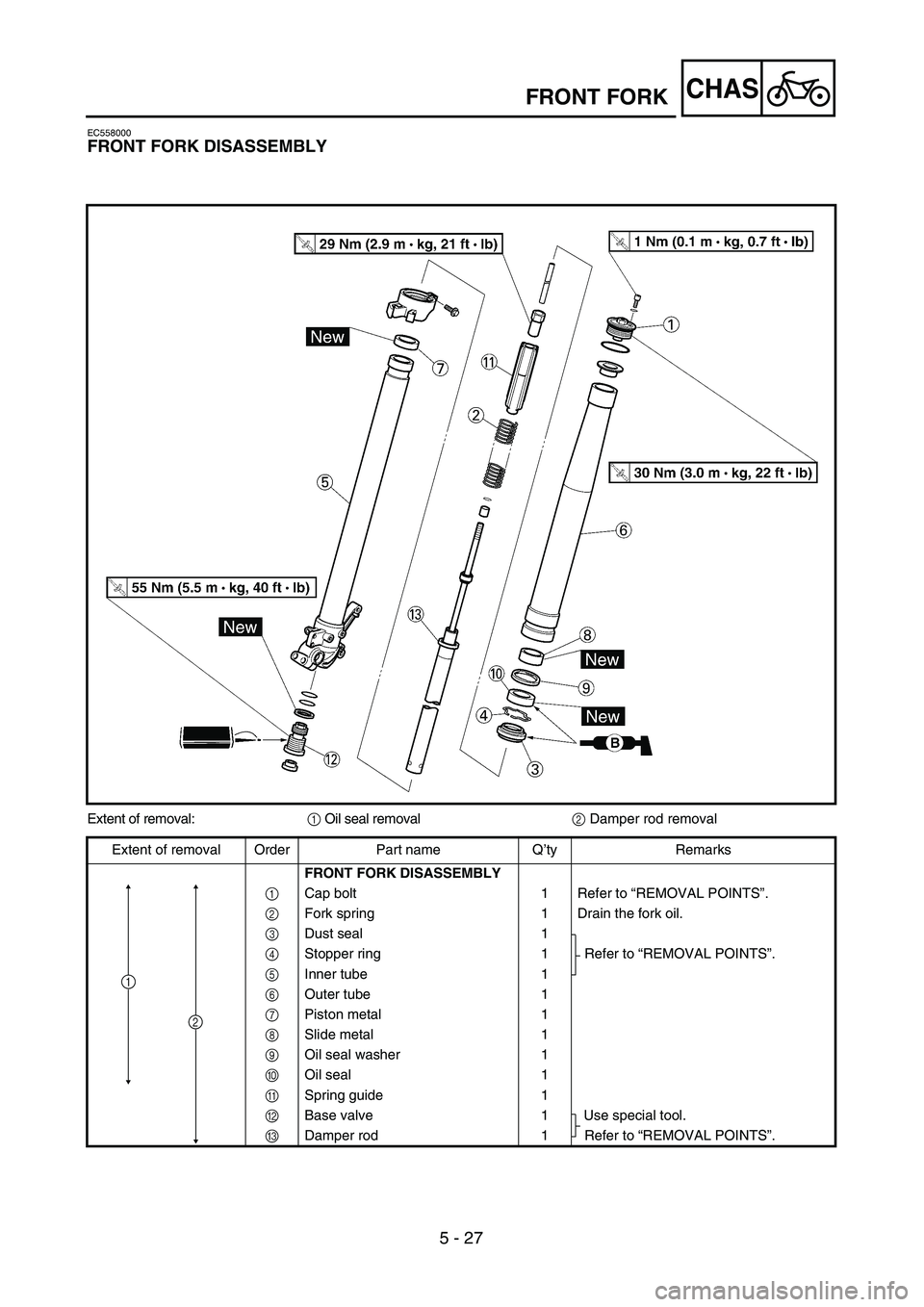

5 - 27
CHASFRONT FORK
EC558000
FRONT FORK DISASSEMBLY
Extent of removal:1 Oil seal removal2 Damper rod removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1 Cap bolt 1 Refer to “REMOVAL POINTS”.
2 Fork spring 1 Drain the fork oil.
3 Dust seal 1
Refer to “REMOVAL POINTS”. 4 Stopper ring 1
5 Inner tube 1
6 Outer tube 1
7 Piston metal 1
8 Slide metal 1
9 Oil seal washer 1
0 Oil seal 1
A Spring guide 1
B Base valve 1 Use special tool.
C Damper rod 1 Refer to “REMOVAL POINTS”.
1
2

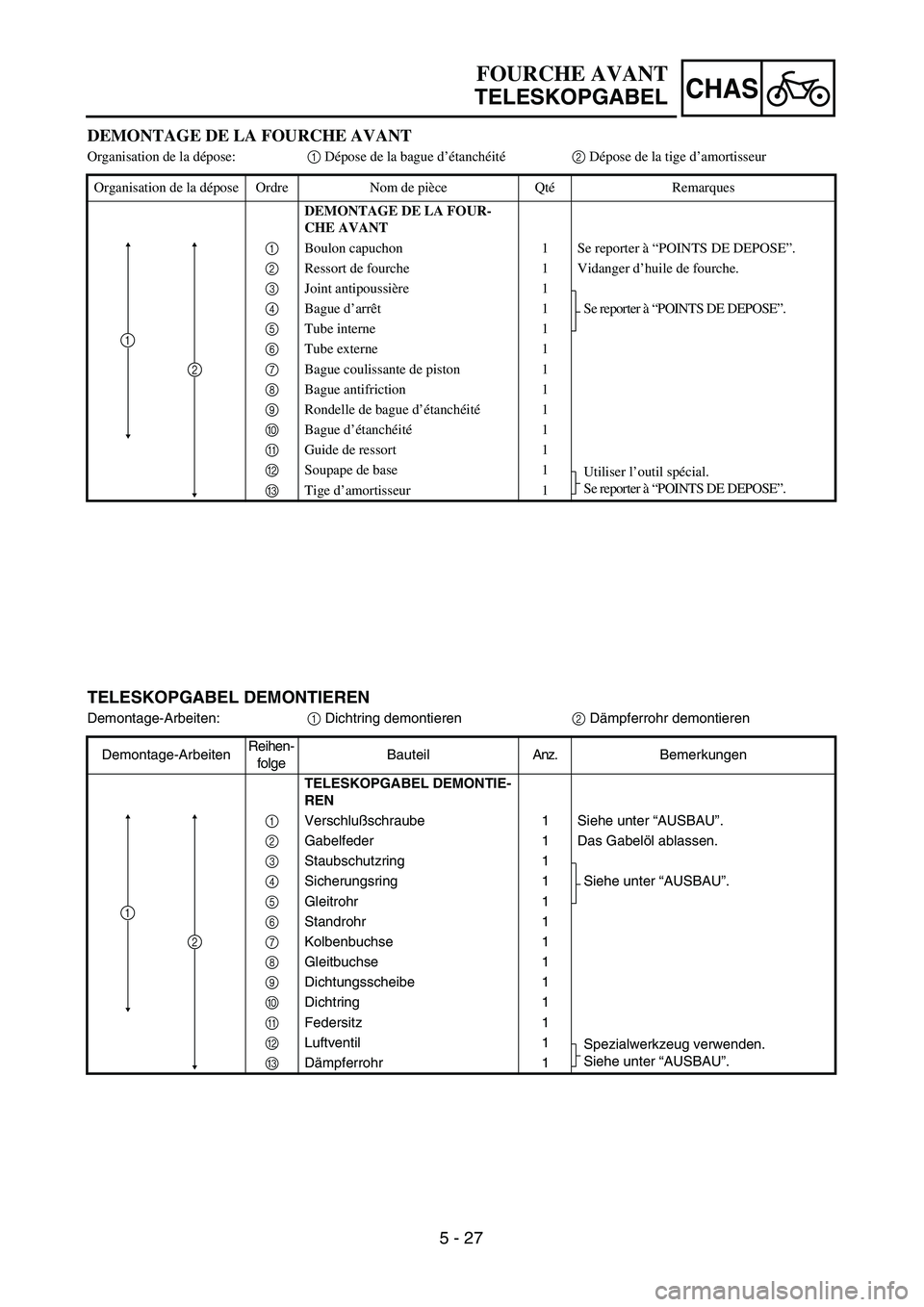

5 - 27
CHAS
FOURCHE AVANT
TELESKOPGABEL
TELESKOPGABEL DEMONTIEREN
Demontage-Arbeiten:1 Dichtring demontieren2 Dämpferrohr demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
TELESKOPGABEL DEMONTIE-
REN
1 Verschlußschraube 1 Siehe unter “AUSBAU”.
2 Gabelfeder 1 Das Gabelöl ablassen.
3 Staubschutzring 1
Siehe unter “AUSBAU”. 4 Sicherungsring 1
5 Gleitrohr 1
6 Standrohr 1
7 Kolbenbuchse 1
8 Gleitbuchse 1
9 Dichtungsscheibe 1
0 Dichtring 1
A Federsitz 1
B Luftventil 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
C Dämpferrohr 1
1
2
DEMONTAGE DE LA FOURCHE AVANT
Organisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortisseur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DE LA FOUR-
CHE AVANT
1 Boulon capuchon 1 Se reporter à “POINTS DE DEPOSE”.
2 Ressort de fourche 1 Vidanger d’huile de fourche.
3 Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4 Bague d’arrêt1
5 Tube interne 1
6 Tube externe 1
7 Bague coulissante de piston 1
8 Bague antifriction 1
9 Rondelle de bague d’étanchéité1
0 Bague d’étanchéité1
A Guide de ressort 1
B Soupape de base 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
C Tige d’amortisseur 1
1
2

5 - 28

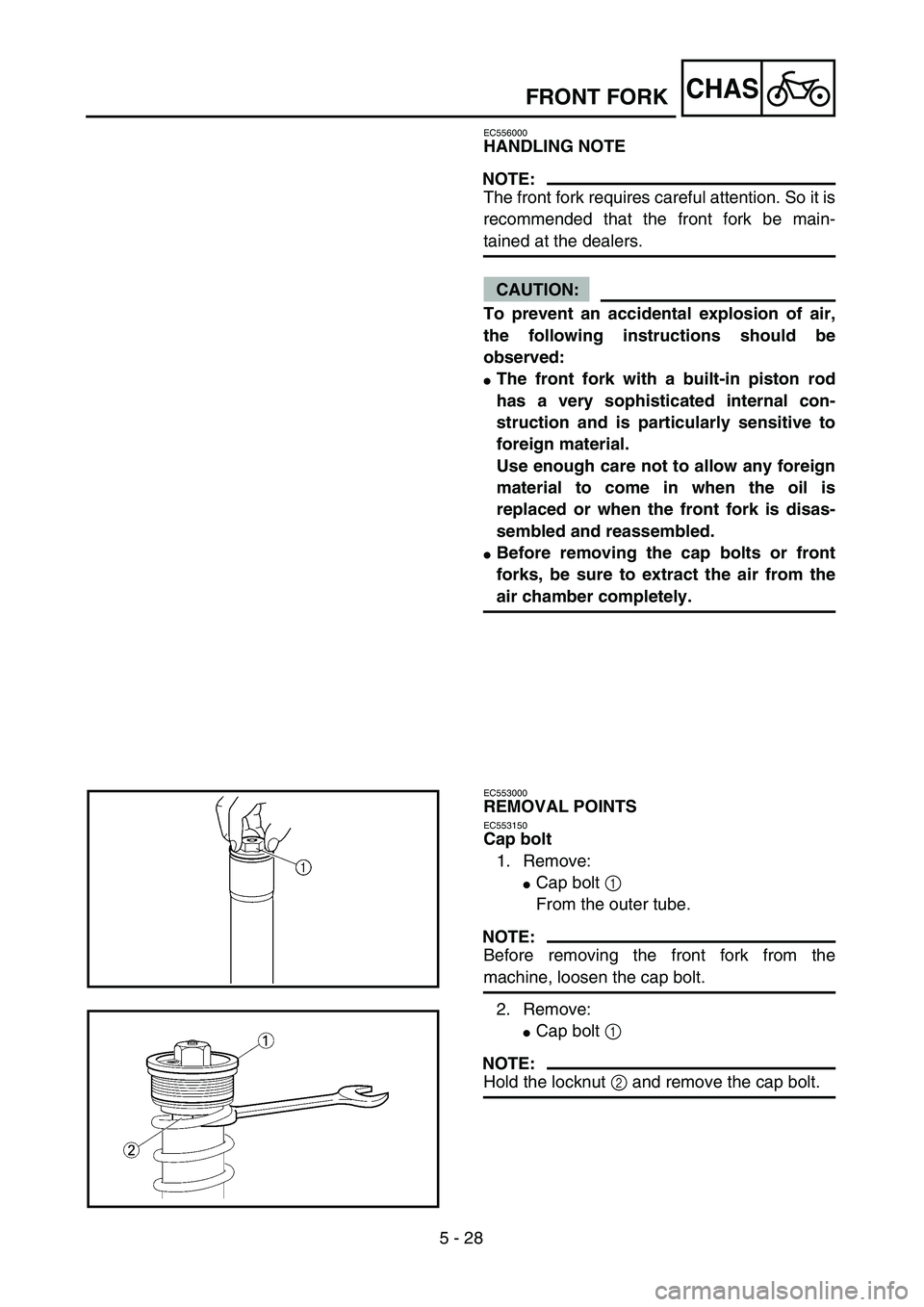

CHASFRONT FORK
EC556000
HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be main-
tained at the dealers.
CAUTION:
To prevent an accidental explosion of air,
the following instructions should be
observed:
The front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is
replaced or when the front fork is disas-
sembled and reassembled.
Before removing the cap bolts or front
forks, be sure to extract the air from the
air chamber completely.
EC553000
REMOVAL POINTS
EC553150
Cap bolt
1. Remove:
Cap bolt 1
From the outer tube.
NOTE:
Before removing the front fork from the
machine, loosen the cap bolt.
2. Remove:
Cap bolt 1
NOTE:
Hold the locknut 2 and remove the cap bolt.
