YAMAHA YZ450F 2004 Owners Manual

SPEC
2 - 26

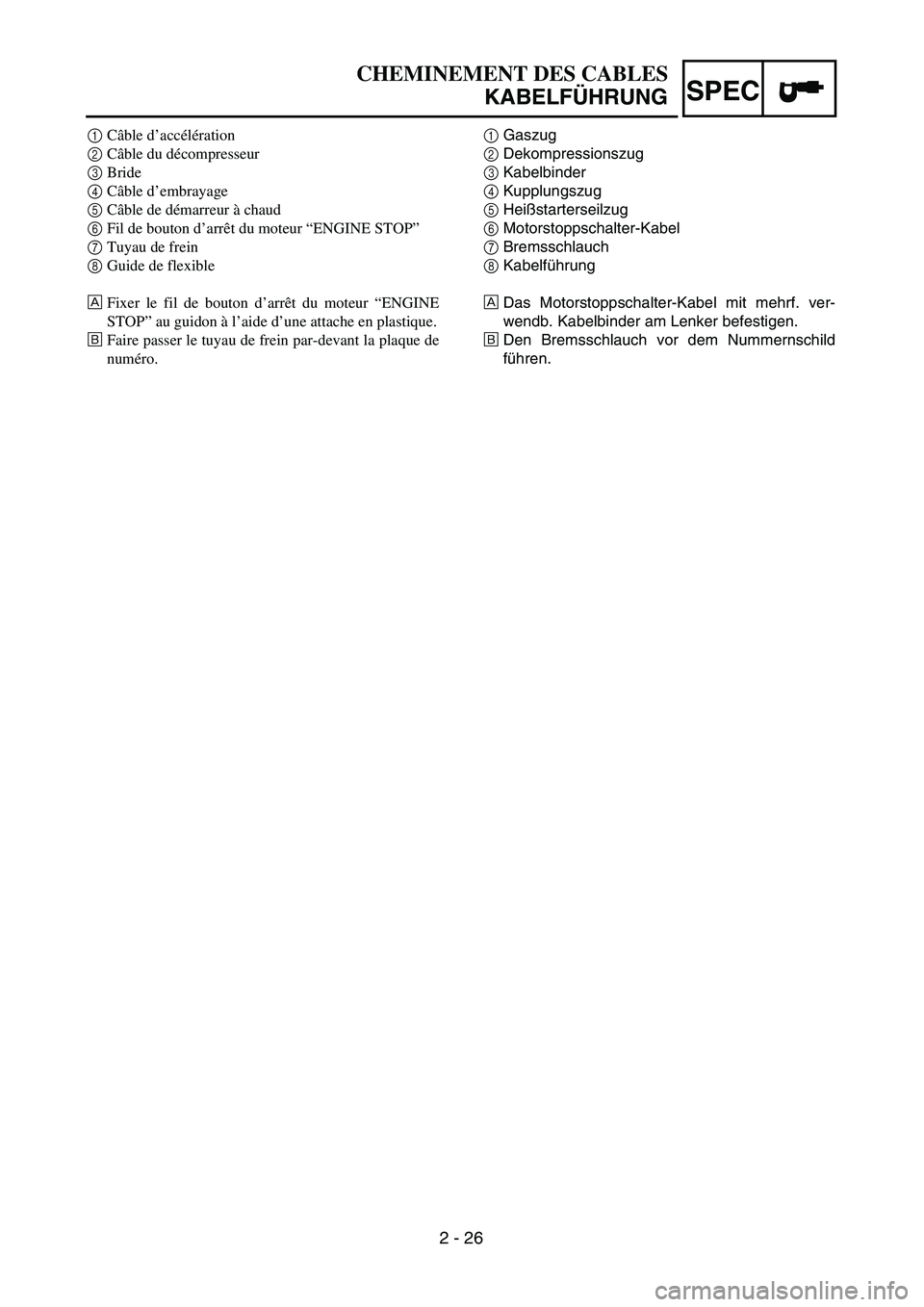

CHEMINEMENT DES CABLES
KABELFÜHRUNG
1Gaszug
2Dekompressionszug
3Kabelbinder
4Kupplungszug
5Heißstarterseilzug
6Motorstoppschalter-Kabel
7Bremsschlauch
8Kabelführung
ÅDas Motorstoppschalter-Kabel mit mehrf. ver-
wendb. Kabelbinder am Lenker befestigen.
ıDen Bremsschlauch vor dem Nummernschild
führen. 1Câble d’accélération
2Câble du décompresseur
3Bride
4Câble d’embrayage
5Câble de démarreur à chaud
6Fil de bouton d’arrêt du moteur “ENGINE STOP”
7Tuyau de frein
8Guide de flexible
ÅFixer le fil de bouton d’arrêt du moteur “ENGINE
STOP” au guidon à l’aide d’une attache en plastique.
ıFaire passer le tuyau de frein par-devant la plaque de
numéro.

3 - 1
INSP
ADJ
MAINTENANCE INTERVALS
EC300000
REGULAR INSPECTION AND ADJUSTMENTS
MAINTENANCE INTERVALS
The following schedule is intended as a general guide to maintenance and lubrication. Bear in mind
that such factors as weather, terrain, geographical location, and individual usage will alter the
required maintenance and lubrication intervals. If you are a doubt as to what intervals to follow in
maintaining and lubricating your machine, consult your Yamaha dealer.
ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks
ENGINE OIL
Replace
● ●
VALVES
Check the valve clearances
Inspect
Replace
● ●
●
● The engine must be cold.
Check the valve seats
and valve stems for wear.
VALVE SPRINGS
Inspect
Replace
●
● Check the free length and
the tilt.
VALVE LIFTERS
Inspect
Replace
●
● Check for scratches and
wear.
CAMSHAFTS
Inspect
Replace
●
● Inspect the camshaft sur-
face.
Inspect the decompres-
sion system
CAMSHAFT SPROCKETS
Inspect
Replace
●
● Check for wear on the
teeth and for damage.
PISTON
Inspect
Clean
Replace
● ●
●
● Inspect crack
Inspect carbon deposits
and eliminate them.
PISTON RING
Inspect
Replace
●
● ● Check ring end gap
PISTON PIN
Inspect
Replace
●
●
CYLINDER HEAD
Inspect and clean
● Inspect carbon deposits
and eliminate them.
Change gasket
CYLINDER
Inspect and clean
Replace
●
● Inspect score marks
Inspect wear
CLUTCH
Inspect and adjust
Replace
● ●
● Inspect housing, friction
plate, clutch plate and
spring
TRANSMISSION
Inspect
Replace bearing
●
●

3 - 2
INSP
ADJ
MAINTENANCE INTERVALS
SHIFT FORK, SHIFT CAM, GUIDE BAR
Inspect
● Inspect wear
ROTOR NUT
Retighten
● ●
MUFFLER
Inspect and retighten
Clean
Replace
● ●
●
● * Whichever comes first
CRANK
Inspect and clean
● ●
CARBURETOR
Inspect, adjust and clean
● ●
SPARK PLUG
Inspect and clean
Replace
● ●
●
DRIVE CHAIN
Lubricate, slack, alignment
Replace
● ●
● Use chain lube
Chain slack: 40 ~ 50 mm
(1.6 ~ 2.0 in)
COOLING SYSTEM
Check coolant level and leakage
Check radiator cap operation
Replace coolant
Inspect hoses
● ●
●
●
● Every two years
OUTSIDE NUTS AND BOLTS
Retighten
● ● Refer to “STARTING
AND BREAK-IN” section
in the CHAPTER 1.
AIR FILTER
Clean and lubricate
Replace
● ●
● Use foam air-filter oil or
equivalent oil
OIL FILTER
Replace
● ●
OIL STRAINER (frame)
Clean
●
FRAME
Clean and inspect
● ●
FUEL TANK, COCK
Clean and inspect
● ●
BRAKES
Adjust lever position and pedal height
Lubricate pivot point
Check brake disc surface
Check fluid level and leakage
Retighten brake disc bolts, caliper
bolts, master cylinder bolts and union
bolts
Replace pads
Replace brake fluid
●
●
●
●
●
●
●
●
●
●
●
● Every one year
FRONT FORKS
Inspect and adjust
Replace oil
Replace oil seal
●
●
●
●
● Suspension oil “01” ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks


3

3 - 3
INSP
ADJ
MAINTENANCE INTERVALS
FRONT FORK OIL SEAL AND DUST
SEAL
Clean and lube
● ● Lithium base grease
REAR SHOCK ABSORBER
Inspect and adjust
Lube
Retighten
●
●
●
●
●
(After
rain ride)
● Molybdenum disulfide
grease
CHAIN GUARD AND ROLLERS
Inspect
● ●
SWINGARM
Inspect, lube and retighten
● ● Molybdenum disulfide
grease
RELAY ARM, CONNECTING ROD
Inspect, lube and retighten
● ● Molybdenum disulfide
grease
STEERING HEAD
Inspect free play and retighten
Clean and lube
Replace bearing
● ●
●
● Lithium base grease
TIRE, WHEELS
Inspect air pressure, wheel run-out,
tire wear and spoke looseness
Retighten sprocket bolt
Inspect bearings
Replace bearings
Lubricate
●
●
●
●
●
●
●
Lithium base grease
THROTTLE, CONTROL CABLE
Check routing and connection
Lubricate
●
●
●
● Yamaha cable lube or
SAE 10W-30 motor oil
HOT STARTER, CLUTCH LEVER
Inspect free play
●
ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks

INSP
ADJ

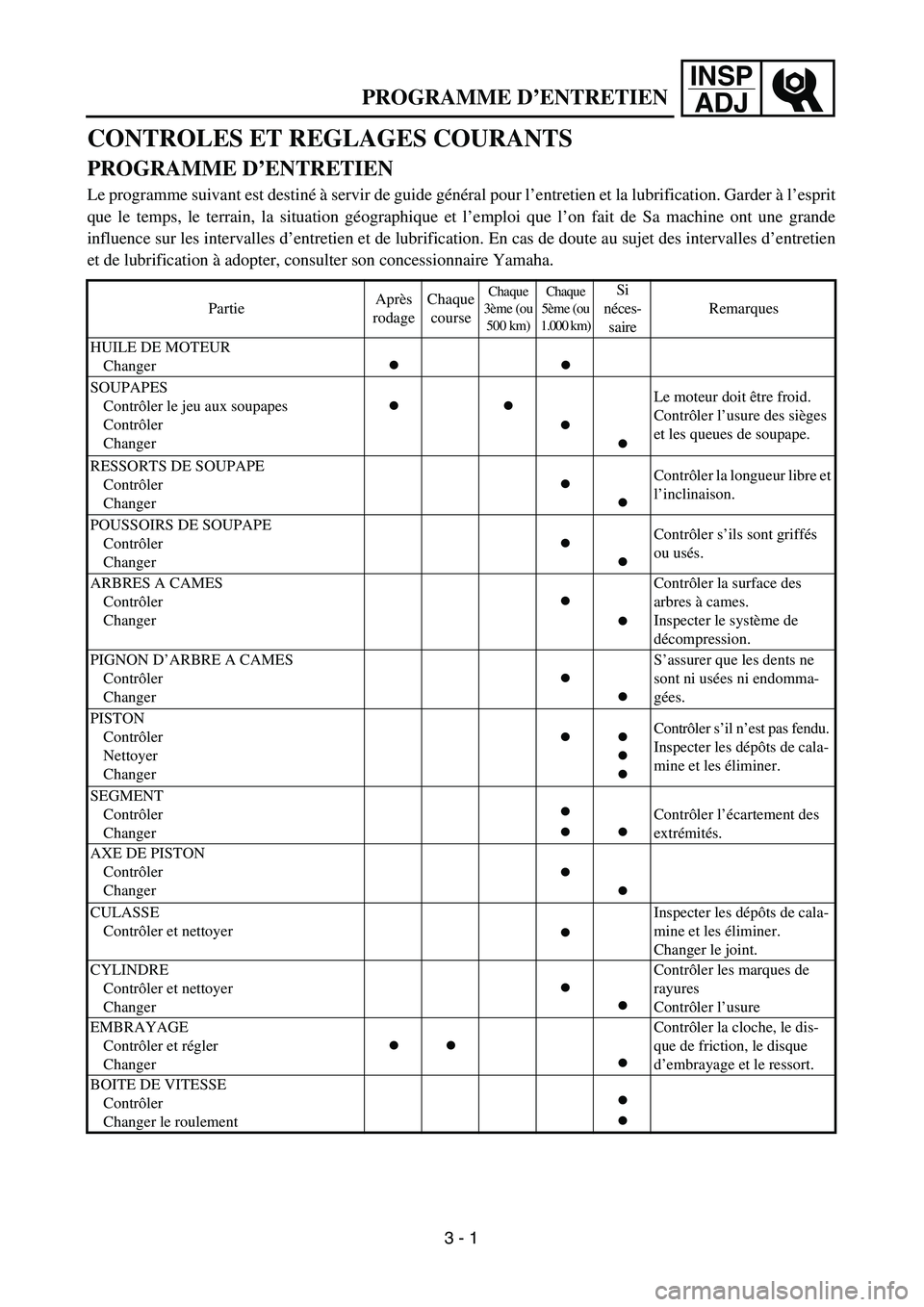

PROGRAMME D’ENTRETIEN
CONTROLES ET REGLAGES COURANTS
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et la lubrification. Garder à l’esprit
que le temps, le terrain, la situation géographique et l’emploi que l’on fait de Sa machine ont une grande
influence sur les intervalles d’entretien et de lubrification. En cas de doute au sujet des intervalles d’entretien
et de lubrification à adopter, consulter son concessionnaire Yamaha.
PartieAprès
rodageChaque
course
Chaque
3ème (ou
500 km)Chaque
5ème (ou
1.000 km)Si
néces-
saireRemarques
HUILE DE MOTEUR
Changer
●●
SOUPAPES
Contrôler le jeu aux soupapes
Contrôler
Changer
●●
●
●Le moteur doit être froid.
Contrôler l’usure des sièges
et les queues de soupape.
RESSORTS DE SOUPAPE
Contrôler
Changer
●
●Contrôler la longueur libre et
l’inclinaison.
POUSSOIRS DE SOUPAPE
Contrôler
Changer
●
●Contrôler s’ils sont griffés
ou usés.
ARBRES A CAMES
Contrôler
Changer
●
●
Contrôler la surface des
arbres à cames.
Inspecter le système de
décompression.
PIGNON D’ARBRE A CAMES
Contrôler
Changer
●
●
S’assurer que les dents ne
sont ni usées ni endomma-
gées.
PISTON
Contrôler
Nettoyer
Changer
●●
●
●Contrôler s’il n’est pas fendu.
Inspecter les dépôts de cala-
mine et les éliminer.
SEGMENT
Contrôler
Changer
●
●●Contrôler l’écartement des
extrémités.
AXE DE PISTON
Contrôler
Changer
●
●
CULASSE
Contrôler et nettoyer
●
Inspecter les dépôts de cala-
mine et les éliminer.
Changer le joint.
CYLINDRE
Contrôler et nettoyer
Changer
●
●
Contrôler les marques de
rayures
Contrôler l’usure
EMBRAYAGE
Contrôler et régler
Changer
●●
●
Contrôler la cloche, le dis-
que de friction, le disque
d’embrayage et le ressort.
BOITE DE VITESSE
Contrôler
Changer le roulement
●
●
3 - 1

INSP
ADJ
PROGRAMME D’ENTRETIEN
FOURCHETTE, BARILLET, BARRE DE
GUIDAGE
Contrôler
●Contrôler l’usure
ECROU DU ROTOR
Resserrer
●●
POT D’ECHAPPEMENT
Contrôler et resserrer
Nettoyer
Changer
●●
●
●
* A la première des deux
échéances
VILEBREQUIN
Contrôler et nettoyer
●●
CARBURATEUR
Contrôler, régler et nettoyer
●●
BOUGIE
Contrôler et nettoyer
Changer
●●
●
CHAINE DE TRANSMISSION
Graisser, jeu, alignement
Changer
●●
●
Utiliser du lubrifiant pour
chaîne.
Jeu de la chaîne:
40 à 50 mm (1,6 à 2,0 in)
CIRCUIT DE REFROIDISSEMENT
Contrôler le niveau du liquide de refroi-
dissement et s’il n’y a pas de fuite
Contrôler le fonctionnement du bouchon
de radiateur
Changer le liquide de refroidissement
Contrôler les tuyaux
●●
●●
●
Tous les deux ans
BOULONS ET ECROUS EXTERIEURS
Resserrer
●●
Se reporter à la section
“MISE EN ROUTE ET
RODAGE” du CHAPITRE 1.
FILTRE A AIR
Nettoyer et graisser
Changer
●●
●Utiliser de l’huile de filtre à
air en mousse ou de l’huile
équivalente.
FILTRE AHUILE
Changer
●●
CREPINE D’HUILE (cadre)
Nettoyer
●
CADRE
Nettoyer et contrôler
●●
RESERVOIR A ESSENCE, ROBINET A
ESSENCE
Nettoyer et contrôler
●●
PartieAprès
rodageChaque
course
Chaque
3ème (ou
500 km)Chaque
5ème (ou
1.000 km)Si
néces-
saireRemarques
3 - 2

INSP
ADJ
PROGRAMME D’ENTRETIEN
FREINS
Régler la position du levier et la hauteur
de la pédale
Graisser les pivots
Contrôler la surface du frein à disque
Contrôler le niveau de fluide et les fuites
Resserrer les boulons du frein à disque,
les boulons d’étrier, les boulons du maî-
tre-cylindre et les boulons-raccords
Changer les plaquettes
Changer le liquide de frein
●
●
●
●
●●
●
●
●
●
●
●
Chaque année
FOURCHE AVANT
Contrôler et régler
Changer l’huile
Changer la bague d’étanchéité
●
●●
●
●
Huile de suspension “01”
BAGUE D’ETANCHEITE ET JOINT
ANTIPOUSSIERE DE FOURCHE
AVANT
Nettoyer et lubrifier
●●Graisse à base de lithium
AMORTISSEUR ARRIERE
Contrôler et régler
Lubrifier
Resserrer
●
●●
●●
(Aprèscon-
duite sous
la pluie)
●Graisse au bisulfure de
molybdène
GUIDE-CHAINE ET ROULEAU
Contrôler
●●
BRAS OSCILLANT
Contrôler, lubrifier et resserrer
●●
Graisse au bisulfure de
molybdène
BRAS RELAIS, BIELLE
Contrôler, lubrifier et resserrer
●●Graisse au bisulfure de
molybdène
TETE DE FOURCHE
Contrôler le jeu
Nettoyer et lubrifier
Changer le roulement
●●
●
●
Graisse à base de lithium
PNEU, ROUES
Contrôler la pression de gonflage, le voile
de roue et l’usure des pneus et la tension
des rayons
Resserrer les boulons de la roue dentée
Contrôler les roulements
Changer les roulements
Graisser
●
●●
●
●
●●
Graisse à base de lithium
ACCELERATEUR, CABLES DE COM-
MANDE
Contrôler le cheminement et le branche-
ment
Graisser
●
●●
●Yamaha lube pour câble ou
Huile moteur SAE 10W-30
DEMARREUR A CHAUD, LEVIER
D’EMBRAYAGE
Inspecter le jeu
●
PartieAprès
rodageChaque
course
Chaque
3ème (ou
500 km)Chaque
5ème (ou
1.000 km)Si
néces-
saireRemarques
3 - 3

INSP
ADJ

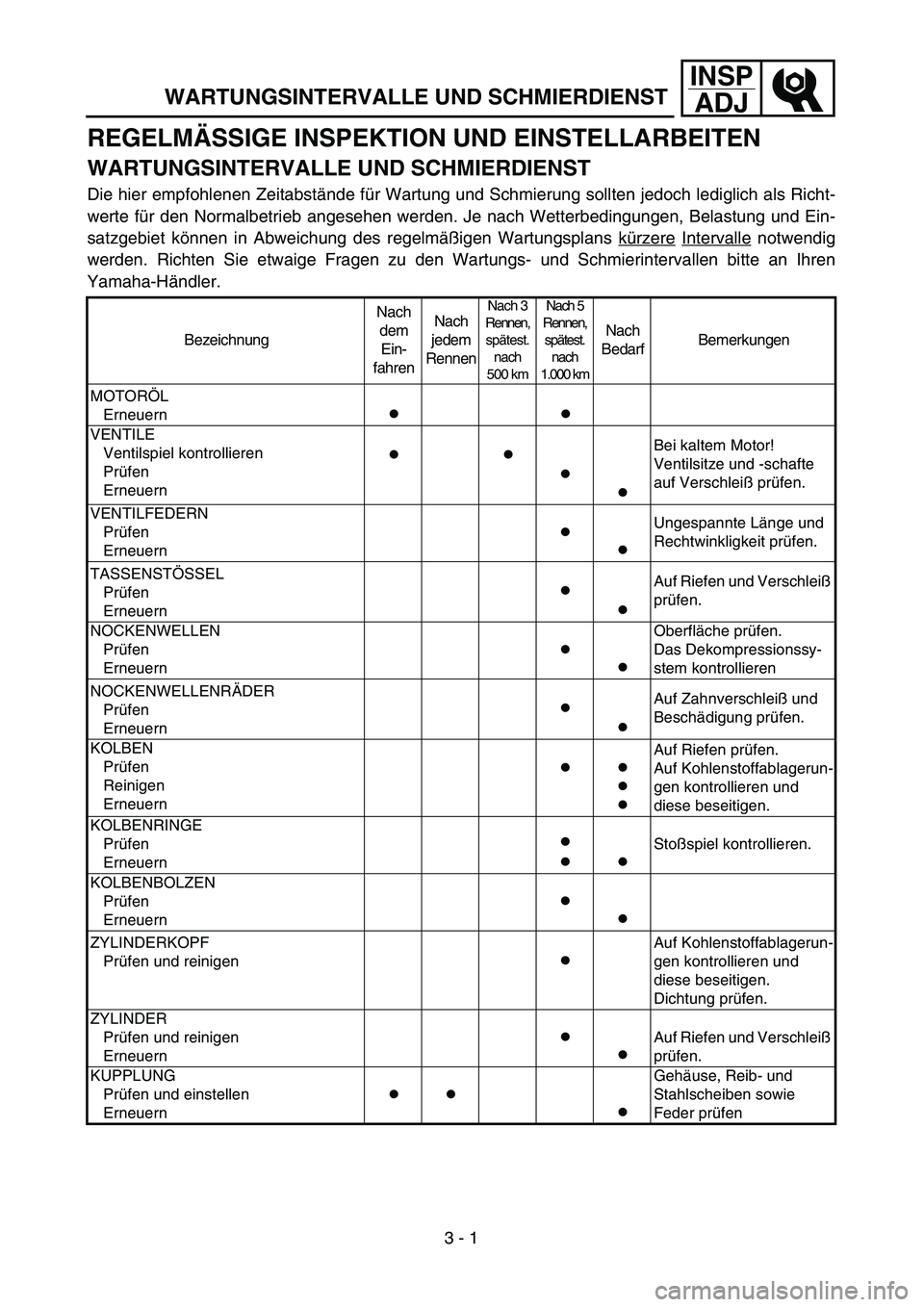

WARTUNGSINTERVALLE UND SCHMIERDIENST
REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN
WARTUNGSINTERVALLE UND SCHMIERDIENST
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten jedoch lediglich als Richt-
werte für den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Ein-
satzgebiet können in Abweichung des regelmäßigen Wartungsplans kürzere
Intervalle notwendig
werden. Richten Sie etwaige Fragen zu den Wartungs- und Schmierintervallen bitte an Ihren
Yamaha-Händler.
BezeichnungNach
dem
Ein-
fahrenNach
jedem
Rennen
Nach 3
Rennen,
spätest.
nach
500 kmNach 5
Rennen,
spätest.
nach
1.000 km
Nach
BedarfBemerkungen
MOTORÖL
Erneuern
●●
VENTILE
Ventilspiel kontrollieren
Prüfen
Erneuern
●●
●
●Bei kaltem Motor!
Ventilsitze und -schafte
auf Verschleiß prüfen.
VENTILFEDERN
Prüfen
Erneuern
●
●Ungespannte Länge und
Rechtwinkligkeit prüfen.
TASSENSTÖSSEL
Prüfen
Erneuern
●
●Auf Riefen und Verschleiß
prüfen.
NOCKENWELLEN
Prüfen
Erneuern
●
●
Oberfläche prüfen.
Das Dekompressionssy-
stem kontrollieren
NOCKENWELLENRÄDER
Prüfen
Erneuern
●
●Auf Zahnverschleiß und
Beschädigung prüfen.
KOLBEN
Prüfen
Reinigen
Erneuern
●●
●
●
Auf Riefen prüfen.
Auf Kohlenstoffablagerun-
gen kontrollieren und
diese beseitigen.
KOLBENRINGE
Prüfen
Erneuern
●
●●Stoßspiel kontrollieren.
KOLBENBOLZEN
Prüfen
Erneuern
●
●
ZYLINDERKOPF
Prüfen und reinigen
●
Auf Kohlenstoffablagerun-
gen kontrollieren und
diese beseitigen.
Dichtung prüfen.
ZYLINDER
Prüfen und reinigen
Erneuern
●
●Auf Riefen und Verschleiß
prüfen.
KUPPLUNG
Prüfen und einstellen
Erneuern
●●
●
Gehäuse, Reib- und
Stahlscheiben sowie
Feder prüfen
3 - 1

INSP
ADJ
WARTUNGSINTERVALLE UND SCHMIERDIENST
GETRIEBE
Prüfen
Lager erneuern
●
●
SCHALTGABEL, SCHALTWALZE,
FÜHRUNGSSTANGE
Prüfen
●Auf Verschleiß prüfen.
ROTORMUTTER
Nachziehen
●●
SCHALLDÄMPFER
Prüfen und nachziehen
Reinigen
Erneuern
●●
●
●
* Was zuerst eintrifft
KURBELWELLE
Prüfen und reinigen
●●
VERGASER
Prüfen, einstellen und reinigen●●
ZÜNDKERZE
Prüfen und reinigen
Erneuern
●●
●
ANTRIEBSKETTE
Schmieren, Durchhang und Ausrich-
tung prüfen
Erneuern
●●
●Kettenschmiermittel ver-
wenden.
Durchhang: 40–50 mm
KÜHLSYSTEM
Kühlflüssigkeitsstand, auf Undichtig-
keit prüfen
Kühlerverschlußdeckel prüfen
Kühlflüssigkeit wechseln
Schläuche prüfen
●●
●●
●
Alle zwei Jahre
SCHRAUBVERBINDUNGEN AM
FAHRWERK
Nachziehen
●●
Siehe unter “ANLASSEN
UND EINFAHREN” im
KAPITEL 1.
LUFTFILTER
Reinigen und mit Öl tränken
Erneuern
●●
●
Spezialöl für Schaum-
stoff-Luftfiltereinsätze
oder äguivalentes Öl ver-
wenden.
ÖLFILTER
Erneuern
●●
ÖLSIEB (Rahmen)
Reinigen
●
RAHMEN
Reinigen und prüfen
●●
KRAFTSTOFFTANK, KRAFTSTOFF-
HAHN
Reinigen und prüfen
●●
BezeichnungNach
dem
Ein-
fahrenNach
jedem
Rennen
Nach 3
Rennen,
spätest.
nach
500 kmNach 5
Rennen,
spätest.
nach
1.000 km
Nach
BedarfBemerkungen
3 - 2

INSP
ADJ
WARTUNGSINTERVALLE UND SCHMIERDIENST
BREMSEN
Hand- und Fußbremshebelposition
einstellen
Drehpunkte schmieren
Bremsscheibe prüfen
Bremsflüssigkeitsstand, auf Undich-
tigkeit prüfen
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben und
Hohlschrauben nachziehen
Bremsbeläge erneuern
Bremsflüssigkeit erneuern
●
●
●
●
●●
●
●
●
●
●
●
Jedes Jahr
TELESKOPGABEL
Prüfen und einstellen
Öl wechseln
Dichtringe wechseln
●
●●
●
●
Teleskopgabelöl “01” ver-
wenden.
GABELDICHTRING UND STAUBMAN-
SCHETTE
Reinigen und schmieren
●●Lithiumfett verwenden
FEDERBEIN
Prüfen und einstellen
Schmieren
Nachziehen
●
●●
●●
(Nach
Fahrnim
Regen)
●Molybdändisulfidfett ver-
wenden
KETTENSCHUTZ UND -ROLLEN
Prüfen
●●
SCHWINGE
Prüfen, schmieren und nachziehen
●●
Molybdändisulfidfett ver-
wenden
UMLENK- UND ÜBERTRAGUNGS-
HEBEL
Prüfen, schmieren und nachziehen
●●Molybdändisulfidfett ver-
wenden
LENKKOPF
Spiel prüfen und nachziehen
Reinigen und schmieren
Lager erneuern
●●
●
●
Lithiumfett verwenden
RÄDER, REIFEN
Reifenluftdruck und Speichenspan-
nung kontrollieren, auf Felgenschlag
und Reifenverschleiß prüfen
Kettenrad-Schrauben nachziehen
Lager prüfen
Lager erneuern
Schmieren
●
●●
●
●
●●
Lithiumfett verwenden
GASDREHGRIFF UND -ZUG
Seilzugführung und -befestigung prü-
fen
Schmieren
●
●●
●Spezial-Seilzugschmier-
mittel oder Motoröl ver-
wenden
WARMSTARTER, KUPPLUNGSHE-
BEL
Spiel kontrollieren
●
BezeichnungNach
dem
Ein-
fahrenNach
jedem
Rennen
Nach 3
Rennen,
spätest.
nach
500 kmNach 5
Rennen,
spätest.
nach
1.000 km
Nach
BedarfBemerkungen
3 - 3
