2 - 12
CARACTERISTIQUES D’ENTRETIENSPEC
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course.
N.B.:
*1: Serrer les boulons de culasse à 30 Nm (3,0 m·kg, 22 ft·lb) dans l’ordre, retirer et resserrer les boulons de
culasse à 20 Nm (2,0 m·kg, 14 ft·lb) dans l’ordre, puis continuer à les serrer dans l’ordre de manière à attein-
dre l’angle spécifié de 180°. Bride du flexible d’huile—2 2 0,2 1,4
Couvercle d’embrayage M6 × 1,0 7 10 1,0 7,2
Couvercle de carter (droit) M6 × 1,0 10 10 1,0 7,2
Couvercle de carter (gauche) M6 × 1,0 8 10 1,0 7,2
Carter M6 × 1,0 12 12 1,2 8,7
Support de câble d’embrayage M6 × 1,0 1 10 1,0 7,2
Boulon de vidange d’huile (carter arrière) M10 × 1,25 1 20 2,0 14
(carter gauche) M6 × 1,0 1 10 1,0 7,2
Boulon de vidange d’huile (cadre) M8 × 1,25 1 23 2,3 17
Crépine d’huile (cadre) M14 × 1,5 1 70 7,0 50
Butoir de roulement de vilebrequin M6 × 1,0 15 10 1,0 7,2
Butoir de joint d’huile de l’arbre menéM6 × 1,0 2 10 1,0 7,2
Roue à cliquet M6 × 1,0 2 12 1,2 8,7
Plaque de butéeM6 × 1,0 2 12 1,2 8,7
Démarreur au pied M8 × 1,25 1 33 3,3 24
Vis (démarreur au pied) M6 × 1,0 1 7 0,7 5,1
Pignon primaire M20 × 1,0 1 85 8,5 61
Noix d’embrayage M20 × 1,0 1 75 7,5 54
Levier de pousséeM6 × 1,0 1 10 1,0 7,2
Ressort d’embrayage M6 × 1,0 6 8 0,8 5,8
Pignon mené du dispositif d’équilibrage M14 × 1,0 1 50 5,0 36
Plaque de poids M6 × 1,0 3 10 1,0 7,2
Pignon de chaîne M20 × 1,0 1 75 7,5 54
Couvercle de pignon menant M6× 1,0 2 8 0,8 5,8
Pédale de changement de vitesse M6 × 1,0 1 12 1,2 8,7
Guide de sélecteur M6 × 1,0 2 10 1,0 7,2
Levier de butéeM6 × 1,0 1 10 1,0 7,2
Segment M8 × 1,25 1 30 3,0 22 Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Page 102 of 642

2 - 13
CARACTERISTIQUES D’ENTRETIENSPEC
PARTIE-CYCLE
Article Standard Limite
Direction:
Type de roulement de direction Roulement à rouleaux conique ----
Suspension avant: E.-U., Canada,
AUS, NZ, ZAEurope
Débattement de fourche avant 300 mm (11,8 in)←----
Longueur libre de ressort de fourche 479 mm (18,9 in)←474 mm (18,7 in)
Constante de ressort, standard K = 4,5 N/mm
(0,459 kg/mm,
25,7 lb/in)K = 4,4 N/mm
(0,449 kg/mm,
25,1 lb/in)----
Ressort/entretoise optionnel Oui←----
Quantité d’huile 662 cm
3
(23,3 Imp oz,
22,4 US oz) 668 cm3
(23,5 Imp oz,
22,6 US oz) ----
Niveau d’huile 125 mm (4,92 in) 120 mm (4.72 in) ----
(Du tuyau externe supérieur, tuyau inté-
rieur et tige d’amortisseur complètement
comprimées sans le ressort.)105 à 135 mm
(4,13 à 5,31 in)←----
Grade d’huile Huile de suspen-
sion “01”←----
Diamètre extérieur de tube plongeur 48 mm (1,89 in)←----
Extrémité supérieure de fourche avant 0 mm (0 in)←----
Suspension arrière: E.-U., Canada,
AUS, NZ, ZAEurope
Débattement d’amortisseur 132 mm (5,20 in)←----
Longueur de ressort libre 260 mm (10,24 in) 275 mm (10,83 in) ----
Longueur de raccord 248 mm (9,76 in) 263 mm (10,35 in) ----
(9,47 à 10,18 in)255,5 à 273,5 mm
(10,06 à 10,77 in)----
Constante standard de ressort K = 52,0 N/mm
(5,30 kg/mm,
296,8 lb/in)K = Approx.
52,0 N/mm
(5,30 kg/mm,
296,8 lb/in)----
Ressort optionnel Oui←----
Pression de gaz enfermé1.000 kPa
(10 kg/cm
2,
142 psi)←----
Bras oscillant:
Limite de jeu de bras oscillant
Extrémité---- 1,0 mm (0,04 in)
Page 103 of 642

2 - 14
CARACTERISTIQUES D’ENTRETIENSPEC
Roue:
Type de roue avant Roue à rayons ----
Type de roue arrière Roue à rayons ----
Taille/matériau de jante avant 21 × 1,60/aluminum ----
Taille/matériau de jante arrière 19 × 2,15/aluminum ----
Limite de voile de jante:
Radial ---- 2,0 mm (0,08 in)
Latéral ---- 2,0 mm (0,08 in)
Chaîne de transmission: E.-U., Canada,
AUS, NZ, ZAEurope
Type/fabricant DID520DMA2
SDH/DAIDO←----
Nombre de maillons 113 maillons +
attache111 maillons +
attache----
Flèche de la chaîne 40 à 50 mm
(1,6 à 2,0 in)←----
Longueur de chaîne (10 maillons) ----←152,5 mm (6,00 in)
Frein à disque avant:
Diamètre extérieur × épaisseur 250 × 3,0 mm (9,84 × 0,12 in) 250 × 2,5 mm
(9,84 × 0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1,0 mm (0,04 in)
Diamètre intérieur de maître-cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur de cylindre d’étrier 27,0 mm (1,063 in) × 2 ----
Type de liquide de frein DOT n˚4 ----
Frein à disque arrière:
Diamètre extérieur × épaisseur 245 × 4,0 mm (9,65 × 0,16 in) 245 × 3,5 mm
(9,65 × 0,14 in)
Limite de flèche ----0,15 mm (0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm (0,04 in)
Diamètre intérieur de maître-cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur de cylindre d’étrier 25,4 mm (1,000 in) × 1 ----
Type de liquide de frein DOT n˚4 ----
Levier de frein et pédale de frein:
Position du levier de frein 95 mm (3,74 in) ----
Hauteur de la pédale de frein
(hauteur en dessus le haut du repose-pied)5 mm (0,20 in) ----
Jeu de levier d’embrayage (au pivot du levier) 8 à 13 mm (0,31 à 0,51 in) ----
Jeu à la poignée d’accélération 3 à 5 mm (0,12 à 0,20 in) ---- Article Standard Limite
Page 104 of 642

2 - 15
CARACTERISTIQUES D’ENTRETIENSPEC
N.B.:
1. Serrer d’abord l’écrou annulaire à environ 38 Nm (3,8 m • kg, 27 ft • lb) en utilisant la clé pour écrou annu-
laire puis le dévisser d’un tour.
2. Resserrer l’écrou annulaire à 7 Nm (0,7 m • kg, 5,1 ft • lb). Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Couronne de guidon et fourreau M8 × 1,25 4 23 2,3 17
Etrier inférieur et fourreau M8 × 1,25 4 20 2,0 14
Couronne de guidon et colonne de direction M24 × 1,0 1 145 14,5 105
Support de guidon (supérieur) M8 × 1,25 4 28 2,8 20
Ecrou annulaire de direction M28 × 1,0 1 Se reporter à N.B.
Fourche avant et bouchon de fourche M51 × 1,5 2 30 3,0 22
Soupape de base et fourche avant M30 × 1,0 2 55 5,5 40
Bouchon de fourche et tige d’amortisseur (fourche
avant) M12 × 1,25 2 29 2,9 21
Vis de purge (fourche avant) et bouchon de fourche M5 × 0,8 2 1 0,1 0,7
Fourche avant et protecteur M6 × 1,0 6 10 1,0 7,2
Fourche avant et support de tuyau de frein M6 × 1,0 2 10 1,0 7,2
Fourche avant et couvercle de tuyau M8 × 1,25 1 16 1,6 11
Fourche avant et couvercle de tuyau M6 × 1,0 1 7 0,7 5,1
Capuchon de câble d’accélérateur M5 × 0,8 2 4 0,4 2,9
Fixation de support de levier d’embrayage M5 × 0,8 2 4 0,4 2,9
Levier d’embrayage M6 × 1,0 1 4 0,4 2,9
Fixation du support de levier de démarreur à chaud M5 × 0,8 2 4 0,4 2,9
Maître-cylindre de frein avant et étrier M6 × 1,0 2 9 0,9 6,5
Capuchon de maître-cylindre de frein avant M4 × 0,7 2 2 0,2 1,4
Levier de frein (boulon) M6 × 1,0 1 6 0,6 4,3
Levier de frein (écrou) M6 × 1,0 1 6 0,6 4,3
Contre-écrou du réglage de position levier de frein M6 × 1,0 1 5 0,5 3,6
Guide de câble (tuyau de frein avant) et sous-étrier M6 × 1,0 1 4 0,4 2,9
Boulon-raccord de tuyau de frein avant (maître
cylindre)M10 × 1,25 1 30 3,0 22
Boulon-raccord de tuyau de frein avant (étrier) M10 × 1,25 1 30 3,0 22
Etrier de frein avant et fourche avant M8 × 1,25 2 23 2,3 17
Etrier de frein (avant et arrière) et bouchon de gou-
pille de plaquetteM10 × 1,0 2 3 0,3 2,2
Etrier de frein (avant et arrière) et goupille de pla-
quetteM10 × 1,0 2 18 1,8 13
Etrier de frein (avant et arrière) et vis de purge M8 × 1,25 2 6 0,6 4,3
Axe de roue avant et écrou M16 × 1,5 1 105 10,5 75
Support d’axe de roue avant M8 × 1,25 4 23 2,3 17
Disque de frein avant et moyeu de roue M6 × 1,0 6 12 1,2 8,7
Disque de frein arrière et moyeu de roue M6 × 1,0 6 14 1,4 10
Pédale de frein M8 × 1,25 1 26 2,6 19
Maître-cylindre de frein arrière et cadre M6 × 1,0 2 11 1,1 8,0
Page 105 of 642

2 - 16
CARACTERISTIQUES D’ENTRETIENSPEC
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course. Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Capuchon de maître-cylindre de frein arrière M4 × 0,7 2 2 0,2 1,4
Boulon-raccord de tuyau de frein arrière (étrier) M10 × 1,25 1 30 3,0 22
Boulon-raccord de tuyau de frein arrière (maître-
cylindre)M10 × 1,25 1 30 3,0 22
Axe de roue arrière et écrou M20 × 1,5 1 125 12,5 90
Pignon mené et moyeu de roue M8 × 1,25 6 42 4,2 30
Ecrou de rayon–72 3 0,3 2,2
Couvercle de disque et étrier de frein arrière M6 × 1,0 2 7 0,7 5,1
Protection et étrier de frein arrière M6 × 1,0 2 7 0,7 5,1
Boulon de réglage et contre-écrou d’extracteur de chaîne M8 × 1,25 2 16 1,6 11
Moteur:
Cadre et support supérieurs de moteur M10 × 1,25 2 55 5,5 40
Cadre et support inférieurs de moteur M8 × 1,25 4 34 3,4 24
Moteur et cadre (avant) M10 × 1,25 1 69 6,9 50
Moteur et cadre (supérieur) M10 × 1,25 1 55 5,5 40
Moteur et cadre (inférieur) M10 × 1,25 1 69 6,9 50
Protège-carter (inférieur) M8 × 1,25 1 34 3,4 24
Fixation du garde-boue de moteur M6 × 1,0 6 10 1,0 7,2
Fixation du support de bloc CDI M6 × 1,0 1 10 1,0 7,2
Axe de pivot et écrou M16 × 1,5 1 85 8,5 61
Bras de relais et bras oscillant M14 × 1,5 1 80 8,0 58
Bras de relais et bielle M14 × 1,5 1 80 8,0 58
Bielle et cadre M14 × 1,5 1 80 8,0 58
Amortisseur arrière et cadre M10 × 1,25 1 56 5,6 40
Amortisseur arrière et bras de relais M10 × 1,25 1 53 5,3 38
Cadre arriére et cadre (supérieur) M8 × 1,25 1 32 3,2 23
Cadre arrière et cadre (inférieur) M8 × 1,25 2 29 2,9 21
Bras oscillant et support de tuyau de frein M5 × 0,8 4 1 0,1 0,7
Bras oscillant et renfort M4 × 0,7 4 2 0,2 1,4
Tendeur de chaîne de transmission (supérieur) M8 × 1,25 1 19 1,9 13
Tendeur de chaîne de transmission (inférieur) M8 × 1,25 1 20 2,0 14
Support de chaîne et bras oscillant M6 × 1,0 3 7 0,7 5,1
Garde de joint et bras oscillant M5 × 0,8 4 6 0,6 4,3
Réservoir à essence M6 × 1,0 2 10 1,0 7,2
Réservoir à essence et robinet à essence M6 × 1,0 2 7 0,7 5,1
Réservoir à essence et patte de maintien M6 × 1,0 1 7 0,7 5,1
Réservoir à essence et vis d’accrochage (attache) M6 × 1,0 1 7 0,7 5,1
Réservoir à essence et patte du réservoir à essence M6 × 1,0 4 7 0,7 5,1
Selle M8 × 1,25 2 23 2,3 17
Cache latéral M6 × 1,0 2 7 0,7 5,1
Buse d’arrivée d’air et réservoir à essence M6 × 1,0 6 6 0,6 4,3
Buse d’arrivée d’air et panneau de radiateur (inférieur) M6 × 1,0 2 6 0,6 4,3
Garde-boue avant M6 × 1,0 4 7 0,7 5,1
Pare-boue arrière (supérieur) M6 × 1,0 4 7 0,7 5,1
Pare-boue arrière (arrière) M6 × 1,0 2 12 1,2 8,7
Plaque de numéro M6 × 1,0 1 7 0,7 5,1
Page 106 of 642

2 - 17
CARACTERISTIQUES D’ENTRETIENSPEC
PARTIE ELECTRIQUE
Article Standard Limite
Système d’allumage:
Type de dispositif d’avance Electrique ----
CDI:
Modèle/fabricant de la magnéto (stator) 5SF-00/YAMAHA ----
Résistance de bobine de source 1
(couleur)720 à 1.080 Ω à 20 ˚C (68 ˚F)
(vert – brun)----
Résistance de bobines de source 2
(couleur)44 à 66 Ω à 20 ˚C (68 ˚F)
(noir – rose)----
Résistance de bobine d’excitation
(couleur)248 à 372 Ω à 20 ˚C (68 ˚F)
(blanc – rouge)----
Modèle/fabricant du bloc CDI 5XD-00/YAMAHA
(Pour E.-U.)
5XD-10/YAMAHA
(Excepté pour E.-U.)----
----
Bobine d’allumage:
Modèle/fabricant 5TA-10/DENSO ----
Longueur minimum d’étincelle 6 mm (0,24 in) ----
Résistance de l’enroulement primaire 0,08 à 0,10 Ω à 20 ˚C (68 ˚F) ----
Résistance de l’enroulement secondaire 4,6 à 6,8 kΩ à 20 ˚C (68 ˚F) ----
Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Stator M6 × 1,0 3 10 1,0 7,2
Rotor M12 × 1,25 1 56 5,6 40
Bobine d’allumage M5 × 0,8 2 4 0,4 2,9
Page 107 of 642

2 - 18
SPEC
CARACTERISTIQUES GENERALES DE COUPLE
Ce tableau spécifie les couples de serrage des atta-
ches standard avec filetage à pas I.S.O. standard.
Les spécifications de couple pour les composants
ou ensembles spéciaux sont indiquées dans les sec-
tions appropriées de ce manuel. Pour éviter toute
déformation, serrer les ensembles avant de nom-
breuses attaches en suivant un ordre entrecroisé,
par étapes progressives, jusqu’à ce que le couple
final soit atteint. A moins que ce ne soit spécifié
autrement, les spécifications de couple s’entendent
pour des filetages propres et secs. Les composants
doivent être à température ambiante.
A: Distance entre les plats
B: Diamètre extérieur du filetage
DEFINITION DES UNITES
A
(écrou)B
(vis)CARACTERISTIQUES
DE COUPLE
Nm m•kg ft•lb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
UnitéSignification Définition Mesure
mm
cmMillimètre
Centimètre10
-3 m
10-2 mLongueur
Longueur
kg Kilogramme 10
3 grammes Poids
N Newton 1 kg × m/s
2 Force
Nm
m • kgNewton-mètre
Mètre-kilogrammeN × m
m × kgCouple
Couple
Pa Pascal N/m
2Pression
N/mm Newton par millimètre N/mm Constante de ressort
L
cm
3 Litre
Centimètre cube—
—Volume ou contenance
Volume ou contenance
tr/mn Tour par minute—Régime moteur
CARACTERISTIQUES GENERALES DE COUPLE/
DEFINITION DES UNITES
Page 108 of 642

2 - 1

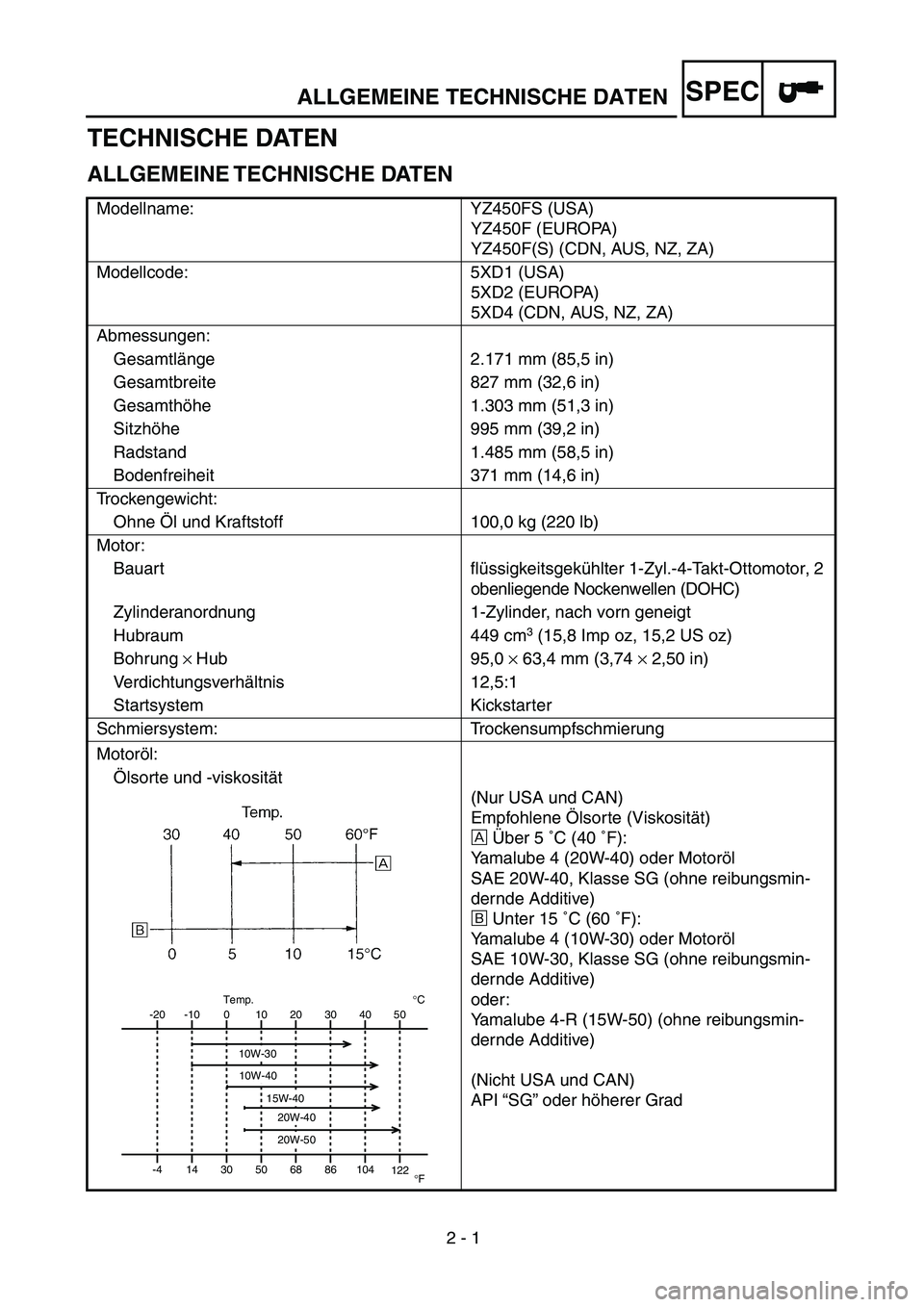

ALLGEMEINE TECHNISCHE DATENSPEC
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellname: YZ450FS (USA)
YZ450F (EUROPA)
YZ450F(S) (CDN, AUS, NZ, ZA)
Modellcode: 5XD1 (USA)
5XD2 (EUROPA)
5XD4 (CDN, AUS, NZ, ZA)
Abmessungen:
Gesamtlänge 2.171 mm (85,5 in)
Gesamtbreite 827 mm (32,6 in)
Gesamthöhe 1.303 mm (51,3 in)
Sitzhöhe 995 mm (39,2 in)
Radstand 1.485 mm (58,5 in)
Bodenfreiheit 371 mm (14,6 in)
Trockengewicht:
Ohne Öl und Kraftstoff 100,0 kg (220 lb)
Motor:
Bauartflüssigkeitsgekühlter 1-Zyl.-4-Takt-Ottomotor, 2
obenliegende Nockenwellen (DOHC)
Zylinderanordnung 1-Zylinder, nach vorn geneigt
Hubraum 449 cm
3 (15,8 Imp oz, 15,2 US oz)
Bohrung × Hub 95,0 × 63,4 mm (3,74 × 2,50 in)
Verdichtungsverhältnis 12,5:1
Startsystem Kickstarter
Schmiersystem: Trockensumpfschmierung
Motoröl:
Ölsorte und -viskosität
(Nur USA und CAN)
Empfohlene Ölsorte (Viskosität)
Å Über 5 ˚C (40 ˚F):
Yamalube 4 (20W-40) oder Motoröl
SAE 20W-40, Klasse SG (ohne reibungsmin-
dernde Additive)
ı Unter 15 ˚C (60 ˚F):
Yamalube 4 (10W-30) oder Motoröl
SAE 10W-30, Klasse SG (ohne reibungsmin-
dernde Additive)
oder:
Yamalube 4-R (15W-50) (ohne reibungsmin-
dernde Additive)
(Nicht USA und CAN)
API “SG” oder höherer Grad
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40
Page 109 of 642

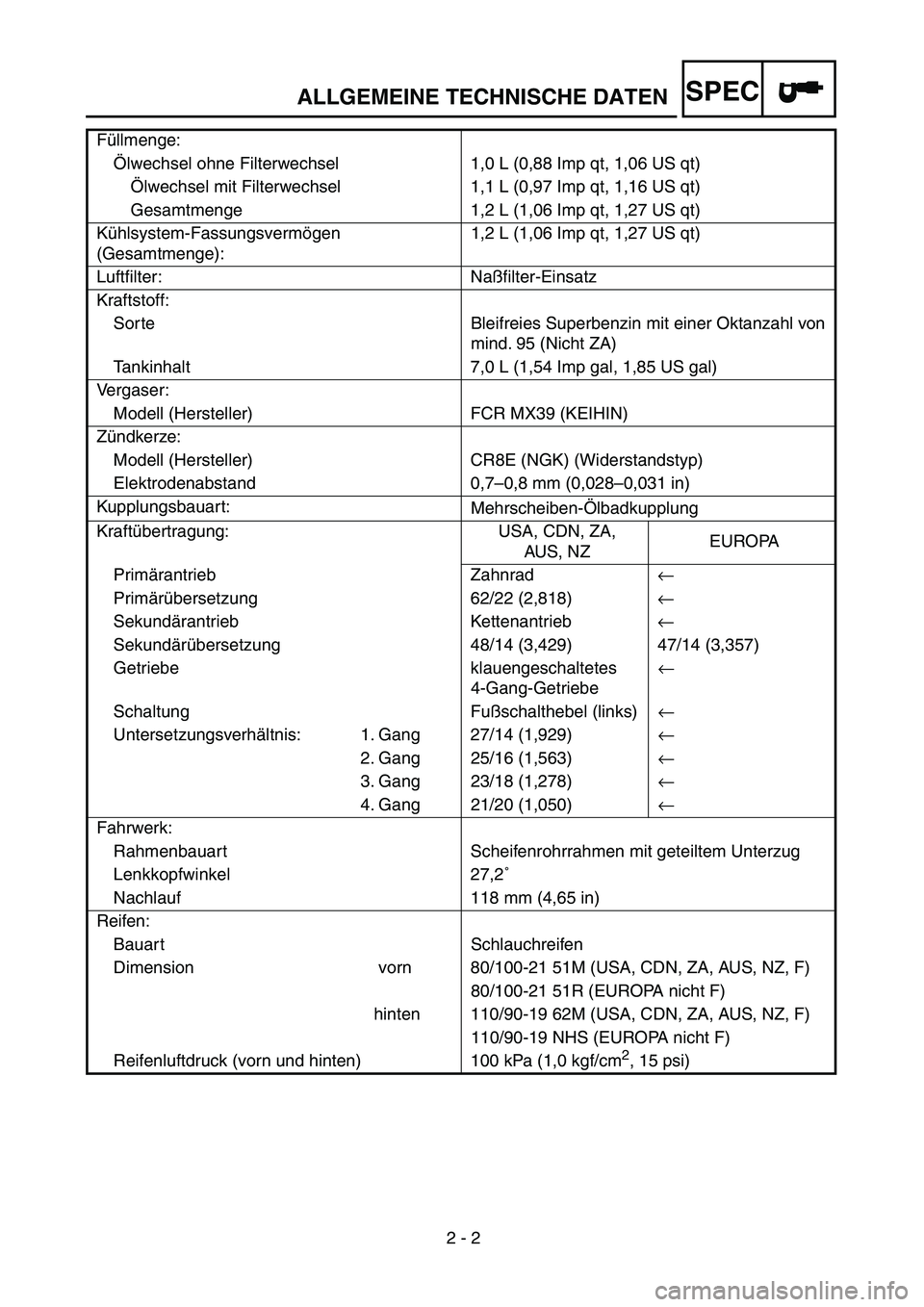

2 - 2
ALLGEMEINE TECHNISCHE DATENSPEC
Füllmenge:
Ölwechsel ohne Filterwechsel 1,0 L (0,88 Imp qt, 1,06 US qt)
Ölwechsel mit Filterwechsel 1,1 L (0,97 Imp qt, 1,16 US qt)
Gesamtmenge 1,2 L (1,06 Imp qt, 1,27 US qt)
Kühlsystem-Fassungsvermögen
(Gesamtmenge):1,2 L (1,06 Imp qt, 1,27 US qt)
Luftfilter: Naßfilter-Einsatz
Kraftstoff:
Sorte Bleifreies Superbenzin mit einer Oktanzahl von
mind. 95 (Nicht ZA)
Tankinhalt 7,0 L (1,54 Imp gal, 1,85 US gal)
Vergaser:
Modell (Hersteller) FCR MX39 (KEIHIN)
Zündkerze:
Modell (Hersteller) CR8E (NGK) (Widerstandstyp)
Elektrodenabstand 0,7–0,8 mm (0,028–0,031 in)
Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
Kraftübertragung: USA, CDN, ZA,
AUS, NZEUROPA
Primärantrieb Zahnrad←
Primärübersetzung 62/22 (2,818)←
Sekundärantrieb Kettenantrieb←
Sekundärübersetzung 48/14 (3,429) 47/14 (3,357)
Getriebe klauengeschaltetes
4-Gang-Getriebe←
Schaltung Fußschalthebel (links)←
Untersetzungsverhältnis: 1. Gang 27/14 (1,929)←
2. Gang 25/16 (1,563)←
3. Gang 23/18 (1,278)←
4. Gang 21/20 (1,050)←
Fahrwerk:
Rahmenbauart Scheifenrohrrahmen mit geteiltem Unterzug
Lenkkopfwinkel 27,2˚
Nachlauf 118 mm (4,65 in)
Reifen:
Bauart Schlauchreifen
Dimension vorn 80/100-21 51M (USA, CDN, ZA, AUS, NZ, F)
80/100-21 51R (EUROPA nicht F)
hinten 110/90-19 62M (USA, CDN, ZA, AUS, NZ, F)
110/90-19 NHS (EUROPA nicht F)
Reifenluftdruck (vorn und hinten) 100 kPa (1,0 kgf/cm
2, 15 psi)
Page 110 of 642

2 - 3
ALLGEMEINE TECHNISCHE DATENSPEC
Bremsanlage:
vorn Bauart Einscheibenbremse
Betätigung Handbremshebel (rechts)
hinten Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung:
vorn Teleskopgabel
hinten Monocross-Schwinge
Federelemente:
vorn hydraulisch gedämpfte Teleskopgabel mit Spi-
ralfeder
hinten Federbein mit gasdruckunterstütztem Stoß-
dämpfer und Spiralfeder
Federweg:
vorn 300 mm (11,8 in)
hinten 315 mm (12,4 in)
Elektrische Anlage:
Zündsystem CDI-Schwungradmagnetzünder
