5 - 53
CHAS
BRAS OSCILLANT
SCHWINGE
Übertragungshebel
1. Kontrollieren:
Lager (Polylube-Lager) 1
Hülse 2
Spiel/Schwergängigkeit/Rost → Lager
und Hülse im Satz erneuern.
2. Kontrollieren:
Lager (Polylube-Lager) 1
Verlust der Trockenschmierung →
Erneuern.
Dichtring 3
Beschädigung → Erneuern.
HINWEIS:
Polylube-Lager mit Trockenschmierung wer-
den eingesetzt, um die in diesem Modell ver-
wendeten Nadellager wartungsfrei zu machen.
Bei Polylube-Lagern gibt es keine Schmiernip-
pel, und regelmäßige Schmierung ist nicht
erforderlich. Es sollte aber beim Ausbau oder
Einbau Fett auf alle Ölabdichtungen und Hül-
sen aufgetragen werden.
ZUSAMMENBAU UND MONTAGE
Lager und Dichtringe
1. Montieren:
Lager 1
Dichtringe 2
(an der Schwinge)
HINWEIS:
Molybdändisulfidfett auf die eingebauten La-
ger auftragen.
Die Lager zum Einbauen auf der Seite mit
den Herstellerangaben einpressen.
Zuerst die äußeren, dann die inneren Lager
vorschriftsmäßig eintreiben.
Lager-Einbautiefe:
Außen a: 0 mm (0 in)
Innen b: 8,5 mm (0,33 in)
Bielle
1. Contrôler:
Roulement (roulement polylube) 1
Collerette 2
Jeu/rotation irrégulière/rouille → Changer à
la fois le roulement et la collerette.
2. Contrôler:
Roulement (roulement polylube) 1
Perte de lubrification solide → Remplacer.
Bague d’étanchéité 3
Endommagement → Changer.
N.B.:
Les roulements polylube, à lubrification solide, ont
été adoptés pour éliminer la maintenance des roule-
ments à aiguilles, utilisés sur ce modèle. Les roule-
ments polylube rendent le graissage par les
graisseurs et le graissage ordinaire inutiles. Tous
les colliers et joints à huile doivent néanmoins être
graissés lorsqu’ils sont retirés ou installés.
REMONTAGE ET MONTAGE
Roulement et bague d’étanchéité
1. Monter:
Roulement 1
Bague d’étanchéité 2
sur le bras oscillant.
N.B.:
Appliquer une graisse au bisulfure de molybdène
sur le roulement lors de la repose.
Installer le roulement en appuyant sur le côté où
figurent les repères ou numéros du fabricant.
Mettre d’abord les roulements externes puis les
roulements internes en place, à la protondeur spé-
cifiée.
Protondeur d’installation des roule-
ments:
Externe a: 0 mm (0 in)
Interne b: 8,5 mm (0,33 in)

5 - 54
CHASSWINGARM
2. Install:
Bearing 1
Oil seal 2
To relay arm.
NOTE:
Apply the molybdenum disulfide grease on
the bearing when installing.
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
3. Install:
Bearing 1
Oil seal 2
To connecting rod.
NOTE:
Apply the molybdenum disulfide grease on
the bearing when installing.
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
Installed depth of bearings a:
5 mm (0.20 in)
Installed depth of bearings a:
5 mm (0.20 in)
Swingarm
1. Install:
Bush 1
Thrust bearing 2
Oil seal 3
Collar 4
To swingarm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bushes, thrust bearings and oil seal lips.
2. Install:
Collar 1
To relay arm 2.
NOTE:
Apply the molybdenum disulfide grease on the
collars and oil seal lips.

5 - 54
CHAS
BRAS OSCILLANT
SCHWINGE
2. Montieren:
Lager 1
Dichtring 2
(am Umlenkhebel)
HINWEIS:
Molybdändisulfidfett auf die eingebauten La-
ger auftragen.
Die Lager zum Einbauen auf der Seite mit
den Herstellerangaben einpressen.
3. Montieren:
Lager 1
Dichtring 2
(am Übertragungshebel)
HINWEIS:
Molybdändisulfidfett auf die eingebauten La-
ger auftragen.
Die Lager zum Einbauen auf der Seite mit
den Herstellerangaben einpressen.
Lager-Einbautiefe a:
5 mm (0,20 in)
Lager-Einbautiefe a:
5 mm (0,20 in)
Schwinge
1. Montieren:
Buchse 1
Drucklager 2
Dichtring 3
Hülse 4
(an der Schwinge 5)
HINWEIS:
Molybdändisulfidfett auf Buchsen, Drucklager
und Öldichtring lippen auftragen.
2. Montieren:
Hülse 1
(am Umlenkhebel 2)
HINWEIS:
Molybdändisulfidfett auf Hülsen und den Dicht-
ringlippen auftragen. 2. Monter:
Roulement 1
Bague d’étanchéité 2
Sur le bras relais.
N.B.:
Appliquer une graisse au bisulfure de molybdène
sur le roulement lors de la repose.
Installer le roulement en appuyant sur le côté où
figurent les repères ou numéros du fabricant.
3. Monter:
Roulement 1
Bague d’étanchéité 2
Sur la bielle.
N.B.:
Appliquer une graisse au bisulfure de molybdène
sur le roulement lors de la repose.
Installer le roulement en appuyant sur le côté où
figurent les repères ou numéros du fabricant.
Profondeur d’installation des roule-
ments a:
5 mm (0,20 in)
Profondeur d’installation des roule-
ments a:
5 mm (0,20 in)
Bras oscillant
1. Monter:
Bague 1
Roulement de butée 2
Bague d’étanchéité 3
Collerette 4
Sur le bras oscillant 5.
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur les bagues, les roulements de butée et les lèvres
de joint d’huile.
2. Monter:
Collerette 1
Sur le bras de relais 2.
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur les collerettes, et les lèvres de bague d’étan-
chéité.

5 - 55
CHASSWINGARM
3. Install:
Collar 1
To connecting rod 2.
NOTE:
Apply the molybdenum disulfide grease on the
collar and oil seal lips.
4. Install:
Connecting rod 1
Bolt (connecting rod) 2
Plain washer 3
Nut (connecting rod) 4
To relay arm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
T R..80 Nm (8.0 m · kg, 58 ft · lb)
5. Install:
Relay arm 1
Bolt (relay arm) 2
Plain washer 3
Nut (relay arm) 4
To swingarm.
NOTE:
Apply the molybdenum disulfide grease on
the bolt.
Do not tighten the nut yet.
6. Install:
Swingarm 1
Pivot shaft 2
NOTE:
Apply the molybdenum disulfide grease on
the pivot shaft.
Insert the pivot shaft from right side.
T R..85 Nm (8.5 m · kg, 61 ft · lb)
7. Check:
Swingarm side play a
Free play exists → Replace thrust bear-
ing.
Swingarm up and down movement b
Unsmooth movement/binding/rough
spots → Grease or replace bearings,
bushes and collars.

5 - 55
CHAS
BRAS OSCILLANT
SCHWINGE
3. Montieren:
Hülse 1
(am Übertragungshebel 2)
HINWEIS:
Molybdändisulfidfett auf Hülsen und den Dicht-
ringlippen auftragen.
4. Montieren:
Übertragungshebel 1
Schraube (Übertragungshebel) 2
Beilagscheibe 3
Mutter (Übertragungshebel) 4
(am Umlenkhebel 5)
HINWEIS:
Molybdändisulfidfett auf die Schraube auftra-
gen.
5. Montieren:
Umlenkhebel 1
Schraube (Umlenkhebel) 2
Beilagscheibe 3
Mutter (Umlenkhebel) 4
(an der Schwinge)
HINWEIS:
Molybdändisulfidfett auf die Schraube auftra-
gen.
Die Mutter noch nicht festziehen.
6. Montieren:
Schwinge 1
Schwingenachse 2
HINWEIS:
Molybdändisulfidfett auf die Schwingenach-
se auftragen.
Die Schwingenachse von der rechten Seite
einsetzen.
7. Kontrollieren:
Seitliches Spiel der Hinterradschwinge a
Freies Spiel besteht → Drucklager er-
setzen.
Vertikale Beweglichkeit der Schwinge b
Schwergängigkeit/Festsitzen/raube
Stellen → Lager, Buchsen und Hülsen
schmieren oder erneuern.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
T R..85 Nm (8,5 m · kg, 61 ft · lb)

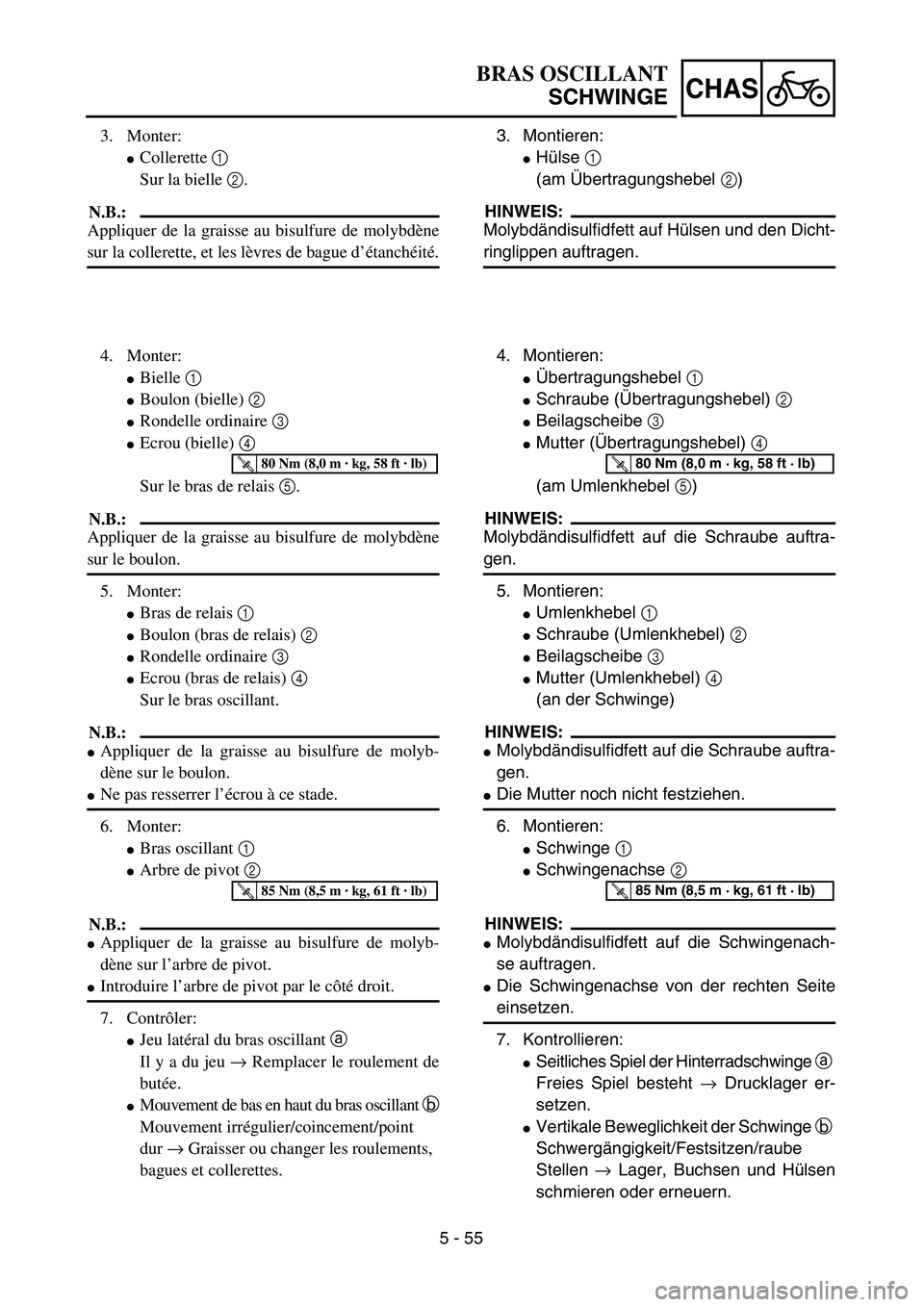

3. Monter:
Collerette 1
Sur la bielle 2.
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur la collerette, et les lèvres de bague d’étanchéité.
4. Monter:
Bielle 1
Boulon (bielle) 2
Rondelle ordinaire 3
Ecrou (bielle) 4
Sur le bras de relais 5.
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur le boulon.
5. Monter:
Bras de relais 1
Boulon (bras de relais) 2
Rondelle ordinaire 3
Ecrou (bras de relais) 4
Sur le bras oscillant.
N.B.:
Appliquer de la graisse au bisulfure de molyb-
dène sur le boulon.
Ne pas resserrer l’écrou à ce stade.
6. Monter:
Bras oscillant 1
Arbre de pivot 2
N.B.:
Appliquer de la graisse au bisulfure de molyb-
dène sur l’arbre de pivot.
Introduire l’arbre de pivot par le côté droit.
7. Contrôler:
Jeu latéral du bras oscillant a
Il y a du jeu → Remplacer le roulement de
butée.
Mouvement de bas en haut du bras oscillant b
Mouvement irrégulier/coincement/point
dur → Graisser ou changer les roulements,
bagues et collerettes.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
T R..85 Nm (8,5 m · kg, 61 ft · lb)

5 - 56
CHASSWINGARM
8. Install:
Bolt (connecting rod) 1
Plain washer 2
Nut (connecting rod) 3
NOTE:
Apply the molybdenum disulfide grease on
the bolt.
Do not tighten the nut yet.
9. Install:
Bolt (rear shock absorber-relay arm) 1
Nut (rear shock absorber-relay arm) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
T R..53 Nm (5.3 m · kg, 38 ft · lb)
10. Tighten:
Nut (connecting rod) 1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
11. Tighten:
Nut (relay arm) 1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
12. Install:
Cap 1
NOTE:
Install the cap (right) with its mark a facing
forward.

5 - 56
CHAS
BRAS OSCILLANT
SCHWINGE
8. Montieren:
Schraube (Übertragungshebel) 1
Beilagscheibe 2
Mutter (Übertragungshebel) 3
HINWEIS:
Molybdändisulfidfett auf die Schraube auftra-
gen.
Die Mutter noch nicht festziehen.
9. Montieren:
Schraube (Umlenkhebel, Federbein) 1
Mutter (Umlenkhebel, Federbein) 2
HINWEIS:
Molybdändisulfidfett auf die Schraube auftra-
gen.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Festziehen:
Mutter (Übertragungshebel) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Festziehen:
Mutter (Umlenkhebel) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Montieren:
Abdeckung 1
HINWEIS:
Die Kappe (rechts) mit der Markierung a nach
vorne weisend anbringen. 8. Monter:
Boulon (bielle) 1
Rondelle ordinaire 2
Ecrou (bielle) 3
N.B.:
Appliquer de la graisse au bisulfure de molyb-
dène sur le boulon.
Ne pas resserrer l’écrou à ce stade.
9. Monter:
Boulon (amortisseur arrière - bras de relais)
1
Ecrou (amortisseur arrière - bras de relais)
2
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur le boulon.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Serrer:
Ecrou (bielle) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrer:
Ecrou (bras de relais) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Monter:
Capuchon 1
N.B.:
Installer le capuchon avec le repère a dirigé vers
l’avant.

5 - 57
CHAS
13. Install:
Bolt [chain tensioner (lower)] 1
Plain washer 2
Collar 3
Chain tensioner 4
Nut [chain tensioner (lower)] 5
T R..20 Nm (2.0 m · kg, 14 ft · lb)
14. Install:
Chain support 1
Support cover 2
Bolt {chain support [r= 50 mm (1.97 in)]}
3
Nut (chain support) 4
Bolt {support cover [r= 10 mm (0.39 in)]}
5
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
SWINGARM

5 - 57
CHAS
13. Montieren:
Schraube [Kettenspanner (unten)] 1
Beilagscheibe 2
Hülse 3
Kettenspanner (unten) 4
Mutter [Kettenspanner (unten)] 5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
14. Montieren:
Kettenführung 1
Kettenschutz 2
Schraube {Kettenführung [L = 50 mm
(1,97 in)]} 3
Mutter (Kettenführung) 4
Schraube {Kettenschutz [L = 10 mm
(0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
BRAS OSCILLANT
SCHWINGE
13. Monter:
Boulon [tendeur de chaîne (inférieur)] 1
Rondelle ordinaire 2
Collerette 3
Tendeur de chaîne 4
Ecrou [tendeur de chaîne (inférieur)] 5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
14. Monter:
Support de chaîne 1
Couvercle de support 2
Boulon {Support de chaîne [r= 50 mm
(1,97 in)]} 3
Ecrou (support de chaîne) 4
Boulon {couvercle de support [r= 10 mm
(0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

5 - 58
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER
Extent of removal:1 Rear shock absorber removal2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREAR SHOCK ABSORBER
REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNINGSupport the machine securely so there is nodanger of it falling over.
Seat and fitting band Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
Silencer Refer to “EXHAUST PIPE AND
SILENCER” section in the CHAPTER 4.
1 Clamp (air filter joint) 1 Only loosening.
2 Rear frame 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (rear shock absorber-frame) 1
5 Rear shock absorber 1
6 Locknut 1 Only loosening.
7 Adjuster 1 Only loosening.
8 Spring guide (lower) 1
1
2
