Demontage-Arbeiten:1 Federbein demontieren2 Federbein zerlegen
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
AusbauFEDERBEIN DEMONTIEREN
Das Motorrad am Motor auf-
bocken.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Sitzbank und Befestigung Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN” im KAPITEL 4.
Schalldämpfer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER” im KAPITEL 4.
1 Schlauchschelle (Luftfilterverbin-
dung)1 Nur lockern.
2 Rahmenhinterteil 1
3 Schraube (Umlenkhebel, Feder-
bein)1 Die Schwinge festhalten.
4 Schraube (Federbein, Rahmen) 1
5 Federbein 1
6 Sicherungsmutter 1 Nur lockern.
7 Einstellmutter 1 Nur lockern.
8 Federsitz (unten) 1
1
2
AMORTISSEUR ARRIERE
Organisation de la dépose:1 Dépose de l’amortisseur arrière2 Démontage de l’amortisseur arrière
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la
déposeDEPOSE DE L’AMORTISSEUR
ARRIERE
Maintenir la machine en plaçant un
support approprié sous le moteur.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Selle et attache Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX” au CHAPITRE 4.
Silencieux Se reporter à la section “TUYAU
D’ECHAPPEMENT ET SILENCIEUX” au
CHAPITRE 4.
1 Bride (raccord de filtre à air) 1 Desserrer uniquement.
2 Cadre arrière 1
3 Boulon (amortisseur arrière-bras de
relais)1 Tenir le bras oscillant.
4 Boulon (amortisseur arrière-cadre) 1
5 Amortisseur arrière 1
6 Contre-écrou 1 Desserrer uniquement.
7 Dispositif de réglage 1 Desserrer uniquement.
8 Guide de ressort (inférieur) 1
1
2

5 - 59
CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
9 Spring guide (upper) 1
10 Spring (rear shock absorber) 1
11 Bearing 2 Refer to “REMOVAL POINTS”.
2

5 - 59
CHAS
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
9 Federsitz (oben) 1
10 Feder (Federbein) 1
11 Lager 2 Siehe unter “AUSBAU”.
2
AMORTISSEUR ARRIERE
FEDERBEIN
Organisation de la dépose Ordre Nom de pièce QtéRemarques
9 Guide de ressort (supérieur) 1
10 Ressort (amortisseur arrière) 1
11 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
2

5 - 60
CHAS
EC586000
HANDLING NOTE
WARNING
This shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of
explosion, read and understand the follow-
ing information before handling the shock
absorber.
The manufacturer can not be held respon-
sible for property damage or personal
injury that may result from improper han-
dling.
1. Never tamper or attempt to disassem-
ble the cylinder or the tank.
2. Never throw the shock absorber into
an open flame or other high heat. The
shock absorber may explode as a
result of nitrogen gas expansion and/
or damage to the hose.
3. Be careful not to damage any part of
the gas tank. A damaged gas tank will
impair the damping performance or
cause a malfunction.
4. Take care not to scratch the contact
surface of the piston rod with the cylin-
der; or oil could leak out.
5. Never attempt to remove the plug at
the bottom of the nitrogen gas tank. It
is very dangerous to remove the plug.
6. When scrapping the shock absorber,
follow the instructions on disposal.
EC587000
NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Before disposing the shock absorber, be sure
to extract the nitrogen gas from valve 1. Wear
eye protection to prevent eye damage from
escaping gas and/or metal chips.
WARNING
To dispose of a damaged or worn-out
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
REAR SHOCK ABSORBER

5 - 60
CHAS
HINWEIS ZUM UMGANG MIT DEM
STOSSDÄMPFER
WARNUNG
Der Stoßdämpfer enthält Stickstoff unter ho-
hem Druck. Vor Arbeiten am Stoßdämpfer die
folgenden Erläuterungen sorgfältig durchle-
sen und die gegebenen Vorsichtsmaßregeln
befolgen.
Der Hersteller übernimmt keinerlei Haftung für
Unfälle, Verletzungen oder Schäden, die auf
unsachgemäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
2. Den Stoßdämpfer vor Hitze und offe-
nen Flammen schützen. Der hitzebe-
dingte Druckanstieg kann eine Explo-
sion des Stoßdämpfers bewirken.
3. Den Gaszylinder vor Verformung und
Beschädigung schützen. Ein defor-
mierter Zylinder vermindert die Dämpf-
wirkung.
4. Die Kontaktfläche zwischen Dämpfer-
rohr und Zylinder nicht zerkratzen, da
sonst Öl austreten kann.
5. UNTER KEINEN UMSTÄNDEN die
Schraube an der Unterseite des Gaszy-
linders lösen.
6. Den Stoßdämpfer sachgemäß entsor-
gen.
HINWEIS ZUR ENTSORGUNG
(nur Yamaha-Händler)
Vor der Entsorgung des Stoßdämpfers muß der
Gasdruck in dessen Innerem über das Ventil 1
vollständig abgebaut werden. Unbedingt eine
Schutzbrille tragen, um Augenverletzungen
durch ausströmendes Gas oder umherfliegen-
de Metallspäne zu vermeiden.
WARNUNG
Den Stoßdämpfer vom Yamaha-Händler
entsorgen lassen.
AMORTISSEUR ARRIERE
FEDERBEIN
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur est muni d’un réservoir type
séparé contenant de l’azote sous haute pression.
Il doit être de ce fait manipulé avec une atten-
tion particulière. Afin d’éviter les risques
d’explosion, il convient de lire attentivement les
instructions suivantes.
Le fabricant de cet amortisseur ne peut être
tenu pour responsable de tout accident, dom-
mage matériel ou corporel résultant d’une
manipulation incorrecte.
1. Ne jamais essayer de démonter l’ensemble
cylindre ou le réservoir à gaz.
2. Ne jamais jeter un amortisseur usagé au
feu ou l’exposer à une chaleur intense.
L’amortisseur pourrait exploser suite à la
dilatation de l’azote qu’il contient ou à la
détérioration du flexible.
3. Prendre garde à ne pas endommager toute
partie du réservoir à gaz. Un réservoir à
gaz endommagé affectera la capacité
d’amortissement ou entraînera un mauvais
fonctionnement.
4. Prendre garde à ne pas rayer la surface de
contact de la tige du piston avec le cylindre;
l’huile pourrait fuir.
5. Ne jamais essayer d’enlever le plot situé au
bas du réservoir à azote, Il est très dange-
reux d’enlever le plot.
6. Pour la mise au rebut de l’amortisseur, sui-
vre les instructions concernant cette opéra-
tion.
REMARQUE CONCERNANT LA MISE AU
REBUT DE L’AMORTISSEUR (TRAVAIL A
EFFECTUER CHEZ UN
CONCESSIONNAIRE YAMAHA)
Avant de mettre l’amortisseur au rebut, ne pas
oublier d’extraire l’azote par la valve 1. Ne pas
oublier de porter des lunettes de protection pour se
protéger les yeux contre les copeaux métalliques et
le gaz qui s’échappe.
AVERTISSEMENT
Pour mettre au rebut un amortisseur endom-
magé ou usé, demander conseil à un concession-
naire Yamaha.

5 - 61
CHAS
EC583000
REMOVAL POINTS
EC583320
Bearing
1. Remove:
Stopper ring (upper bearing) 1
NOTE:
Press in the bearing while pressing its outer
race and remove the stopper ring.
2. Remove:
Upper bearing 1
NOTE:
Remove the bearing by pressing its outer race.
3. Remove:
Lower bearing 1
NOTE:
Remove the bearing by pressing its outer race.
EC584000
INSPECTION
Rear shock absorber
1. Inspect:
Damper rod 1
Bends/damage → Replace absorber
assembly.
Shock absorber 2
Oil leaks → Replace absorber assem-
bly.
Gas leaks → Replace absorber assem-
bly.
Spring 3
Damage → Replace spring.
Fatigue → Replace spring.
Move spring up and down.
Spring guide 4
Wear/damage → Replace spring guide.
Bearing 5
Free play exists/unsmooth revolution/
rust → Replace.
REAR SHOCK ABSORBER

5 - 61
CHAS
AUSBAU
Lager
1. Demontieren:
Sicherungsring (Oberes Lager) 1
HINWEIS:
Das Lager am äußeren Laufring einpressen
und den Sicherungsring entfernen.
2. Demontieren:
Oberes Lager 1
HINWEIS:
Das Lager am äußeren Laufring auspressen.
3. Demontieren:
Unteres Lager 1
HINWEIS:
Das Lager am äußeren Laufring auspressen.
PRÜFUNG
Federbein
1. Kontrollieren:
Dämpferrohr 1
Verbiegung/Beschädigung → Feder-
bein (komplett) erneuern.
Stoßdämpfer 2
Undichtigkeit (Ölaustritt) → Federbein
(komplett) erneuern.
Undichtigkeit (Gasverlust) → Feder-
bein (komplett) erneuern.
Feder 3
Beschädigung → Feder erneuern.
Verschleiß → Feder erneuern.
Die Feder auseinanderziehen und zu-
sammendrücken.
Federsitz 4
Verschleiß/Beschädigung → Federsitz
erneuern.
Lager 5
Spiel/Schwergängigkeit/Rost → Erneu-
ern.
AMORTISSEUR ARRIERE
FEDERBEIN
POINTS DE DEPOSE
Roulement
1. Déposer:
Bague d’arrêt (Roulement supérieur) 1
N.B.:
Appuyer sur le roulement en poussant sur la cage
extérieure et enlever la bague d’arrêt.
2. Déposer:
Roulement supérieur 1
N.B.:
Enlever le roulement en appuyant sur la cage exté-
rieure.
3. Déposer:
Roulement inférieur 1
N.B.:
Enlever le roulement en appuyant sur la cage exté-
rieure.
CONTROLE
Amortisseur arrière
1. Contrôler:
Tige d’amortisseur 1
Déformée/endommagement → Changer
l’amortisseur complet.
Amortisseur 2
Fuite d’huile → Changer l’amortisseur
complet.
Fuite de gaz → Remplacer l’amortisseur
complet.
Ressort 3
Endommagement → Changer le ressort.
Fatigue → Changer le ressort.
Comprimer et détendre le ressort.
Guide de ressort 4
Usure/endommagement → Changer le
guide de ressort.
Roulement 5
Jeu rotation irrégulière/rouille → Changer.

5 - 62
CHASREAR SHOCK ABSORBER
EC585000
ASSEMBLY AND INSTALLATION
EC585300
Bearing
1. Install:
Upper bearing 1
NOTE:
Install the bearing parallel until the stopper ring
groove appears by pressing its outer race.
CAUTION:
Do not apply the grease on the bearing
outer race because it will wear the rear
shock absorber surface on which the bear-
ing is press fitted.
2. Install:
Stopper ring (upper bearing) 1
NOTE:
After installing the stopper ring, push back the
bearing until it contacts the stopper ring.
New
3. Install:
Lower bearing 1
NOTE:
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
Installed depth of the bearing a:
4 mm (0.16 in)
EC585111
Spring (rear shock absorber)
1. Install:
Spring 1
Spring guide (upper) 2
Spring guide (lower) 3

5 - 62
CHAS
AMORTISSEUR ARRIERE
FEDERBEIN
ZUSAMMENBAU UND MONTAGE
Lager
1. Montieren:
Oberes Lager 1
HINWEIS:
Das Lager am äußeren Laufring gleichmäßig
einpressen, bis die Sicherungsring-Nut sicht-
bar wird.
ACHTUNG:
Kein Fett auf den äußeren Lagerlaufring
auftragen, um das Federbein an dieser
Stelle vor Beschädigung zu schützen.
2. Montieren:
Sicherungsring (Oberes Lager) 1
HINWEIS:
Nach dem Einbau des Sicherungsringes das
Lager zurückdrücken, bis es den Sicherungs-
ring berührt.
New
3. Montieren:
Unteres Lager 1
HINWEIS:
Zum Einbau des Lagers eine Presse auf der
Seite mit Herstellerbezeichnung oder Zahlen
ansetzen und einpressen.
Einbautiefe des Lager a:
4 mm (0,16 in)
Feder (Federbein)
1. Montieren:
Feder 1
Federführung (oben) 2
Federführung (unten) 3 REMONTAGE ET MONTAGE
Roulement
1. Monter:
Roulement supérieur 1
N.B.:
Monter le roulement parallèlement jusqu’à ce que
la cannelure de la bague d’arrêt apparaisse en
appuyant sur la case extérieure.
ATTENTION:
Ne pas appliquer de graisse sur la cage exté-
rieure du roulement, car elle userait la surface
de l’amortisseur arrière sur laquelle est insérée
le roulement.
2. Monter:
Bague d’arrêt (Roulement supérieur) 1
N.B.:
Après avoir installé la bague d’arrêt, repousser le
roulement jusqu’à ce qu’il touche la bague d’arrêt.
New
3. Monter:
Roulement inférieur 1
N.B.:
Monter le roulement en appuyant sur son côté por-
teur de la marque ou des numéros de fabrication.
Position de montage du roulement a:
4 mm (0,16 in)
Ressort (amortisseur arrière)
1. Monter:
Ressort 1
Guide de ressort (supérieur) 2
Guide de ressort (inférieur) 3

5 - 63

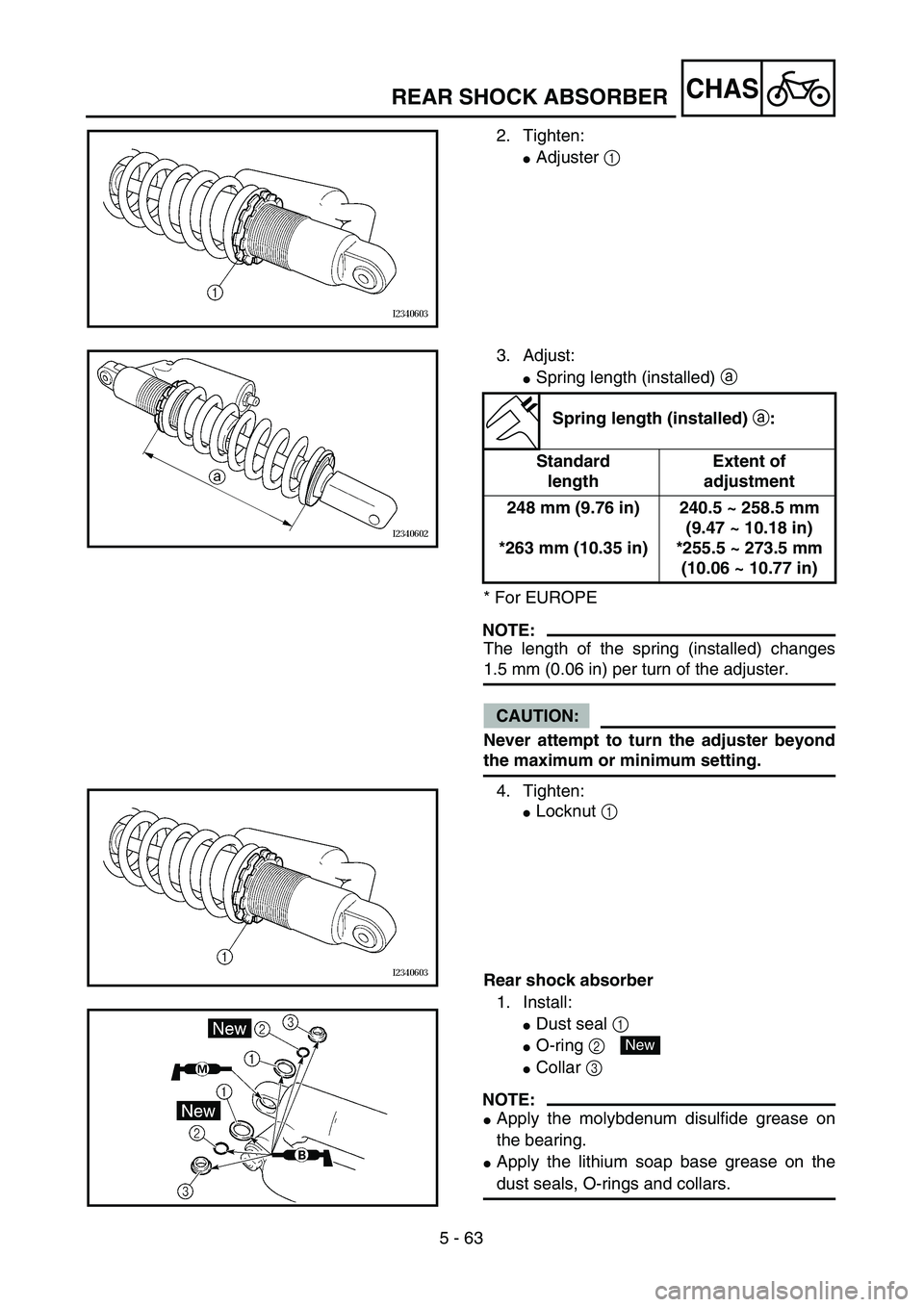

CHASREAR SHOCK ABSORBER
2. Tighten:
Adjuster 1
3. Adjust:
Spring length (installed) a
* For EUROPE
NOTE:
The length of the spring (installed) changes
1.5 mm (0.06 in) per turn of the adjuster.
CAUTION:
Never attempt to turn the adjuster beyond
the maximum or minimum setting.
4. Tighten:
Locknut 1
Rear shock absorber
1. Install:
Dust seal 1
O-ring 2
Collar 3
NOTE:
Apply the molybdenum disulfide grease on
the bearing.
Apply the lithium soap base grease on the
dust seals, O-rings and collars.
Spring length (installed) a:
Standard
lengthExtent of
adjustment
248 mm (9.76 in)
*263 mm (10.35 in)240.5 ~ 258.5 mm
(9.47 ~ 10.18 in)
*255.5 ~ 273.5 mm
(10.06 ~ 10.77 in)
New
