YAMAHA YZ450F 2004 Owners Manual

TUNREGLAGE

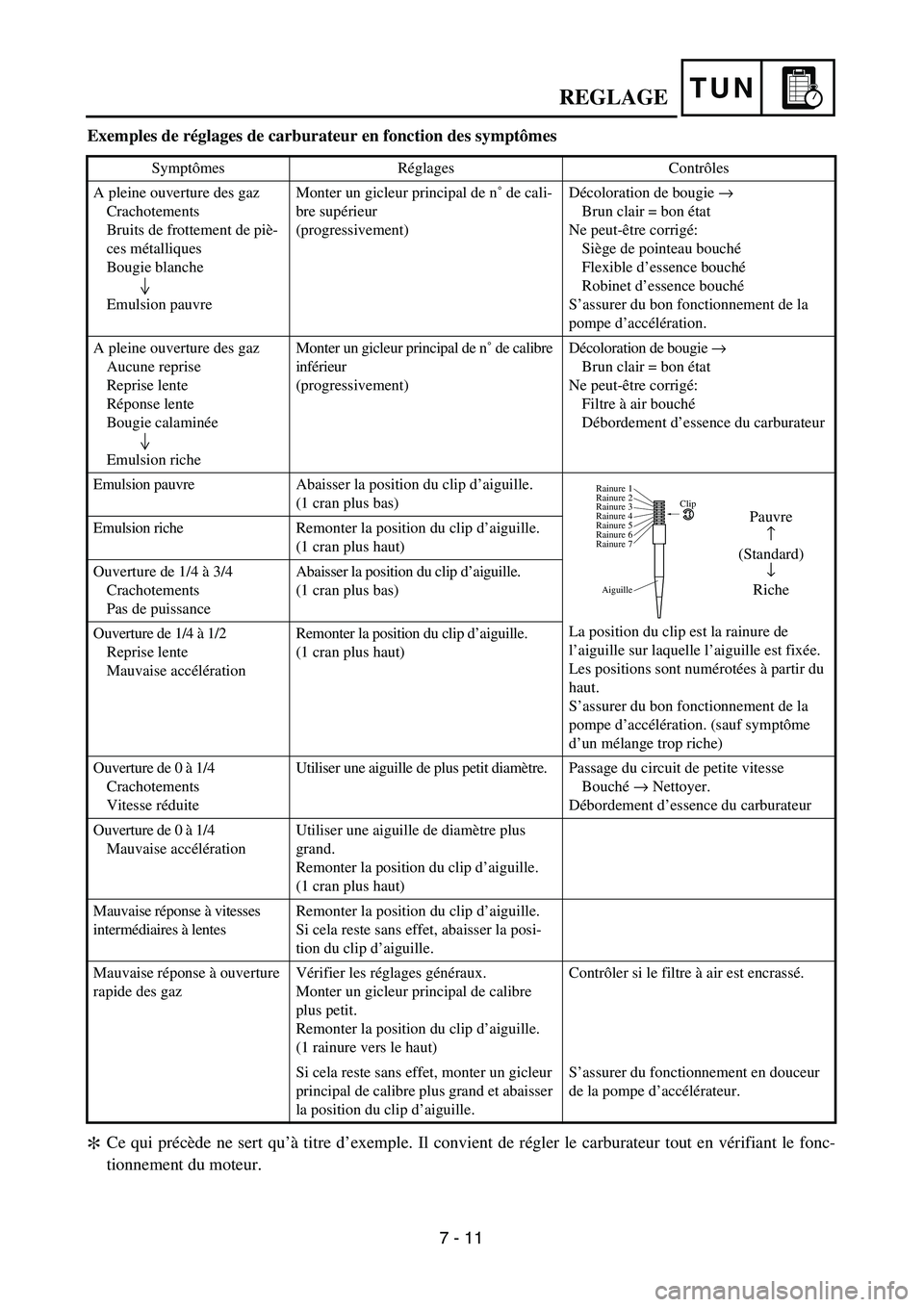

Exemples de réglages de carburateur en fonction des symptômes
Ce qui précède ne sert qu’à titre d’exemple. Il convient de régler le carburateur tout en vérifiant le fonc-
tionnement du moteur.
Symptômes Réglages Contrôles
A pleine ouverture des gaz
Crachotements
Bruits de frottement de piè-
ces métalliques
Bougie blanche
Emulsion pauvreMonter un gicleur principal de n˚ de cali-
bre supérieur
(progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Siège de pointeau bouché
Flexible d’essence bouché
Robinet d’essence bouché
S’assurer du bon fonctionnement de la
pompe d’accélération.
A pleine ouverture des gaz
Aucune reprise
Reprise lente
Réponse lente
Bougie calaminée
Emulsion richeMonter un gicleur principal de n˚ de calibre
inférieur
(progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Filtre à air bouché
Débordement d’essence du carburateur
Emulsion pauvreAbaisser la position du clip d’aiguille.
(1 cran plus bas)
La position du clip est la rainure de
l’aiguille sur laquelle l’aiguille est fixée.
Les positions sont numérotées à partir du
haut.
S’assurer du bon fonctionnement de la
pompe d’accélération. (sauf symptôme
d’un mélange trop riche) Emulsion richeRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 1/4 à 3/4
Crachotements
Pas de puissanceAbaisser la position du clip d’aiguille.
(1 cran plus bas)
Ouverture de 1/4 à 1/2
Reprise lente
Mauvaise accélérationRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 0 à 1/4
Crachotements
Vitesse réduiteUtiliser une aiguille de plus petit diamètre.Passage du circuit de petite vitesse
Bouché → Nettoyer.
Débordement d’essence du carburateur
Ouverture de 0 à 1/4
Mauvaise accélérationUtiliser une aiguille de diamètre plus
grand.
Remonter la position du clip d’aiguille.
(1 cran plus haut)
Mauvaise réponse à vitesses
intermédiaires à lentesRemonter la position du clip d’aiguille.
Si cela reste sans effet, abaisser la posi-
tion du clip d’aiguille.
Mauvaise réponse à ouverture
rapide des gazVérifier les réglages généraux.
Monter un gicleur principal de calibre
plus petit.
Remonter la position du clip d’aiguille.
(1 rainure vers le haut)Contrôler si le filtre à air est encrassé.
Si cela reste sans effet, monter un gicleur
principal de calibre plus grand et abaisser
la position du clip d’aiguille.S’assurer du fonctionnement en douceur
de la pompe d’accélérateur.
AiguilleClip
Rainure 7 Rainure 6
Rainure 5
Rainure 4
Rainure 3
Rainure 2
Rainure 1
Pauvre
↑
(Standard)
↓
Riche
*
7 - 11

TUNEINSTELLUNG

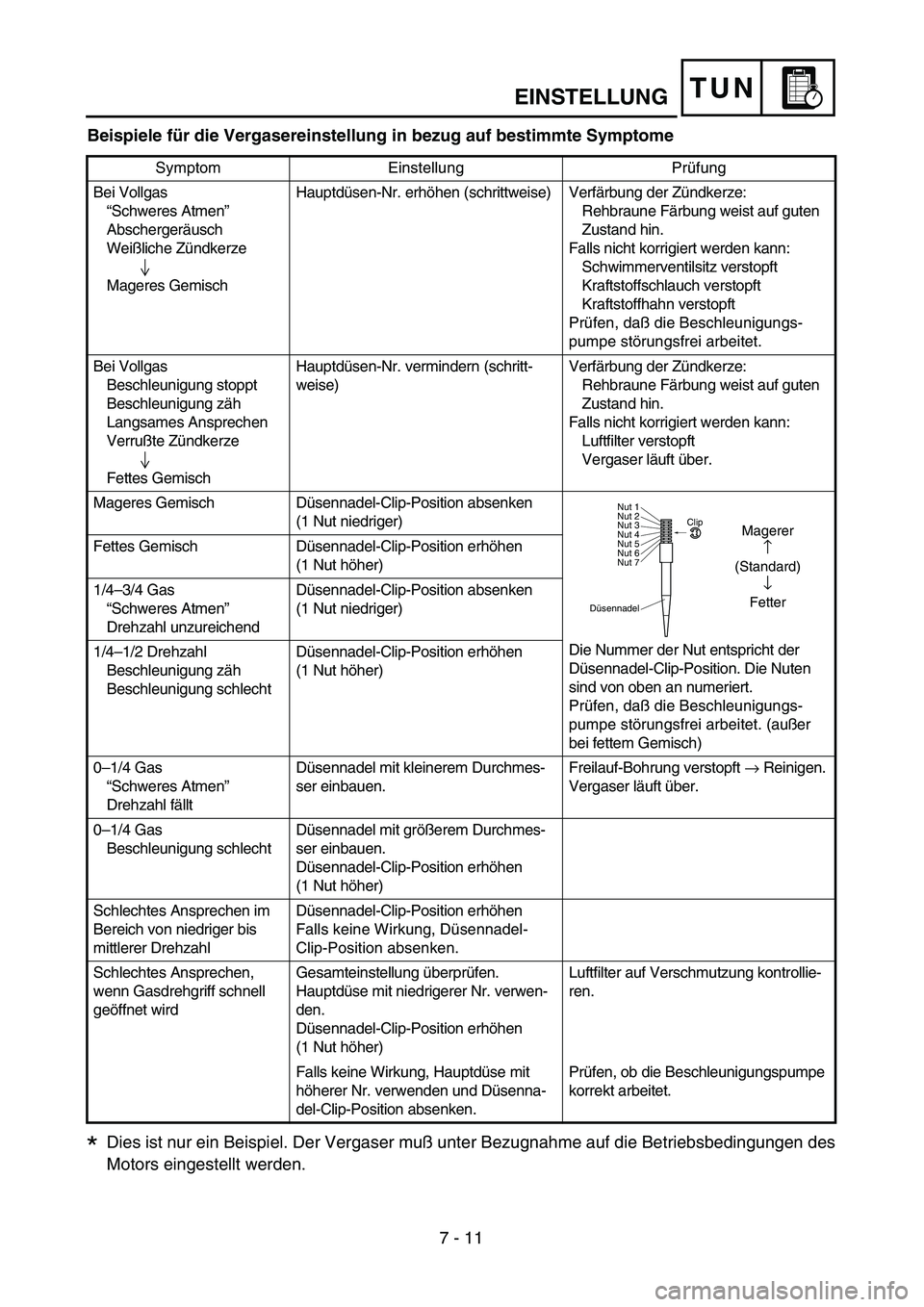

Beispiele für die Vergasereinstellung in bezug auf bestimmte Symptome
Dies ist nur ein Beispiel. Der Vergaser muß unter Bezugnahme auf die Betriebsbedingungen des
Motors eingestellt werden.
Symptom Einstellung Prüfung
Bei Vollgas
“Schweres Atmen”
Abschergeräusch
Weißliche Zündkerze
Mageres GemischHauptdüsen-Nr. erhöhen (schrittweise) Verfärbung der Zündkerze:
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Schwimmerventilsitz verstopft
Kraftstoffschlauch verstopft
Kraftstoffhahn verstopft
Prüfen, daß die Beschleunigungs-
pumpe störungsfrei arbeitet.
Bei Vollgas
Beschleunigung stoppt
Beschleunigung zäh
Langsames Ansprechen
Verrußte Zündkerze
Fettes GemischHauptdüsen-Nr. vermindern (schritt-
weise)Verfärbung der Zündkerze:
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Luftfilter verstopft
Vergaser läuft über.
Mageres Gemisch Düsennadel-Clip-Position absenken
(1 Nut niedriger)
Die Nummer der Nut entspricht der
Düsennadel-Clip-Position. Die Nuten
sind von oben an numeriert.
Prüfen, daß die Beschleunigungs-
pumpe störungsfrei arbeitet. (außer
bei fettem Gemisch) Fettes Gemisch Düsennadel-Clip-Position erhöhen
(1 Nut höher)
1/4–3/4 Gas
“Schweres Atmen”
Drehzahl unzureichendDüsennadel-Clip-Position absenken
(1 Nut niedriger)
1/4–1/2 Drehzahl
Beschleunigung zäh
Beschleunigung schlechtDüsennadel-Clip-Position erhöhen
(1 Nut höher)
0–1/4 Gas
“Schweres Atmen”
Drehzahl fälltDüsennadel mit kleinerem Durchmes-
ser einbauen.Freilauf-Bohrung verstopft → Reinigen.
Vergaser läuft über.
0–1/4 Gas
Beschleunigung schlechtDüsennadel mit größerem Durchmes-
ser einbauen.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)
Schlechtes Ansprechen im
Bereich von niedriger bis
mittlerer DrehzahlDüsennadel-Clip-Position erhöhen
Falls keine Wirkung, Düsennadel-
Clip-Position absenken.
Schlechtes Ansprechen,
wenn Gasdrehgriff schnell
geöffnet wirdGesamteinstellung überprüfen.
Hauptdüse mit niedrigerer Nr. verwen-
den.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)Luftfilter auf Verschmutzung kontrollie-
ren.
Falls keine Wirkung, Hauptdüse mit
höherer Nr. verwenden und Düsenna-
del-Clip-Position absenken.Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet.
DüsennadelClip
Nut 7 Nut 6
Nut 5
Nut 4
Nut 3
Nut 2
Nut 1
Magerer
↑
(Standard)
↓
Fetter
*
7 - 11

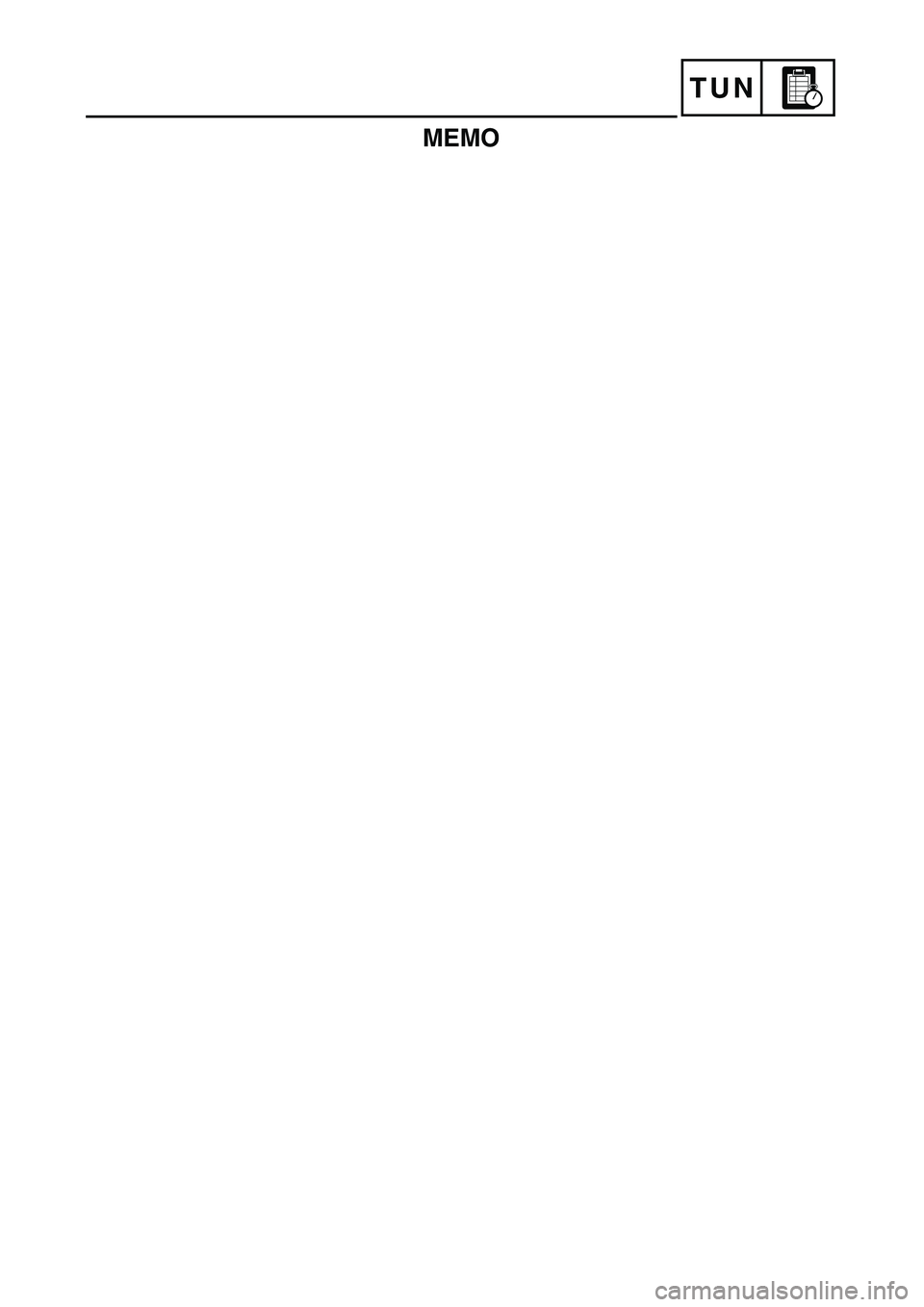

TUN
MEMO

7 - 12
TUN
EC720000
CHASSIS
EC71P002

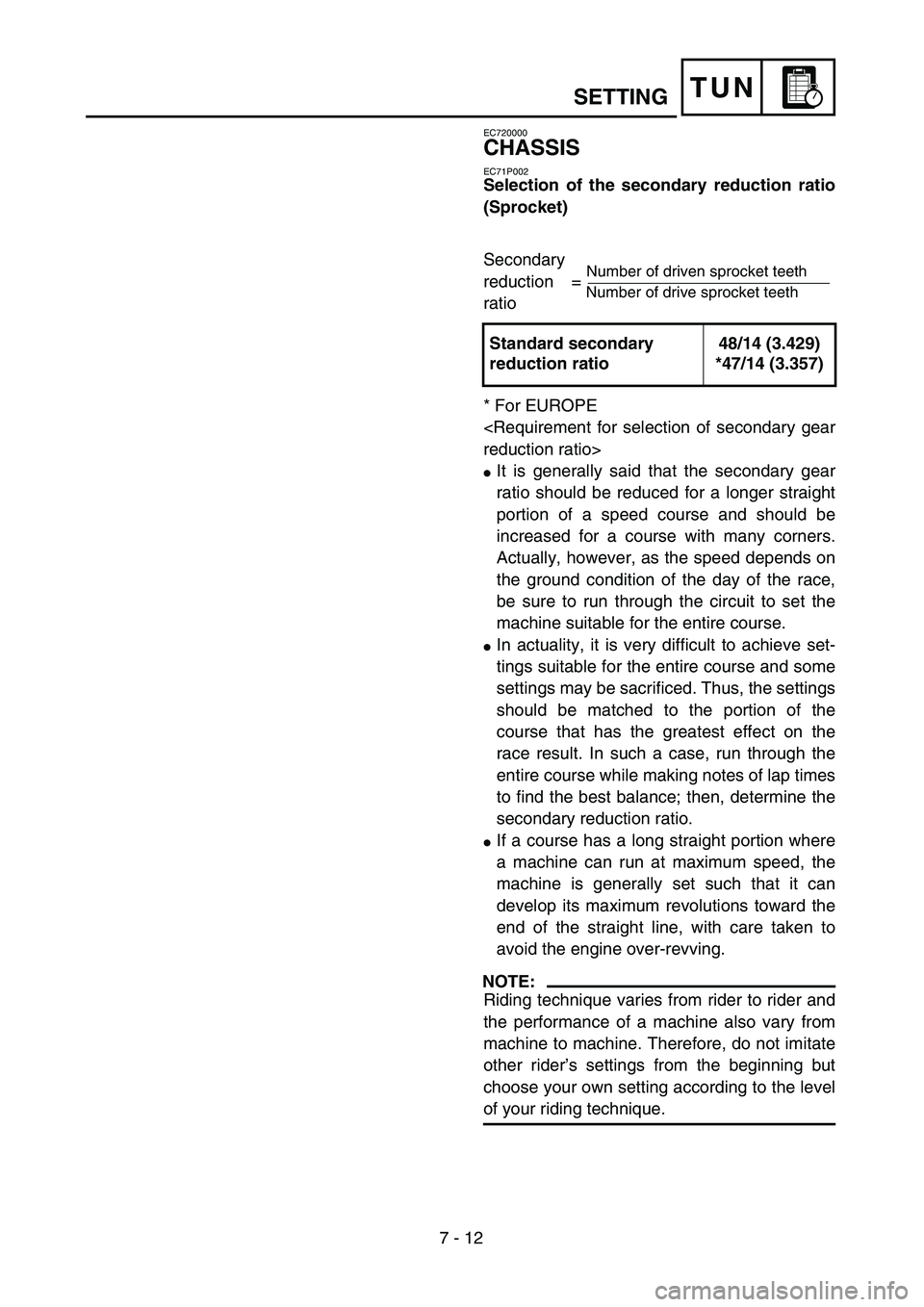

Selection of the secondary reduction ratio
(Sprocket)
Secondary
reduction =
ratio
* For EUROPE
reduction ratio>
It is generally said that the secondary gear
ratio should be reduced for a longer straight
portion of a speed course and should be
increased for a course with many corners.
Actually, however, as the speed depends on
the ground condition of the day of the race,
be sure to run through the circuit to set the
machine suitable for the entire course.
In actuality, it is very difficult to achieve set-
tings suitable for the entire course and some
settings may be sacrificed. Thus, the settings
should be matched to the portion of the
course that has the greatest effect on the
race result. In such a case, run through the
entire course while making notes of lap times
to find the best balance; then, determine the
secondary reduction ratio.
If a course has a long straight portion where
a machine can run at maximum speed, the
machine is generally set such that it can
develop its maximum revolutions toward the
end of the straight line, with care taken to
avoid the engine over-revving.
NOTE:
Riding technique varies from rider to rider and
the performance of a machine also vary from
machine to machine. Therefore, do not imitate
other rider’s settings from the beginning but
choose your own setting according to the level
of your riding technique.Standard secondary
reduction ratio48/14 (3.429)
*47/14 (3.357)
Number of driven sprocket teeth
Number of drive sprocket teeth
SETTING

TUN
FAHRGESTELL
Sekundärüntersetzungsverhältnis (Ketten-
räder) wählen
Sekundär-
übersetzungs- =
verhältnis
* Nur EUROPA
Sekundärübersetzungsverhältnisses>
Das Sekundärübersetzungsverhältnis sollte
im allgemeinen reduziert werden, wenn die
Rennstrecke längere Geraden aufweist, und
erhöht werden, wenn die Strekke zahlreiche
Kurven aufweist. Da aber in der Praxis das
optimale Verhältnis von anderen Faktoren
wie dem Zustand der Strecke beeinflußt
wird, sollte die Strecke am Renntag abfahren
werden, um die richtige Wahl zu treffen.
In der Praxis ist es schwierig, eine Einstel-
lung zu finden, die für die ganze Strecke op-
timal ist, und man ist gezwungen, Kompro-
misse einzugehen. Die Einstellung sollte
deshalb dem Teil der Strekke angepaßt wer-
den, der für das Rennen am wichtigsten ist.
Fahren Sie die Strecke ab und notieren Sie
die Rundenzeiten, um die ausgewogenste
Einstellung zu bestimmen; legen Sie danach
das Sekundärübersetzungsverhältnis fest.
Wenn eine Strecke eine lange Gerade auf-
weist, wo die Maschine mit Höchstgeschwin-
digkeit gefahren werden kann, sollte die Ma-
schine grundsätzlich so abgestimmt werden,
daß sie zum Ende der Gerade hin die Maxi-
maldrehzahl entwikkeln kann, ohne daß der
Motor überdreht.
HINWEIS:
Jeder Fahrer hat seine eigene Fahrtechnik,
und die Leistung einzelner Maschinen kann
auch bei Baugleichheit variieren. Übernehmen
Sie darum nicht einfach die Einstellungen an-
derer Fahrer, sondern finden Sie Ihre eigene
optimale Einstellung entsprechend Ihrer Fahr-
technik heraus.Standard-Sekundärüber-
setzungsverhältnis48/14 (3,429)
*47/14 (3,357)
REGLAGE
EINSTELLUNG
Anzahl der Zähne am
angetriebenen Kettenrad
Anzahl der Zähne am
Antriebskettenrad
PARTIE CYCLE

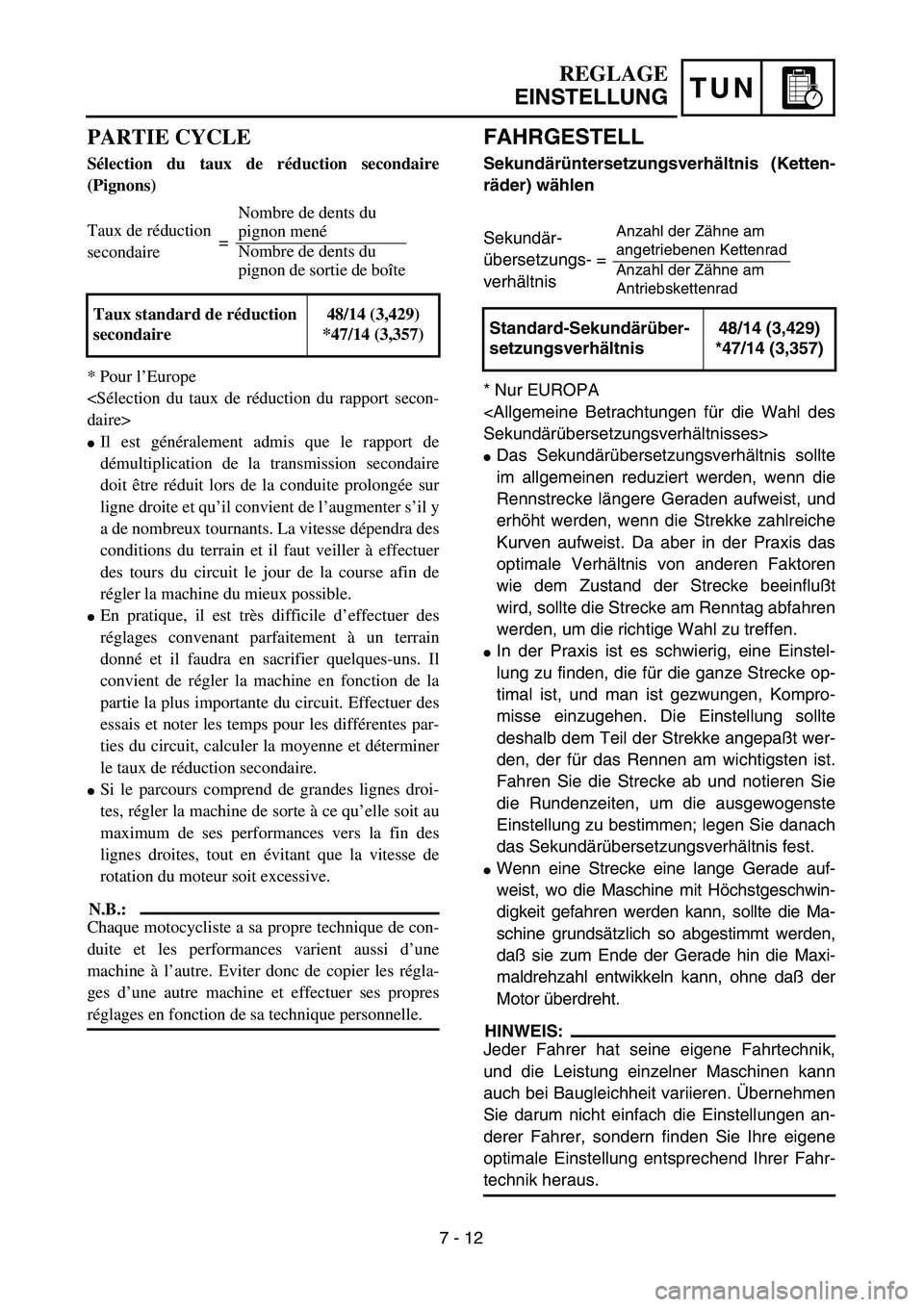

Sélection du taux de réduction secondaire
(Pignons)
Taux de réduction
secondaire
* Pour l’Europe
daire>
Il est généralement admis que le rapport de
démultiplication de la transmission secondaire
doit être réduit lors de la conduite prolongée sur
ligne droite et qu’il convient de l’augmenter s’il y
a de nombreux tournants. La vitesse dépendra des
conditions du terrain et il faut veiller à effectuer
des tours du circuit le jour de la course afin de
régler la machine du mieux possible.
En pratique, il est très difficile d’effectuer des
réglages convenant parfaitement à un terrain
donné et il faudra en sacrifier quelques-uns. Il
convient de régler la machine en fonction de la
partie la plus importante du circuit. Effectuer des
essais et noter les temps pour les différentes par-
ties du circuit, calculer la moyenne et déterminer
le taux de réduction secondaire.
Si le parcours comprend de grandes lignes droi-
tes, régler la machine de sorte à ce qu’elle soit au
maximum de ses performances vers la fin des
lignes droites, tout en évitant que la vitesse de
rotation du moteur soit excessive.
N.B.:
Chaque motocycliste a sa propre technique de con-
duite et les performances varient aussi d’une
machine à l’autre. Eviter donc de copier les régla-
ges d’une autre machine et effectuer ses propres
réglages en fonction de sa technique personnelle. Taux standard de réduction
secondaire48/14 (3,429)
*47/14 (3,357)
Nombre de dents du
pignon mené
Nombre de dents du
pignon de sortie de boîte =
7 - 12

7 - 13
TUNSETTING
EC72N000

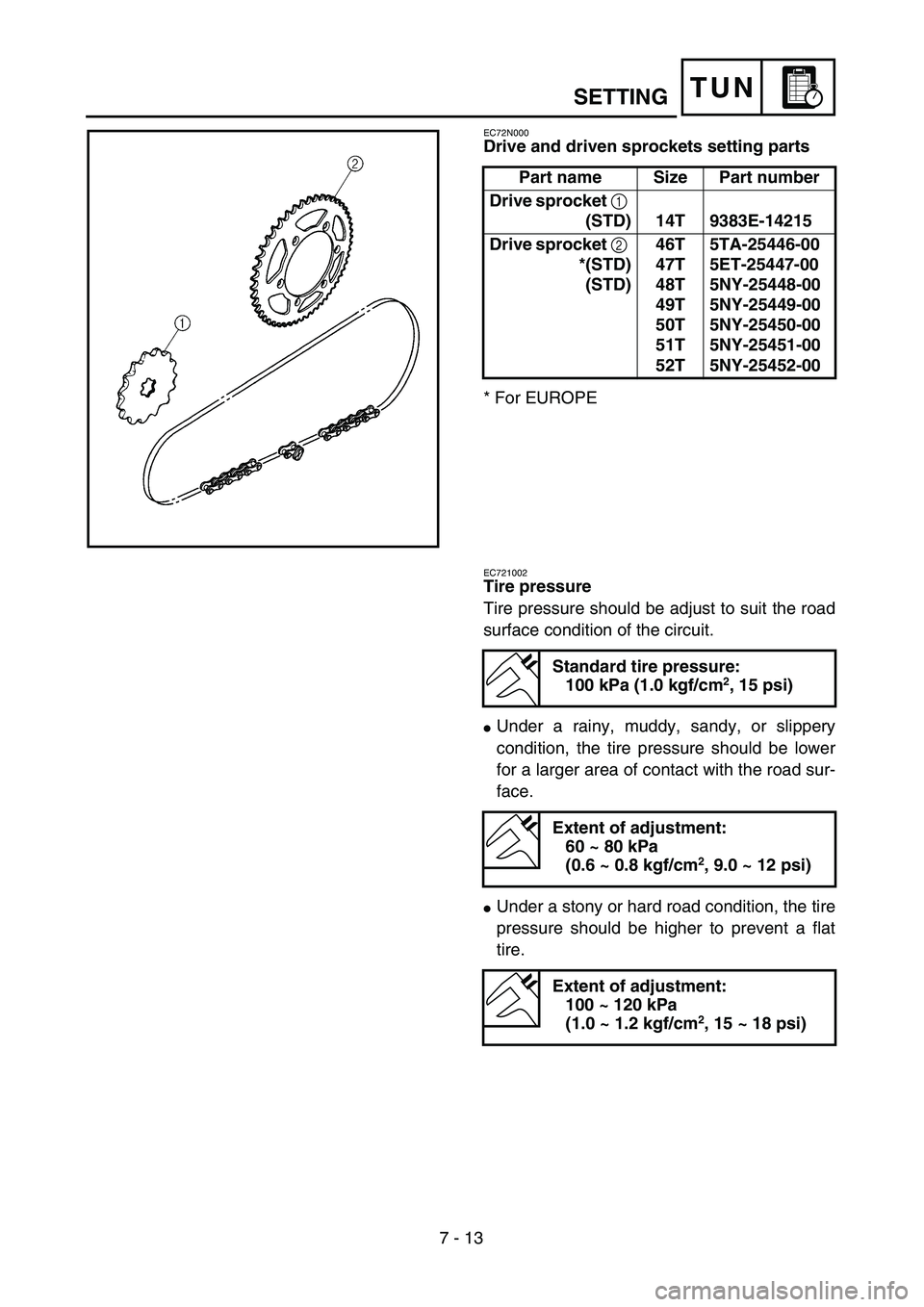

Drive and driven sprockets setting parts
* For EUROPEPart name Size Part number
Drive sprocket 1
(STD) 14T 9383E-14215
Drive sprocket 2
*(STD)
(STD)46T
47T
48T
49T
50T
51T
52T5TA-25446-00
5ET-25447-00
5NY-25448-00
5NY-25449-00
5NY-25450-00
5NY-25451-00
5NY-25452-00
EC721002
Tire pressure
Tire pressure should be adjust to suit the road
surface condition of the circuit.
Under a rainy, muddy, sandy, or slippery
condition, the tire pressure should be lower
for a larger area of contact with the road sur-
face.
Under a stony or hard road condition, the tire
pressure should be higher to prevent a flat
tire.
Standard tire pressure:
100 kPa (1.0 kgf/cm2, 15 psi)
Extent of adjustment:
60 ~ 80 kPa
(0.6 ~ 0.8 kgf/cm
2, 9.0 ~ 12 psi)
Extent of adjustment:
100 ~ 120 kPa
(1.0 ~ 1.2 kgf/cm
2, 15 ~ 18 psi)

TUN

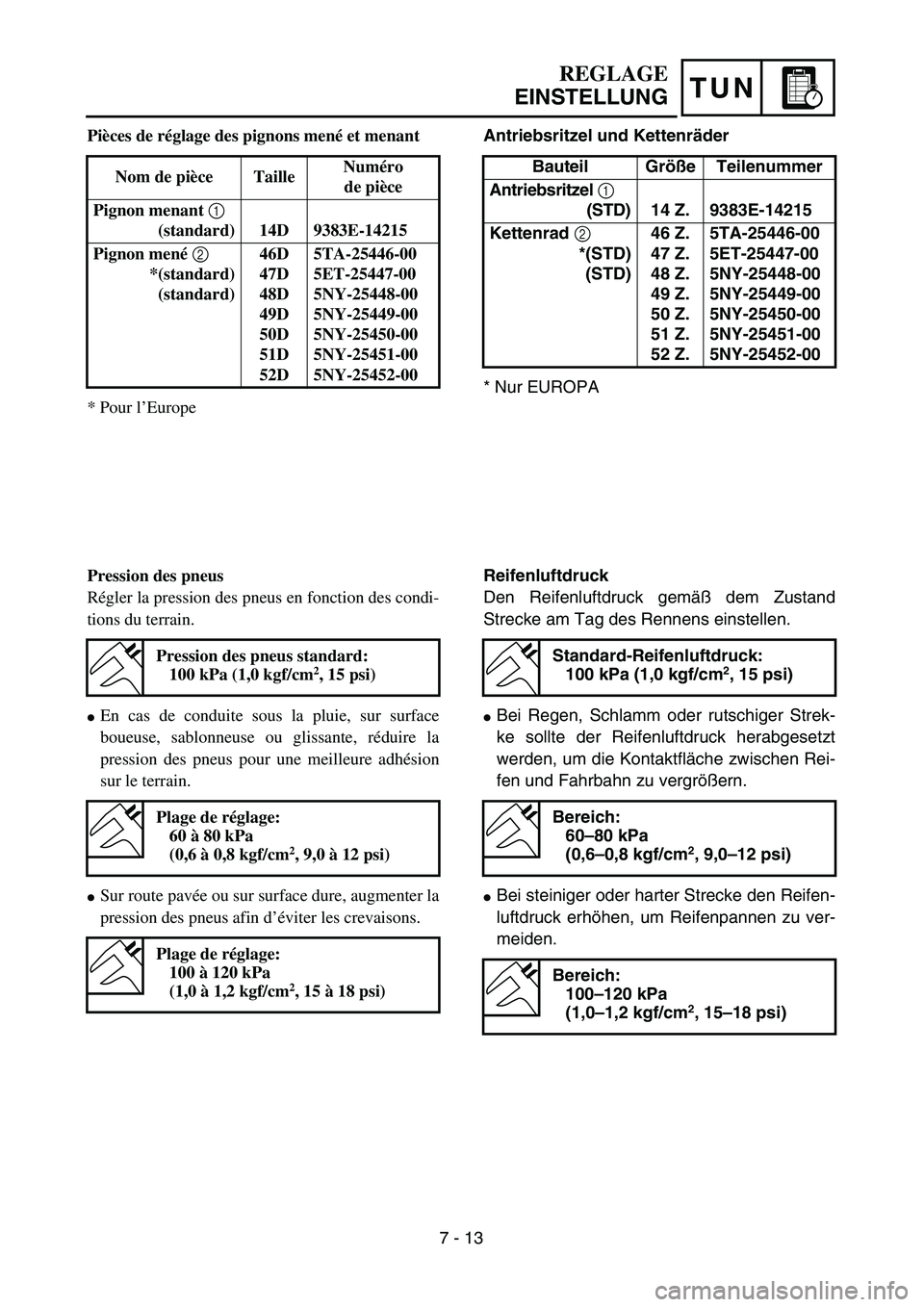

Antriebsritzel und Kettenräder
* Nur EUROPABauteil Größe Teilenummer
Antriebsritzel 1
(STD) 14 Z. 9383E-14215
Kettenrad 2
*(STD)
(STD)46 Z.
47 Z.
48 Z.
49 Z.
50 Z.
51 Z.
52 Z.5TA-25446-00
5ET-25447-00
5NY-25448-00
5NY-25449-00
5NY-25450-00
5NY-25451-00
5NY-25452-00
Reifenluftdruck
Den Reifenluftdruck gemäß dem Zustand
Strecke am Tag des Rennens einstellen.
Bei Regen, Schlamm oder rutschiger Strek-
ke sollte der Reifenluftdruck herabgesetzt
werden, um die Kontaktfläche zwischen Rei-
fen und Fahrbahn zu vergrößern.
Bei steiniger oder harter Strecke den Reifen-
luftdruck erhöhen, um Reifenpannen zu ver-
meiden.
Standard-Reifenluftdruck:
100 kPa (1,0 kgf/cm2, 15 psi)
Bereich:
60–80 kPa
(0,6–0,8 kgf/cm
2, 9,0–12 psi)
Bereich:
100–120 kPa
(1,0–1,2 kgf/cm
2, 15–18 psi)
REGLAGE
EINSTELLUNG
Pièces de réglage des pignons mené et menant
* Pour l’Europe Nom de pièce TailleNuméro
de pièce
Pignon menant 1
(standard) 14D 9383E-14215
Pignon mené 2
*(standard)
(standard)46D
47D
48D
49D
50D
51D
52D5TA-25446-00
5ET-25447-00
5NY-25448-00
5NY-25449-00
5NY-25450-00
5NY-25451-00
5NY-25452-00
Pression des pneus
Régler la pression des pneus en fonction des condi-
tions du terrain.
En cas de conduite sous la pluie, sur surface
boueuse, sablonneuse ou glissante, réduire la
pression des pneus pour une meilleure adhésion
sur le terrain.
Sur route pavée ou sur surface dure, augmenter la
pression des pneus afin d’éviter les crevaisons.
Pression des pneus standard:
100 kPa (1,0 kgf/cm2, 15 psi)
Plage de réglage:
60 à 80 kPa
(0,6 à 0,8 kgf/cm
2, 9,0 à 12 psi)
Plage de réglage:
100 à 120 kPa
(1,0 à 1,2 kgf/cm
2, 15 à 18 psi)
7 - 13

7 - 14

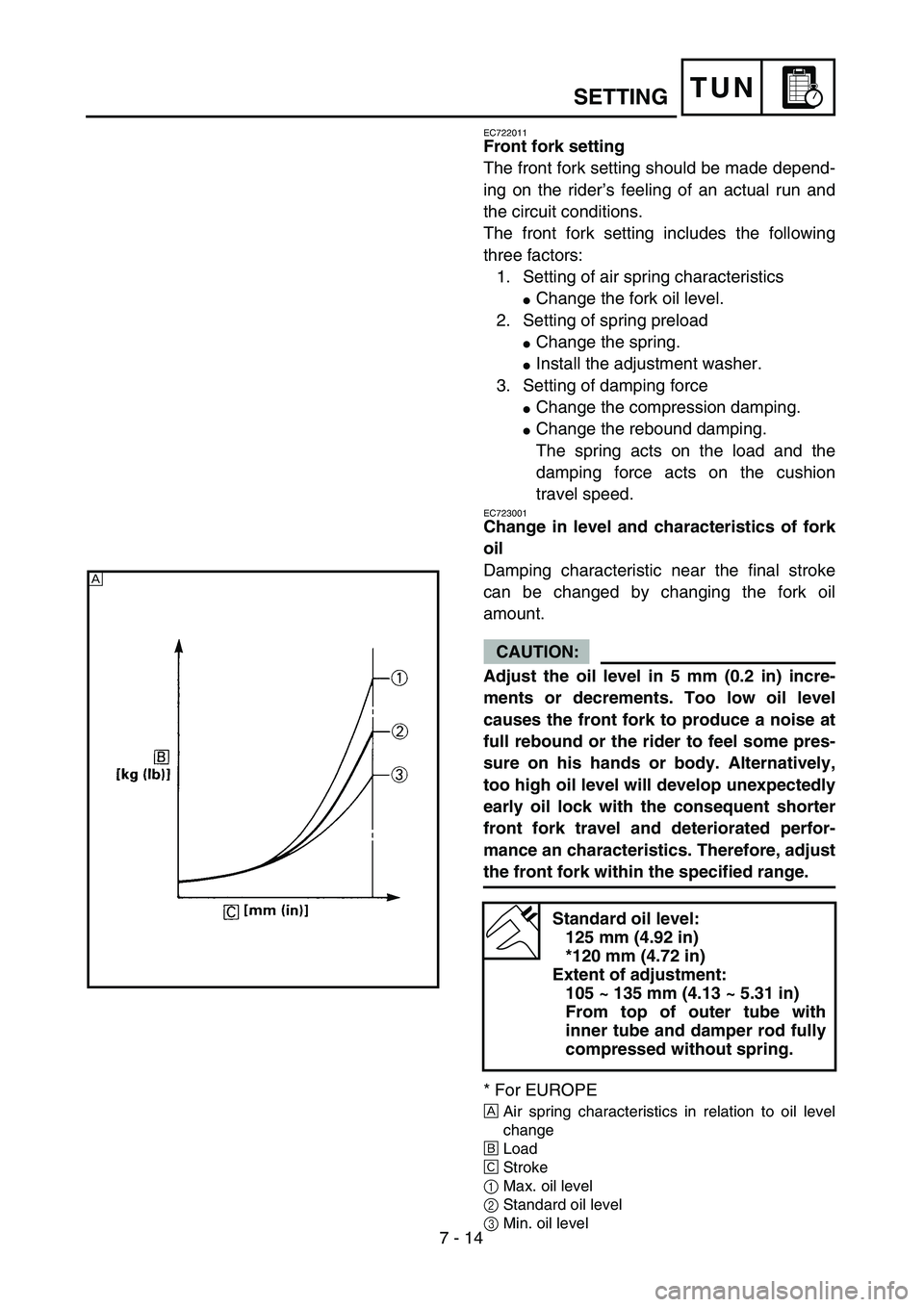

TUNSETTING
EC722011
Front fork setting
The front fork setting should be made depend-
ing on the rider’s feeling of an actual run and
the circuit conditions.
The front fork setting includes the following
three factors:
1. Setting of air spring characteristics
Change the fork oil level.
2. Setting of spring preload
Change the spring.
Install the adjustment washer.
3. Setting of damping force
Change the compression damping.
Change the rebound damping.
The spring acts on the load and the
damping force acts on the cushion
travel speed.
EC723001
Change in level and characteristics of fork
oil
Damping characteristic near the final stroke
can be changed by changing the fork oil
amount.
CAUTION:
Adjust the oil level in 5 mm (0.2 in) incre-
ments or decrements. Too low oil level
causes the front fork to produce a noise at
full rebound or the rider to feel some pres-
sure on his hands or body. Alternatively,
too high oil level will develop unexpectedly
early oil lock with the consequent shorter
front fork travel and deteriorated perfor-
mance an characteristics. Therefore, adjust
the front fork within the specified range.
* For EUROPE
ÅAir spring characteristics in relation to oil level
change
ıLoad
ÇStroke
1Max. oil level
2Standard oil level
3Min. oil level
Standard oil level:
125 mm (4.92 in)
*120 mm (4.72 in)
Extent of adjustment:
105 ~ 135 mm (4.13 ~ 5.31 in)
From top of outer tube with
inner tube and damper rod fully
compressed without spring.
Å

TUN
REGLAGE
EINSTELLUNG
Teleskopgabel einstellen
Die Einstellung der Gabel sollte entsprechend
dem Gefühl des Fahrers, nach einer Testfahrt
und entsprechend dem Zustand der Strecke
vorgenommen werden.
Die Einstellung der Vorderradgabel umfaßt die
folgenden drei Faktoren:
1. Einstellung der Luftfedereigenschaften
Gabelölstand ändern
2. Einstellung der Federvorspannung
Feder wechseln
Einstellscheibe einbauen
3. Einstellung der Dämpfung
Druckstufendämpfung einstellen
Zugstufendämpfung einstellen
Die Federung wirkt auf die Belastbar-
keit, die Dämpfung auf die Bewegungs-
geschwindigkeit der Federelemente
ein.
Gabelölstand ändern
Die Dämpfungseigenschaften im Bereich
Nähe des Endhubs können durch den Gabel-
ölstand geändert werden.
ACHTUNG:
Den Ölstand in Schritten von 5 mm (0,2 in)
verändern. Zu niedriger Ölstand erzeugt
nicht nur Geräusche beim vollem Ausfe-
dern der Gabel, sondern bewirkt auch spür-
bare Schläge in Händen und Körper. Zu ho-
her Ölstand verursacht zu frühe
Bewegungsbegrenzung mit entsprechend
verkürztem Federweg und Leistungsbeein-
trächtigung. Der Gabelölstand muß sich
deshalb immer im Sollbereich befinden.
* Nur EUROPA
ÅLuftfedereigenschaften in Bezug zum Gabelöl-
stand
ıBelastung
ÇFederweg
1Max. Ölstand
2Normaler Ölstand
3Min. Ölstand
Gabelölstand:
(gemessen von der Oberkante
des Standrohres, Gabel und
Dämpferrohr vollständig eingefe-
dert, ohne Gabelfeder)
Standard:
125 mm (4,92 in)
*120 mm (4,72 in)
Bereich:
105–135 mm (4,13–5,31 in)
Réglages de la fourche avant
Régler la fourche avant en fonction de la sensation
lors de la conduite ainsi que des conditions du ter-
rain.
Les trois réglages de la fourche avant sont les sui-
vants:
1. Réglage de l’amortissement pneumatique
Ajuster le niveau de l’huile de fourche.
2. Réglage de la précontrainte du ressort
Changer de type de ressort.
Monter la rondelle d’ajustage.
3. Réglage de l’amortissement
Régler la force de compression.
Régler la force de rebond.
Le ressort a une action sur la charge et la
suspension a une action sur la vitesse de la
course d’amortissement.
Ajustement du niveau d’huile de fourche
Les caractéristiques d’amortissement en fin de
course peuvent être modifiées en changeant la
quantité d’huile de fourche.
ATTENTION:
Ajuster le niveau d’huile par incréments ou
décréments de 5 mm (0,2 in). Quand le niveau
d’huile est trop bas, un bruit est produit quand
la fourche est entièrement comprimée ou le con-
ducteur ressent une certaine pression dans ses
mains ou son corps. De même, un niveau d’huile
trop élevé produira rapidement un bouchon
d’huile, entraînant une réduction de la course de
la fourche et une détérioration des performan-
ces et caractéristiques. Il est donc important de
régler le niveau d’huile dans la fourche confor-
mément aux spécifications données.
* Pour l’Europe
ÅCaractéristiques de l’amortissement pneumatique en
fonction du niveau d’huile
ıCharge
ÇCourse
1Niveau d’huile maximum
2Niveau d’huile standard
3Niveau d’huile minimum
Niveau d’huile standard:
125 mm (4,92 in)
*120 mm (4,72 in)
Plage de réglage:
105 à 135 mm (4,13 à 5,31 in)
Du haut de tube externe, tube
interne et tige d’amortisseur entiè-
rement comprimés sans ressort.
7 - 14

7 - 15
TUNSETTING
EC727020
Spring preload adjustment
The spring preload is adjusted by installing the
adjustment washer 1 between the spring seat
2 and fork spring 3.
CAUTION:
Do not install three or more adjustment
washers for each front fork.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
ÅLoad
ıFork stroke
1Without adjustment washer (standard)
21 adjustment washer
32 adjustment washers
Standard washer quantity:
Zero adjustment washers
Extent of adjustment:
Zero ~ 2 adjustment washers
EC72A001
Setting of spring after replacement
As the front fork setting can be easily affected
by rear suspension, take care so that the
machine front and rear are balanced (in posi-
tion, etc.) when setting the front fork.
1. Use of soft spring
Generally a soft spring gives a soft riding
feeling. Rebound damping tends to
become stronger and the front fork may
sink deeply over a series of gaps.
To set a soft spring:
Change the rebound damping.
Turn out one or two clicks.
Change the compression damping.
Turn in one or two clicks.
