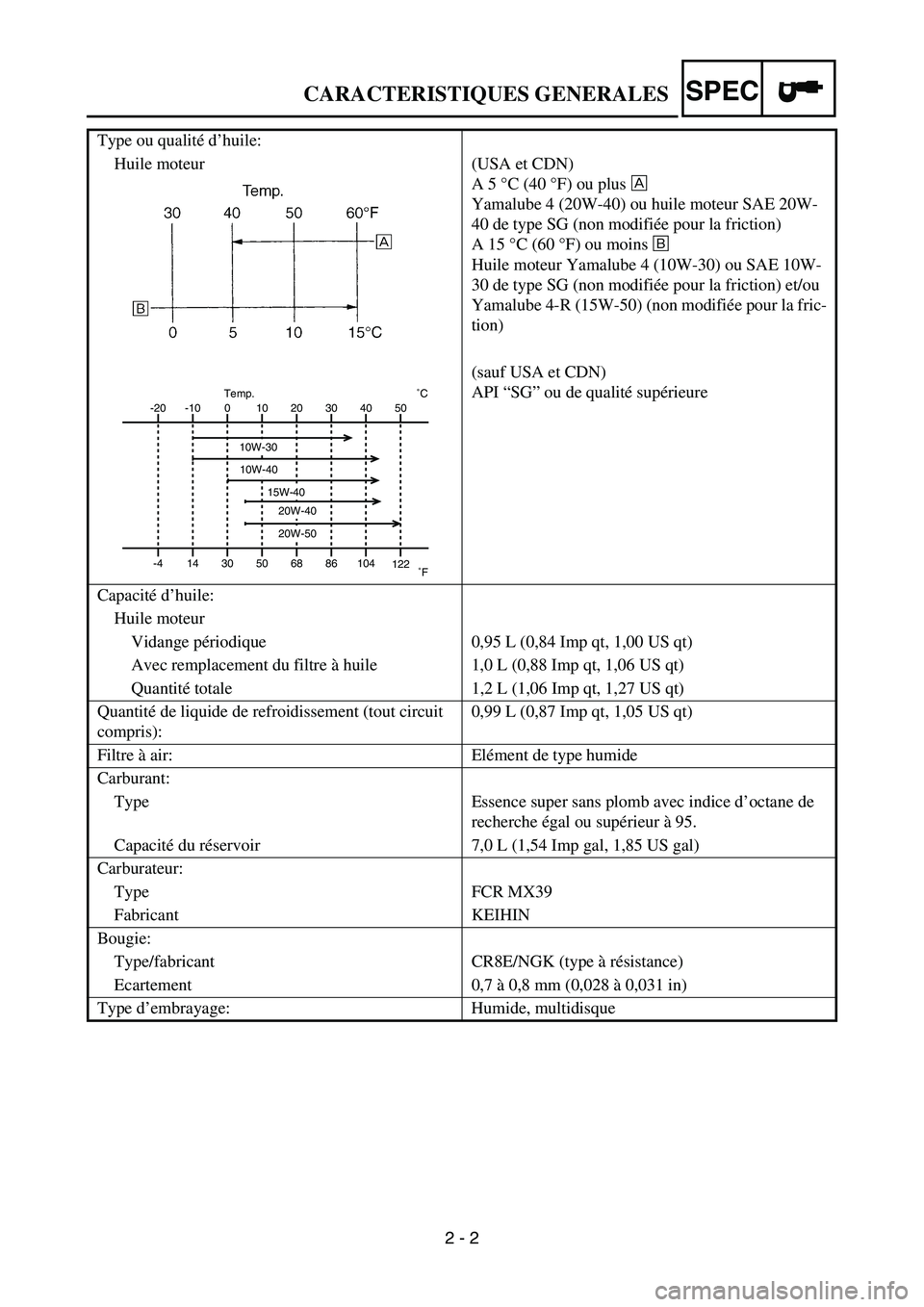

2 - 2
SPECCARACTERISTIQUES GENERALES
Type ou qualité d’huile:
Huile moteur (USA et CDN)
A 5 °C (40 °F) ou plus È
Yamalube 4 (20W-40) ou huile moteur SAE 20W-
40 de type SG (non modifiée pour la friction)
A 15 °C (60 °F) ou moins É
Huile moteur Yamalube 4 (10W-30) ou SAE 10W-
30 de type SG (non modifiée pour la friction) et/ou
Yamalube 4-R (15W-50) (non modifiée pour la fric-
tion)
(sauf USA et CDN)
API “SG” ou de qualité supérieure
Capacité d’huile:
Huile moteur
Vidange périodique 0,95 L (0,84 Imp qt, 1,00 US qt)
Avec remplacement du filtre à huile 1,0 L (0,88 Imp qt, 1,06 US qt)
Quantité totale 1,2 L (1,06 Imp qt, 1,27 US qt)
Quantité de liquide de refroidissement (tout circuit
compris):0,99 L (0,87 Imp qt, 1,05 US qt)
Filtre à air: Elément de type humide
Carburant:
Type Essence super sans plomb avec indice d’octane de
recherche égal ou supérieur à 95.
Capacité du réservoir 7,0 L (1,54 Imp gal, 1,85 US gal)
Carburateur:
Type FCR MX39
Fabricant KEIHIN
Bougie:
Type/fabricant CR8E/NGK (type à résistance)
Ecartement 0,7 à 0,8 mm (0,028 à 0,031 in)
Type d’embrayage: Humide, multidisque
-20
-4-10
140
3010
5020
6830
8640 50
104
122 ˚CTemp.
˚F
10W-30
10W-40
20W-40
20W-50
15W-40

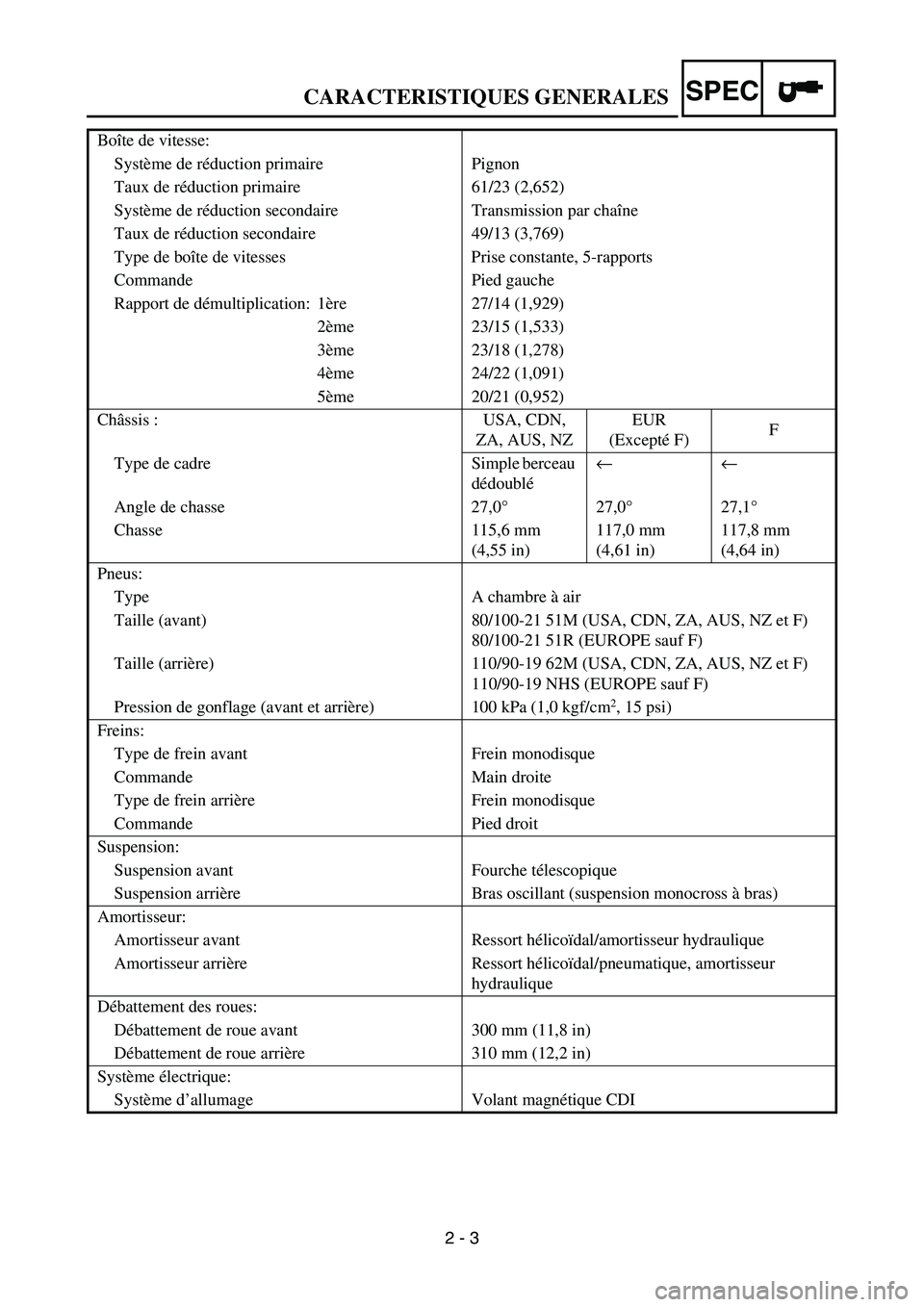

2 - 3
SPECCARACTERISTIQUES GENERALES
Boîte de vitesse:
Système de réduction primaire Pignon
Taux de réduction primaire 61/23 (2,652)
Système de réduction secondaire Transmission par chaîne
Taux de réduction secondaire 49/13 (3,769)
Type de boîte de vitesses Prise constante, 5-rapports
Commande Pied gauche
Rapport de démultiplication: 1ère 27/14 (1,929)
2ème 23/15 (1,533)
3ème 23/18 (1,278)
4ème 24/22 (1,091)
5ème 20/21 (0,952)
Châssis : USA, CDN,
ZA, AUS, NZEUR
(Excepté F)F
Type de cadre Simple berceau
dédoublé← ←
Angle de chasse 27,0°27,0°27,1°
Chasse 115,6 mm
(4,55 in)117,0 mm
(4,61 in)117,8 mm
(4,64 in)
Pneus:
Type A chambre à air
Taille (avant) 80/100-21 51M (USA, CDN, ZA, AUS, NZ et F)
80/100-21 51R (EUROPE sauf F)
Taille (arrière) 110/90-19 62M (USA, CDN, ZA, AUS, NZ et F)
110/90-19 NHS (EUROPE sauf F)
Pression de gonflage (avant et arrière) 100 kPa (1,0 kgf/cm
2, 15 psi)
Freins:
Type de frein avant Frein monodisque
Commande Main droite
Type de frein arrière Frein monodisque
Commande Pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (suspension monocross à bras)
Amortisseur:
Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/pneumatique, amortisseur
hydraulique
Débattement des roues:
Débattement de roue avant 300 mm (11,8 in)
Débattement de roue arrière 310 mm (12,2 in)
Système électrique:
Système d’allumage Volant magnétique CDI

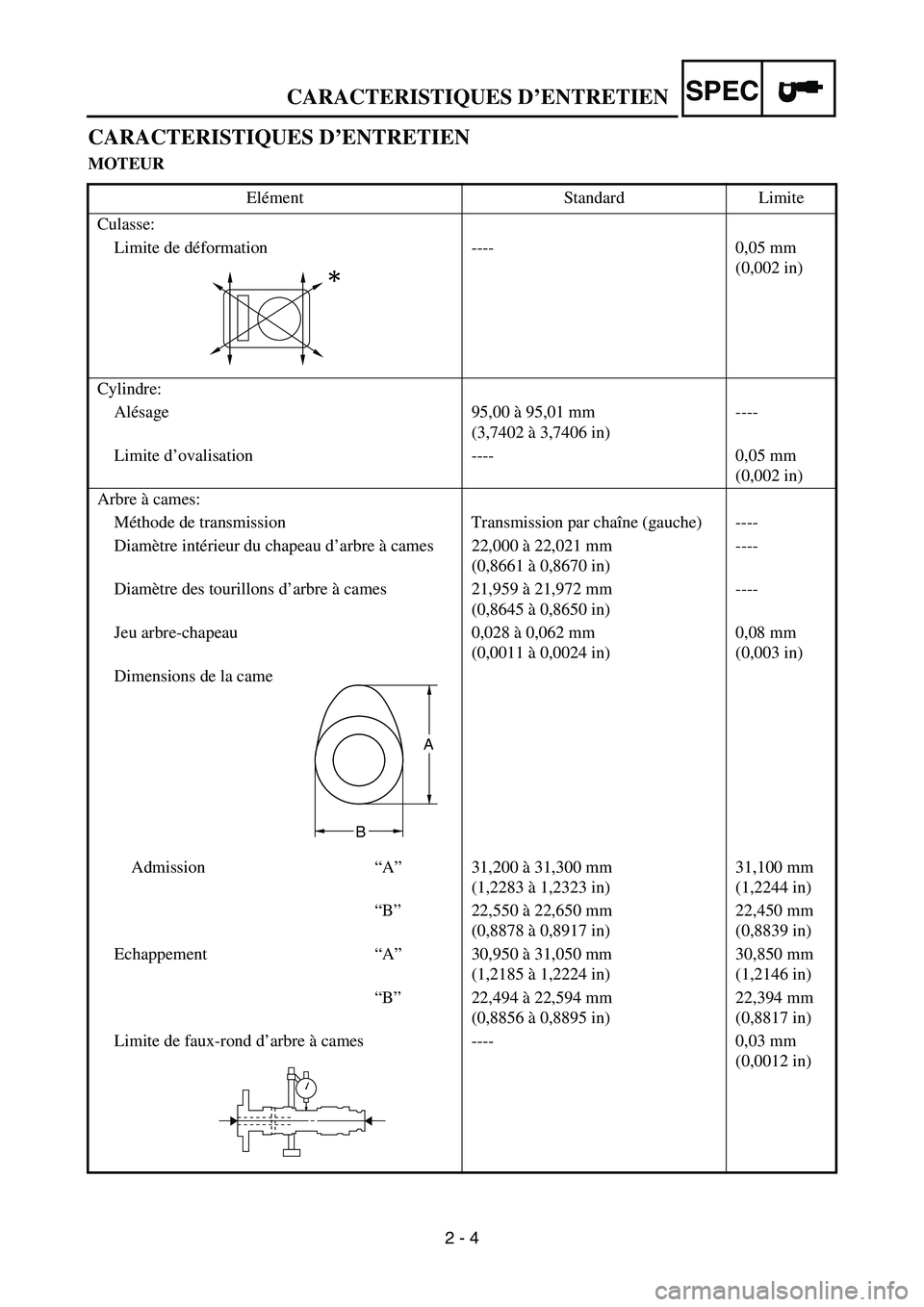

2 - 4
SPECCARACTERISTIQUES D’ENTRETIEN
CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Elément Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 95,00 à 95,01 mm
(3,7402 à 3,7406 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode de transmission Transmission par chaîne (gauche) ----
Diamètre intérieur du chapeau d’arbre à cames 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre des tourillons d’arbre à cames 21,959 à 21,972 mm
(0,8645 à 0,8650 in)----
Jeu arbre-chapeau 0,028 à 0,062 mm
(0,0011 à 0,0024 in)0,08 mm
(0,003 in)
Dimensions de la came
Admission“A”31,200 à 31,300 mm
(1,2283 à 1,2323 in)31,100 mm
(1,2244 in)
“B”22,550 à 22,650 mm
(0,8878 à 0,8917 in)22,450 mm
(0,8839 in)
Echappement“A”30,950 à 31,050 mm
(1,2185 à 1,2224 in)30,850 mm
(1,2146 in)
“B”22,494 à 22,594 mm
(0,8856 à 0,8895 in)22,394 mm
(0,8817 in)
Limite de faux-rond d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B

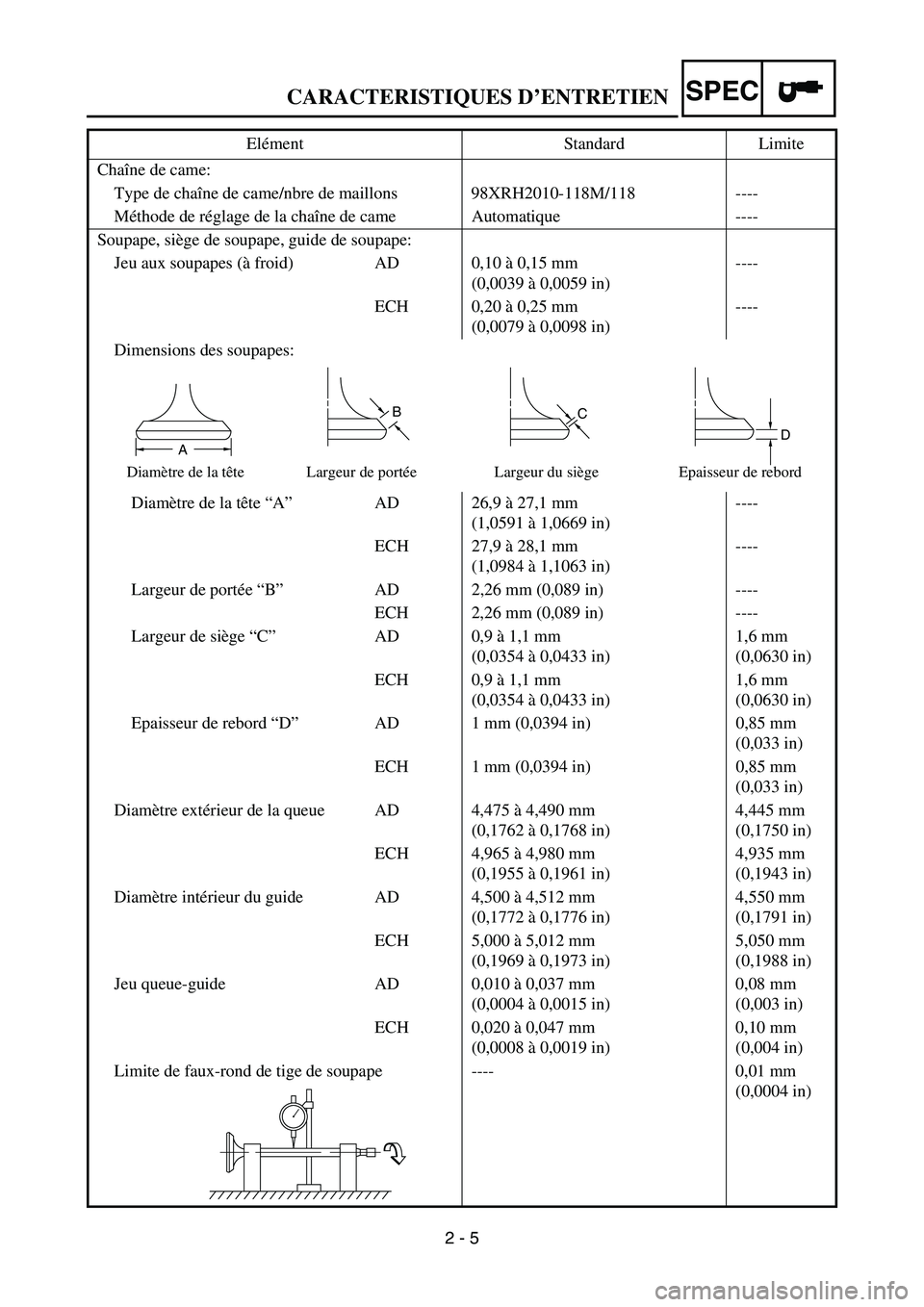

2 - 5
SPECCARACTERISTIQUES D’ENTRETIEN
Chaîne de came:
Type de chaîne de came/nbre de maillons 98XRH2010-118M/118 ----
Méthode de réglage de la chaîne de came Automatique ----
Soupape, siège de soupape, guide de soupape:
Jeu aux soupapes (à froid) AD 0,10 à 0,15 mm
(0,0039 à 0,0059 in)----
ECH 0,20 à 0,25 mm
(0,0079 à 0,0098 in)----
Dimensions des soupapes:
Diamètre de la tête “A”AD 26,9 à 27,1 mm
(1,0591 à 1,0669 in)----
ECH 27,9 à 28,1 mm
(1,0984 à 1,1063 in)----
Largeur de portée “B”AD 2,26 mm (0,089 in) ----
ECH 2,26 mm (0,089 in) ----
Largeur de siège “C”AD 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
Epaisseur de rebord “D”AD 1 mm (0,0394 in) 0,85 mm
(0,033 in)
ECH 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Diamètre extérieur de la queue AD 4,475 à 4,490 mm
(0,1762 à 0,1768 in)4,445 mm
(0,1750 in)
ECH 4,965 à 4,980 mm
(0,1955 à 0,1961 in)4,935 mm
(0,1943 in)
Diamètre intérieur du guide AD 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,550 mm
(0,1791 in)
ECH 5,000 à 5,012 mm
(0,1969 à 0,1973 in)5,050 mm
(0,1988 in)
Jeu queue-guide AD 0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
ECH 0,020 à 0,047 mm
(0,0008 à 0,0019 in)0,10 mm
(0,004 in)
Limite de faux-rond de tige de soupape ---- 0,01 mm
(0,0004 in) Elément Standard Limite
BC
DA
Diamètre de la tête Largeur de portée Largeur du siège Epaisseur de rebord

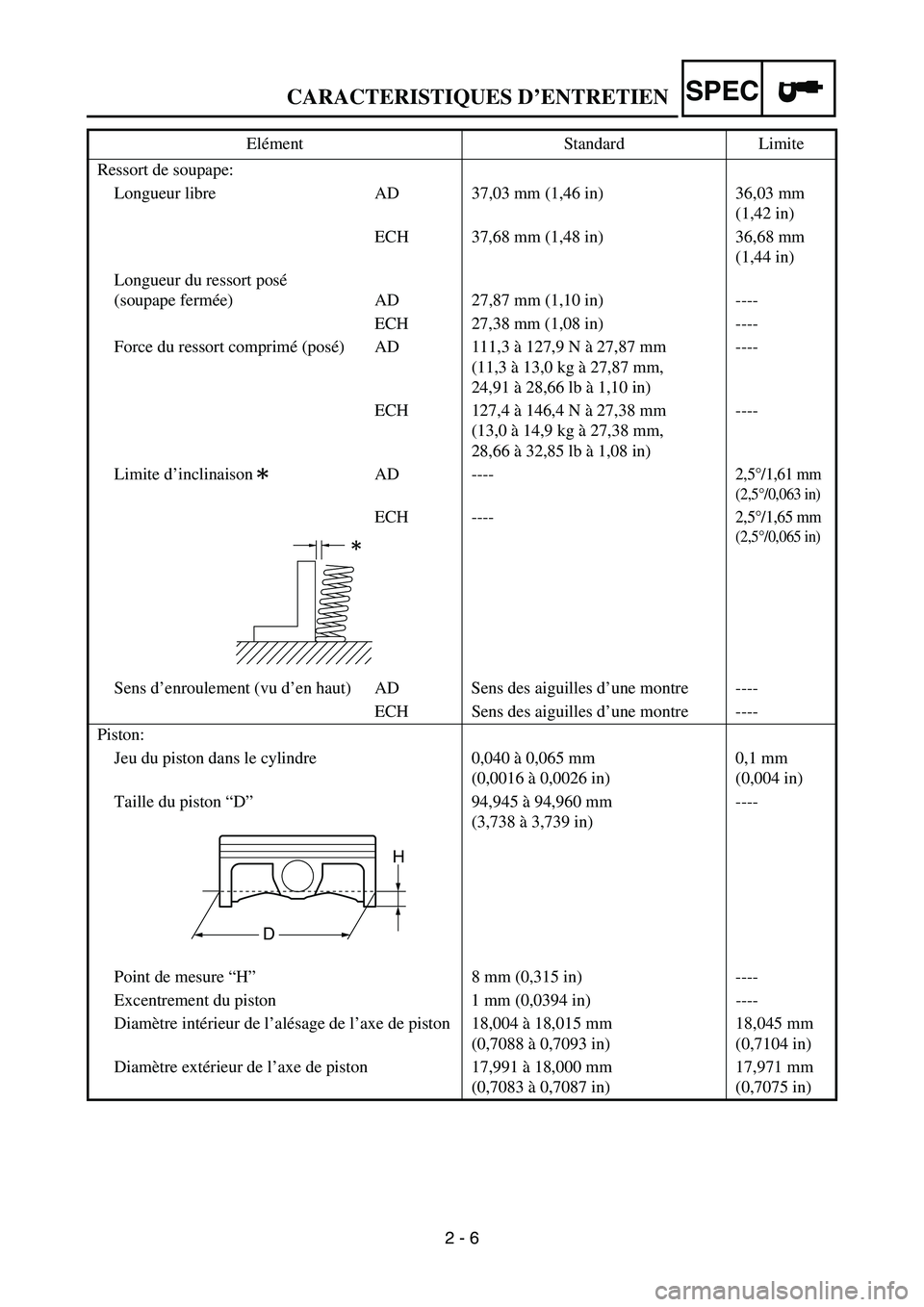

2 - 6
SPECCARACTERISTIQUES D’ENTRETIEN
Ressort de soupape:
Longueur libre AD 37,03 mm (1,46 in) 36,03 mm
(1,42 in)
ECH 37,68 mm (1,48 in) 36,68 mm
(1,44 in)
Longueur du ressort posé
(soupape fermée) AD 27,87 mm (1,10 in) ----
ECH 27,38 mm (1,08 in) ----
Force du ressort comprimé (posé)AD 111,3 à 127,9 N à 27,87 mm
(11,3 à 13,0 kg à 27,87 mm,
24,91 à 28,66 lb à 1,10 in)----
ECH 127,4 à 146,4 N à 27,38 mm
(13,0 à 14,9 kg à 27,38 mm,
28,66 à 32,85 lb à 1,08 in)----
Limite d’inclinaison AD ----
2,5°/1,61 mm
(2,5°/0,063 in)
ECH ----2,5°/1,65 mm
(2,5°/0,065 in)
Sens d’enroulement (vu d’en haut) AD Sens des aiguilles d’une montre ----
ECH Sens des aiguilles d’une montre ----
Piston:
Jeu du piston dans le cylindre 0,040 à 0,065 mm
(0,0016 à 0,0026 in)0,1 mm
(0,004 in)
Taille du piston “D”94,945 à 94,960 mm
(3,738 à 3,739 in)----
Point de mesure “H”8 mm (0,315 in) ----
Excentrement du piston 1 mm (0,0394 in) ----
Diamètre intérieur de l’alésage de l’axe de piston 18,004 à 18,015 mm
(0,7088 à 0,7093 in)18,045 mm
(0,7104 in)
Diamètre extérieur de l’axe de piston 17,991 à 18,000 mm
(0,7083 à 0,7087 in)17,971 mm
(0,7075 in) Elément Standard Limite
H
D

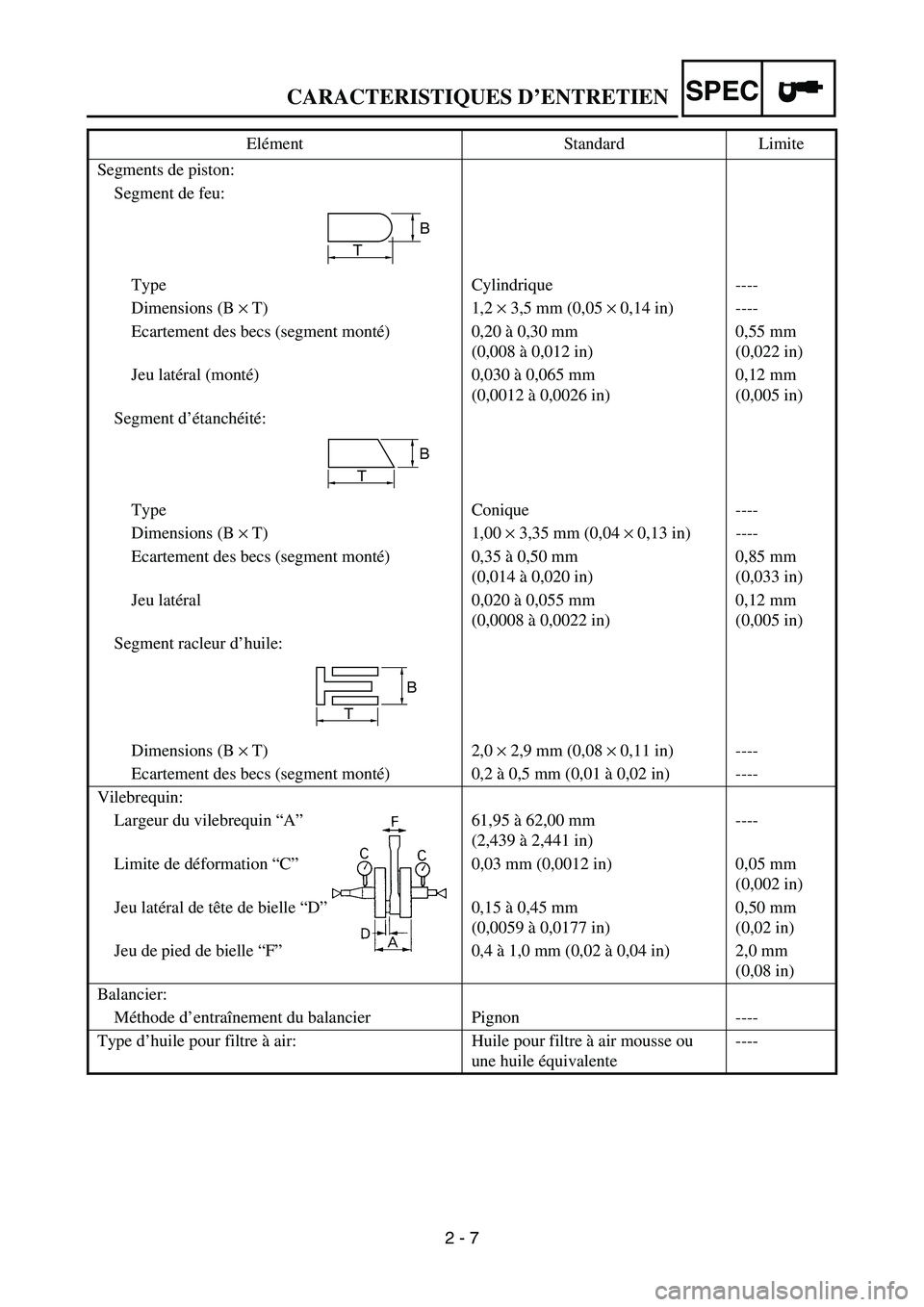

2 - 7
SPECCARACTERISTIQUES D’ENTRETIEN
Segments de piston:
Segment de feu:
Type Cylindrique ----
Dimensions (B × T) 1,2 × 3,5 mm (0,05 × 0,14 in) ----
Ecartement des becs (segment monté)0,20 à 0,30 mm
(0,008 à 0,012 in)0,55 mm
(0,022 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Type Conique ----
Dimensions (B × T) 1,00 × 3,35 mm (0,04 × 0,13 in) ----
Ecartement des becs (segment monté)0,35 à 0,50 mm
(0,014 à 0,020 in)0,85 mm
(0,033 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B × T) 2,0 × 2,9 mm (0,08 × 0,11 in) ----
Ecartement des becs (segment monté)0,2 à 0,5 mm (0,01 à 0,02 in) ----
Vilebrequin:
Largeur du vilebrequin “A”61,95 à 62,00 mm
(2,439 à 2,441 in)----
Limite de déformation “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Jeu de pied de bielle “F”0,4 à 1,0 mm (0,02 à 0,04 in) 2,0 mm
(0,08 in)
Balancier:
Méthode d’entraînement du balancier Pignon ----
Type d’huile pour filtre à air: Huile pour filtre à air mousse ou
une huile équivalente---- Elément Standard Limite
T
B
B
T
B
T

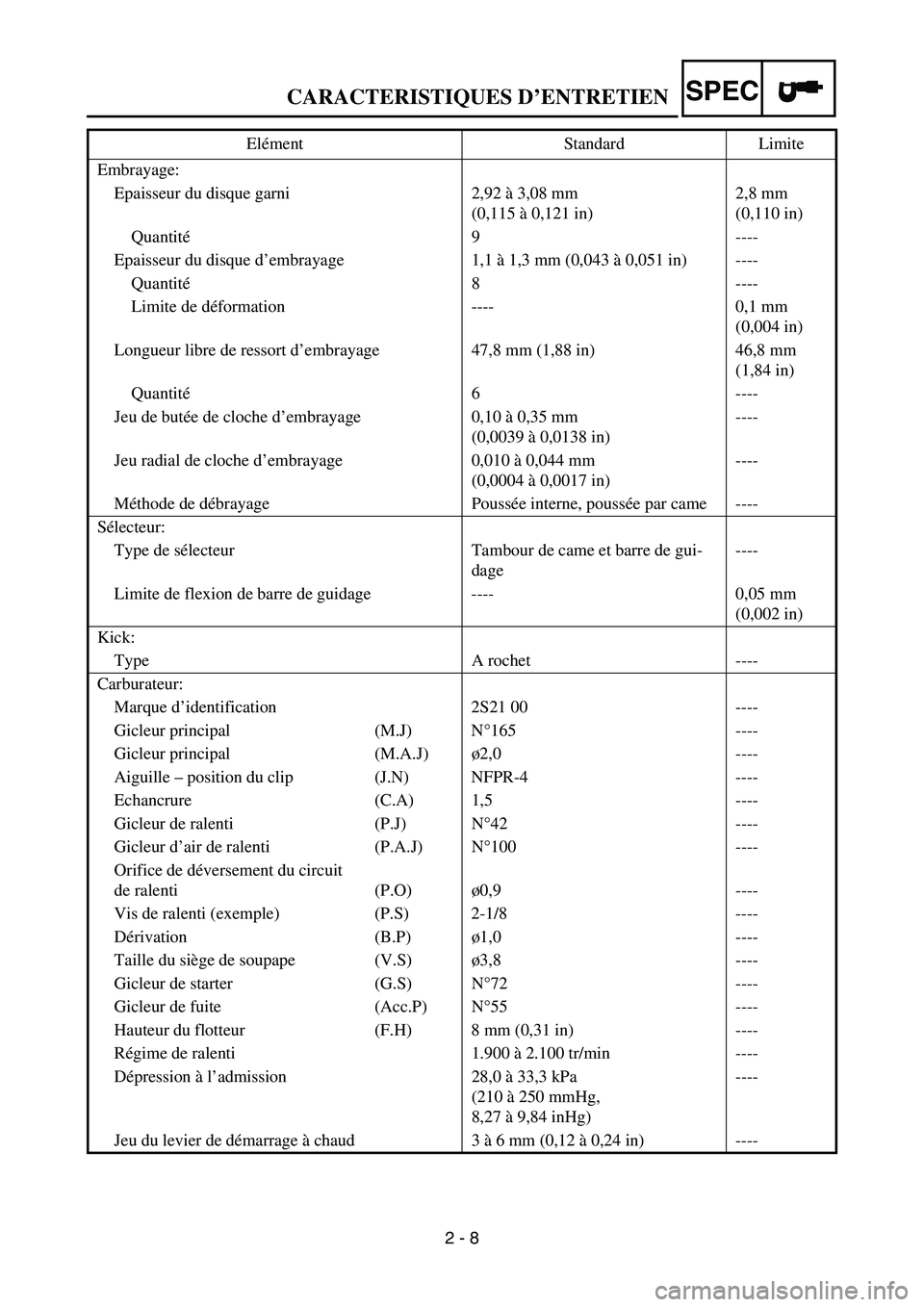

2 - 8
SPECCARACTERISTIQUES D’ENTRETIEN
Embrayage:
Epaisseur du disque garni 2,92 à 3,08 mm
(0,115 à 0,121 in)2,8 mm
(0,110 in)
Quantité9 ----
Epaisseur du disque d’embrayage 1,1 à 1,3 mm (0,043 à 0,051 in) ----
Quantité8 ----
Limite de déformation ---- 0,1 mm
(0,004 in)
Longueur libre de ressort d’embrayage 47,8 mm (1,88 in) 46,8 mm
(1,84 in)
Quantité6 ----
Jeu de butée de cloche d’embrayage 0,10 à 0,35 mm
(0,0039 à 0,0138 in)----
Jeu radial de cloche d’embrayage 0,010 à 0,044 mm
(0,0004 à 0,0017 in)----
Méthode de débrayage Poussée interne, poussée par came ----
Sélecteur:
Type de sélecteur Tambour de came et barre de gui-
dage----
Limite de flexion de barre de guidage ---- 0,05 mm
(0,002 in)
Kick:
Type A rochet ----
Carburateur:
Marque d’identification 2S21 00 ----
Gicleur principal (M.J) N°165 ----
Gicleur principal (M.A.J)ø2,0 ----
Aiguille – position du clip (J.N) NFPR-4 ----
Echancrure (C.A) 1,5 ----
Gicleur de ralenti (P.J) N°42 ----
Gicleur d’air de ralenti (P.A.J) N°100 ----
Orifice de déversement du circuit
de ralenti (P.O)ø0,9 ----
Vis de ralenti (exemple) (P.S) 2-1/8 ----
Dérivation (B.P)ø1,0 ----
Taille du siège de soupape (V.S)ø3,8 ----
Gicleur de starter (G.S) N°72 ----
Gicleur de fuite (Acc.P) N°55 ----
Hauteur du flotteur (F.H) 8 mm (0,31 in) ----
Régime de ralenti 1.900 à 2.100 tr/min ----
Dépression à l’admission 28,0 à 33,3 kPa
(210 à 250 mmHg,
8,27 à 9,84 inHg)----
Jeu du levier de démarrage à chaud 3 à 6 mm (0,12 à 0,24 in) ---- Elément Standard Limite

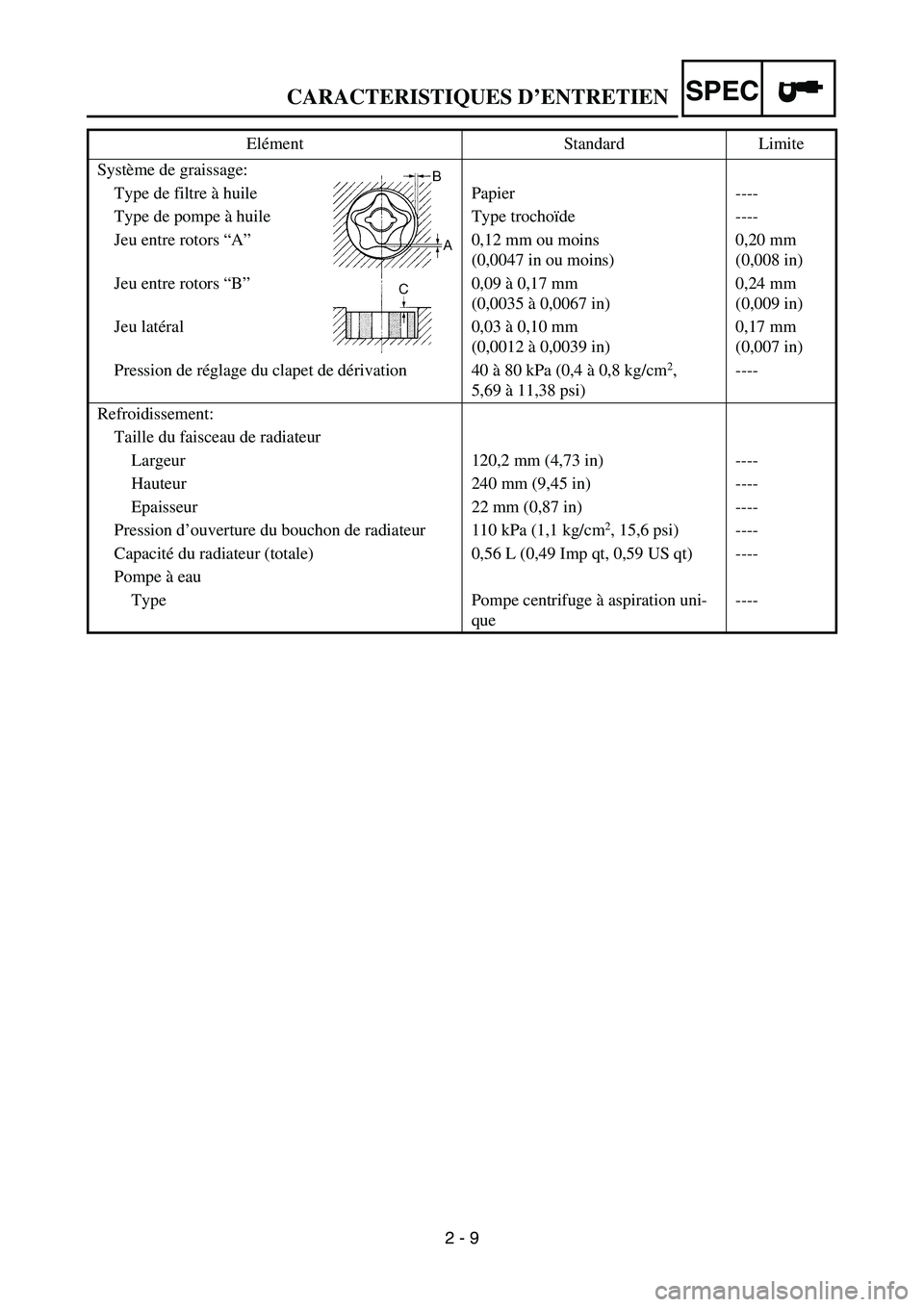

2 - 9
SPECCARACTERISTIQUES D’ENTRETIEN
Système de graissage:
Type de filtre à huile Papier ----
Type de pompe à huile Type trochoïde ----
Jeu entre rotors “A”0,12 mm ou moins
(0,0047 in ou moins)0,20 mm
(0,008 in)
Jeu entre rotors “B”0,09 à 0,17 mm
(0,0035 à 0,0067 in)0,24 mm
(0,009 in)
Jeu latéral 0,03 à 0,10 mm
(0,0012 à 0,0039 in)0,17 mm
(0,007 in)
Pression de réglage du clapet de dérivation 40 à 80 kPa (0,4 à 0,8 kg/cm
2,
5,69 à 11,38 psi)----
Refroidissement:
Taille du faisceau de radiateur
Largeur 120,2 mm (4,73 in) ----
Hauteur 240 mm (9,45 in) ----
Epaisseur 22 mm (0,87 in) ----
Pression d’ouverture du bouchon de radiateur 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacité du radiateur (totale) 0,56 L (0,49 Imp qt, 0,59 US qt) ----
Pompe à eau
Type Pompe centrifuge à aspiration uni-
que---- Elément Standard Limite

2 - 10
SPECCARACTERISTIQUES D’ENTRETIEN
Elément Standard
Tableau de lubrification:
Réservoir d’huile
Arbre à cames
Poussoir de soupapeCulasse
Buse de réfrigération du piston
Piston
Axe de piston
Maneton de bielleFiltre à huile
Bille d’arrêt
Rotor de pompe à huile 1
Rotor de pompe à huile 2
Crépine à huile
Engrenage de la transmission
Arbre primaire
Arbre secondaireGraissage sous pression
Barbotage
Carter d’huile

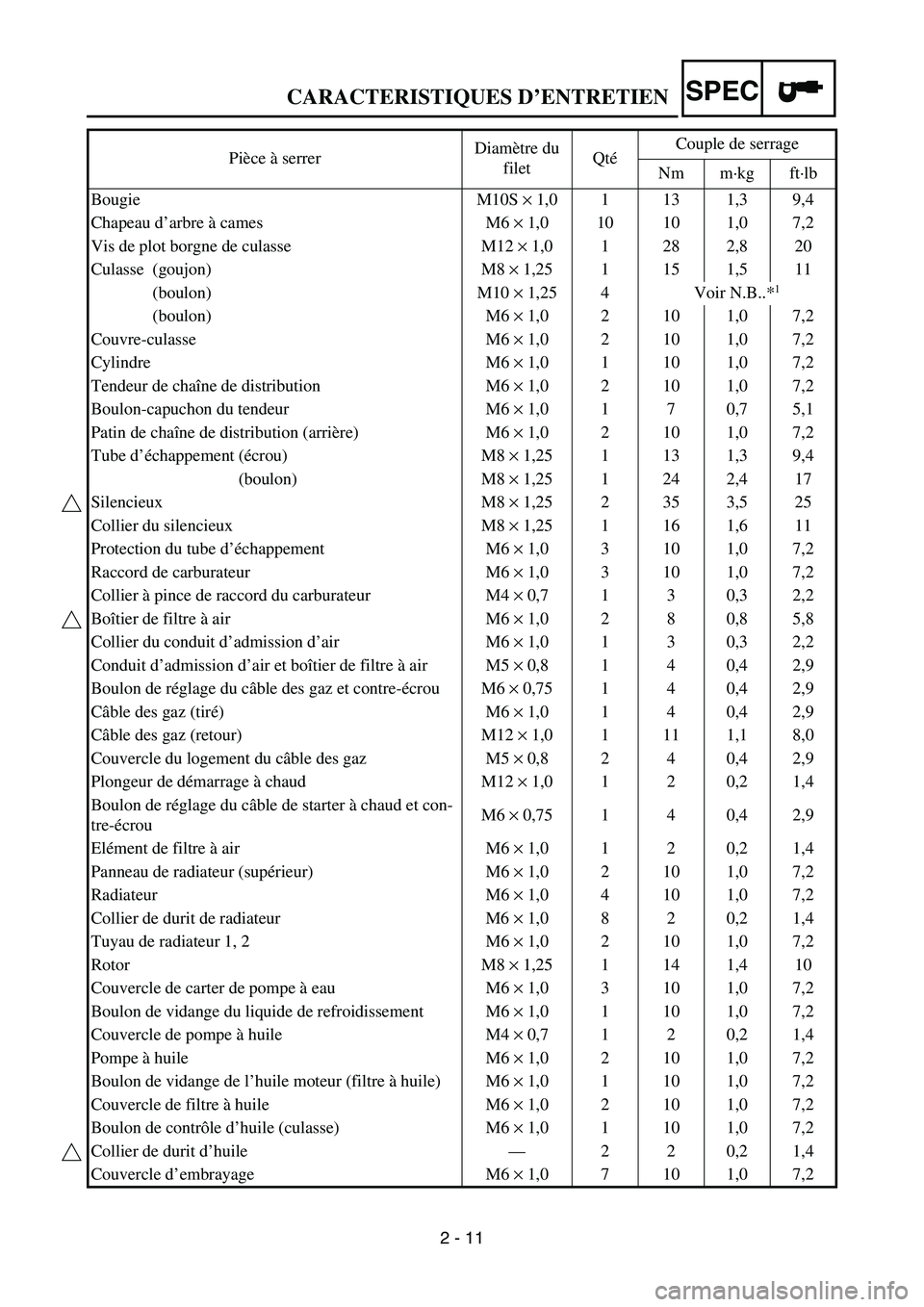

2 - 11
SPECCARACTERISTIQUES D’ENTRETIEN
Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Bougie M10S × 1,0 1 13 1,3 9,4
Chapeau d’arbre à cames M6 × 1,0 10 10 1,0 7,2
Vis de plot borgne de culasse M12 × 1,0 1 28 2,8 20
Culasse (goujon) M8 × 1,25 1 15 1,5 11
(boulon) M10 × 1,25 4 Voir N.B..*
1
(boulon) M6 × 1,0 2 10 1,0 7,2
Couvre-culasse M6 × 1,0 2 10 1,0 7,2
Cylindre M6 × 1,0 1 10 1,0 7,2
Tendeur de chaîne de distribution M6 × 1,0 2 10 1,0 7,2
Boulon-capuchon du tendeur M6 × 1,0 1 7 0,7 5,1
Patin de chaîne de distribution (arrière) M6 × 1,0 2 10 1,0 7,2
Tube d’échappement (écrou) M8 × 1,25 1 13 1,3 9,4
(boulon) M8 × 1,25 1 24 2,4 17
Silencieux M8 × 1,25 2 35 3,5 25
Collier du silencieux M8 × 1,25 1 16 1,6 11
Protection du tube d’échappement M6 × 1,0 3 10 1,0 7,2
Raccord de carburateur M6 × 1,0 3 10 1,0 7,2
Collier à pince de raccord du carburateur M4 × 0,7 1 3 0,3 2,2
Boîtier de filtre à air M6 × 1,0 2 8 0,8 5,8
Collier du conduit d’admission d’air M6 × 1,0 1 3 0,3 2,2
Conduit d’admission d’air et boîtier de filtre à air M5 × 0,8 1 4 0,4 2,9
Boulon de réglage du câble des gaz et contre-écrou M6 × 0,75 1 4 0,4 2,9
Câble des gaz (tiré)M6 × 1,0 1 4 0,4 2,9
Câble des gaz (retour) M12 × 1,0 1 11 1,1 8,0
Couvercle du logement du câble des gaz M5 × 0,8 2 4 0,4 2,9
Plongeur de démarrage à chaud M12 × 1,0 1 2 0,2 1,4
Boulon de réglage du câble de starter à chaud et con-
tre-écrouM6 × 0,75 1 4 0,4 2,9
Elément de filtre à air M6 × 1,0 1 2 0,2 1,4
Panneau de radiateur (supérieur) M6 × 1,0 2 10 1,0 7,2
Radiateur M6 × 1,0 4 10 1,0 7,2
Collier de durit de radiateur M6 × 1,0 8 2 0,2 1,4
Tuyau de radiateur 1, 2 M6 × 1,0 2 10 1,0 7,2
Rotor M8 × 1,25 1 14 1,4 10
Couvercle de carter de pompe à eau M6 × 1,0 3 10 1,0 7,2
Boulon de vidange du liquide de refroidissement M6 × 1,0 1 10 1,0 7,2
Couvercle de pompe à huile M4 × 0,7 1 2 0,2 1,4
Pompe à huile M6 × 1,0 2 10 1,0 7,2
Boulon de vidange de l’huile moteur (filtre à huile) M6 × 1,0 1 10 1,0 7,2
Couvercle de filtre à huile M6 × 1,0 2 10 1,0 7,2
Boulon de contrôle d’huile (culasse) M6 × 1,0 1 10 1,0 7,2
Collier de durit d’huile—220,21,4
Couvercle d’embrayage M6 × 1,0 7 10 1,0 7,2
