YAMAHA YZ450F 2006 Notices Demploi (in French)

ENG

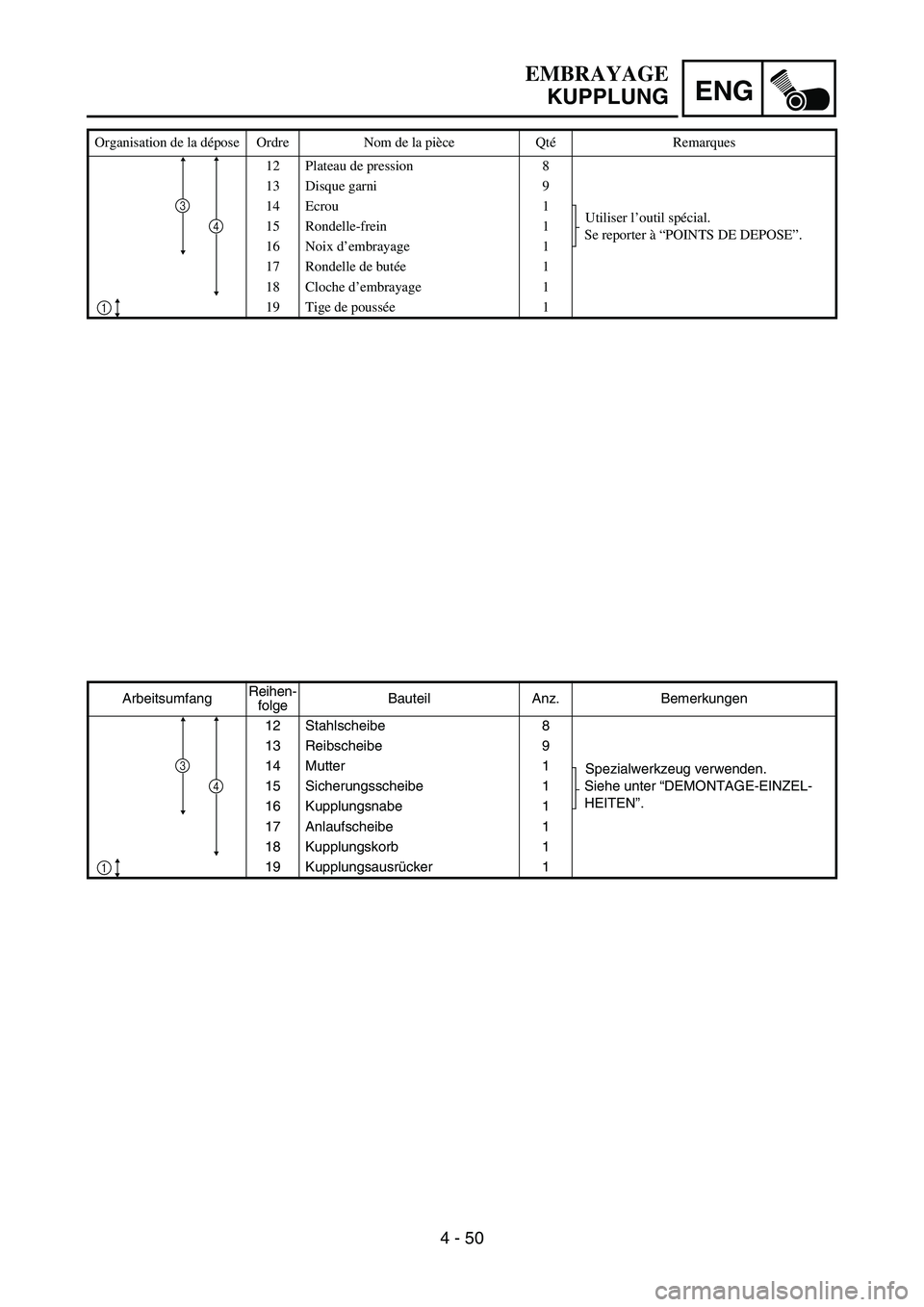

4 - 50
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
12 Stahlscheibe 8
13 Reibscheibe 9
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZEL-
HEITEN”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Anlaufscheibe 1
18 Kupplungskorb 1
19 Kupplungsausrücker 1
4
1
3
EMBRAYAGE
KUPPLUNG
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
12 Plateau de pression 8
13 Disque garni 9
14 Ecrou 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle-frein 1
16 Noix d’embrayage 1
17 Rondelle de butée1
18 Cloche d’embrayage 1
19 Tige de poussée1
4
1
3

4 - 51

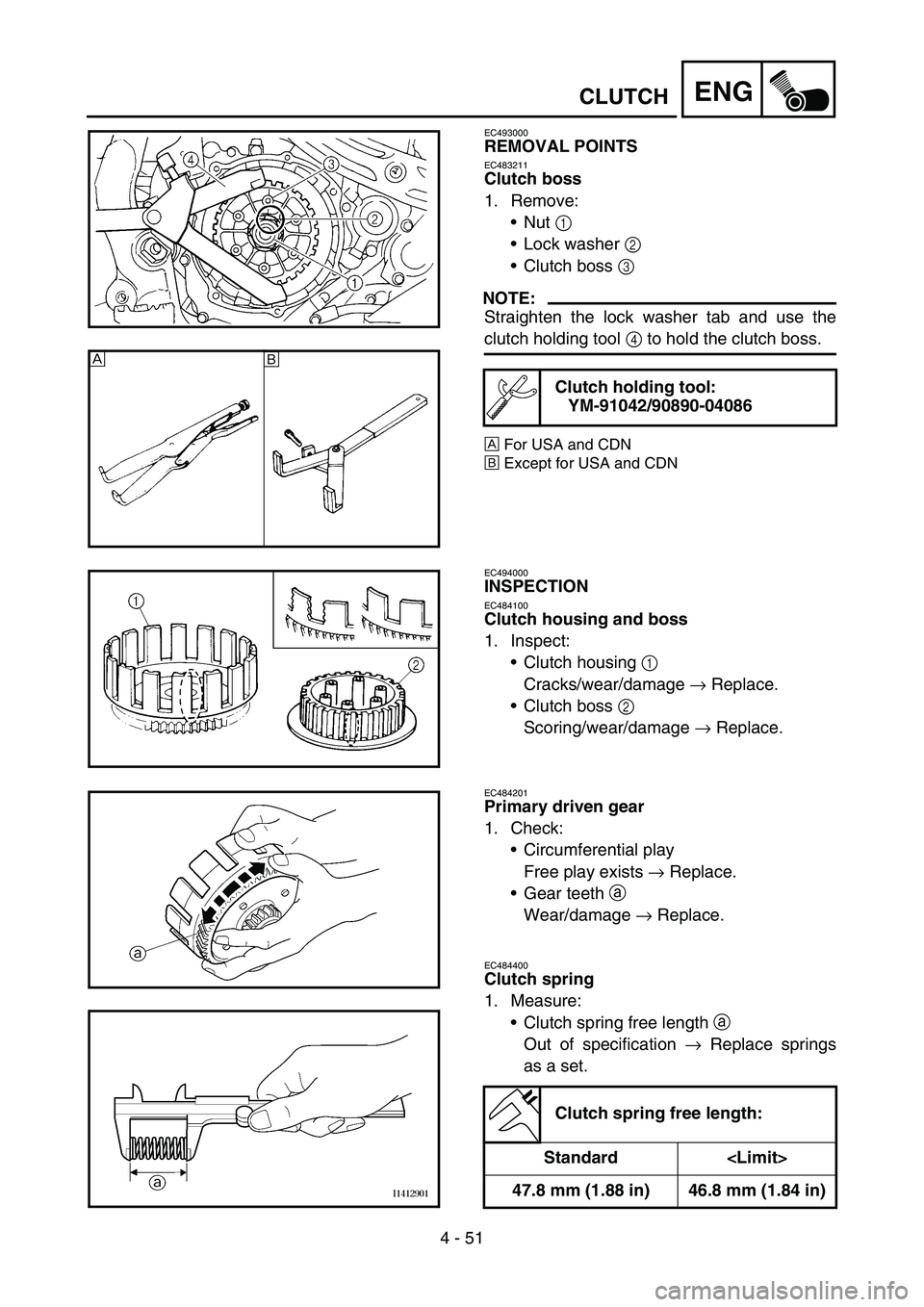

ENGCLUTCH
EC493000
REMOVAL POINTS
EC483211
Clutch boss
1. Remove:
Nut 1
Lock washer 2
Clutch boss 3
NOTE:
Straighten the lock washer tab and use the
clutch holding tool 4 to hold the clutch boss.
ÈFor USA and CDN
ÉExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
È
É
EC494000
INSPECTION
EC484100
Clutch housing and boss
1. Inspect:
Clutch housing 1
Cracks/wear/damage → Replace.
Clutch boss 2
Scoring/wear/damage → Replace.
EC484201
Primary driven gear
1. Check:
Circumferential play
Free play exists → Replace.
Gear teeth
a
Wear/damage → Replace.
EC484400
Clutch spring
1. Measure:
Clutch spring free length
a
Out of specification → Replace springs
as a set.
Clutch spring free length:
Standard
47.8 mm (1.88 in) 46.8 mm (1.84 in)

4 - 51
ENG

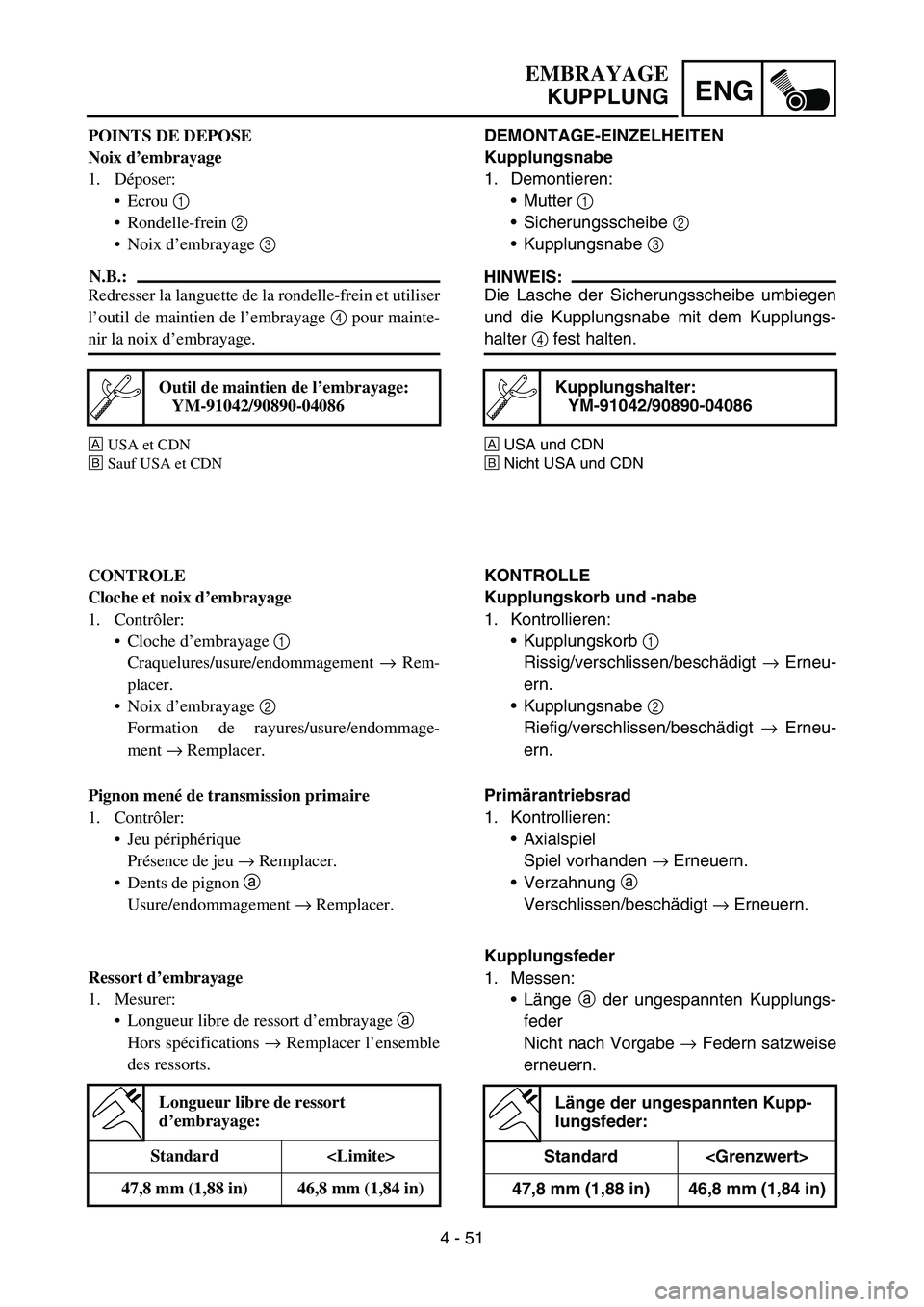

DEMONTAGE-EINZELHEITEN
Kupplungsnabe
1. Demontieren:
Mutter 1
Sicherungsscheibe 2
Kupplungsnabe 3
HINWEIS:
Die Lasche der Sicherungsscheibe umbiegen
und die Kupplungsnabe mit dem Kupplungs-
halter 4 fest halten.
ÈUSA und CDN
ÉNicht USA und CDN
Kupplungshalter:
YM-91042/90890-04086
KONTROLLE
Kupplungskorb und -nabe
1. Kontrollieren:
Kupplungskorb 1
Rissig/verschlissen/beschädigt → Erneu-
ern.
Kupplungsnabe 2
Riefig/verschlissen/beschädigt → Erneu-
ern.
Primärantriebsrad
1. Kontrollieren:
Axialspiel
Spiel vorhanden → Erneuern.
Verzahnung
a
Verschlissen/beschädigt → Erneuern.
Kupplungsfeder
1. Messen:
Länge
a der ungespannten Kupplungs-
feder
Nicht nach Vorgabe → Federn satzweise
erneuern.
Länge der ungespannten Kupp-
lungsfeder:
Standard
47,8 mm (1,88 in) 46,8 mm (1,84 in)
EMBRAYAGE
KUPPLUNG
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la languette de la rondelle-frein et utiliser
l’outil de maintien de l’embrayage 4 pour mainte-
nir la noix d’embrayage.
ÈUSA et CDN
ÉSauf USA et CDN
Outil de maintien de l’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endommagement → Rem-
placer.
Noix d’embrayage 2
Formation de rayures/usure/endommage-
ment → Remplacer.
Pignon mené de transmission primaire
1. Contrôler:
Jeu périphérique
Présence de jeu → Remplacer.
Dents de pignon
a
Usure/endommagement → Remplacer.
Ressort d’embrayage
1. Mesurer:
Longueur libre de ressort d’embrayage
a
Hors spécifications → Remplacer l’ensemble
des ressorts.
Longueur libre de ressort
d’embrayage:
Standard
47,8 mm (1,88 in) 46,8 mm (1,84 in)

4 - 52

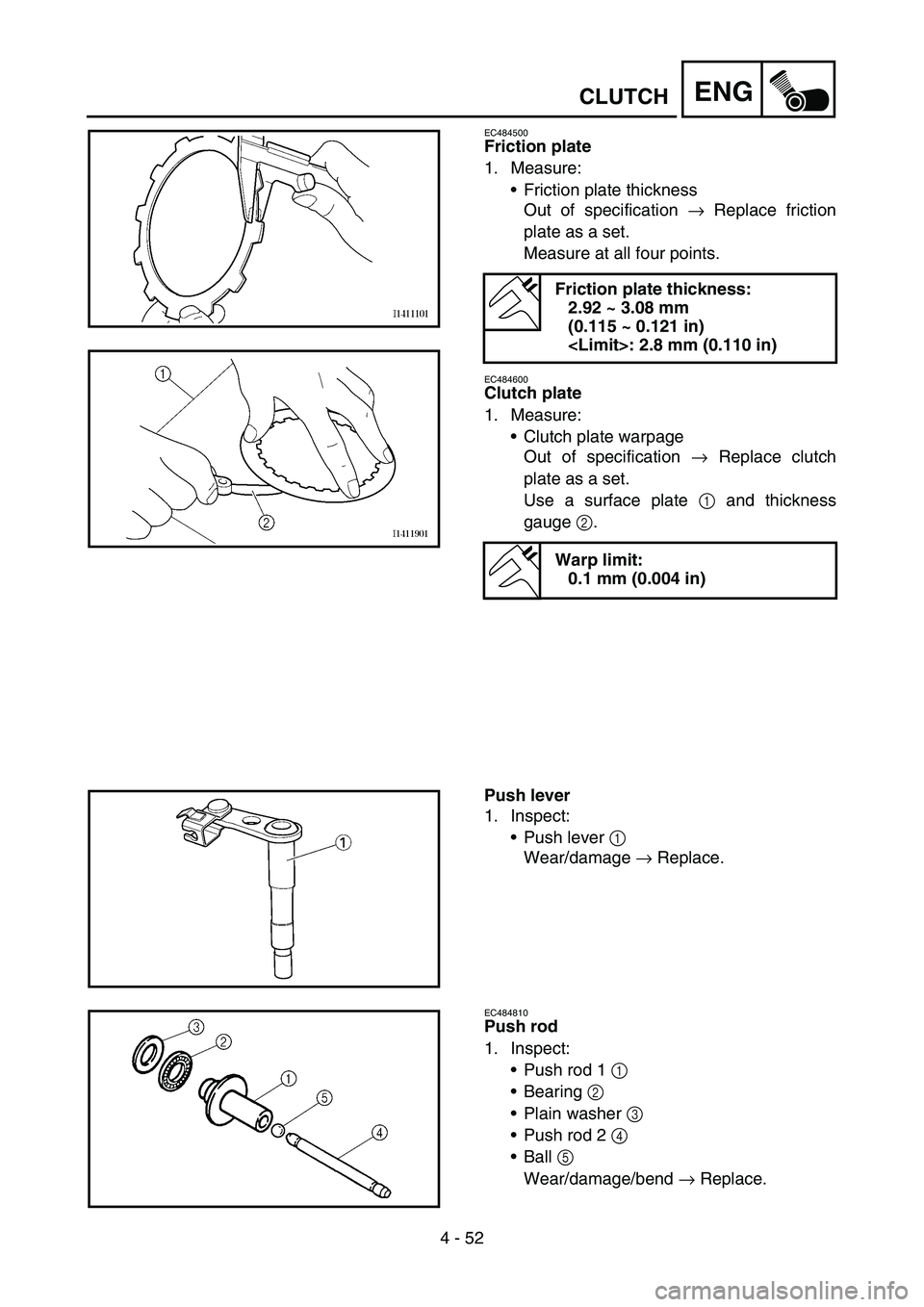

ENGCLUTCH
EC484500
Friction plate
1. Measure:
Friction plate thickness
Out of specification → Replace friction
plate as a set.
Measure at all four points.
EC484600
Clutch plate
1. Measure:
Clutch plate warpage
Out of specification → Replace clutch
plate as a set.
Use a surface plate 1 and thickness
gauge 2.
Friction plate thickness:
2.92 ~ 3.08 mm
(0.115 ~ 0.121 in)
: 2.8 mm (0.110 in)
Warp limit:
0.1 mm (0.004 in)
Push lever
1. Inspect:
Push lever 1
Wear/damage → Replace.
EC484810
Push rod
1. Inspect:
Push rod 1 1
Bearing 2
Plain washer 3
Push rod 2 4
Ball 5
Wear/damage/bend → Replace.

4 - 52
ENG
Reibscheibe
1. Messen:
Reibscheiben-Stärke
Nicht nach Vorgabe → Reibscheiben
satzweise erneuern.
Jeweils an vier Punkten messen.
Stahlscheibe
1. Messen:
Stahlscheiben-Verzug
Nicht nach Vorgabe → Stahlscheiben
satzweise erneuern.
Eine plane Unterlage 1 und eine Fühler-
lehre 2 verwenden.
Reibscheiben-Stärke:
2,92–3,08 mm
(0,115–0,121 in)
: 2,8 mm (0,110 in)
Max. Verzug:
0,1 mm (0,004 in)
Kupplungsausrücker
1. Kontrollieren:
Kupplungsausrücker 1
Verschlissen/beschädigt → Erneuern.
Druckstange
1. Kontrollieren:
Druckstange 1 1
Lager 2
Beilagscheibe 3
Druckstange 2 4
Kugel 5
Verschlissen/beschädigt/verbogen →
Erneuern.
EMBRAYAGE
KUPPLUNG
Disque garni
1. Mesurer:
Epaisseur du disque garni
Hors spécifications → Remplacer le disque
garni complet.
Mesurer aux quatre endroits indiqués.
Plateau de pression
1. Mesurer:
Déformation du plateau de pression
Hors spécifications → Remplacer le plateau
de pression complet.
Utiliser un marbre 1 et une jauge d’épaisseur
2.
Epaisseur du disque garni:
2,92 à 3,08 mm
(0,115 à 0,121 in)
: 2,8 mm (0,110 in)
Limite de déformation:
0,1 mm (0,004 in)
Tige de poussée
1. Contrôler:
Tige de poussée 1
Usure/endommagement → Remplacer.
Tige de débrayage
1. Contrôler:
Tige de débrayage 1 1
Roulement 2
Rondelle pleine 3
Tige de débrayage 2 4
Bille 5
Usure/endommagement/courbure → Rempla-
cer.

4 - 53

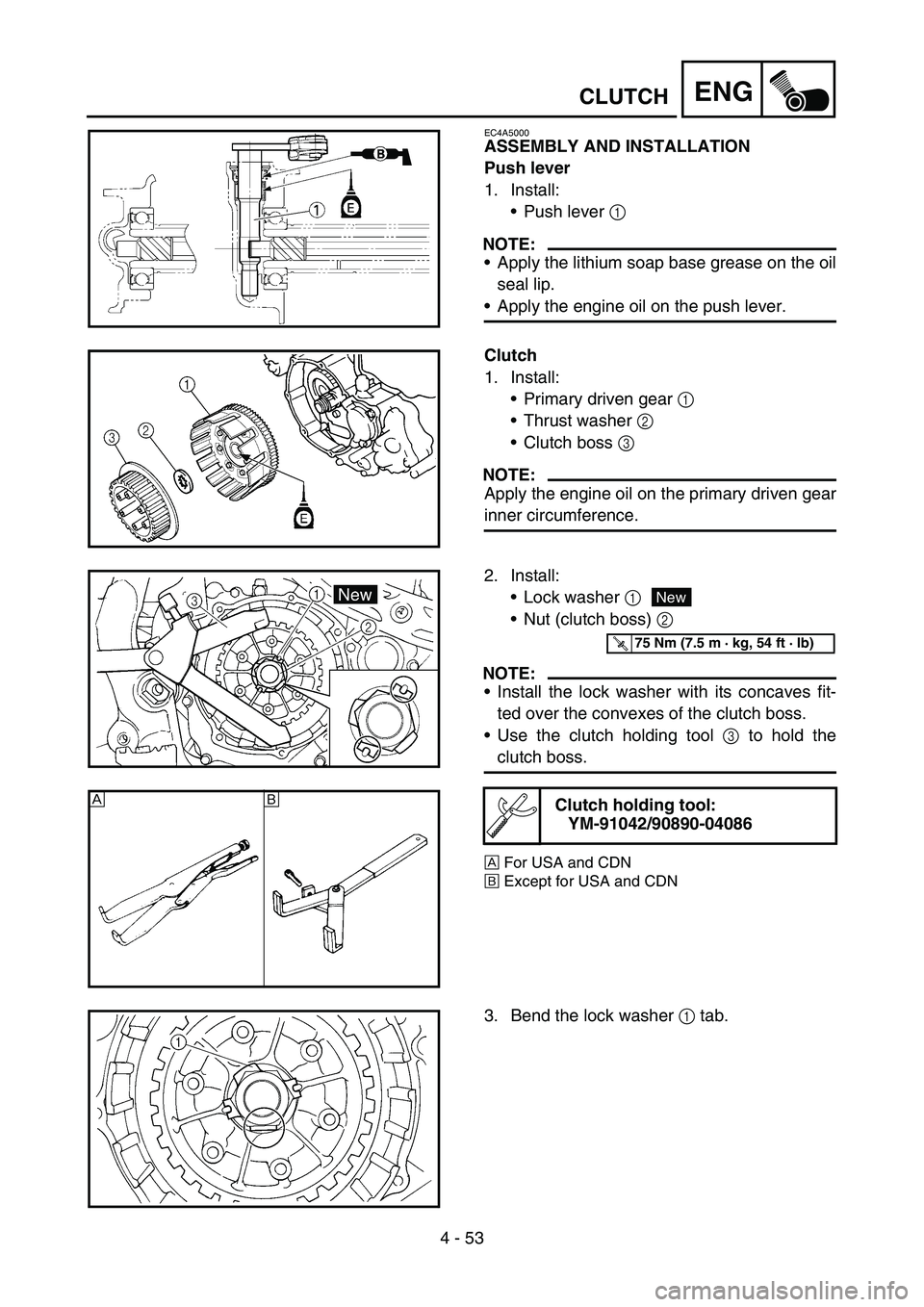

ENGCLUTCH
EC4A5000
ASSEMBLY AND INSTALLATION
Push lever
1. Install:
Push lever 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Apply the engine oil on the push lever.
Clutch
1. Install:
Primary driven gear 1
Thrust washer 2
Clutch boss 3
NOTE:
Apply the engine oil on the primary driven gear
inner circumference.
2. Install:
Lock washer 1
Nut (clutch boss) 2
NOTE:
Install the lock washer with its concaves fit-
ted over the convexes of the clutch boss.
Use the clutch holding tool 3 to hold the
clutch boss.
ÈFor USA and CDN
ÉExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
ÈÉ
3. Bend the lock washer 1 tab.

4 - 53
ENG

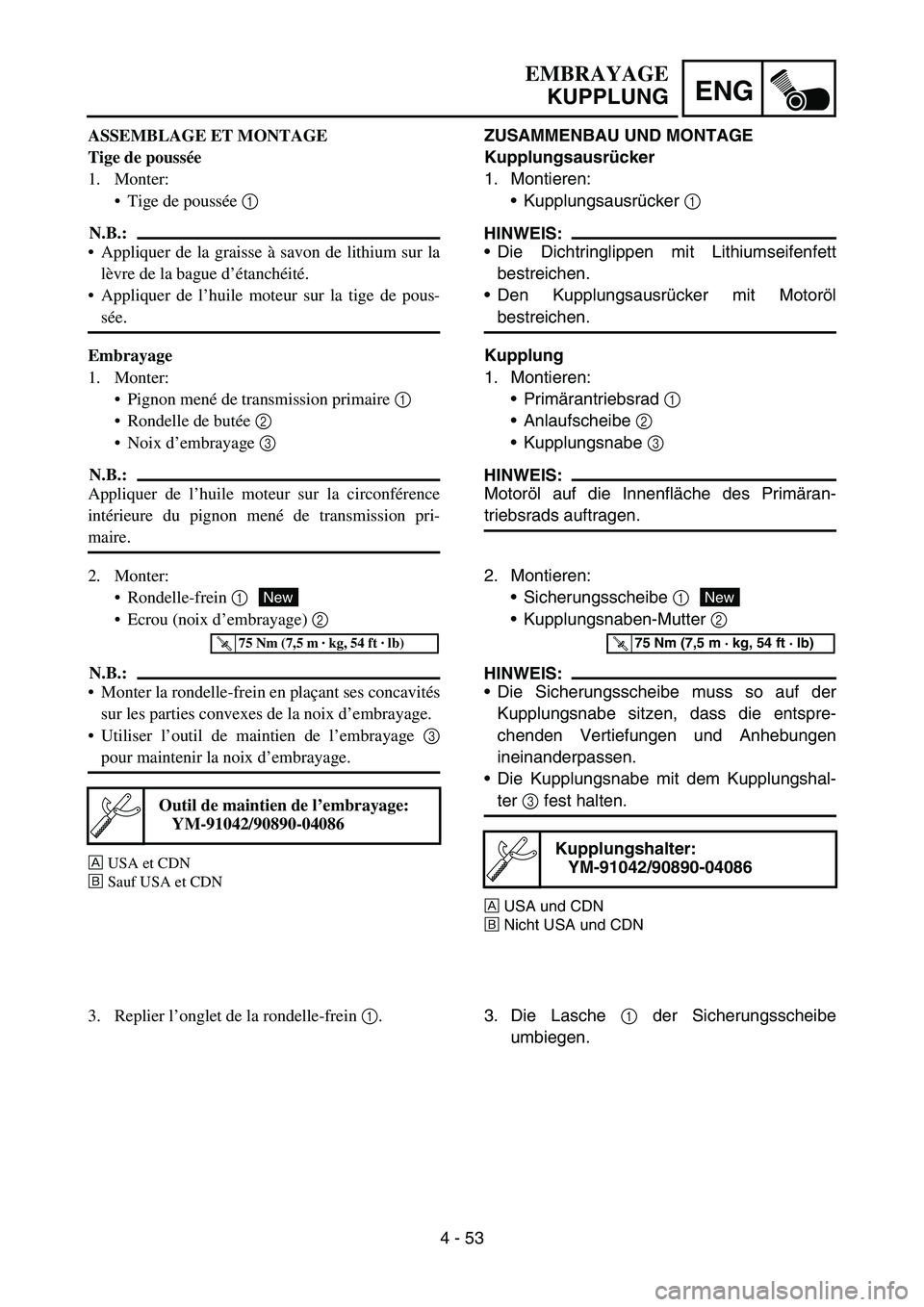

ZUSAMMENBAU UND MONTAGE
Kupplungsausrücker
1. Montieren:
Kupplungsausrücker 1
HINWEIS:
Die Dichtringlippen mit Lithiumseifenfett
bestreichen.
Den Kupplungsausrücker mit Motoröl
bestreichen.
Kupplung
1. Montieren:
Primärantriebsrad 1
Anlaufscheibe 2
Kupplungsnabe 3
HINWEIS:
Motoröl auf die Innenfläche des Primäran-
triebsrads auftragen.
2. Montieren:
Sicherungsscheibe 1
Kupplungsnaben-Mutter 2
HINWEIS:
Die Sicherungsscheibe muss so auf der
Kupplungsnabe sitzen, dass die entspre-
chenden Vertiefungen und Anhebungen
ineinanderpassen.
Die Kupplungsnabe mit dem Kupplungshal-
ter 3 fest halten.
ÈUSA und CDN
ÉNicht USA und CDN
Kupplungshalter:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
3. Die Lasche 1 der Sicherungsscheibe
umbiegen.
EMBRAYAGE
KUPPLUNG
ASSEMBLAGE ET MONTAGE
Tige de poussée
1. Monter:
Tige de poussée 1
N.B.:
Appliquer de la graisse à savon de lithium sur la
lèvre de la bague d’étanchéité.
Appliquer de l’huile moteur sur la tige de pous-
sée.
Embrayage
1. Monter:
Pignon mené de transmission primaire 1
Rondelle de butée 2
Noix d’embrayage 3
N.B.:
Appliquer de l’huile moteur sur la circonférence
intérieure du pignon mené de transmission pri-
maire.
2. Monter:
Rondelle-frein 1
Ecrou (noix d’embrayage) 2
N.B.:
Monter la rondelle-frein en plaçant ses concavités
sur les parties convexes de la noix d’embrayage.
Utiliser l’outil de maintien de l’embrayage 3
pour maintenir la noix d’embrayage.
ÈUSA et CDN
ÉSauf USA et CDN
Outil de maintien de l’embrayage:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
3. Replier l’onglet de la rondelle-frein 1.

4 - 54
ENGCLUTCH

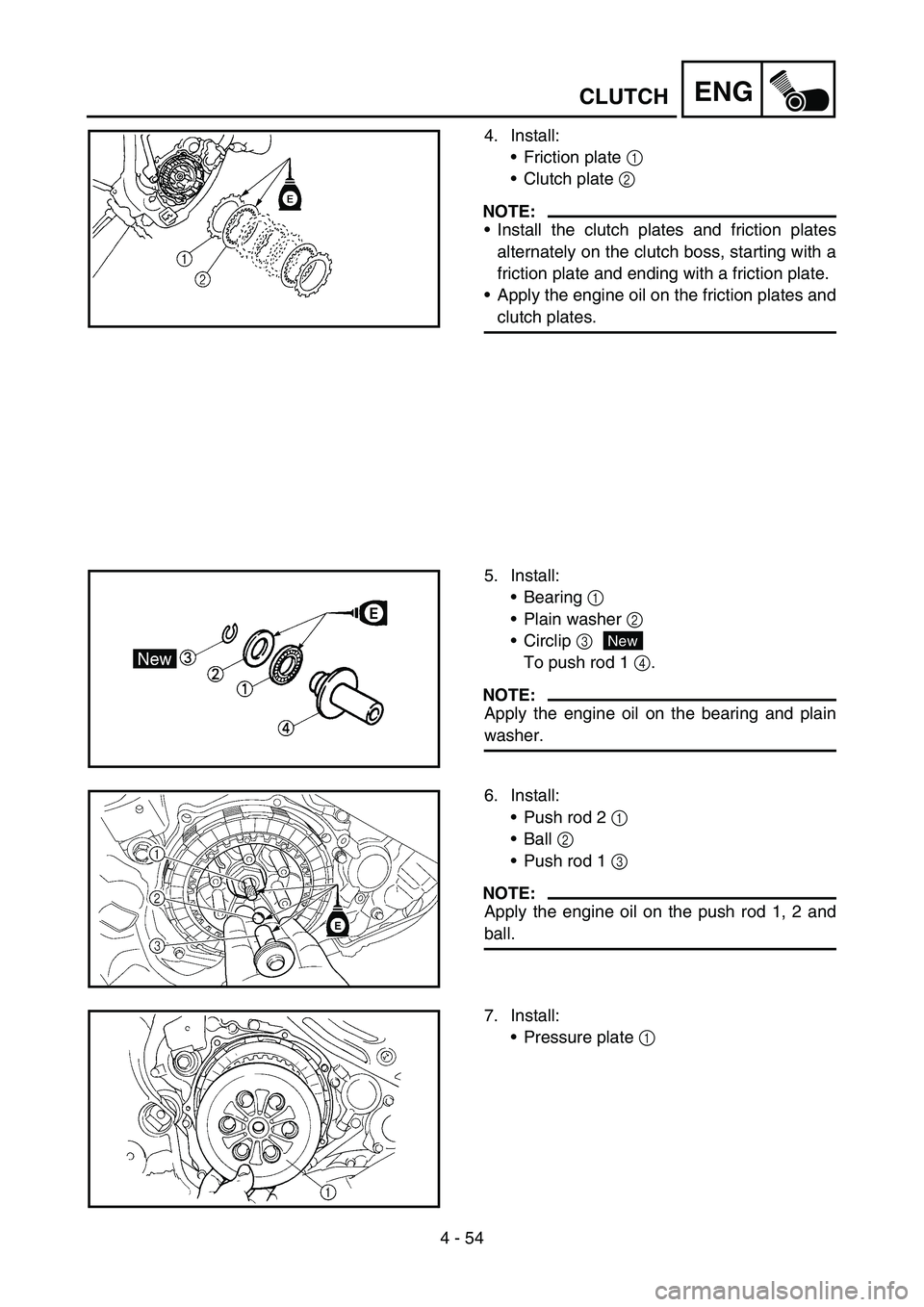

4. Install:
Friction plate 1
Clutch plate 2
NOTE:
Install the clutch plates and friction plates
alternately on the clutch boss, starting with a
friction plate and ending with a friction plate.
Apply the engine oil on the friction plates and
clutch plates.
5. Install:
Bearing 1
Plain washer 2
Circlip 3
To push rod 1 4.
NOTE:
Apply the engine oil on the bearing and plain
washer.
New
6. Install:
Push rod 2 1
Ball 2
Push rod 1 3
NOTE:
Apply the engine oil on the push rod 1, 2 and
ball.
7. Install:
Pressure plate 1

4 - 54
ENG

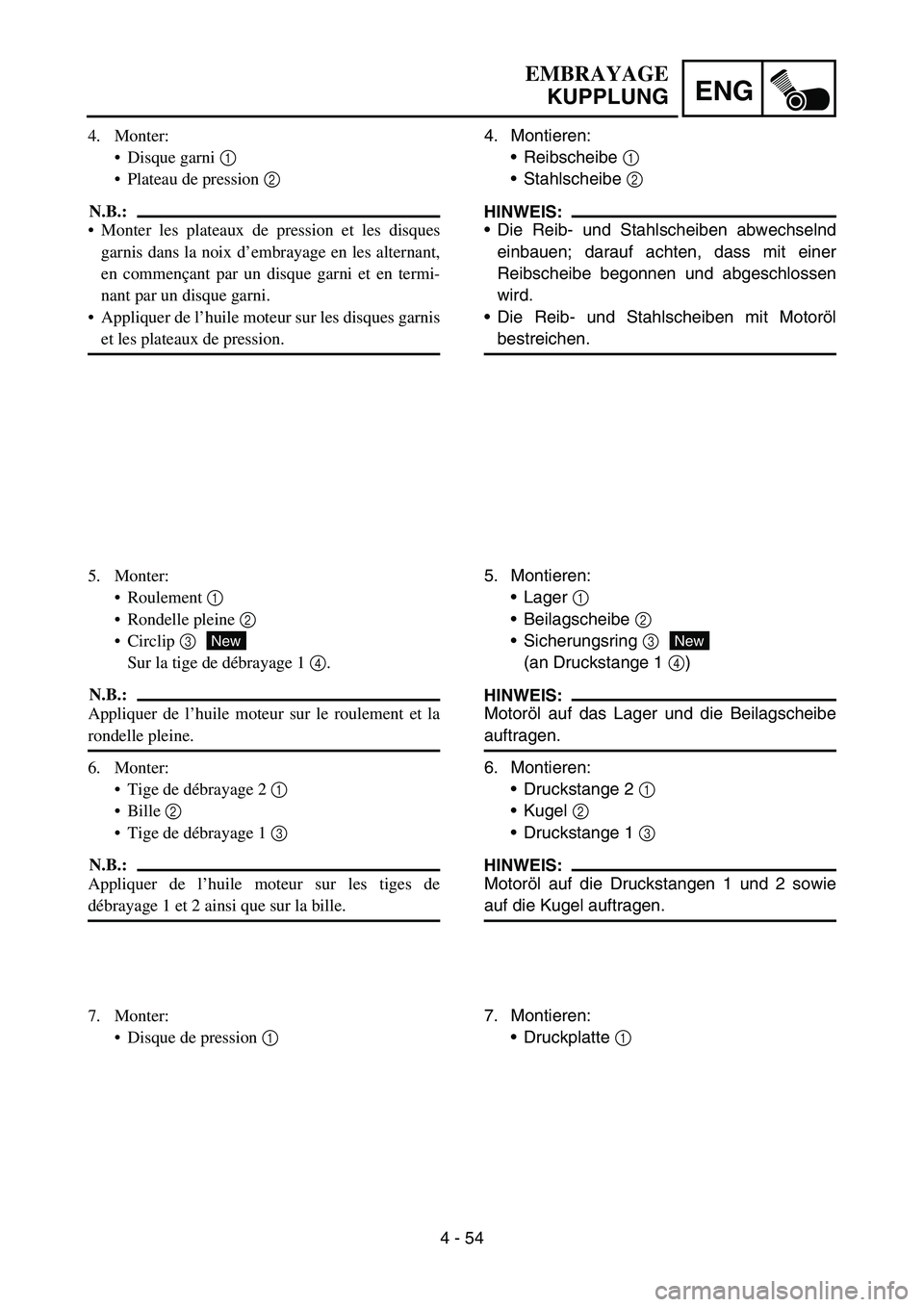

4. Montieren:
Reibscheibe 1
Stahlscheibe 2
HINWEIS:
Die Reib- und Stahlscheiben abwechselnd
einbauen; darauf achten, dass mit einer
Reibscheibe begonnen und abgeschlossen
wird.
Die Reib- und Stahlscheiben mit Motoröl
bestreichen.
5. Montieren:
Lager 1
Beilagscheibe 2
Sicherungsring 3
(an Druckstange 1 4)
HINWEIS:
Motoröl auf das Lager und die Beilagscheibe
auftragen.
6. Montieren:
Druckstange 2 1
Kugel 2
Druckstange 1 3
HINWEIS:
Motoröl auf die Druckstangen 1 und 2 sowie
auf die Kugel auftragen.
New
7. Montieren:
Druckplatte 1
EMBRAYAGE
KUPPLUNG
4. Monter:
Disque garni 1
Plateau de pression 2
N.B.:
Monter les plateaux de pression et les disques
garnis dans la noix d’embrayage en les alternant,
en commençant par un disque garni et en termi-
nant par un disque garni.
Appliquer de l’huile moteur sur les disques garnis
et les plateaux de pression.
5. Monter:
Roulement 1
Rondelle pleine 2
Circlip 3
Sur la tige de débrayage 1 4.
N.B.:
Appliquer de l’huile moteur sur le roulement et la
rondelle pleine.
6. Monter:
Tige de débrayage 2 1
Bille 2
Tige de débrayage 1 3
N.B.:
Appliquer de l’huile moteur sur les tiges de
débrayage 1 et 2 ainsi que sur la bille.
New
7. Monter:
Disque de pression 1

4 - 55
ENGCLUTCH
8. Install:
Clutch spring
Bolt (clutch spring)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
9. Install:
Gasket (clutch cover) 1
Dowel pin 2
New
10. Install:
Clutch cover 1
Bolt (clutch cover)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
