GEN
INFO
WICHTIGE INFORMATIONEN
VORBEREITUNG FÜR AUSBAU UND
ZERLEGUNG
1. Vor dem Ausbau oder Zerlegen der Bau-
teile und -gruppen sämtlichen Schmutz,
Schlamm, Staub und andere Fremdkörper
entfernen.
Vor dem Abspritzen des Fahrzeugs mit
Wasser folgende Bauteile entsprechend
abdecken.
Auspuffrohrmündung
Ansaugluftöffnung in der Seitenabdek-
kung
Öffnung an der Unterseite des Wasser-
pumpengehäuses
Ablassbohrung an der rechten Seite des
Zylinderkopfes
2. Nur geeignete Werkzeuge und Reinigungs-
mittel verwenden. Siehe unter “SPEZIAL-
WERKZEUGE”.
3. Beim Zerlegen zusammengehörige Teile
immer gemeinsam ablegen. Dies gilt
besonders für Zahnräder, Zylinder, Kolben
und alle beweglichen Teile, die miteinander
arbeiten. Solche Baugruppen dürfen nur
komplett wieder verwendet oder ausge-
tauscht werden.
4. Alle ausgebauten Teile reinigen und in der
Reihenfolge des Ausbaus auf einer saube-
ren Unterlage ablegen. Dies gewährleistet
einen zügigen und korrekten Zusammen-
bau.
5. Feuer fern halten.

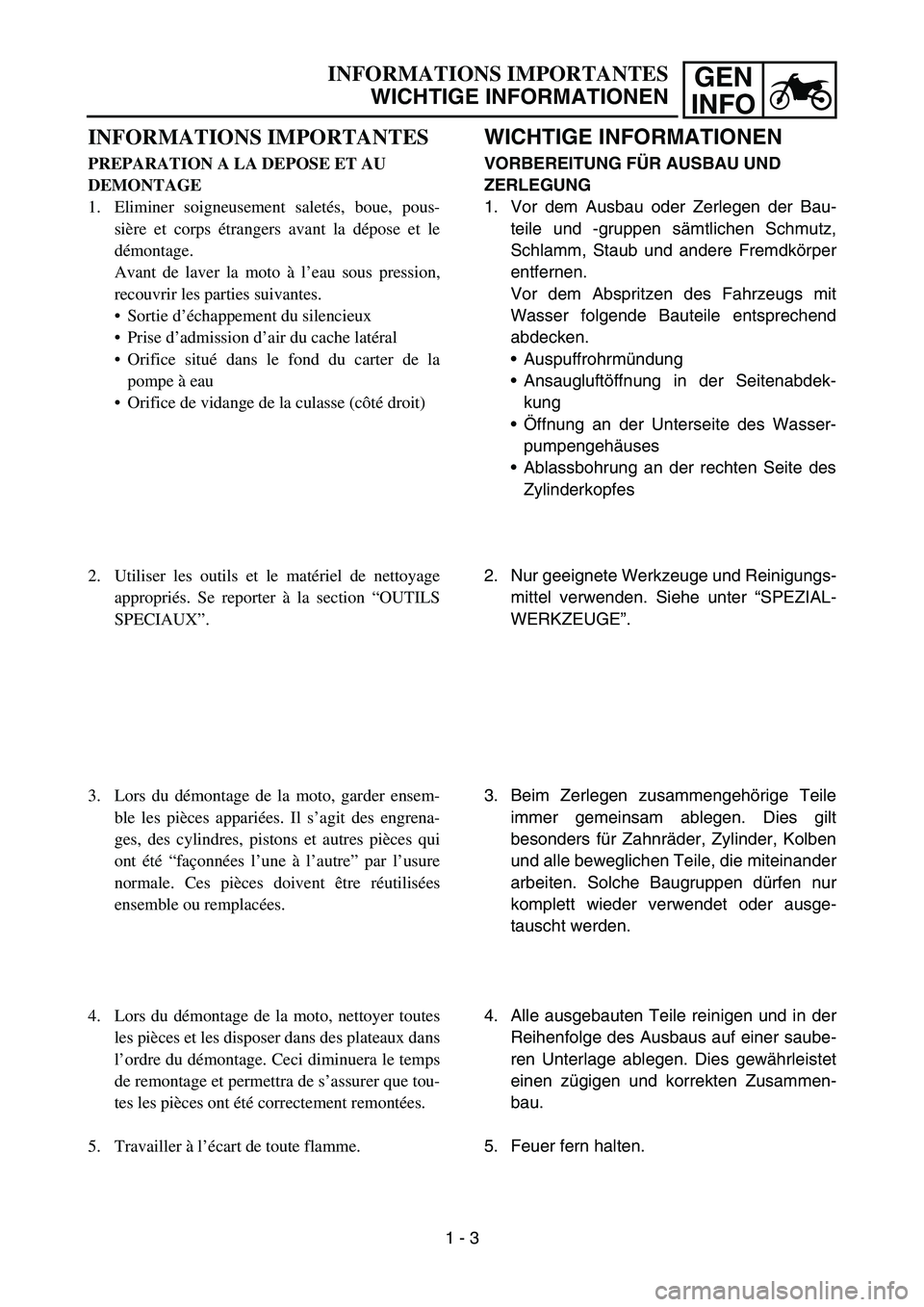

INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
INFORMATIONS IMPORTANTES
PREPARATION A LA DEPOSE ET AU
DEMONTAGE
1. Eliminer soigneusement saletés, boue, pous-
sière et corps étrangers avant la dépose et le
démontage.
Avant de laver la moto à l’eau sous pression,
recouvrir les parties suivantes.
Sortie d’échappement du silencieux
Prise d’admission d’air du cache latéral
Orifice situé dans le fond du carter de la
pompe à eau
Orifice de vidange de la culasse (côté droit)
2. Utiliser les outils et le matériel de nettoyage
appropriés. Se reporter à la section “OUTILS
SPECIAUX”.
3. Lors du démontage de la moto, garder ensem-
ble les pièces appariées. Il s’agit des engrena-
ges, des cylindres, pistons et autres pièces qui
ont été “façonnées l’une à l’autre” par l’usure
normale. Ces pièces doivent être réutilisées
ensemble ou remplacées.
4. Lors du démontage de la moto, nettoyer toutes
les pièces et les disposer dans des plateaux dans
l’ordre du démontage. Ceci diminuera le temps
de remontage et permettra de s’assurer que tou-
tes les pièces ont été correctement remontées.
5. Travailler à l’écart de toute flamme.
1 - 3

1 - 4
GEN
INFO
IMPORTANT INFORMATION
EC132000

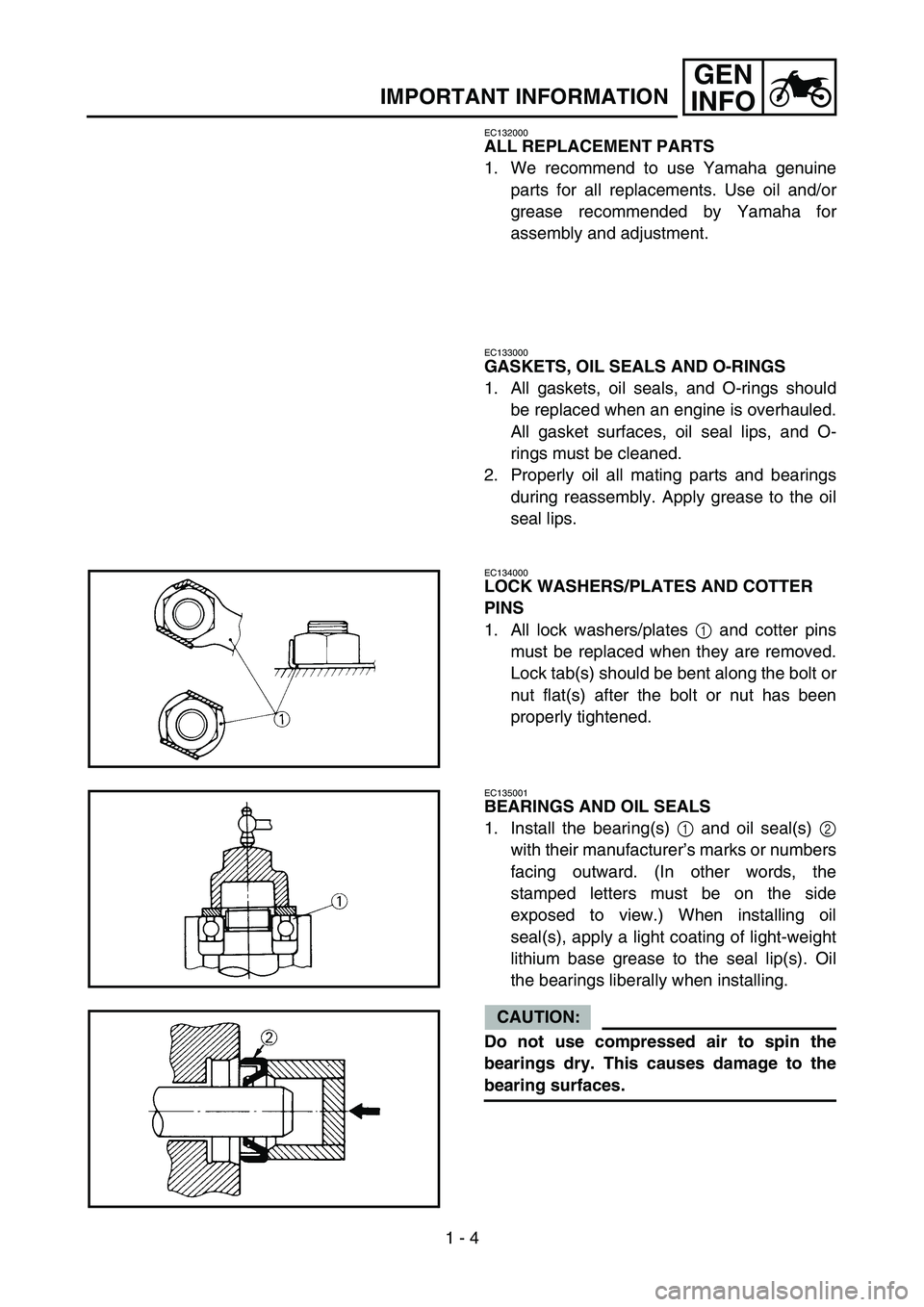

ALL REPLACEMENT PARTS
1. We recommend to use Yamaha genuine
parts for all replacements. Use oil and/or
grease recommended by Yamaha for
assembly and adjustment.
EC133000
GASKETS, OIL SEALS AND O-RINGS
1. All gaskets, oil seals, and O-rings should
be replaced when an engine is overhauled.
All gasket surfaces, oil seal lips, and O-
rings must be cleaned.
2. Properly oil all mating parts and bearings
during reassembly. Apply grease to the oil
seal lips.
EC134000
LOCK WASHERS/PLATES AND COTTER
PINS
1. All lock washers/plates 1 and cotter pins
must be replaced when they are removed.
Lock tab(s) should be bent along the bolt or
nut flat(s) after the bolt or nut has been
properly tightened.
EC135001
BEARINGS AND OIL SEALS
1. Install the bearing(s) 1 and oil seal(s) 2
with their manufacturer’s marks or numbers
facing outward. (In other words, the
stamped letters must be on the side
exposed to view.) When installing oil
seal(s), apply a light coating of light-weight
lithium base grease to the seal lip(s). Oil
the bearings liberally when installing.
CAUTION:
Do not use compressed air to spin the
bearings dry. This causes damage to the
bearing surfaces.

GEN
INFO
ERSATZTEILE
1. Es wird empfohlen, nur Original-Ersatzteile
von Yamaha zu verwenden. Nur von
Yamaha empfohlene Schmiermittel ver-
wenden.
DICHTUNGEN, DICHTRINGE UND O-RINGE
1. Beim Überholen des Motors sind sämtliche
Dichtungen, Dichtringe und O-Ringe zu
erneuern. Alle Dichtflächen, Dichtlippen
und O-Ringe vor dem Zusammenbau säu-
bern.
2. Beim Zusammenbau alle beweglichen
Teile sowie Lager ölen. Alle Dichtlippen
einfetten.
SICHERUNGSSCHEIBEN, -BLECHE UND
SPLINTE
1. Sicherungsscheiben und -bleche 1 sowie
Splinte müssen nach dem Ausbau erneuert
werden. Sicherungslaschen und Splinten-
den werden nach dem vorschriftsmäßigen
Festziehen der Schraube bzw. Mutter
gegen die Schlüsselfläche der Schraube
bzw. Mutter hochgebogen.
LAGER UND DICHTRINGE
1. Lager 1 und Dichtringe 2 so einbauen,
dass die Herstellerbeschriftung oder Teile-
nummer sichtbar bleibt. (Die Beschriftung
muss also nach außen weisen.) Beim Ein-
bau von Dichtringen die Dichtlippen mit
einer dünnen Schicht Lithiumseifenfett
bestreichen. Lager beim Einbau großzügig
ölen.
ACHTUNG:
Lager nie mit Druckluft behandeln. Dies
könnte die Lagerlaufflächen beschädigen.
INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN

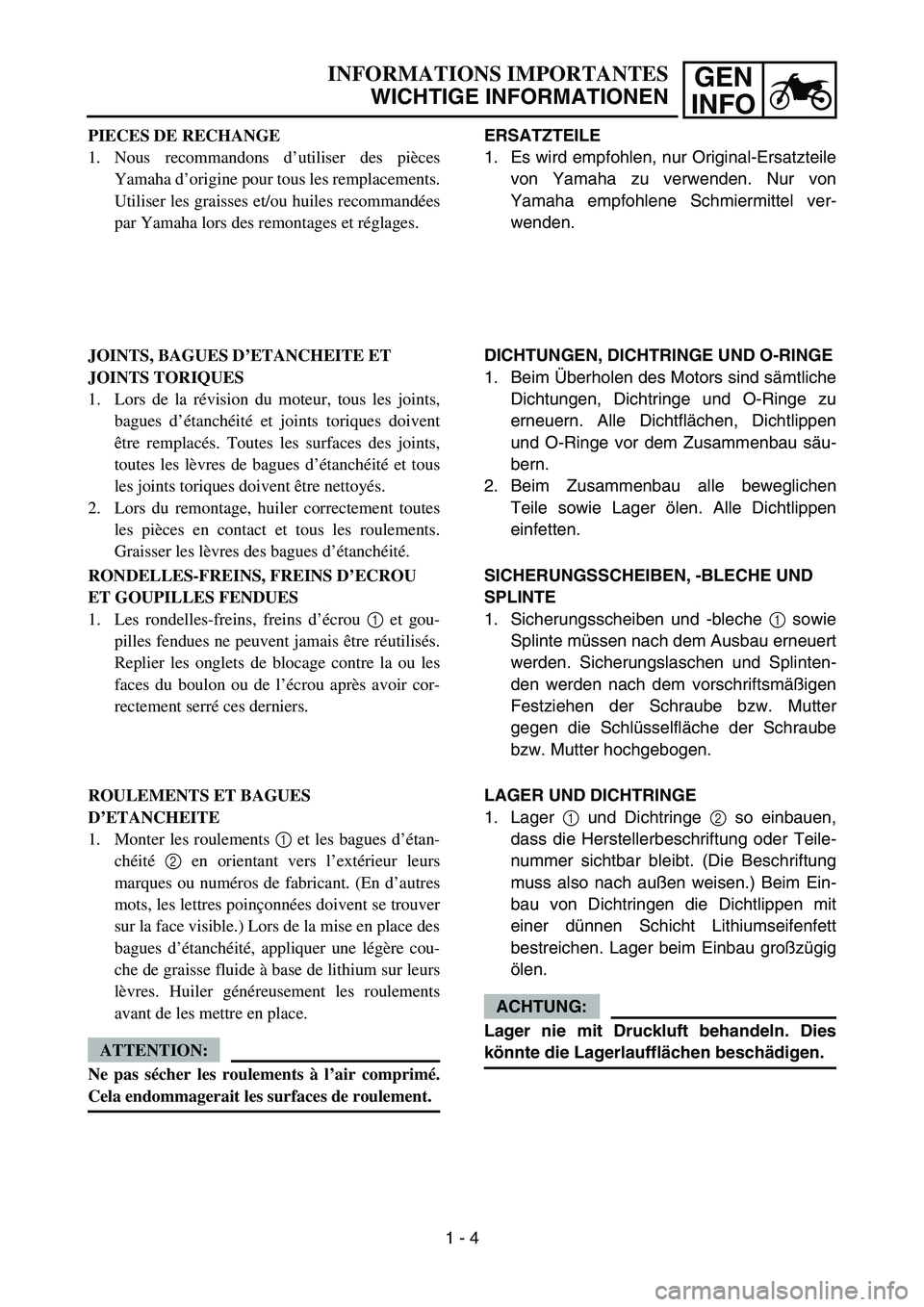

PIECES DE RECHANGE
1. Nous recommandons d’utiliser des pièces
Yamaha d’origine pour tous les remplacements.
Utiliser les graisses et/ou huiles recommandées
par Yamaha lors des remontages et réglages.
JOINTS, BAGUES D’ETANCHEITE ET
JOINTS TORIQUES
1. Lors de la révision du moteur, tous les joints,
bagues d’étanchéité et joints toriques doivent
être remplacés. Toutes les surfaces des joints,
toutes les lèvres de bagues d’étanchéité et tous
les joints toriques doivent être nettoyés.
2. Lors du remontage, huiler correctement toutes
les pièces en contact et tous les roulements.
Graisser les lèvres des bagues d’étanchéité.
RONDELLES-FREINS, FREINS D’ECROU
ET GOUPILLES FENDUES
1. Les rondelles-freins, freins d’écrou 1 et gou-
pilles fendues ne peuvent jamais être réutilisés.
Replier les onglets de blocage contre la ou les
faces du boulon ou de l’écrou après avoir cor-
rectement serré ces derniers.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements 1 et les bagues d’étan-
chéité 2 en orientant vers l’extérieur leurs
marques ou numéros de fabricant. (En d’autres
mots, les lettres poinçonnées doivent se trouver
sur la face visible.) Lors de la mise en place des
bagues d’étanchéité, appliquer une légère cou-
che de graisse fluide à base de lithium sur leurs
lèvres. Huiler généreusement les roulements
avant de les mettre en place.
ATTENTION:
Ne pas sécher les roulements à l’air comprimé.
Cela endommagerait les surfaces de roulement.
1 - 4

1 - 5
GEN
INFO
IMPORTANT INFORMATION
EC136000

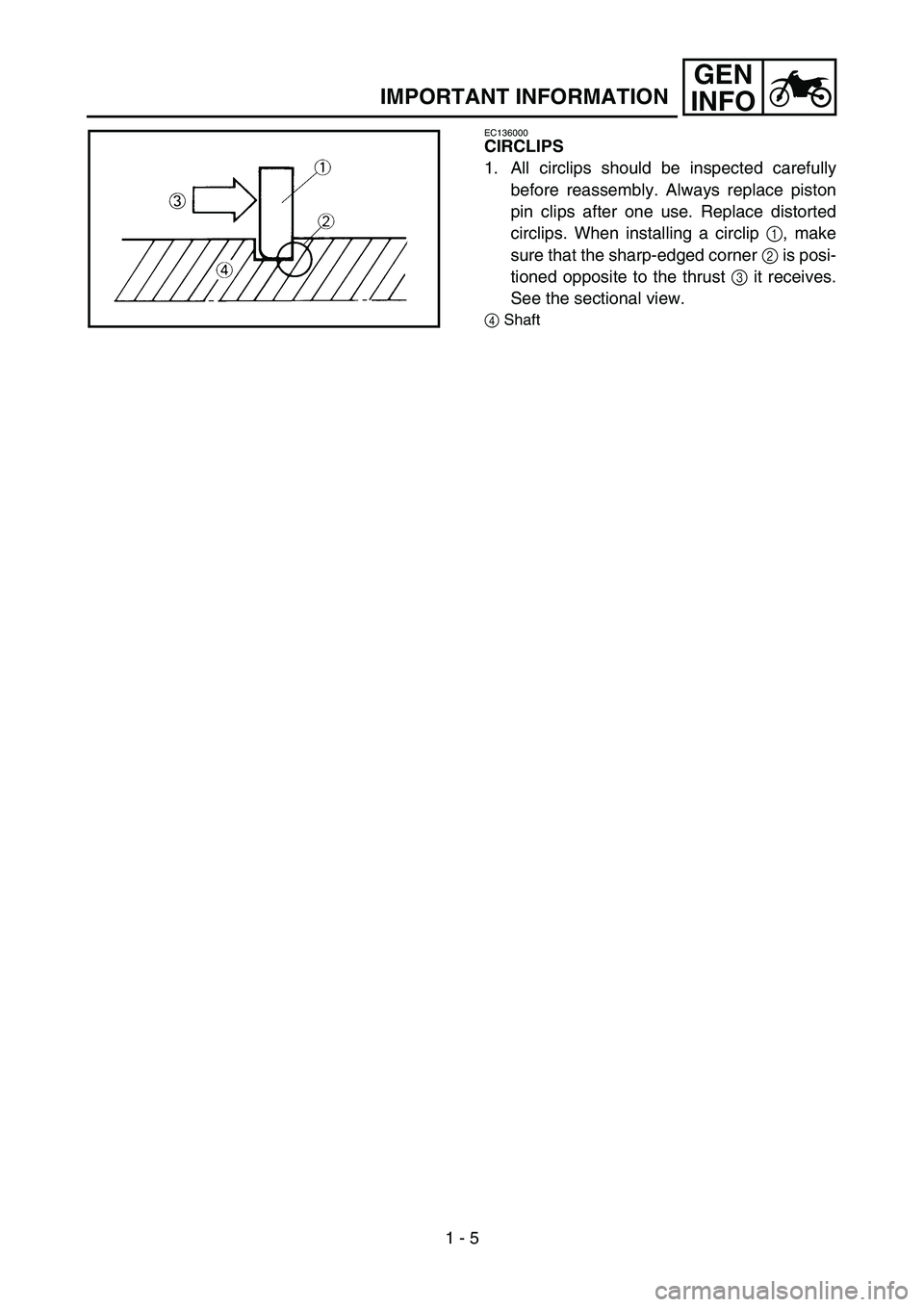

CIRCLIPS
1. All circlips should be inspected carefully
before reassembly. Always replace piston
pin clips after one use. Replace distorted
circlips. When installing a circlip 1, make
sure that the sharp-edged corner 2 is posi-
tioned opposite to the thrust 3 it receives.
See the sectional view.
4Shaft

GEN
INFO
SICHERUNGSRINGE
1. Sicherungsringe vor dem Wiedereinbau
sorgfältig kontrollieren. Kolbenbolzen-
Sicherungsringe müssen nach jedem Aus-
bau erneuert werden. Bei Verformung oder
Beschädigung erneuern. Beim Einbau
eines Sicherungsringes 1 stets darauf
achten, dass die scharfkantige Seite 2
den Ring gegen die Druckrichtung 3
abstützt. Siehe entsprechende Abbildung.
4Welle

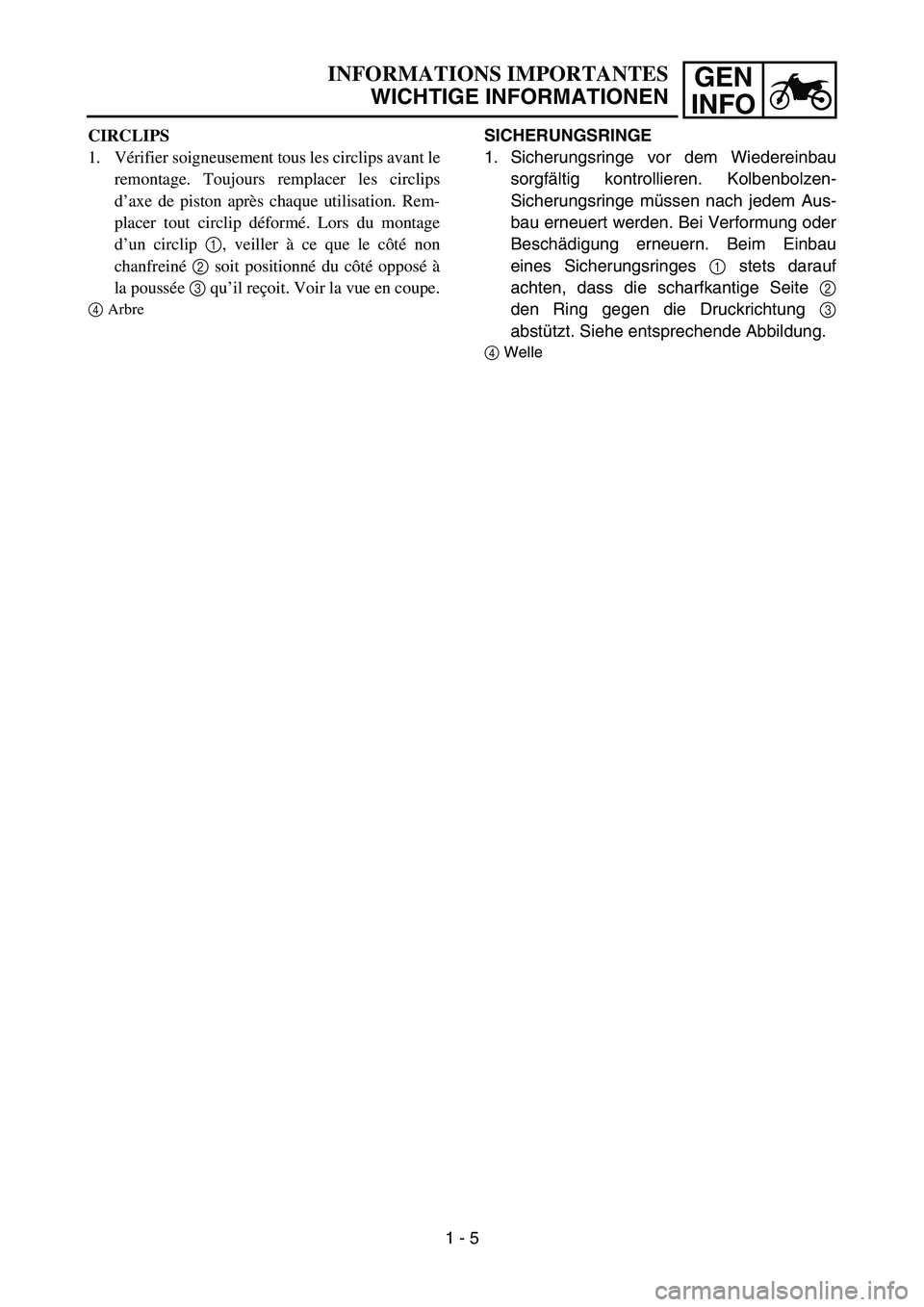

INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
CIRCLIPS
1. Vérifier soigneusement tous les circlips avant le
remontage. Toujours remplacer les circlips
d’axe de piston après chaque utilisation. Rem-
placer tout circlip déformé. Lors du montage
d’un circlip 1, veiller à ce que le côté non
chanfreiné 2 soit positionné du côté opposé à
la poussée 3 qu’il reçoit. Voir la vue en coupe.
4Arbre
1 - 5

1 - 6
GEN
INFO
CHECKING OF CONNECTION
EC1C0001

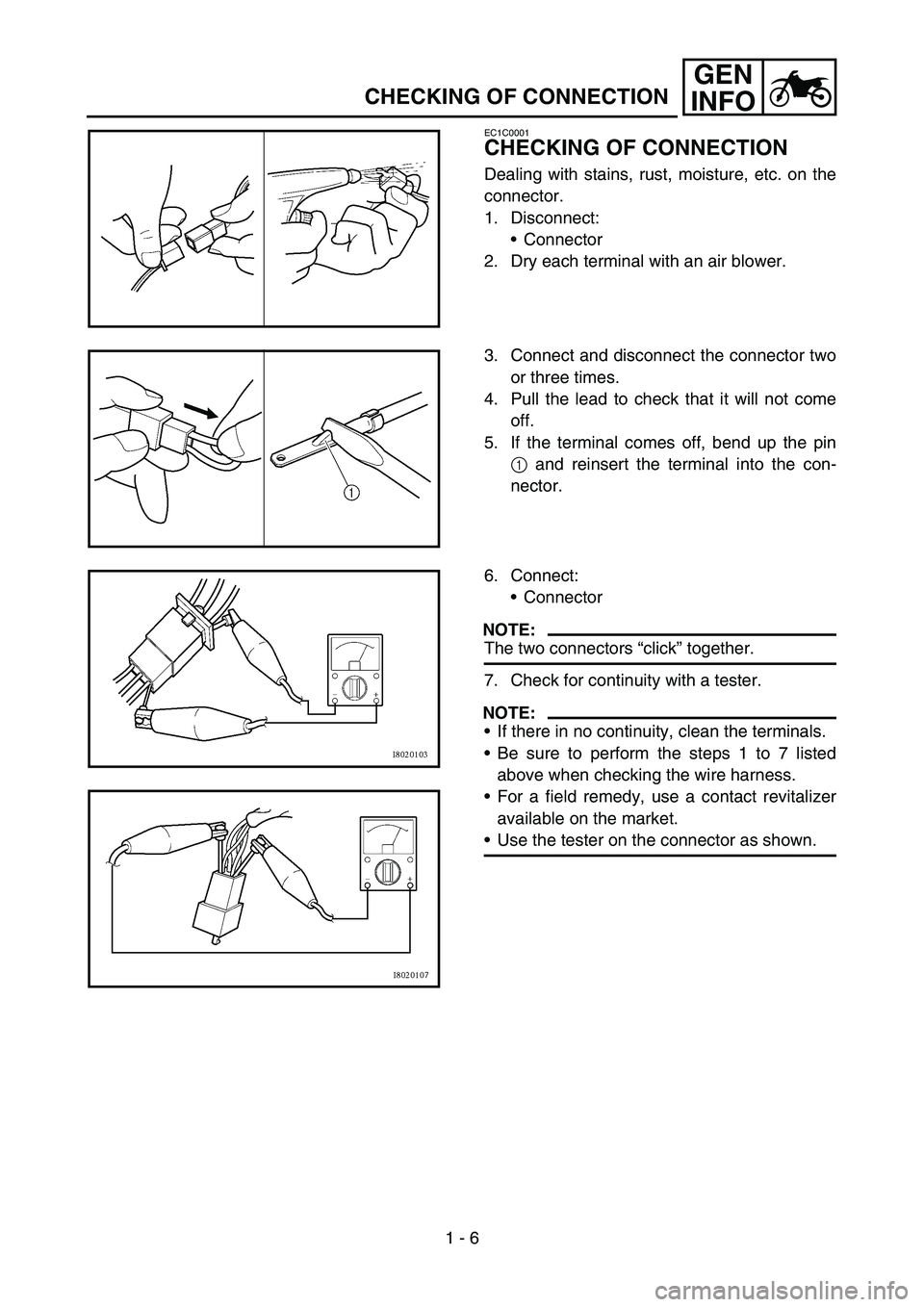

CHECKING OF CONNECTION
Dealing with stains, rust, moisture, etc. on the
connector.
1. Disconnect:
Connector
2. Dry each terminal with an air blower.
3. Connect and disconnect the connector two
or three times.
4. Pull the lead to check that it will not come
off.
5. If the terminal comes off, bend up the pin
1 and reinsert the terminal into the con-
nector.
6. Connect:
Connector
NOTE:
The two connectors “click” together.
7. Check for continuity with a tester.
NOTE:
If there in no continuity, clean the terminals.
Be sure to perform the steps 1 to 7 listed
above when checking the wire harness.
For a field remedy, use a contact revitalizer
available on the market.
Use the tester on the connector as shown.

GEN
INFO
KABELANSCHLÜSSE
KONTROLLIEREN
Sämtliche Steckverbinderkontakte und Kabel-
anschlüsse auf Flecke, Rost, Feuchtigkeit u. ä.
kontrollieren.
1. Lösen:
Steckverbinder
2. Sämtliche Kontakte mit Druckluft trocken-
blasen.
3. Steckverbinder zwei- oder dreimal trennen
und verbinden.
4. Kabel durch Ziehen auf festen Sitz prüfen.
5. Falls eine Anschlussklemme sich löst,
deren Stift 1 leicht hochbiegen und die
Anschlussklemme wieder einsetzen.
6. Anschließen:
Steckverbinder
HINWEIS:
Die Steckverbinder rasten hörbar ein.
7. Mit dem Taschen-Multimeter auf freien
Durchgang prüfen.
HINWEIS:
Ist ein Widerstand messbar, müssen die
Anschlussklemmen gereinigt werden.
Bei der Prüfung des Kabelbaums müssen
die Schritte 1 bis 7 befolgt werden.
Handelsübliches Kontaktspray sollte nur als
Notlösung verwendet werden.
Das Taschen-Multimeter, wie in der Abbil-
dung gezeigt, anschließen.

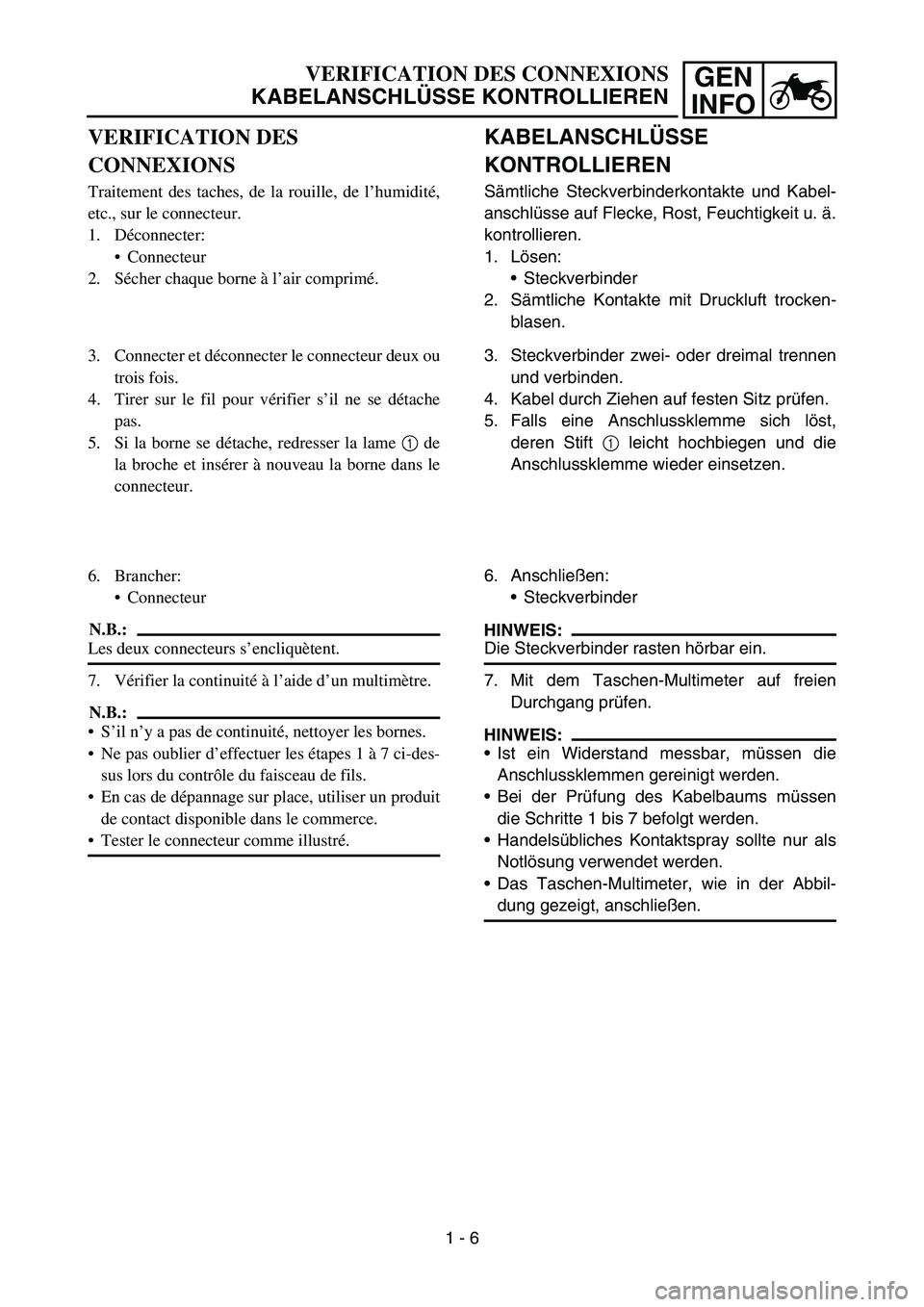

VERIFICATION DES CONNEXIONS
KABELANSCHLÜSSE KONTROLLIEREN
VERIFICATION DES
CONNEXIONS
Traitement des taches, de la rouille, de l’humidité,
etc., sur le connecteur.
1. Déconnecter:
Connecteur
2. Sécher chaque borne à l’air comprimé.
3. Connecter et déconnecter le connecteur deux ou
trois fois.
4. Tirer sur le fil pour vérifier s’il ne se détache
pas.
5. Si la borne se détache, redresser la lame 1 de
la broche et insérer à nouveau la borne dans le
connecteur.
6. Brancher:
Connecteur
N.B.:
Les deux connecteurs s’encliquètent.
7. Vérifier la continuité à l’aide d’un multimètre.
N.B.:
S’il n’y a pas de continuité, nettoyer les bornes.
Ne pas oublier d’effectuer les étapes 1 à 7 ci-des-
sus lors du contrôle du faisceau de fils.
En cas de dépannage sur place, utiliser un produit
de contact disponible dans le commerce.
Tester le connecteur comme illustré.
1 - 6

GEN
INFO
1 - 7
SPECIAL TOOLS
EC140001

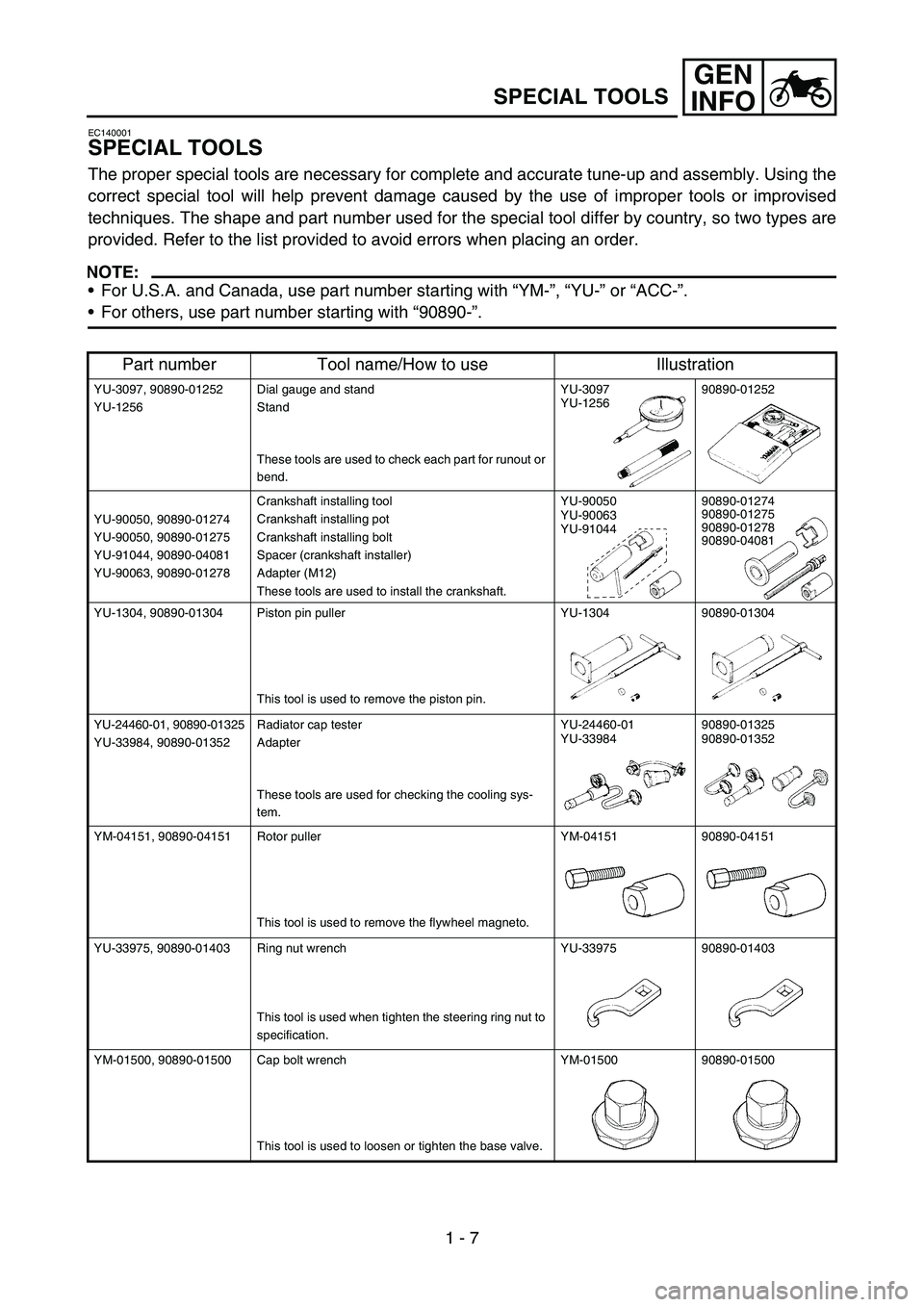

SPECIAL TOOLS
The proper special tools are necessary for complete and accurate tune-up and assembly. Using the
correct special tool will help prevent damage caused by the use of improper tools or improvised
techniques. The shape and part number used for the special tool differ by country, so two types are
provided. Refer to the list provided to avoid errors when placing an order.
NOTE:
For U.S.A. and Canada, use part number starting with “YM-”, “YU-” or “ACC-”.
For others, use part number starting with “90890-”.
Part number Tool name/How to use Illustration
YU-3097, 90890-01252
YU-1256Dial gauge and stand
Stand
These tools are used to check each part for runout or
bend.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YU-91044, 90890-04081
YU-90063, 90890-01278Crankshaft installing tool
Crankshaft installing pot
Crankshaft installing bolt
Spacer (crankshaft installer)
Adapter (M12)
These tools are used to install the crankshaft.YU-90050
YU-90063
YU-9104490890-01274
90890-01275
90890-01278
90890-04081
YU-1304, 90890-01304 Piston pin puller
This tool is used to remove the piston pin.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Radiator cap tester
Adapter
These tools are used for checking the cooling sys-
tem.YU-24460-01
YU-3398490890-01325
90890-01352
YM-04151, 90890-04151 Rotor puller
This tool is used to remove the flywheel magneto.YM-04151 90890-04151
YU-33975, 90890-01403 Ring nut wrench
This tool is used when tighten the steering ring nut to
specification.YU-33975 90890-01403
YM-01500, 90890-01500 Cap bolt wrench
This tool is used to loosen or tighten the base valve.YM-01500 90890-01500

GEN
INFO
1 - 8

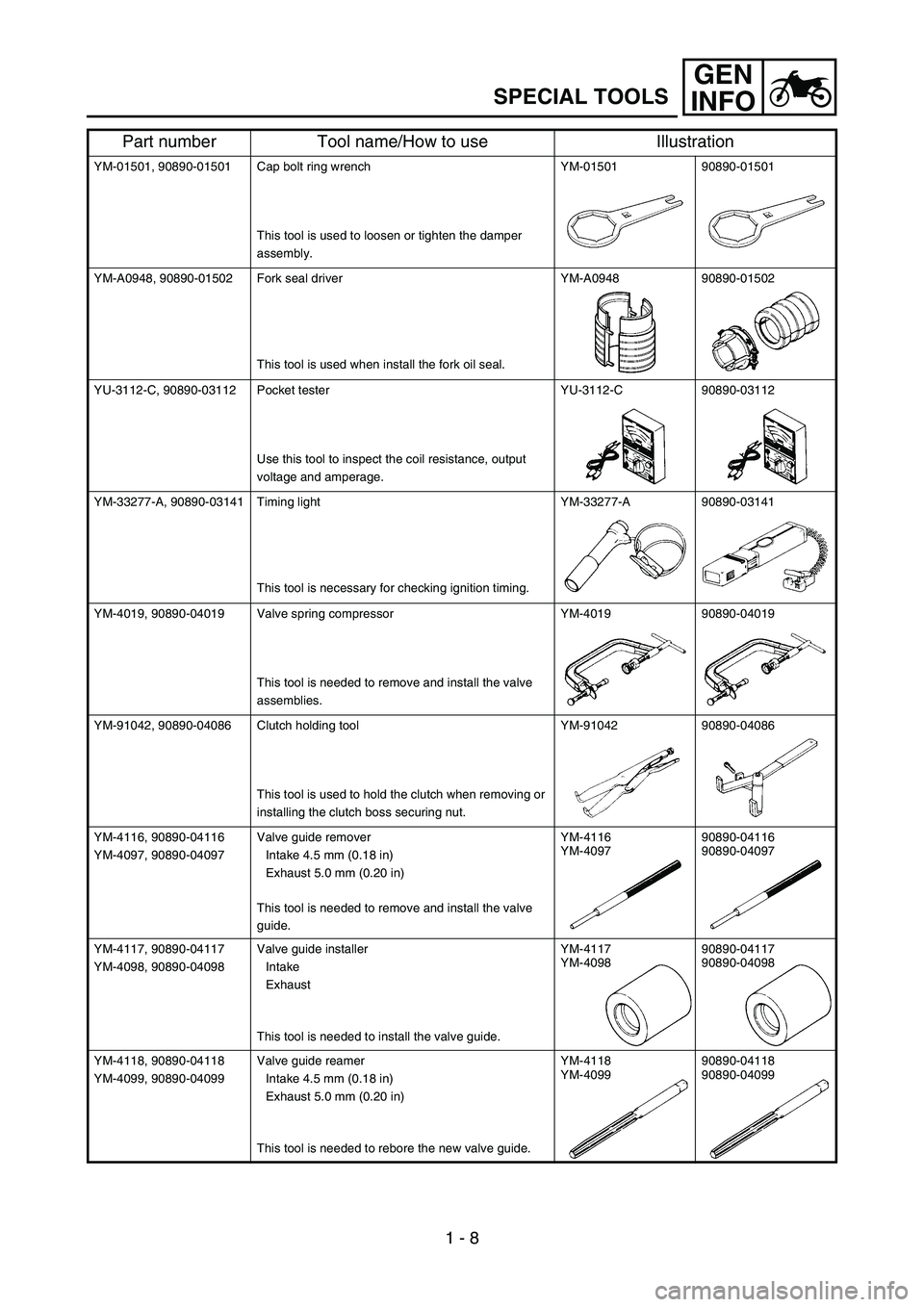

SPECIAL TOOLS
YM-01501, 90890-01501 Cap bolt ring wrench
This tool is used to loosen or tighten the damper
assembly.YM-01501 90890-01501
YM-A0948, 90890-01502 Fork seal driver
This tool is used when install the fork oil seal.YM-A0948 90890-01502
YU-3112-C, 90890-03112 Pocket tester
Use this tool to inspect the coil resistance, output
voltage and amperage.YU-3112-C 90890-03112
YM-33277-A, 90890-03141 Timing light
This tool is necessary for checking ignition timing.YM-33277-A 90890-03141
YM-4019, 90890-04019 Valve spring compressor
This tool is needed to remove and install the valve
assemblies.YM-4019 90890-04019
YM-91042, 90890-04086 Clutch holding tool
This tool is used to hold the clutch when removing or
installing the clutch boss securing nut.YM-91042 90890-04086
YM-4116, 90890-04116
YM-4097, 90890-04097Valve guide remover
Intake 4.5 mm (0.18 in)
Exhaust 5.0 mm (0.20 in)
This tool is needed to remove and install the valve
guide.YM-4116
YM-409790890-04116
90890-04097
YM-4117, 90890-04117
YM-4098, 90890-04098Valve guide installer
Intake
Exhaust
This tool is needed to install the valve guide.YM-4117
YM-409890890-04117
90890-04098
YM-4118, 90890-04118
YM-4099, 90890-04099Valve guide reamer
Intake 4.5 mm (0.18 in)
Exhaust 5.0 mm (0.20 in)
This tool is needed to rebore the new valve guide.YM-4118
YM-4099 90890-04118
90890-04099
Part number Tool name/How to use Illustration

GEN
INFO
1 - 9

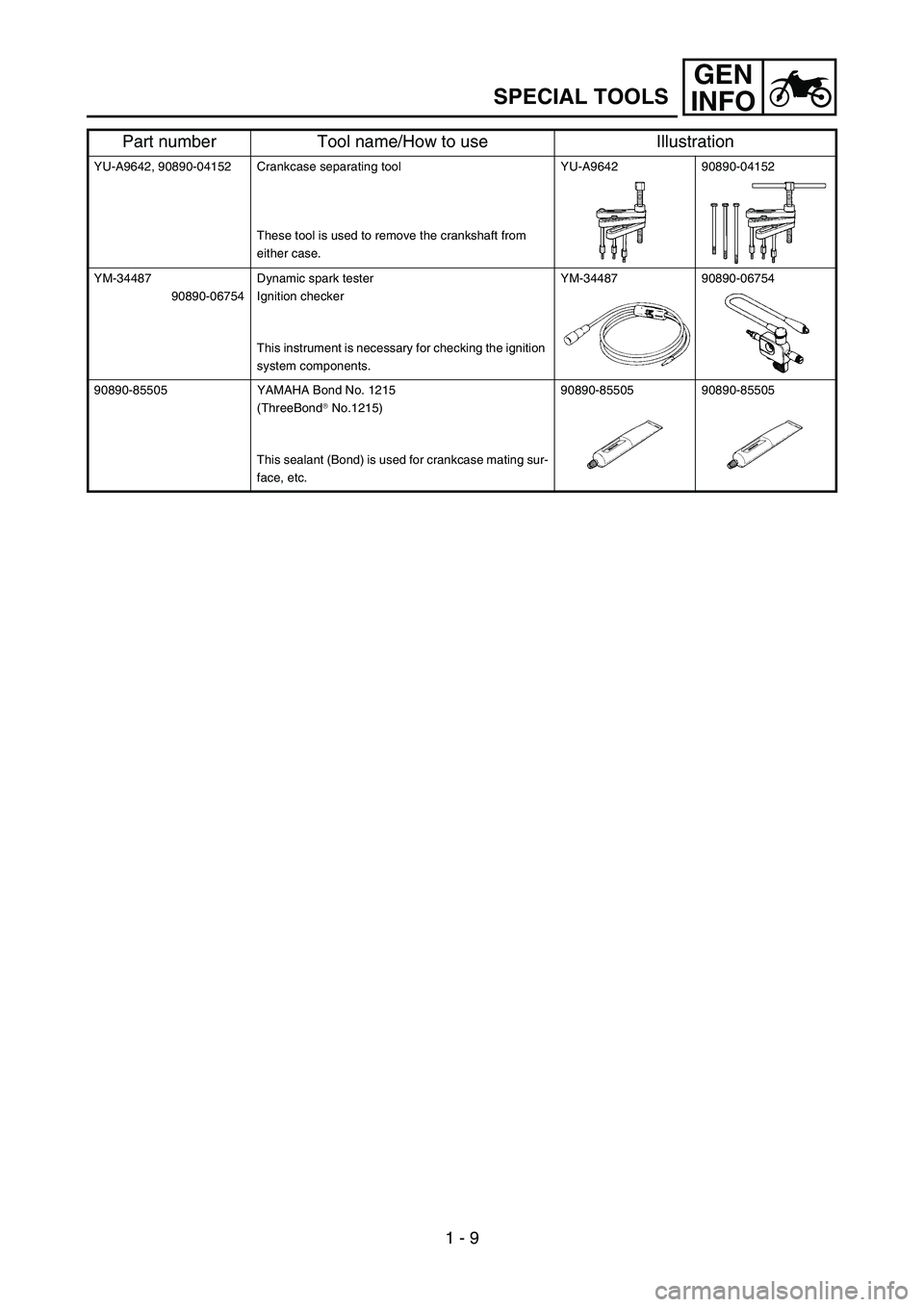

SPECIAL TOOLS
YU-A9642, 90890-04152 Crankcase separating tool
These tool is used to remove the crankshaft from
either case.YU-A9642 90890-04152
YM-34487
90890-06754Dynamic spark tester
Ignition checker
This instrument is necessary for checking the ignition
system components.YM-34487 90890-06754
90890-85505 YAMAHA Bond No. 1215
(ThreeBond
 No.1215)
This sealant (Bond) is used for crankcase mating sur-
face, etc.90890-85505 90890-85505
Part number Tool name/How to use Illustration
