5 - 1
CHAS

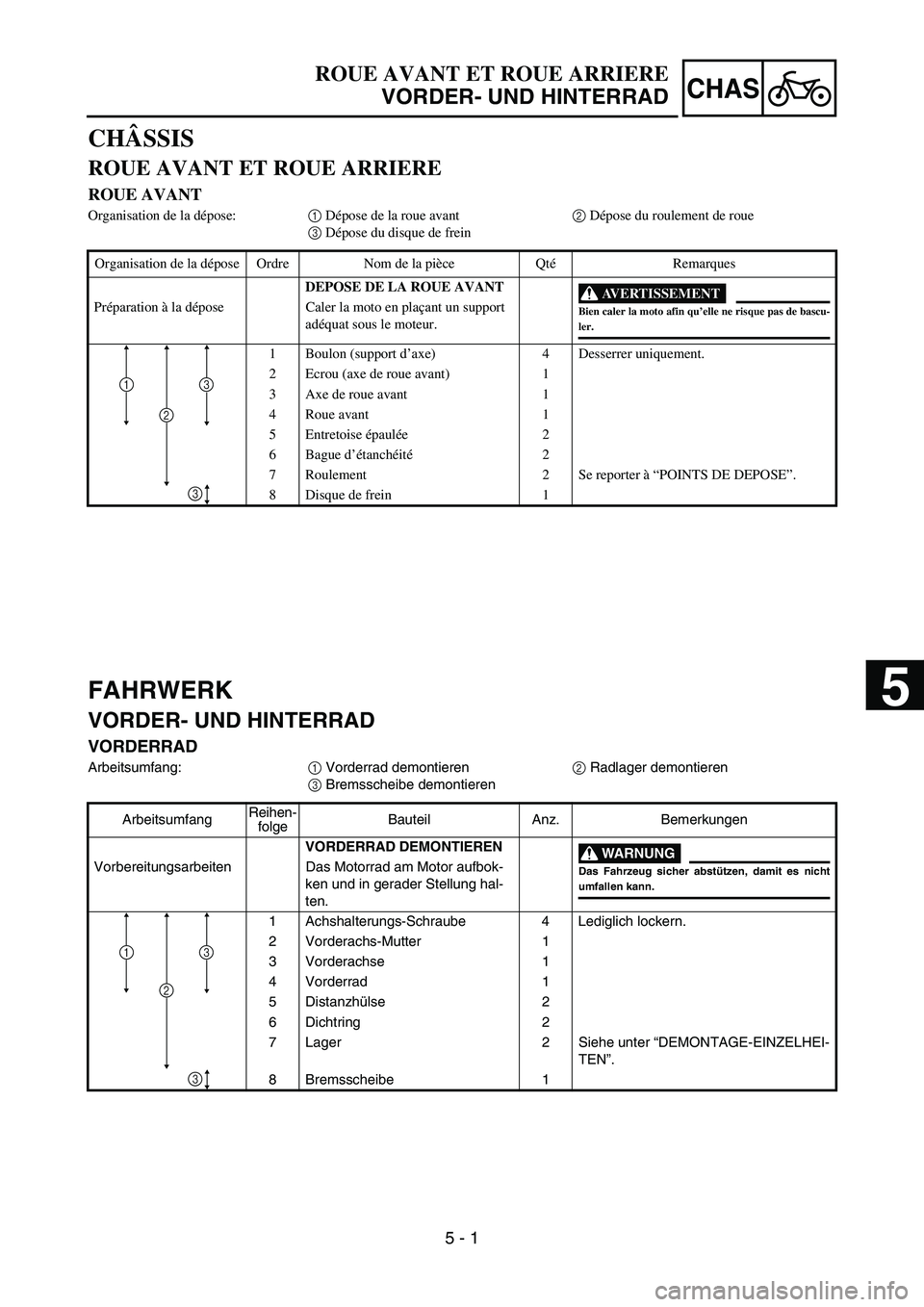

CHÂSSIS
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT
Organisation de la dépose:1 Dépose de la roue avant2 Dépose du roulement de roue
3 Dépose du disque de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA ROUE AVANT
AVERTISSEMENT
Bien caler la moto afin qu’elle ne risque pas de bascu-ler.
Préparation à la dépose Caler la moto en plaçant un support
adéquat sous le moteur.
1 Boulon (support d’axe) 4 Desserrer uniquement.
2 Ecrou (axe de roue avant) 1
3 Axe de roue avant 1
4 Roue avant 1
5Entretoise épaulée2
6 Bague d’étanchéité2
7 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
8 Disque de frein 1
2
31
3
FAHRWERK
VORDER- UND HINTERRAD
VORDERRAD
Arbeitsumfang:
1 Vorderrad demontieren
2 Radlager demontieren
3 Bremsscheibe demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VORDERRAD DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nicht
umfallen kann.
Vorbereitungsarbeiten Das Motorrad am Motor aufbok-
ken und in gerader Stellung hal-
ten.
1 Achshalterungs-Schraube 4 Lediglich lockern.
2 Vorderachs-Mutter 1
3 Vorderachse 1
4 Vorderrad 1
5Distanzhülse 2
6Dichtring 2
7 Lager 2 Siehe unter “DEMONTAGE-EINZELHEI-
TEN”.
8 Bremsscheibe 1
2
31
3
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
5

5 - 2
CHAS
EC598100

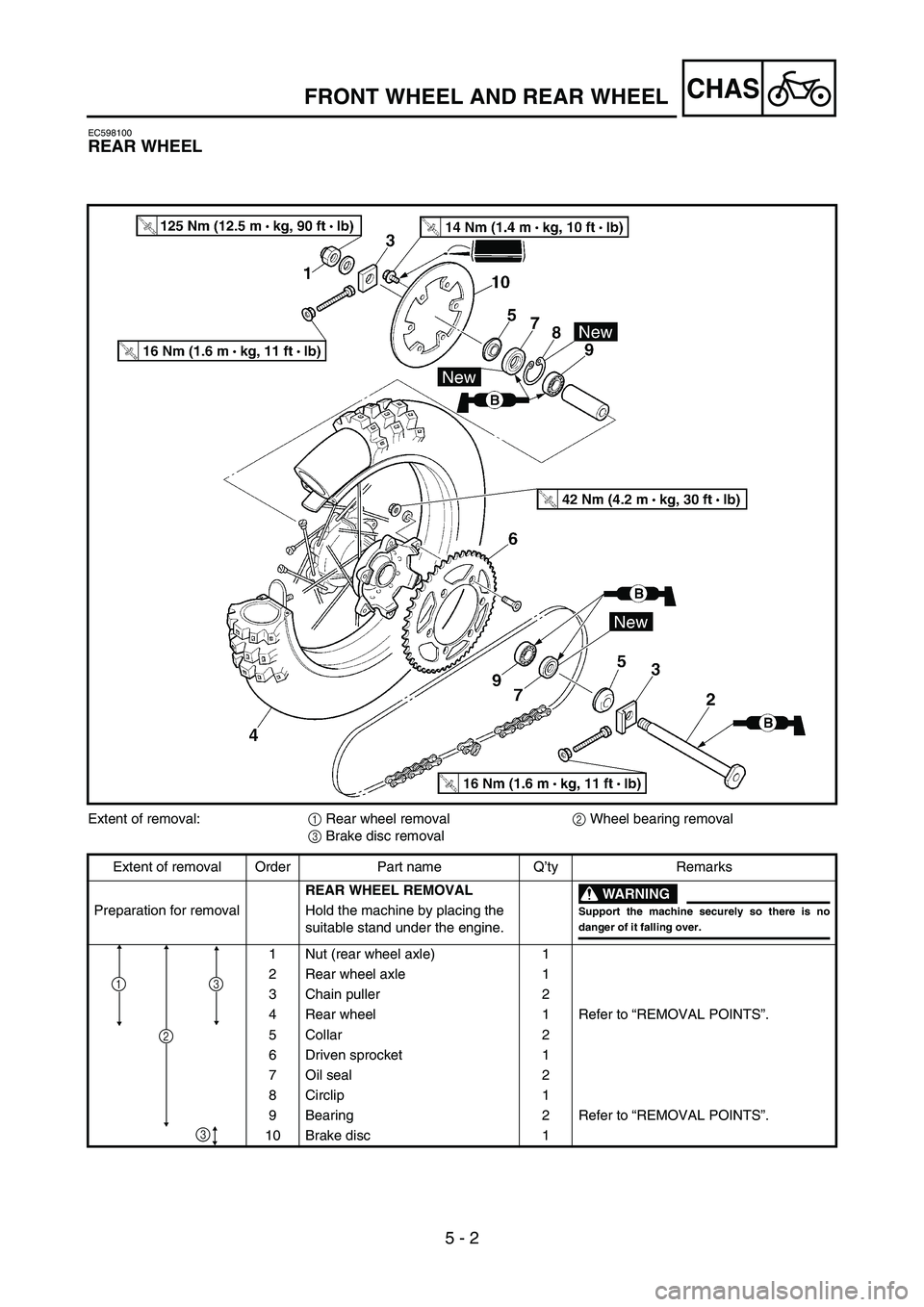

REAR WHEEL
Extent of removal:
1 Rear wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
REAR WHEEL REMOVAL
WARNING
Support the machine securely so there is no
danger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Driven sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10 Brake disc 1
2
31
3
FRONT WHEEL AND REAR WHEEL

5 - 2
CHAS

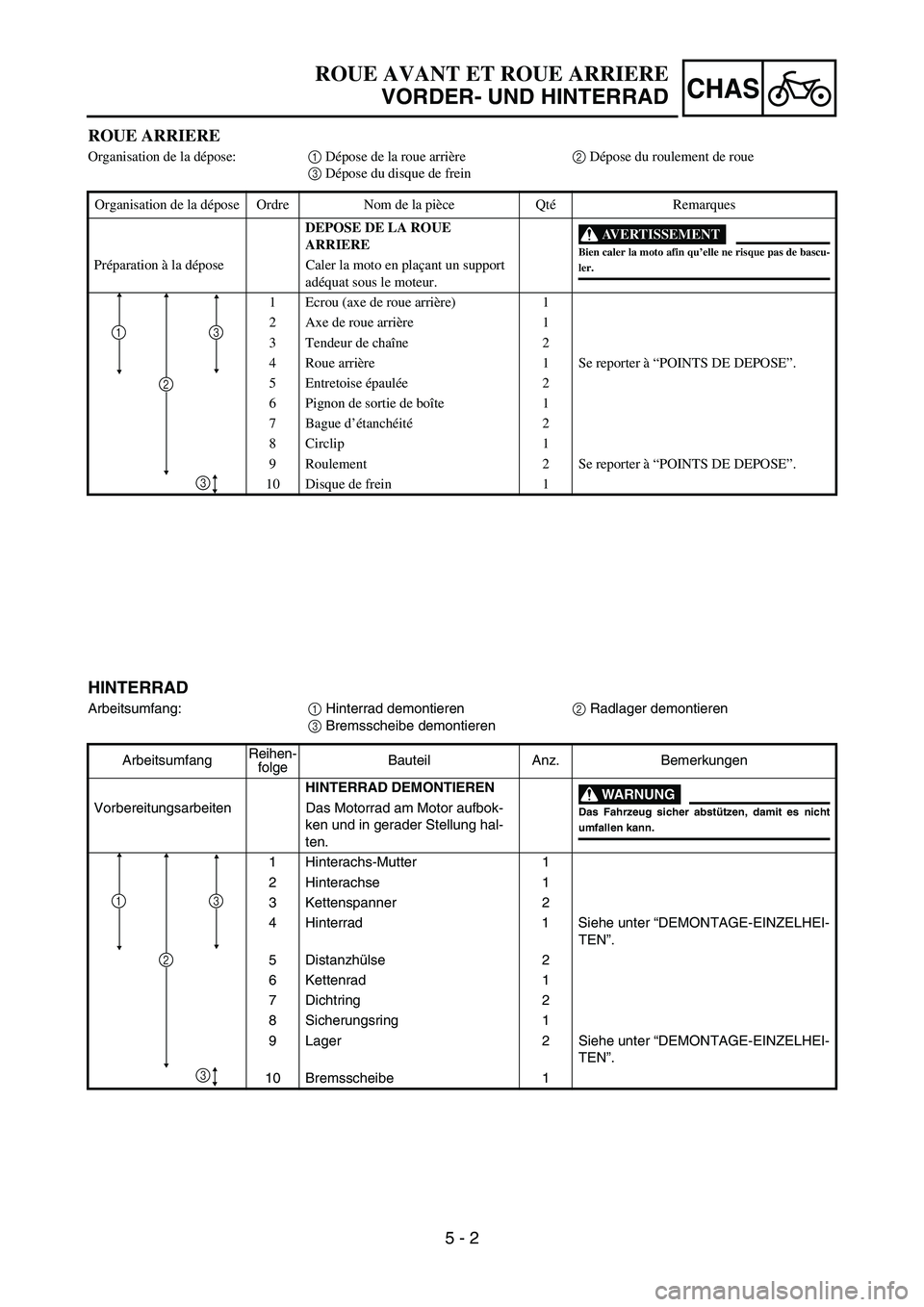

ROUE ARRIERE
Organisation de la dépose:1 Dépose de la roue arrière2 Dépose du roulement de roue
3 Dépose du disque de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA ROUE
ARRIERE
AVERTISSEMENT
Bien caler la moto afin qu’elle ne risque pas de bascu-
ler.Préparation à la dépose Caler la moto en plaçant un support
adéquat sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5Entretoise épaulée2
6 Pignon de sortie de boîte 1
7 Bague d’étanchéité2
8Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10 Disque de frein 1
2
31
3
HINTERRAD
Arbeitsumfang:
1 Hinterrad demontieren
2 Radlager demontieren
3 Bremsscheibe demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
HINTERRAD DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nichtumfallen kann.
Vorbereitungsarbeiten Das Motorrad am Motor aufbok-
ken und in gerader Stellung hal-
ten.
1 Hinterachs-Mutter 1
2 Hinterachse 1
3 Kettenspanner 2
4 Hinterrad 1 Siehe unter “DEMONTAGE-EINZELHEI-
TEN”.
5Distanzhülse 2
6 Kettenrad 1
7Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “DEMONTAGE-EINZELHEI-
TEN”.
10 Bremsscheibe 1
2
31
3
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD

5 - 3
CHASFRONT WHEEL AND REAR WHEEL
EC593000

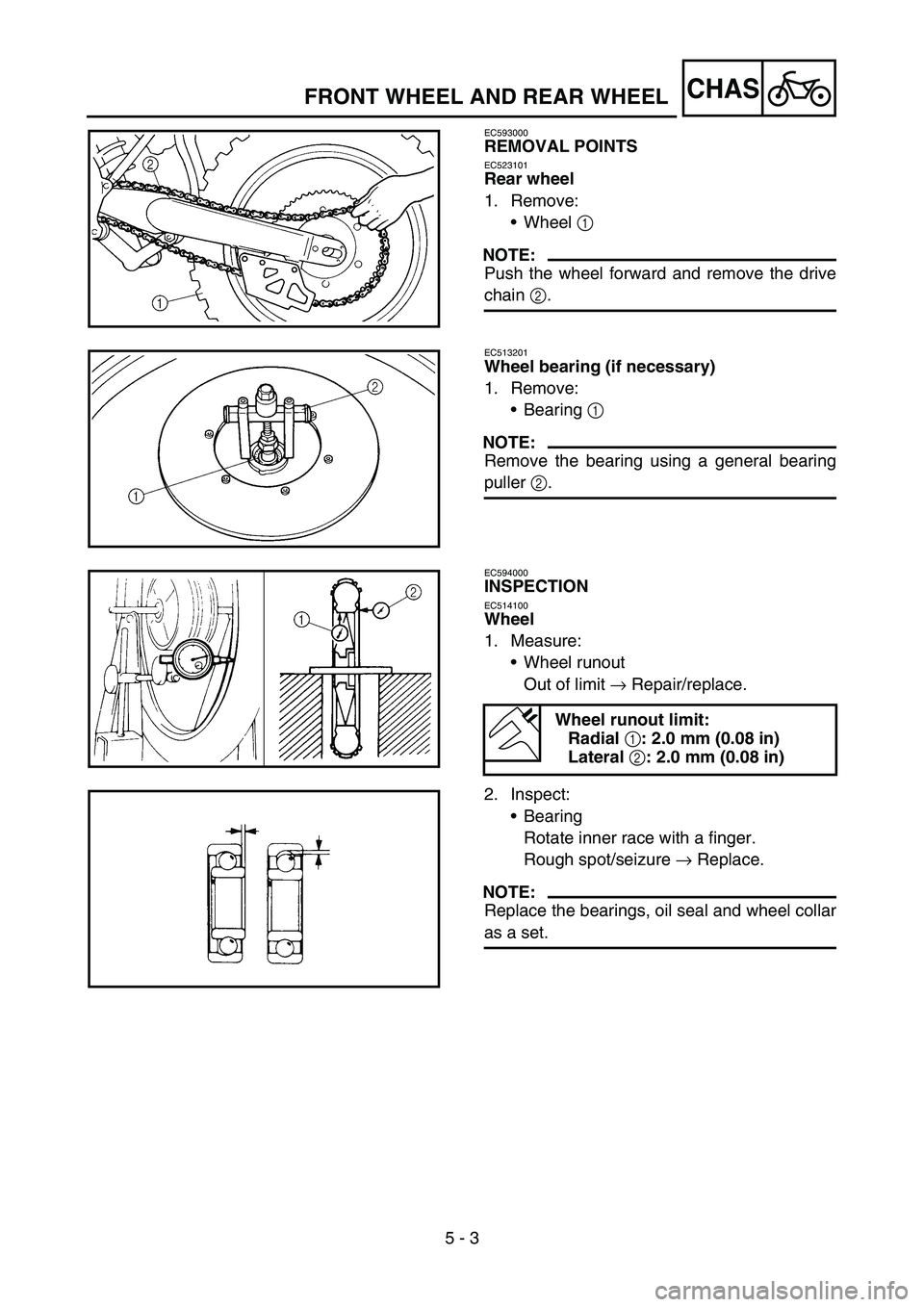

REMOVAL POINTS
EC523101
Rear wheel
1. Remove:
Wheel 1
NOTE:
Push the wheel forward and remove the drive
chain 2.
EC513201
Wheel bearing (if necessary)
1. Remove:
Bearing 1
NOTE:
Remove the bearing using a general bearing
puller 2.
EC594000
INSPECTION
EC514100
Wheel
1. Measure:
Wheel runout
Out of limit → Repair/replace.
2. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
NOTE:
Replace the bearings, oil seal and wheel collar
as a set.
Wheel runout limit:
Radial
1: 2.0 mm (0.08 in)
Lateral
2: 2.0 mm (0.08 in)

5 - 3
CHAS

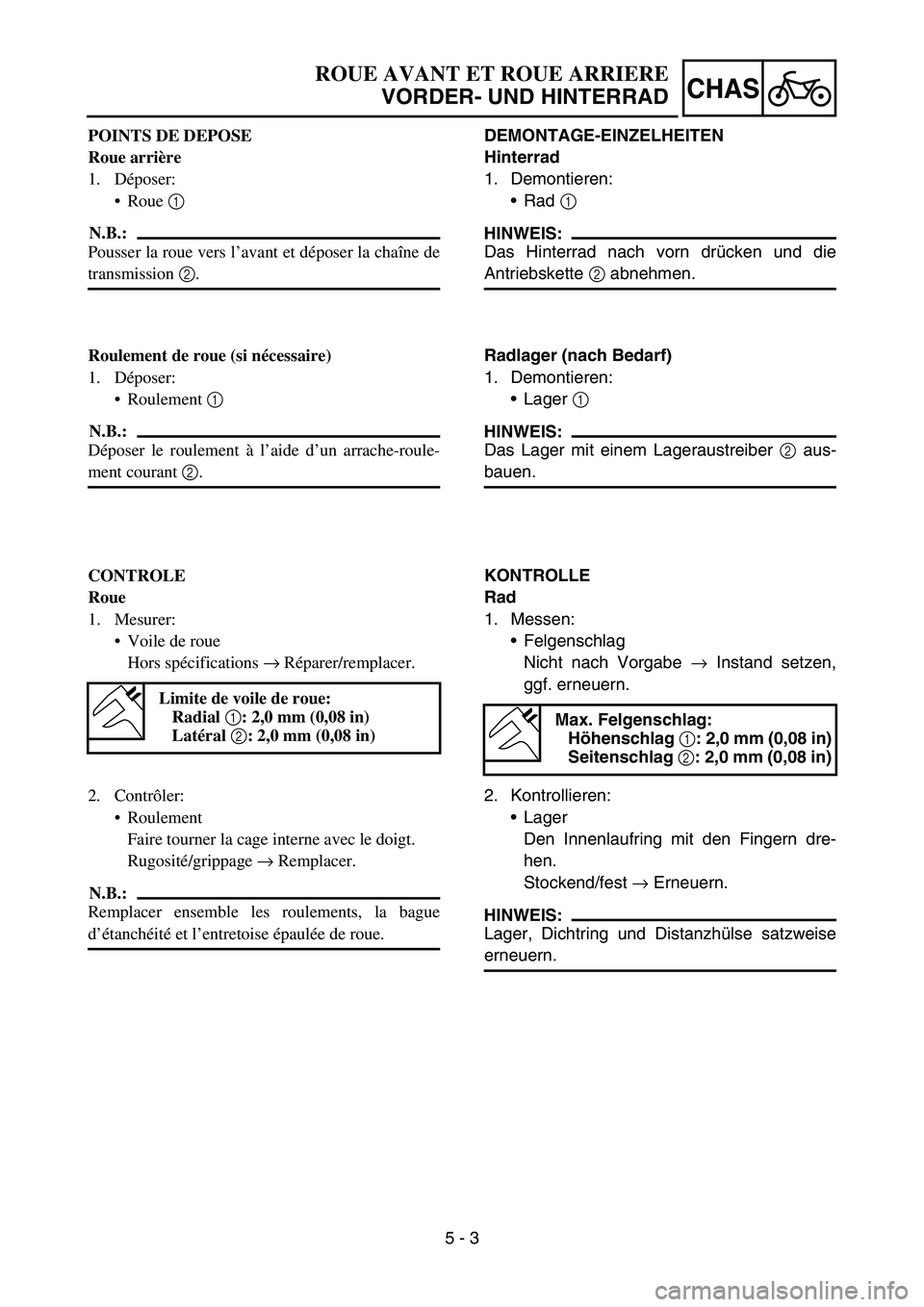

POINTS DE DEPOSE
Roue arrière
1. Déposer:
Roue 1
N.B.:
Pousser la roue vers l’avant et déposer la chaîne de
transmission 2.
Roulement de roue (si nécessaire)
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement à l’aide d’un arrache-roule-
ment courant 2.
CONTROLE
Roue
1. Mesurer:
Voile de roue
Hors spécifications → Réparer/remplacer.
Limite de voile de roue:
Radial 1: 2,0 mm (0,08 in)
Latéral 2: 2,0 mm (0,08 in)
2. Contrôler:
Roulement
Faire tourner la cage interne avec le doigt.
Rugosité/grippage → Remplacer.
N.B.:
Remplacer ensemble les roulements, la bague
d’étanchéité et l’entretoise épaulée de roue.DEMONTAGE-EINZELHEITEN
Hinterrad
1. Demontieren:
Rad 1
HINWEIS:
Das Hinterrad nach vorn drücken und die
Antriebskette 2 abnehmen.
Radlager (nach Bedarf)
1. Demontieren:
Lager 1
HINWEIS:
Das Lager mit einem Lageraustreiber 2 aus-
bauen.
KONTROLLE
Rad
1. Messen:
Felgenschlag
Nicht nach Vorgabe → Instand setzen,
ggf. erneuern.
Max. Felgenschlag:
Höhenschlag 1: 2,0 mm (0,08 in)
Seitenschlag 2: 2,0 mm (0,08 in)
2. Kontrollieren:
Lager
Den Innenlaufring mit den Fingern dre-
hen.
Stockend/fest → Erneuern.
HINWEIS:
Lager, Dichtring und Distanzhülse satzweise
erneuern.
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD

5 - 4
CHASFRONT WHEEL AND REAR WHEEL
EC514200

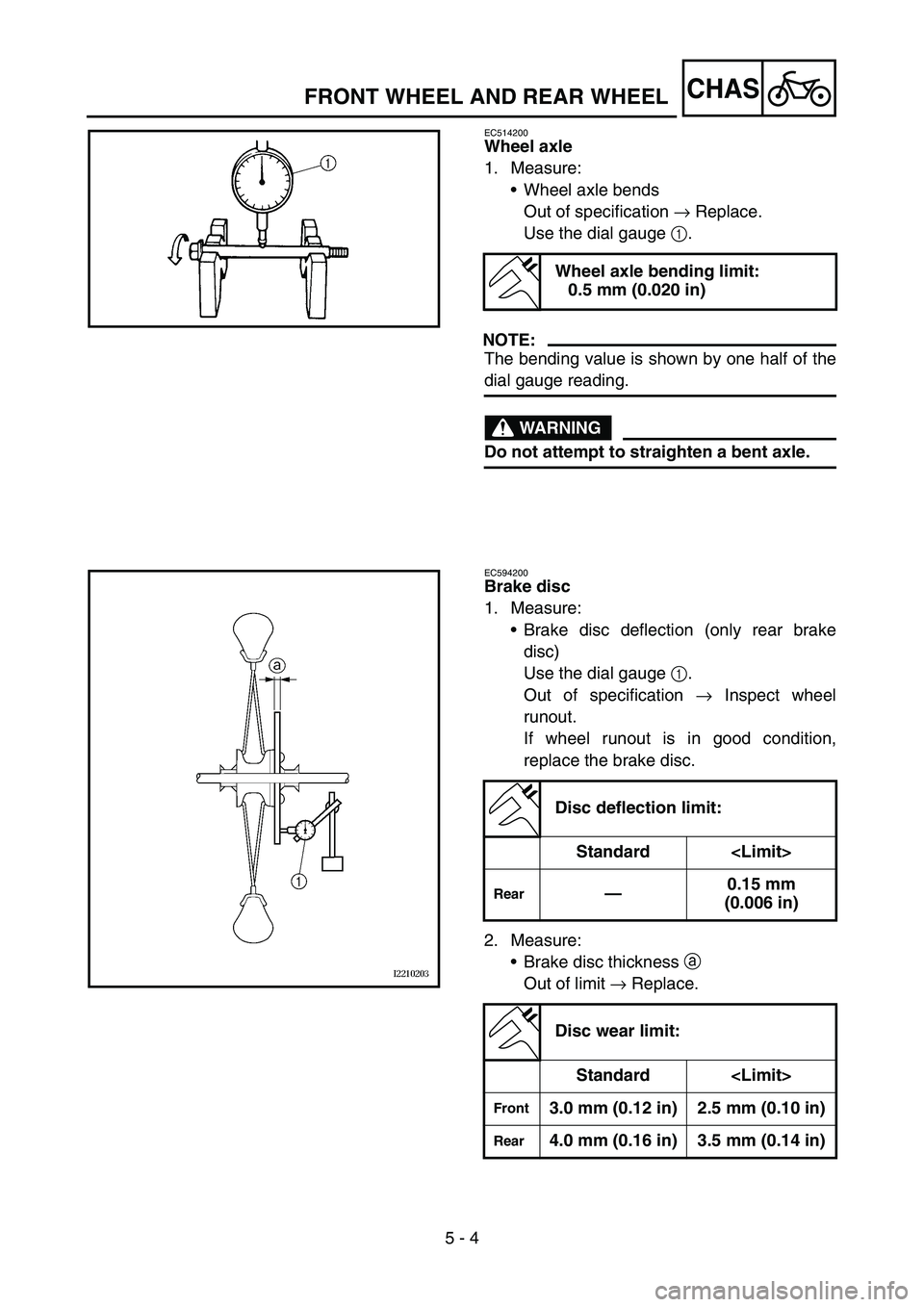

Wheel axle
1. Measure:
Wheel axle bends
Out of specification → Replace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do not attempt to straighten a bent axle.
Wheel axle bending limit:
0.5 mm (0.020 in)
EC594200
Brake disc
1. Measure:
Brake disc deflection (only rear brake
disc)
Use the dial gauge 1.
Out of specification → Inspect wheel
runout.
If wheel runout is in good condition,
replace the brake disc.
2. Measure:
Brake disc thickness a
Out of limit → Replace.
Disc deflection limit:
Standard
Rear—0.15 mm
(0.006 in)
Disc wear limit:
Standard
Front3.0 mm (0.12 in) 2.5 mm (0.10 in)
Rear4.0 mm (0.16 in) 3.5 mm (0.14 in)

5 - 4
CHAS

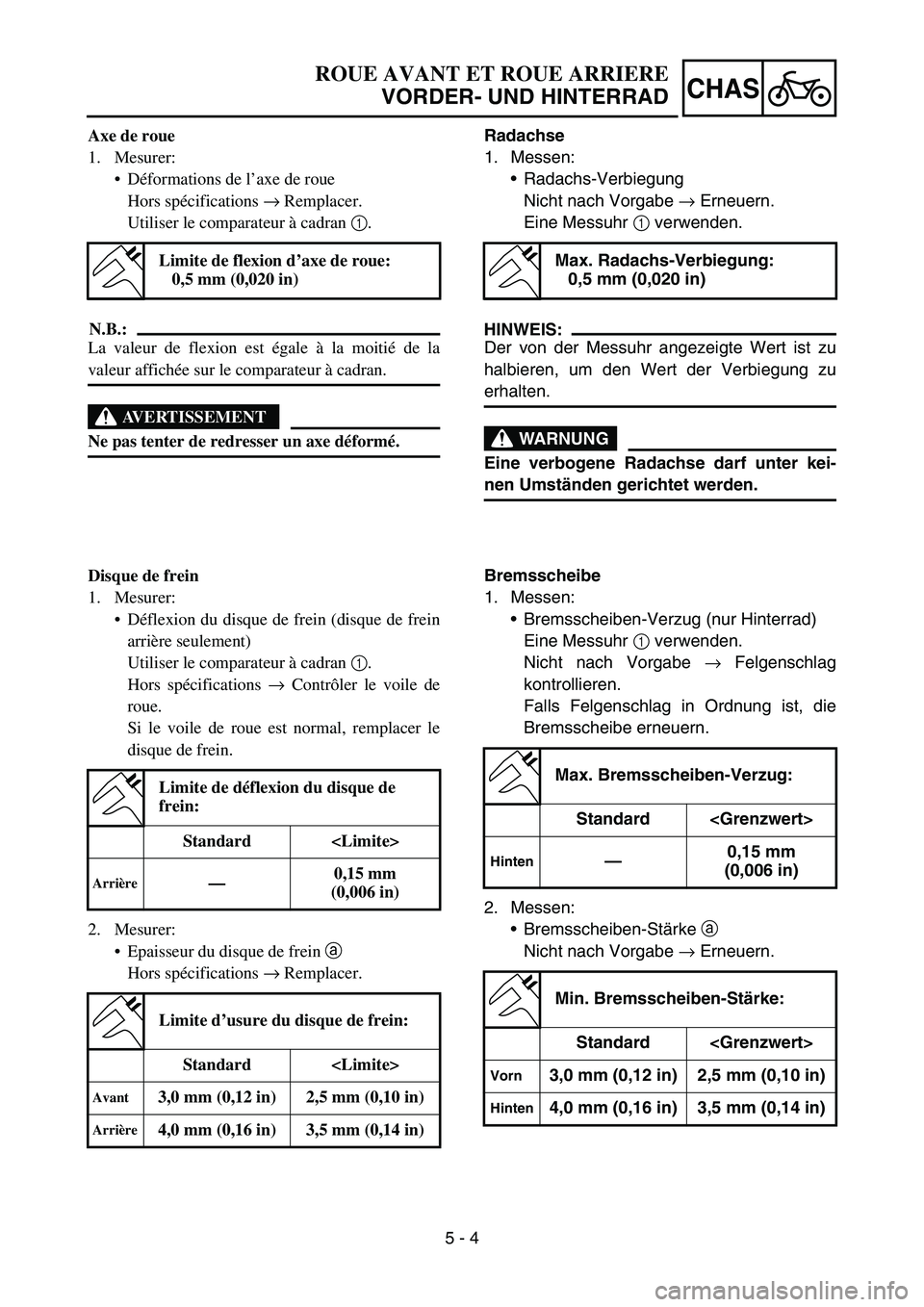

Axe de roue
1. Mesurer:
Déformations de l’axe de roue
Hors spécifications → Remplacer.
Utiliser le comparateur à cadran 1.
N.B.:
La valeur de flexion est égale à la moitié de la
valeur affichée sur le comparateur à cadran.
AVERTISSEMENT
Ne pas tenter de redresser un axe déformé.
Limite de flexion d’axe de roue:
0,5 mm (0,020 in)
Disque de frein
1. Mesurer:
Déflexion du disque de frein (disque de frein
arrière seulement)
Utiliser le comparateur à cadran 1.
Hors spécifications → Contrôler le voile de
roue.
Si le voile de roue est normal, remplacer le
disque de frein.
2. Mesurer:
Epaisseur du disque de frein a
Hors spécifications → Remplacer.
Limite de déflexion du disque de
frein:
Standard
Arrière—0,15 mm
(0,006 in)
Limite d’usure du disque de frein:
Standard
Avant3,0 mm (0,12 in) 2,5 mm (0,10 in)
Arrière4,0 mm (0,16 in) 3,5 mm (0,14 in)
Radachse
1. Messen:
Radachs-Verbiegung
Nicht nach Vorgabe → Erneuern.
Eine Messuhr 1 verwenden.
HINWEIS:
Der von der Messuhr angezeigte Wert ist zu
halbieren, um den Wert der Verbiegung zu
erhalten.
WARNUNG
Eine verbogene Radachse darf unter kei-
nen Umständen gerichtet werden.
Max. Radachs-Verbiegung:
0,5 mm (0,020 in)
Bremsscheibe
1. Messen:
Bremsscheiben-Verzug (nur Hinterrad)
Eine Messuhr 1 verwenden.
Nicht nach Vorgabe → Felgenschlag
kontrollieren.
Falls Felgenschlag in Ordnung ist, die
Bremsscheibe erneuern.
2. Messen:
Bremsscheiben-Stärke a
Nicht nach Vorgabe → Erneuern.
Max. Bremsscheiben-Verzug:
Standard
Hinten—0,15 mm
(0,006 in)
Min. Bremsscheiben-Stärke:
Standard
Vorn3,0 mm (0,12 in) 2,5 mm (0,10 in)
Hinten4,0 mm (0,16 in) 3,5 mm (0,14 in)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD

5 - 5
CHASFRONT WHEEL AND REAR WHEEL
EC595000
ASSEMBLY AND INSTALLATION
Front wheel
1. Install:
Bearing (left) 1
Spacer 2
Bearing (right) 3
Oil seal 4
NOTE:
Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
Use a socket that matches the outside diam-
eter of the race of the bearing.
Left side of bearing shall be installed first.
Install the oil seal with its manufacture’s
marks or numbers facing outward.
CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
Brake disc 1
Bolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
New
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
3. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Install the collars with their projections a
facing the wheel.
4. Install:
Wheel
NOTE:
Install the brake disc 1 between the brake
pads 2 correctly.

5 - 5
CHAS

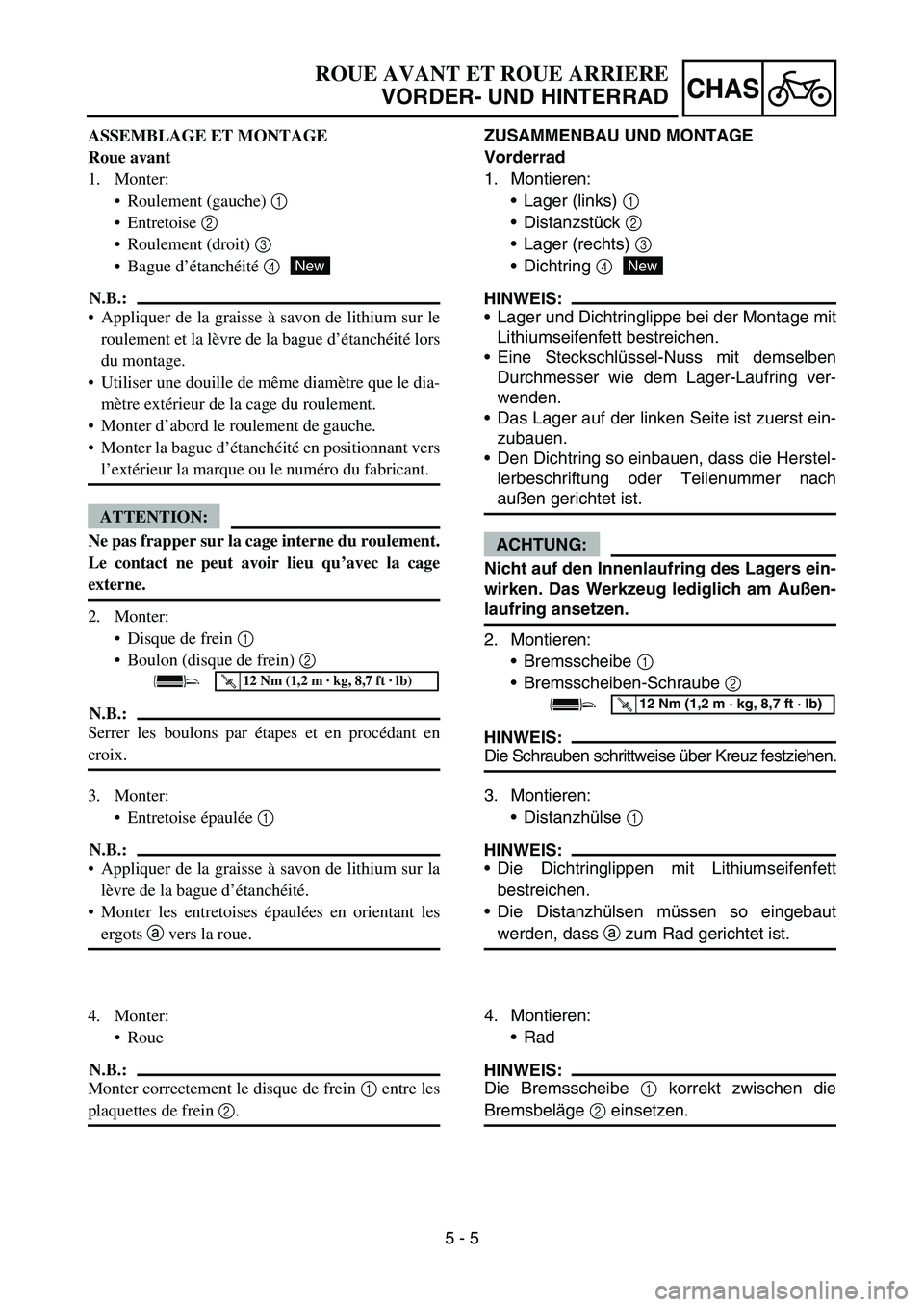

ASSEMBLAGE ET MONTAGE
Roue avant
1. Monter:
Roulement (gauche) 1
Entretoise 2
Roulement (droit) 3
Bague d’étanchéité 4
N.B.:
Appliquer de la graisse à savon de lithium sur le
roulement et la lèvre de la bague d’étanchéité lors
du montage.
Utiliser une douille de même diamètre que le dia-
mètre extérieur de la cage du roulement.
Monter d’abord le roulement de gauche.
Monter la bague d’étanchéité en positionnant vers
l’extérieur la marque ou le numéro du fabricant.
ATTENTION:
Ne pas frapper sur la cage interne du roulement.
Le contact ne peut avoir lieu qu’avec la cage
externe.
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étapes et en procédant en
croix.
New
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de lithium sur la
lèvre de la bague d’étanchéité.
Monter les entretoises épaulées en orientant les
ergots a vers la roue.
4. Monter:
Roue
N.B.:
Monter correctement le disque de frein 1 entre les
plaquettes de frein 2.ZUSAMMENBAU UND MONTAGE
Vorderrad
1. Montieren:
Lager (links) 1
Distanzstück 2
Lager (rechts) 3
Dichtring 4
HINWEIS:
Lager und Dichtringlippe bei der Montage mit
Lithiumseifenfett bestreichen.
Eine Steckschlüssel-Nuss mit demselben
Durchmesser wie dem Lager-Laufring ver-
wenden.
Das Lager auf der linken Seite ist zuerst ein-
zubauen.
Den Dichtring so einbauen, dass die Herstel-
lerbeschriftung oder Teilenummer nach
außen gerichtet ist.
ACHTUNG:
Nicht auf den Innenlaufring des Lagers ein-
wirken. Das Werkzeug lediglich am Außen-
laufring ansetzen.
2. Montieren:
Bremsscheibe 1
Bremsscheiben-Schraube 2
HINWEIS:
Die Schrauben schrittweise über Kreuz festziehen.
New
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Montieren:
Distanzhülse 1
HINWEIS:
Die Dichtringlippen mit Lithiumseifenfett
bestreichen.
Die Distanzhülsen müssen so eingebaut
werden, dass a zum Rad gerichtet ist.
4. Montieren:
Rad
HINWEIS:
Die Bremsscheibe 1 korrekt zwischen die
Bremsbeläge 2 einsetzen.
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD

5 - 6

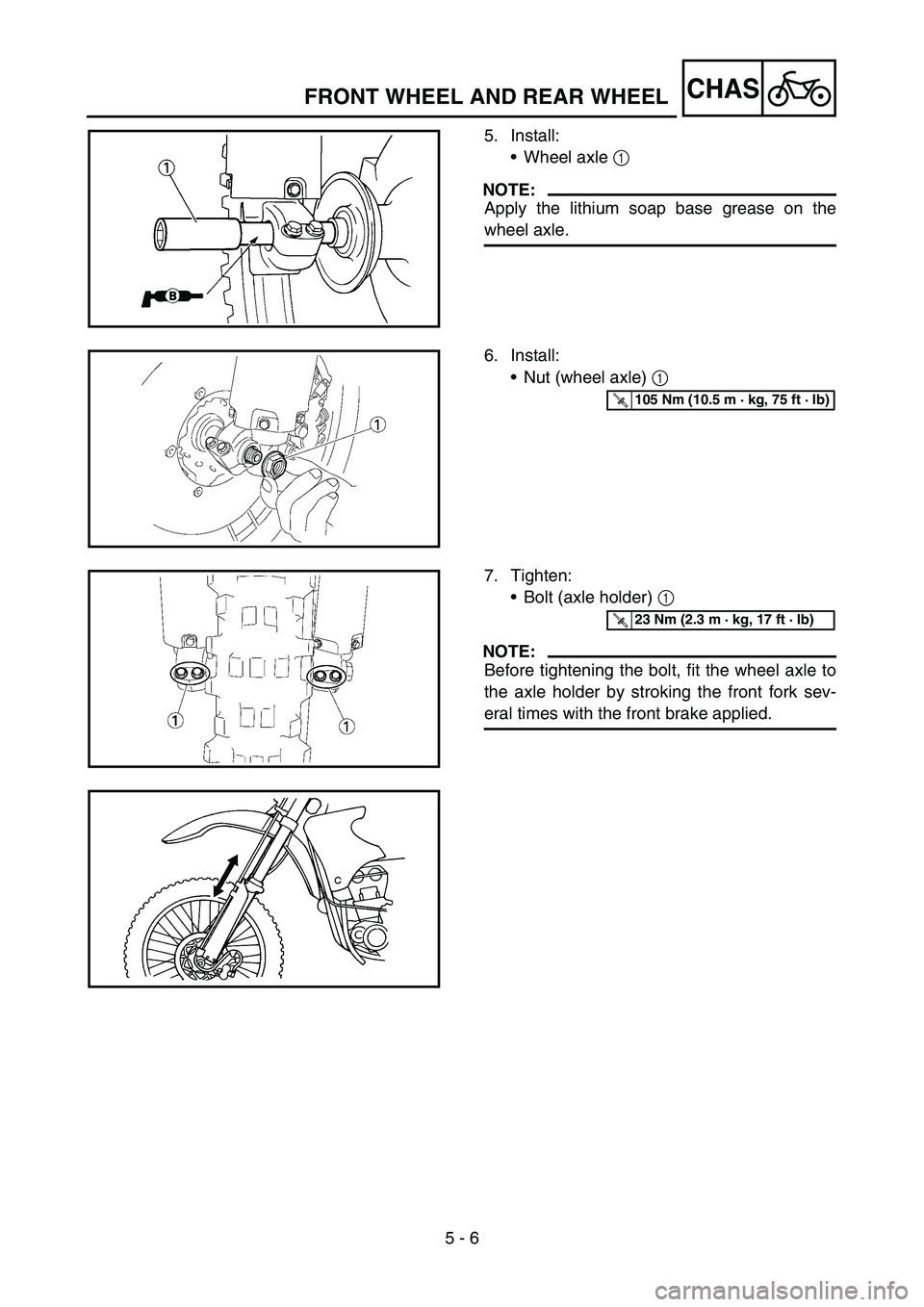

CHASFRONT WHEEL AND REAR WHEEL
5. Install:
Wheel axle 1
NOTE:
Apply the lithium soap base grease on the
wheel axle.
6. Install:
Nut (wheel axle) 1
T R..105 Nm (10.5 m · kg, 75 ft · lb)
7. Tighten:
Bolt (axle holder) 1
NOTE:
Before tightening the bolt, fit the wheel axle to
the axle holder by stroking the front fork sev-
eral times with the front brake applied.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
