USB YAMAHA YZ450F 2008 Betriebsanleitungen (in German)

4-37
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Motorschutz rechts Siehe unter "MOTOR DEMONTIEREN".
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN".
Auspuffkrümmer Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER".
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungsdeckel Siehe unter "KUPPLUNG".
1 Olfilter-Gehausedeckel 1
2 Ölfiltereinsatz 1
3 Kühlflüssigkeitsrohr 2 1
4 Wasserpumpengehäuse 1
5 Stift 2
6 Öltank-Belüftungsschlauch 1
7 Kickstarterhebel 1
8 Kurbelgehäusedeckel rechts 1
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
33 Nm (3.3 m kg, 24 ft lb)
14 Nm (1.4 m kg, 10 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)

4-38
ÖLFILTEREINSATZ UND WASSERPUMPE
9Dichtung 1
10 Passhülse/O-Ring 3/1
11 Laufrad 1 Siehe den Abschnitt zum Ausbau.
12 Beilagscheibe 1 Siehe den Abschnitt zum Ausbau.
13 Laufradwelle 1 Siehe den Abschnitt zum Ausbau.
14 Dichtring 1 1 Siehe den Abschnitt zum Ausbau.
15 Dichtring 2 1 Siehe den Abschnitt zum Ausbau.
16 Lager 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
33 Nm (3.3 m kg, 24 ft lb)
14 Nm (1.4 m kg, 10 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)

4-41
AUSGLEICHSWELLE
AUSGLEICHSWELLE
AUSGLEICHSVORRICHTUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter "KUPPLUNG".
Kurbelgehäusedeckel rechts Siehe unter "ÖLFILTER UND WASSER-
PUMPE" .
Stator Siehe unter "LICHTMASCHINE".
1 Ausgleichswellen-Mutter 1 Siehe den Abschnitt zum Ausbau.
2 Mutter (Primärantriebsritzel) 1 Siehe den Abschnitt zum Ausbau.
3 Mutter (Ausgleichswellen-Antriebsrad) 1 Siehe den Abschnitt zum Ausbau.
4 Sicherungsscheibe 1
5 Ausgleichsvorrichtung 1
6 Einlegekeil 1
7 Federscheibe 1
8 Primärantriebsritzel 1
9 Ausgleichswellen-Antriebsritzel 1
10 Sicherungsscheibe 1
11 Ausgleichswellen-Antriebsrad 1

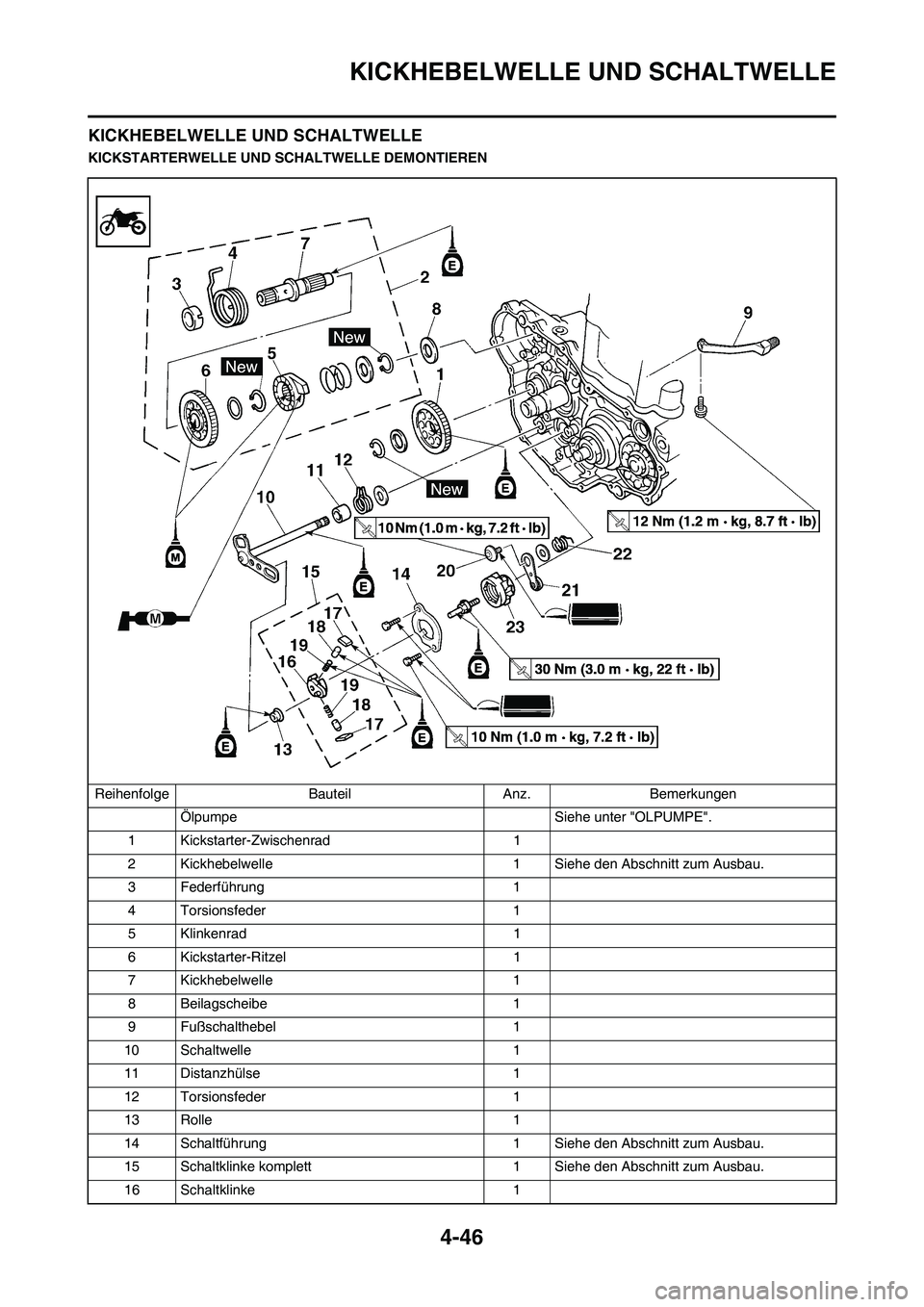

4-46
KICKHEBELWELLE UND SCHALTWELLE
KICKHEBELWELLE UND SCHALTWELLE
KICKSTARTERWELLE UND SCHALTWELLE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Ölpumpe Siehe unter "OLPUMPE".
1 Kickstarter-Zwischenrad 1
2 Kickhebelwelle 1 Siehe den Abschnitt zum Ausbau.
3 Federführung 1
4 Torsionsfeder 1
5 Klinkenrad 1
6 Kickstarter-Ritzel 1
7 Kickhebelwelle 1
8 Beilagscheibe 1
9 Fußschalthebel 1
10 Schaltwelle 1
11 Distanzhülse 1
12 Torsionsfeder 1
13 Rolle 1
14 Schaltführung 1 Siehe den Abschnitt zum Ausbau.
15 Schaltklinke komplett 1 Siehe den Abschnitt zum Ausbau.
16 Schaltklinke 1

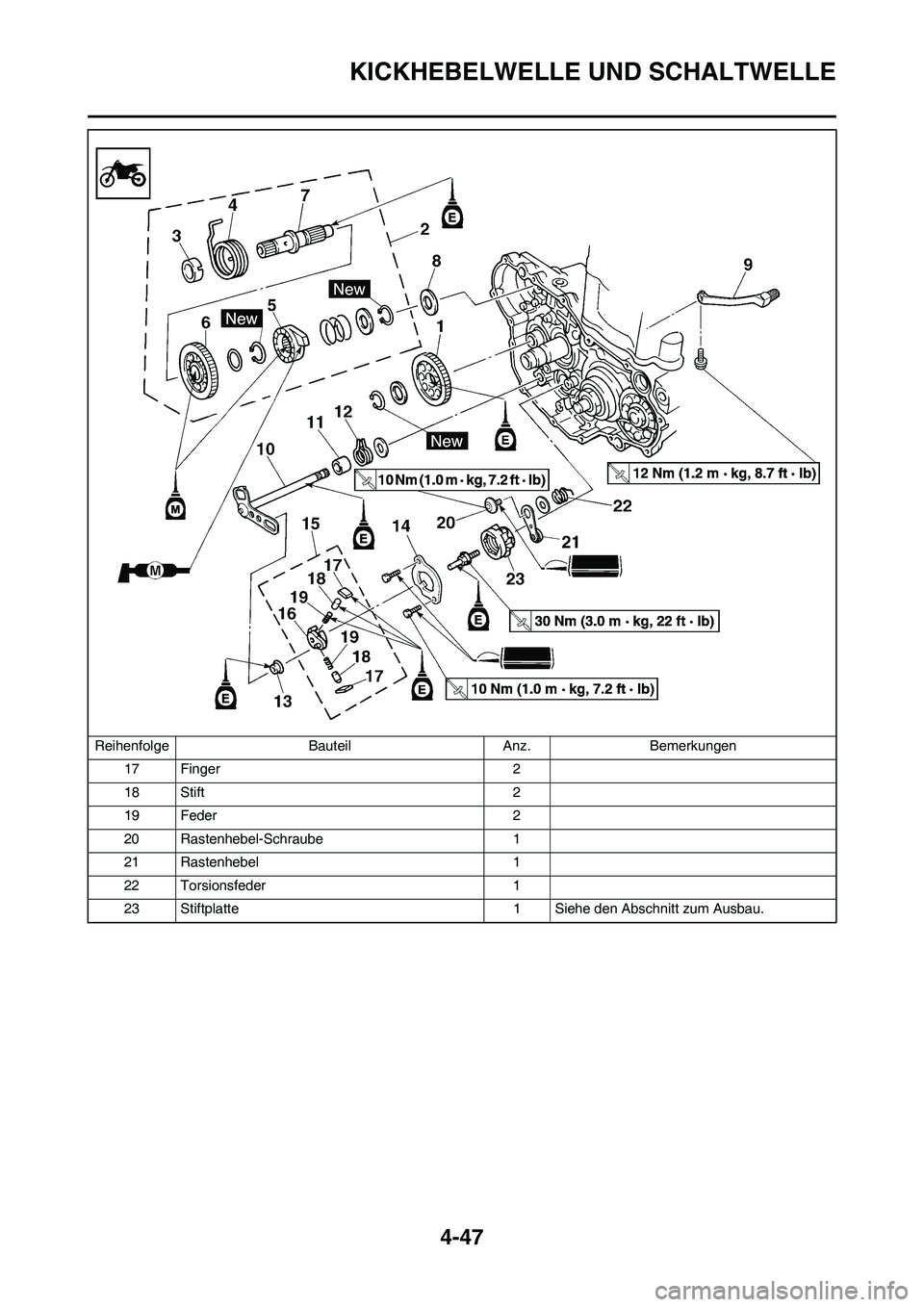

4-47
KICKHEBELWELLE UND SCHALTWELLE
17 Finger 2
18 Stift 2
19 Feder 2
20 Rastenhebel-Schraube 1
21 Rastenhebel 1
22 Torsionsfeder 1
23 Stiftplatte 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

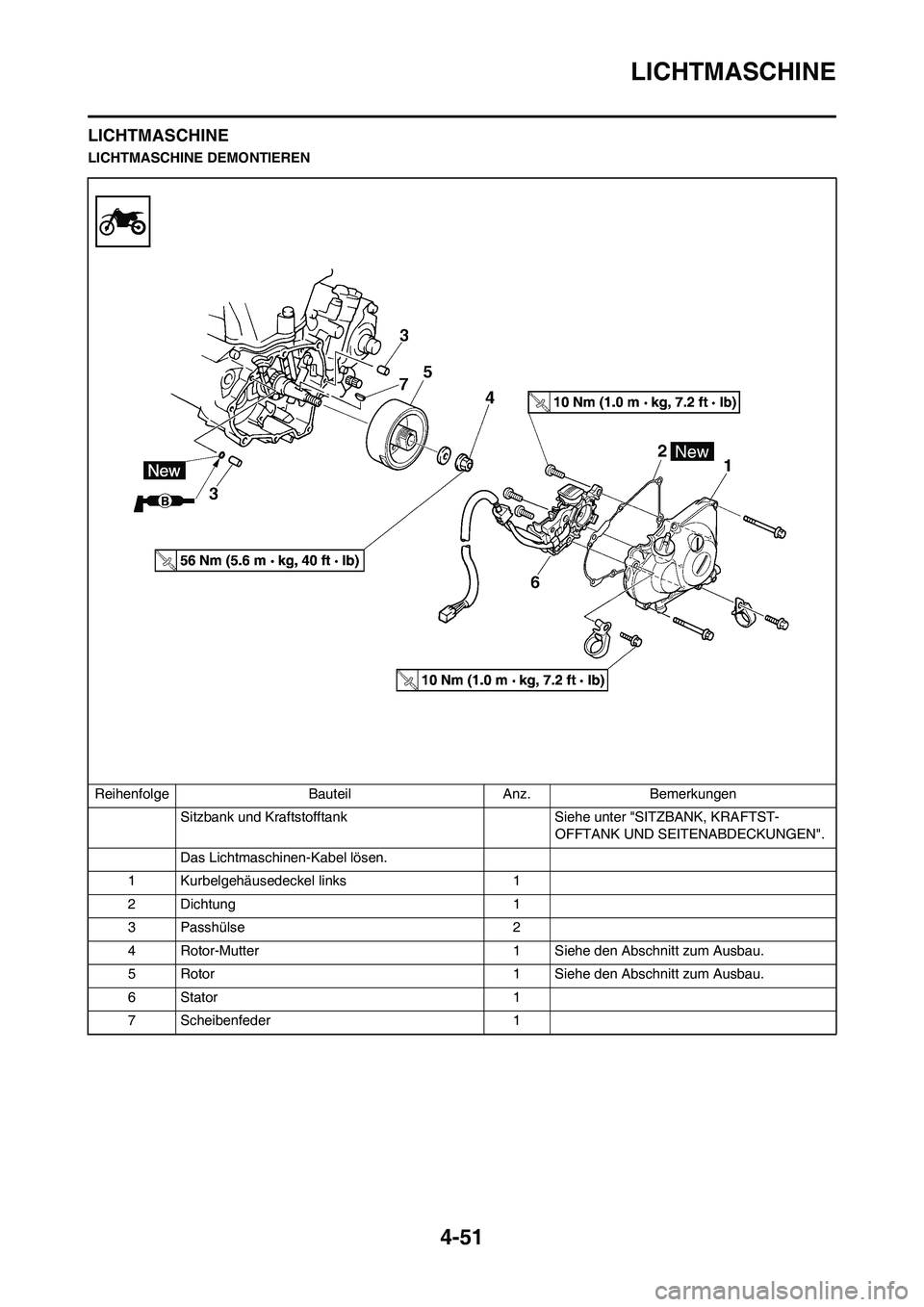

4-51
LICHTMASCHINE
LICHTMASCHINE
LICHTMASCHINE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Sitzbank und Kraftstofftank Siehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN".
Das Lichtmaschinen-Kabel lösen.
1 Kurbelgehäusedeckel links 1
2Dichtung 1
3Passhülse 2
4 Rotor-Mutter 1 Siehe den Abschnitt zum Ausbau.
5 Rotor 1 Siehe den Abschnitt zum Ausbau.
6 Stator 1
7 Scheibenfeder 1

4-54
MOTOR DEMONTIEREN
1 Leerlaufschalter 1
2 Antriebsritzel-Abdeckung 1
3 Antriebsritzel-Mutter 1 Siehe den Abschnitt zum Ausbau.
4 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.
5 Antriebsritzel 1 Siehe den Abschnitt zum Ausbau.
6 Clip 1
7 Fußbremshebel-Schraube 1
8 Fußbremshebel 1
9 Obere Motorhalterung 2
10 Untere Motorhalterung 2
11 Motor-Lagerbolzen 3
12 Schwingenachse 1 Siehe den Abschnitt zum Ausbau.
13 Motor 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

4-55
MOTOR DEMONTIEREN
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
ANTRIEBSRITZEL DEMONTIEREN
1. Demontieren:
• Antriebsritzel-Mutter "1"
• Sicherungsscheibe "2"
• Die Lasche der Sicherungsscheibe
umbiegen.
• Beim Lockern der Antriebsritzel-
Mutter die Hinterradbremse betati-
gen.
2. Demontieren:
• Antriebsritzel "1"
• Antriebskette "2"
Antriebsritzel und -kette gemeinsam
demontieren.
MOTOR DEMONTIEREN
1. Demontieren:
• Schwingenachse "1"
Durch Entfernen der Schwingen-
achse wird die Schwinge gelöst.
Möglichst einen Stift gleichen Durch-
messers von der anderen Schwin-
genseite durchstecken, um die
Schwinge abzustützen.
2. Demontieren:
•Motor "1"
(von der rechten Seite)
Sicherstellen, dass alle Kabel,
Schläuche und Seilzüge gelöst sind.
MOTOR MONTIEREN
1. Montieren:
• Motor "1"
Den Motor von der rechten Seite
montieren.
• Schwingenachse "2"
• Motor-Lagerbolzen (unten) "3"
• Untere Motorhalterung "4"
• Schraube (untere Motorhalter-
ung) "5"
• Sicherungsring "6"
• Motor-Lagerbolzen (vorn) "7"
• Obere Motorhalterung "8"
• Schraube (obere Motorhalterung)
"9"
• Motor-Lagerbolzen (oben) "10"
• Molybdändisulfidöl auf die Schwin-
genachse auftragen.• Den Sicherungsring mit den Klauen
"a" zur Ausenseite des Rahmens
weisend montieren.
FUSSBREMSPEDAL MONTIEREN
1. Montieren:
• Feder "1"
• Fusbremshebel "2"
•O-Ring "3"
• Fußbremshebel-Schraube "4"
•Clip "5"
Die Schraube, O-Ringe und
Fußbremshebel- Halterung mit Lithi-
umseifenfett bestreichen.
ANTRIEBSRITZEL MONTIEREN
1. Montieren:
• Antriebsritzel "1"
• Antriebskette "2"
Antriebsritzel und -kette gemeinsam
montieren.
2. Montieren:
• Sicherungsscheibe "1"
Schwingenachse:
85 Nm (8.5 m•kg, 61
ft•lb)
Motor-Lagerbolzen (unt-
en):
53Nm (5.3 m•kg, 38
ft•lb)
Schraube (untere Motor-
halterung):
34 Nm (3.4 m•kg, 24
ft•lb)
Motor-Lagerbolzen
(vorn):
53 Nm (5.3 m•kg, 38
ft•lb)
Schraube (obere Motorh-
alterung):
55 Nm (5.5 m•kg, 40
ft•lb)
Motor-Lagerbolzen
(oben):
55 Nm (5.5 m•kg, 40
ft•lb)
Fußbremshebel-
Schraube:
26 Nm (2.6 m•kg, 19
ft•lb)

4-57
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
KURBELWELLE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Motor Siehe unter "MOTOR DEMONTIEREN".
Kolben Siehe unter "ZYLINDER UND KOLBEN".
Ausgleichsvorrichtung Siehe unter "AUSGLEICHSWELLE".
KickhebelwelleSiehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
StiftplatteSiehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
Stator Siehe unter "LICHTMASCHINE".
1 Steuerkettenschiene (Einlassseite) 1
2 Steuerkette 1
3 Schraube [L = 50 mm (1.97 in)] 7 Siehe den Abschnitt zum Ausbau.
4 Schraube [L = 60 mm (2.36 in)] 2 Siehe den Abschnitt zum Ausbau.
5 Schraube [L = 80 mm (3.15 in)] 3 Siehe den Abschnitt zum Ausbau.
6 Schlauchführung 1 Siehe den Abschnitt zum Ausbau.
7 Kurbelgehäuseteil rechts 1 Siehe den Abschnitt zum Ausbau.
8 Kurbelgehäuseteil links 1 Siehe den Abschnitt zum Ausbau.
9 Ölsieb 1

4-58
KURBELGEHÄUSE UND KURBELWELLE
10 Ausgleichswelle 1 Siehe den Abschnitt zum Ausbau.
11 Kurbelwelle 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen
