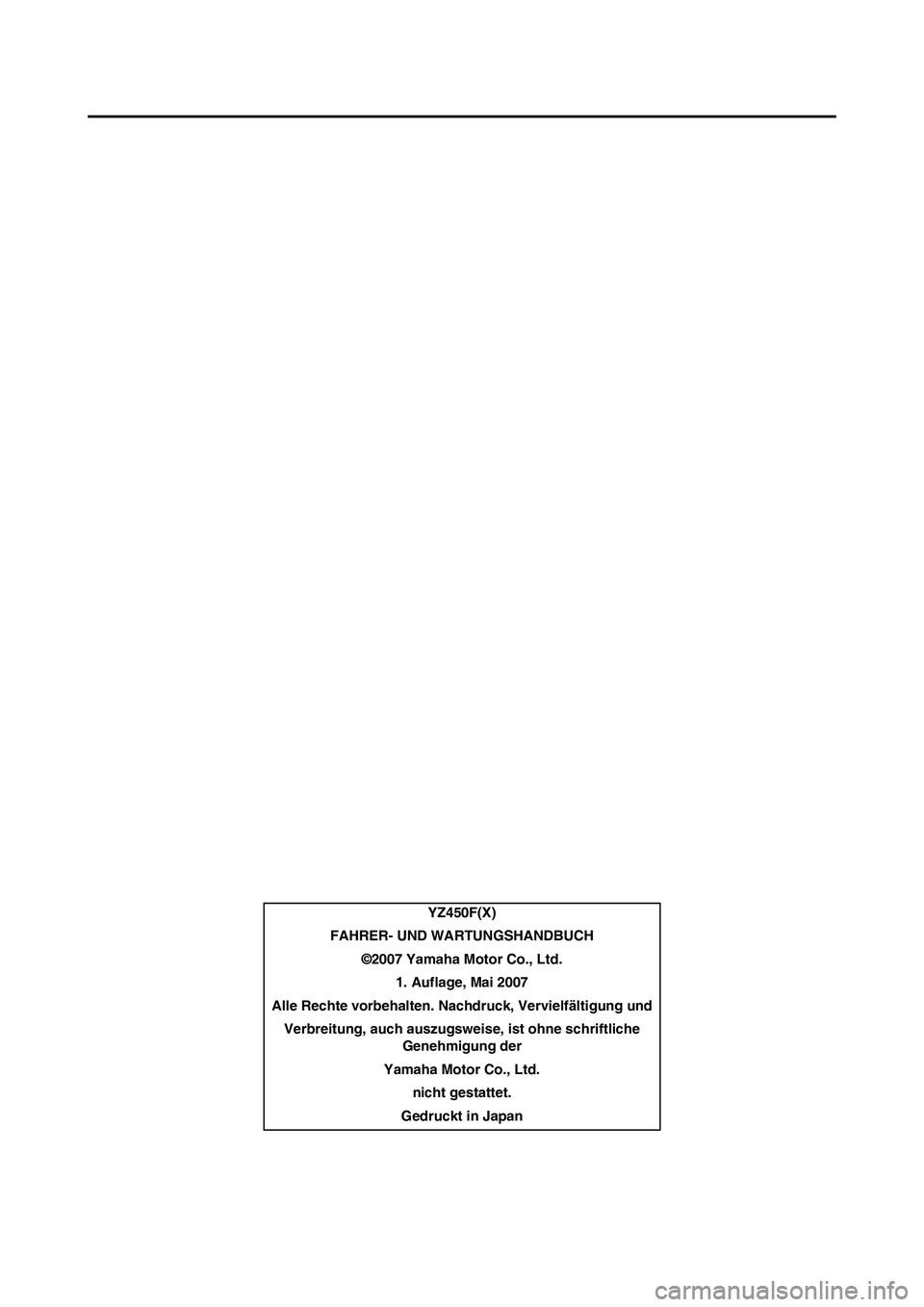

YAMAHA YZ450F 2008 Betriebsanleitungen (in German)

FA HRER - U ND
W A
YZ450F (X )
2S 2-2 8199-8 2-G 0
2008

YZ450F(X)
FAHRER- UND WARTUNGSHANDBUCH
©2007 Yamaha Motor Co., Ltd.
1. Auflage, Mai 2007
Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise, ist ohne schriftliche
Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan

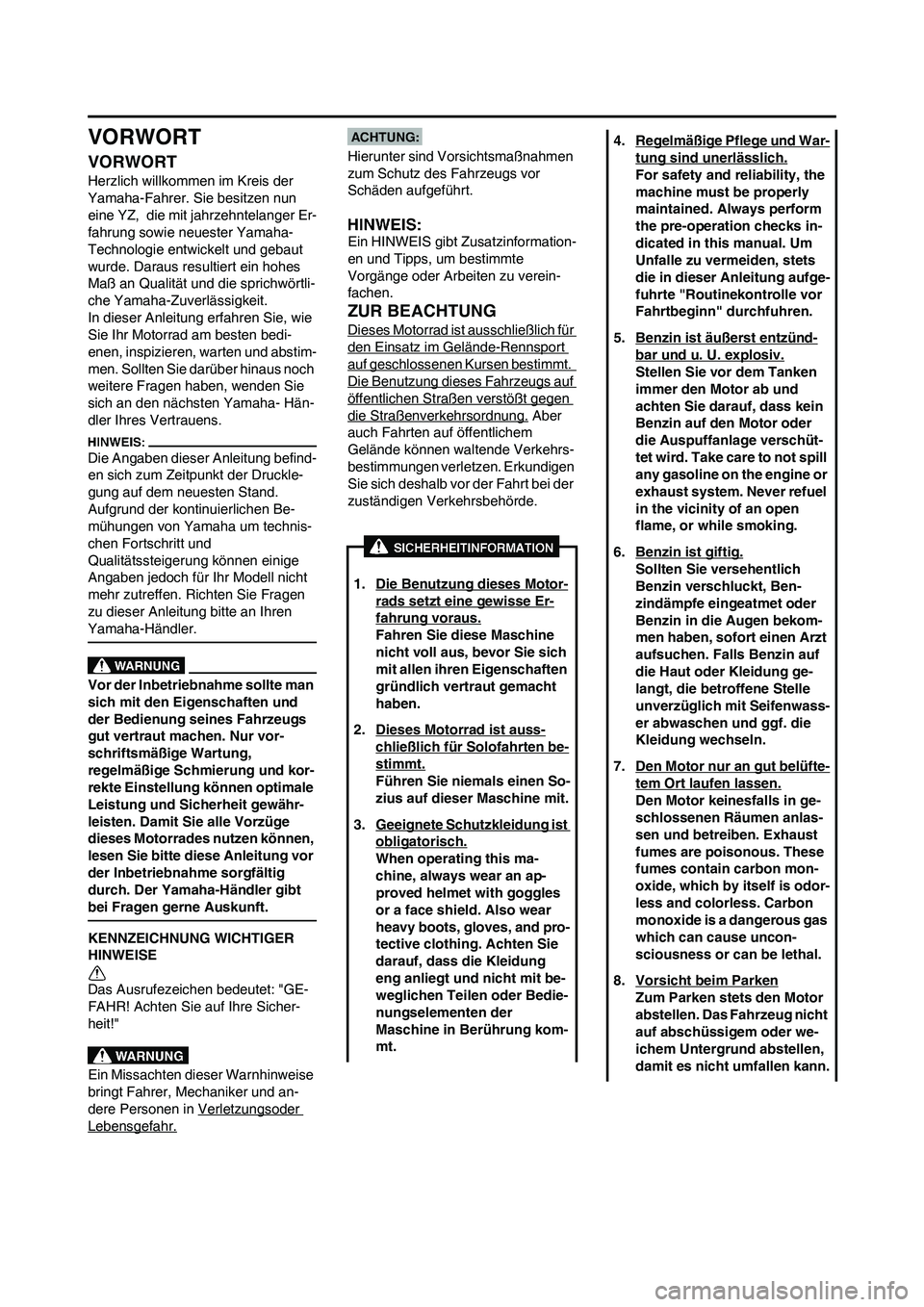

VORWORT
VORWORT
Herzlich willkommen im Kreis der
Yamaha-Fahrer. Sie besitzen nun
eine YZ, die mit jahrzehntelanger Er-
fahrung sowie neuester Yamaha-
Technologie entwickelt und gebaut
wurde. Daraus resultiert ein hohes
Maß an Qualität und die sprichwörtli-
che Yamaha-Zuverlässigkeit.
In dieser Anleitung erfahren Sie, wie
Sie Ihr Motorrad am besten bedi-
enen, inspizieren, warten und abstim-
men. Sollten Sie darüber hinaus noch
weitere Fragen haben, wenden Sie
sich an den nächsten Yamaha- Hän-
dler Ihres Vertrauens.
Die Angaben dieser Anleitung befind-
en sich zum Zeitpunkt der Druckle-
gung auf dem neuesten Stand.
Aufgrund der kontinuierlichen Be-
mühungen von Yamaha um technis-
chen Fortschritt und
Qualitätssteigerung können einige
Angaben jedoch für Ihr Modell nicht
mehr zutreffen. Richten Sie Fragen
zu dieser Anleitung bitte an Ihren
Yamaha-Händler.
Vor der Inbetriebnahme sollte man
sich mit den Eigenschaften und
der Bedienung seines Fahrzeugs
gut vertraut machen. Nur vor-
schriftsmäßige Wartung,
regelmäßige Schmierung und kor-
rekte Einstellung können optimale
Leistung und Sicherheit gewähr-
leisten. Damit Sie alle Vorzüge
dieses Motorrades nutzen können,
lesen Sie bitte diese Anleitung vor
der Inbetriebnahme sorgfältig
durch. Der Yamaha-Händler gibt
bei Fragen gerne Auskunft.
KENNZEICHNUNG WICHTIGER
HINWEISE
Das Ausrufezeichen bedeutet: "GE-
FAHR! Achten Sie auf Ihre Sicher-
heit!"
Ein Missachten dieser Warnhinweise
bringt Fahrer, Mechaniker und an-
dere Personen in Verletzungsoder
Lebensgefahr.
Hierunter sind Vorsichtsmaßnahmen
zum Schutz des Fahrzeugs vor
Schäden aufgeführt.
Ein HINWEIS gibt Zusatzinformation-
en und Tipps, um bestimmte
Vorgänge oder Arbeiten zu verein-
fachen.
ZUR BEACHTUNG
Dieses Motorrad ist ausschließlich für
den Einsatz im Gelände-Rennsport
auf geschlossenen Kursen bestimmt.
Die Benutzung dieses Fahrzeugs auf
öffentlichen Straßen verstößt gegen
die Straßenverkehrsordnung. Aber
auch Fahrten auf öffentlichem
Gelände können waltende Verkehrs-
bestimmungen verletzen. Erkundigen
Sie sich deshalb vor der Fahrt bei der
zuständigen Verkehrsbehörde.
1. Die Benutzung dieses Motor-
rads setzt eine gewisse Er-
fahrung voraus.
Fahren Sie diese Maschine
nicht voll aus, bevor Sie sich
mit allen ihren Eigenschaften
gründlich vertraut gemacht
haben.
2. Dieses Motorrad ist auss-
chließlich für Solofahrten be-
stimmt.
Führen Sie niemals einen So-
zius auf dieser Maschine mit.
3. Geeignete Schutzkleidung ist
obligatorisch.
When operating this ma-
chine, always wear an ap-
proved helmet with goggles
or a face shield. Also wear
heavy boots, gloves, and pro-
tective clothing. Achten Sie
darauf, dass die Kleidung
eng anliegt und nicht mit be-
weglichen Teilen oder Bedie-
nungselementen der
Maschine in Berührung kom-
mt.
4. Regelmäßige Pflege und War-
tung sind unerlässlich.
For safety and reliability, the
machine must be properly
maintained. Always perform
the pre-operation checks in-
dicated in this manual. Um
Unfalle zu vermeiden, stets
die in dieser Anleitung aufge-
fuhrte "Routinekontrolle vor
Fahrtbeginn" durchfuhren.
5. Benzin ist äußerst entzünd-
bar und u. U. explosiv.
Stellen Sie vor dem Tanken
immer den Motor ab und
achten Sie darauf, dass kein
Benzin auf den Motor oder
die Auspuffanlage verschüt-
tet wird. Take care to not spill
any gasoline on the engine or
exhaust system. Never refuel
in the vicinity of an open
flame, or while smoking.
6. Benzin ist giftig.
Sollten Sie versehentlich
Benzin verschluckt, Ben-
zindämpfe eingeatmet oder
Benzin in die Augen bekom-
men haben, sofort einen Arzt
aufsuchen. Falls Benzin auf
die Haut oder Kleidung ge-
langt, die betroffene Stelle
unverzüglich mit Seifenwass-
er abwaschen und ggf. die
Kleidung wechseln.
7. Den Motor nur an gut belüfte-
tem Ort laufen lassen.
Den Motor keinesfalls in ge-
schlossenen Räumen anlas-
sen und betreiben. Exhaust
fumes are poisonous. These
fumes contain carbon mon-
oxide, which by itself is odor-
less and colorless. Carbon
monoxide is a dangerous gas
which can cause uncon-
sciousness or can be lethal.
8. Vorsicht beim Parken
Zum Parken stets den Motor
abstellen. Das Fahrzeug nicht
auf abschüssigem oder we-
ichem Untergrund abstellen,
damit es nicht umfallen kann.

WICHTIGER HINWEIS AN
DEN EIGENTÜMER
Damit Sie alle Vorzüge dieses Motor-
rades nutzen können, lesen Sie bitte
diese Anleitung sorgfältig durch, auch
wenn dies Ihre wertvolle Zeit in Ans-
pruch nimmt. Wenn Sie die vielen
Tipps der Bedienungsanleitung
nutzen, garantieren wir den best-
möglichen Werterhalt dieses Motor-
rades. Sollten Sie darüber hinaus
noch weitere Fragen haben, wenden
Sie sich an den nächsten Yamaha-
Händler Ihres Vertrauens.
Die Anleitung ist ein wichtiger Be-
standteil des Fahrzeugs und sollte
daher beim eventuellen Weiter-
verkauf an den neuen Eigentümer
übergeben werden.

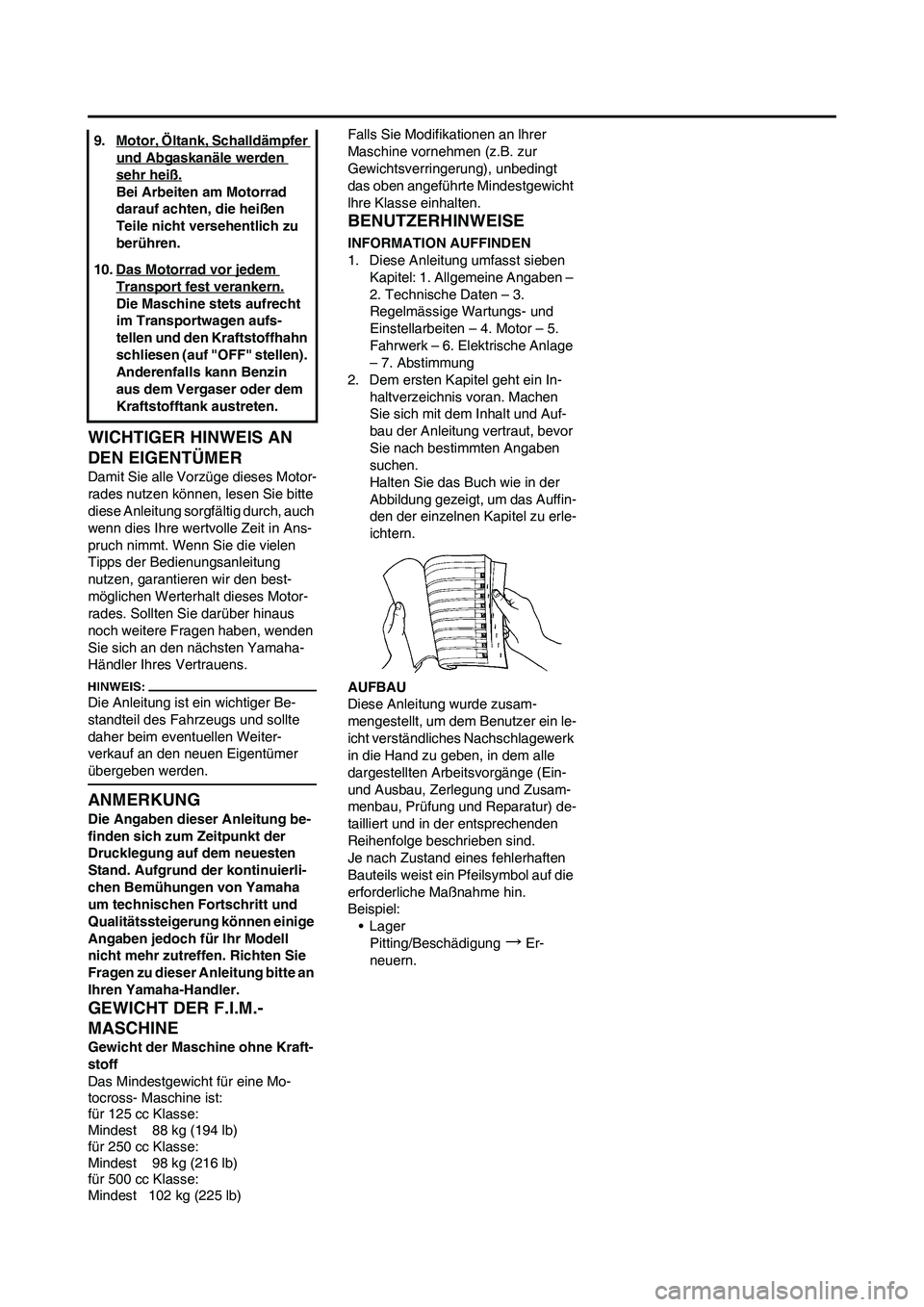

ANMERKUNG
Die Angaben dieser Anleitung be-
finden sich zum Zeitpunkt der
Drucklegung auf dem neuesten
Stand. Aufgrund der kontinuierli-
chen Bemühungen von Yamaha
um technischen Fortschritt und
Qualitätssteigerung können einige
Angaben jedoch für Ihr Modell
nicht mehr zutreffen. Richten Sie
Fragen zu dieser Anleitung bitte an
Ihren Yamaha-Handler.
GEWICHT DER F.I.M.-
MASCHINE
Gewicht der Maschine ohne Kraft-
stoff
Das Mindestgewicht für eine Mo-
tocross- Maschine ist:
für 125 cc Klasse:
Mindest 88 kg (194 lb)
für 250 cc Klasse:
Mindest 98 kg (216 lb)
für 500 cc Klasse:
Mindest 102 kg (225 lb)Falls Sie Modifikationen an lhrer
Maschine vornehmen (z.B. zur
Gewichtsverringerung), unbedingt
das oben angeführte Mindestgewicht
lhre Klasse einhalten.
BENUTZERHINWEISE
INFORMATION AUFFINDEN
1. Diese Anleitung umfasst sieben
Kapitel: 1. Allgemeine Angaben –
2. Technische Daten – 3.
Regelmässige Wartungs- und
Einstellarbeiten – 4. Motor – 5.
Fahrwerk – 6. Elektrische Anlage
– 7. Abstimmung
2. Dem ersten Kapitel geht ein In-
haltverzeichnis voran. Machen
Sie sich mit dem Inhalt und Auf-
bau der Anleitung vertraut, bevor
Sie nach bestimmten Angaben
suchen.
Halten Sie das Buch wie in der
Abbildung gezeigt, um das Auffin-
den der einzelnen Kapitel zu erle-
ichtern.
AUFBAU
Diese Anleitung wurde zusam-
mengestellt, um dem Benutzer ein le-
icht verständliches Nachschlagewerk
in die Hand zu geben, in dem alle
dargestellten Arbeitsvorgänge (Ein-
und Ausbau, Zerlegung und Zusam-
menbau, Prüfung und Reparatur) de-
tailliert und in der entsprechenden
Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften
Bauteils weist ein Pfeilsymbol auf die
erforderliche Maßnahme hin.
Beispiel:
• Lager
Pitting/Beschädigung
→Er-
neuern. 9. Motor, Öltank, Schalldämpfer
und Abgaskanäle werden
sehr heiß.
Bei Arbeiten am Motorrad
darauf achten, die heißen
Teile nicht versehentlich zu
berühren.
10. Das Motorrad vor jedem
Transport fest verankern.
Die Maschine stets aufrecht
im Transportwagen aufs-
tellen und den Kraftstoffhahn
schliesen (auf "OFF" stellen).
Anderenfalls kann Benzin
aus dem Vergaser oder dem
Kraftstofftank austreten.

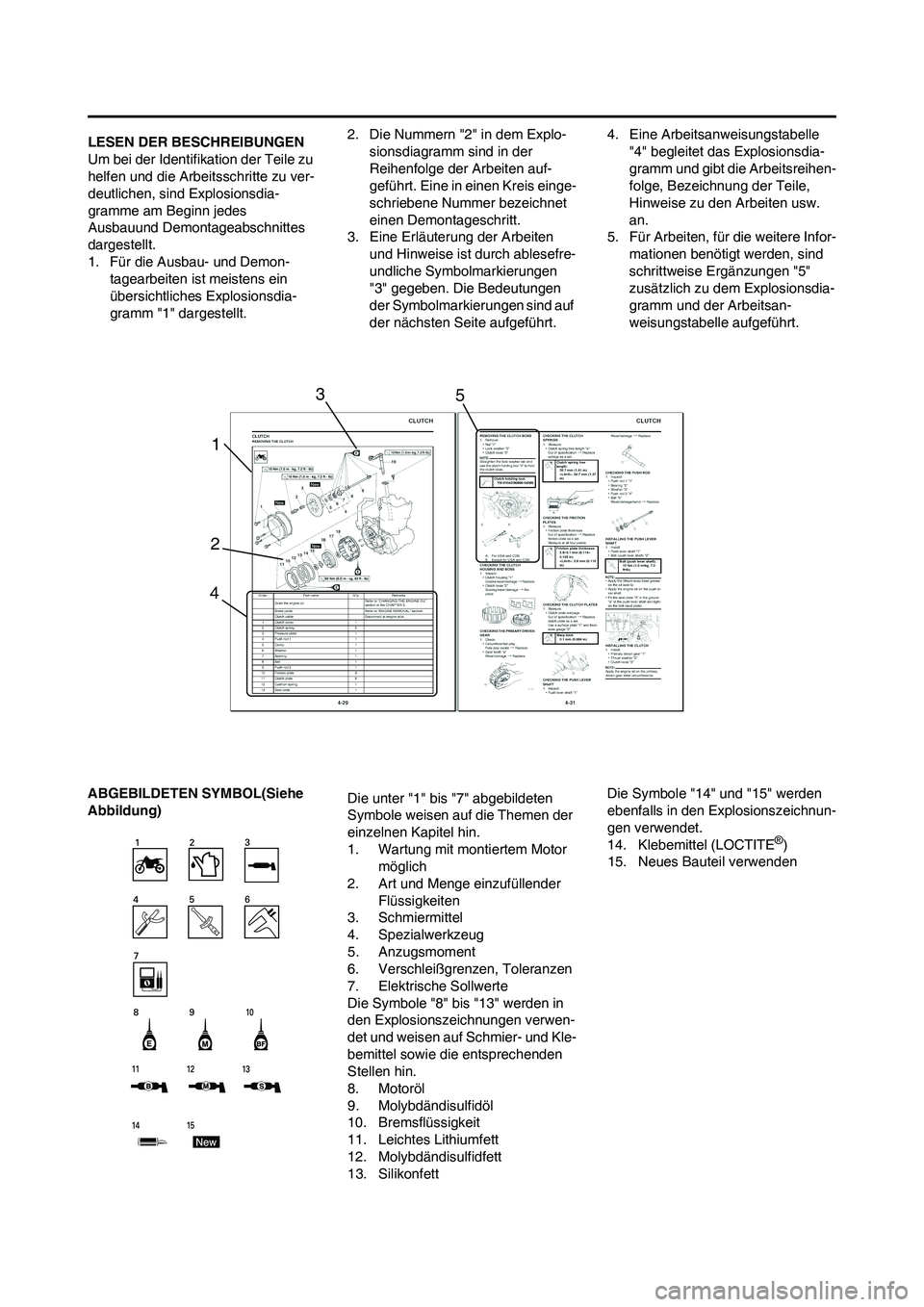

LESEN DER BESCHREIBUNGEN
Um bei der Identifikation der Teile zu
helfen und die Arbeitsschritte zu ver-
deutlichen, sind Explosionsdia-
gramme am Beginn jedes
Ausbauund Demontageabschnittes
dargestellt.
1. Für die Ausbau- und Demon-
tagearbeiten ist meistens ein
übersichtliches Explosionsdia-
gramm "1" dargestellt.2. Die Nummern "2" in dem Explo-
sionsdiagramm sind in der
Reihenfolge der Arbeiten auf-
geführt. Eine in einen Kreis einge-
schriebene Nummer bezeichnet
einen Demontageschritt.
3. Eine Erläuterung der Arbeiten
und Hinweise ist durch ablesefre-
undliche Symbolmarkierungen
"3" gegeben. Die Bedeutungen
der Symbolmarkierungen sind auf
der nächsten Seite aufgeführt.4. Eine Arbeitsanweisungstabelle
"4" begleitet das Explosionsdia-
gramm und gibt die Arbeitsreihen-
folge, Bezeichnung der Teile,
Hinweise zu den Arbeiten usw.
an.
5. Für Arbeiten, für die weitere Infor-
mationen benötigt werden, sind
schrittweise Ergänzungen "5"
zusätzlich zu dem Explosionsdia-
gramm und der Arbeitsan-
weisungstabelle aufgeführt.
ABGEBILDETEN SYMBOL(Siehe
Abbildung)Die unter "1" bis "7" abgebildeten
Symbole weisen auf die Themen der
einzelnen Kapitel hin.
1. Wartung mit montiertem Motor
möglich
2. Art und Menge einzufüllender
Flüssigkeiten
3. Schmiermittel
4. Spezialwerkzeug
5. Anzugsmoment
6. Verschleißgrenzen, Toleranzen
7. Elektrische Sollwerte
Die Symbole "8" bis "13" werden in
den Explosionszeichnungen verwen-
det und weisen auf Schmier- und Kle-
bemittel sowie die entsprechenden
Stellen hin.
8. Motoröl
9. Molybdändisulfidöl
10. Bremsflüssigkeit
11. Leichtes Lithiumfett
12. Molybdändisulfidfett
13. SilikonfettDie Symbole "14" und "15" werden
ebenfalls in den Explosionszeichnun-
gen verwendet.
14. Klebemittel (LOCTITE
®)
15. Neues Bauteil verwenden
1
23
45

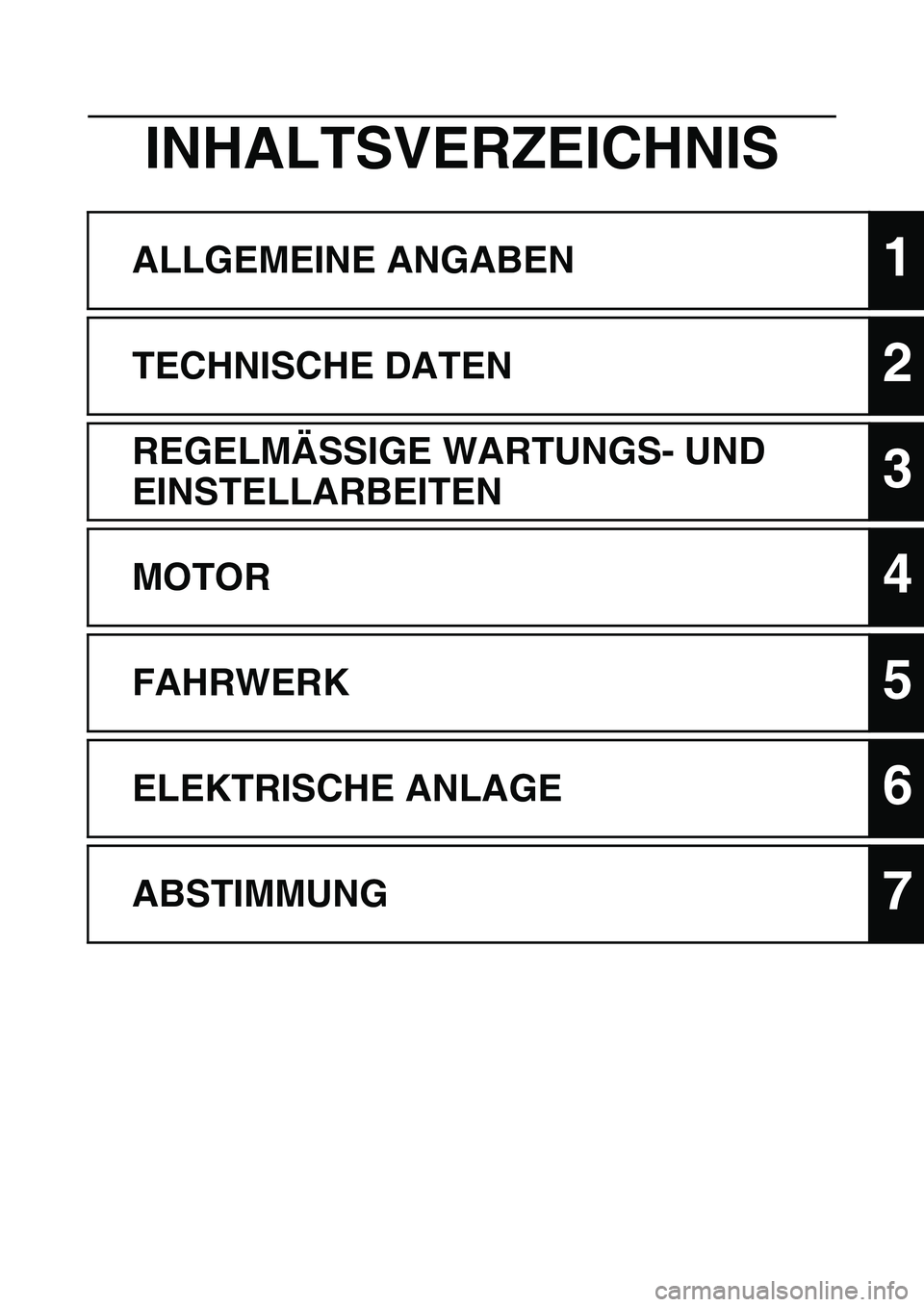

INHALTSVERZEICHNIS
ALLGEMEINE ANGABEN1
TECHNISCHE DATEN2
REGELMÄSSIGE WARTUNGS- UND
EINSTELLARBEITEN
3
MOTOR4
FAHRWERK5
ELEKTRISCHE ANLAGE6
ABSTIMMUNG7

INHALT
KAPITEL 1
ALLGEMEINE AN-
GABEN
FAHRZEUGBESCHREIBUN
G ....................................... 1-1
FAHRZEUGIDENTIFIZIERU
NG..................................... 1-2
MITGELIEFERTE TEILE .. 1-2
WICHTIGE
INFORMATIONEN............ 1-2
KABELANSCHLÜSSE
KONTROLLIEREN ........... 1-3
SPEZIALWERKZEUGE ... 1-4
BEDIENUNGSELEMENTE
UND DEREN FUNKTION...1-8
STARTEN UND
EINFAHREN ..................... 1-8
ANZUGSDREHMOMENTE
KONTROLLIEREN ......... 1-11
PFLEGE UND
LAGERUNG ................... 1-12
KAPITEL 2
ALLGEMEINE
TECHNISCHE DAT-
EN
ALLGEMEINE TECH-
NISCHE DATEN ............... 2-1
WARTUNGSDATEN ........ 2-3
ANZUGSMOMENT ......... 2-10
SCHMIERSYSTEM-
SCHAUBILDER .............. 2-16
KABELFÜHRUNGSDIAGRA
MME................................ 2-18
KAPITEL 3
REGELMÄSSIGE
WARTUNGS- UND
EINSTELLARBE-
ITEN
WARTUNGSINTERVALLE...3-1
ROUTINEKONTROLLE
VOR FAHRTBEGINN ....... 3-5
MOTOR ............................. 3-6
FAHRWERK ................... 3-14
ELEKTRISCHE
ANLAGE ......................... 3-24
KAPITEL 4
MOTOR
SITZBANK, KRAFTST-
OFFTANK UND
SEITENABDECKUNGEN . 4-1
AUSPUFFKRÜMMER UND
SCHALLDÄMPFER .......... 4-3
KÜHLER ........................... 4-6
VERGASER ...................... 4-8
NOCKENWELLEN ......... 4-16
ZYLINDERKOPF ............ 4-21
VENTILE UND
VENTILFEDERN............. 4-24
ZYLINDER UND
KOLBEN ......................... 4-29
KUPPLUNG .................... 4-33
ÖLFILTEREINSATZ UND
WASSERPUMPE............ 4-37
AUSGLEICHSWELLE .... 4-41
ÖLPUMPE ...................... 4-43
KICKHEBELWELLE UND
SCHALTWELLE ............. 4-46
LICHTMASCHINE .......... 4-51
MOTOR DEMONTIEREN . 4-53
KURBELGEHÄUSE UND
KURBELWELLE............. 4-57
GETRIEBE, SCHALT-
WALZE UND SCHALTGA-
BELN .............................. 4-63
KAPITEL 5
FAHRWERK
VORDER- UND
HINTERRAD ..................... 5-1
VORDER- UND
HINTERRADBREMSEN ...5-6
TELESKOPGABEL ........ 5-16
LENKER..........................5-24
LENKUNG.......................5-28
SCHWINGE .....................5-32
FEDERBEIN....................5-37
KAPITEL 6
ELEKTRISCHE AN-
LAGE
ELEKTRISCHE BAUTEILE
UND SCHALTPLAN .........6-1
ZÜNDSYSTEM..................6-2
EINGELEGT DROS-
SELKLAPPENSENSOR ...6-5
KAPITEL 7
ABSTIMMUNG
MOTOR .............................7-1
FAHRWERK .....................7-6

1-1
FAHRZEUGBESCHREIBUNG
ALLGEMEINE ANGABEN
FAHRZEUGBESCHREIBUNG
• Die Abbildungen in vorliegender Anleitung können leicht vom eigentlichen Modell abweichen und dienen daher lediglich
zur Bezugnahme.
• Änderungen an Design und technischen Daten jederzeit vorbehalten.
1. Kupplungshebel
2. Warmstarthebel
3. Handbremshebel
4. Gasdrehgriff
5. Kühlerverschlussdeckel
6. Tankverschluss
7. Motorstoppschalter
8. Kickstarterhebel
9. Kraftstofftank
10. Kühler11. Kühlflüssigkeits-Ablassschraube
12. Fußbremshebel
13. Ventilverbindung
14. Kraftstoffhahn
15. Chokehebel
16. Antriebskette
17. Luftfilter
18. Fußschalthebel
19. Ölmessstab
20. Teleskopgabel
1

1-2
FAHRZEUGIDENTIFIZIERUNG
FAHRZEUGIDENTIFIZIERU
NG
Die Fahrzeug-Identifizierungsnum-
mer ist in folgenden Fällen erforderli-
ch:
1. Bei der Bestellung von Ersatz-
teilen benötigt der Yamaha-Hän-
dler diese Nummer zur exakten
Identifizierung des Modells.
2. Bei Diebstahl benötigt die Polizei
diese Nummer zur exakten Identi-
fizierung des Modells.
FAHRZEUGIDENTIFIZIERUNGSNU
MMER
Die Fahrzeug-Identifizierungsnum-
mer "1" ist auf der rechten Seite des
Lenkkopfrohres eingeschlagen.
MOTORIDENTIFIZIERUNGSNUMM
ER
Die Motor-Identifizierungsnummer
"1" ist an der gezeigten Stelle im Kur-
belgehäuse eingeschlagen.
MODELLCODE-INFORMATION
Das Modellcode-Klebeschild "1" ist
an der gezeigten Stelle auf dem Rah-
men unter dem Fahrersitz ange-
bracht. Die Codenummer und das
Info-Kürzel werden zur Ersatzteil-
bestellung benötigt.
MITGELIEFERTE TEILE
ABNEHMBARER
SEITENSTÄNDER
Der Seitenständer "1" dient lediglich
zum Abstützen der Maschine im
Stand oder beim Transport.
• Den Seitenständer niemals
zusätzlich belasten.
• Vor dem Losfahren den Seiten-
ständer entfernen.
VENTILVERBINDUNG
Die Ventilverbindung "1" ist im Kraft-
stofftank- Belüftungsschlauch ange-
bracht und verhindert ein Auslaufen
von Benzin.
Beim Einbau sicherstellen, dass
die Pfeilmarkierung nach unten
zum Kraftstofftank gerichtet ist.
ZÜNDKERZENSCHLÜSSEL
Der Zündkerzenschlüssel "1" dient
zum Aus- und Einbau der Zündkerze.
SPEICHENSCHLÜSSEL
Der Speichenschlüssel "1" dient zum
Festziehen der Speichen.
DÜSENNADELZIEHERWERKZEU
G
Das Düsennadel-Zieherwerkzeug "1"
wird benutzt, um die Düsennadel aus
dem Vergaser herauszuziehen.
WICHTIGE
INFORMATIONEN
VORBEREITUNG FÜR AUSBAU
UND ZERLEGUNG
1. Vor dem Ausbau oder Zerlegen
der Bauteile und -gruppen sämtli-
chen Schmutz, Schlamm, Staub
und andere Fremdkörper en-
tfernen.
• Vor dem Abspritzen des Fahr-
zeugs mit Wasser folgende Bau-
teile entsprechend abdecken.
Auspuffrohrmündung
Ansaugluftöffnung in der Seitena-
bdekkung
Öffnung an der Unterseite des
Wasserpumpengehäuses
Ablassbohrung an der rechten
Seite des Zylinderkopfes
2. Nur geeignete Werkzeuge und
Reinigungsmittel verwenden. Sie-
he unter "SPEZIAL-
WERKZEUGE".
3. Beim Zerlegen zusammenge-
hörige Teile immer gemeinsam
ablegen. Dies gilt besonders fur
Zahnrader, Zylinder, Kolben und
alle beweglichen Teile, die mitein-
ander arbeiten. Solche Baugrup-
pen dürfen nur komplett wieder
