YAMAHA YZ450F 2011 Notices Demploi (in French)

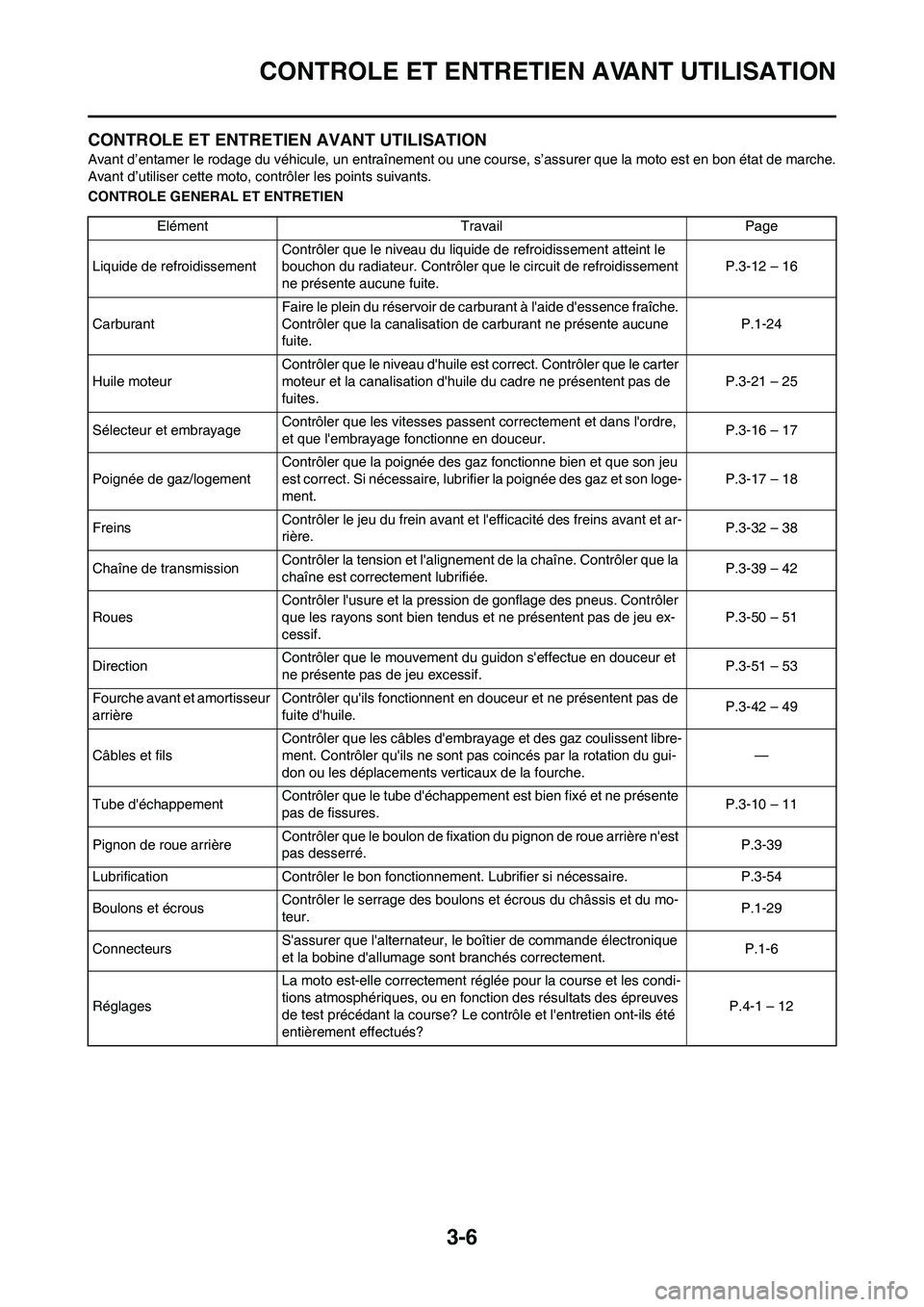

3-6
CONTROLE ET ENTRETIEN AVANT UTILISATION
CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant d’entamer le rodage du véhicule, un entraînement ou une course, s’assurer que la moto est en bon état de marche.
Avant d’utiliser cette moto, contrôler les points suivants.
CONTROLE GENERAL ET ENTRETIEN
Elément Travail Page
Liquide de refroidissementContrôler que le niveau du liquide de refroidissement atteint le
bouchon du radiateur. Contrôler que le circuit de refroidissement
ne présente aucune fuite.P.3-12 – 16
CarburantFaire le plein du réservoir de carburant à l'aide d'essence fraîche.
Contrôler que la canalisation de carburant ne présente aucune
fuite.P.1-24
Huile moteurContrôler que le niveau d'huile est correct. Contrôler que le carter
moteur et la canalisation d'huile du cadre ne présentent pas de
fuites.P.3-21 – 25
Sélecteur et embrayageContrôler que les vitesses passent correctement et dans l'ordre,
et que l'embrayage fonctionne en douceur.P.3-16 – 17
Poignée de gaz/logementContrôler que la poignée des gaz fonctionne bien et que son jeu
est correct. Si nécessaire, lubrifier la poignée des gaz et son loge-
ment.P.3-17 – 18
FreinsContrôler le jeu du frein avant et l'efficacité des freins avant et ar-
rière.P.3-32 – 38
Chaîne de transmissionContrôler la tension et l'alignement de la chaîne. Contrôler que la
chaîne est correctement lubrifiée.P.3-39 – 42
RouesContrôler l'usure et la pression de gonflage des pneus. Contrôler
que les rayons sont bien tendus et ne présentent pas de jeu ex-
cessif.P.3-50 – 51
DirectionContrôler que le mouvement du guidon s'effectue en douceur et
ne présente pas de jeu excessif.P.3-51 – 53
Fourche avant et amortisseur
arrièreContrôler qu'ils fonctionnent en douceur et ne présentent pas de
fuite d'huile. P.3-42 – 49
Câbles et filsContrôler que les câbles d'embrayage et des gaz coulissent libre-
ment. Contrôler qu'ils ne sont pas coincés par la rotation du gui-
don ou les déplacements verticaux de la fourche.—
Tube d'échappementContrôler que le tube d'échappement est bien fixé et ne présente
pas de fissures.P.3-10 – 11
Pignon de roue arrière Contrôler que le boulon de fixation du pignon de roue arrière n'est
pas desserré. P.3-39
Lubrification Contrôler le bon fonctionnement. Lubrifier si nécessaire. P.3-54
Boulons et écrous Contrôler le serrage des boulons et écrous du châssis et du mo-
teur.P.1-29
ConnecteursS'assurer que l'alternateur, le boîtier de commande électronique
et la bobine d'allumage sont branchés correctement.P.1-6
RéglagesLa moto est-elle correctement réglée pour la course et les condi-
tions atmosphériques, ou en fonction des résultats des épreuves
de test précédant la course? Le contrôle et l'entretien ont-ils été
entièrement effectués?P.4-1 – 12

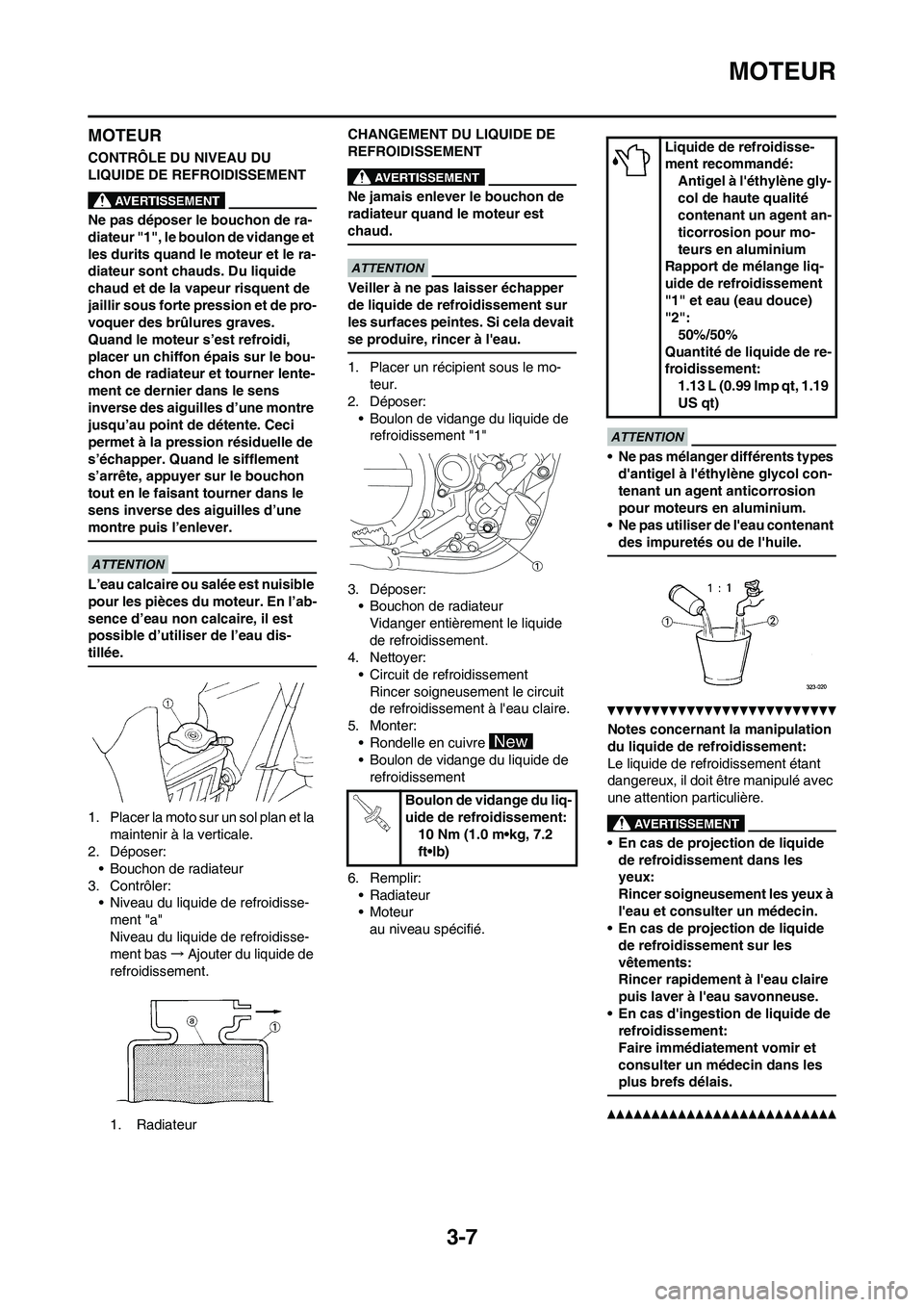

3-7
MOTEUR
MOTEUR
CONTRÔLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
Ne pas déposer le bouchon de ra-
diateur "1", le boulon de vidange et
les durits quand le moteur et le ra-
diateur sont chauds. Du liquide
chaud et de la vapeur risquent de
jaillir sous forte pression et de pro-
voquer des brûlures graves.
Quand le moteur s’est refroidi,
placer un chiffon épais sur le bou-
chon de radiateur et tourner lente-
ment ce dernier dans le sens
inverse des aiguilles d’une montre
jusqu’au point de détente. Ceci
permet à la pression résiduelle de
s’échapper. Quand le sifflement
s’arrête, appuyer sur le bouchon
tout en le faisant tourner dans le
sens inverse des aiguilles d’une
montre puis l’enlever.
L’eau calcaire ou salée est nuisible
pour les pièces du moteur. En l’ab-
sence d’eau non calcaire, il est
possible d’utiliser de l’eau dis-
tillée.
1. Placer la moto sur un sol plan et la
maintenir à la verticale.
2. Déposer:
• Bouchon de radiateur
3. Contrôler:
• Niveau du liquide de refroidisse-
ment "a"
Niveau du liquide de refroidisse-
ment bas→Ajouter du liquide de
refroidissement.
1. RadiateurCHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
Ne jamais enlever le bouchon de
radiateur quand le moteur est
chaud.
Veiller à ne pas laisser échapper
de liquide de refroidissement sur
les surfaces peintes. Si cela devait
se produire, rincer à l'eau.
1. Placer un récipient sous le mo-
teur.
2. Déposer:
• Boulon de vidange du liquide de
refroidissement "1"
3. Déposer:
• Bouchon de radiateur
Vidanger entièrement le liquide
de refroidissement.
4. Nettoyer:
• Circuit de refroidissement
Rincer soigneusement le circuit
de refroidissement à l'eau claire.
5. Monter:
• Rondelle en cuivre
• Boulon de vidange du liquide de
refroidissement
6. Remplir:
• Radiateur
•Moteur
au niveau spécifié.
• Ne pas mélanger différents types
d'antigel à l'éthylène glycol con-
tenant un agent anticorrosion
pour moteurs en aluminium.
• Ne pas utiliser de l'eau contenant
des impuretés ou de l'huile.
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
• En cas de projection de liquide
de refroidissement dans les
yeux:
Rincer soigneusement les yeux à
l'eau et consulter un médecin.
• En cas de projection de liquide
de refroidissement sur les
vêtements:
Rincer rapidement à l'eau claire
puis laver à l'eau savonneuse.
• En cas d'ingestion de liquide de
refroidissement:
Faire immédiatement vomir et
consulter un médecin dans les
plus brefs délais.
Boulon de vidange du liq-
uide de refroidissement:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Liquide de refroidisse-
ment recommandé:
Antigel à l'éthylène gly-
col de haute qualité
contenant un agent an-
ticorrosion pour mo-
teurs en aluminium
Rapport de mélange liq-
uide de refroidissement
"1" et eau (eau douce)
"2":
50%/50%
Quantité de liquide de re-
froidissement:
1.13 L (0.99 Imp qt, 1.19
US qt)

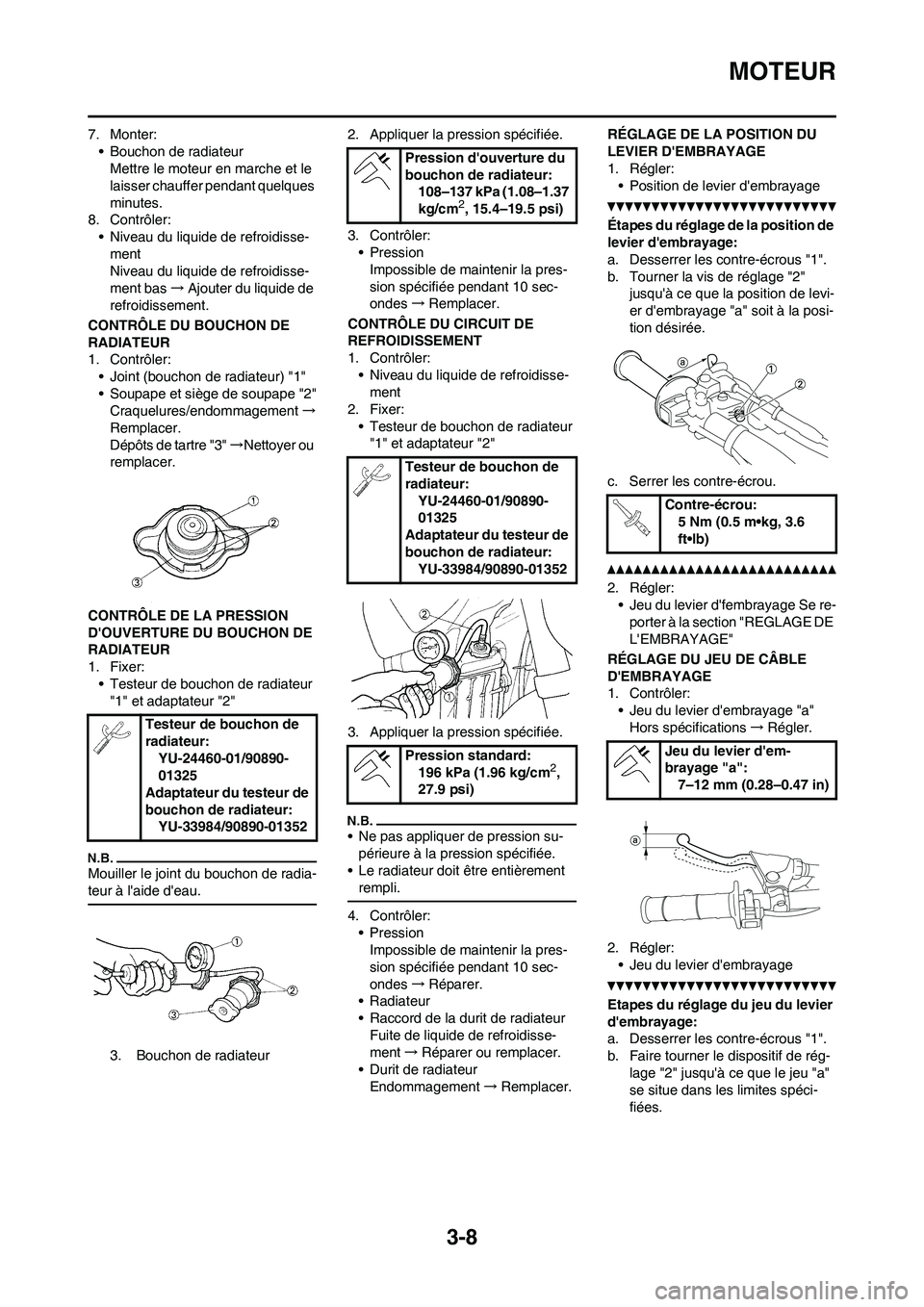

3-8
MOTEUR
7. Monter:
• Bouchon de radiateur
Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
8. Contrôler:
• Niveau du liquide de refroidisse-
ment
Niveau du liquide de refroidisse-
ment bas→Ajouter du liquide de
refroidissement.
CONTRÔLE DU BOUCHON DE
RADIATEUR
1. Contrôler:
• Joint (bouchon de radiateur) "1"
• Soupape et siège de soupape "2"
Craquelures/endommagement→
Remplacer.
Dépôts de tartre "3" →Nettoyer ou
remplacer.
CONTRÔLE DE LA PRESSION
D'OUVERTURE DU BOUCHON DE
RADIATEUR
1. Fixer:
• Testeur de bouchon de radiateur
"1" et adaptateur "2"
Mouiller le joint du bouchon de radia-
teur à l'aide d'eau.
3. Bouchon de radiateur2. Appliquer la pression spécifiée.
3. Contrôler:
•Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 sec-
ondes→Remplacer.
CONTRÔLE DU CIRCUIT DE
REFROIDISSEMENT
1. Contrôler:
• Niveau du liquide de refroidisse-
ment
2. Fixer:
• Testeur de bouchon de radiateur
"1" et adaptateur "2"
3. Appliquer la pression spécifiée.
• Ne pas appliquer de pression su-
périeure à la pression spécifiée.
• Le radiateur doit être entièrement
rempli.
4. Contrôler:
•Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 sec-
ondes→Réparer.
• Radiateur
• Raccord de la durit de radiateur
Fuite de liquide de refroidisse-
ment→Réparer ou remplacer.
• Durit de radiateur
Endommagement→Remplacer.RÉGLAGE DE LA POSITION DU
LEVIER D'EMBRAYAGE
1. Régler:
• Position de levier d'embrayage
Étapes du réglage de la position de
levier d'embrayage:
a. Desserrer les contre-écrous "1".
b. Tourner la vis de réglage "2"
jusqu'à ce que la position de levi-
er d'embrayage "a" soit à la posi-
tion désirée.
c. Serrer les contre-écrou.
2. Régler:
• Jeu du levier d'fembrayage Se re-
porter à la section "REGLAGE DE
L'EMBRAYAGE"
RÉGLAGE DU JEU DE CÂBLE
D'EMBRAYAGE
1. Contrôler:
• Jeu du levier d'embrayage "a"
Hors spécifications→Régler.
2. Régler:
• Jeu du levier d'embrayage
Etapes du réglage du jeu du levier
d'embrayage:
a. Desserrer les contre-écrous "1".
b. Faire tourner le dispositif de rég-
lage "2" jusqu'à ce que le jeu "a"
se situe dans les limites spéci-
fiées. Testeur de bouchon de
radiateur:
YU-24460-01/90890-
01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression d'ouverture du
bouchon de radiateur:
108–137 kPa (1.08–1.37
kg/cm
2, 15.4–19.5 psi)
Testeur de bouchon de
radiateur:
YU-24460-01/90890-
01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression standard:
196 kPa (1.96 kg/cm
2,
27.9 psi)
Contre-écrou:
5 Nm (0.5 m•kg, 3.6
ft•lb)
Jeu du levier d'em-
brayage "a":
7–12 mm (0.28–0.47 in)

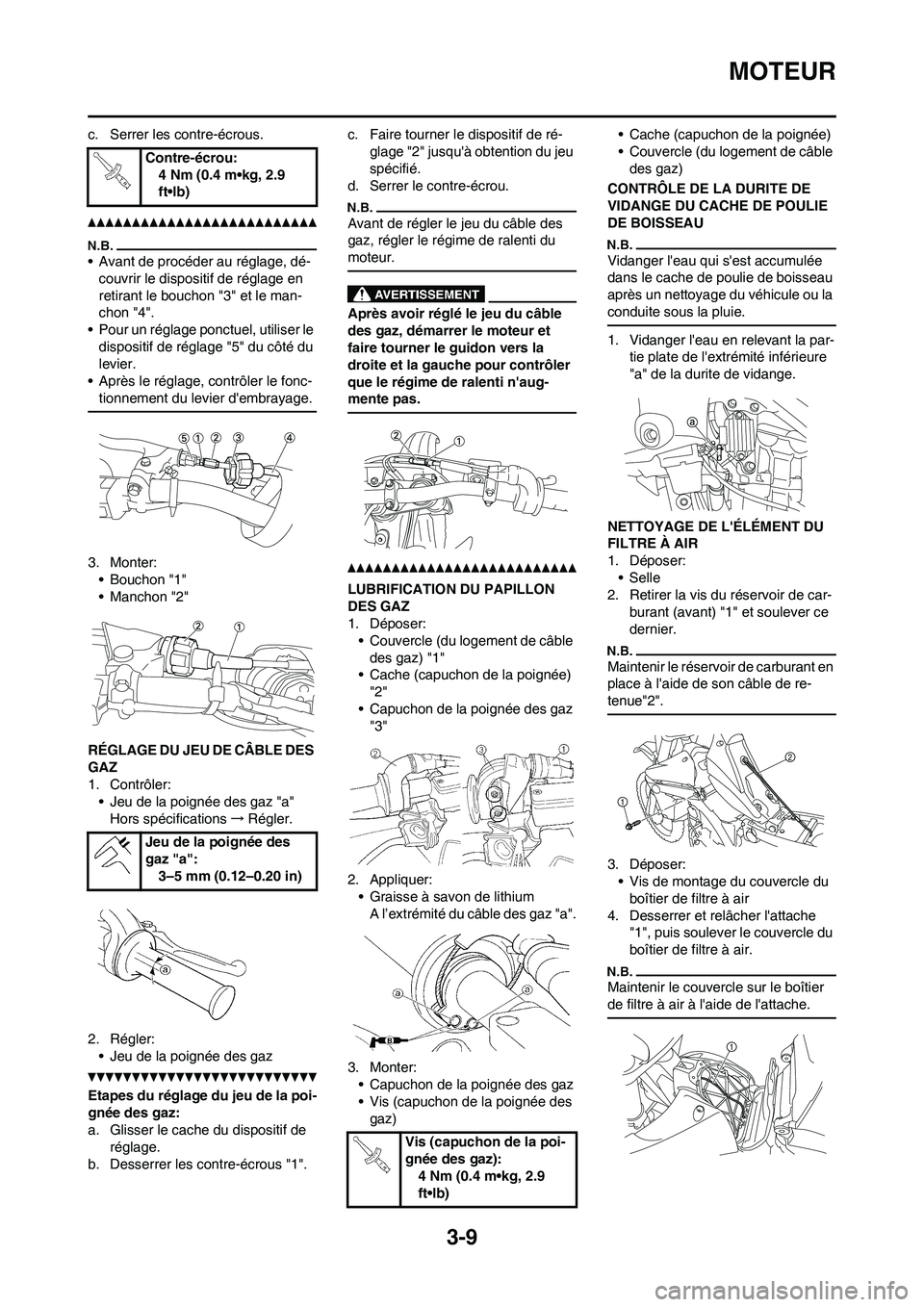

3-9
MOTEUR
c. Serrer les contre-écrous.
• Avant de procéder au réglage, dé-
couvrir le dispositif de réglage en
retirant le bouchon "3" et le man-
chon "4".
• Pour un réglage ponctuel, utiliser le
dispositif de réglage "5" du côté du
levier.
• Après le réglage, contrôler le fonc-
tionnement du levier d'embrayage.
3. Monter:
• Bouchon "1"
• Manchon "2"
RÉGLAGE DU JEU DE CÂBLE DES
GAZ
1. Contrôler:
• Jeu de la poignée des gaz "a"
Hors spécifications→Régler.
2. Régler:
• Jeu de la poignée des gaz
Etapes du réglage du jeu de la poi-
gnée des gaz:
a. Glisser le cache du dispositif de
réglage.
b. Desserrer les contre-écrous "1".c. Faire tourner le dispositif de ré-
glage "2" jusqu'à obtention du jeu
spécifié.
d. Serrer le contre-écrou.
Avant de régler le jeu du câble des
gaz, régler le régime de ralenti du
moteur.
Après avoir réglé le jeu du câble
des gaz, démarrer le moteur et
faire tourner le guidon vers la
droite et la gauche pour contrôler
que le régime de ralenti n'aug-
mente pas.
LUBRIFICATION DU PAPILLON
DES GAZ
1. Déposer:
• Couvercle (du logement de câble
des gaz) "1"
• Cache (capuchon de la poignée)
"2"
• Capuchon de la poignée des gaz
"3"
2. Appliquer:
• Graisse à savon de lithium
A l’extrémité du câble des gaz "a".
3. Monter:
• Capuchon de la poignée des gaz
• Vis (capuchon de la poignée des
gaz)• Cache (capuchon de la poignée)
• Couvercle (du logement de câble
des gaz)
CONTRÔLE DE LA DURITE DE
VIDANGE DU CACHE DE POULIE
DE BOISSEAU
Vidanger l'eau qui s'est accumulée
dans le cache de poulie de boisseau
après un nettoyage du véhicule ou la
conduite sous la pluie.
1. Vidanger l'eau en relevant la par-
tie plate de l'extrémité inférieure
"a" de la durite de vidange.
NETTOYAGE DE L'ÉLÉMENT DU
FILTRE À AIR
1. Déposer:
•Selle
2. Retirer la vis du réservoir de car-
burant (avant) "1" et soulever ce
dernier.
Maintenir le réservoir de carburant en
place à l'aide de son câble de re-
tenue"2".
3. Déposer:
• Vis de montage du couvercle du
boîtier de filtre à air
4. Desserrer et relâcher l'attache
"1", puis soulever le couvercle du
boîtier de filtre à air.
Maintenir le couvercle sur le boîtier
de filtre à air à l'aide de l'attache.
Contre-écrou:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Jeu de la poignée des
gaz "a":
3–5 mm (0.12–0.20 in)
Vis (capuchon de la poi-
gnée des gaz):
4 Nm (0.4 m•kg, 2.9
ft•lb)

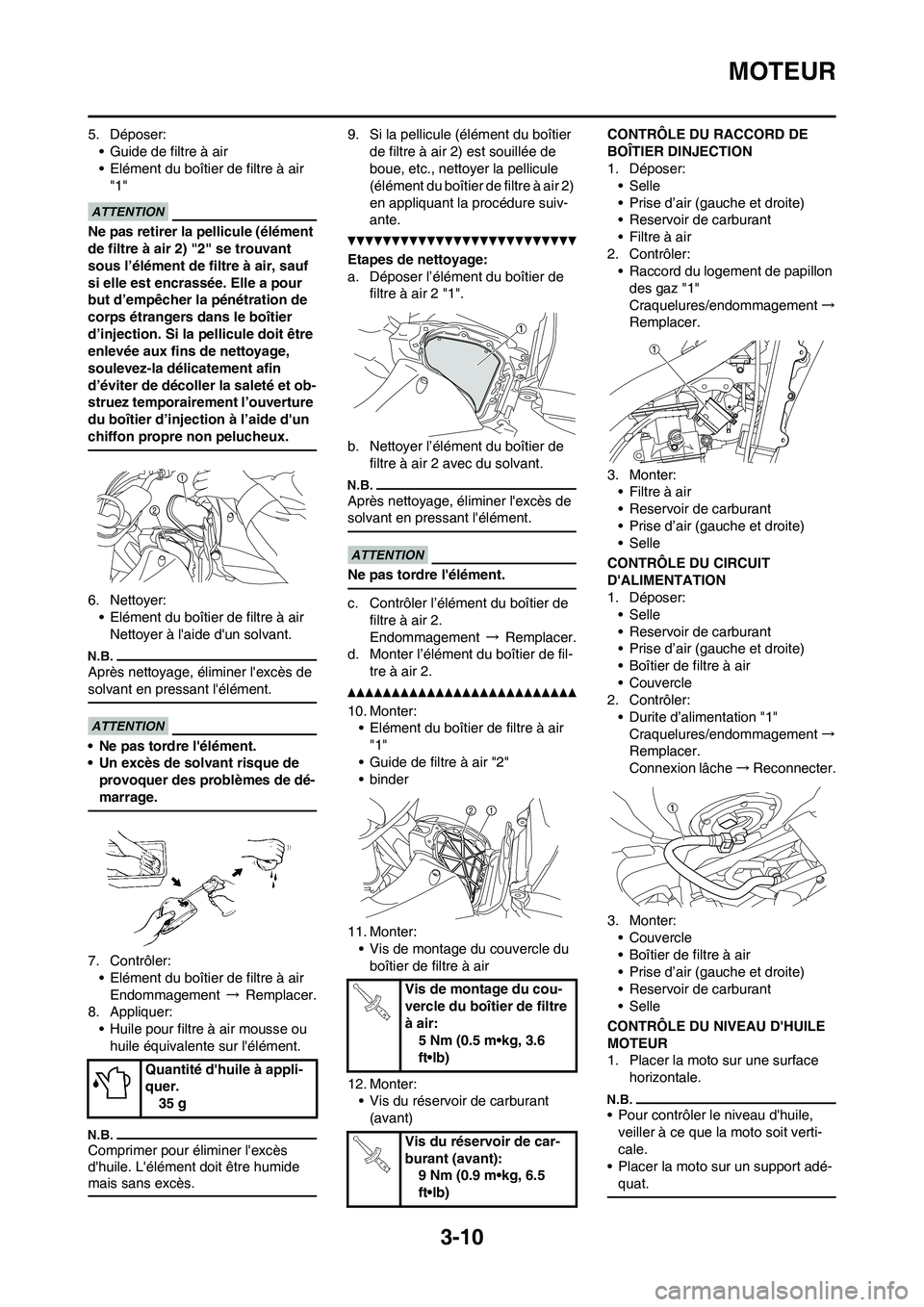

3-10
MOTEUR
5. Déposer:
• Guide de filtre à air
• Elément du boîtier de filtre à air
"1"
Ne pas retirer la pellicule (élément
de filtre à air 2) "2" se trouvant
sous l’élément de filtre à air, sauf
si elle est encrassée. Elle a pour
but d’empêcher la pénétration de
corps étrangers dans le boîtier
d’injection. Si la pellicule doit être
enlevée aux fins de nettoyage,
soulevez-la délicatement afin
d’éviter de décoller la saleté et ob-
struez temporairement l’ouverture
du boîtier d’injection à l’aide d'un
chiffon propre non pelucheux.
6. Nettoyer:
• Elément du boîtier de filtre à air
Nettoyer à l'aide d'un solvant.
Après nettoyage, éliminer l'excès de
solvant en pressant l'élément.
• Ne pas tordre l'élément.
• Un excès de solvant risque de
provoquer des problèmes de dé-
marrage.
7. Contrôler:
• Elément du boîtier de filtre à air
Endommagement → Remplacer.
8. Appliquer:
• Huile pour filtre à air mousse ou
huile équivalente sur l'élément.
Comprimer pour éliminer l'excès
d'huile. L'élément doit être humide
mais sans excès.
9. Si la pellicule (élément du boîtier
de filtre à air 2) est souillée de
boue, etc., nettoyer la pellicule
(élément du boîtier de filtre à air 2)
en appliquant la procédure suiv-
ante.
Etapes de nettoyage:
a. Déposer l’élément du boîtier de
filtre à air 2 "1".
b. Nettoyer l’élément du boîtier de
filtre à air 2 avec du solvant.
Après nettoyage, éliminer l'excès de
solvant en pressant l'élément.
Ne pas tordre l'élément.
c. Contrôler l’élément du boîtier de
filtre à air 2.
Endommagement → Remplacer.
d. Monter l’élément du boîtier de fil-
tre à air 2.
10. Monter:
• Elément du boîtier de filtre à air
"1"
• Guide de filtre à air "2"
•binder
11. Monter:
• Vis de montage du couvercle du
boîtier de filtre à air
12. Monter:
• Vis du réservoir de carburant
(avant)CONTRÔLE DU RACCORD DE
BOÃŽTIER DINJECTION
1. Déposer:
•Selle
• Prise d’air (gauche et droite)
• Reservoir de carburant
• Filtre à air
2. Contrôler:
• Raccord du logement de papillon
des gaz "1"
Craquelures/endommagement→
Remplacer.
3. Monter:
• Filtre à air
• Reservoir de carburant
• Prise d’air (gauche et droite)
•Selle
CONTRÔLE DU CIRCUIT
D'ALIMENTATION
1. Déposer:
•Selle
• Reservoir de carburant
• Prise d’air (gauche et droite)
• Boîtier de filtre à air
•Couvercle
2. Contrôler:
• Durite d’alimentation "1"
Craquelures/endommagement→
Remplacer.
Connexion lâche→ Reconnecter.
3. Monter:
•Couvercle
• Boîtier de filtre à air
• Prise d’air (gauche et droite)
• Reservoir de carburant
•Selle
CONTRÔLE DU NIVEAU D'HUILE
MOTEUR
1. Placer la moto sur une surface
horizontale.
• Pour contrôler le niveau d'huile,
veiller à ce que la moto soit verti-
cale.
• Placer la moto sur un support adé-
quat.
Quantité d'huile à appli-
quer.
35 g
Vis de montage du cou-
vercle du boîtier de filtre
à air:
5 Nm (0.5 m•kg, 3.6
ft•lb)
Vis du réservoir de car-
burant (avant):
9 Nm (0.9 m•kg, 6.5
ft•lb)

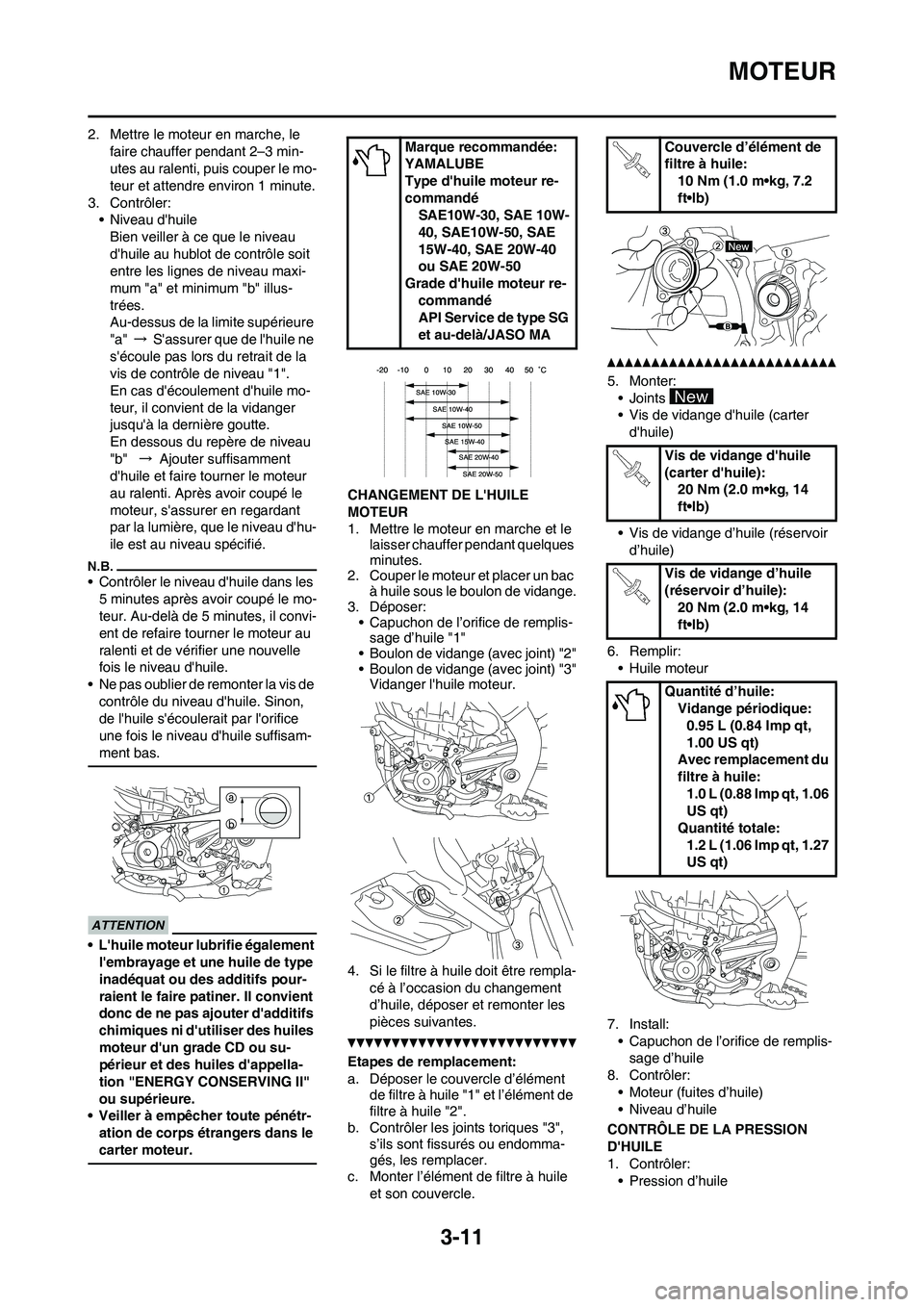

3-11
MOTEUR
2. Mettre le moteur en marche, le
faire chauffer pendant 2–3 min-
utes au ralenti, puis couper le mo-
teur et attendre environ 1 minute.
3. Contrôler:
• Niveau d'huile
Bien veiller à ce que le niveau
d'huile au hublot de contrôle soit
entre les lignes de niveau maxi-
mum "a" et minimum "b" illus-
trées.
Au-dessus de la limite supérieure
"a" → S'assurer que de l'huile ne
s'écoule pas lors du retrait de la
vis de contrôle de niveau "1".
En cas d'écoulement d'huile mo-
teur, il convient de la vidanger
jusqu'à la dernière goutte.
En dessous du repère de niveau
"b" → Ajouter suffisamment
d'huile et faire tourner le moteur
au ralenti. Après avoir coupé le
moteur, s'assurer en regardant
par la lumière, que le niveau d'hu-
ile est au niveau spécifié.
• Contrôler le niveau d'huile dans les
5 minutes après avoir coupé le mo-
teur. Au-delà de 5 minutes, il convi-
ent de refaire tourner le moteur au
ralenti et de vérifier une nouvelle
fois le niveau d'huile.
• Ne pas oublier de remonter la vis de
contrôle du niveau d'huile. Sinon,
de l'huile s'écoulerait par l'orifice
une fois le niveau d'huile suffisam-
ment bas.
• L'huile moteur lubrifie également
l'embrayage et une huile de type
inadéquat ou des additifs pour-
raient le faire patiner. Il convient
donc de ne pas ajouter d'additifs
chimiques ni d'utiliser des huiles
moteur d'un grade CD ou su-
périeur et des huiles d'appella-
tion "ENERGY CONSERVING II"
ou supérieure.
• Veiller à empêcher toute pénétr-
ation de corps étrangers dans le
carter moteur.
CHANGEMENT DE L'HUILE
MOTEUR
1. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
2. Couper le moteur et placer un bac
à huile sous le boulon de vidange.
3. Déposer:
• Capuchon de l’orifice de remplis-
sage d’huile "1"
• Boulon de vidange (avec joint) "2"
• Boulon de vidange (avec joint) "3"
Vidanger l'huile moteur.
4. Si le filtre à huile doit être rempla-
cé à l’occasion du changement
d’huile, déposer et remonter les
pièces suivantes.
Etapes de remplacement:
a. Déposer le couvercle d’élément
de filtre à huile "1" et l’élément de
filtre à huile "2".
b. Contrôler les joints toriques "3",
s’ils sont fissurés ou endomma-
gés, les remplacer.
c. Monter l’élément de filtre à huile
et son couvercle.
5. Monter:
•Joints
• Vis de vidange d'huile (carter
d'huile)
• Vis de vidange d’huile (réservoir
d’huile)
6. Remplir:
• Huile moteur
7. Install:
• Capuchon de l’orifice de remplis-
sage d’huile
8. Contrôler:
• Moteur (fuites d’huile)
• Niveau d’huile
CONTRÔLE DE LA PRESSION
D'HUILE
1. Contrôler:
• Pression d’huile
Marque recommandée:
YAMALUBE
Type d'huile moteur re-
commandé
SAE10W-30, SAE 10W-
40, SAE10W-50, SAE
15W-40, SAE 20W-40
ou SAE 20W-50
Grade d'huile moteur re-
commandé
API Service de type SG
et au-delà/JASO MACouvercle d’élément de
filtre à huile:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Vis de vidange d'huile
(carter d'huile):
20 Nm (2.0 m•kg, 14
ft•lb)
Vis de vidange d’huile
(réservoir d’huile):
20 Nm (2.0 m•kg, 14
ft•lb)
Quantité d’huile:
Vidange périodique:
0.95 L (0.84 Imp qt,
1.00 US qt)
Avec remplacement du
filtre à huile:
1.0 L (0.88 Imp qt, 1.06
US qt)
Quantité totale:
1.2 L (1.06 Imp qt, 1.27
US qt)

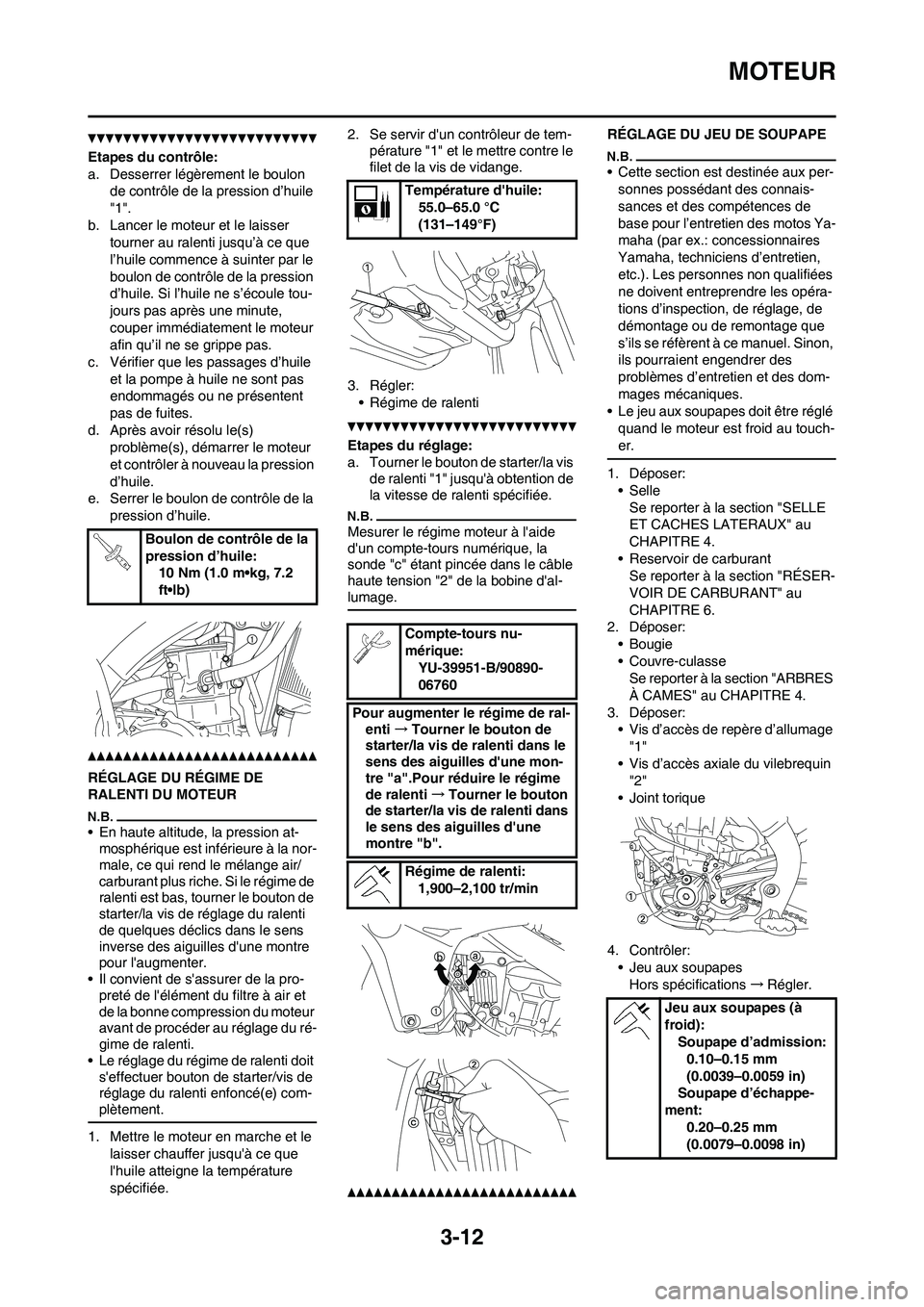

3-12
MOTEUR
Etapes du contrôle:
a. Desserrer légèrement le boulon
de contrôle de la pression d’huile
"1".
b. Lancer le moteur et le laisser
tourner au ralenti jusqu’à ce que
l’huile commence à suinter par le
boulon de contrôle de la pression
d’huile. Si l’huile ne s’écoule tou-
jours pas après une minute,
couper immédiatement le moteur
afin qu’il ne se grippe pas.
c. Vérifier que les passages d’huile
et la pompe à huile ne sont pas
endommagés ou ne présentent
pas de fuites.
d. Après avoir résolu le(s)
problème(s), démarrer le moteur
et contrôler à nouveau la pression
d’huile.
e. Serrer le boulon de contrôle de la
pression d’huile.
RÉGLAGE DU RÉGIME DE
RALENTI DU MOTEUR
• En haute altitude, la pression at-
mosphérique est inférieure à la nor-
male, ce qui rend le mélange air/
carburant plus riche. Si le régime de
ralenti est bas, tourner le bouton de
starter/la vis de réglage du ralenti
de quelques déclics dans le sens
inverse des aiguilles d'une montre
pour l'augmenter.
• Il convient de s'assurer de la pro-
preté de l'élément du filtre à air et
de la bonne compression du moteur
avant de procéder au réglage du ré-
gime de ralenti.
• Le réglage du régime de ralenti doit
s'effectuer bouton de starter/vis de
réglage du ralenti enfoncé(e) com-
plètement.
1. Mettre le moteur en marche et le
laisser chauffer jusqu'à ce que
l'huile atteigne la température
spécifiée.2. Se servir d'un contrôleur de tem-
pérature "1" et le mettre contre le
filet de la vis de vidange.
3. Régler:
• Régime de ralenti
Etapes du réglage:
a. Tourner le bouton de starter/la vis
de ralenti "1" jusqu'à obtention de
la vitesse de ralenti spécifiée.
Mesurer le régime moteur à l'aide
d'un compte-tours numérique, la
sonde "c" étant pincée dans le câble
haute tension "2" de la bobine d'al-
lumage.
RÉGLAGE DU JEU DE SOUPAPE
• Cette section est destinée aux per-
sonnes possédant des connais-
sances et des compétences de
base pour l’entretien des motos Ya-
maha (par ex.: concessionnaires
Yamaha, techniciens d’entretien,
etc.). Les personnes non qualifiées
ne doivent entreprendre les opéra-
tions d’inspection, de réglage, de
démontage ou de remontage que
s’ils se réfèrent à ce manuel. Sinon,
ils pourraient engendrer des
problèmes d’entretien et des dom-
mages mécaniques.
• Le jeu aux soupapes doit être réglé
quand le moteur est froid au touch-
er.
1. Déposer:
•Selle
Se reporter à la section "SELLE
ET CACHES LATERAUX" au
CHAPITRE 4.
• Reservoir de carburant
Se reporter à la section "RÉSER-
VOIR DE CARBURANT" au
CHAPITRE 6.
2. Déposer:
• Bougie
• Couvre-culasse
Se reporter à la section "ARBRES
À CAMES" au CHAPITRE 4.
3. Déposer:
• Vis d’accès de repère d’allumage
"1"
• Vis d’accès axiale du vilebrequin
"2"
• Joint torique
4. Contrôler:
• Jeu aux soupapes
Hors spécifications→Régler. Boulon de contrôle de la
pression d’huile:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Température d'huile:
55.0–65.0 °C
(131–149°F)
Compte-tours nu-
mérique:
YU-39951-B/90890-
06760
Pour augmenter le régime de ral-
enti →Tourner le bouton de
starter/la vis de ralenti dans le
sens des aiguilles d'une mon-
tre "a".Pour réduire le régime
de ralenti →Tourner le bouton
de starter/la vis de ralenti dans
le sens des aiguilles d'une
montre "b".
Régime de ralenti:
1,900–2,100 tr/min
Jeu aux soupapes (à
froid):
Soupape d’admission:
0.10–0.15 mm
(0.0039–0.0059 in)
Soupape d’échappe-
ment:
0.20–0.25 mm
(0.0079–0.0098 in)

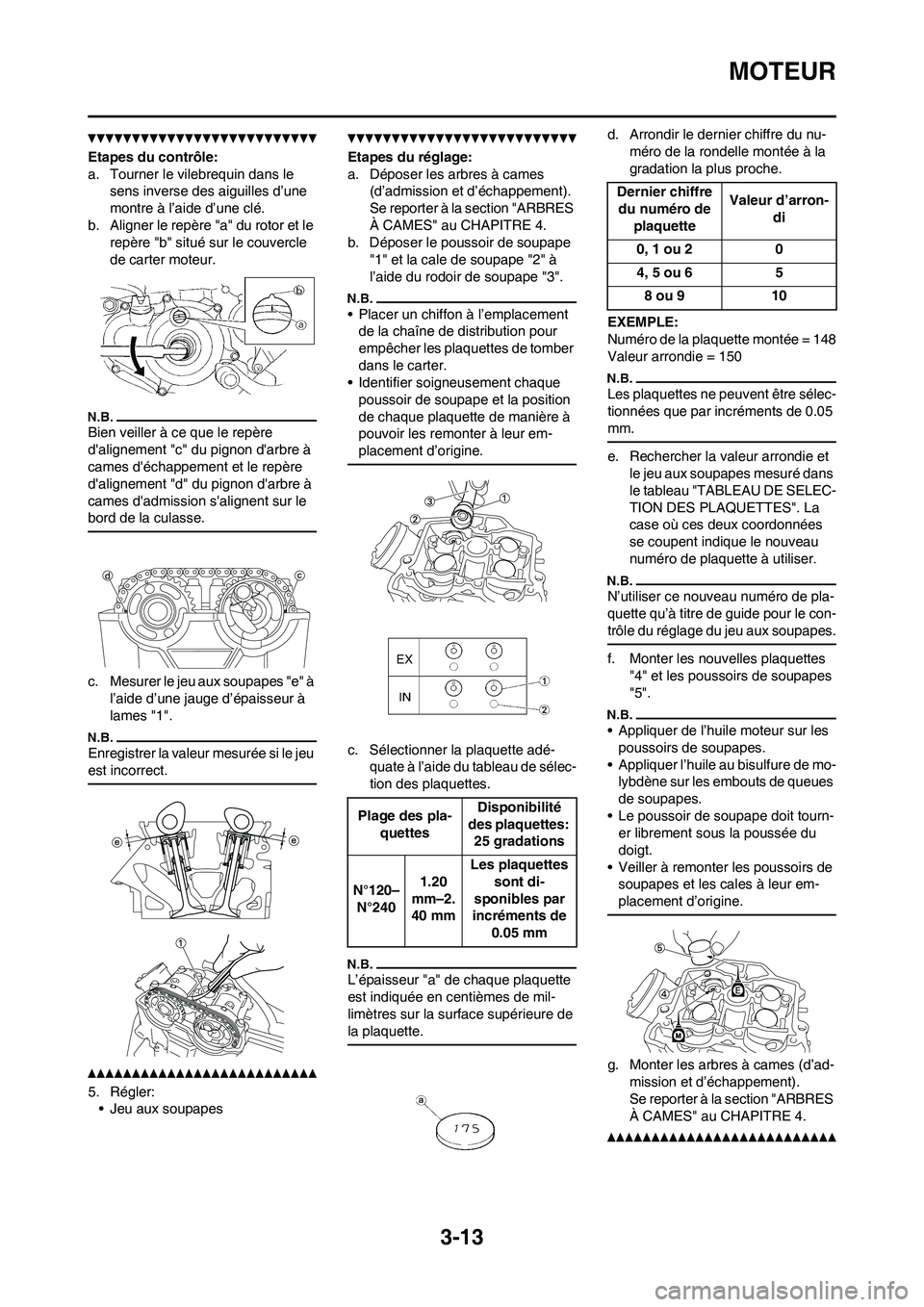

3-13
MOTEUR
Etapes du contrôle:
a. Tourner le vilebrequin dans le sens inverse des aiguilles d’une
montre à l’aide d’une clé.
b. Aligner le repère "a" du rotor et le repère "b" situé sur le couvercle
de carter moteur.
Bien veiller à ce que le repère
d'alignement "c" du pignon d'arbre à
cames d'échappement et le repère
d'alignement "d" du pignon d'arbre à
cames d'admission s'alignent sur le
bord de la culasse.
c. Mesurer le jeu aux soupapes "e" à l’aide d’une jauge d’épaisseur à
lames "1".
Enregistrer la valeur mesurée si le jeu
est incorrect.
5. Régler:• Jeu aux soupapes
Etapes du réglage:
a. Déposer les arbres à cames (d’admission et d’échappement).
Se reporter à la section "ARBRES
À CAMES" au CHAPITRE 4.
b. Déposer le poussoir de soupape
"1" et la cale de soupape "2" à
l’aide du rodoir de soupape "3".
• Placer un chiffon à l’emplacement de la chaîne de distribution pour
empêcher les plaquettes de tomber
dans le carter.
• Identifier soigneusement chaque
poussoir de soupape et la position
de chaque plaquette de manière à
pouvoir les remonter à leur em-
placement d’origine.
c. Sélectionner la plaquette adé- quate à l’aide du tableau de sélec-
tion des plaquettes.
L’épaisseur "a" de chaque plaquette
est indiquée en centièmes de mil-
limètres sur la surface supérieure de
la plaquette.
d. Arrondir le dernier chiffre du nu-
méro de la rondelle montée à la
gradation la plus proche.
EXEMPLE:
Numéro de la plaquette montée = 148
Valeur arrondie = 150
Les plaquettes ne peuvent être sélec-
tionnées que par incréments de 0.05
mm.
e. Rechercher la valeur arrondie et le jeu aux soupapes mesuré dans
le tableau "TABLEAU DE SELEC-
TION DES PLAQUETTES". La
case où ces deux coordonnées
se coupent indique le nouveau
numéro de plaquette à utiliser.
N’utiliser ce nouveau numéro de pla-
quette qu’à titre de guide pour le con-
trôle du réglage du jeu aux soupapes.
f. Monter les nouvelles plaquettes
"4" et les poussoirs de soupapes
"5".
• Appliquer de l’huile moteur sur les poussoirs de soupapes.
• Appliquer l’huile au bisulfure de mo- lybdène sur les embouts de queues
de soupapes.
• Le poussoir de soupape doit tourn- er librement sous la poussée du
doigt.
• Veiller à remonter les poussoirs de soupapes et les cales à leur em-
placement d’origine.
g. Monter les arbres à cames (d’ad- mission et d’échappement).
Se reporter à la section "ARBRES
À CAMES" au CHAPITRE 4.
Plage des pla-
quettes Disponibilité
des plaquettes: 25 gradations
N°120– N°240 1.20
mm–2.
40 mm Les plaquettes
sont di-
sponibles par
incréments de
0.05 mm
Dernier chiffre du numéro de
plaquette Valeur d’arron-
di
0, 1 ou 2 0
4, 5 ou 6 5 8 ou 9 10

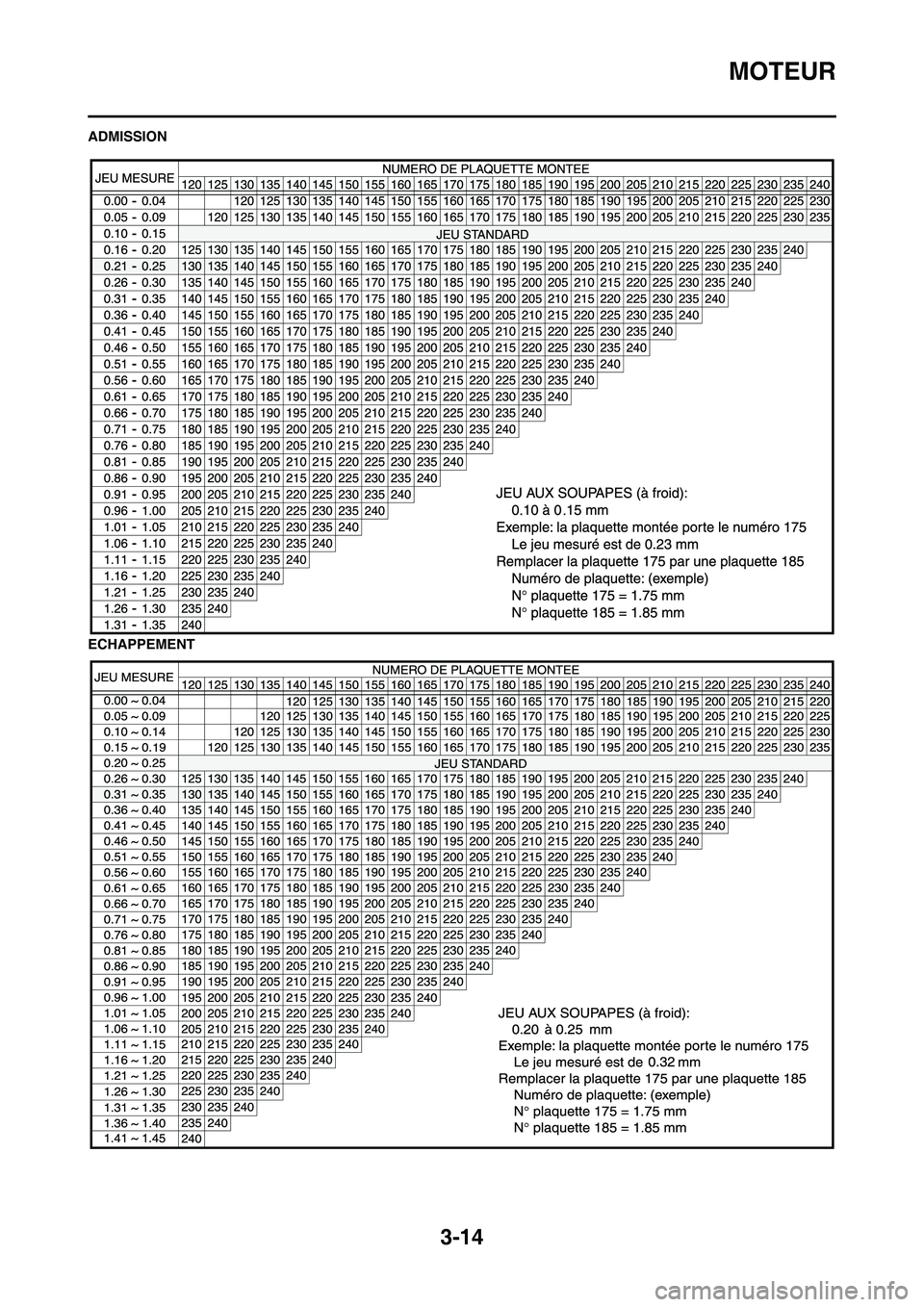

3-14
MOTEUR
ADMISSION
ECHAPPEMENT

3-15
CHÂSSIS
CHÂSSIS
PURGE DU CIRCUIT DES FREINS
HYDRAULIQUES
Purger l’air du circuit de freinage
si:
• Le circuit a été démonté.
• Une durit de frein a été desserrée
ou déposée.
• Le niveau du liquide de frein est
très bas.
• Le frein fonctionne mal.
Si le circuit de freinage n’est pas
correctement purgé, il peut s’en-
suivre une dangereuse perte d’effi-
cacité du freinage.
1. Déposer:
• Couvercle de maître-cylindre de
frein
• Diaphragme
• Flotteur du réservoir (frein avant)
• Protection (frein arrière)
2. Purger:
• Liquide de frein
Etapes de la purge de l’air:
a. Ajouter le liquide de frein adéquat
dans le réservoir.
b. Poser le diaphragme. Veiller à ne
pas renverser de liquide et à ne
pas faire déborder le réservoir.
c. Connecter hermétiquement le
tuyau en plastique transparent "2"
à la vis de purge "1" de l’étrier.
A. Avant
B. Arrière
d. Placer l’autre extrémité du tuyau
dans un récipient.
e. Actionner lentement et plusieurs
fois le levier ou la pédale de frein.
f. Tirer le levier ou enfoncer la
pédale. Maintenir le levier ou la
pédale dans leur position respec-
tive.g. Desserrer la vis de purge et laiss-
er le levier ou la pédale parvenir
en fin de course.
h. Serrer la vis de purge quand le
levier ou la pédale sont arrivés en
fin de course, puis relâcher le levi-
er ou la pédale.
i. Répéter les opérations (e) à (h)
jusqu’à l’élimination totale des
bulles d’air du circuit.
Si la purge est difficile, il peut être
nécessaire de laisser le circuit du liq-
uide de frein se stabiliser pendant
quelques heures. Répéter la procéd-
ure de purge quand les petites bulles
d’air ont disparu du circuit.
j. Ajouter du liquide de frein jusqu’à
la ligne de niveau du réservoir.
Vérifier le fonctionnement du frein
après avoir purgé le circuit de fre-
inage.
3. Monter:
• Protection (frein arrière)
• Flotteur du réservoir (frein avant)
• Diaphragme
• Couvercle de maître-cylindre de
frein
RÉGLAGE DU FREIN AVANT
1. Contrôler:
• Position du levier de frein "a"
2. Déposer:
• Couvercle du levier de frein3. Régler:
• Position du levier de frein
Etapes du réglage de la position
du levier de frein:
a. Desserrer les contre-écrous "1".
b. Faire tourner le boulon de réglage
"2" jusqu'à ce que la position du
levier "a" soit conforme aux
spécifications.
c. Serrer le contre-écrou.
Veiller à bien serrer le contreécrou
pour éviter toute baisse d'efficaci-
té du freinage.
4. Monter:
• Couvercle du levier de frein
RÉGLAGE DU FREIN ARRIÈRE
1. Contrôler:
• Hauteur de la pédale de frein "a"
Hors spécifications→Régler.
2. Régler:
• Hauteur de la pédale de frein
Etapes du réglage de la hauteur de
la pédale de frein:
a. Desserrer les contre-écrous "1".
b. Faire tourner l'écrou de réglage
"2" jusqu'à ce que la hauteur de la
pédale "a" soit conforme aux
spécifications.
Vis de purge:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Position du levier de frein
"a":
Position stan-
dardPlage de ré-
glage
95 mm (3.74 in)86–105 mm
(3.39–4.13 in)
Contre-écrou:
5 Nm (0.5 m •kg, 3.6
ft•lb)
Hauteur de la pédale de
frein "a":
Zéro mm (Zéro in)
