DIAGNOSTIC DE PANNES
5-64
2. Monter :
• Clavette demi-lune “1”
• Rotor “2”
N.B.
• Dégraisser les surfaces de contact des par-
ties coniques du vilebrequin et du rotor.
• En montant la clavette demi-lune, veiller à ce
que sa surface plane “a” soit parallèle à la lig-
ne de centrage du vilebrequin “b”.
• En montant le rotor, aligner la rainure “c” du
rotor avec la clavette demi-lune.
3. Monter :
• Rondelles
• Ecrou (rotor) “1”4. Monter :
• Goujon “1”
• Joint (couvercle de carter gauche) “2”
• Couvercle de carter gauche “3”
• Support du fil “4”
• Boulon (couvercle de carter gauche) “5”
N.B.
Serrer les vis par étapes et en procédant en
croix.
5. Connecter:
• Fil de l'alternateur
Voir .“DIAGRAMME D’ACHEMINEMENT
DES CABLES” à la page 2-37
Ecrou (rotor)
65 Nm (6.5 m·kgf, 47 ft·lbf)
26
5
4
3
4a
1
LT
LT
b11
c
2 a
T R..
1
Boulon (couvercle de carter
gauche)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
New
T R..
1
1
2
3
5
5
5
5
4
45

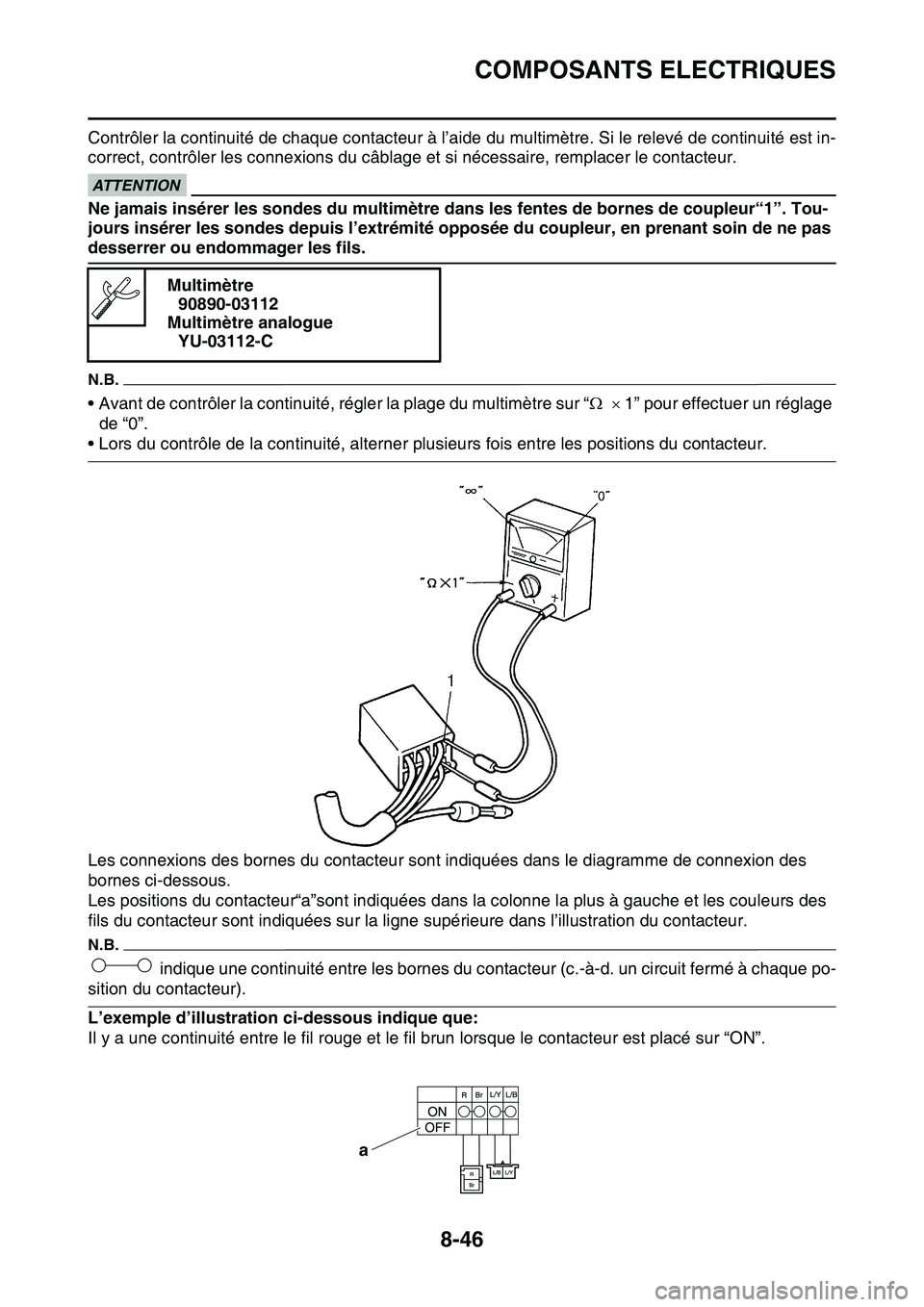

COMPOSANTS ELECTRIQUES
8-46
Contrôler la continuité de chaque contacteur à l’aide du multimètre. Si le relevé de continuité est in-
correct, contrôler les connexions du câblage et si nécessaire, remplacer le contacteur.
ECA14370
ATTENTION
Ne jamais insérer les sondes du multimètre dans les fentes de bornes de coupleur“1”. Tou-
jours insérer les sondes depuis l’extrémité opposée du coupleur, en prenant soin de ne pas
desserrer ou endommager les fils.
N.B.
• Avant de contrôler la continuité, régler la plage du multimètre sur “  1” pour effectuer un réglage
de “0”.
• Lors du contrôle de la continuité, alterner plusieurs fois entre les positions du contacteur.
Les connexions des bornes du contacteur sont indiquées dans le diagramme de connexion des
bornes ci-dessous.
Les positions du contacteur“a”sont indiquées dans la colonne la plus à gauche et les couleurs des
fils du contacteur sont indiquées sur la ligne supérieure dans l’illustration du contacteur.
N.B.
indique une continuité entre les bornes du contacteur (c.-à-d. un circuit fermé à chaque po-
sition du contacteur).
L’exemple d’illustration ci-dessous indique que:
Il y a une continuité entre le fil rouge et le fil brun lorsque le contacteur est placé sur “ON”. Multimètre
90890-03112
Multimètre analogue
YU-03112-C
a

A
A
A
A
B
R R R R R R RB
B
B
R
RRLgLg
B/W
B/YB/Y
B
B
B
PPPSb
B/L
P/B
P/B
Y
L
Y
L
L
G/W
Br/W
G/W
Br/WB/L
B/L
B/L
B/L
B/RB/R
R/BR/B
O
O
R
O
R
O
R
R
R
Sb
B
Gy
R
B/W
P
LB/L
B/L Gy B/L B/L B/L B/L B/L
L L
P P
B B B B
4
1
32
5
\f
7
8
10
\b
12
11
13
14
15
1\f
17
P P
Sb
R B
B/RR
RB
B/LGyBR
B/Y PSb
B B
RR/B
L YB/L
B/W RLg
B/LBr/W
B/L P/B L
B/LG/W
BB/Y
B
B/L B/L B/L B/L B/L B/LB B B B R R
P P P L L LR R R R R
B
O P
Gy
R
B/Y SbP/B
R/B Lg B/RG/WBr/WB/L L Y
R BB/L
Gy
ROOR(BLACK) (BLACK)
B/W
WIRING DIAGRAM
YZ450F (E) 2014 SCHÉMA DE CÂBLAGE
YZ450F (E) 2014
SCHALTPLAN
YZ450F (E) 2014
1SL-28199-80_W.D.indd 12013/09/16 8:57:28

A
A
A
A
B
(BLACK) (BLACK)
4
1
32
5
6
7
8
10
9
12
11
13
14
15
16
17
WIRING DIAGRAM
YZ450F (E) 2014 SCHÉMA DE CÂBLAGE
YZ450F (E) 2014
SCHALTPLAN
YZ450F (E) 2014
1SL-28199-80_W.D.indd 22013/09/16 8:57:28
