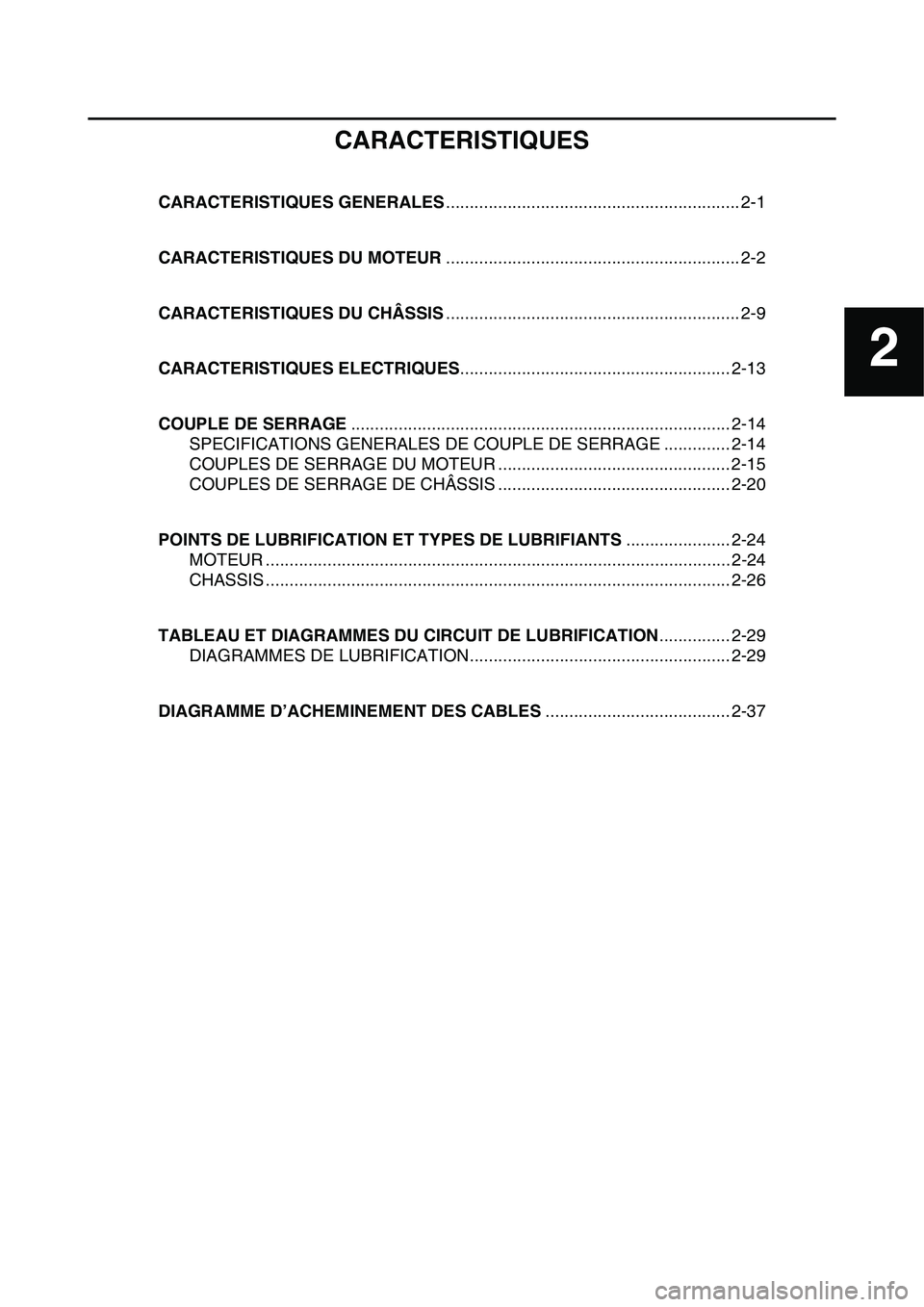

CARACTERISTIQUES
CARACTERISTIQUES GENERALES.............................................................. 2-1
CARACTERISTIQUES DU MOTEUR.............................................................. 2-2
CARACTERISTIQUES DU CHÂSSIS.............................................................. 2-9
CARACTERISTIQUES ELECTRIQUES......................................................... 2-13
COUPLE DE SERRAGE................................................................................ 2-14
SPECIFICATIONS GENERALES DE COUPLE DE SERRAGE .............. 2-14
COUPLES DE SERRAGE DU MOTEUR ................................................. 2-15
COUPLES DE SERRAGE DE CHÂSSIS ................................................. 2-20
POINTS DE LUBRIFICATION ET TYPES DE LUBRIFIANTS...................... 2-24
MOTEUR .................................................................................................. 2-24
CHASSIS .................................................................................................. 2-26
TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION............... 2-29
DIAGRAMMES DE LUBRIFICATION....................................................... 2-29
DIAGRAMME D’ACHEMINEMENT DES CABLES....................................... 2-37
2

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-29
FAS1SL1062

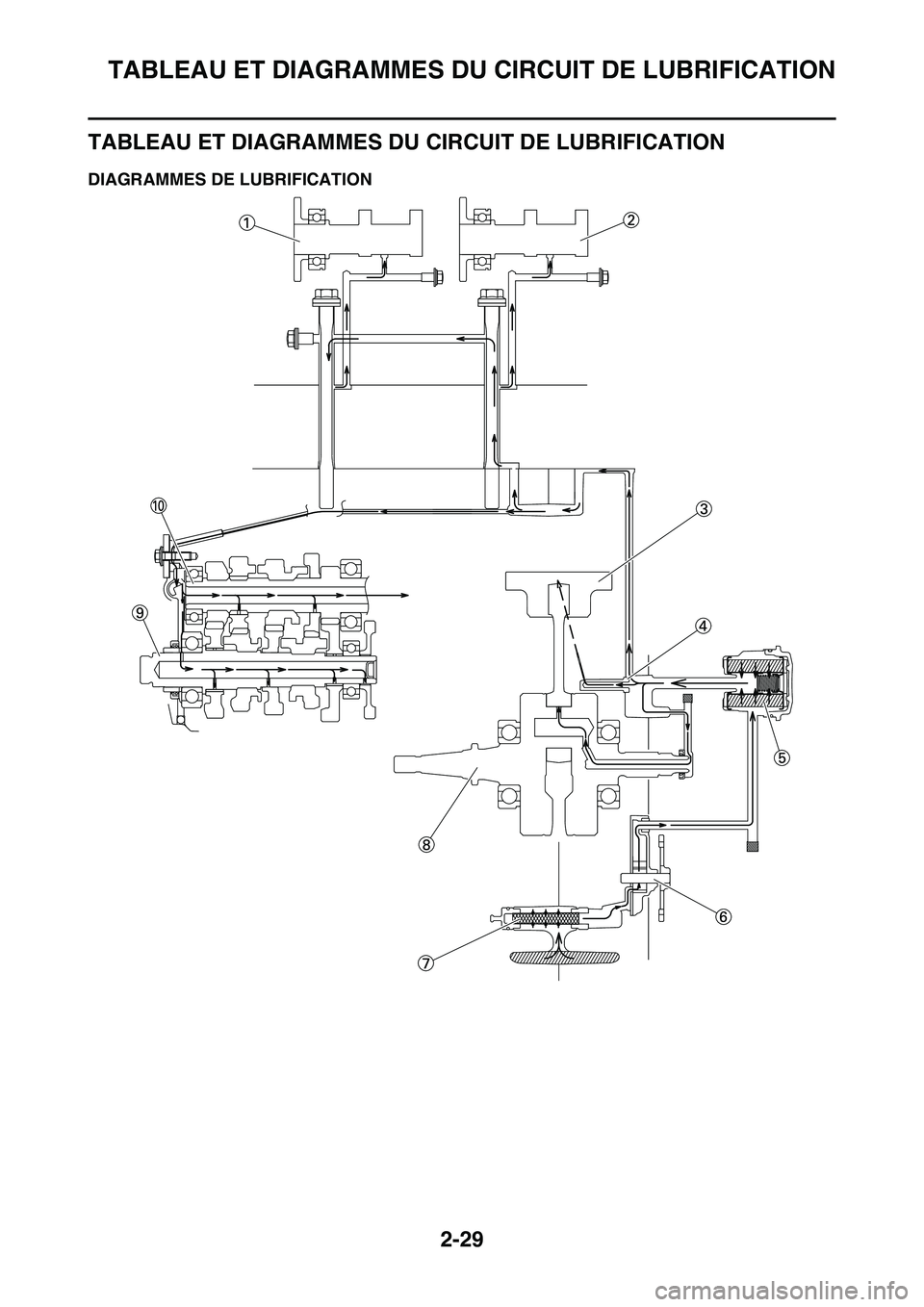

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
FAS1SL1063DIAGRAMMES DE LUBRIFICATION

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION

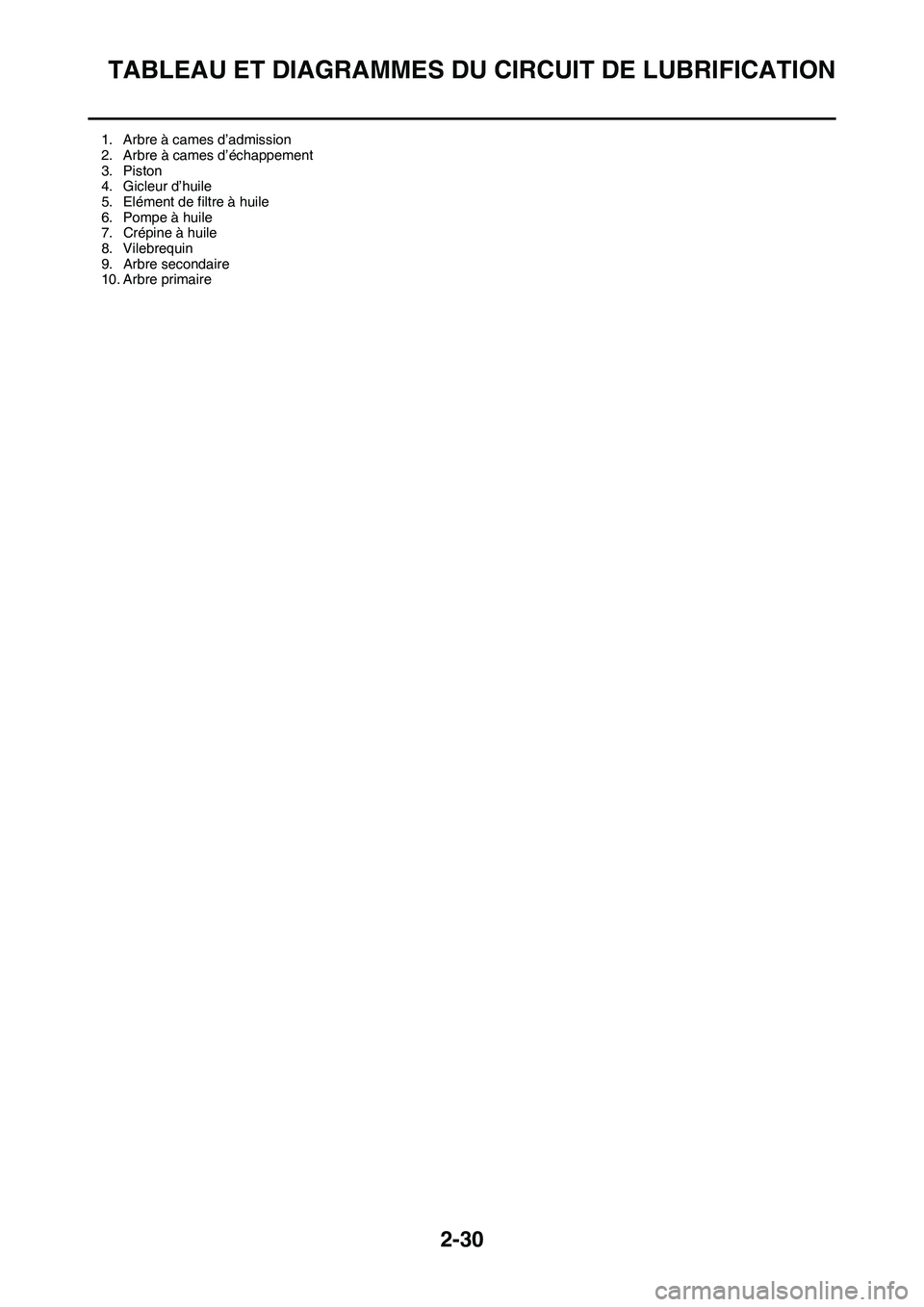

2-30
1. Arbre à cames d’admission
2. Arbre à cames d’échappement
3. Piston
4. Gicleur d’huile
5. Elément de filtre à huile
6. Pompe à huile
7. Crépine à huile
8. Vilebrequin
9. Arbre secondaire
10. Arbre primaire

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-31

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION

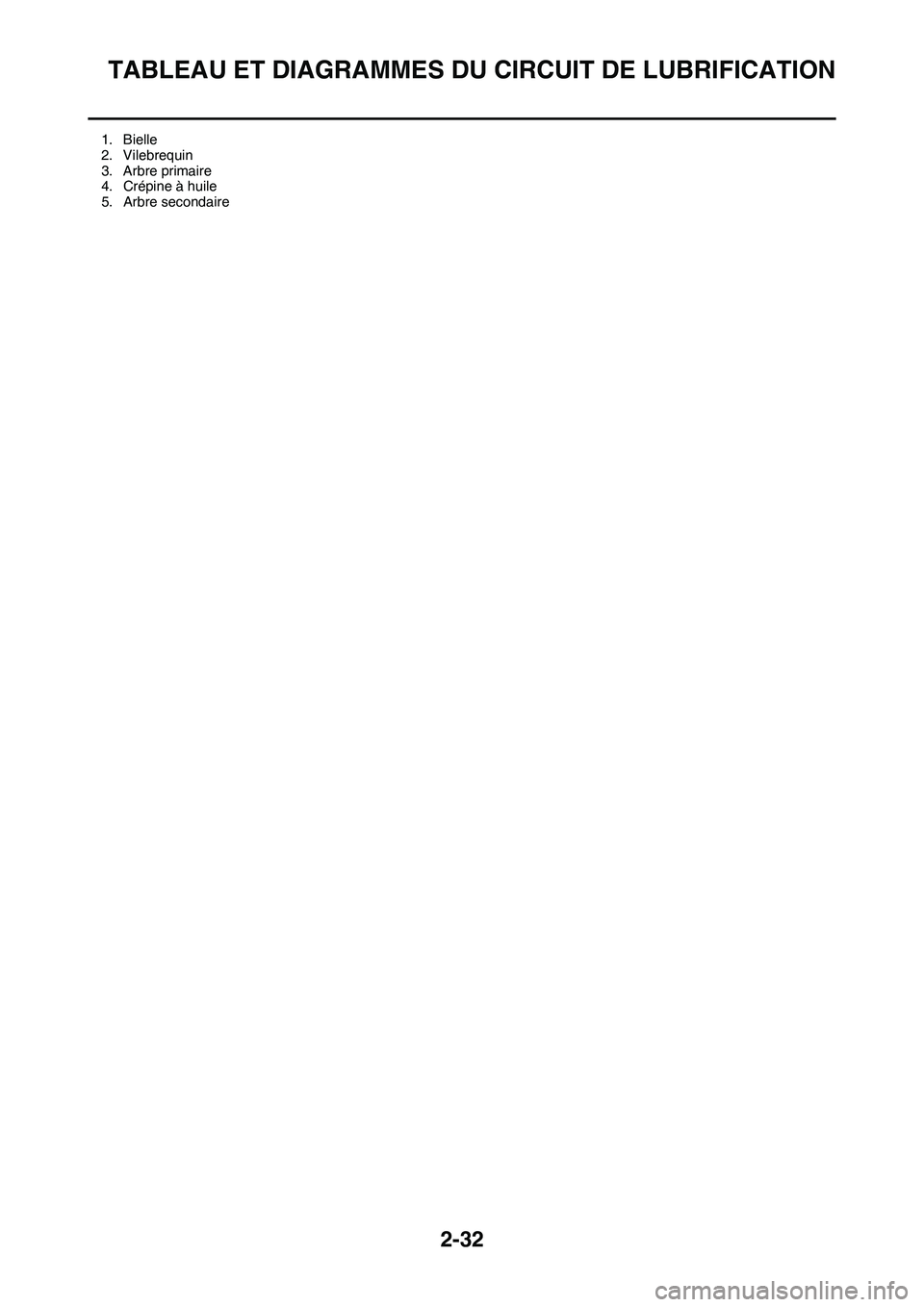

2-32

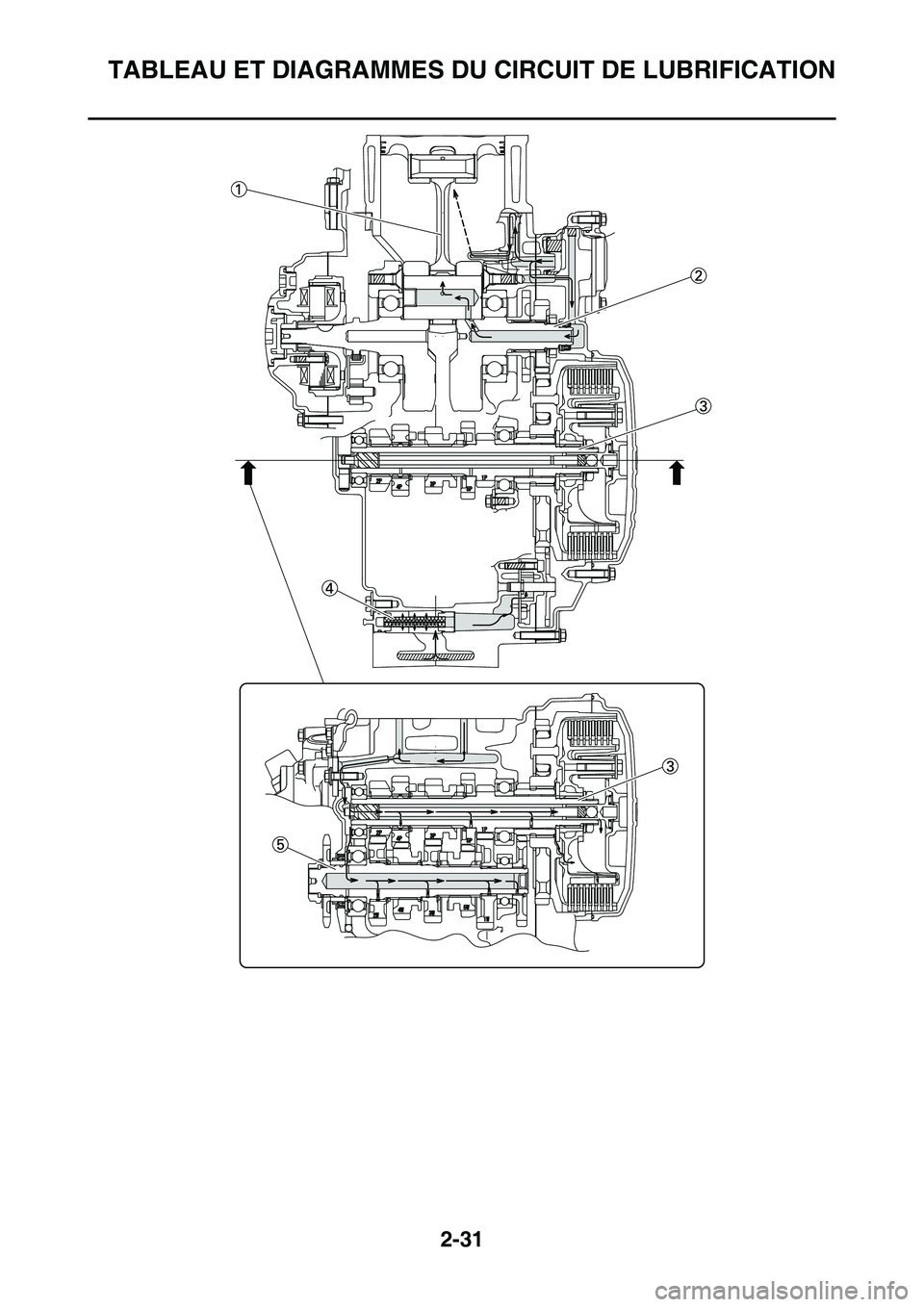

1. Bielle
2. Vilebrequin
3. Arbre primaire
4. Crépine à huile
5. Arbre secondaire

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-33

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-34

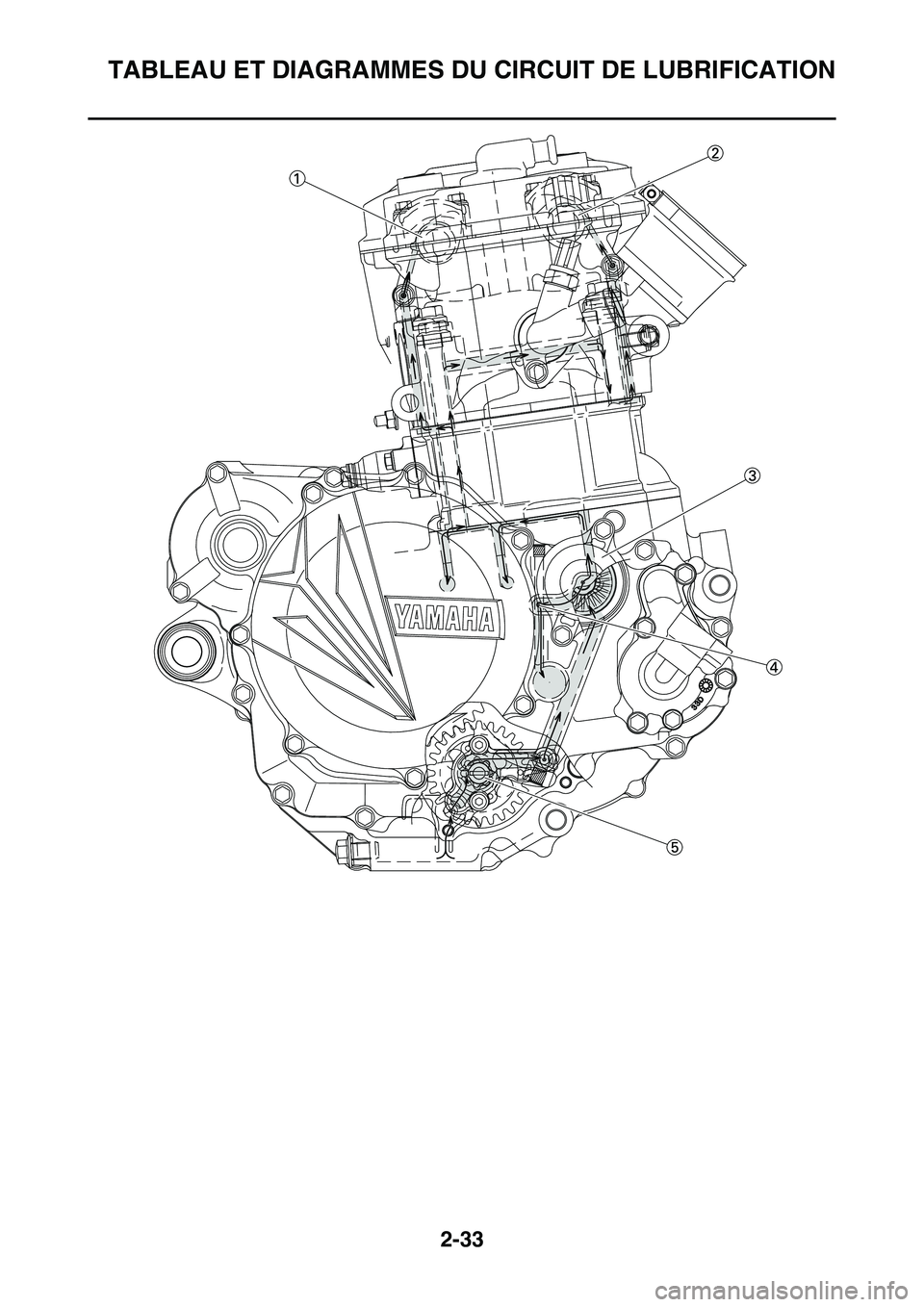

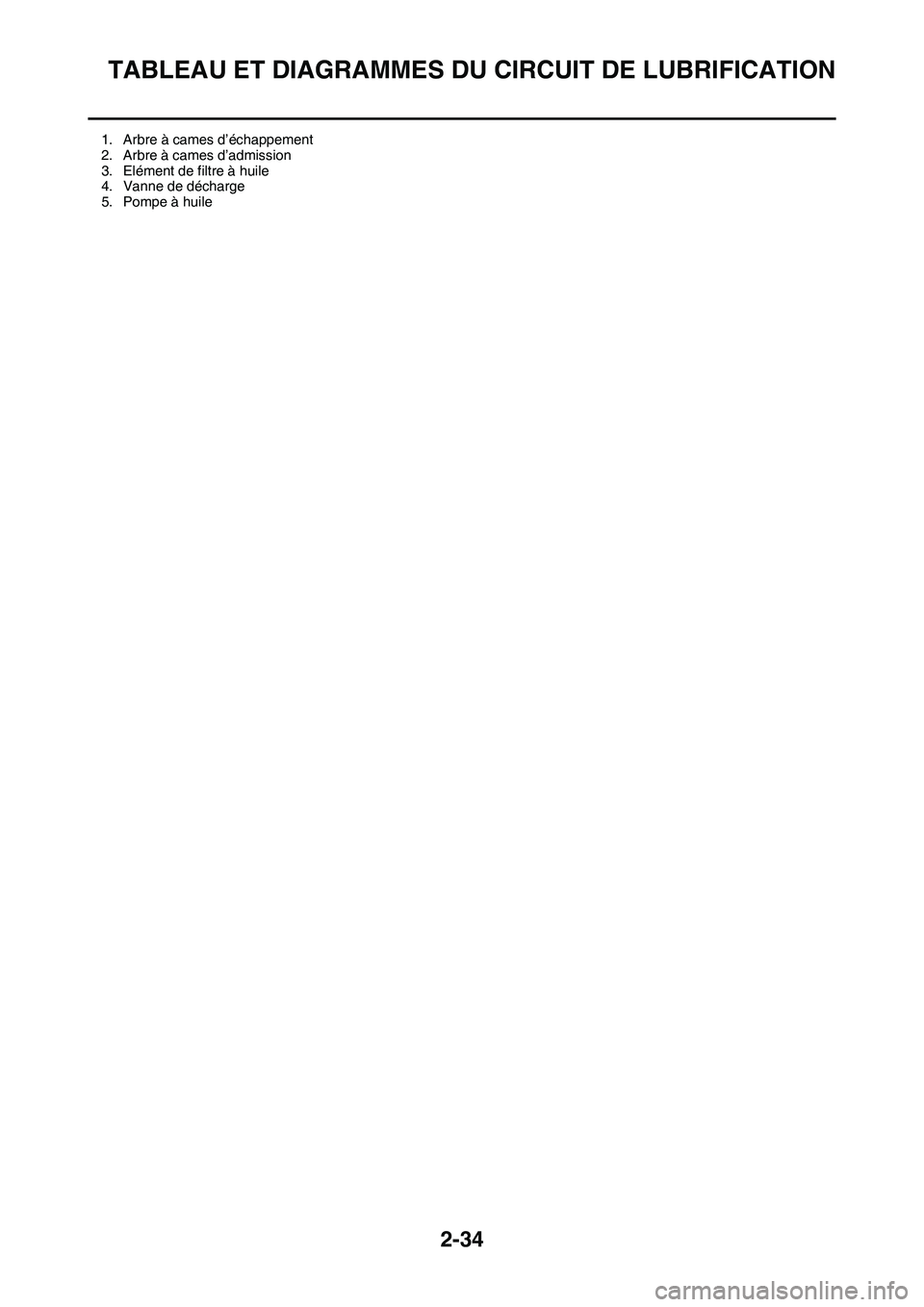

1. Arbre à cames d’échappement
2. Arbre à cames d’admission
3. Elément de filtre à huile
4. Vanne de décharge
5. Pompe à huile

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-35

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-36

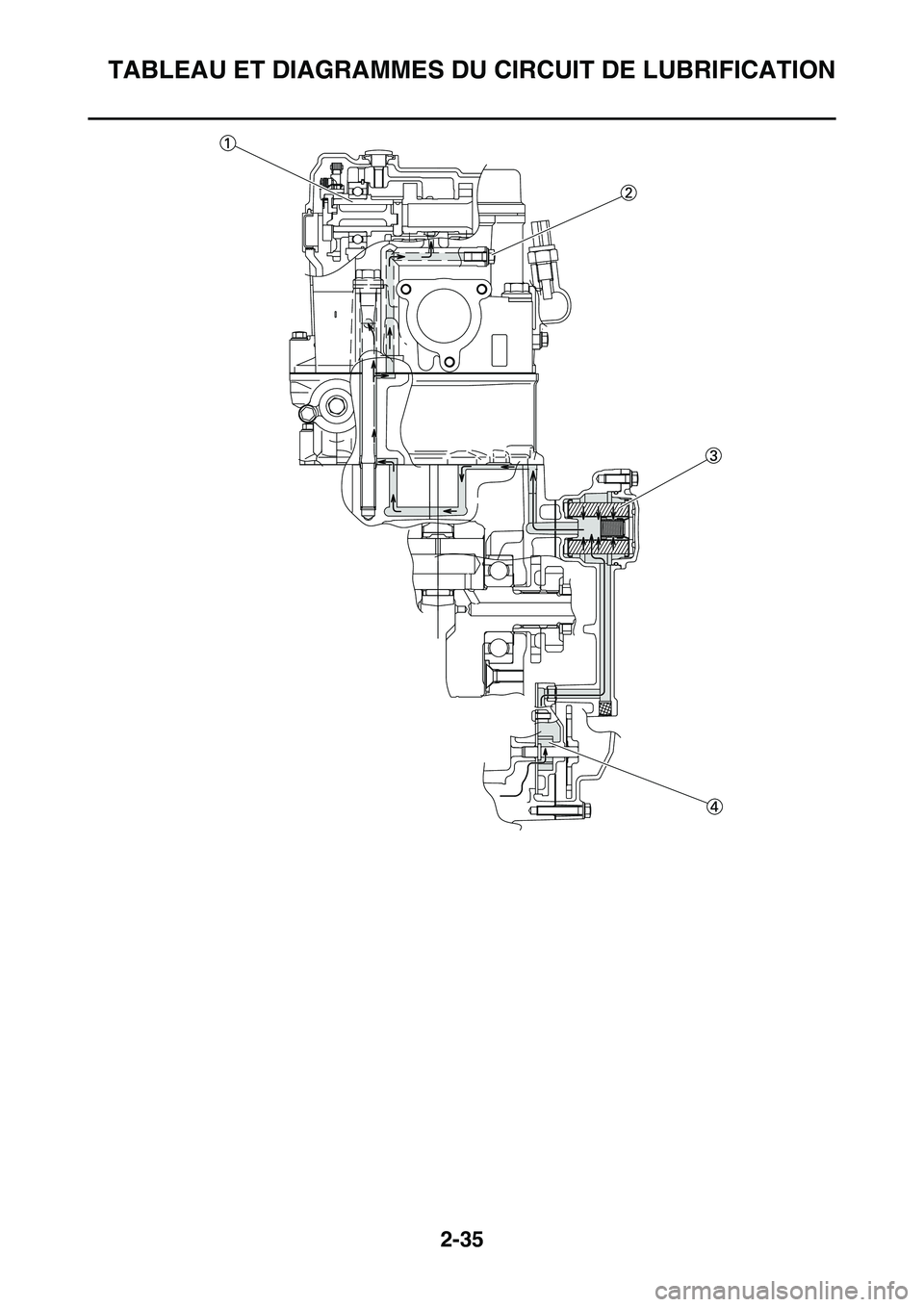

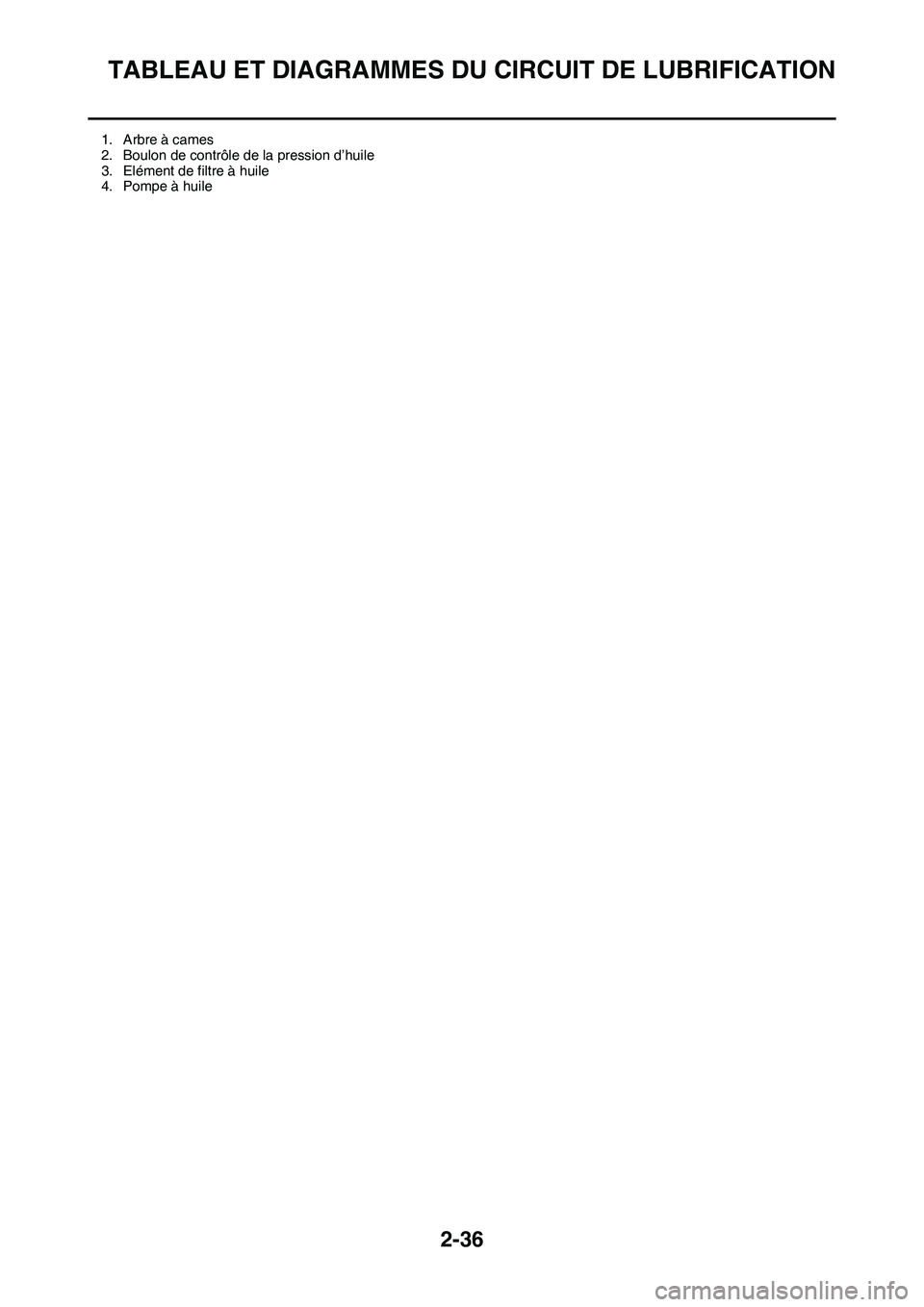

1. Arbre à cames
2. Boulon de contrôle de la pression d’huile
3. Elément de filtre à huile
4. Pompe à huile

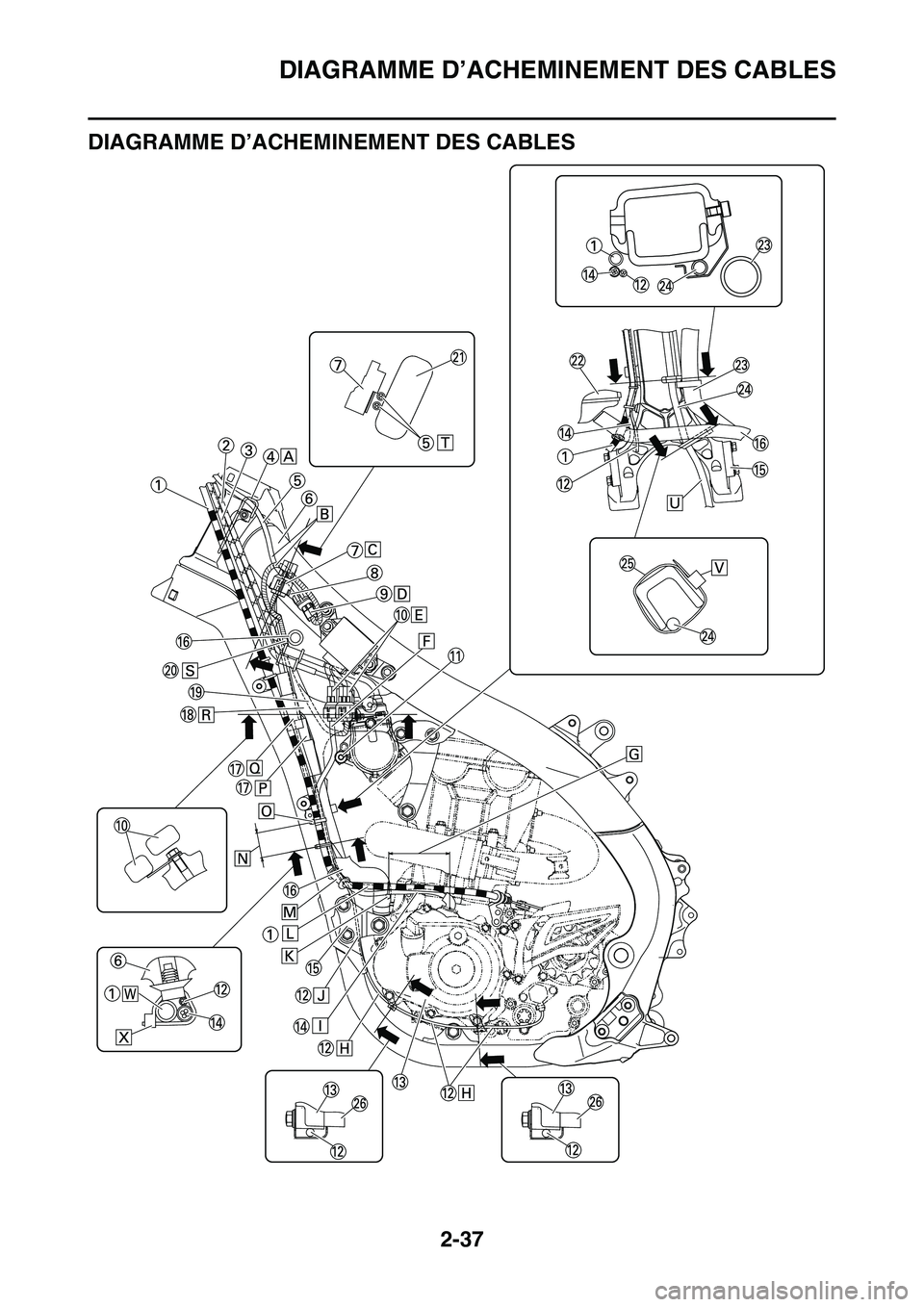

DIAGRAMME D’ACHEMINEMENT DES CABLES
2-37
FAS1SL1064
DIAGRAMME D’ACHEMINEMENT DES CABLES
