YAMAHA YZ65 2020 Betriebsanleitungen (in German)

Funktionen der Instrumente un d Be dienun gselemente
4-5
4
ACHTUNG
GCA15552
Niemals Zweitakt-Motoröl verschie de-
ner Sorten mischen. Stets die gleiche Öl-
sorte verwen den, um eine maximale Mo-
torleistun g zu g ewährleisten.
Falls eine an dere Ölsorte verwen det
wir d, sollten zuerst Kraftstofftank un d
Ver gaser- Schwimmerkammer völli g
entleert wer den, bevor die neue Sorte
nach gefüllt wir d.
Benzin
Der Motor dieses Modells wurde für den
Betrieb mit bleifreiem Superbenzin mit ei-
ner Oktanzahl von mindestens 91 [(R+M)/2]
oder mit einer Research-Oktanzahl (ROZ)
von mindestens 95 entwickelt. Wenn Klop-
fen oder Klingeln auftritt, probieren Sie eine
andere Benzinmarke aus.
ACHTUNG
GCA15591
Ausschließlich bleifreien Kraftstoff tan-
ken. Die Verwen dun g ver bleiten Kraft-
stoffs verursacht schwerwie gen de
S chäd en an Teilen d es Motors, zum Bei-
spiel an d en Kolbenrin gen un d d er Aus-
puffanla ge.
Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Metha-
nolhaltiger Gasohol sollte nicht verwendet
werden, da er Motor- oder Kraftstoffsys-
temprobleme verursachen kann. Füllen
des Kraftstofftanks
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Mit dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
1. Maximaler Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
12
UBR881G0.book Page 5 Wednesday, March 27, 2019 10:41 AM

Funktionen der Instrumente un d Be dienung selemente
4-6
4
ab wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig un d kann schwere od er
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichti g um. Sau-
g en Sie Benzin niemals mit dem Mun d
an. Falls S ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet od er etwas Benzin in Ihre
Au gen bekommen hab en, suchen Sie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, b etroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dun gsstü-
cke wechseln.
GAU13414
Kraftstofftank-Belüftun gs-
schlauch
Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
 Den Schlauchanschluss prüfen.
 Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.
 Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
1. Kraftstofftank-Belüftungsschlauch
1
UBR881G0.book Page 6 Wednesday, March 27, 2019 10:41 AM

Funktionen der Instrumente un d Be dienun gselemente
4-7
4
GAU41281
Kraftstoffhahn
Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist zwei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft.
ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet.
Normalbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
GAU13641
Chokeknopf
Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
1. Pfeilmarkierung über “OFF” platziert
1. Pfeilmarkierung über “ON” platziert
1
1
1. Chokeknopf
1(a)
(b)
UBR881G0.book Page 7 Wednesday, March 27, 2019 10:41 AM

Funktionen der Instrumente un d Be dienung selemente
4-8
4
GAU13651
Kickstarter
Zum Anlassen des Motors den Kickstarter-
hebel herausklappen und dann langsam
niedertreten, bis deutlicher Widerstand
spürbar wird; anschließend den Kickstarter
kräftig durchtreten. Dieses Modell ist mit ei-
nem Primär-Kickstarthebel ausgestattet,
wodurch in jedem Gang gestartet werden
kann, wenn die Kupplung ausgerückt ist.
Es wird jedoch empfohlen, das Getriebe
vor dem Starten in Neutral zu stellen.
GAU84041
Sitz bank
S itz bank ab nehmen
1. Die Rückseite der Sitzbank nach oben ziehen und die Schraube entfernen.
2. Die Sitzbank nach oben und hinten ziehen, um sie zu entfernen.
S itz bank montieren
1. Die Aufnahme an der Vorderseite der
Sitzbank auf den Vorsprung am Kraft-
stofftank stecken und dabei den Vor-
sprung an der Mitte der Sitzbank in die
Sitzhalterung stecken.
1. Kickstarterhebel
1
1. Schraube
1
UBR881G0.book Page 8 Wednesday, March 27, 2019 10:41 AM

Funktionen der Instrumente un d Be dienun gselemente
4-9

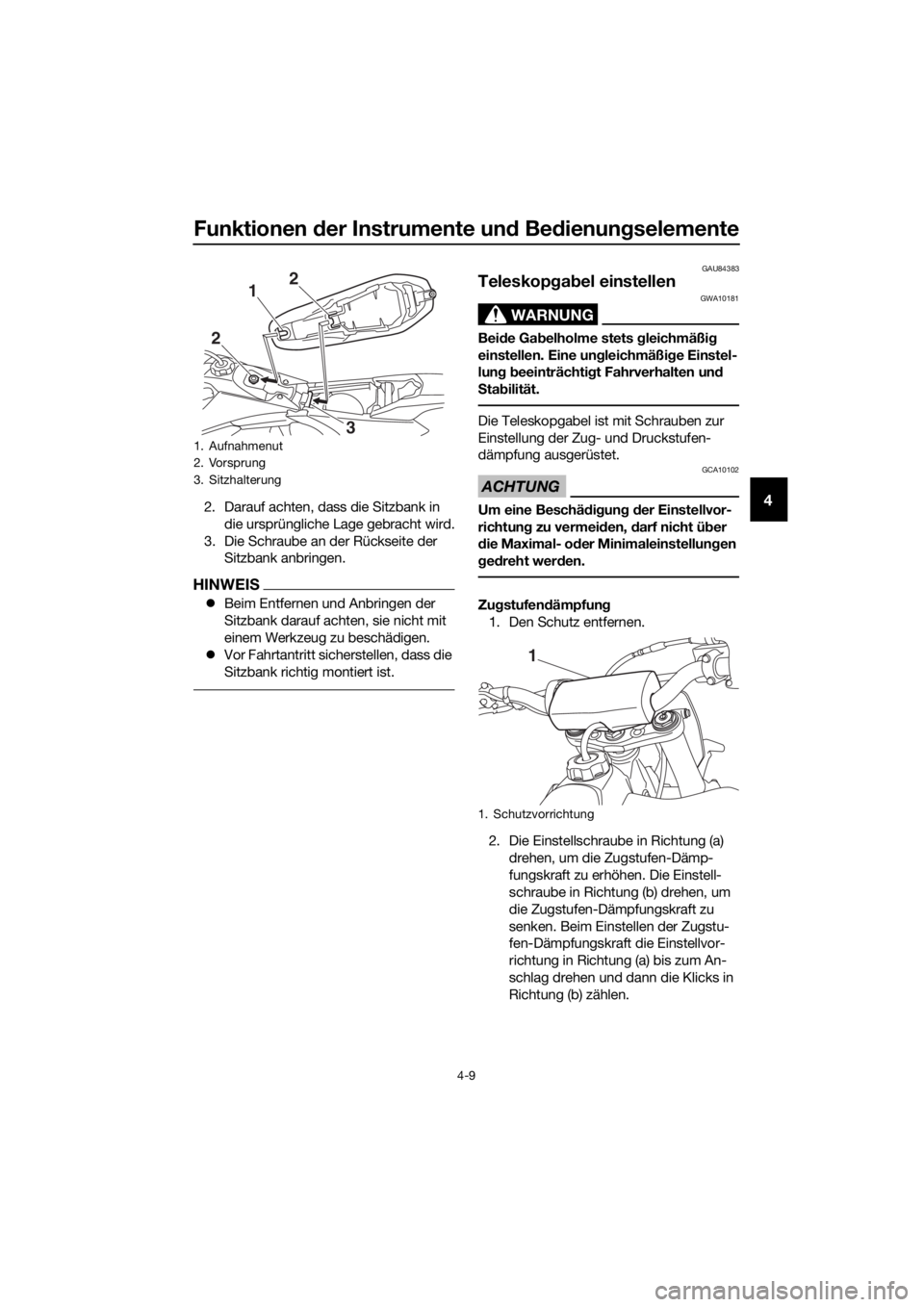

42. Darauf achten, dass die Sitzbank in
die ursprüngliche Lage gebracht wird.
3. Die Schraube an der Rückseite der Sitzbank anbringen.
HINWEIS
Beim Entfernen und Anbringen der
Sitzbank darauf achten, sie nicht mit
einem Werkzeug zu beschädigen.
 Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
GAU84383
Teleskopg ab el einstellen
WARNUNG
GWA10181
Bei de Ga belholme stets gleichmäßi g
einstellen. Eine un gleichmäßi ge Einstel-
lun g b eeinträchti gt Fahrverhalten un d
S ta bilität.
Die Teleskopgabel ist mit Schrauben zur
Einstellung der Zug- und Druckstufen-
dämpfung ausgerüstet.
ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.

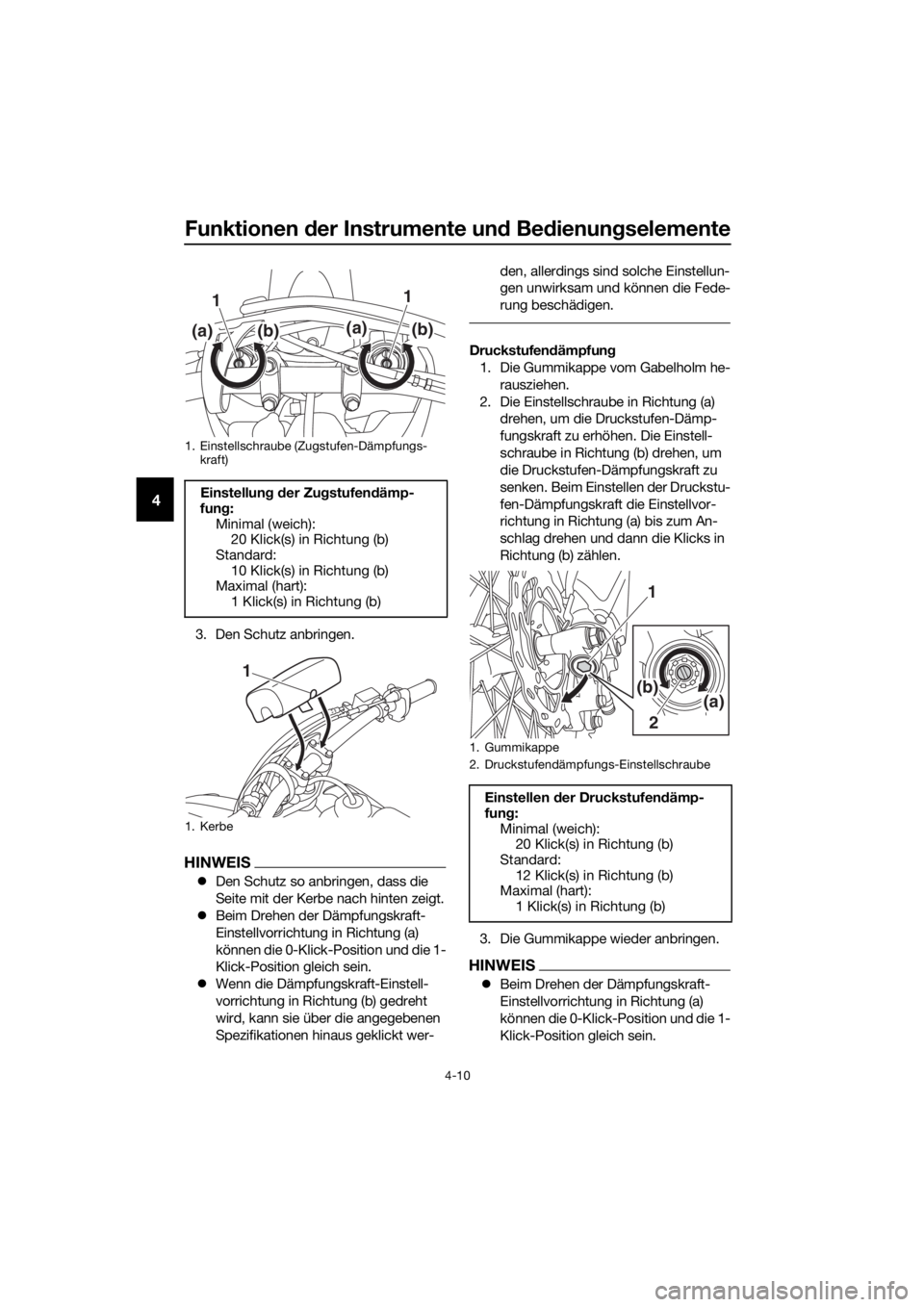

Zu gstufen dämpfun g
1. Den Schutz entfernen.
2. Die Einstellschraube in Richtung (a) drehen, um die Zugstufen-Dämp-
fungskraft zu erhöhen. Die Einstell-
schraube in Richtung (b) drehen, um
die Zugstufen-Dämpfungskraft zu
senken. Beim Einstellen der Zugstu-
fen-Dämpfungskraft die Einstellvor-
richtung in Richtung (a) bis zum An-
schlag drehen und dann die Klicks in
Richtung (b) zählen.
1. Aufnahmenut
2. Vorsprung
3. Sitzhalterung
3
2
1
2
1. Schutzvorrichtung
1
UBR881G0.book Page 9 Wednesday, March 27, 2019 10:41 AM

Funktionen der Instrumente un d Be dienung selemente
4-10
4
3. Den Schutz anbringen.
HINWEIS
Den Schutz so anbringen, dass die
Seite mit der Kerbe nach hinten zeigt.
 Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer- den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
Druckstufen
dämpfun g
1. Die Gummikappe vom Gabelholm he-
rausziehen.
2. Die Einstellschraube in Richtung (a) drehen, um die Druckstufen-Dämp-
fungskraft zu erhöhen. Die Einstell-
schraube in Richtung (b) drehen, um
die Druckstufen-Dämpfungskraft zu
senken. Beim Einstellen der Druckstu-
fen-Dämpfungskraft die Einstellvor-
richtung in Richtung (a) bis zum An-
schlag drehen und dann die Klicks in
Richtung (b) zählen.
3. Die Gummikappe wieder anbringen.
HINWEIS
 Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)
Einstellun g d er Zu gstufen dämp-
fun g:
Minimal (weich): 20 Klick(s) in Richtung (b)
Standard: 10 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
1. Kerbe
1 1
(a)
(b)(a)(b)
1
1. Gummikappe
2. Druckstufendämpfungs-Einstellschraube
Einstellen der Druckstufen dämp-
fun g:
Minimal (weich): 20 Klick(s) in Richtung (b)
Standard:
12 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
2
1
(a)(b)
UBR881G0.book Page 10 Wednesday, March 27, 2019 10:41 AM

Funktionen der Instrumente un d Be dienun gselemente
4-11
4
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.GAU84390

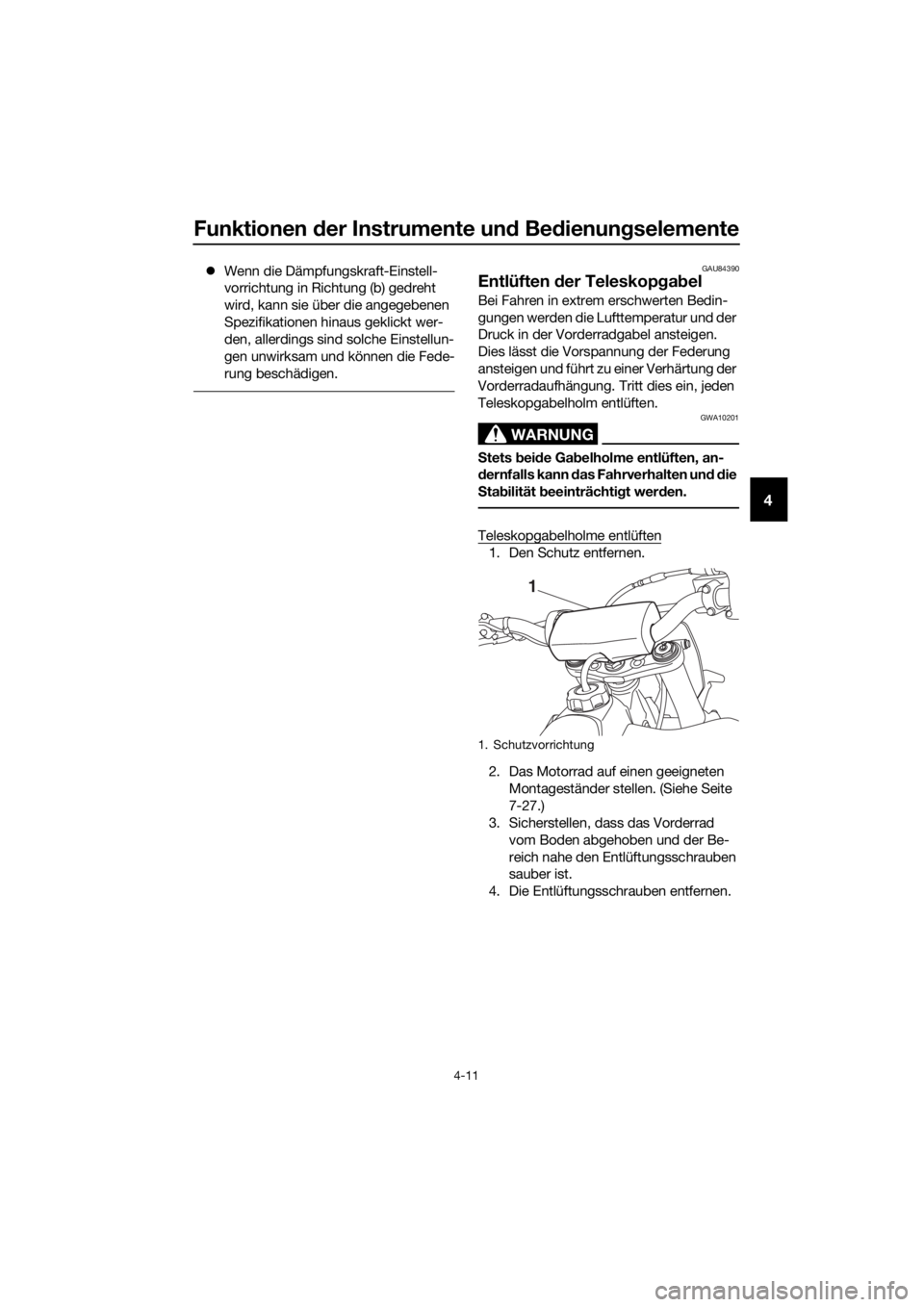

Entlüften der Teleskop gab el
Bei Fahren in extrem erschwerten Bedin-
gungen werden die Lufttemperatur und der
Druck in der Vorderradgabel ansteigen.
Dies lässt die Vorspannung der Federung
ansteigen und führt zu einer Verhärtung der
Vorderradaufhängung. Tritt dies ein, jeden
Teleskopgabelholm entlüften.
WARNUNG
GWA10201
S tets bei de Ga belholme entlüften, an-
d ernfalls kann das Fahrverhalten un d d ie
S ta bilität beeinträchti gt wer den.
Teleskopgabelholme entlüften
1. Den Schutz entfernen.
2. Das Motorrad auf einen geeigneten
Montageständer stellen. (Siehe Seite
7-27.)
3. Sicherstellen, dass das Vorderrad
vom Boden abgehoben und der Be-
reich nahe den Entlüftungsschrauben
sauber ist.
4. Die Entlüftungsschrauben entfernen.
1. Schutzvorrichtung
1
UBR881G0.book Page 11 Wednesday, March 27, 2019 10:41 AM

Funktionen der Instrumente un d Be dienung selemente
4-12
4

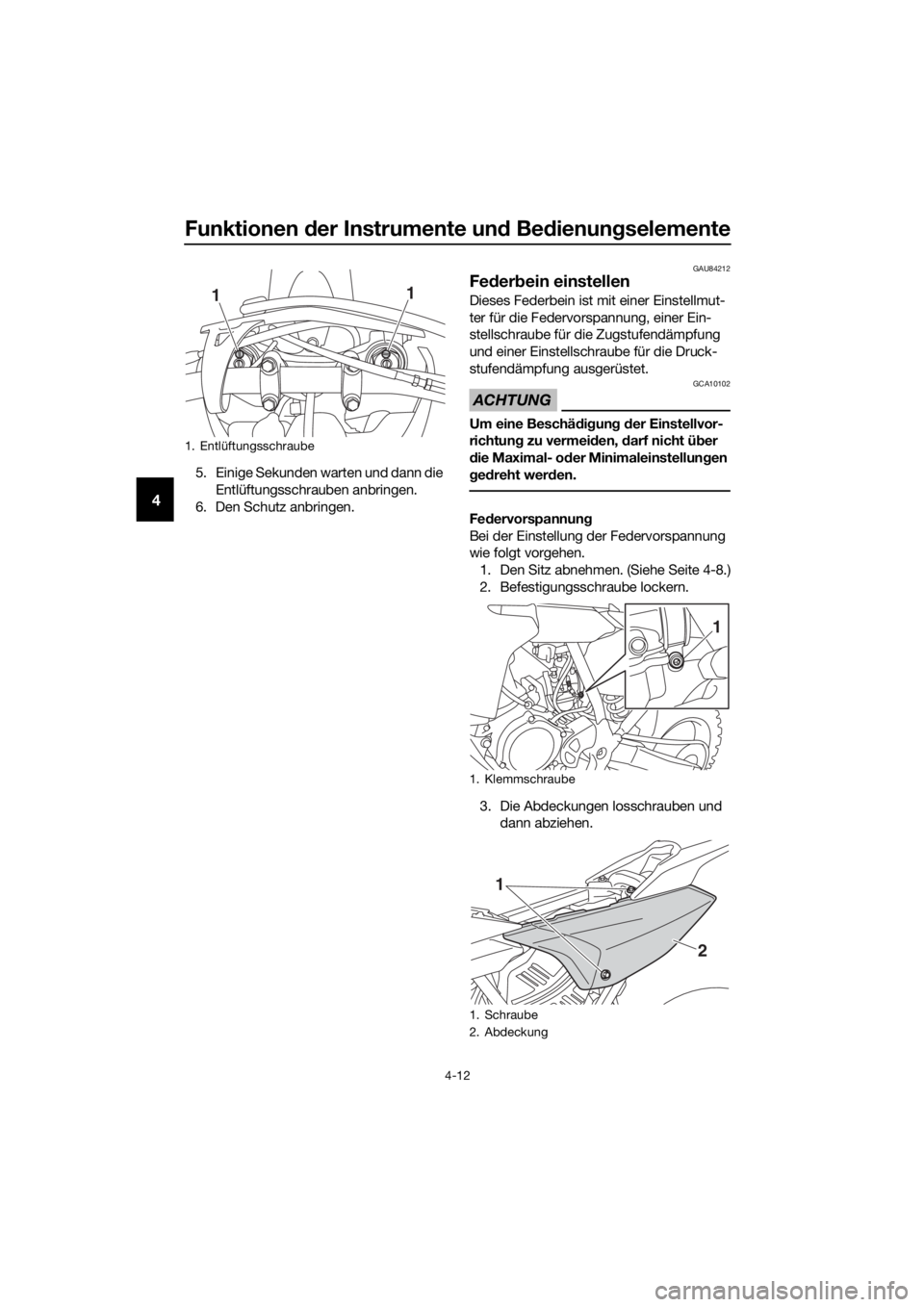

5. Einige Sekunden warten und dann die
Entlüftungsschrauben anbringen.
6. Den Schutz anbringen.
GAU84212
Fe der bein einstellen
Dieses Federbein ist mit einer Einstellmut-
ter für die Federvorspannung, einer Ein-
stellschraube für die Zugstufendämpfung
und einer Einstellschraube für die Druck-
stufendämpfung ausgerüstet.
ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.

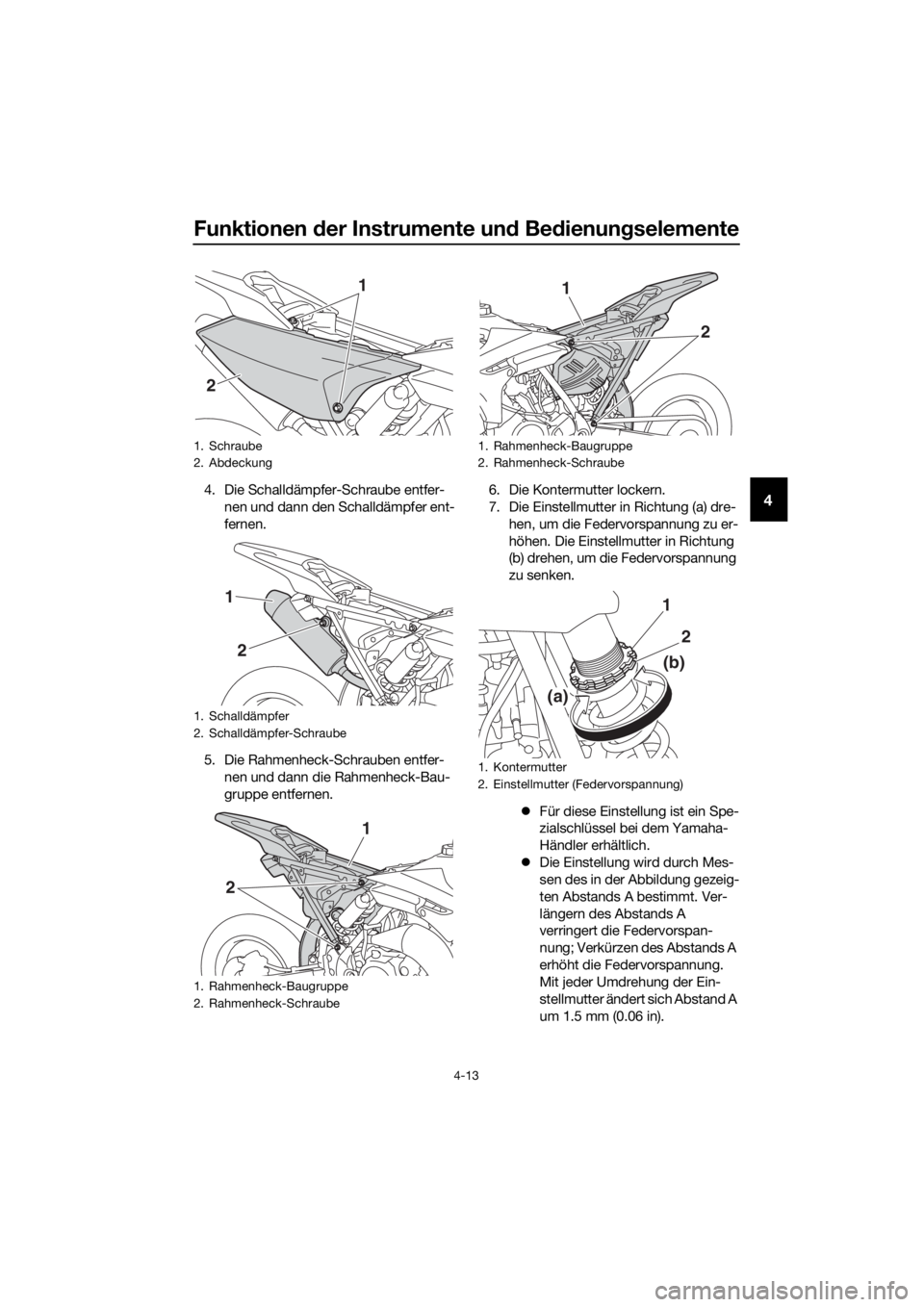

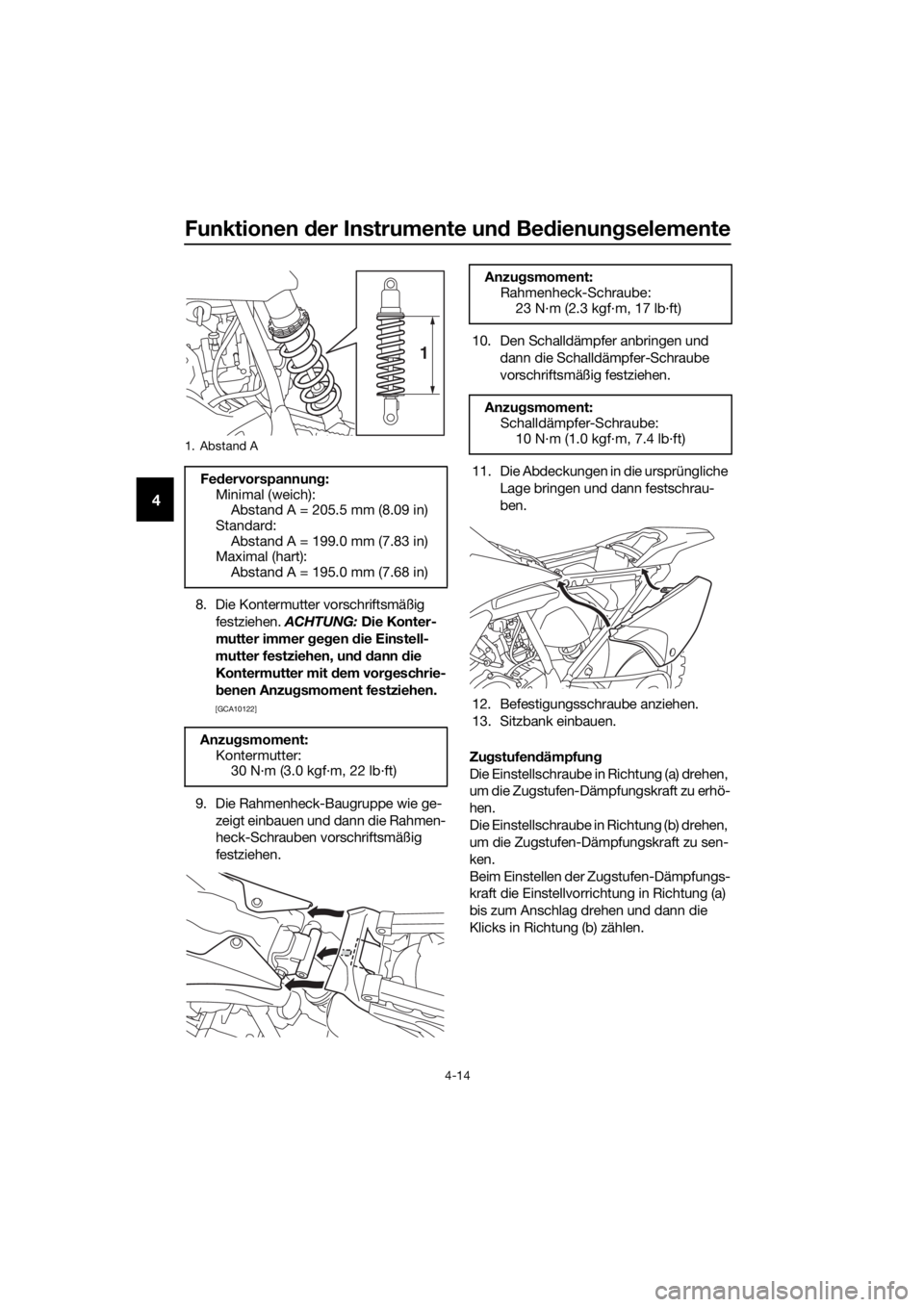

Fe dervorspannun g
Bei der Einstellung der Federvorspannung
wie folgt vorgehen. 1. Den Sitz abnehmen. (Siehe Seite 4-8.)
2. Befestigungsschraube lockern.
3. Die Abdeckungen losschrauben und dann abziehen.
1. Entlüftungsschraube
1 1
1. Klemmschraube
1. Schraube
2. Abdeckung
1
1
2
UBR881G0.book Page 12 Wednesday, March 27, 2019 10:41 AM

Funktionen der Instrumente un d Be dienun gselemente
4-13
44. Die Schalldämpfer-Schraube entfer-
nen und dann den Schalldämpfer ent-
fernen.
5. Die Rahmenheck-Schrauben entfer- nen und dann die Rahmenheck-Bau-
gruppe entfernen. 6. Die Kontermutter lockern.
7. Die Einstellmutter in Richtung (a) dre-
hen, um die Federvorspannung zu er-
höhen. Die Einstellmutter in Richtung
(b) drehen, um die Federvorspannung
zu senken.
 Für diese Einstellung ist ein Spe-
zialschlüssel bei dem Yamaha-
Händler erhältlich.
 Die Einstellung wird durch Mes-
sen des in der Abbildung gezeig-
ten Abstands A bestimmt. Ver-
längern des Abstands A
verringert die Federvorspan-
nung; Verkürzen des Abstands A
erhöht die Federvorspannung.
Mit jeder Umdrehung der Ein-
stellmutter ändert sich Abstand A
um 1.5 mm (0.06 in).
1. Schraube
2. Abdeckung
1. Schalldämpfer
2. Schalldämpfer-Schraube
1. Rahmenheck-Baugruppe
2. Rahmenheck-Schraube
1
2
2
1
2
1
1. Rahmenheck-Baugruppe
2. Rahmenheck-Schraube
1. Kontermutter
2. Einstellmutter (Federvorspannung)
2
1
1
2
(a)
(b)
UBR881G0.book Page 13 Wednesday, March 27, 2019 10:41 AM

Funktionen der Instrumente un d Be dienung selemente
4-14
4
8. Die Kontermutter vorschriftsmäßig
festziehen. ACHTUNG: Die Konter-
mutter immer geg en die Einstell-
mutter festziehen, un d d ann die
Kontermutter mit dem vor geschrie-
b enen Anzu gsmoment festziehen.

[GCA10122]
9. Die Rahmenheck-Baugruppe wie ge- zeigt einbauen und dann die Rahmen-
heck-Schrauben vorschriftsmäßig
festziehen. 10. Den Schalldämpfer anbringen und
dann die Schalldämpfer-Schraube
vorschriftsmäßig festziehen.
11. Die Abdeckungen in die ursprüngliche Lage bringen und dann festschrau-
ben.
12. Befestigungsschraube anziehen.
13. Sitzbank einbauen.
Zu gstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämpfungs-
kraft die Einstellvorrichtung in Richtung (a)
bis zum Anschlag drehen und dann die
Klicks in Richtung (b) zählen.
1. Abstand A
Fe dervorspannun g:
Minimal (weich): Abstand A = 205.5 mm (8.09 in)
Standard:
Abstand A = 199.0 mm (7.83 in)
Maximal (hart): Abstand A = 195.0 mm (7.68 in)
Anzu gsmoment:
Kontermutter: 30 N·m (3.0 kgf·m, 22 lb·ft)
1
Anzu gsmoment:
Rahmenheck-Schraube:
23 N·m (2.3 kgf·m, 17 lb·ft)
Anzu gsmoment:
Schalldämpfer-Schraube:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
UBR881G0.book Page 14 Wednesday, March 27, 2019 10:41 AM
