Regelmäßi ge Wartun g un d Einstellun g
7-11
7

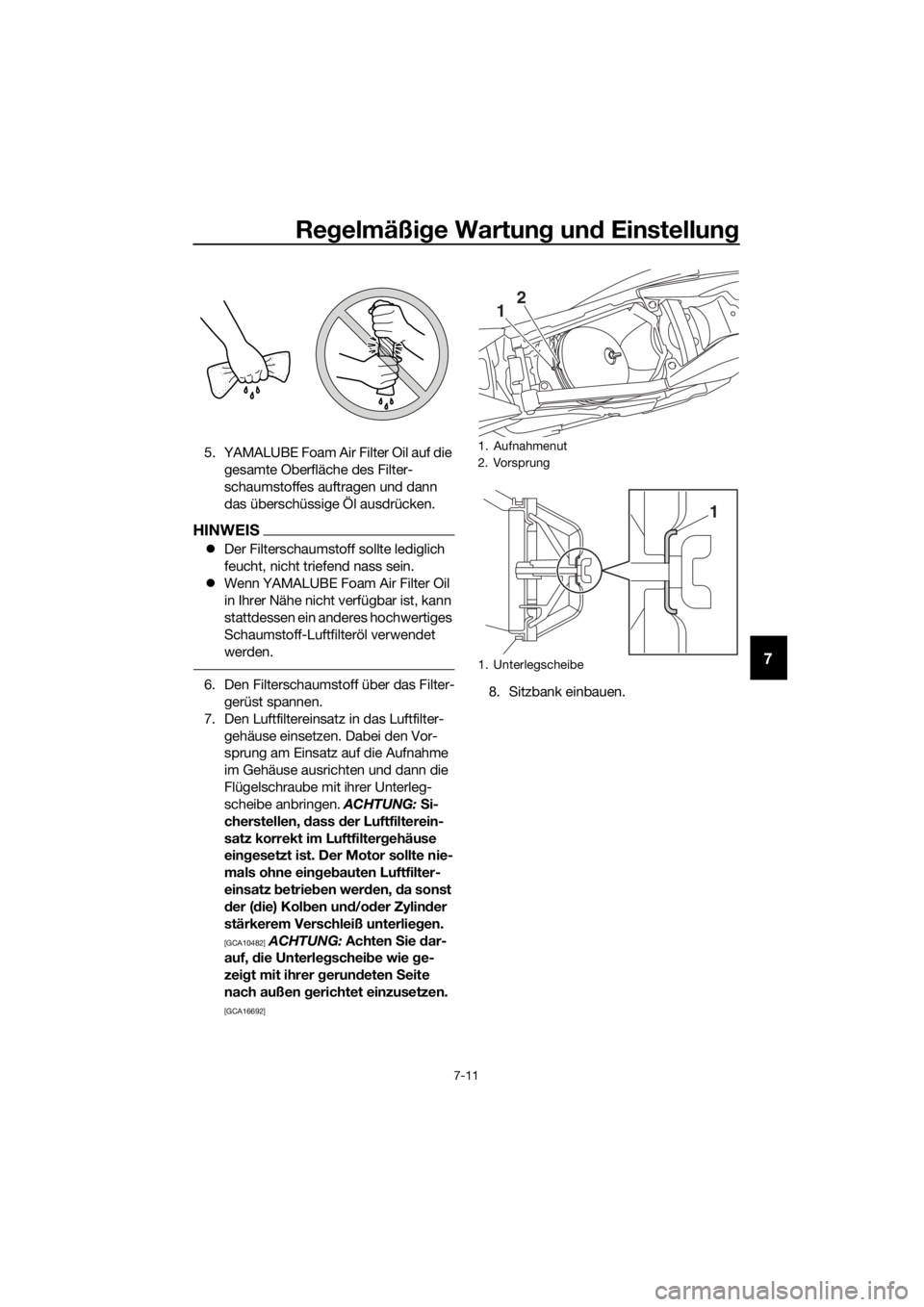

5. YAMALUBE Foam Air Filter Oil auf die
gesamte Oberfläche des Filter-
schaumstoffes auftragen und dann
das überschüssige Öl ausdrücken.
HINWEIS
Der Filterschaumstoff sollte lediglich
feucht, nicht triefend nass sein.
 Wenn YAMALUBE Foam Air Filter Oil
in Ihrer Nähe nicht verfügbar ist, kann
stattdessen ein anderes hochwertiges
Schaumstoff-Luftfilteröl verwendet
werden.
6. Den Filterschaumstoff über das Filter-
gerüst spannen.
7. Den Luftfiltereinsatz in das Luftfilter- gehäuse einsetzen. Dabei den Vor-
sprung am Einsatz auf die Aufnahme
im Gehäuse ausrichten und dann die
Flügelschraube mit ihrer Unterleg-
scheibe anbringen. ACHTUNG: S i-
cherstellen, dass der Luftfilterein-
satz korrekt im Luftfilter gehäuse
ein gesetzt ist. Der Motor sollte nie-
mals ohne ein geb auten Luftfilter-
einsatz betrie ben wer den, da sonst
d er ( die) Kol ben un d/od er Zylin der
stärkerem Verschleiß unterlie gen.

[GCA10482]
ACHTUNG: Achten Sie dar-
auf, die Unterle gschei be wie g e-
zei gt mit ihrer gerun deten Seite
nach außen gerichtet einzusetzen.

[GCA16692]
8. Sitzbank einbauen.
1. Aufnahmenut
2. Vorsprung
1. Unterlegscheibe
1 2
1
UBR882G0.book Page 11 Wednesday, February 26, 2020 1:15 PM

Regelmäßi ge Wartun g un d Einstellun g
7-12
7
GAU42111
Vergaser einstellen
Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst
genaue Einstellung. Die meisten Einstellar-
beiten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.
ACHTUNG
GCA10551
Die im Yamaha-Werk vor genommene
Ver gasereinstellun g b eruht auf zahlrei-
chen Tests. Eine Än derun g d ieser Ein-
stellun g ohne ausreichen de Fachkennt-
nis kann zu Leistun gsa bfall un d
Motorschäd en führen.
GAU44391
Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muss ggf. eingestellt
werden.
1. Den Motor anlassen und gründlich
warmlaufen lassen.
2. Die Leerlaufeinstellschraube so weit verstellen, bis der Motor mit kleinst-
möglicher Drehzahl läuft.
3. Zum Erhöhen der Leerlaufdrehzahl die Leerlaufeinstellschraube in Richtung
(a) drehen. Zum Verringern der Leer-
laufdrehzahl die Leerlaufeinstell-
schraube in Richtung (b) drehen.
1. Leerlaufeinstellschraube
1
(b)(a)
UBR882G0.book Page 12 Wednesday, February 26, 2020 1:15 PM

Regelmäßi ge Wartun g un d Einstellun g
7-13
7
GAU48434

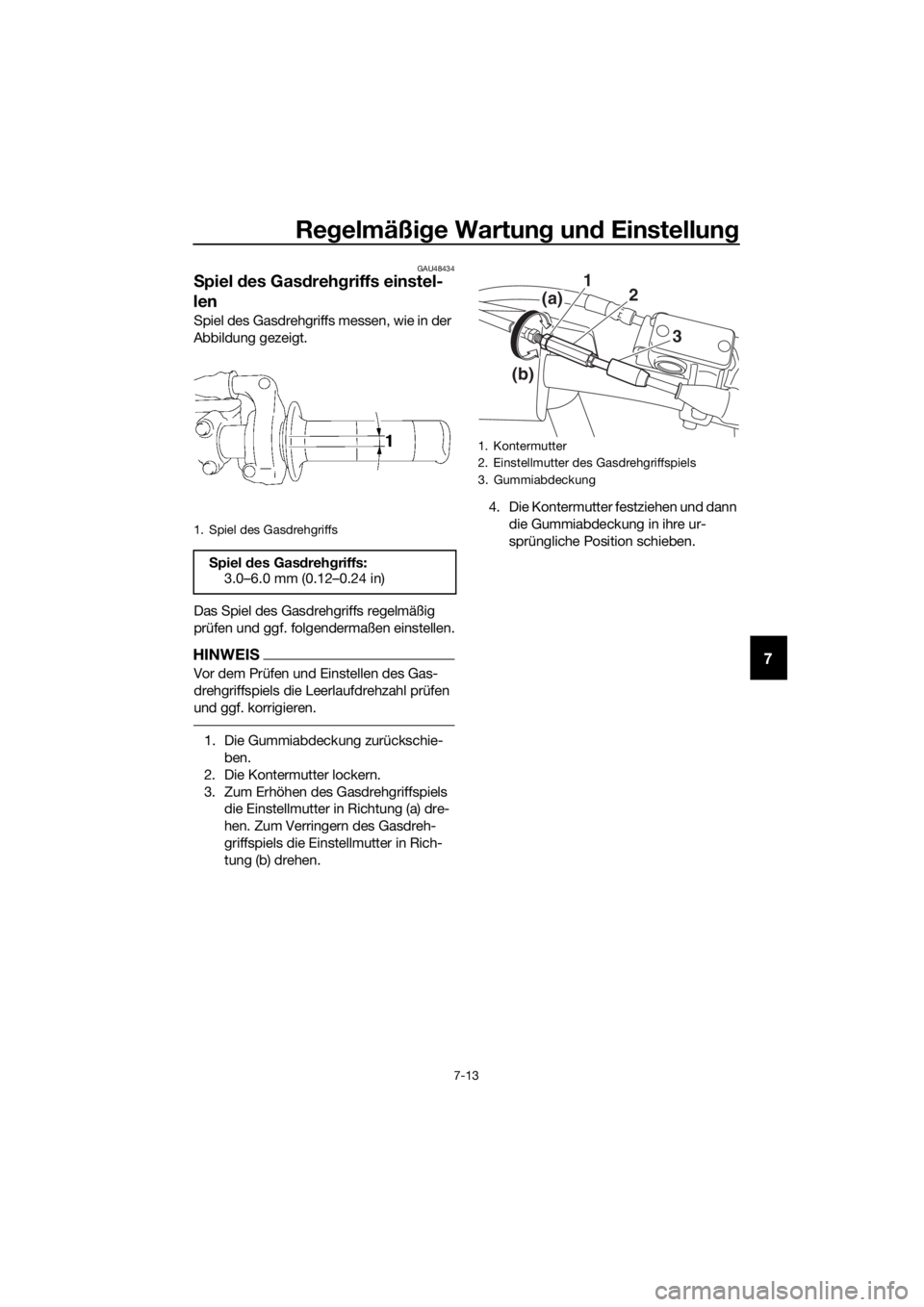

Spiel des Gas dreh griffs einstel-
len
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. folgendermaßen einstellen.
HINWEIS
Vor dem Prüfen und Einstellen des Gas-
drehgriffspiels die Leerlaufdrehzahl prüfen
und ggf. korrigieren.
1. Die Gummiabdeckung zurückschie-
ben.
2. Die Kontermutter lockern.
3. Zum Erhöhen des Gasdrehgriffspiels die Einstellmutter in Richtung (a) dre-
hen. Zum Verringern des Gasdreh-
griffspiels die Einstellmutter in Rich-
tung (b) drehen. 4. Die Kontermutter festziehen und dann
die Gummiabdeckung in ihre ur-
sprüngliche Position schieben.
1. Spiel des Gasdrehgriffs
Spiel des Gas dreh griffs:
3.0–6.0 mm (0.12–0.24 in)
1. Kontermutter
2. Einstellmutter des Gasdrehgriffspiels
3. Gummiabdeckung
1 2
3
(a)
(b)
UBR882G0.book Page 13 Wednesday, February 26, 2020 1:15 PM

Regelmäßi ge Wartun g un d Einstellun g
7-14
7
GAU65042
Reifen
Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA14382
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifenluft druck muss in Ü ber-
einstimmun g mit dem Gewicht des
Fahrers, der Fahr geschwin dig keit
un d d en Fahr bed in gun gen ein ge-
stellt wer den.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen.
ACHTUNG
GCA15582
 Sicherstellen, dass die Schlauchsi-
cherun g fest an gezo gen ist. Eine
lose Schlauchsicherun g führt d azu,
d ass der Reifen b ei zu niedri gem
Reifen druck von d er Felge rutscht.
 Sicherstellen, dass der Ventilein-
satz senkrecht steht. Ein schrä g
stehen der Ventilstutzen zei gt an,
d ass der Reifen g eg enü ber seiner
ursprün glichen La ge auf d er Felge
verrutscht ist. Drehen Sie den Rei-
fen so, d ass der Ventilstutzen wie-
d er gerad e steht.
Bei unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von ei-
ner Yamaha-Fachwerkstatt wechseln las-
sen.
Reifenausführun g
Die Räder dieses Modells sind mit
Schlauchreifen bestückt.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
S
tan dar d-Reifenluft druck:
Vo r n :
100 kPa (1.00 kgf/cm², 15 psi)
Hinten: 100 kPa (1.00 kgf/cm², 15 psi)
1. Reifenflanke
2. Profiltiefe
Min destprofiltiefe (vorn un d hinten):
4.0 mm (0.16 in)
1
2
UBR882G0.book Page 14 Wednesday, February 26, 2020 1:15 PM

Regelmäßi ge Wartun g un d Einstellun g
7-15
7
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vorder- un d Hinterreifen sollten im-
mer vom sel ben Hersteller un d von glei-
cher Ausführun g sein. An derenfalls kann
sich das Fahrverhalten des Fahrzeu gs
än dern un d es kann zu Unfällen kom-
men.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA14391
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Ü bermäßi g
a bgefahrene Reifen beeinträchti-
g en die Fahrsta bilität un d können
zum Verlust d er Kontrolle über das
Motorra d führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun hab en, sowie den Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die notwend ig e
fachliche Erfahrun g verfü gt. 
Ein beschäd ig ter Schlauch sollte
am besten nicht mehr repariert
wer den. Falls d ie Lage es je doch er-
for dert, die Reparatur mit g rößter


S or gfalt ausführen un d d en
S chlauch dann mö glichst bal d er-
neuern.
Vo r derreifen:
Größe: 60/100-14 30M
Hersteller/Modell:
MAXXIS/MAXXCROSS SI
Hinterreifen: Größe:
80/100-12 41M
Hersteller/Modell: MAXXIS/MAXXCROSS SI
UBR882G0.book Page 15 Wednesday, February 26, 2020 1:15 PM

Regelmäßi ge Wartun g un d Einstellun g
7-16
7
GAU48322
Speichenrä der
WARNUNG
GWA10611
Die Rä der dieses Mo dells sin d nicht für
d en Ge brauch von S chlauchlos-Reifen
aus geleg t. Keine S chlauchlos-Reifen für
d ieses Mo dell verwen den.
Optimale Lenkstabilit ät, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.  Vor jeder Fahrt sollten die Radfelgen
auf Risse, Verbiegung, Verzug oder
andere Beschädigungen und die
Speichen auf Lockerheit oder Be-
schädigung kontrolliert werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
GAU65775
Kupplun gshe bel- Spiel einstellen
Spiel des Kupplungshebels messen, wie in
der Abbildung gezeigt.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
den Einsteller für das Kupplungshebel-
Spiel in Richtung (a) drehen. Zum Verrin-
gern des Kupplungshebel-Spiels den Ein-
steller in Richtung (b) drehen.
HINWEIS
Falls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-
dermaßen verfahren.
1. Den Einsteller vollständig in Richtung
(a) drehen, um den Kupplungszug zu
lockern.
2. Die Gummiabdeckung und den Ein-
steller für das Kupplungshebel-Spiel
auf dem Kupplungszug weiter nach
unten schieben und dann die Konter-
mutter lockern.
3. Zum Erhöhen des Kupplungshebel- Spiels die Einstellschraube für das
Kupplungshebel-Spiel in Richtung (a)
1. Kupplungshebel-Spiel
2. Einstellvorrichtung des Kupplungshebel-Spiels
Kupplun gshe bel- Spiel:
7.0–12.0 mm (0.28–0.47 in)
2
1 (b)
(a)
UBR882G0.book Page 16 Wednesday, February 26, 2020 1:15 PM

Regelmäßi ge Wartun g un d Einstellun g
7-17
7
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
4. Die Kontermutter am Kupplungszug festziehen.
5. Den Kupplungshebel-Spiel-Einsteller
und die Gummiabdeckung in ihre ur-
sprünglichen Positionen schieben,
dabei sicherstellen, dass die Aufnah-
me in dem Einsteller auf die Aufnahme
in der Einstellschraube ausgerichtet
ist.GAU37914
Spiel des Han dbremshe bels prü-
fen
An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremshe bels kann
b ed euten, dass sich Luft im hyd rauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen Sie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit d em Fahr-
zeu g fahren. Luft in d er Bremsanlage
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
1. Kontermutter
2. Einstellschraube für das Spiel des Kupp-
lungshebels
3. Einstellvorrichtung des Kupplungshebel- Spiels
4. Gummiabdeckung
1. Aufnahmenut
4
3
2
1
(b)
(a)
1
1. Kein Bremshebelspiel
UBR882G0.book Page 17 Wednesday, February 26, 2020 1:15 PM

Regelmäßi ge Wartun g un d Einstellun g
7-18
7
GAU44821
Fußschalthe bel prüfen
Vor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22411S chei ben brems belä ge vorn
Die Vorderrad-Scheibenbremse weist Ver-
schleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Bremse betätigen und die Verschleißanzei-
ger beobachten. Wenn ein Verschleißanzei-
ger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU46292S chei ben brems belä ge hinten
1. Verschleißanzeiger des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags
1
1
UBR882G0.book Page 18 Wednesday, February 26, 2020 1:15 PM

Regelmäßi ge Wartun g un d Einstellun g
7-19
7
Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.GAU22583
Bremsflüssi gkeitsstan d kontrol-
lieren
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Den Bremsflüssigkeitsstand
bei aufrecht stehendem Vorratsbehälter
kontrollieren. Falls erforderlich, Bremsflüs-
sigkeit nachfüllen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschäd ig en.
Deshalb vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.
Vor derra dbremse
Hinterra dbremse
Vo r
geschrieb ene Bremsflüssi gkeit:
DOT 4
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
UBR882G0.book Page 19 Wednesday, February 26, 2020 1:15 PM

Regelmäßi ge Wartun g un d Einstellun g
7-20
7
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal.
 Ein niedriger Bremsflüssigkeitsstand
könnte darauf hinweisen, dass die
Bremsbeläge abgenutzt sind oder ein
Leck im Bremssystem vorhanden ist;
daher auf jeden Fall die Bremsbeläge
auf Verschleiß und das Bremssystem
auf Lecks überprüfen.
 Bei plötzlichem Absinken des Brems-
flüssigkeitsstandes die Bremsanlage
vor dem nächsten Fahrtantritt von ei-
ner Yamaha-Fachwerkstatt überprü-
fen lassen.
WARNUNG
GWA15991
Unsach gemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßre geln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
un d d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versieg elten Behälter verwen den.
 Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können die Gummi dichtun gen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssig keit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d ei ne an
dere
B

remsflüssi gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, dass beim Nachfül-
len kein Wasser in d en Vorratsbe-
hälter gelan gt. Wasser setzt d en
S ie depunkt der Bremsflüssi gkeit
erheb lich hera b un d kann Dampf-
b lasen bild ung verursachen.
GAU51721
Bremsflüssi gkeit wechseln
Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder und der Bremssättel, sowie die
Bremsschläuche, in den unten aufgeführ-
ten Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht sind.
 Öldichtungen: Alle zwei Jahre erneu-
ern.
 Bremsschläuche: Alle vier Jahre er-
neuern.
UBR882G0.book Page 20 Wednesday, February 26, 2020 1:15 PM
