YAMAHA YZ85 2002 Notices Demploi (in French)

3- 34
INSP
ADJ
REGLAGE DE LA FORCE D’AMORTISSEMENT DE COMPRESSION DE
L’AMORTISSEUR ARRIERE
HINTERER STOSSDÄMPFER - DRUCKSTUFENDÄMPFUNG
EINSTELLEN
REGLAGE DE LA FORCE
D’AMORTISSEMENT DE COMPRESSION
DE L’AMORTISSEUR ARRIERE
1. Régler:
lForce d’amortissement de compression
En tournant le dispositif de réglage 1.
Plus dur a ® Augmenter la force d’amortis-
sement de compression. (Visser le dispositif
de réglage 1.)
Plus mou b ® Diminuer la force d’amortis-
sement. (Dévisser le dispositif de réglage
1.)
Plage de réglage
Maximum Minimum
Position complète-
ment visséeDesserrer de 20
déclics (par rapport à
la position maxi-
mum)
lPOSITION STANDARD:
Position à laquelle le dispositif de réglage est
dévissé du nombre de tours spécifié par rapport à la
position maximum. (Ce qui aligne le repère a du
dispositif de réglage avec le repère b du support.)
* pour l’EUROPE
ATTENTION:
Ne pas forcer le dispositif de réglage au-delà des
positions minimum ou maximum. Cela pourrait
l’endommager.
Position standard:
YZ85: Desserrer d’environ 9 déclics
*Desserrer d’environ 12
déclics
YZ85LW: Desserrer d’environ 7 déclics
*Desserrer d’environ 12
déclics
HINTERER STOSSDÄMPFER -
DRUCKSTUFENDÄMPFUNG EINSTELLEN
1. Einstellen:
lHinterer Stoßdämpfer - Druckstufendämp-
fung
durch Verdrehen der Einstellschraube 1.
Härter a ® Erhöhung der Druckstufen-
dämpfung. (Einstellschraube 1 in
Richtung a drehen.)
Weicher b ® Verminderung der Druck-
stufendämpfung. (Einstellschraube 1
in Richtung b drehen.)
Einstellbereich
Maximum Minimum
Vollständig hinein-
gedreht20 Rasten gelöst
(nach vollständi-
gem Hineindrehen)
lNORMALEINSTELLUNG
Zum Erreichen der Normaleinstellung die
Einstellschraube nach vollständigem Hinein-
drehen um die vorgeschriebene Anzahl
Rasten lösen. (Stanzmarkierungen a an der
Einstellschraube und b auf dem Träger.)
* Nur EUROPA
ACHTUNG:
Den Einstellmechanismus nie über die
Minimal- oder Maximaleinstellung hinaus-
drehen. Er könnte beschädigt werden.
Standardposition
YZ85: Ungefähr 9 Rasten gelöst
*Ungefähr 12 Rasten
gelöst
YZ85LW: Ungefähr 7 Rasten gelöst
*Ungefähr 12 Rasten
gelöst
3 - 30

3 - 31
INSP

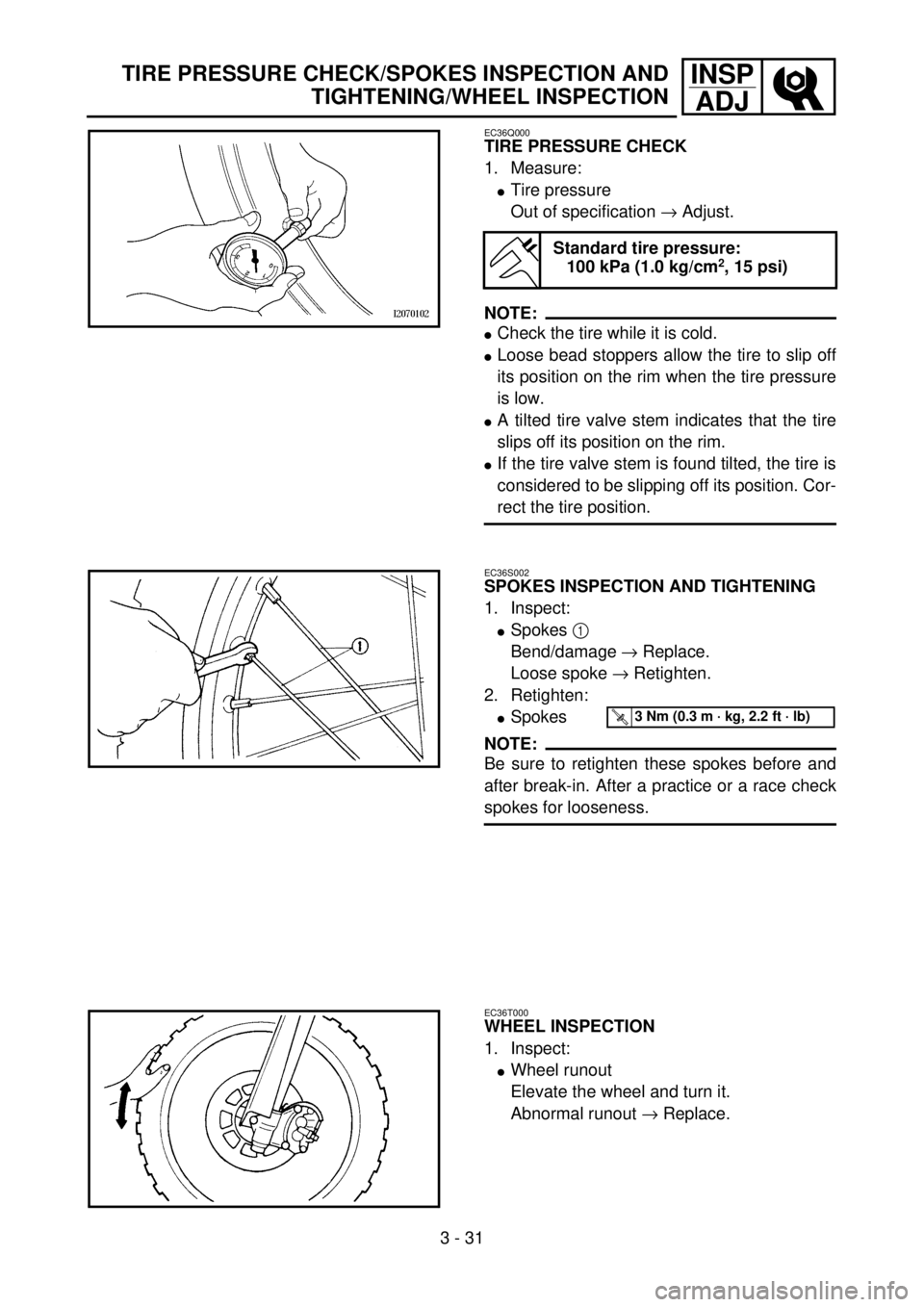

ADJTIRE PRESSURE CHECK/SPOKES INSPECTION AND
TIGHTENING/WHEEL INSPECTION
EC36Q000
TIRE PRESSURE CHECK
1. Measure:
lTire pressure
Out of specification ® Adjust.
NOTE:
lCheck the tire while it is cold.
lLoose bead stoppers allow the tire to slip off
its position on the rim when the tire pressure
is low.
lA tilted tire valve stem indicates that the tire
slips off its position on the rim.
lIf the tire valve stem is found tilted, the tire is
considered to be slipping off its position. Cor-
rect the tire position.
Standard tire pressure:
100 kPa (1.0 kg/cm2, 15 psi)
5PA30680
EC36S002
SPOKES INSPECTION AND TIGHTENING
1. Inspect:
lSpokes 1
Bend/damage ® Replace.
Loose spoke ® Retighten.
2. Retighten:
lSpokes
NOTE:
Be sure to retighten these spokes before and
after break-in. After a practice or a race check
spokes for looseness.
5PA30690
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
EC36T000
WHEEL INSPECTION
1. Inspect:
lWheel runout
Elevate the wheel and turn it.
Abnormal runout ® Replace.
5PA30700

3- 35
INSP
ADJ
CONTROLE DE LA PRESSION DES PNEUS/CONTROLE ET SERRAGE
DES RAYONS/CONTROLE DES ROUES
REIFENLUFTDRUCK KONTROLLIEREN/SPEICHEN KONTROLLIEREN
UND FESTZIEHEN/RÄDER KONTROLLIEREN
CONTROLE DE LA PRESSION DES PNEUS
1. Mesurer:
lPression des pneus
Hors spécifications ® Régler.
N.B.:
lContrôler les pneus à froid.
lLe pneu risque de se déjanter lorsque le gonflage
est insuffisant.
lUne tige de valve de pneu inclinée indique que le
pneu est mal assis.
lUne tige de valve de pneu inclinée indique que le
pneu est mal assis. Corriger la position du pneu.
Pression des pneus standard:
100 kPa (1,0 kg/cm2, 15 psi)
CONTROLE ET SERRAGE DES RAYONS
1. Contrôler:
lRayons 1
Déformation/endommagement ® Remplacer.
Rayon desserré ® Resserrer.
2. Resserrer:
lRayons
N.B.:
Ne pas oublier de resserrer les rayons avant et après
le rodage. Après un entraînement ou une course,
contrôler la tension des rayons.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
CONTROLE DES ROUES
1. Contrôler:
lVoile de roue
Surélever la roue et la faire tourner.
Voile excessif ® Remplacer.REIFENLUFTDRUCK KONTROLLIEREN
1. Messen:
lReifenluftdruck
Unvorschriftsmäßig ® einstellen.
HINWEIS:
lDen Reifenluftdruck bei kalten Reifen kon-
trollieren.
lBei zu niedrigem Reifendruck liegt die Rei-
fenwulst nicht fest an, was dazu führen kann,
daß sich der Reifen von der Felge löst.
lEin geneigter Reifenventilschaft deutet an,
daß der Reifen verrutscht ist.
lBei geneigtem Reifenventilschaft muß die
Reifenposition berichtigt werden.
Standard-Reifenluftdruck
100 kPa (1,0 bar)
SPEICHEN KONTROLLIEREN UND
FESTZIEHEN
1. Kontrollieren:
lSpeichen 1
Verzug/Beschädigung ® erneuern.
Speiche gelockert ® nachspannen.
2. Festziehen:
lSpeichen
HINWEIS:
Die Speichen müssen vor und nach dem Ein-
fahren nachgezogen werden. Nach jeder
Ãœbungsfahrt bzw. Rennen die Speichenspan-
nung prüfen.
T R..3 Nm (0,3 m · kg)
RÄDER KONTROLLIEREN
1. Kontrollieren:
lFelgenschlag
Rad anheben und drehen.
Übermäßiger Schlag ® Felge ersetzen.
3 - 31

3 - 32
INSP
ADJ
2. Inspect:
lBearing free play
Exist play ® Replace.
5PA30710
STEERING HEAD INSPECTION AND
ADJUSTMENT
1. Elevate the front wheel by placing a suit-
able stand under the engine.
2. Check:
lSteering stem
Grasp the bottom of the forks and gently
rock the fork assembly back and forth.
Free play ® Adjust steering head.
3. Check:
lSteering smooth action
Turn the handlebar lock to lock.
Unsmooth action ® Adjust steering ring
nut.
5PA30720
5PA30730
4. Adjust:
lSteering ring nut
Steering ring nut adjustment steps:
lRemove the number plate.
lRemove the handlebar and handlebar
upper bracket.
lLoosen the steering ring nut 1 using the
steering nut wrench 2.
Steering nut wrench:
YU-33975/90890-01403
5PA30740
STEERING HEAD INSPECTION AND ADJUSTMENT

3- 36
INSP
ADJ
2. Contrôler:
lJeu de roulement
Il y a du jeu ® Remplacer.
CONTROLE ET REGLAGE DE LA TETE DE
FOURCHE
1. Surélever la roue avant en plaçant un support
adéquat sous le moteur.
2. Contrôler:
lBras de direction
Saisir les bras de fourche par le bas et secouer
doucement la fourche d’avant en arrière.
Jeu ® Régler la tête de fourche.
3. Contrôler:
lFonctionnement régulier de la direction
Tourner le guidon de butée à butée.
Fonctionnement irrégulier ® Régler l’écrou de
blocage de la direction.
4. Régler:
lÉcrou de blocage de la direction
Étapes de réglage de l’écrou de blocage de la
direction:
lDéposer la plaque de numéro.
lDéposer le guidon et le té supérieur du guidon.
lDesserrer l’écrou de blocage de la direction 1
à l’aide de la clé pour écrou de direction 2.
Clé pour écrou de direction:
YU-33975/90890-01403
CONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
2. Kontrollieren:
lLagerspiel
Spiel vorhanden ® Lager erneuern.
LENKKOPF KONTROLLIEREN UND
EINSTELLEN
1. Das Motorrad am Motor aufbocken, um
das Vorderrad vom Boden abzuheben.
2. Kontrollieren:
lLenkkopf
Die Gleitrohre am unteren Ende umfassen
und die Teleskopgabel wie abgebildet hin
und her bewegen.
Spiel ® einstellen.
3. Kontrollieren:
lBeweglichkeit des Lenkers
Den Lenker von Anschlag zu Anschlag dre-
hen.
Schwergängigkeit ® Ringmutter einstellen.
4. Einstellen:
lRingmutter
Arbeitsschritte: Ringmutter einstellen
lNummernschild demontieren.
lLenker und obere Gabelbrücke entfernen.
lRingmutter 1 mit dem Hakenschlüssel 2
lockern.
Lenkkopfmutter-Schlüssel
YU-33975/90890-01403
3 - 32

3 - 33
INSP
ADJ
STEERING HEAD INSPECTION AND ADJUSTMENT
lTighten the steering ring nut 3 using
steering nut wrench 4.
NOTE:
Set the torque wrench to the steering nut
wrench so that they form a right angle.
Steering nut wrench:
YU-33975/90890-01403
T R..
Steering ring nut (initial tighten-
ing):
38 Nm (3.8 m • kg, 27 ft • lb)
lLoosen the steering ring nut one turn.
lRetighten the steering ring nut using the
steering nut wrench.
WARNING
Avoid over-tightening.
T R..
Steering ring nut (final tighten-
ing):
4 Nm (0.4 m • kg, 2.9 ft • lb)
lCheck the steering stem by turning it lock
to lock. If there is any binding, remove the
steering stem assembly and inspect the
steering bearings.
lInstall the upper bracket 5, steering stem
nut 6, handlebar 7, handlebar upper
holder 8 and number plate 9.
NOTE:
lThe upper handlebar holder should be
installed with the punched mark a for-
ward.
lInsert the end of fuel breather hose 0 into
the hole of the steering stem.
CAUTION:
First tighten the bolts on the front side of
the handlebar holder, and then tighten
the bolts on the rear side.
T R..
Steering stem nut:
115 Nm (11.5 m • kg, 85 ft • lb)
Handlebar upper holder:
27 Nm (2.7 m • kg, 19 ft • lb)
Pinch bolt (upper bracket):
22 Nm (2.2 m • kg, 16 ft • lb)
Number plate:
7 Nm (0.7 m • kg, 5.1 ft • lb)
5PA30750
5PA30760

INSP
ADJCONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
lSerrer l’écrou de blocage de la direction 3 à
l’aide de la clé pour écrou de direction 4.
N.B.:
Adapter la clé dynamométrique à la clé pour
écrou de direction de manière à ce qu’elles for-
ment un angle droit.
Clé pour écrou de direction:
YU-33975/90890-01403
T R..
Ecrou de blocage de la direction (ser-
rage initial):
38 Nm (3,8 m • kg, 27 ft • lb)
lDévisser d’un tour l’écrou de blocage de la
direction.
lResserrer l’écrou de blocage de la direction à
l’aide de la clé pour écrou de direction.
AVERTISSEMENT
Éviter de serrer à l’excès.
T R..
Ecrou de blocage de la direction (ser-
rage final):
4 Nm (0,4 m • kg, 2,9 ft • lb)
lContrôler l’arbre de direction en le tournant de
butée à butée. S’il y a la moindre gêne, démon-
ter la colonne de direction et contrôler les
paliers de l’arbre de direction.
lMonter le té supérieur 5, l’écrou de blocage
de la direction 6, le guidon 7, le demi-palier
de guidon 8 et la plaque de numéro 9.
N.B.:
lLe demi-palier supérieur du guidon doit être
monté avec son poinçon a vers l’avant.
lIntroduire l’extrémité du reniflard du réservoir
de carburant 0 dans l’orifice de l’arbre de
direction.
ATTENTION:
Serrer d’abord les boulons situés à l’avant du
demi-palier de guidon, puis serrer les boulons
situés à l’arrière.
T R..
Écrou de direction:
115 Nm (11,5 m • kg, 85 ft • lb)
Demi-palier supérieur de guidon:
27 Nm (2,7 m • kg, 19 ft • lb)
Boulon de pincement (té supérieur):
22 Nm (2,2 m • kg, 16 ft • lb)
Plaque de numéro:
7 Nm (0,7 m • kg, 5,1 ft • lb)
lRingmutter 3 mit dem Hakenschlüssel 4
festziehen.
HINWEIS:
Den Drehmomentschlüssel im rechten Win-
kel zum Hakenschlüssel ansetzen.
Lenkkopfmutter-Schlüssel
YU-33975/90890-01403
T R..
Ringmutter (vorläufiges Anzugs-
moment)
38 Nm (3,8 m • kg)
lRingmutter eine Umdrehung lockern.
lRingmutter mit dem Hakenschlüssel festziehen.
WARNUNG
Nicht zu fest anziehen.
T R..
Ringmutter (endgültiges Anzugs-
moment)
4 Nm (0,4 m • kg)
lLenkkopf nochmals überprüfen, indem die
Gabel zwischen rechtem und linkem
Anschlag bewegt wird. Bei Schwergängigkeit
Lenkkopf zerlegen und Lenkkopflager kon-
trollieren. Bei Schwergängigkeit Lenkkopf
zerlegen und Lenkkopflager kontrollieren.
lObere Gabelbrücke 5, Lenkkopfmutter
6, Lenker 7, Lenkerhalterungen 8 und
Nummernschild 9 montieren.
HINWEIS:
lDie Lenkerhalterung mit der Markierung a
nach vorn montieren.
lDas Ende des Kraftstofftank-Belüftungs-
schlauches 0 in die Bohrung des Lenk-
kopfes führen.
ACHTUNG:
Zuerst die vorderen Schrauben der Len-
kerhalterung, danach die hinteren
Schrauben anziehen.
T R..
Lenkkopfmutter
115 Nm (11,5 m • kg)
Lenkerhalterung
27 Nm (2,7 m • kg)
Klemmschraube
(obere Gabelbrücke)
22 Nm (2,2 m • kg)
Nummernschild
7 Nm (0,7 m • kg)
3 - 33

3 - 34
INSP
ADJ
LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every race.
1All control cable
2Clutch lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Clutch cable endÈUse Yamaha cable lube or equivalent on these
areas.
ÉUse SAE 10W-30 motor oil or suitable chain
lubricants.
ÊLubricate the following areas with high quality,
lightweight lithium-soap base grease.
CAUTION:
Wipe off any excess grease, and avoid get-
ting grease on the brake discs.
AAA
AAB
CC
5PA307705PA307805PA30790
5PA308005PA308105PA30820
5PA308005PA30840

INSP
ADJLUBRIFICATION
ALLGEMEINE SCHMIERUNG
LUBRIFICATION
Pour assurer le bon fonctionnement de tous les
organes, lubrifier la moto avant la première utilisa-
tion, après le rodage, ainsi qu’après chaque course.
1Tous les câbles de commande
2Pivot de levier d’embrayage
3Pivot de pédale de changement de vitesse
4Pivot de repose-pied
5Surface de contact entre la poignée des gaz et le gui-
don
6Chaîne de transmission
7Portion d’enroulement du câble
8Extrémité du câble des gaz
9Extrémité du câble d’embrayage
ÈUtiliser pour ces zones du lubrifiant Yamaha pour
câbles ou un lubrifiant équivalent.
ÉUtiliser de l’huile moteur SAE 10W-30 ou un lubri-
fiant pour chaînes adéquat.
ÊLubrifier les zones suivantes à l’aide de graisse à
savon de lithium de haute qualité, légère.
ATTENTION:
Eliminer tout excédent de graisse et éviter
d’enduire de graisse les disques des freins.ALLGEMEINE SCHMIERUNG
Um einen sicheren Betrieb zu gewährleisten,
die Maschine bei der Montage, nach dem Ein-
fahren und nach jedem Rennen schmieren.
1Alle Seilzüge
2Kupplungshebel-Drehpunkt
3Schaltpedal-Drehpunkt
4Fußrasten-Drehpunkt
5Kontaktfläche zwischen Gasdrehgriff und Lenker
6Antriebskette
7Gaszugscheibe
8Gaszugende
9Kupplungszugende
ÈYamaha-Seilzugschmiermittel oder gleichwerti-
ges Mittel verwenden.
ÉMotoröl SAE 10W-30 oder Spezial-Kettenspray
verwenden.
ÊHochwertiges leichtes Lithiumfett verwenden.
ACHTUNG:
Überschüssiges Schmiermittel abwischen.
Darauf achten, daß kein Schmiermittel auf
die Bremsscheiben gelangt.
3 - 34

3 - 35
INSP
ADJ
ELECTRICAL/SPARK PLUG INSPECTION
EC370000
ELECTRICAL
EC371001
SPARK PLUG INSPECTION
1. Remove:
lSpark plug
2. Inspect:
lElectrode 1
Wear/damage ® Replace.
lInsulator color 2
Normal condition is a medium to light tan
color.
Distinctly different color ® Check the
engine condition.
NOTE:
When the engine runs for many hours at low
speeds, the spark plug insulator will become
sooty, even if the engine and carburetor are in
good operating condition.
3. Measure:
lPlug gap a
Use a wire gauge or thickness gauge.
Out of specification ® Regap.
4. Clean the plug with a spark plug cleaner if
necessary.
Spark plug gap:
0.5 ~ 0.6 mm (0.020 ~ 0.024 in)
5PA30850
5. Tighten:
lSpark plug
NOTE:
lBefore installing a spark plug, clean the gas-
ket surface and plug surface.
lFinger-tighten a the spark plug before torqu-
ing to specification b.
5PA30860
T R..20 Nm (2.0 m · kg, 1.4 ft · lb)
