YAMAHA YZ85 2002 Owners Manual

5 - 34
CHAS
9. Monter:
lBague antifriction 1
lRondelle de bague d’étanchéité 2
Dans l’ouverture du fourreau.
N.B.:
Enfoncer la bague antifriction dans le fourreau à
l’aide de l’outil d’insertion de joint de fourche 3.
Outil de montage de joint de fourche:
YM-01442/90890-01442
10. Monter:
lBague d’étanchéité 1
N.B.:
Enfoncer la bague d’étanchéité dans le fourreau à
l’aide de l’outil d’insertion de joint de fourche 2.
Outil de montage de joint de fourche:
YM-01442/90890-01442
11. Monter:
lBague d’arrêt 1
N.B.:
Loger correctement la bague d’arrêt dans la rainure
du fourreau.
12. Monter:
lJoint antipoussière 1
N.B.:
Appliquer de la graisse à savon de lithium sur le
tube plongeur.
FOURCHE AVANT
TELESKOPGABEL
9. Montieren:
lGleitbuchse 1
lDichtungsscheibe 2
auf die Innenrohrnut.
HINWEIS:
Die Gleitbuchse mit dem Gabeldichtring-Trei-
ber 3 in das Außenrohr einsetzen.
Gabeldichtring-Treiber
YM-01442/90890-01442
10. Montieren:
lDichtring 1
HINWEIS:
Den Öldichtring mit dem Gabeldichtring-Trei-
ber 2 in das Außenrohr einsetzen.
Gabeldichtring-Treiber
YM-01442/90890-01442
11. Montieren:
lSicherungsring 1
HINWEIS:
Den Sicherungsring richtig in die Nut des
Außenrohres einsetzen.
12. Montieren:
lStaubschutzring 1
HINWEIS:
Lithiumfett auf das Innenrohr auftragen.

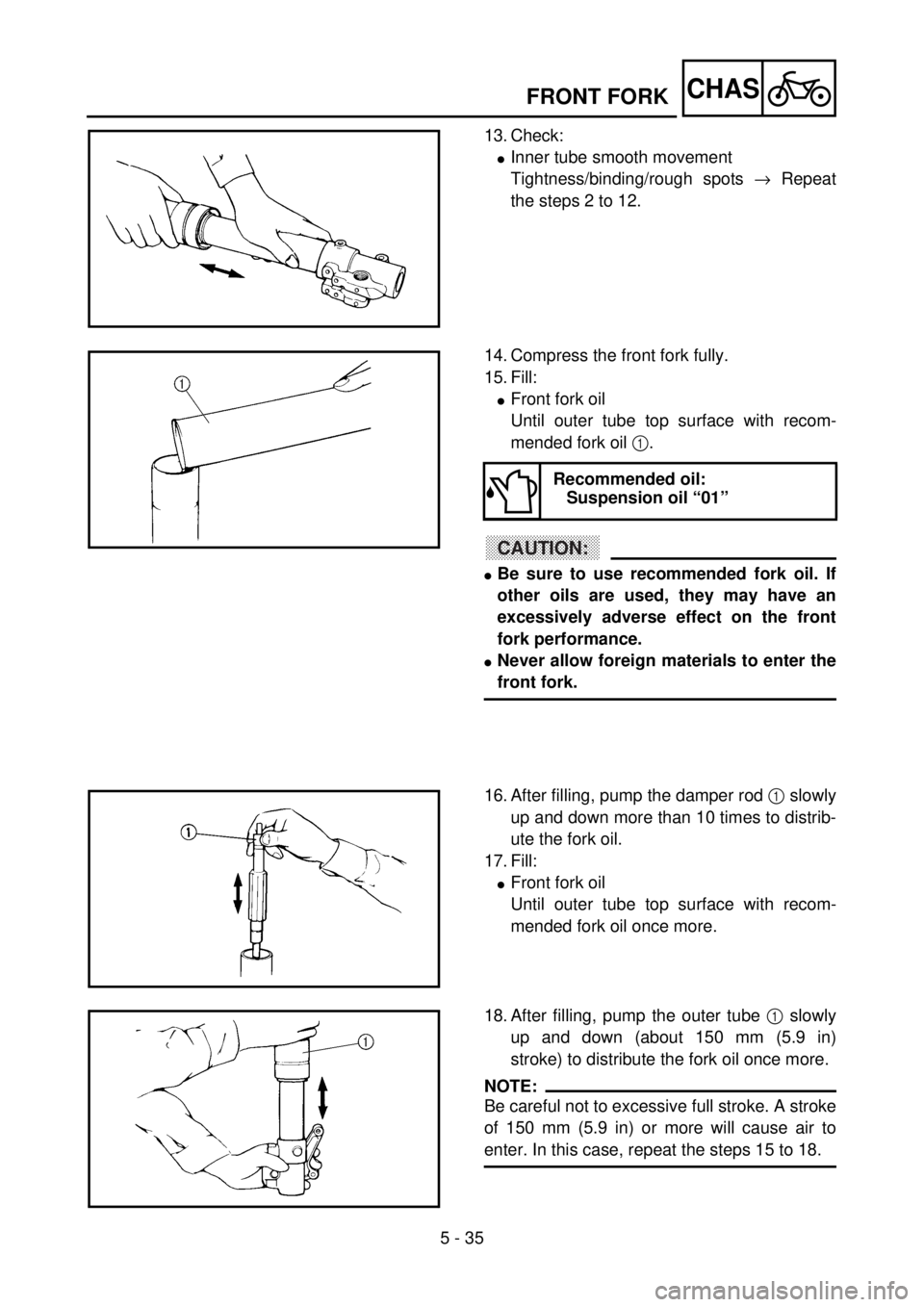

5 - 35
CHAS
13. Check:
lInner tube smooth movement
Tightness/binding/rough spots ® Repeat
the steps 2 to 12.
5PA51080
14. Compress the front fork fully.
15. Fill:
lFront fork oil
Until outer tube top surface with recom-
mended fork oil 1.
CAUTION:
lBe sure to use recommended fork oil. If
other oils are used, they may have an
excessively adverse effect on the front
fork performance.
lNever allow foreign materials to enter the
front fork.
Recommended oil:
Suspension oil “01”
5PA51090
16. After filling, pump the damper rod 1 slowly
up and down more than 10 times to distrib-
ute the fork oil.
17. Fill:
lFront fork oil
Until outer tube top surface with recom-
mended fork oil once more.
5PA51100
18. After filling, pump the outer tube 1 slowly
up and down (about 150 mm (5.9 in)
stroke) to distribute the fork oil once more.
NOTE:
Be careful not to excessive full stroke. A stroke
of 150 mm (5.9 in) or more will cause air to
enter. In this case, repeat the steps 15 to 18.
5PA51110
FRONT FORK

5 - 35
CHAS
13. Contrôler:
lMouvement régulier du tube plongeur
Raideur/coincement/rugosités ® Répéter les
étapes de 2 à 12.
14. Comprimer à fond la fourche avant.
15. Remplir:
lHuile de fourche
Jusqu’au sommet du fourreau avec l’huile de
fourche recommandée 1.
ATTENTION:
lToujours utiliser l’huile de fourche recom-
mandée. L’utilisation d’autres huiles peut
compromettre le bon fonctionnement de la
fourche avant.
lNe laisser en aucun cas pénétrer de corps
étrangers dans la fourche avant.
Huile recommandée:
Huile de suspension “01”
16. Après le remplissage, effectuer plus de 10 pom-
pages lents de la tige d’amortisseur 1, vers le
haut et vers le bas, pour distribuer l’huile de
fourche.
17. Remplir:
lHuile de fourche
Une nouvelle fois jusqu’au sommet du fourreau
avec l’huile de fourche recommandée.
18. Après le remplissage, pomper lentement le
fourreau 1 de haut en bas (course d’environ
150 mm ou 5,9 in) pour assurer une nouvelle
fois la bonne répartition de l’huile de fourche.
N.B.:
Veiller à ne pas dépasser la pleine course. Une
course de 150 mm (5,9 in) ou plus fera entrer de
l’air. Dans ce cas, répéter les étapes de 15 à 18.
FOURCHE AVANT
TELESKOPGABEL
13. Kontrollieren:
lInnenrohrbeweglichkeit
Klemmen/Schwergängigkeit/rauhe Stellen
® Schritte 2 bis 12 wiederholen.
14. Teleskopgabel vollständig zusammendrük-
ken.
15. Befüllen:
lTeleskopgabelöl
bis zur Außenrohroberkante mit dem emp-
fohlenen Öl 1.
ACHTUNG:
lAusschließlich Öl der empfohlenen Sorte
verwenden, um die richtige Funktion der
Teleskopgabel zu gewährleisten.
lUNTER KEINEN UMSTÄNDEN Fremdkör-
per in die Teleskopgabel eindringen las-
sen.
Empfohlene Ölsorte
Teleskopgabelöl “01”
16. Nach dem Befüllen der Gabel muß das
Dämpferrohr 1 mehrmals (mindestens 10
Mal) ein- und ausgefedert werden, damit
sich das Gabelöl verteilt.
17. Nachfüllen:
lTeleskopgabelöl
bis zur Außenrohroberkante mit dem emp-
fohlenen Öl.
18. Nach dem Befüllen der Gabel muß das
Außenrohr 1 erneut mehrmals (minde-
stens 150 mm) ein- und ausgefedert wer-
den, damit sich das Gabelöl verteilt.
HINWEIS:
Nicht mit voller Kraft einfedern. Ein Federweg
von 150 mm oder mehr wird von Luft im Öl ver-
ursacht. In diesem Fall sind die Schritte 15 bis
18 zu wiederholen.

5 - 36
CHAS
19. Wait ten minutes until the air bubbles have
been removed from the front fork, and the
oil has dispense evenly in system before
setting recommended oil level.
NOTE:
Fill with the fork oil up to the top end of the
outer tube, or the fork oil will not spread over to
every part of the front forks, thus making it
impossible to obtain the correct level.
Be sure to fill with the fork oil up to the top of
the outer tube and bleed the front forks.
20. Measure:
lOil level (left and right) a
Out of specification ® Adjust.
NOTE:
Be sure to install the spring guide 2 when
checking the oil level.
WARNING
Never fail to make the oil level adjustment
between the maximum and minimum level
and always adjust each front fork to the
same setting. Uneven adjustment can
cause poor handling and loss of stability.
Standard oil level:
90 mm (3.54 in)
Extent of adjustment:
80 ~ 120 mm (3.15 ~ 4.72 in)
From top of outer tube with
inner tube and damper rod 1
fully compressed without
spring.
5PA51120
FRONT FORK

5 - 36
CHAS
19. Attendre dix minutes jusqu’à ce que les bulles
d’air aient disparu de la fourche avant et que
l’huile se soit répartie uniformément dans le
circuit avant d’ajuster le niveau d’huile comme
préconisé.
N.B.:
Verser de l’huile de fourche jusqu’au sommet du
fourreau, sinon l’huile ne se répandra pas correcte-
ment dans les bras de fourche et le niveau d’huile
correct ne pourra être atteint.
Toujours verser l’huile de fourche jusqu’au sommet
du fourreau et purger les bras de fourche.
20. Mesurer:
lNiveau d’huile (gauche et droit) a
Hors spécifications ® Ajuster.
N.B.:
Toujours installer le guide de ressort 2 lors de la
vérification du niveau d’huile.
AVERTISSEMENT
Toujours veiller à ce que le niveau d’huile se
situe entre les repères de niveau maximum et
minimum et à ce que le niveau d’huile dans cha-
que bras de fourche soit identique. Un niveau
inégal risque de diminuer la maniabilité et la
stabilité.
Niveau d’huile standard:
90 mm (3,54 in)
Plage d’ajustement:
80 à 120 mm (3,15 à 4,72 in)
Depuis le haut du fourreau, tube
plongeur et tige d’amortisseur 1
entièrement comprimés sans res-
sort.
FOURCHE AVANT
TELESKOPGABEL
19. Zehn Minuten warten, bis etwaige Luftbläs-
chen entwichen sind, bevor der Gabelöl-
stand gemessen wird.
HINWEIS:
Das Gleitrohr bis zum Rand mit Gabelöl befül-
len, anderenfalls verteilt sich das Öl nicht gut
genug und es kann der richtige Ölstand nicht
erreicht werden.
Sicherstellen, daß sich keine Luft in der Tele-
skopgabel befindet.
20. Messen:
lÖlstand links und rechts a
Unvorschriftsmäßig ® einstellen.
HINWEIS:
Bei der Gabelölstandkontrolle muß der Feder-
sitz 2 montiert sein.
WARNUNG
Der Ölstand beider Gabelholme muß iden-
tisch sein und sich im Sollbereich befin-
den. Ungleichmäßiger Ölstand in den
Gabelholmen kann Fahrverhalten und Sta-
bilität beeinträchtigen.
Normal-Ölstand
90 mm
Einstellungsbereich
80–120 mm
gemessen von der Oberkante
des Außenrohres mit Innenrohr
und Dämpferrohr
1 vollständig
eingefedert, ohne Gabelfeder.

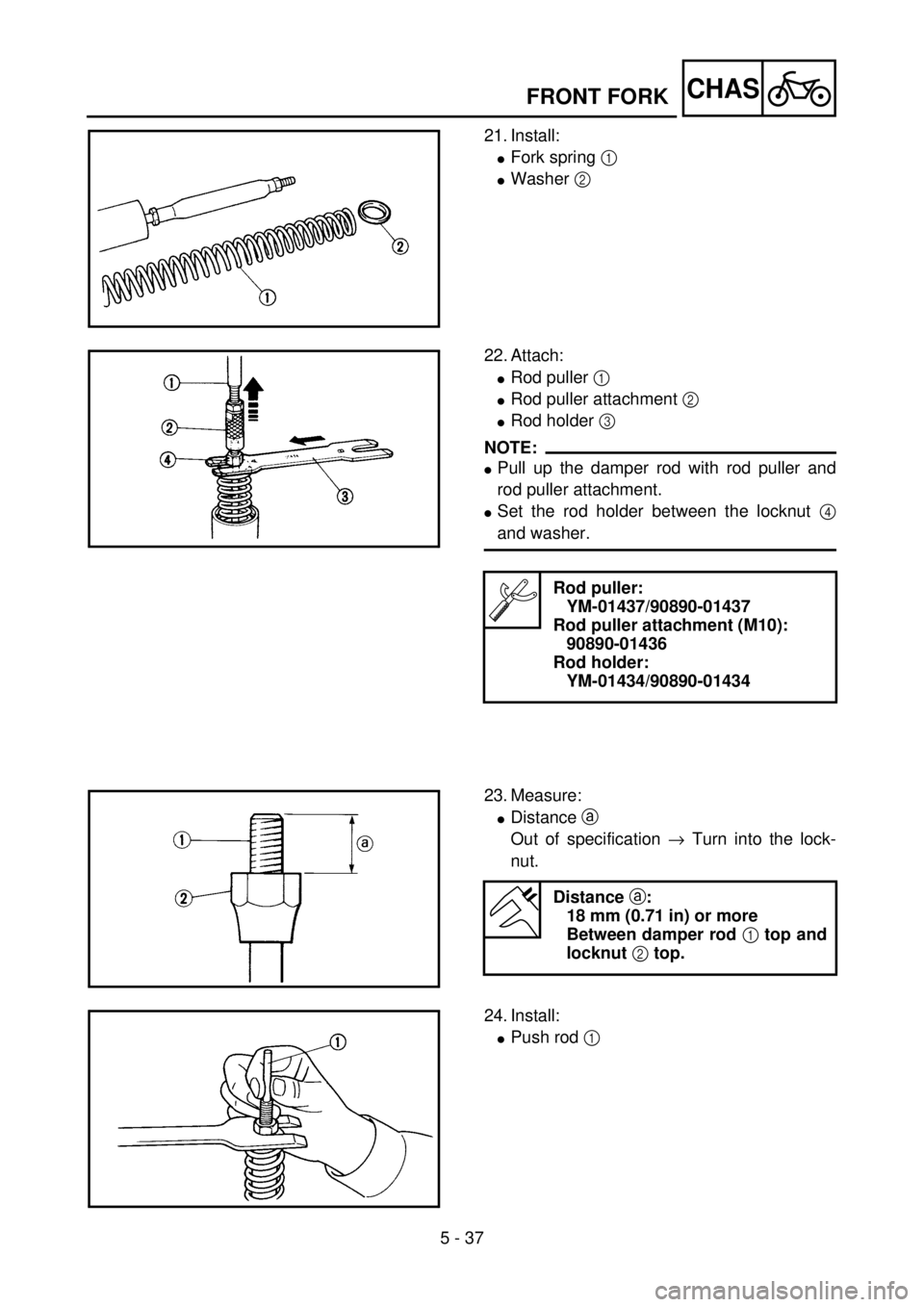

5 - 37
CHAS
21. Install:
lFork spring 1
lWasher 2
5PA51130
22. Attach:
lRod puller 1
lRod puller attachment 2
lRod holder 3
NOTE:
lPull up the damper rod with rod puller and
rod puller attachment.
lSet the rod holder between the locknut 4
and washer.
Rod puller:
YM-01437/90890-01437
Rod puller attachment (M10):
90890-01436
Rod holder:
YM-01434/90890-01434
5PA51140
23. Measure:
lDistance a
Out of specification ® Turn into the lock-
nut.
Distance a:
18 mm (0.71 in) or more
Between damper rod 1 top and
locknut 2 top.
5PA51150
24. Install:
lPush rod 1
5PA51160
FRONT FORK

5 - 37
CHAS
21. Monter:
lRessort de fourche 1
lRondelle 2
22. Fixer:
lExtracteur de tige d’amortisseur 1
lAccessoire pour extracteur de tige d’amortis-
seur 2
lOutil de maintien du ressort de fourche 3
N.B.:
lExtraire la tige d’amortisseur à l’aide de l’extrac-
teur de tige d’amortisseur et de l’accessoire pour
extracteur de tige d’amortisseur.
lPlacer l’outil de maintien du ressort de fourche
entre l’écrou 4 et la rondelle.
Extracteur de tige amortisseur:
YM-01437/90890-01437
Accessoire pour extracteur de tige
amortisseur (M10):
90890-01436
Cl
é pour ressort de fourche:
YM-01434/90890-01434
23. Mesurer:
lDistance a
Hors spécifications ® Serrer le contre-écrou.
Distance a:
18 mm (0,71 in) ou plus
Entre le haut de la tige d’amortis-
seur 1 et le haut du contre-écrou
2.
24. Monter:
lTige de poussée 1
FOURCHE AVANT
TELESKOPGABEL
21. Montieren:
lGabelfeder 1
lScheibe 2
22. Anschließen:
lRohrzieher 1
lRohrzieherverbindung 2
lDämpferrohrhalter 3
HINWEIS:
lDämpferrohr mit dem Rohrzieher und der
Rohrzieherverbindung heraufziehen.
lDen Dämpferrohrhalter zwischen
Sicherungsmutter 4 und Scheibe ansetzen.
Stangen-Zieher
YM-01437/90890-01437
Aufsatz für Stangen-Zieher (M10)
90890-01436
Stangenhalter
YM-01434/90890-01434
23. Messen:
lAbstand a
Unvorschriftsmäßig ® Sicherungsmutter
hineindrehen.
Abstand
a
18 mm oder mehr
Zwischen Dämpferrohr-
Oberkante
1 und
Sicherungsmutter-Oberkante
2.
24. Montieren:
lDruckstange 1

5 - 38
CHAS
25. Loosen:
lRebound damping adjuster 1
NOTE:
lLoosen the rebound damping adjuster finger
tight.
lRecord the set position of the adjuster (the
amount of turning out the fully turned in posi-
tion).
5PA51170
26. Install:
lFront fork cap bolt 1
Fully tighten the front fork cap bolt onto the
damper rod by hand.
NOTE:
Make sure that there is a clearance a of Zero
~ 1 mm (Zero ~ 0.04 in) between the front fork
cap bolt and locknut 2.
5PA51180
27. Tighten:
lFront fork cap bolt (locknut) 1
NOTE:
Hold the locknut 2 and tighten the front fork
cap bolt with specified torque.
5PA51190
T R..15 Nm (1.5 m · kg, 11 ft · lb)
28. Install:
lFront fork cap bolt 1
To outer tube.
NOTE:
Temporarily tighten the cap bolt.
5PA51200
29. Install:
lProtector guide 1
5PA51210
FRONT FORK

5 - 38
CHAS
25. Desserrer:
lDispositif de réglage de l’amortissement de
détente 1
N.B.:
lDesserrer à la main le dispositif de réglage de
l’amortissement de détente.
lNoter le réglage du dispositif de réglage de
l’amortissement de détente (le nombre de tours à
partir de la position vissée à fond).
26. Monter:
lBouchon de fourche 1
Serrer à fond manuellement le bouchon de four-
che sur la tige d’amortisseur.
N.B.:
S’assurer que le jeu a entre le bouchon de fourche
et le contre-écrou 2 correspond à 0 à 1 mm (0 à
0,04 in).
27. Serrer:
lBouchon de fourche (contre-écrou) 1
N.B.:
Maintenir le contre-écrou 2 et serrer le bouchon de
fourche au couple de serrage spécifié.
T R..15 Nm (1,5 m · kg, 11 ft · lb)
28. Monter:
lBouchon de fourche 1
Sur le fourreau.
N.B.:
Serrer provisoirement le bouchon de fourche.
29. Monter:
lGuide de protection 1
FOURCHE AVANT
TELESKOPGABEL
25. Lockern:
lZugstufendämpfung-Einstellschraube 1
HINWEIS:
lZugstufendämpfungs-Einstellschraube bis
zum Anschlag herausdrehen.
lDie Einstellung (Anzahl Rasten nach völli-
gem Hineindrehen) aufschreiben.
26. Montieren:
lTeleskopgabel-Verschlußschraube 1
Die Teleskopgabel-Verschlußschraube
handfest auf das Dämpferrohr schrauben.
HINWEIS:
Sicherstellen, daß ein Spalt a von Null–1 mm
zwischen der Teleskopgabel-Verschluß-
schraube und der Sicherungsmutter 2 ist.
27. Festziehen:
lTeleskopgabel-Verschlußschraube (Siche-
rungsmutter) 1
HINWEIS:
Verschlußschraube 2 festhalten und Tele-
skopgabel-Verschlußschraube vorschriftsmä-
ßig festziehen.
T R..15 Nm (1,5 m · kg)
28. Montieren:
lTeleskopgabel-Verschlußschraube 1
auf das Außenrohr.
HINWEIS:
Verschlußschraube provisorisch festziehen.
29. Montieren:
lSchutzführung 1

5 - 39
CHAS

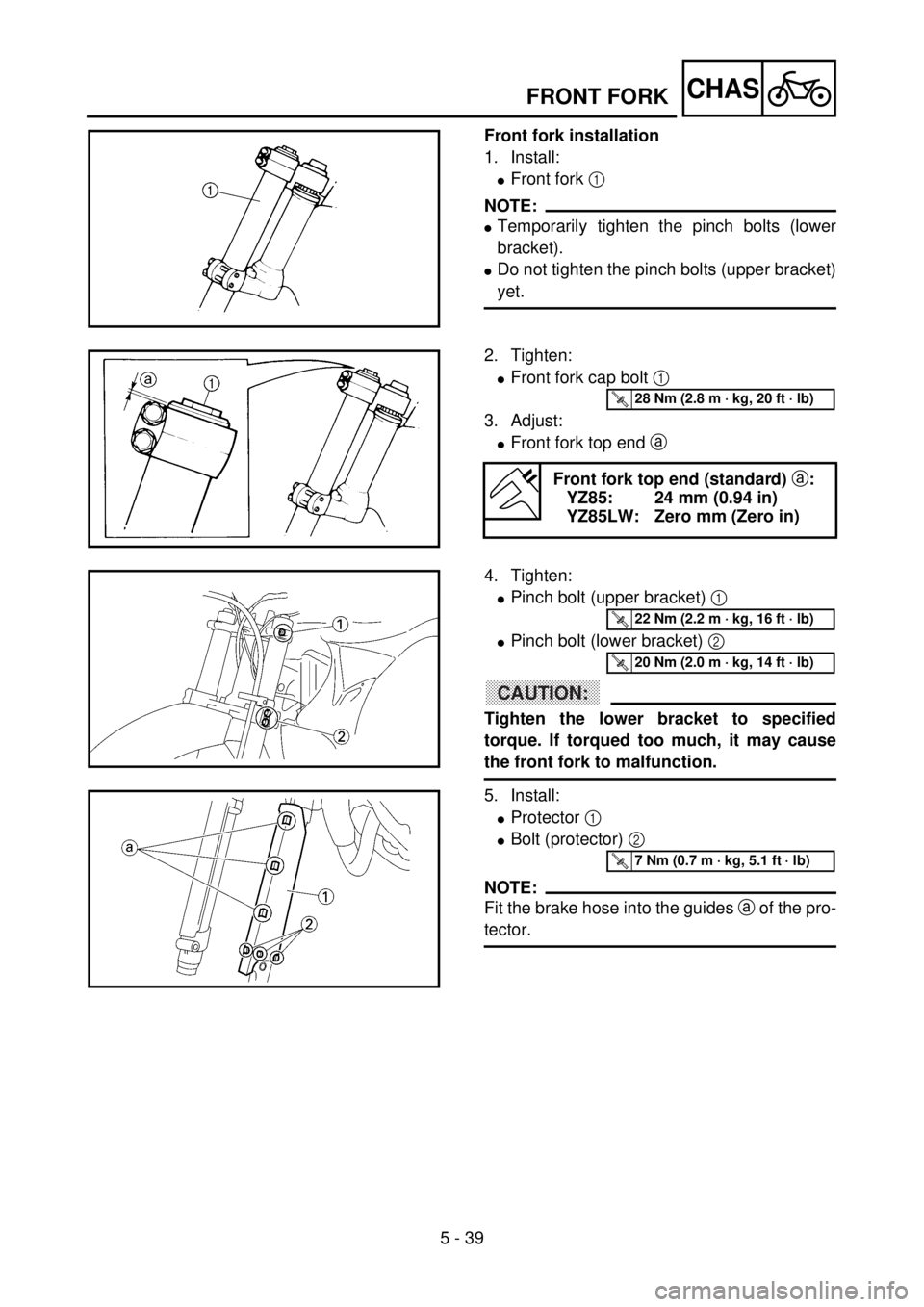

Front fork installation
1. Install:
lFront fork 1
NOTE:
lTemporarily tighten the pinch bolts (lower
bracket).
lDo not tighten the pinch bolts (upper bracket)
yet.
5PA51220
2. Tighten:
lFront fork cap bolt 1
3. Adjust:
lFront fork top end a
Front fork top end (standard) a:
YZ85: 24 mm (0.94 in)
YZ85LW: Zero mm (Zero in)
T R..28 Nm (2.8 m · kg, 20 ft · lb)
5PA51230
4. Tighten:
lPinch bolt (upper bracket) 1
lPinch bolt (lower bracket) 2
CAUTION:
Tighten the lower bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.5PA51240
T R..22 Nm (2.2 m · kg, 16 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
5. Install:
lProtector 1
lBolt (protector) 2
NOTE:
Fit the brake hose into the guides a of the pro-
tector.
5PA51260
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
FRONT FORK
