YAMAHA YZ85 2004 Owners Manual

5 - 28
CHAS

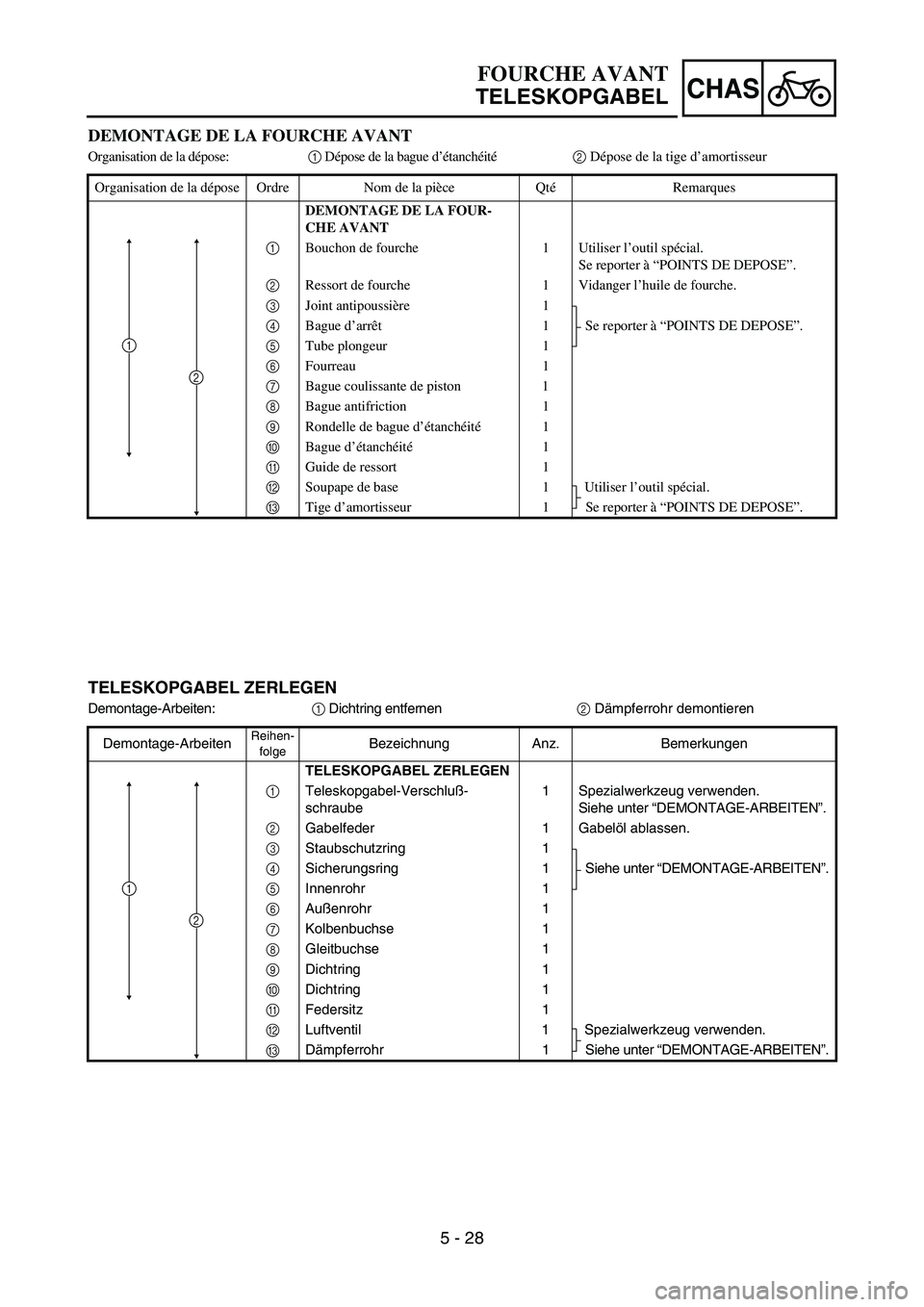

DEMONTAGE DE LA FOURCHE AVANT
Organisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortisseur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DE LA FOUR-
CHE AVANT
1 Bouchon de fourche 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2 Ressort de fourche 1 Vidanger l’huile de fourche.
3 Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4 Bague d’arrêt1
5 Tube plongeur 1
6 Fourreau 1
7 Bague coulissante de piston 1
8 Bague antifriction 1
9 Rondelle de bague d’étanchéité1
0 Bague d’étanchéité1
A Guide de ressort 1
B Soupape de base 1 Utiliser l’outil spécial.
C Tige d’amortisseur 1 Se reporter à “POINTS DE DEPOSE”.
1
2
FOURCHE AVANT
TELESKOPGABEL
TELESKOPGABEL ZERLEGEN
Demontage-Arbeiten:
1 Dichtring entfernen
2 Dämpferrohr demontieren
Demontage-Arbeiten
Reihen-
folgeBezeichnung Anz. Bemerkungen
TELESKOPGABEL ZERLEGEN
1 Teleskopgabel-Verschluß-
schraube1 Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-ARBEITEN”.
2 Gabelfeder 1 Gabelöl ablassen.
3 Staubschutzring 1
Siehe unter “DEMONTAGE-ARBEITEN”.
4 Sicherungsring 1
5 Innenrohr 1
6 Außenrohr 1
7 Kolbenbuchse 1
8 Gleitbuchse 1
9 Dichtring 1
0 Dichtring 1
A Federsitz 1
B Luftventil 1 Spezialwerkzeug verwenden.
C Dämpferrohr 1 Siehe unter “DEMONTAGE-ARBEITEN”.
1
2

5 - 29
CHAS
EC556000
HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be maintained
at the dealers.
CAUTION:
To prevent an accidental explosion of air,
the following instructions should be
observed:

The front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is
replaced or when the front fork is disas-
sembled and reassembled.

Before removing the cap bolts or front
forks, be sure to extract the air from the
air chamber completely.
EC553000
REMOVAL POINTS
Front fork cap bolt
1. Remove:

Front fork cap bolt 1
From the outer tube.
NOTE:
Before removing the front fork from the
machine, loosen the front fork cap bolt.
2. Remove:

Front fork cap bolt 1
NOTE:

Set the rod holder 2 between the locknut 3
and washer 4.

Hold the locknut and remove the front fork
cap bolt.
Rod holder:
YM-01434/90890-01434
5PA50840
5PA50850
FRONT FORK

5 - 29
CHAS

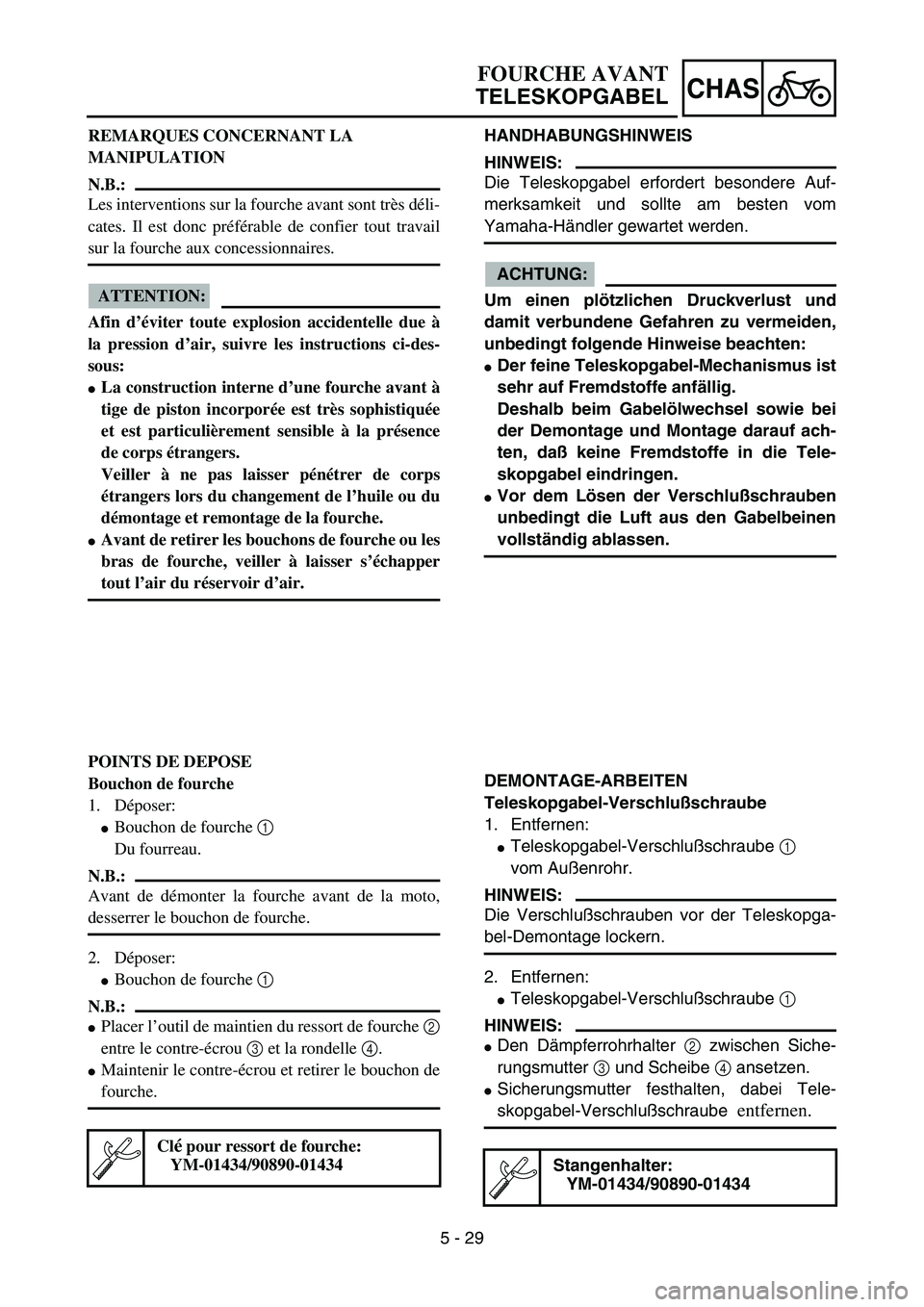

REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
Les interventions sur la fourche avant sont très déli-
cates. Il est donc préférable de confier tout travail
sur la fourche aux concessionnaires.
ATTENTION:
Afin d’éviter toute explosion accidentelle due à
la pression d’air, suivre les instructions ci-des-
sous:

La construction interne d’une fourche avant à
tige de piston incorporée est très sophistiquée
et est particulièrement sensible à la présence
de corps étrangers.
Veiller à ne pas laisser pénétrer de corps
étrangers lors du changement de l’huile ou du
démontage et remontage de la fourche.

Avant de retirer les bouchons de fourche ou les
bras de fourche, veiller à laisser s’échapper
tout l’air du réservoir d’air.
POINTS DE DEPOSE
Bouchon de fourche
1. Déposer:

Bouchon de fourche 1
Du fourreau.
N.B.:
Avant de démonter la fourche avant de la moto,
desserrer le bouchon de fourche.
2. Déposer:

Bouchon de fourche 1
N.B.:

Placer l’outil de maintien du ressort de fourche 2
entre le contre-écrou 3 et la rondelle 4.

Maintenir le contre-écrou et retirer le bouchon de
fourche.
Clé pour ressort de fourche:
YM-01434/90890-01434
FOURCHE AVANT
TELESKOPGABEL
HANDHABUNGSHINWEIS
HINWEIS:
Die Teleskopgabel erfordert besondere Auf-
merksamkeit und sollte am besten vom
Yamaha-Händler gewartet werden.
ACHTUNG:
Um einen plötzlichen Druckverlust und
damit verbundene Gefahren zu vermeiden,
unbedingt folgende Hinweise beachten:

Der feine Teleskopgabel-Mechanismus ist
sehr auf Fremdstoffe anfällig.
Deshalb beim Gabelölwechsel sowie bei
der Demontage und Montage darauf ach-
ten, daß keine Fremdstoffe in die Tele-
skopgabel eindringen.

Vor dem Lösen der Verschlußschrauben
unbedingt die Luft aus den Gabelbeinen
vollständig ablassen.
DEMONTAGE-ARBEITEN
Teleskopgabel-Verschlußschraube
1. Entfernen:

Teleskopgabel-Verschlußschraube 1
vom Außenrohr.
HINWEIS:
Die Verschlußschrauben vor der Teleskopga-
bel-Demontage lockern.
2. Entfernen:

Teleskopgabel-Verschlußschraube 1
HINWEIS:

Den Dämpferrohrhalter 2 zwischen Siche-
rungsmutter 3 und Scheibe 4 ansetzen.

Sicherungsmutter festhalten, dabei Tele-
skopgabel-Verschlußschraube entfernen.
Stangenhalter:
YM-01434/90890-01434

5 - 30
CHAS
EC553201

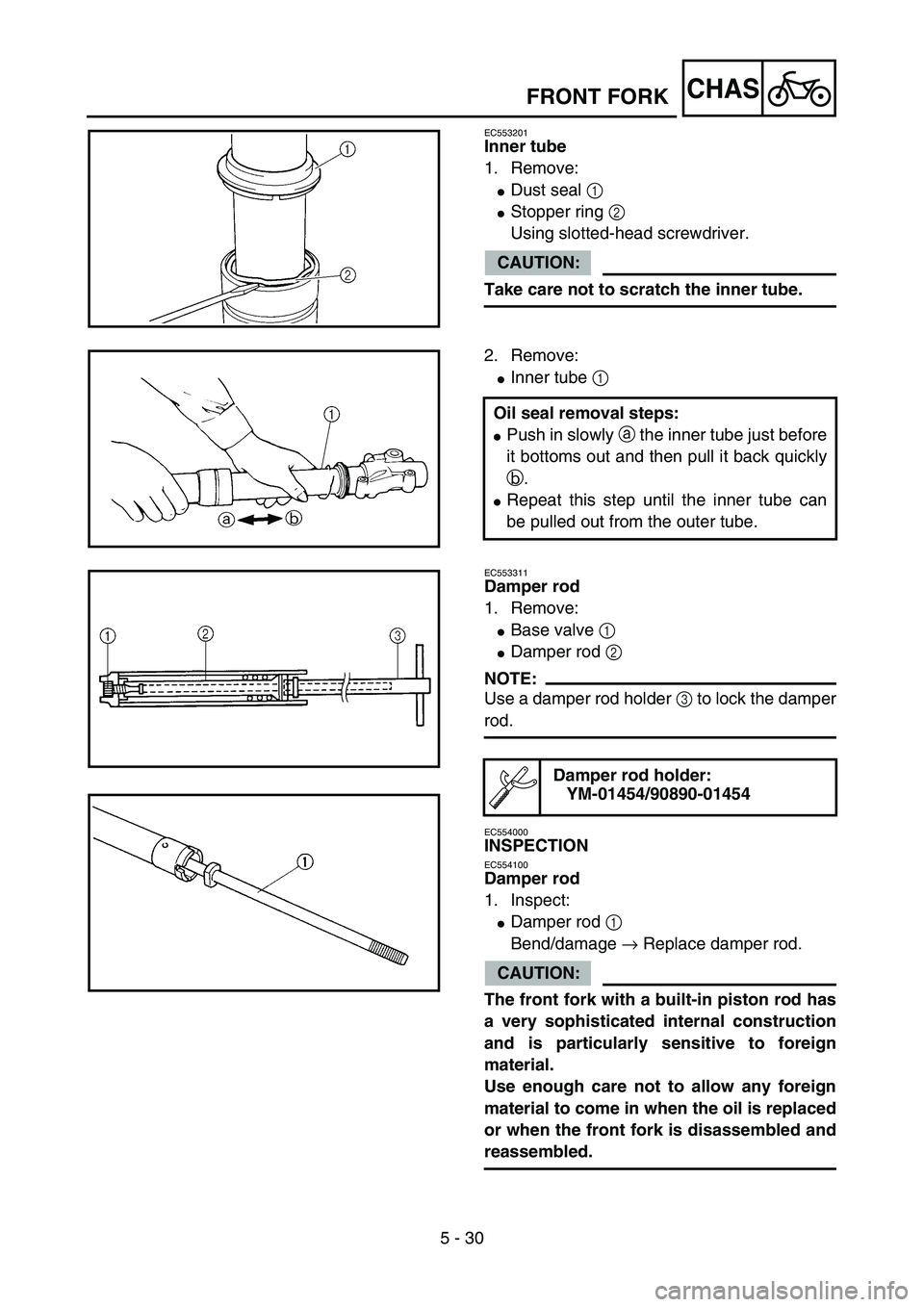

Inner tube
1. Remove:

Dust seal 1

Stopper ring 2
Using slotted-head screwdriver.
CAUTION:
Take care not to scratch the inner tube.
5PA50860
2. Remove:

Inner tube 1
Oil seal removal steps:

Push in slowly a the inner tube just before
it bottoms out and then pull it back quickly
b.

Repeat this step until the inner tube can
be pulled out from the outer tube.
5PA50870
EC553311
Damper rod
1. Remove:

Base valve 1

Damper rod 2
NOTE:
Use a damper rod holder 3 to lock the damper
rod.
EC554000
INSPECTION
EC554100
Damper rod
1. Inspect:

Damper rod 1
Bend/damage → Replace damper rod.
CAUTION:
The front fork with a built-in piston rod has
a very sophisticated internal construction
and is particularly sensitive to foreign
material.
Use enough care not to allow any foreign
material to come in when the oil is replaced
or when the front fork is disassembled and
reassembled.
Damper rod holder:
YM-01454/90890-01454
5PA50880
5PA50890
FRONT FORK

5 - 30
CHAS

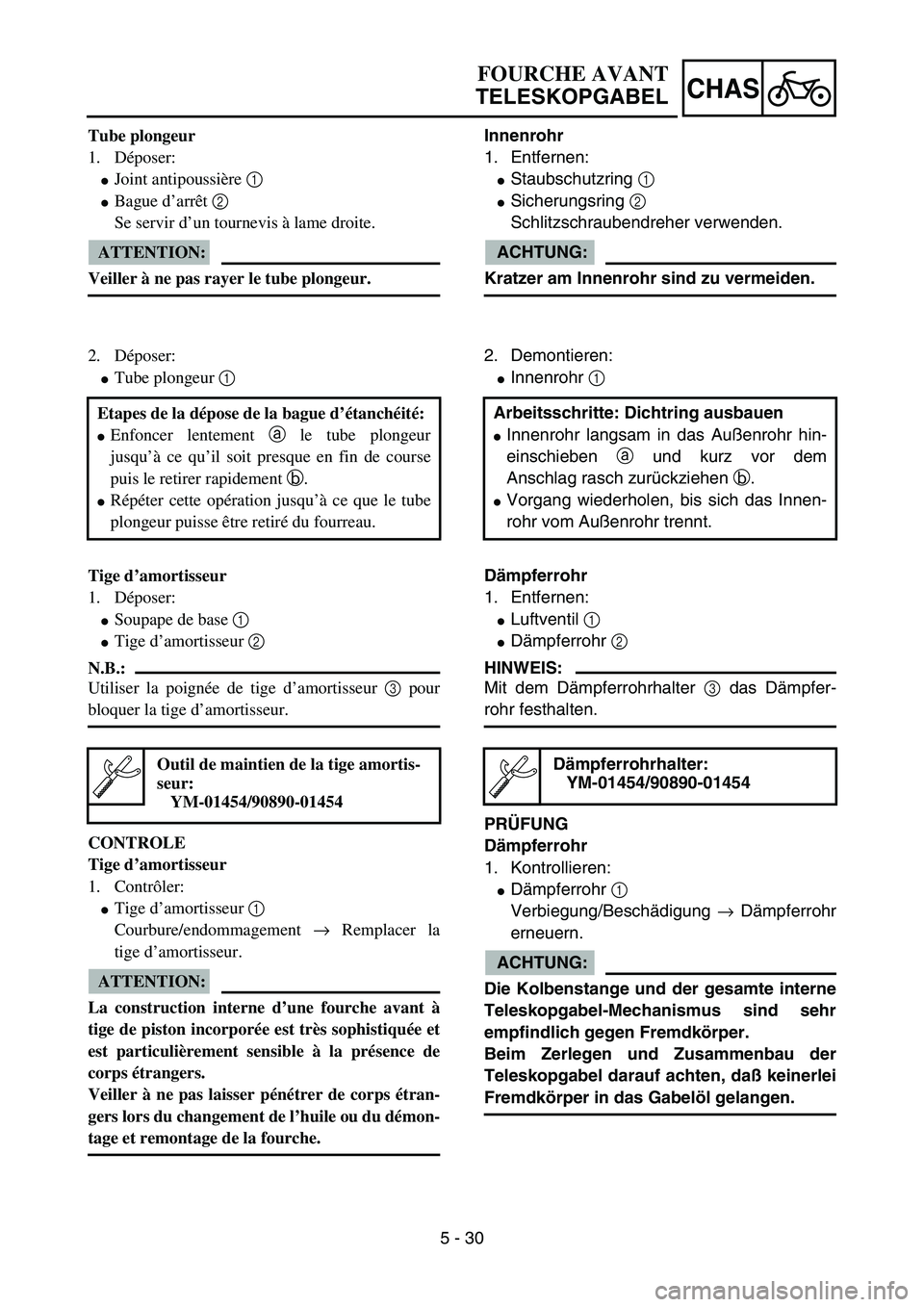

Tube plongeur
1. Déposer:

Joint antipoussière 1

Bague d’arrêt 2
Se servir d’un tournevis à lame droite.
ATTENTION:
Veiller à ne pas rayer le tube plongeur.
2. Déposer:

Tube plongeur 1
Etapes de la dépose de la bague d’étanchéité:

Enfoncer lentement a le tube plongeur
jusqu’à ce qu’il soit presque en fin de course
puis le retirer rapidement b.

Répéter cette opération jusqu’à ce que le tube
plongeur puisse être retiré du fourreau.
Tige d’amortisseur
1. Déposer:

Soupape de base 1

Tige d’amortisseur 2
N.B.:
Utiliser la poignée de tige d’amortisseur 3 pour
bloquer la tige d’amortisseur.
CONTROLE
Tige d’amortisseur
1. Contrôler:

Tige d’amortisseur 1
Courbure/endommagement → Remplacer la
tige d’amortisseur.
ATTENTION:
La construction interne d’une fourche avant à
tige de piston incorporée est très sophistiquée et
est particulièrement sensible à la présence de
corps étrangers.
Veiller à ne pas laisser pénétrer de corps étran-
gers lors du changement de l’huile ou du démon-
tage et remontage de la fourche.
Outil de maintien de la tige amortis-
seur:
YM-01454/90890-01454
FOURCHE AVANT
TELESKOPGABEL
Innenrohr
1. Entfernen:

Staubschutzring 1

Sicherungsring 2
Schlitzschraubendreher verwenden.
ACHTUNG:
Kratzer am Innenrohr sind zu vermeiden.
2. Demontieren:

Innenrohr 1
Arbeitsschritte: Dichtring ausbauen

Innenrohr langsam in das Außenrohr hin-
einschieben a und kurz vor dem
Anschlag rasch zurückziehen b.

Vorgang wiederholen, bis sich das Innen-
rohr vom Außenrohr trennt.
Dämpferrohr
1. Entfernen:

Luftventil 1

Dämpferrohr 2
HINWEIS:
Mit dem Dämpferrohrhalter 3 das Dämpfer-
rohr festhalten.
PRÜFUNG
Dämpferrohr
1. Kontrollieren:

Dämpferrohr 1
Verbiegung/Beschädigung → Dämpferrohr
erneuern.
ACHTUNG:
Die Kolbenstange und der gesamte interne
Teleskopgabel-Mechanismus sind sehr
empfindlich gegen Fremdkörper.
Beim Zerlegen und Zusammenbau der
Teleskopgabel darauf achten, daß keinerlei
Fremdkörper in das Gabelöl gelangen.
Dämpferrohrhalter:
YM-01454/90890-01454

5 - 31
CHAS
EC554200

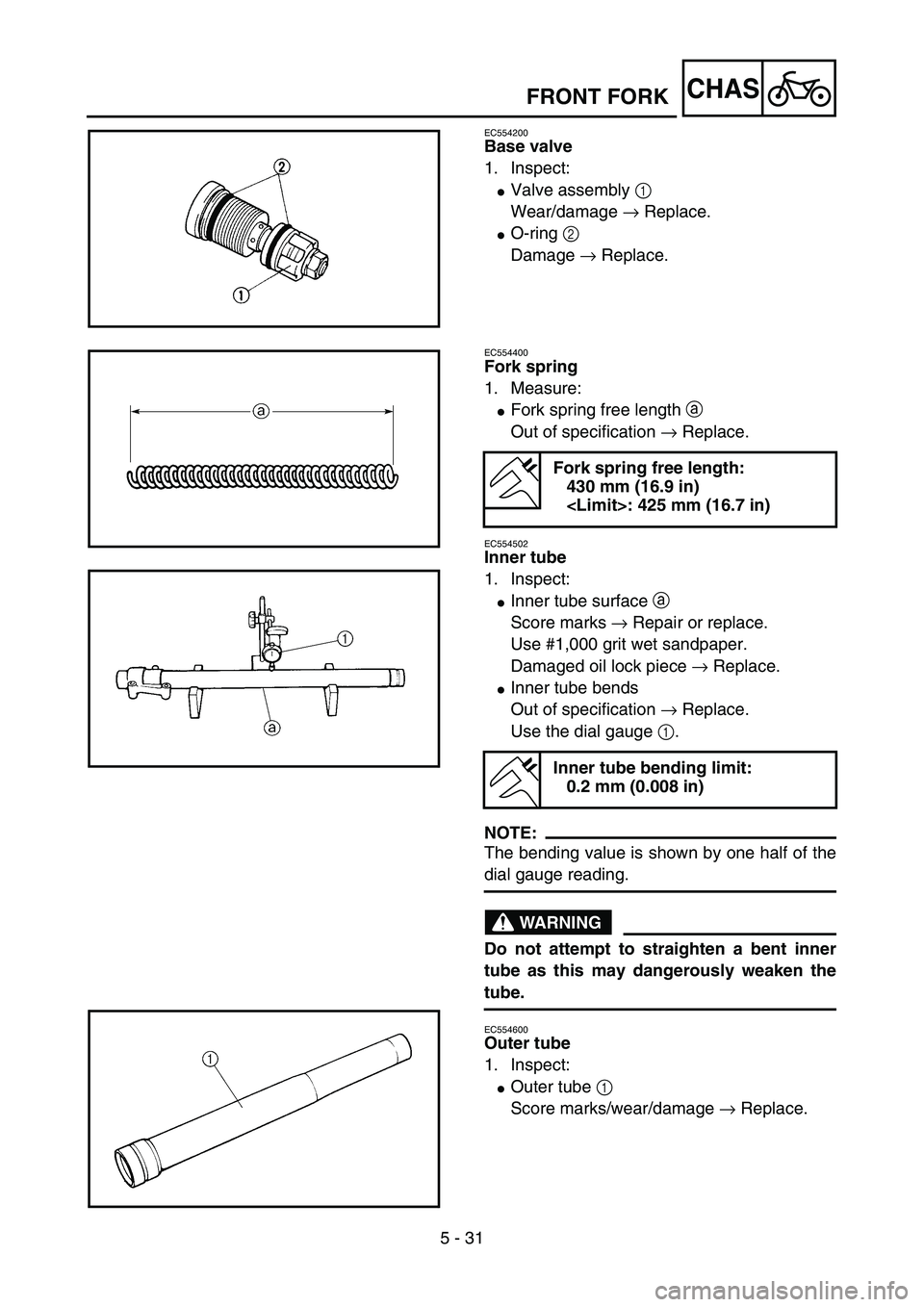

Base valve
1. Inspect:

Valve assembly 1
Wear/damage → Replace.

O-ring 2
Damage → Replace.
5PA50900
EC554400
Fork spring
1. Measure:

Fork spring free length a
Out of specification → Replace.
EC554502
Inner tube
1. Inspect:

Inner tube surface a
Score marks → Repair or replace.
Use #1,000 grit wet sandpaper.
Damaged oil lock piece → Replace.

Inner tube bends
Out of specification → Replace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do not attempt to straighten a bent inner
tube as this may dangerously weaken the
tube.
EC554600
Outer tube
1. Inspect:

Outer tube 1
Score marks/wear/damage → Replace.
Fork spring free length:
430 mm (16.9 in)
: 425 mm (16.7 in)
Inner tube bending limit:
0.2 mm (0.008 in)
5PA50910
5PA50920
5PA50930
FRONT FORK

5 - 31
CHAS
Soupape de base
1. Contrôler:

Ensemble de soupape 1
Usure/endommagement → Remplacer.

Joint torique 2
Endommagement → Remplacer.
Ressort de fourche
1. Mesurer:

Longueur libre de ressort de fourche a
Hors spécifications → Remplacer.
Tube plongeur
1. Contrôler:

Surface du tube plongeur a
Marques de rayures → Réparer ou remplacer.
Utiliser du papier de verre humide n° 1 000.
Butée hydraulique endommagée → Remplacer.

Déformations du tube plongeur
Hors spécifications → Remplacer.
Utiliser la jauge à cadran 1.
N.B.:
La valeur de flexion est égale à la moitié de la
valeur affichée sur la jauge à cadran.
AVERTISSEMENT
Ne pas tenter de redresser un tube plongeur
tordu, car cela pourrait l’affaiblir dangereuse-
ment.
Fourreau
1. Contrôler:

Fourreau 1
Rayures/usure/endommagement → Remplacer.
Longueur libre de ressort de fourche:
430 mm (16,9 in)
: 425 mm (16,7 in)
Limite de déformation du tube plon-
geur:
0,2 mm (0,008 in)
FOURCHE AVANT
TELESKOPGABEL
Luftventil
1. Kontrollieren:

Ventil zusammenbauen 1
Verschleiß/Beschädigung → erneuern.

O-Ring 2
Beschädigung → erneuern.
Gabelfeder
1. Messen:

Länge der ungespannten Gabelfeder a
Unvorschriftsmäßig → erneuern.
Innenrohr
1. Kontrollieren:

Innenrohrfläche a
Riefen → instand setzen oder erneuern.
1000er Naßschleifpapier verwenden.
Dämpferrohrbuchse beschädigt → erneu-
ern.

Innenrohrbiegung
Unvorschriftsmäßig → erneuern.
Meßuhr verwenden 1.
HINWEIS:
Der Betrag der Biegung ist die Hälfte des an
der Meßuhr abgelesenen Wertes.
WARNUNG
Niemals versuchen, ein verzogenes Innen-
rohr zu richten, weil dadurch seine Stabili-
tät verloren geht.
Außenrohr
1. Kontrollieren:

Außenrohr 1
Riefen/Verschleiß/Beschädigung → erneu-
ern.
Ungespannte Länge der Gabelfe-
der:
430 mm (16,9 in)
: 425 mm (16,7 in)
Max. Innenrohrbiegung:
0,2 mm (0,008 in)

5 - 32
CHAS

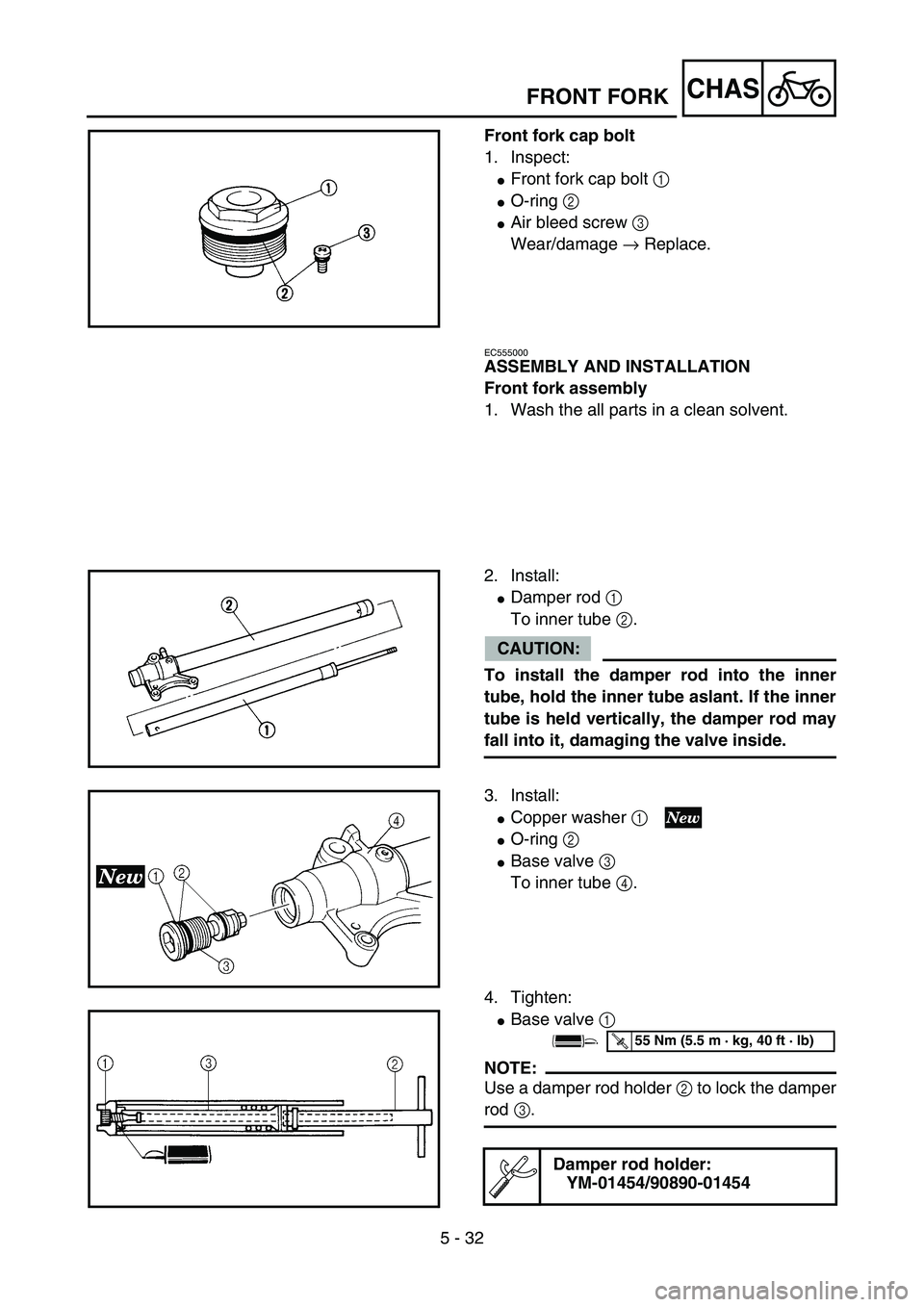

Front fork cap bolt
1. Inspect:

Front fork cap bolt 1

O-ring 2

Air bleed screw 3
Wear/damage → Replace.
5PA50940
EC555000
ASSEMBLY AND INSTALLATION
Front fork assembly
1. Wash the all parts in a clean solvent.
2. Install:

Damper rod 1
To inner tube 2.
CAUTION:
To install the damper rod into the inner
tube, hold the inner tube aslant. If the inner
tube is held vertically, the damper rod may
fall into it, damaging the valve inside.5PA50950
3. Install:

Copper washer 1

O-ring 2

Base valve 3
To inner tube 4.
4. Tighten:

Base valve 1
NOTE:
Use a damper rod holder 2 to lock the damper
rod 3.
Damper rod holder:
YM-01454/90890-01454
5PA50960
T R..55 Nm (5.5 m · kg, 40 ft · lb)
5PA50970
FRONT FORK

5 - 32
CHAS
Bouchon de fourche
1. Contrôler:

Bouchon de fourche 1

Joint torique 2

Vis de purge d’air 3
Usure/endommagement → Remplacer.
ASSEMBLAGE ET MONTAGE
Ensemble fourche avant
1. Laver tous les éléments à l’aide de solvant pro-
pre.
2. Monter:

Tige d’amortisseur 1
Sur le tube plongeur 2.
ATTENTION:
Incliner le tube plongeur avant d’y introduire la
tige d’amortisseur. Si le tube plongeur est tenu
verticalement, la tige d’amortisseur risque de glis-
ser jusqu’au fond et d’endommager la soupape.
3. Monter:

Rondelle en cuivre 1

Joint torique 2

Soupape de base 3
Sur le tube plongeur 4.
4. Serrer:

Soupape de base 1
N.B.:
Utiliser la poignée de tige d’amortisseur 2 pour
bloquer la tige d’amortisseur 3.
Outil de maintien de la tige amortis-
seur:
YM-01454/90890-01454
T R..55 Nm (5,5 m · kg, 40 ft · lb)
FOURCHE AVANT
TELESKOPGABEL
Teleskopgabel-Verschlußschraube
1. Kontrollieren:

Teleskopgabel-Verschlußschraube 1

O-Ring 2

Entlüftungsschraube 3
Verschleiß/Beschädigung → erneuern.
ZUSAMMENBAU UND MONTAGE
Teleskopgabel zusammenbauen
1. Alle Teile in einem sauberen Lösungsmittel
reinigen.
2. Montieren:

Dämpferrohr 1
in das Innenrohr 2.
ACHTUNG:
Beim Einbau des Dämpferrohrs das Innen-
rohr geneigt halten, um zu vermeiden, daß
das Dämpferrohr herabfällt und dabei das
Luftventil beschädigt.
3. Montieren:

Kupferscheibe 1

O-Ring 2

Luftventil 3
in das Innenrohr 4.
4. Festziehen:

Luftventil 1
HINWEIS:
Mit dem Dämpferrohrhalter 2 das Dämpfer-
rohr 3 festhalten.
Dämpferrohrhalter:
YM-01454/90890-01454
T R..55 Nm (5,5 m · kg, 40 ft · lb)

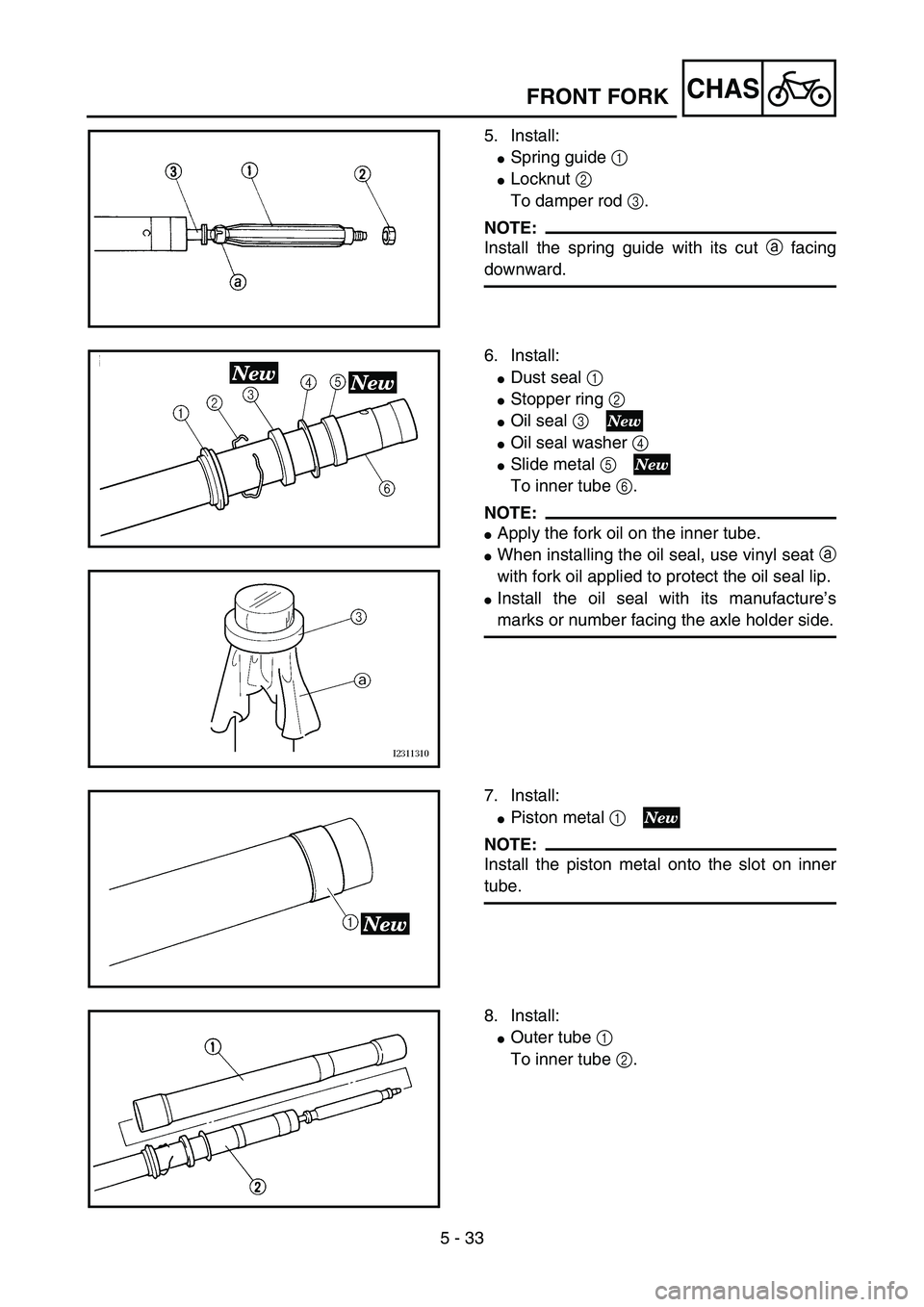

5 - 33
CHAS
5. Install:

Spring guide 1

Locknut 2
To damper rod 3.
NOTE:
Install the spring guide with its cut a facing
downward.
5PA50980
6. Install:

Dust seal 1

Stopper ring 2

Oil seal 3

Oil seal washer 4

Slide metal 5
To inner tube 6.
NOTE:

Apply the fork oil on the inner tube.

When installing the oil seal, use vinyl seat a
with fork oil applied to protect the oil seal lip.

Install the oil seal with its manufacture’s
marks or number facing the axle holder side.
5PA50990
5PA51000
7. Install:

Piston metal 1
NOTE:
Install the piston metal onto the slot on inner
tube.
5PA51010
8. Install:

Outer tube 1
To inner tube 2.
5PA51020
FRONT FORK
